Tán Cánh Chuồn Thép Xi – Giải Pháp Kỹ Thuật Tiện Lợi Cho Mối Ghép Tháo Lắp Nhanh!

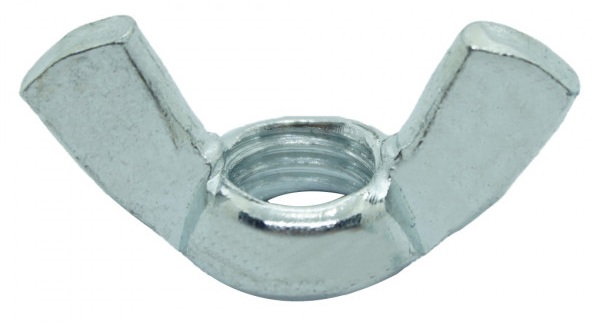

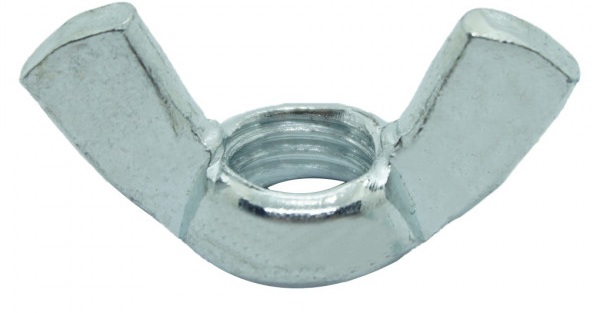

Tán Cánh Chuồn Thép Xi Là Gì?

Tán cánh chuồn thép xi (Wing Nuts) hay tán cánh bướm, đai ốc bướm, ốc bướm là một chi tiết cơ khí có lỗ đã được tạo ren bên trong, có hai cánh phía trên để có khả năng xiết và mở bằng tay. Chế tạo theo tiêu chuẩn DIN 315 bằng vật liệu thép mạ kẽm, tăng khả năng chống ăn mòn, được sử dụng thay thế tán tiêu chuẩn trong các trường hợp cần tháo lắp nhanh như cửa tủ điện, nắp hộp,…

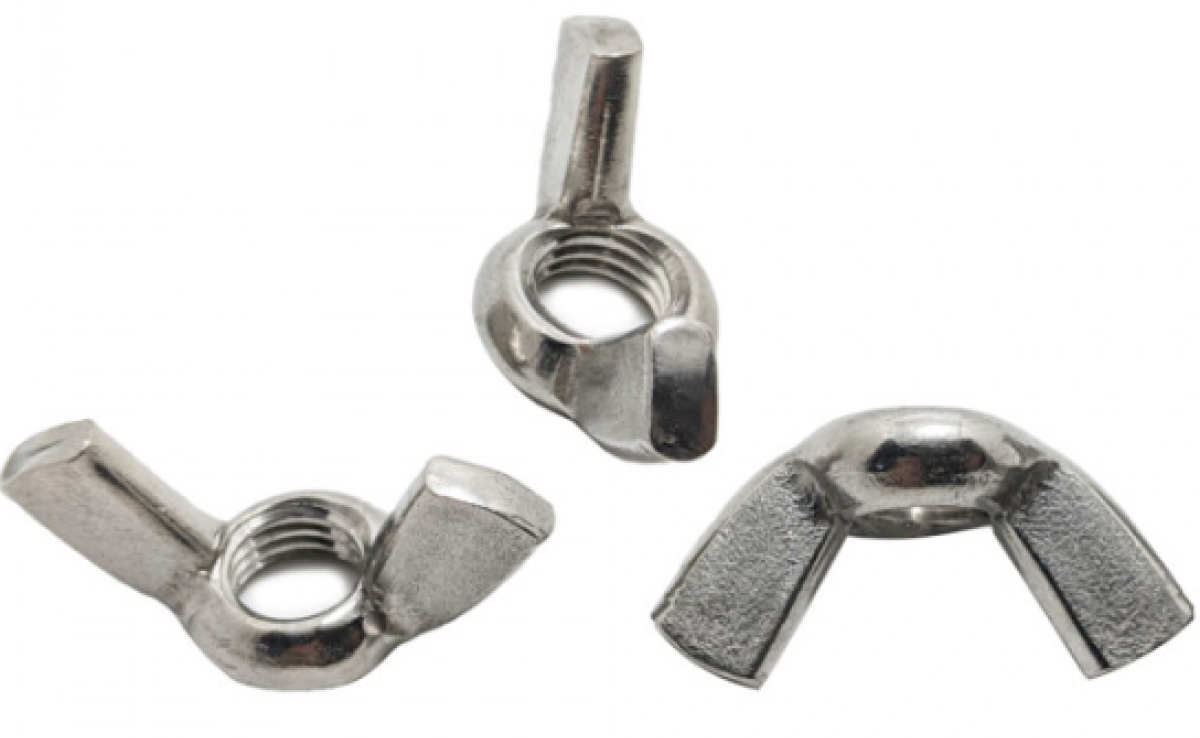

Đặc Điểm Của Tán Cánh Chuồn Thép Xi

• Được làm từ thép mạ kẽm (thép xi) có độ cứng cao, chịu lực tốt, đảm bảo độ bền cao và tính ổn định khi sử dụng.
• Độ dày lớp mạ kẽm thường dao động từ 5 - 25 µm, giúp bảo vệ bề mặt thép khỏi chống ăn mòn và rỉ sét trong môi trường khắc nghiệt.
• Thiết kế cánh chuồn hình dạng đối xứng hai cánh chuồn mở rộng giúp tăng diện tích tiếp xúc, hỗ trợ siết chặt hoặc tháo lắp nhanh bằng tay dễ dàng. Góc nghiêng cánh chuồn thường từ 30° - 45°
• Kích thước phổ biến: tán cánh chuồn M6, tán cánh chuồn M8, tán cánh chuồn M10, M4, M5, M12, M16, 1/4"-20, 5/16"-18, 3/8"-16, 1/2"-13
• Độ chính xác ren: Được gia công theo tiêu chuẩn DIN 315 hoặc ISO 898-2 hoặc để đảm bảo độ ăn khớp chính xác với bu lông tương ứng.

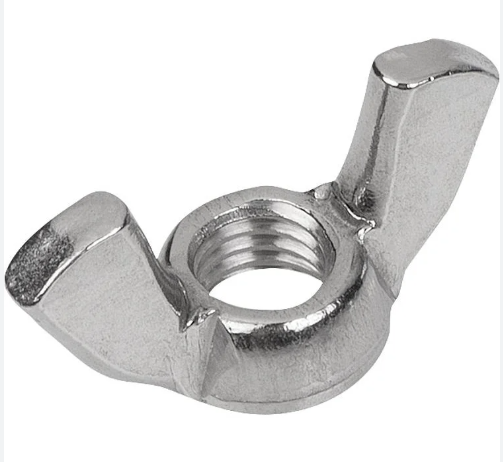

Tại Sao Nên Chọn Tán Cánh Chuồn Thép Xi ?

Tán cánh chuồn thép xi nổi bật nhờ thiết kế đặc biệt, mang đến khả năng kết nối chắc chắn, dễ thao tác và độ bền cao vượt trội. Dưới đây là những lý do tại sao bạn nên lựa chọn tán cánh chuồn thép xi cho các ứng dụng kỹ thuật của mình.

Độ bám chặt và ổn định cao

Thiết kế cánh chuồn giúp tăng diện tích tiếp xúc, tạo lực siết chắc chắn khi lắp đặt, hạn chế tình trạng lỏng hoặc tuột ren trong quá trình sử dụng.

Phù hợp với các kết cấu cần tháo lắp thường xuyên mà vẫn đảm bảo độ ổn định cao.

Độ bền cơ học vượt trội

Tán được làm từ thép mạ kẽm (thép xi), có độ cứng cao và khả năng chịu lực tốt, giúp đảm bảo kết nối bền vững trong các ứng dụng công nghiệp. Khả năng chịu tải lớn, phù hợp với nhiều loại bu lông, đặc biệt là trong môi trường có độ rung lắc cao. Như khi dùng tán cánh chuồn M10.

Chống ăn mòn hiệu quả

Lớp mạ kẽm trên bề mặt giúp bảo vệ thép khỏi quá trình oxy hóa, ngăn chặn rỉ sét và nâng cao tuổi thọ sản phẩm. Thích hợp cho các ứng dụng ngoài trời hoặc trong môi trường có độ ẩm cao.

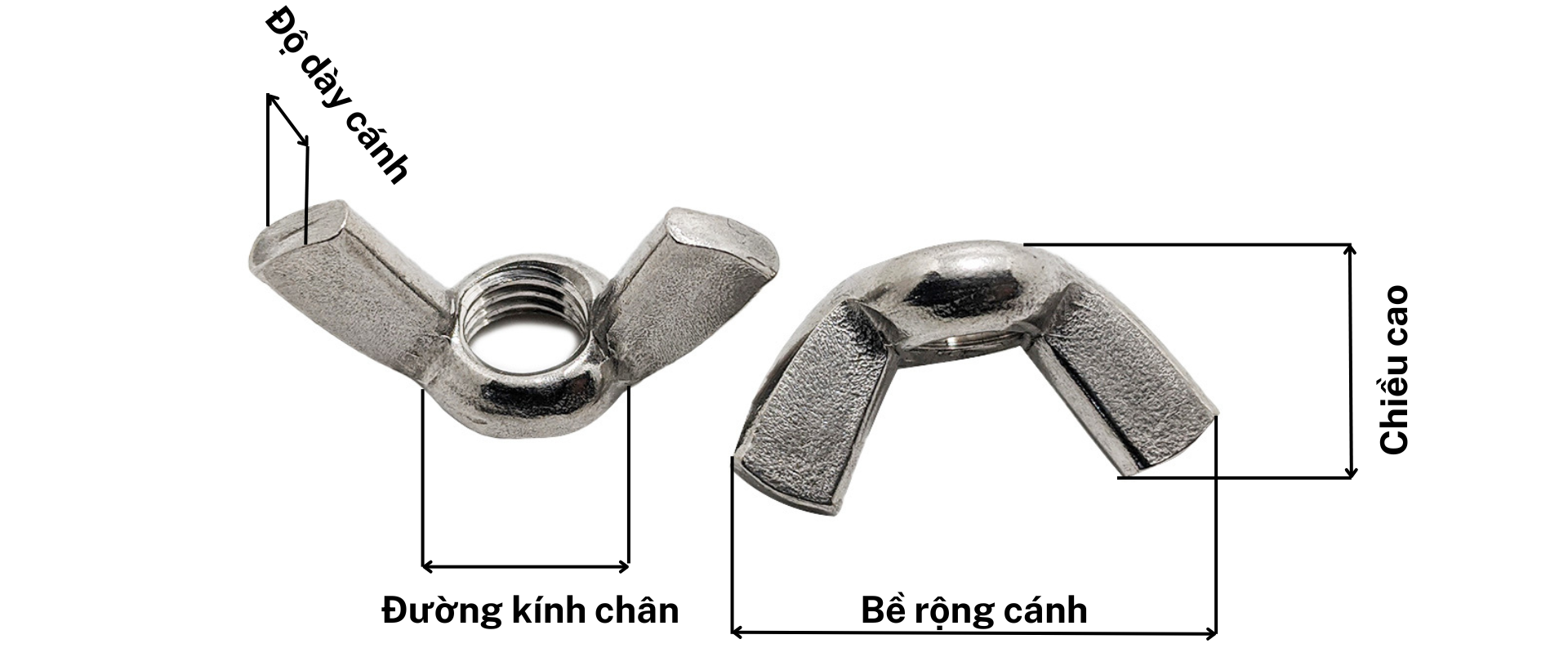

Cấu tạo của Tán Cánh Chuồn Thép Xi

Thân tán:

• Hình trụ, có ren trong để vặn vào ty ren (thanh ren).
• Chất liệu thường là thép xi mạ kẽm để chống ăn mòn, tăng độ bền.

Cánh chuồn:

• Hai cánh đối xứng giúp dễ dàng siết hoặc tháo lắp nhanh bằng tay mà không cần dụng cụ hỗ trợ.
• Thiết kế này giúp cố định và khóa chặt ty ren trong các ứng dụng xây dựng, đặc biệt là hệ giàn giáo, cốp pha bê tông.

Các thông số kỹ thuật khác:

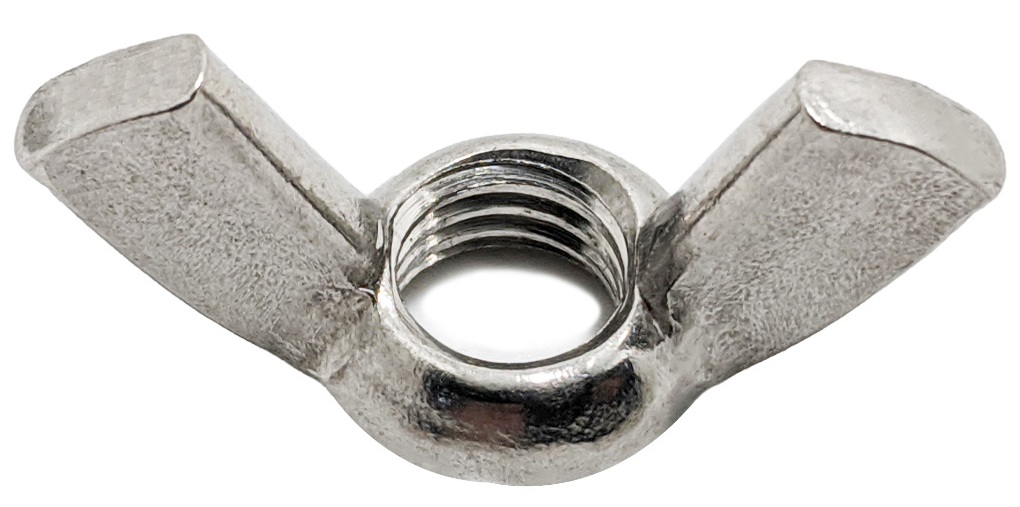

So Sánh Vật Liệu Của Tán Cánh Chuồn Thép Xi Và Tán Cánh Chuồn Thép Inox

=> Với những ưu điểm trên, tán cánh chuồn thép xi được Mecsu là lựa chọn lý tưởng cho các hệ thống kết nối yêu cầu độ chắc chắn, bền bỉ và dễ dàng thao tác.

Phân Loại Tán Cánh Chuồn Thép Xi

Ứng Dụng Chi Tiết Tán Cánh Chuồn Thép Xi

Tán cánh chuồn thép xi có thiết kế đặc biệt với hai cánh giúp dễ dàng vặn bằng tay, không cần dụng cụ hỗ trợ. Nhờ độ bền cao, khả năng chịu lực tốt và chống ăn mòn hiệu quả, sản phẩm này được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật. Dưới đây là các ứng dụng chi tiết của tán cánh chuồn thép xi:

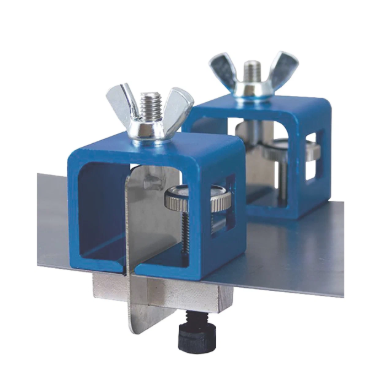

Ứng dụng trong cơ khí

Giúp cố định các chi tiết máy mà không cần dùng cờ lê hoặc tua vít, thuận tiện cho việc tháo lắp nhanh chóng. Được sử dụng để liên kết các khung thép, giá đỡ máy móc tán cánh chuồn M8, mà vẫn đảm bảo khả năng chịu tải cao.Sử dụng trong các máy móc công nghiệp có chuyển động và rung lắc liên tục, giúp giảm nguy cơ lỏng ren.

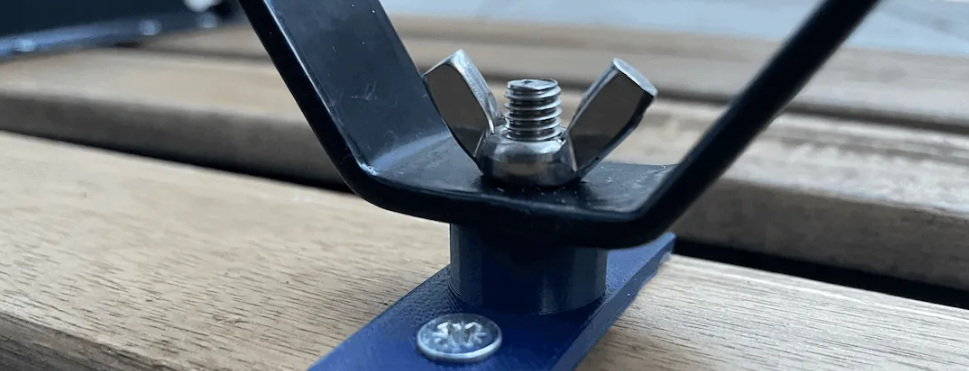

Ứng dụng trong xây dựng

Tán cánh chuồn thép xi giúp siết chặt và cố định các tấm ván khuôn bằng tán cánh chuồn M10 nhanh chóng, tháo lắp nhanh sau khi bê tông khô.Sử dụng để kết nối các thanh giàn giáo trong công trình xây dựng, đảm bảo an toàn và độ ổn định cao. Ứng dụng trong việc cố định đường ống nước, ống thông gió hoặc ống xả mà không cần dụng cụ đặc biệt.

Ứng dụng khác:

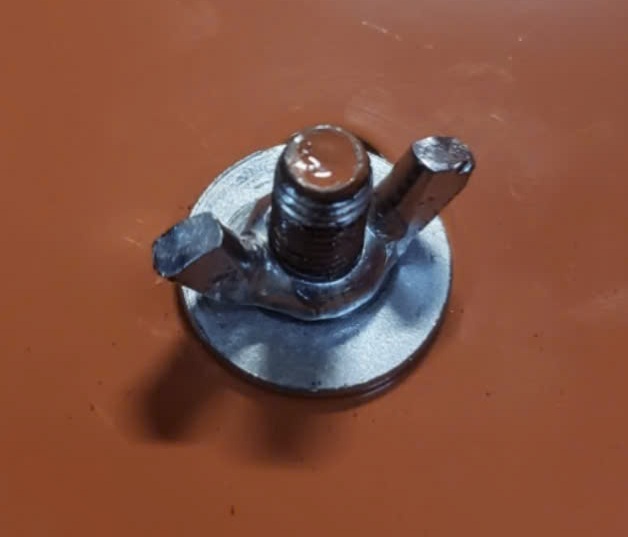

• Trong hệ thống treo (M&E): Dùng tán cánh chuồn M6 để treo ống, cáp.

• Tán cánh chuồn đôi khi được dùng cùng bu lông hoặc ty ren để treo ống, cáp trong các công trình cơ điện.

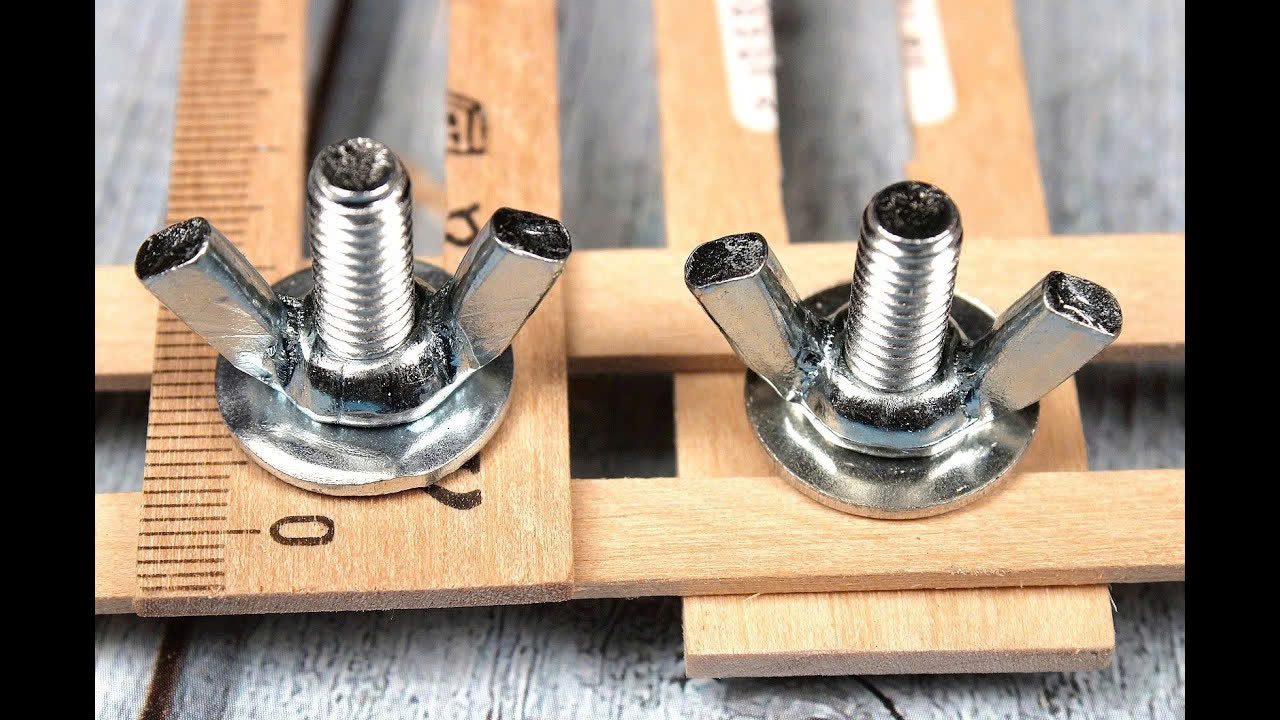

• Trong sản xuất đồ nội thất hoặc lắp ráp tạm thời: Nhờ thiết kế "cánh" tiện lợi, nó được dùng để siết tay trong các cấu trúc không yêu cầu lực quá lớn.

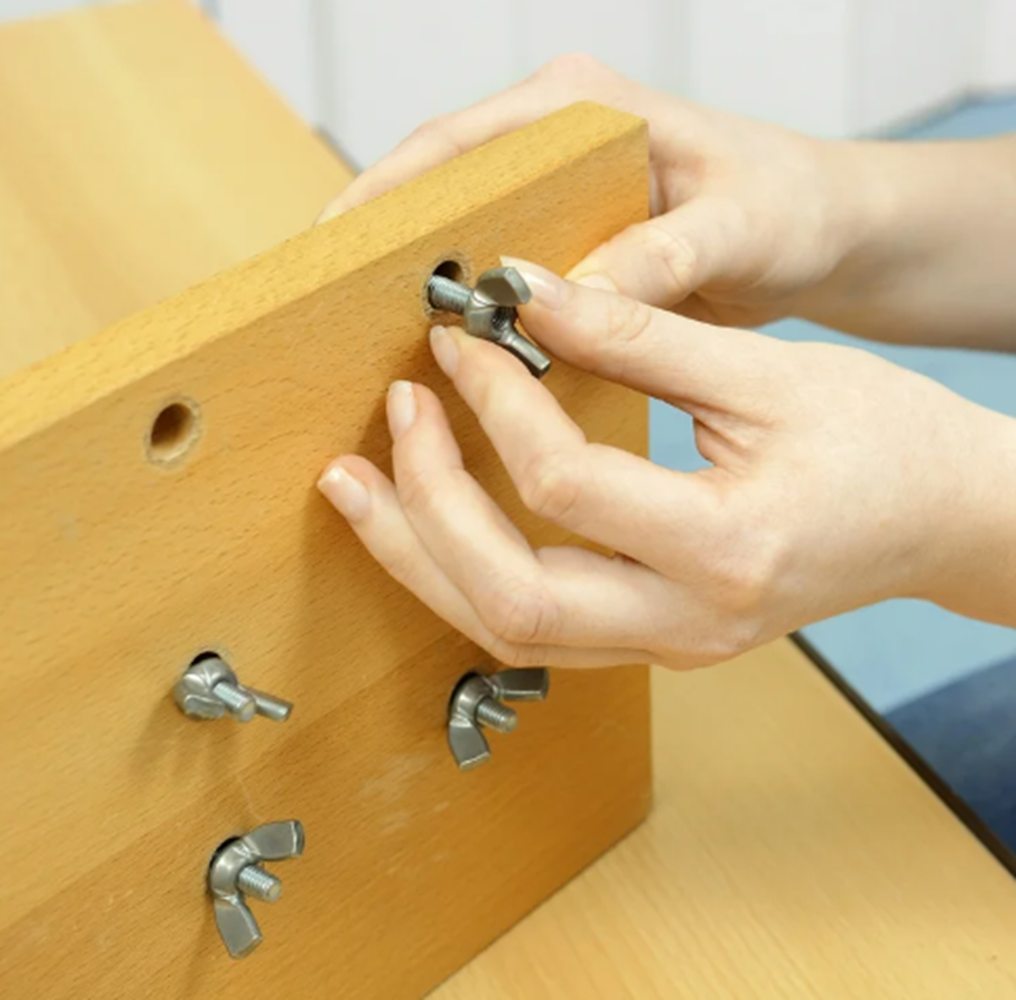

Cách Lắp Đặt Tán Cánh Chuồn Thép Xi

Bước 1: Chuẩn bị bulong có kích thước ren phù hợp với tán cánh chuồn M8 hoặc M10.

Bước 2: Lắp bulong vào vật liệu

• Luồn bulong qua lỗ trên vật liệu cần ghép, đảm bảo phần ren thừa đủ để siết tán cánh chuồn.
• Nếu vật liệu mềm (như gỗ hoặc nhựa), nên dùng long đền phẳng để phân bố lực siết đều hơn.

Bước 3:Vặn Tán Cánh Chuồn bằng tay

• Đặt tán cánh chuồn vào đầu bulong và xoay theo chiều kim đồng hồ để siết chặt.
• Tiếp tục xoay đến khi tán ép sát vào bề mặt vật liệu.

Bước 4: Siết chặt mối ghép

• Nắm hai cánh chuồn bằng tay và xoay cho đến khi cảm thấy chắc chắn.
• Nếu cần tăng độ chặt hơn, có thể dùng kìm hoặc cờ lê để xoay thêm nhưng không nên quá mạnh, tránh làm hỏng ren.

FAQ:

1. Tán cánh chuồn là gì?

Trả lời: Tán cánh chuồn (Wing Nuts) là loại đai ốc có hai "cánh" hai bên, giúp vặn tay dễ dàng mà không cần dụng cụ. Thường làm từ thép xi hoặc inox, dùng để siết nhanh các mối nối.

2. Tán cánh chuồn dùng để làm gì?

Trả lời: Dùng để lắp ráp nhanh trong cơ khí, nội thất, hoặc thiết bị cần tháo lắp thường xuyên như giá đỡ, máy móc nhỏ, giàn giáo.

3. Tán cánh chuồn thép xi có chống gỉ không?

Trả lời: Có, lớp xi (thường là mạ kẽm) giúp chống gỉ tốt trong môi trường khô. Dùng ngoài trời lâu dài nên chọn inox để bền hơn.

4. Làm sao chọn size tán cánh chuồn phù hợp?

Trả lời: Chọn theo size ren bu lông (M4, M6, M8, v.v.) và ứng dụng. Mecsu có sẵn từ M4 đến M12 – xem bảng thông số để chọn đúng!

5. Cách lắp tán cánh chuồn như thế nào?

Trả lời: Luồn bu lông qua lỗ, vặn tán cánh chuồn bằng tay theo chiều kim đồng hồ đến khi chặt. Không cần cờ lê, tiện lợi và nhanh chóng.

6. Tán cánh chuồn chịu lực tốt không?

Trả lời: Chịu lực vừa phải, phù hợp cho mối nối nhẹ đến trung bình. Với tải trọng lớn, nên dùng đai ốc lục giác thay thế.

7. Giá tán cánh chuồn thép xi bao nhiêu?

Trả lời: Từ 800đ/con (M4) tại Mecsu, giá tăng theo size. Đặt ngay để nhận hàng nhanh, số lượng lớn luôn sẵn!

8. Có thể tái sử dụng tán cánh chuồn không?

Trả lời: Có, nếu ren không mòn hay cánh không gãy. Kiểm tra kỹ trước khi dùng lại để đảm bảo an toàn.

----------------------------------------------------------------------------------------------------------------------------------------------------------
