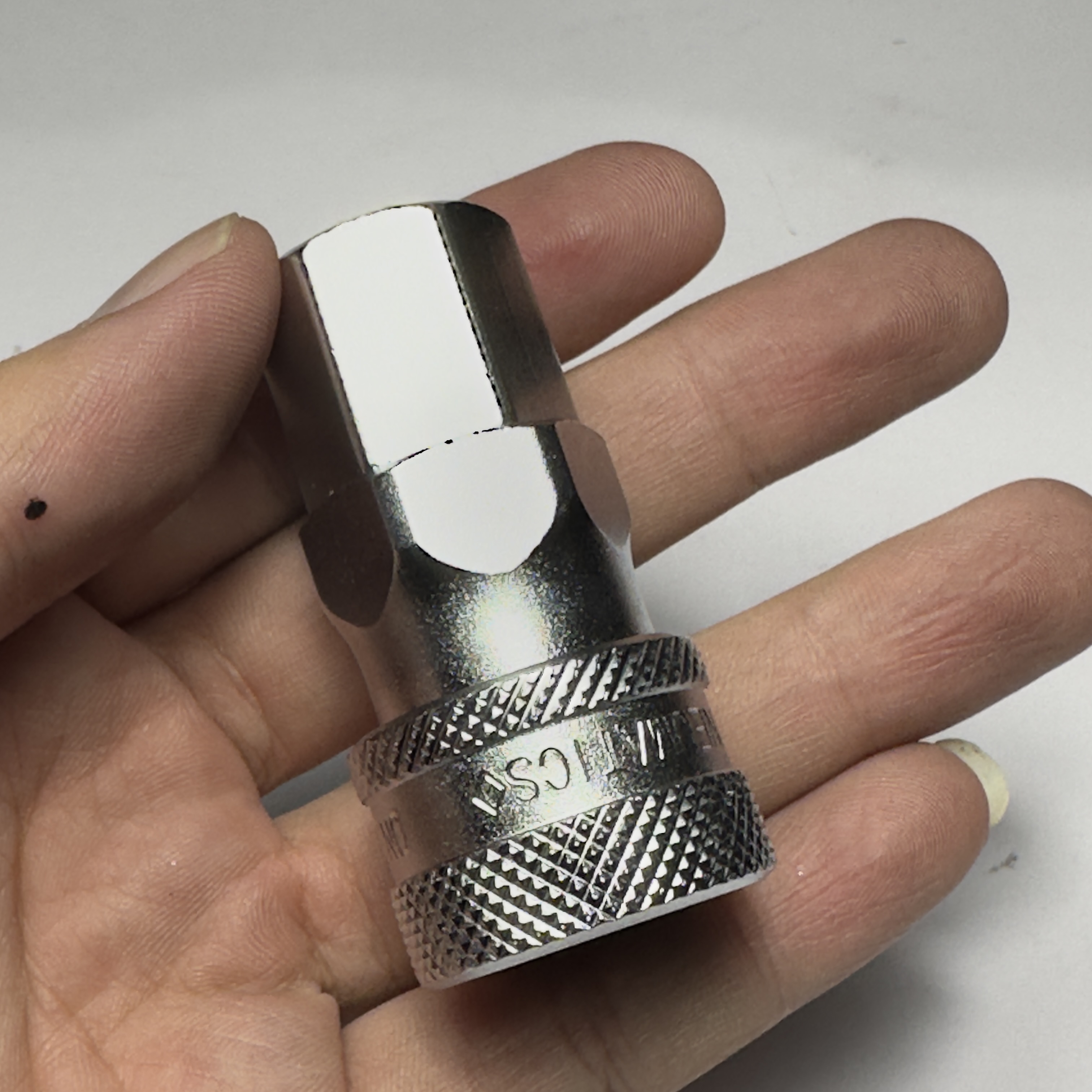

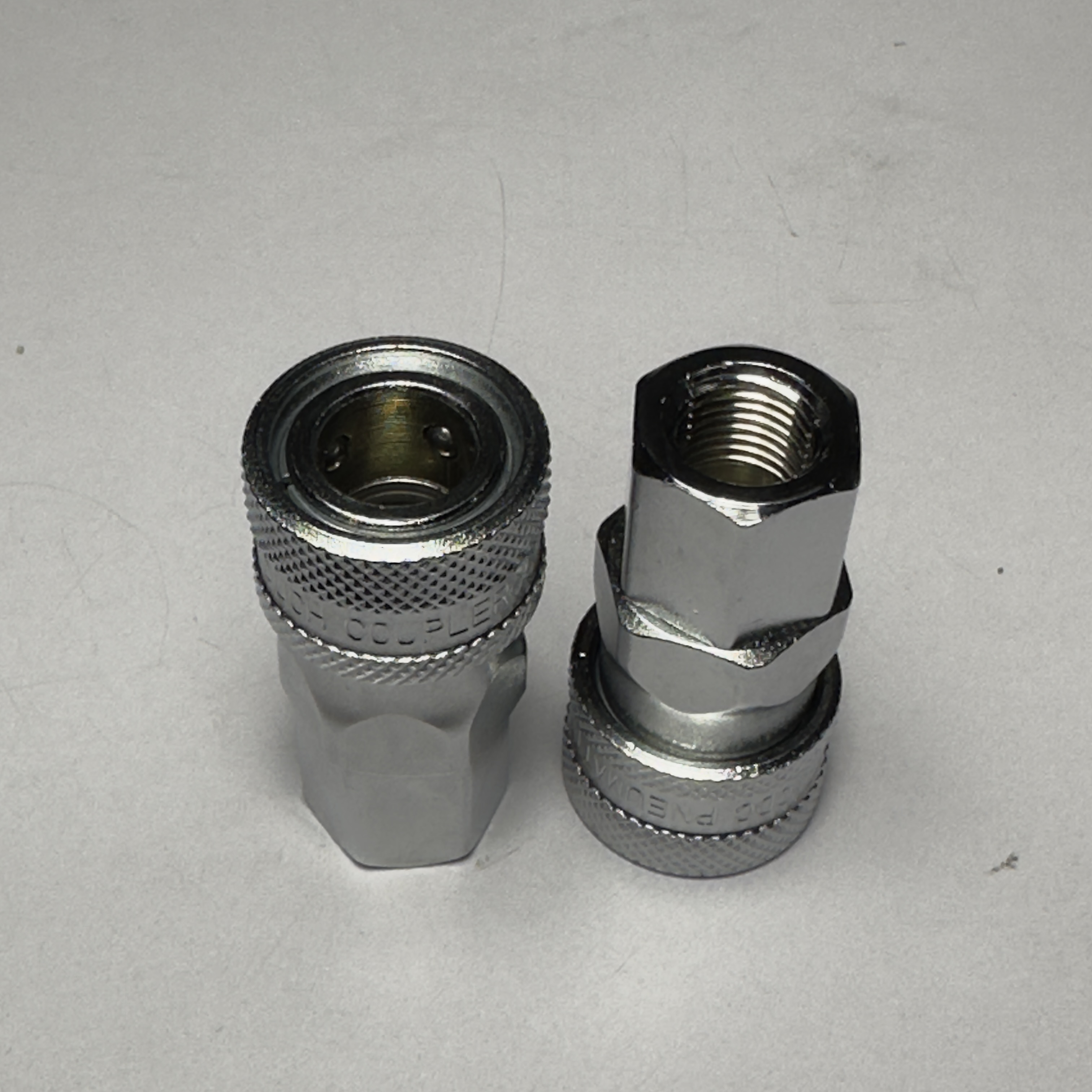

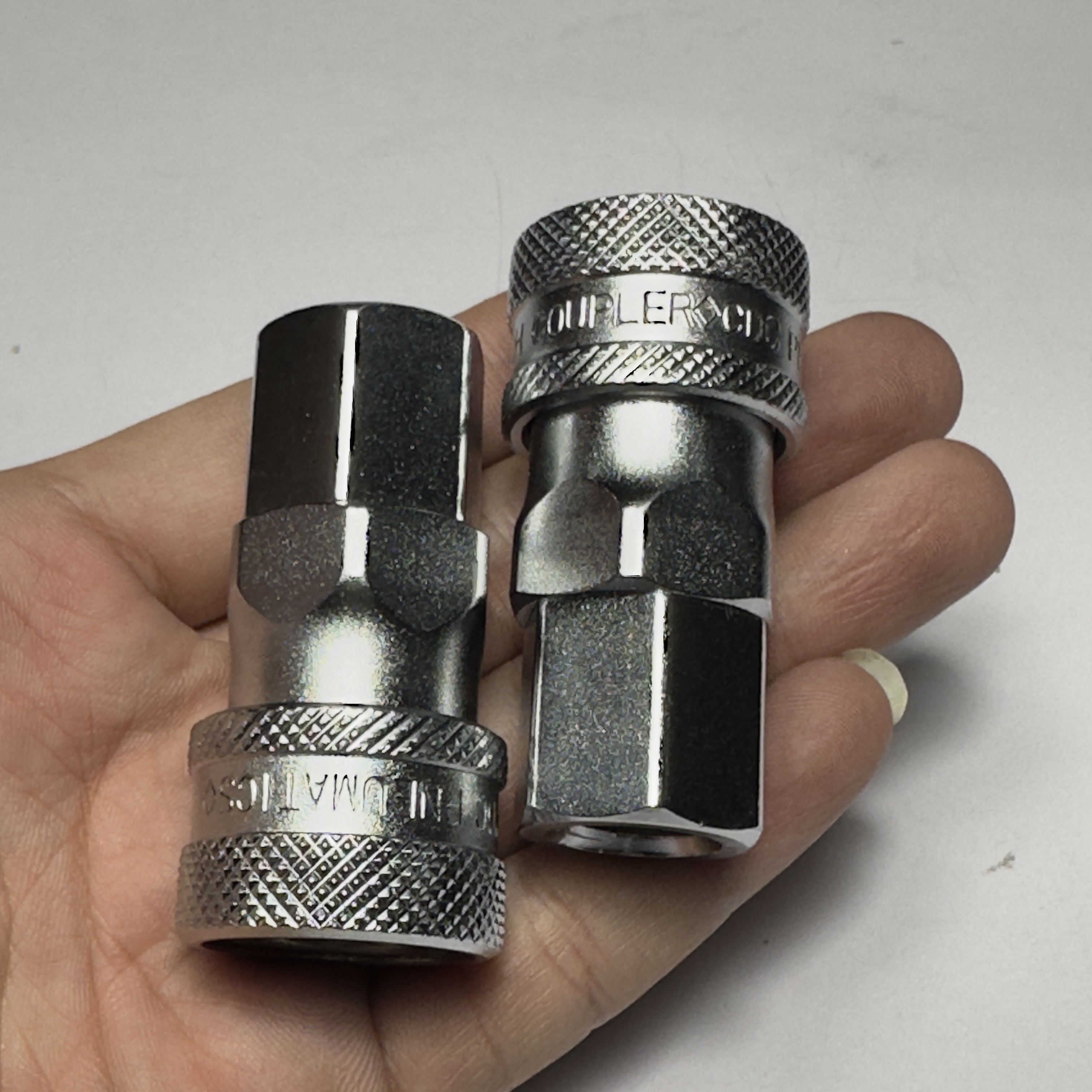

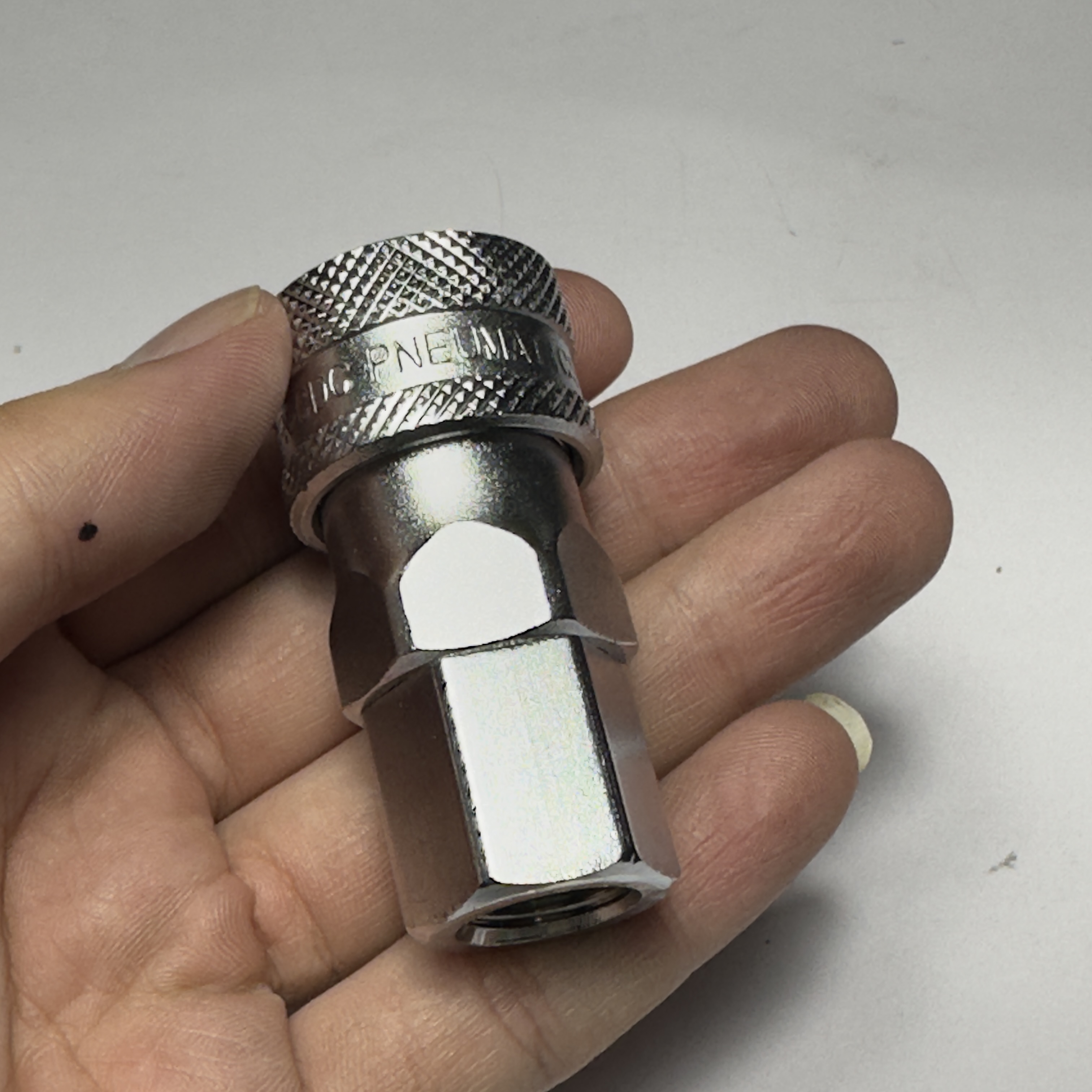

Khớp Nối Nhanh Khí Nén Bi Cái Ren Trong Rc1/4 CDC SF 20

Khớp Nối Nhanh Khí Nén Bi Cái Ren Trong Rc1/4 CDC SF 20: Giải Pháp Kết Nối Bền Bỉ Từ Thép

Trong các hệ thống khí nén công nghiệp, việc sử dụng các phụ kiện kết nối chất lượng cao là yếu tố then chốt để đảm bảo an toàn và hiệu suất vận hành. Khớp Nối Nhanh Khí Nén Bi Cái Ren Trong Rc1/4 CDC SF 20 (Mã sản phẩm: SF20) là một sản phẩm nổi bật thuộc dòng khớp nối nhanh bằng thép (Steel Couplers) của CDC Pneumatics. Được thiết kế với ren trong Rc1/4 và khả năng kết nối nhanh chóng, sản phẩm này lý tưởng cho các đường ống khí nén yêu cầu độ bền cao và khả năng chịu tải tốt. Với vật liệu chính là thép và đồng, SF 20 không chỉ có khả năng chống chịu va đập và ăn mòn vượt trội mà còn đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ khí trong suốt quá trình hoạt động. Khớp nối này hoạt động hiệu quả trong dải áp suất từ 0 đến 9.9 kgf/cm² (tương đương 0 ~ 150 PSI) và nhiệt độ từ 0°C đến 60°C (32°F ~ 140°F). Đây là lựa chọn hoàn hảo cho các ứng dụng công nghiệp nặng, nơi đòi hỏi sự chắc chắn, an toàn và hiệu quả liên tục.

1. Tổng quan về Khớp Nối Nhanh Khí Nén Bi Cái Ren Trong CDC SF 20

Khớp nối nhanh CDC SF 20 là một phụ kiện khí nén được thiết kế để tạo kết nối nhanh chóng và chắc chắn cho các hệ thống khí nén công nghiệp. Với thiết kế ren trong Rc1/4, sản phẩm này dễ dàng lắp đặt vào các cổng có ren tương ứng. Điểm nổi bật của SF 20 là vật liệu chế tạo từ thép và đồng, mang lại độ bền cơ học cao và khả năng chống ăn mòn tuyệt vời, phù hợp cho môi trường làm việc khắc nghiệt. Cơ chế kết nối nhanh giúp tiết kiệm thời gian và công sức trong quá trình lắp đặt và bảo trì. Khớp nối này đảm bảo dòng chảy khí nén ổn định, không rò rỉ, và hoạt động hiệu quả trong dải áp suất và nhiệt độ rộng, làm tăng độ tin cậy của toàn bộ hệ thống khí nén.

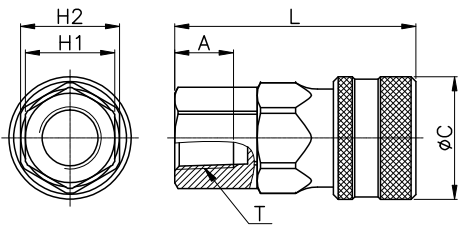

2. Thông số kỹ thuật chi tiết của CDC SF 20

3. Ưu và nhược điểm nổi bật của Khớp Nối Nhanh CDC SF 20

Khớp nối nhanh CDC SF 20 mang lại nhiều ưu điểm nổi bật, đồng thời cũng có một số điểm cần lưu ý:

Ưu điểm:

• Vật liệu thép và đồng cao cấp: Đảm bảo độ bền cơ học vượt trội, khả năng chống ăn mòn và chịu tải tốt, phù hợp cho các môi trường công nghiệp khắc nghiệt.
• Kết nối nhanh chóng: Giúp tiết kiệm thời gian và công sức trong việc lắp đặt và tháo rời, nâng cao hiệu quả làm việc.
• Độ kín khí tuyệt đối: Thiết kế chắc chắn và cơ chế khóa hiệu quả giúp ngăn ngừa rò rỉ khí, đảm bảo an toàn và tối ưu hóa hiệu suất hệ thống.
• Phạm vi áp suất và nhiệt độ phù hợp: Hoạt động ổn định trong dải áp suất từ 0 đến 9.9 bar và nhiệt độ từ 0°C đến 60°C, cho phép ứng dụng linh hoạt.
• Dễ dàng bảo trì: Thiết kế đơn giản giúp việc kiểm tra và bảo trì trở nên thuận tiện.

Nhược điểm:

• Không dùng cho ứng dụng nước: Sản phẩm này được khuyến cáo chỉ dùng cho khí nén (AIR) và không sử dụng cho nước hoặc các loại chất lỏng/khí khác.
• Giới hạn nhiệt độ: Phạm vi nhiệt độ làm việc (0~60℃) có thể hạn chế ứng dụng trong các môi trường cực nóng hoặc cực lạnh so với một số loại khác.

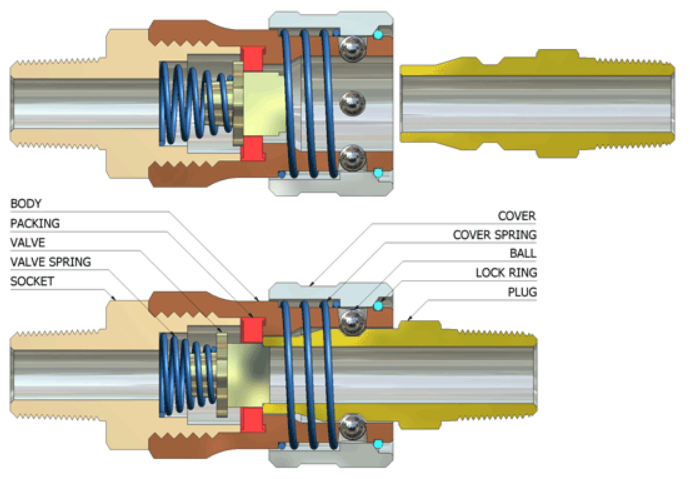

4. Cấu tạo và Vật liệu của Khớp Nối Nhanh Khí Nén

Khớp nối nhanh CDC SF được cấu thành từ các bộ phận và vật liệu chất lượng cao để đảm bảo độ bền và hiệu suất:

• Thân (BODY): Chế tạo từ thép và đồng (Steel, Brass), mang lại độ bền cơ học cao, khả năng chống ăn mòn và chịu áp lực tốt.
• Van (VALVE): Đảm bảo dòng chảy một chiều khi kết nối và ngắt kết nối.
• Lò xo van (VALVE SPRING): Giúp van hoạt động trơn tru.
• Phớt/Đệm kín (PACKING/O-RING): Sử dụng vật liệu cao su NBR, đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ khí.
• Vòng bi (BALL): Các viên bi thép giúp cố định đầu nối đực khi kết nối.
• Vòng giữ (LOCK RING): Giúp cố định các bộ phận bên trong.
• Nắp (COVER): Bảo vệ các bộ phận bên trong.

5. Nguyên lý hoạt động của Khớp Nối Nhanh Khí Nén CDC SF

Khớp nối nhanh CDC SF hoạt động dựa trên cơ chế kết nối và ngắt kết nối nhanh chóng và an toàn, thông qua hệ thống van bi và lò xo:

• Kết nối: Khi đầu nối đực (plug) được đẩy vào khớp nối cái (socket), van bên trong khớp nối cái sẽ bị đẩy lùi lại. Đồng thời, các viên bi (ball) sẽ trượt vào rãnh của đầu nối đực, khóa chặt hai bộ phận lại với nhau. Gioăng làm kín (packing/seal) sẽ ép chặt, tạo ra một mối nối kín khí. Lò xo van đảm bảo van tự động đóng lại khi không có kết nối, ngăn ngừa rò rỉ khí.
• Ngắt kết nối: Để ngắt kết nối, người dùng kéo vòng nhả (release sleeve) hoặc thao tác trên khớp nối cái. Thao tác này sẽ giải phóng các viên bi, cho phép đầu nối đực rút ra dễ dàng. Khi đầu nối đực được tháo ra, lò xo sẽ đẩy van trở về vị trí ban đầu, đóng kín dòng khí.

6. Hướng dẫn lắp đặt và bảo trì Khớp Nối Nhanh Khí Nén SF 20 hiệu quả

Lắp đặt:

1. Chuẩn bị ren: Đảm bảo ren Rc1/4 trên thiết bị hoặc đường ống được làm sạch và không có dị vật. Có thể sử dụng keo làm kín ren hoặc băng tan để tăng độ kín.
2. Lắp khớp nối: Vặn khớp nối SF 20 vào cổng ren tương ứng một cách chắc chắn. Sử dụng cờ lê để siết chặt nhưng không quá mức để tránh làm hỏng ren.
3. Kết nối nhanh: Đẩy phần đầu nối đực (plug) vào khớp nối cái SF 20 một cách dứt khoát cho đến khi nghe tiếng "click" hoặc cảm nhận được khớp nối đã khóa chặt.
4. Kiểm tra: Kéo nhẹ đầu nối đực để đảm bảo nó đã được khóa chắc chắn và không có dấu hiệu rò rỉ khí khi hệ thống hoạt động.

Bảo trì:

• Thường xuyên kiểm tra các mối nối để đảm bảo không có rò rỉ khí.
• Đảm bảo nguồn khí nén luôn sạch và khô. Bụi bẩn hoặc hơi ẩm có thể làm hỏng các bộ phận bên trong và gioăng làm kín.
• Tránh sử dụng khớp nối trong điều kiện vượt quá giới hạn áp suất và nhiệt độ cho phép để tránh hư hỏng.
• Không sử dụng sản phẩm này với nước hoặc các chất lỏng/khí khác ngoài khí nén.

7. Ứng dụng thực tế của Khớp Nối Nhanh CDC SF 20 trong công nghiệp

Với độ bền cao và khả năng kết nối nhanh chóng, khớp nối nhanh CDC SF 20 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là những nơi đòi hỏi sự chắc chắn và độ tin cậy của kết nối khí nén:

• Hệ thống khí nén nhà máy: Dùng để kết nối nhanh các thiết bị khí nén như súng xịt khí, xi lanh khí nén, máy công cụ khí nén với đường ống chính.
• Công nghiệp ô tô: Trong các dây chuyền lắp ráp, sửa chữa ô tô, nơi cần thường xuyên thay đổi các công cụ khí nén.
• Chế tạo máy: Lắp đặt và bảo trì các hệ thống khí nén trên máy móc sản xuất.
• Xưởng sửa chữa và bảo dưỡng: Tạo kết nối linh hoạt cho các dụng cụ khí nén cầm tay.
• Các môi trường khắc nghiệt: Nhờ vật liệu thép và đồng, SF 20 phù hợp cho các ứng dụng trong môi trường có độ ăn mòn cao hoặc va đập mạnh.

8. So sánh Khớp Nối Nhanh CDC SF với các dòng khớp nối nhanh khác

Dòng khớp nối nhanh SF của CDC nổi bật với vật liệu thép bền bỉ và khả năng kết nối ren trong. Dưới đây là bảng so sánh tổng quát với một số loại khớp nối nhanh phổ biến khác từ CDC Pneumatics, tập trung vào sự khác biệt về hình dáng, vật liệu và chức năng cơ bản:

9. FAQ - Câu hỏi thường gặp về Khớp Nối Nhanh CDC SF 20

1. "Khớp nối nhanh SF 20 có khả năng tự khóa khi ngắt kết nối không?"
   • Có, khớp nối nhanh SF 20 được trang bị van bên trong (valve) và lò xo van (valve spring) để tự động đóng kín dòng khí khi đầu nối đực được tháo ra, ngăn ngừa sự rò rỉ khí.
2. "Sản phẩm có chịu được áp suất cao hơn mức khuyến nghị không?"
   • Việc sử dụng sản phẩm vượt quá phạm vi áp suất làm việc khuyến nghị (0 ~ 9.9 Kgf/cm² | 0 ~ 150PSI) có thể gây ra hư hỏng, rò rỉ hoặc thậm chí là nguy hiểm. Luôn tuân thủ các thông số kỹ thuật để đảm bảo an toàn và tuổi thọ của sản phẩm.
3. "Khớp nối SF 20 có cần bảo trì đặc biệt không?"
   • Để đảm bảo hiệu suất và tuổi thọ, cần thường xuyên kiểm tra khớp nối để phát hiện sớm các dấu hiệu hư hại hoặc rò rỉ. Đảm bảo nguồn khí nén sạch và khô cũng rất quan trọng. Tránh sử dụng chất bôi trơn gốc dầu có thể làm hỏng gioăng.
4. "Khớp nối này có thể sử dụng với các loại ren khác ngoài Rc 1/4 không?"
   • Model SF 20 được thiết kế với ren Rc 1/4. Để sử dụng với các loại ren khác, bạn cần chọn model SF khác có kích thước ren phù hợp (ví dụ SF 30 cho Rc 3/8, SF 40 cho Rc 1/2, v.v.) hoặc sử dụng bộ chuyển đổi ren nếu cần thiết.

10. Kết luận

Khớp Nối Nhanh Khí Nén Bi Cái Ren Trong Rc1/4 CDC SF 20 là một giải pháp kết nối đáng tin cậy và bền bỉ cho các hệ thống khí nén. Với vật liệu thép và đồng cao cấp, khả năng chịu áp lực và nhiệt độ phù hợp, cùng với thiết kế kết nối nhanh tiện lợi, SF 20 đáp ứng tốt các yêu cầu khắt khe của môi trường công nghiệp. Sản phẩm này không chỉ giúp tối ưu hóa thời gian lắp đặt và bảo trì mà còn đảm bảo an toàn và hiệu quả hoạt động liên tục cho hệ thống khí nén của bạn.

Tìm kiếm giải pháp kết nối khí nén ren trong bền bỉ và hiệu quả? SF 20 chính là lựa chọn hoàn hảo!
