Van Tiết Lưu Nối Ống Thẳng OD08 mm CDC NSFB 08N

Van Tiết Lưu Khí Nén Thẳng OD 8 mm CDC NSFB 08: Điều Chỉnh Tốc Độ Chuẩn Xác, Gắn Bảng Tiện Lợi

Trong lĩnh vực hệ thống tự động hóa và nén khí, việc kiểm soát tốc độ chính xác của các thiết bị chấp hành là yếu tố sau đó để đảm bảo hiệu suất và tốc độ an toàn. Van Tiết Lưu Khí Nén Thẳng OD 8 mm CDC NSFB 08 (Mã sản phẩm: NSFB08) là một giải pháp điều khiển tốc độ như bảng điều khiển gắn kết (Panel-mounting) được cung cấp bởi CDC Pneumatics (Hàn Quốc). Được thiết kế để tích hợp đường ống nén khí có kính ngoài 8 mm, van NSFB 08 cho phép người dùng điều chỉnh lưu lượng khí theo cách tinh vi, từ đó kiểm soát tốc độ chuyển động của xi lanh hoặc các bộ truyền khí nén khác. Với khả năng lắp đặt dễ dàng thông qua đai lục giác và độ bền vượt trội, NSFB 08 là lựa chọn hoàn hảo để tối ưu hóa hiệu quả hoạt động và tăng cường độ chính xác cho hệ thống nén khí của bạn.

1. Tổng quan về Van Tiết Lưu Khí Nén CDC NSFB 08

Van Tiết Lưu Khí Nén CDC NSFB 08 thuộc dòng van tiết lưu dạng thẳng (Union Straight Type) có khả năng gắn bảng điều khiển (Panel-mounting) của CDC Pneumatics, một thương hiệu uy tín từ Hàn Quốc. Chức năng chính của van này là điều chỉnh tốc độ dòng khí nén hành động qua đường ống có kính ngoài 8 mm, từ đó kiểm soát tốc độ hoạt động của các thiết bị nén khí như xi lanh, bộ kẹp hoặc các cấu hình cơ sở khác. NSFB 08 hoạt động hiệu quả trong phạm vi ứng dụng từ 0 đến 9,9 kgf/cm2 (150 PSI) và phạm vi nhiệt độ rộng từ 0°C đến 60°C (32°F ~ 140°F), phù hợp với nhiều môi trường công nghiệp, kể cả những nơi có điều kiện khắc phục. Điểm mạnh của NSFB 08 là khả năng gắn gọn gàng trên các bảng điều khiển đai lục giác, cùng với công việc cung cấp khả năng kiểm tra tốc độ dòng khí chính xác và đáng tin cậy, giúp nâng cao hiệu quả và ổn định toàn bộ hệ thống nén khí.

Thông số	Giá trị (NSFB 08)
Mã sản phẩm	NSFB08
Người mẫu	NSFB 08

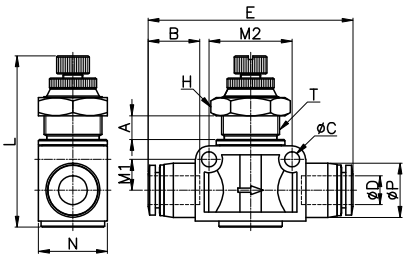

Ống kính ngoài (ØD)	8mm
Đường kính gắn bảng (ØP)	15mm
Ren kết nối (T)	M16*p1.0
Chiều dài tối thiểu (L/MIN)	46,7mm
Chiều dài tối đa (L/MAX)	53,1mm
Kích thước A	6mm
Kích thước E	56,5mm
Kích thước N	19mm
Đường kính thân (ØC)	4,3mm
Kích thước B	18,3mm
Kích thước Lục giác (H(Hex))	19mm
Kích thước M1	8,5mm
Kích thước M2	23mm
Trọng lượng (WEIGHT)	67g
Số lượng/hộp (BOX(EA))	25
Chất lỏng áp dụng	Khí nén (AIR) - KHÔNG DÙNG CHO NƯỚC HOẶC CHẤT LỎNG KHÁC
Phạm vi áp dụng công việc	0 ~ 10 kgf/cm² (0 ~ 990 KPa | 0 ~ 150 PSI)
Phạm vi nhiệt độ làm việc	0 ~ 60°C (32 ~ 140°F)
Loại sản phẩm	Kiểm soát tốc độ (Speed Controller)
Tính năng nổi bật	Gắn bảng điều khiển, lắp đặt dễ dàng, điều khiển chính xác tốc độ.
Xuất xứ	Hàn Quốc (Han Quoc)

3. Ưu và nhược điểm nổi bật của Van Tiết Lưu CDC NSFB 08

Van tiết lưu CDC NSFB 08 mang lại nhiều lợi ích quan trọng cho hệ thống khí nén, nhưng cũng có một số giới hạn cần lưu ý:

Ưu điểm:

• Điều khiển tốc độ chính xác: Cho phép điều chỉnh lưu lượng khí nén một cách tinh tế, giúp kiểm soát tốc độ chuyển của xi lanh hoặc các thiết bị được chấp nhận hành động khác một cách chính xác và ổn định.
• Thiết kế gắn bảng điều khiển: Loại xe van này được thiết kế đặc biệt để gắn lên các bảng điều khiển, giúp bố trí hệ thống gọn gàng và dễ dàng tiếp cận để điều chỉnh.
• Lắp đặt và bảo trì dễ dàng: Với cấu tạo đơn giản và đai giác giác, việc lắp đặt và tháo dỡ xe trở nên nhanh chóng và thuận tiện.
• Độ bền cao: Được chế tạo từ vật liệu chất lượng, có khả năng chịu được áp dụng về hiệu suất và nhiệt độ làm việc trong môi trường công nghiệp.
• Chống rò rỉ hiệu quả: Thiết kế bảo vệ khí cụ, ngăn chặn rò rỉ hiệu quả, góp phần duy trì hệ thống hiệu suất.

Nhược điểm:

• Giới hạn chất lỏng: Van NSFB 08 được thiết kế chỉ để sử dụng với khí nén (AIR) và không phù hợp với nước hoặc các loại chất độc khác.
• Cố định kích thước ống: Sản phẩm chỉ tương thích với ống khí nén có đường kính ngoài 8mm, giới hạn tính hoạt động trong hệ thống sử dụng nhiều kích thước ống khác nhau.
• Yêu cầu không có khung gắn bảng: Phải là loại kết nối điều khiển bảng, không cần có khoảng trống phù hợp trên bảng hoặc bảng điều khiển để gắn.

4. Cấu hình và vật liệu của Van Tiết Lưu Khí Nén

Van tiết lưu CDC NSFB 08 có cấu tạo chặt chẽ với các bộ phận chính và vật liệu đảm bảo hiệu suất và độ bền:

• Thân van (Thân): Thường được làm từ nhựa kỹ thuật (PBT) và các loại chi tiết kim loại (đồng thau, thép không gỉ) đảm bảo độ bền và khả năng chống ăn mòn.
• Tay đấm/Kim điều chỉnh (Tay cầm/Kim): Được làm từ đồng thau (Đồng thau) hoặc kim loại khác, cho phép điều chỉnh lưu lượng khí đi qua van.
• Đai ốc khóa (Lock Nut): Hỗ trợ cố định vị trí điều chỉnh kim tiết kiệm.
• Vòng đệm (O-Ring/Seal): Thường được làm từ NBR để đảm bảo an toàn tuyệt đối, ngăn chặn rò rỉ.
• Vòng kẹp (Lock Claw): Thường được làm từ SUS (thép không gỉ) để giữ chặt ống khí nén khi kết nối.
• Cổ áo (cổ áo) và ống phóng xạ (tay áo phát hành): Thường được làm từ POM hoặc PA66, hỗ trợ kết nối và ngắt kết nối ống nhanh chóng.

5. Nguyên lý hoạt động của Van Tiết Lưu Khí Nén CDC NSFB 08

Van tiết lưu CDC NSFB 08 hoạt động dựa trên nguyên lý thay đổi chi tiết dòng khí nén, từ đó kiểm soát lưu lượng và tốc độ của thiết bị chấp hành. Cụ thể:

• Điều chỉnh lưu lượng: Khi bạn xoay núm vặn (tay cầm) của van, một kim điều chỉnh (kim) sẽ chuyển vào hoặc loại bỏ một lỗi nhỏ bên trong thân van.
• Thay đổi dòng hiển thị:
  • Nếu xoay chiều theo chiều kim đồng hồ (vặn chặt vào), kim sẽ tiến sâu vào lỗi, làm thu hẹp đường dẫn khí cụ. Điều này làm tăng lực cản, làm lưu lượng khí đi qua giảm xuống.
  • Ngược lại, khi quay số quay ngược chiều kim đồng hồ (mới mở rộng), kim sẽ lùi lại, làm mở rộng cụ thể đường dẫn chi tiết. Điều này làm giảm lực cản, làm cho lượng khí tiết kiệm đi qua sự tăng lên.
• Kiểm soát tốc độ: Việc điều chỉnh lưu lượng ảnh trực tiếp ảnh hưởng đến tốc độ của thiết bị được cấp khí. Ví dụ, trong ứng dụng xi lanh khí nén, giảm lưu lượng khí đi vào hoặc ra khỏi xi lanh sẽ làm cho xi lanh di chuyển chậm hơn và ngược lại. Điều này giúp kiểm soát hành trình của xi lanh một cách chính xác, tránh va đập mạnh hoặc đảm bảo đồng bộ hóa chuyển động.
• Chức năng một chiều (nếu có): Van tiết lưu NSFB được trang bị theo một chiều có thể điều chỉnh (điều khiển lưu lượng biến thiên bằng van một chiều). Điều này có nghĩa là nó cho phép khí nén đi qua một chiều (ví dụ: cấp khí cho xi lanh) một cách tự động không bị tiết lưu, nhưng khi khí đi theo chiều ngược lại (ví dụ: khí thoát ra khỏi xi lanh), nó sẽ được điều chỉnh bởi kim tiết lưu, từ đó kiểm tra tốc độ hồi phục của xi lanh.

6. Hướng dẫn lắp đặt và bảo trì Van Tiết Lưu Khí nén NSFB 08 hiệu quả

Lắp đặt:

1. Chuẩn bị vị trí: Chọn một vị trí phù hợp trên bảng điều khiển hoặc thiết bị có lỗi kho khớp với ren đường kính của van (M16*p1.0).
2. Gắn van: Luồn phần ren của van qua và thắt chặt đai ốc lục giác (Hex 19) từ phía sau bảng điều khiển để cố định.
3. Kết nối ống: Đảm bảo ống nén khí OD 8mm được cắt vuông góc và không có bavia. Đẩy ống thẳng và cuối cùng vào các cổng Push-in của van cho đến khi chạm đáy. Kéo ống mềm để kiểm tra độ chắc chắn của mối nối.
4. Kiểm tra hướng dòng: Đảm bảo van được gắn theo hướng chính xác của dòng nén khí (thường có mũi tên chỉ hướng trên thân van).

Điều chỉnh:

1. Xoay núm điều chỉnh (tay cầm) theo chiều kim đồng hồ để giảm lưu lượng khí và ngược chiều kim đồng hồ để tăng lưu lượng. Điều chỉnh từ để đạt được tốc độ mong muốn.

Tháo rời ống:

1. Nhấn nút giữ vòng tự do (tay áo thả) vào thân van và đồng thời rút ống ra.

Bảo trì:

• Kiểm tra định kỳ các ống kết nối và thân van để phát hiện dấu hiệu rò rỉ khí.
• Đảm bảo nguồn khí nén luôn sạch sẽ và khô ráo. Bụi hoặc hơi nước có thể làm tắc nghẽn hoặc làm hỏng gioăng làm kín.
• Không sử dụng đủ năng lượng khi điều chỉnh núm để tránh làm hỏng cơ chế bên trong.

7. Ứng dụng thực tế của Van Tiết Lưu CDC NSFB 08 trong công nghiệp

Van tiết lưu CDC NSFB 08 có khả năng điều khiển lưu lượng chính xác và thiết kế gắn bảng điều khiển, được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Kiểm soát tốc độ xi lanh khí nén: Đây là ứng dụng phổ biến nhất, dùng để điều chỉnh tốc độ tiến/lui của khí nén xi lanh trong hệ thống tự động hóa.
• Kiểm soát dòng khí cho việc nén khí thiết bị: Sử dụng để điều chỉnh việc cung cấp lượng khí lưu trữ cho các công cụ hoặc thiết bị nén khí khác, đảm bảo chúng hoạt động với mức tối ưu hiệu suất.
• Máy đóng gói: Điều khiển tốc độ các bộ phận chấp hành trong gói đóng gói để đảm bảo quá trình diễn ra trơn tru.
• Robot và dây leo nhanh: Đảm bảo các chuyển động được kiểm soát chính xác, tăng hiệu quả và an toàn.
• Tổng hợp hệ thống nén khí nén: Gắn trên bảng điều khiển để dễ dàng điều chỉnh và theo dõi các điểm điều khiển trong toàn hệ thống.

8. So sánh Van Tiết Lưu CDC NSFB với các dòng lưu trữ khác

Dòng van tiết lưu NSFB là loại van điều khiển gắn thẳng, khác với các loại van tiết lưu góc (Khuỷu tay) hoặc các loại van kết nối ren trực tiếp. Dưới đây là bảng so sánh chung:

9. Hỏi đáp - Câu hỏi thường gặp về Van Tiết Lưu CDC NSFB 08

1. "Van tiết lưu NSFB 08 có thể điều chỉnh tốc độ cả khi khí đi vào và ra khỏi xi lanh không?"
   • Van tiết lưu NSFB 08 được trang bị van một chiều có thể điều chỉnh (điều khiển lưu lượng biến thiên bằng van một chiều). Điều này có nghĩa là nó cho phép khí nén đi qua một chiều (ví dụ: cấp khí cho xi lanh) một cách tự động không bị tiết lưu, nhưng khi khí đi theo chiều ngược lại (ví dụ: khí thoát ra khỏi xi lanh), nó sẽ được điều chỉnh bởi kim tiết lưu, từ đó kiểm tra tốc độ hồi phục của xi lanh. Để kiểm tra tốc độ cả hai chiều, bạn thường cần hai tiết lưu hoặc một loại van tiết lưu hai chiều chuyên dụng.
2. "Tại sao lưu lại có kích thước "M16*p1.0"?"
   • M16*p1.0 là ký hiệu cho loại ren mét, với đường kính định nghĩa 16mm và bước ren 1.0mm. Đây là ren size được sử dụng để mount van vào lỗi trên bảng điều khiển.
3. "Xe tải trọng lượng 67g có ảnh hưởng đến hiệu suất không?"
   • Trọng lượng 67g là phù hợp cho một van tiết lưu. Nó không có ảnh hưởng tiêu cực đến hiệu suất. Ngược lại, mức độ ưu tiên tối ưu giúp giảm tải lên điều khiển bảng và dễ dàng thao tác hơn.
4. "Van này có thể sử dụng trong môi trường có dầu hoặc hóa chất không?"
   • Van NSFB 08 được thiết kế đặc biệt cho khí nén (AIR). Việc sử dụng dầu, hóa chất hoặc các chất khác không được khuyến nghị và có thể làm hỏng các gioăng kín, gây rò rỉ hoặc mất an toàn.

10. Kết luận

Van Tiết Lưu Khí Nén Thẳng OD 8 mm CDC NSFB 08 là một giải pháp điều khiển tốc độ lý tưởng cho các hệ thống nén khí yêu cầu sự chính xác và tiện lợi. Với thiết kế gắn bảng điều khiển, khả năng lắp đặt dễ dàng và hiệu suất đáng tin cậy trong công việc kiểm soát lưu lượng khí, NSFB 08 gợi ý phần tối ưu hóa hoạt động của máy móc và thiết bị công nghiệp. Đây là sản phẩm được lựa chọn tuyệt vời để nâng cao hiệu quả và ổn định cho hệ thống khí nén.
