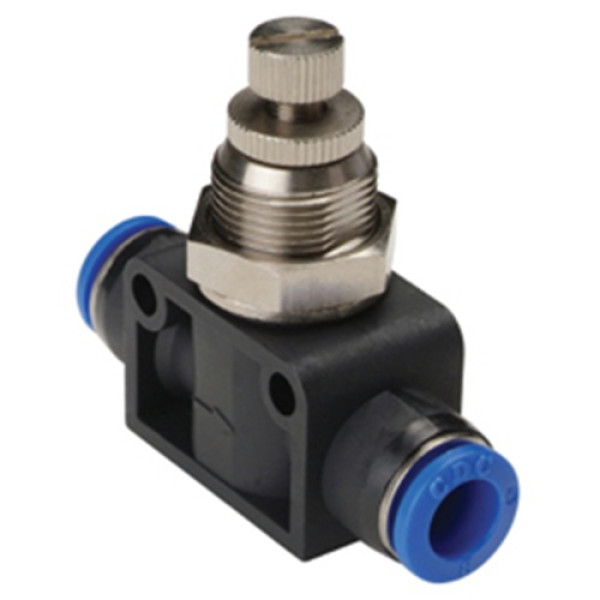

Van Tiết Lưu Nối Ống Thẳng OD04 mm CDC NSFB 04N

Van Tiết Lưu Khí Nén Thẳng OD 4 mm CDC NSFB 04: Điều khiển Lưu Lượng Chính Xác, Đặt Tăng Nhanh Đặng

Trong hệ thống nén khí, việc điều khiển tốc độ và lưu lượng khí là cực kỳ quan trọng để đảm bảo hoạt động hiệu quả của xi lanh khí nén hoặc các thiết bị truyền động khác. Van Tiết Lưu Khí Nén Thẳng OD 4 mm CDC NSFB 04 (Mã sản phẩm: NSFB04) là một giải pháp điều khiển tốc độ như bảng điều khiển gắn bảng (Panel-mounting) chất lượng cao từ CDC Pneumatics thương mại (Hàn Quốc). Được thiết kế để gắn trực tiếp vào đường ống khí nén có đường kính ngoài 4mm, van NSFB 04 cho phép điều chỉnh lưu lượng khí một cách chính xác, giúp kiểm soát tốc độ của xi lanh hoặc các thiết bị được chấp nhận hành động khác. Với cấu hình tạo độ bền từ kim loại và cơ chế điều chỉnh dễ dàng, sản phẩm này đảm bảo hoạt động ổn định và tin cậy trong nhiều môi trường công nghiệp.

1. Tổng quan về Van Tiết Lưu Khí Nén CDC NSFB 04

Van Tiết Lưu Khí Nén CDC NSFB 04 thuộc dòng van tiết lưu dạng thẳng (Union Straight Type) có khả năng gắn bảng điều khiển (Panel-mounting) của CDC Pneumatics, một thương hiệu uy tín từ Hàn Quốc. Sản phẩm này được thiết kế để điều chỉnh tốc độ dòng khí nén đi qua, từ đó kiểm soát tốc độ chuyển động của xi lanh hoặc các thiết bị nén khí khác. Với kết nối ống kích thước 4mm, NSFB 04 lý tưởng cho các ứng dụng yêu cầu kiểm soát chính xác và đáng tin cậy. Hiệu suất hoạt động trong phạm vi ứng dụng từ 0 đến 9,9 kgf/cm2 (150 PSI) và nhiệt độ từ 0°C đến 60°C (32°F ~ 140°F). Điểm nổi bật của NSFB 04 là khả năng lắp đặt và bảo trì dễ dàng nhờ đai ốc lục giác, cùng khả năng điều khiển tốc độ chính xác và ổn định.

2. Thông số kỹ thuật chi tiết của CDC NSFB 04

3. Ưu và nhược điểm nổi bật của Van Tiết Lưu CDC NSFB 04

Van tiết lưu CDC NSFB 04 mang lại nhiều lợi ích quan trọng cho hệ thống khí nén, nhưng cũng có một số giới hạn cần lưu ý:

Ưu điểm:

• Điều khiển tốc độ chính xác: Cho phép điều chỉnh lưu lượng khí nén một cách tinh tế, giúp kiểm soát tốc độ chuyển đổi của xi lanh hoặc các thiết bị được chấp nhận hành động khác một cách chính xác và ổn định.
• Thiết kế gắn bảng điều khiển: Loại xe van này được thiết kế đặc biệt để gắn lên các bảng điều khiển, giúp bố trí hệ thống gọn gàng và dễ dàng tiếp cận để điều chỉnh.
• Lắp đặt và bảo trì dễ dàng: Với cấu hình đơn giản và đai giác giác, việc lắp đặt và giải thoát xe trở nên nhanh chóng và thuận tiện.
• Độ bền cao: Được chế tạo từ vật liệu chất lượng, có khả năng ứng dụng về hiệu suất và nhiệt độ làm việc trong môi trường công nghiệp.
• Chống rò rỉ: Thiết kế bảo vệ khí cụ, ngăn chặn rò rỉ, góp phần duy trì hệ thống hiệu suất.

Nhược điểm:

• Giới hạn chất lỏng: Van NSFB 04 được thiết kế chỉ để sử dụng với khí nén (AIR) và không phù hợp với nước hoặc các loại chất độc khác.
• Cố định kích thước ống: Sản phẩm chỉ tương thích với ống khí nén có đường kính ngoài 4mm, giới hạn tính hoạt động trong hệ thống sử dụng nhiều kích thước ống khác nhau.
• Yêu cầu không có khung gắn bảng: Phải là loại kết nối bảng điều khiển, không cần có khoảng trống phù hợp trên bảng hoặc bảng điều khiển để gắn.

4. Cấu hình và vật liệu của Van Tiết Lưu Khí Nén

Van tiết lưu CDC NSFB 04 có cấu tạo chặt chẽ với các bộ phận chính và vật liệu đảm bảo hiệu suất và độ bền:

• Thân van (Thân): Thường được làm từ nhựa kỹ thuật (PBT) và các loại chi tiết kim loại (đồng thau, thép không gỉ) đảm bảo độ bền và khả năng chống ăn mòn.
• Tay đấm/Kim điều chỉnh (Tay cầm/Kim): Được làm từ đồng thau (Đồng thau) hoặc kim loại khác, cho phép điều chỉnh lưu lượng khí đi qua van.
• Đai ốc khóa (Lock Nut): Hỗ trợ cố định vị trí điều chỉnh kim tiết kiệm.
• Vòng đệm (O-Ring/Seal): Thường được làm từ NBR để đảm bảo an toàn tuyệt đối, ngăn chặn rò rỉ.
• Vòng kẹp (Lock Claw): Thường được làm từ SUS (thép không gỉ) để giữ chặt ống khí nén khi kết nối.
• Cổ áo (cổ áo) và ống phóng xạ (tay áo phát hành): Thường được làm từ POM hoặc PA66, hỗ trợ kết nối và ngắt kết nối ống nhanh chóng.
•

5. Nguyên lý hoạt động của Van Tiết Lưu Khí Nén CDC NSFB 04

Van tiết lưu CDC NSFB 04 hoạt động dựa trên nguyên lý thay đổi chi tiết dòng khí nén, từ đó kiểm soát lưu lượng và tốc độ của thiết bị chấp hành. Cụ thể:

• Điều chỉnh lưu lượng: Khi bạn xoay núm (tay cầm) của van, một kim điều chỉnh (kim) sẽ chuyển vào hoặc loại bỏ một lỗi nhỏ bên trong thân van.
• Thay đổi màn hình dòng:
  • Nếu xoay chiều theo chiều kim đồng hồ (vặn chặt vào), kim sẽ tiến sâu vào lỗi, làm thu gọn đường cụ. Điều này làm tăng lực cản, làm lưu lượng khí đi qua giảm xuống.
  • Ngược lại, khi quay số quay ngược chiều kim đồng hồ (mới mở rộng), kim sẽ lùi lại, mở rộng công cụ có thể dẫn đường chi tiết. Điều này làm giảm lực, làm cho lượng tiết kiệm đi qua sự tăng cường.
• Kiểm soát tốc độ: Việc điều chỉnh lưu lượng ảnh trực tiếp ảnh hưởng đến tốc độ của thiết bị được cấp khí. Ví dụ, trong ứng dụng xi lanh khí nén, giảm lưu lượng khí đi vào hoặc ra khỏi xi lanh sẽ làm cho xi lanh di chuyển chậm hơn và ngược lại. Điều này giúp kiểm soát hành trình của xi lanh một cách chính xác, tránh va đập mạnh hoặc đảm bảo đồng bộ hóa chuyển động.

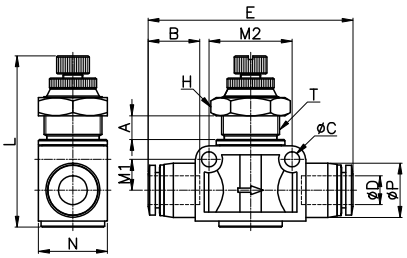

• Chức năng một chiều (nếu có): Một số tiết lưu như NSFB có thể tích hợp theo một chiều (van một chiều). Điều này cho phép khí nén đi qua một chiều (ví dụ: cấp khí cho xi lanh) một cách tự động không được tiết lưu, nhưng khi khí khí đi theo chiều ngược lại (ví dụ: khí thoát ra khỏi xi lanh), nó sẽ được điều chỉnh bởi kim tiết lưu, từ đó kiểm tra tốc độ hồi phục của xi lanh. Điều này có thể được hiển thị trên bản vẽ kỹ thuật của van.

6. Hướng dẫn lắp đặt và bảo trì Van Tiết Lưu Khí Nén NSFB 04 hiệu ứng

Lắp đặt:

1. Chuẩn bị vị trí: Chọn một vị trí phù hợp trên bảng điều khiển hoặc thiết bị có lỗi lưu trữ với ren đường kính của van (M10*p1.0).
2. Mount van: Luồn phần ren của van qua và thắt chặt đai lục giác (Hex 12) từ phía sau bảng điều khiển để cố định.
3. Kết nối ống: Đảm bảo ống nén khí OD 4mm được cắt vuông góc và không có bavia. Đẩy ống thẳng và cuối cùng vào các cổng Push-in của van cho đến khi chạm đáy. Ống mềm để kiểm tra độ chắc chắn của mối nối.
4. Kiểm tra dòng hướng dẫn: Đảm bảo van được gắn theo hướng chính xác của dòng khí nén (thường có mũi tên chỉ hướng trên thân van).

Điều chỉnh:

1. Xoay núm điều chỉnh (tay cầm) theo chiều kim đồng hồ để giảm lưu lượng khí và ngược chiều kim đồng hồ để tăng lưu lượng. Điều chỉnh từ để đạt được tốc độ mong muốn.

Tháo rời ống:

1. Nhấn nút giữ vòng tự động (tay áo thoải mái) vào cơ thể và đồng thời rút ống ra.

Bảo trì:

• Kiểm tra kết nối ống và định kỳ để phát hiện rò rỉ khí.
• Đảm bảo nguồn khí nén luôn sạch sẽ và khô ráo. Bụi hoặc hơi nước có thể làm tắc hoặc làm hỏng gioăng làm kín.
• Không sử dụng đủ năng lượng khi điều chỉnh núm để tránh làm hỏng cơ chế bên trong.

7. Ứng dụng thực tế của Van Tiết Lưu CDC NSFB 04 trong công nghiệp

Van tiết lưu CDC NSFB 04 có khả năng điều khiển lưu lượng chính xác và thiết kế gắn bảng điều khiển, được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Kiểm soát tốc độ xi lanh khí nén: Đây là ứng dụng phổ biến nhất, dùng để điều chỉnh tốc độ tiến/lui của khí nén xi lanh trong hệ thống tự động hóa.
• Kiểm soát dòng khí cho thiết bị nén: Sử dụng để điều chỉnh việc cung cấp lượng công cụ lưu trữ cho các công cụ hoặc thiết bị nén khác, đảm bảo chúng hoạt động với hiệu suất tối ưu.
• Máy đóng gói: Điều khiển tốc độ các bộ phận chấp hành trong gói đóng gói để đảm bảo quá trình diễn ra trôi chảy.
• Robot và dây leo nhanh: Đảm bảo các chuyển động được kiểm soát chính xác, tăng hiệu quả và an toàn.
• Tổng hợp hệ thống nén khí nén: Gắn trên bảng điều khiển để dễ dàng điều chỉnh và theo dõi các điểm điều khiển trong toàn hệ thống.

8. So sánh Van Tiết Lưu CDC NSFB với các dòng lưu trữ khác

Dòng van tiết lưu NSFB là loại van điều khiển gắn thẳng, khác với các loại van tiết lưu góc (Khuỷu tay) hoặc các loại van kết nối ren trực tiếp. Dưới đây là bảng so sánh chung:

9. Hỏi đáp - Câu hỏi thường gặp về Van Tiết Lưu CDC NSFB 04

1. "Van tiết lưu NSFB 04 có thể điều chỉnh tốc độ khí khí đi vào và ra khỏi xi lanh không?"
   • Van tiết lưu NSFB 04 được trang bị van một chiều có thể điều chỉnh, điều này có nghĩa là nó cho phép khí nén đi qua một chiều (ví dụ: cấp khí cho xi lanh) một cách tự động không được lưu, nhưng khi khí đi theo chiều ngược lại (ví dụ: khí thoát ra khỏi xi lanh), nó sẽ được điều chỉnh bởi kim tiết lưu, từ đó kiểm tra tốc độ hồi phục của lanh. Để kiểm tra tốc độ cả hai chiều, bạn thường cần hai tiết lưu hoặc một loại van tiết lưu hai chiều chuyên dụng.
2. "Tại sao lưu lại có kích thước "M10*p1.0"?"
   • M10*p1.0 là ký hiệu cho loại ren mét, với đường kính định nghĩa 10mm và bước ren 1.0mm. Đây là kích thước ren được sử dụng để mount van vào lỗi trên bảng điều khiển.
3. "Xe tải 18g có ảnh hưởng đến hiệu suất không?"
   • Trọng lượng 18g nhẹ nhàng nhẹ nhàng đối với một van tiết kiệm. Nó không có ảnh hưởng tiêu cực đến hiệu suất. Ngược lại, trọng lượng nhẹ giúp giảm tải lên bảng điều khiển và dễ dàng thao tác hơn.
4. "Van này có thể sử dụng trong môi trường có dầu hoặc hóa chất không?"
   • Van NSFB 04 được thiết kế đặc biệt cho khí nén (AIR). Việc sử dụng dầu, hóa chất hoặc các chất khác không được khuyến nghị và có thể làm hỏng các gioăng kín, gây rò rỉ hoặc mất an toàn.

10. Kết luận

Van Tiết Lưu Khí Nén Thẳng OD 4 mm CDC NSFB 04 là một giải pháp điều khiển tốc độ lý tưởng cho các hệ thống nén khí yêu cầu sự chính xác và tiện lợi. Với thiết kế gắn bảng điều khiển, khả năng lắp đặt dễ dàng và hiệu suất đáng tin cậy trong công việc kiểm soát lưu lượng khí, NSFB 04 Mẹo tối ưu hóa hoạt động của máy móc và thiết bị công nghiệp. Đây là sản phẩm được lựa chọn tuyệt vời để nâng cao hiệu quả và ổn định cho hệ thống nén khí.
