Khớp Nối Nhanh Khí Nén Cái Đuôi Chuột Bi 21mm CDC SH 600

Khớp Nối Nhanh Khí Nén Bi Cái Đuôi Chuột 21mm CDC SH 600: Giải Pháp Chuyên Dụng cho Lưu Lượng Khí Cực Lớn

Trong các hệ thống khí nén công nghiệp nặng, đặc biệt là những nơi yêu cầu truyền tải lưu lượng khí cực lớn để vận hành các thiết bị công suất cao, việc lựa chọn khớp nối ống mềm có khả năng chịu tải và độ bền vượt trội là vô cùng cần thiết. Sản phẩm Khớp Nối Nhanh Khí Nén Bi Cái Đuôi Chuột 21mm CDC SH 600 là một giải pháp tối ưu, được thiết kế đặc biệt để đáp ứng những đòi hỏi khắt khe này. Là một đầu nối cái (Female Coupler) mạnh mẽ từ thương hiệu CDC Pneumatics (Hàn Quốc), SH 600 nổi bật với thiết kế đuôi chuột (hose barb) có đường kính 21mm, cho phép kết nối chắc chắn và hiệu quả với các loại ống mềm khí nén có đường kính tương ứng. Được chế tạo từ thép và đồng thau chất lượng cao, khớp nối này không chỉ đảm bảo độ bền tuyệt đối trước áp suất làm việc cao và điều kiện môi trường công nghiệp khắc nghiệt mà còn cung cấp hiệu suất làm kín hoàn hảo, góp phần duy trì sự ổn định và tối ưu hóa hiệu quả hoạt động của toàn bộ hệ thống khí nén công nghiệp.

1. Giới thiệu tổng quan về Khớp Nối Nhanh Khí Nén CDC SH 600

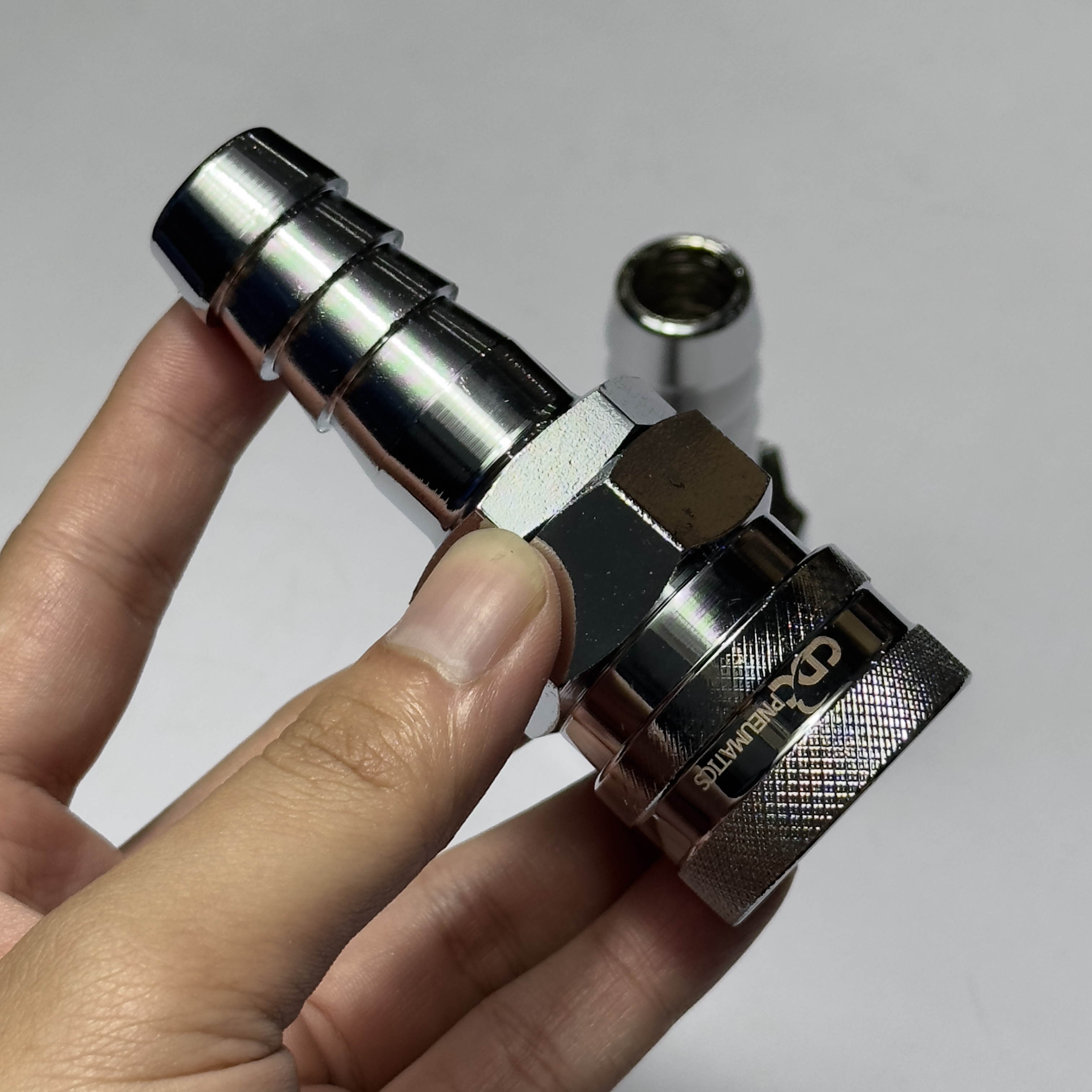

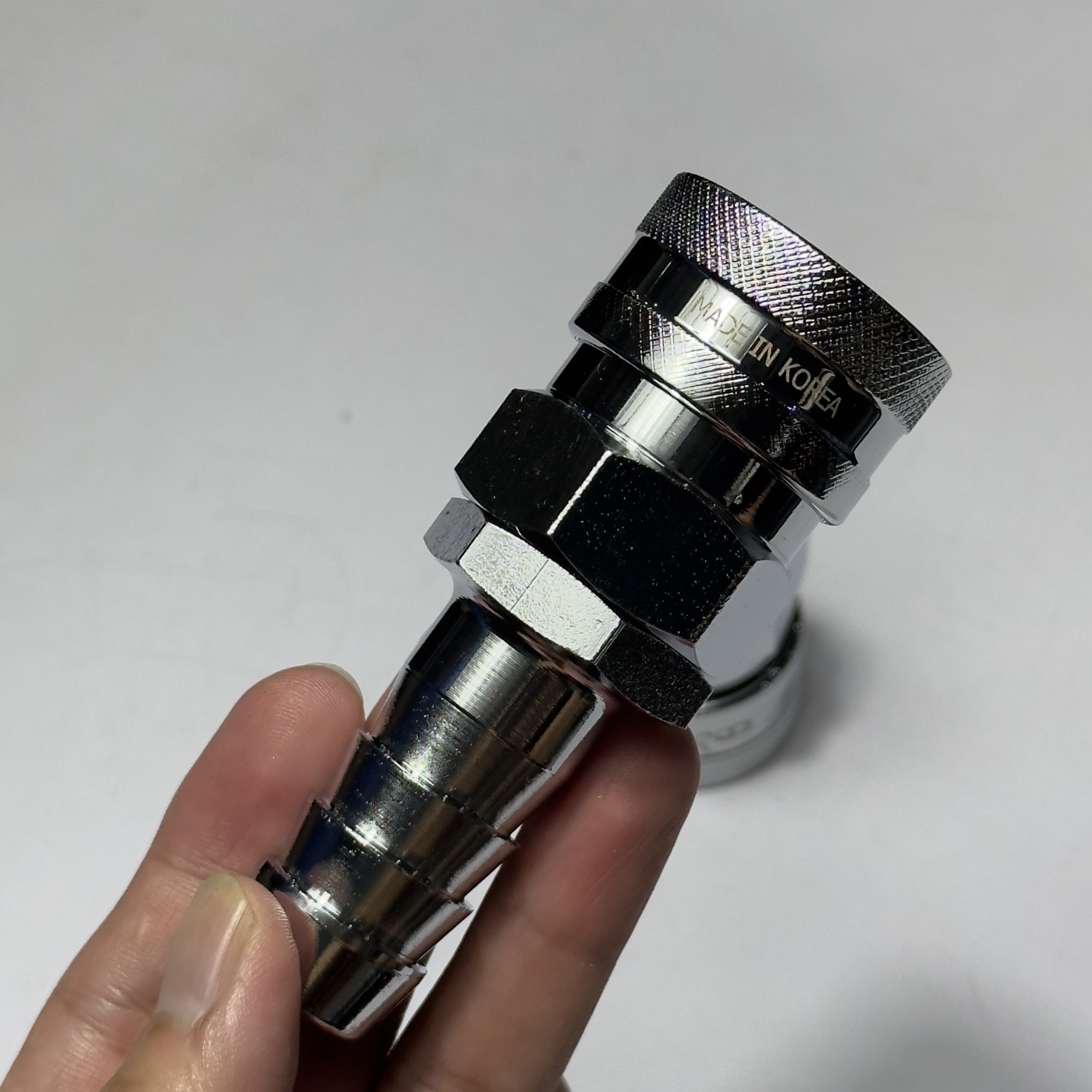

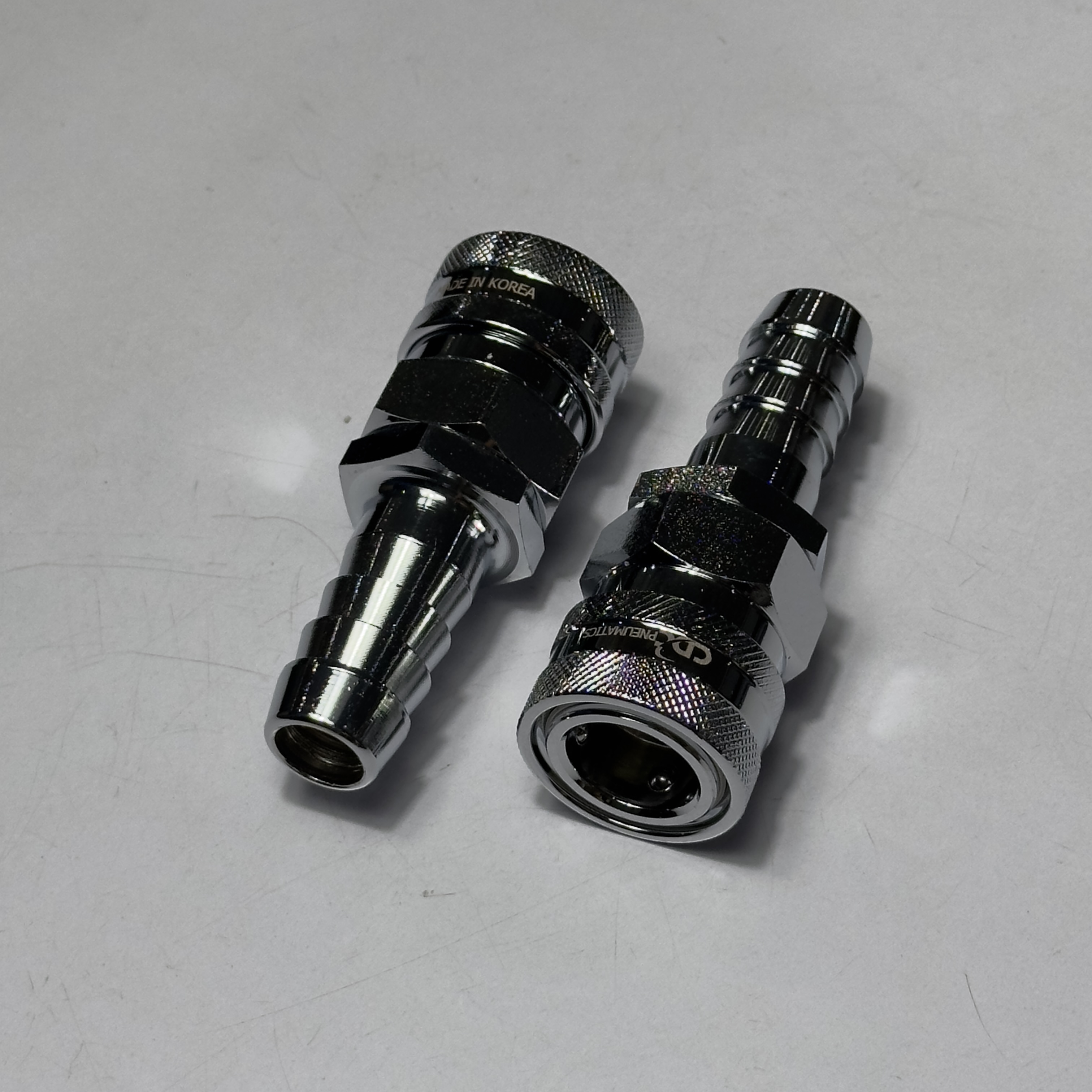

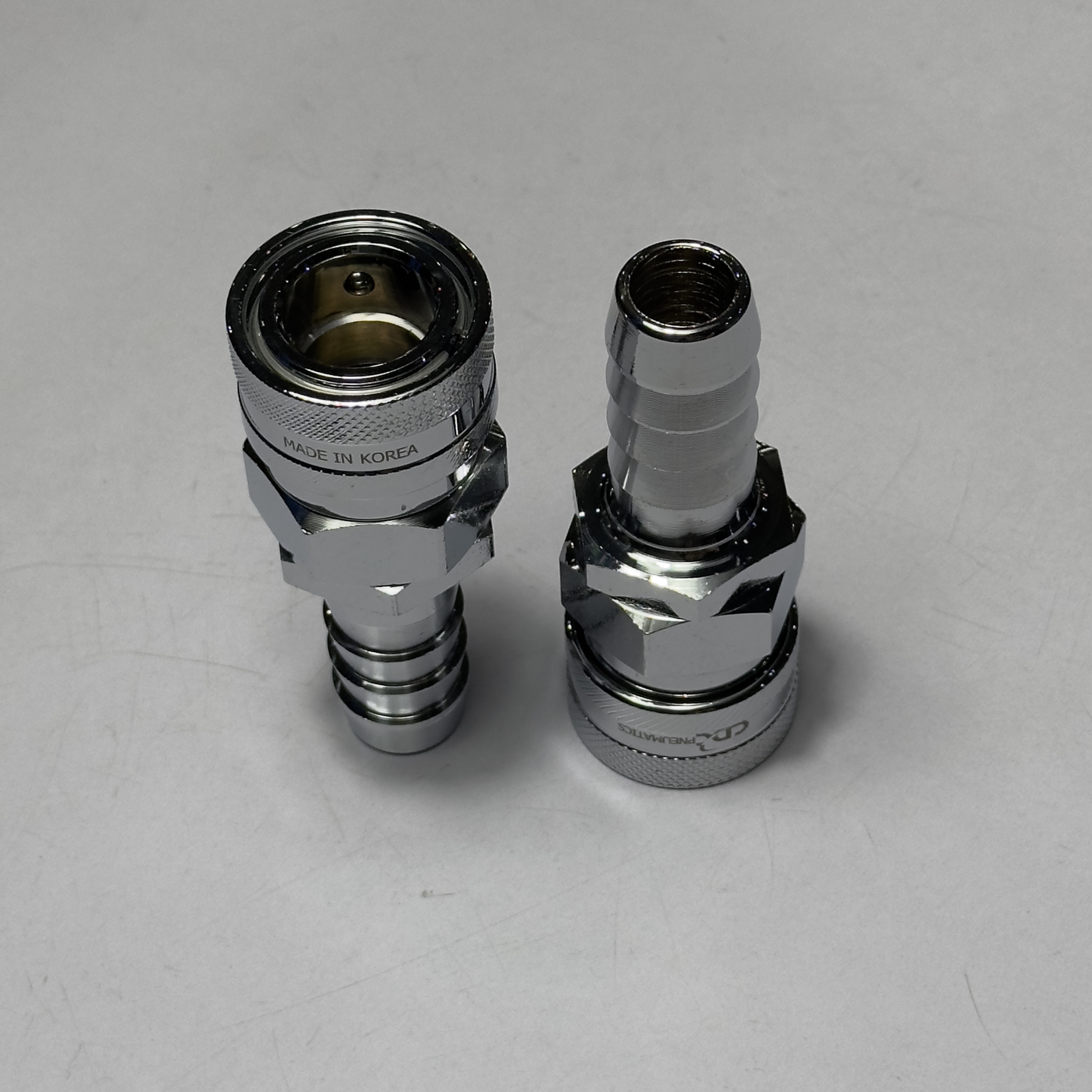

Khớp nối nhanh khí nén CDC model SH 600 là một loại đầu nối cái (Female Coupler) được trang bị đuôi chuột (hose barb) có đường kính 21mm. Đây là một trong những mã sản phẩm lớn nhất trong series SH, được thiết kế chuyên biệt để kết nối trực tiếp với các ống mềm khí nén có đường kính trong 21mm, nơi yêu cầu truyền tải lưu lượng khí rất lớn. Chức năng chính của SH 600 là tạo ra một điểm kết nối nhanh chóng và an toàn, cho phép các dụng cụ khí nén công suất cực cao hoặc các đường ống dẫn khí nhánh chính dễ dàng được gắn vào hoặc tháo ra khỏi hệ thống khí nén thông qua ống mềm. Với khả năng lắp đặt đơn giản nhưng cực kỳ vững chắc, độ bám ống vượt trội, độ bền cao và khả năng làm kín hiệu quả ngay cả trong điều kiện làm việc đòi hỏi khắt khe nhất, SH 600 đóng vai trò cực kỳ quan trọng trong việc xây dựng và duy trì các hệ thống khí nén hoạt động ổn định và tin cậy, đặc biệt trong các ứng dụng cần sự linh hoạt cao với ống khí cỡ đại.

2. Thông số kỹ thuật chi tiết của CDC SH 600

(

3. Vật liệu và Cấu tạo của Khớp Nối Nhanh Khí Nén CDC SH 600

Khớp nối nhanh CDC SH 600 được chế tạo từ sự kết hợp của thép và đồng thau, những vật liệu cao cấp được lựa chọn để đảm bảo độ bền vượt trội và khả năng chống chịu cực cao trong các môi trường công nghiệp khắc nghiệt nhất. Cấu trúc của SH 600 được thiết kế đặc biệt dày dặn và vững chắc để đối phó với áp suất lớn và tải trọng cao liên tục:

• Thân chính: Phần thân được gia công từ thép hoặc đồng thau, là bộ phận chịu lực chính và chứa cơ cấu khóa bi. Vật liệu được chọn lựa kỹ lưỡng để chống lại mài mòn và ăn mòn.
• Đuôi chuột 21mm: Phần đuôi được thiết kế với các gờ (barbs) sâu và chắc chắn, được gia công chính xác để ôm chặt và giữ cố định ống mềm khí nén có đường kính trong 21mm, tạo ra một kết nối cực kỳ vững chắc và chống tuột hiệu quả ngay cả dưới áp lực lớn.
• Cơ cấu bi khóa: Bên trong khớp nối cái là hệ thống bi và lò xo mạnh mẽ, được thiết kế để chịu tải trọng cao, cho phép đầu nối đực (Male Plug, ví dụ dòng PM hoặc PH) được đẩy vào và khóa chặt một cách nhanh chóng, đồng thời giữ khí nén không bị rò rỉ.
• Vòng đệm và gioăng làm kín: Các bộ phận này được làm từ vật liệu chất lượng cao, có khả năng chịu mài mòn và biến dạng tốt, đảm bảo mối nối kín khít tuyệt đối khi kết nối với đầu đực, ngăn chặn thất thoát khí ngay cả dưới áp suất và rung động liên tục.

(

4. Ưu nhược điểm nổi bật của Khớp Nối Nhanh CDC SH 600

Ưu điểm:

• Tối ưu hóa cho lưu lượng khí cực lớn: Với đuôi chuột 21mm, SH 600 được thiết kế đặc biệt cho các ứng dụng đòi hỏi lưu lượng khí tối đa, đảm bảo truyền tải hiệu quả cho các thiết bị công suất cao nhất.
• Kết nối ống siêu chắc chắn: Thiết kế đuôi chuột với các gờ sâu và độ bám lớn cung cấp khả năng giữ ống vượt trội, cực kỳ an toàn ngay cả trong điều kiện áp suất cao và rung động mạnh.
• Thao tác nhanh chóng và tiện lợi: Cơ cấu bi khóa cho phép kết nối và ngắt kết nối với các đầu nối đực một cách nhanh chóng và dễ dàng, ngay cả với ống lớn, góp phần tăng cường năng suất và hiệu quả vận hành.
• Độ kín khí hoàn hảo: Thiết kế chính xác và các gioăng làm kín chất lượng cao đảm bảo hệ thống khí nén không bị thất thoát áp suất, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
• Độ bền vượt thời gian: Chế tạo từ thép và đồng thau, SH 600 có khả năng chịu đựng cực tốt các điều kiện khắc nghiệt nhất, chống mài mòn và ăn mòn, đảm bảo tuổi thọ sản phẩm cực kỳ lâu dài và hoạt động bền bỉ.

Nhược điểm:

• Yêu cầu kẹp ống hạng nặng: Do kích thước lớn và lưu lượng khí cao, việc sử dụng kẹp ống (hose clamp) loại Heavy-Duty và siết chặt đúng cách là cực kỳ quan trọng và không thể bỏ qua để đảm bảo an toàn tuyệt đối.
• Chuyên biệt cho khí nén: Sản phẩm được thiết kế và tối ưu hóa riêng cho các ứng dụng khí nén, không khuyến nghị sử dụng cho việc truyền tải các loại chất lỏng khác như nước, vì có thể ảnh hưởng đến hiệu suất làm kín và tuổi thọ sản phẩm.

5. Hướng dẫn lắp đặt và bảo trì Khớp Nối Nhanh Khí Nén SH 600 đúng cách và an toàn

Quy trình lắp đặt:

1. Lựa chọn ống chuẩn xác: Đảm bảo ống mềm khí nén có đường kính trong tương thích chính xác với đuôi chuột 21mm của SH 600. Sai lệch kích thước có thể dẫn đến rò rỉ hoặc tuột ống.
2. Chuẩn bị đầu ống: Cắt đầu ống một cách vuông vắn, không bị xước, vát hoặc méo mó. Loại bỏ mọi cặn bẩn, dăm nhựa, hoặc mảnh vụn có thể gây tắc nghẽn hoặc làm hỏng gioăng làm kín.
3. Lắp ống vào đuôi chuột: Đẩy mạnh đầu ống mềm vào phần đuôi chuột của SH 600. Với ống có đường kính lớn, việc làm ấm nhẹ đầu ống bằng nước nóng (không sôi) hoặc súng nhiệt có thể giúp làm mềm ống và giảm lực cản khi lắp đặt, giúp ống dễ dàng trượt qua các gờ. Đảm bảo ống được đẩy sâu hết cỡ, qua tất cả các gờ của đuôi chuột để đạt độ bám tối đa và an toàn nhất.
4. Siết kẹp ống: Sử dụng kẹp ống (thép không gỉ, loại Heavy-Duty hoặc Double Clamp cho ứng dụng cực áp) có kích thước phù hợp và siết chặt ngay phía sau phần gờ cuối cùng của đuôi chuột. Bước này cực kỳ quan trọng để ngăn chặn ống tuột ra do áp suất và rung động, đồng thời đảm bảo mối nối hoàn toàn kín khí.
5. Kiểm tra kết nối với đầu đực: Khi SH 600 đã được lắp ống chắc chắn, đẩy mạnh đầu nối đực (ví dụ: dòng PM hoặc PH có kích thước tương thích) vào đầu của SH 600 cho đến khi nghe tiếng "cạch" rõ ràng và khớp nối tự động khóa chặt. Kéo nhẹ để xác nhận kết nối đã an toàn và vững chắc trước khi đưa vào vận hành.

Lời khuyên bảo trì và vận hành:

• Luôn vận hành hệ thống trong giới hạn áp suất ($0 \sim 150$ PSI) và nhiệt độ ($0 \sim 60^\circ C$) được khuyến nghị để tối đa hóa tuổi thọ của khớp nối và đảm bảo an toàn vận hành tuyệt đối.
• Thực hiện kiểm tra định kỳ (đặc biệt quan trọng đối với các ứng dụng công nghiệp nặng, cường độ cao) các mối nối giữa ống và đuôi chuột, cũng như mối nối với đầu đực, để phát hiện sớm dấu hiệu rò rỉ khí (như tiếng rít, giảm áp suất bất thường hoặc dùng dung dịch nước xà phòng). Siết lại kẹp ống hoặc thay thế các bộ phận bị mòn/hỏng ngay lập tức.
• Khi cần ngắt kết nối các thiết bị, luôn kéo vòng khóa trên khớp nối cái (SH 600) về phía thân để nhả và nhẹ nhàng rút đầu nối đực ra. Tránh giật mạnh, xoắn hoặc sử dụng lực quá mức để bảo vệ cơ cấu bên trong và gioăng làm kín.
• Giữ cho khớp nối luôn sạch sẽ, tránh bụi bẩn, cặn bẩn, dầu hoặc các vật lạ lọt vào bên trong cơ chế khóa bi. Sự tích tụ của các tạp chất có thể làm hỏng gioăng làm kín, gây mài mòn và ảnh hưởng nghiêm trọng đến hiệu suất làm kín và tuổi thọ của khớp nối.

6. Ứng dụng thực tế của Khớp Nối Nhanh CDC SH 600 trong các ngành công nghiệp đòi hỏi cao

Khớp nối nhanh CDC SH 600, với thiết kế đuôi chuột 21mm, là giải pháp kết nối mạnh mẽ và không thể thiếu cho các ống mềm khí nén trong các hệ thống công nghiệp quy mô rất lớn, nơi đòi hỏi lưu lượng khí cực cao và khả năng kết nối linh hoạt cho các thiết bị công suất cực đại. Một số ứng dụng tiêu biểu bao tướng:

• Kết nối các thiết bị khí nén công suất cực lớn như búa khí nén công nghiệp, máy mài lớn, máy phun cát, các hệ thống làm mát bằng khí nén công suất cao, hoặc các thiết bị cấp khí cho dây chuyền sản xuất tự động hóa nặng.
• Sử dụng rộng rãi trong các ngành công nghiệp nặng như đóng tàu, khai khoáng, luyện kim, sản xuất ô tô tải, hoặc các nhà máy sản xuất vật liệu xây dựng quy mô lớn.
• Tạo các điểm kết nối nhanh trên các đường ống khí nén trục chính, cho phép dễ dàng thay đổi cấu hình hoặc bảo trì các thiết bị mà không ảnh hưởng lớn đến toàn bộ hệ thống.
• Trong các ứng dụng xây dựng (kết nối các máy nén khí công suất lớn đến các công cụ khí nén chuyên dụng), và các hệ thống cung cấp khí nén cho các thiết bị công nghiệp nặng khác.
• Hệ thống cấp khí cho các xi lanh khí nén công nghiệp siêu lớn, các bộ truyền động khí nén tải cực nặng, và các van điều khiển lưu lượng khí cực cao trong các hệ thống tự động hóa và điều khiển quy trình.

7. So sánh Khớp Nối Nhanh CDC SH với các dòng khớp nối cái khác

Dòng SH (Couplers with Hose Connections) là loại khớp nối cái được thiết kế để kết nối trực tiếp với ống mềm, là một phần thiết yếu của hệ thống khớp nối nhanh khí nén. CDC còn cung cấp một loạt các dòng khớp nối cái khác với vật liệu và chức năng đa dạng, đáp ứng mọi nhu cầu ứng dụng:

8. FAQ - Giải đáp những câu hỏi thường gặp về Khớp Nối Nhanh CDC SH 600

1. "SH 600 có thể dùng cho ống thép mềm hoặc ống bọc thép không?"
   • SH 600 được thiết kế chủ yếu cho các loại ống mềm khí nén (như PU, Nylon, cao su). Mặc dù có thể kết nối với một số loại ống thép mềm có đường kính trong tương thích, cần đảm bảo ống đủ dẻo để lắp vào đuôi chuột và có thể siết kẹp ống chặt. Đối với ống thép cứng hoặc ống bọc thép, bạn nên cân nhắc các loại đầu nối chuyên dụng có ren hoặc kẹp ống khác.
2. "Làm thế nào để xác định kích thước kẹp ống phù hợp cho SH 600?"
   • Bạn cần đo đường kính ngoài của ống mềm sau khi ống đã được lắp vào đuôi chuột của SH 600. Sau đó, chọn kẹp ống có phạm vi đường kính tương ứng với kích thước này. Nên sử dụng kẹp ống loại Heavy-Duty (ví dụ: kẹp Worm Drive lớn hoặc kẹp T-bolt) để đảm bảo độ bám tối đa và an toàn.
3. "Khớp nối này có chịu được môi trường hóa chất hoặc dầu mỡ không?"
   • SH 600 được chế tạo từ thép và đồng thau, có khả năng chống ăn mòn tương đối tốt. Tuy nhiên, nếu môi trường làm việc có hóa chất ăn mòn mạnh hoặc tiếp xúc thường xuyên với dầu mỡ, bạn nên kiểm tra khả năng tương thích của vật liệu (đặc biệt là các gioăng làm kín) với các chất đó để đảm bảo tuổi thọ và hiệu suất làm kín. Trong trường hợp cần thiết, có thể tìm kiếm các phiên bản vật liệu chuyên dụng hoặc các dòng khớp nối khác.
4. "Có cần xả áp suất trước khi tháo đầu nối đực khỏi SH 600 không?"
   • Tuyệt đối cần thiết. Luôn đảm bảo rằng hệ thống khí nén đã được xả hết áp suất tại điểm kết nối trước khi ngắt đầu nối đực khỏi SH 600. Việc tháo khớp nối khi còn áp suất có thể gây nguy hiểm nghiêm trọng (bung đầu nối, gây thương tích), hỏng hóc thiết bị, và làm giảm tuổi thọ của khớp nối.
5. "Tần suất thay thế gioăng bên trong SH 600 là bao lâu?"
   • Gioăng bên trong SH 600 được thiết kế để bền bỉ. Tuy nhiên, tần suất thay thế phụ thuộc vào cường độ sử dụng, chất lượng khí nén (có lẫn dầu, bụi, ẩm không), và nhiệt độ làm việc. Nếu bạn nhận thấy có dấu hiệu rò rỉ khí hoặc cơ chế khóa không còn trơn tru, đó là lúc cần kiểm tra và thay thế gioăng. Giữ khí nén sạch và khô sẽ kéo dài tuổi thọ của gioăng.

9. Kết luận

Khớp Nối Nhanh Khí Nén Bi Cái Đuôi Chuột 21mm CDC SH 600 là một giải pháp kết nối mạnh mẽ, đáng tin cậy và hiệu quả cho các hệ thống khí nén sử dụng ống mềm có đường kính lớn và đòi hỏi lưu lượng khí cực cao. Với thiết kế đuôi chuột chắc chắn và cấu tạo bền bỉ từ thép/đồng thau, sản phẩm này đảm bảo sự ổn định và tối ưu hóa hiệu suất cho các ứng dụng công nghiệp nặng, nơi cần truyền tải khí nén với công suất tối đa và khả năng kết nối linh hoạt.

Bạn đang tìm kiếm một khớp nối cái đuôi chuột 21mm chất lượng cao, siêu bền và hiệu quả cho hệ thống khí nén công nghiệp của mình? Hãy chọn ngay CDC SH 600!

10. Nơi mua khớp nối nhanh khí nén CDC chính hãng tại Việt Nam?

Ưu tiên mua tại website sàn thương mại điện tử Mecsu.vn

Để đảm bảo mua được khớp nối nhanh khí nén CDC SH 600 chính hãng với chất lượng và dịch vụ tốt nhất, bạn nên đặt hàng tại Mecsu.vn:

• Cam kết sản phẩm chính hãng, đầy đủ chứng nhận xuất xứ và chất lượng.
• Trải nghiệm mua sắm trực tuyến thuận tiện, giao diện dễ sử dụng, giúp bạn tìm kiếm và đặt hàng nhanh chóng.
• Dịch vụ giao hàng toàn quốc nhanh chóng, an toàn và đáng tin cậy.
• Đội ngũ tư vấn viên và kỹ thuật viên chuyên nghiệp luôn sẵn lòng hỗ trợ, giải đáp mọi thắc mắc của bạn, giúp bạn lựa chọn sản phẩm phù hợp nhất.

Link sản phẩm tại Mecsu.vn: https://mecsu.vn/ca/113941
Hotline: 1800 8137
