Khớp Nối Nhanh Khí Nén Bi Cái Ren Trong Đồng Rc1/2 CDC SP 04S

Khớp Nối Nhanh Khí Nén **Đầu Cái** Ren Trong Đồng Rc1/2 CDC SP 04S: Giải Pháp Kết Nối Công Suất Lớn, An Toàn và Bền Bỉ Cho Hệ Thống Khí Nén

Trong các hệ thống khí nén công nghiệp yêu cầu lưu lượng khí cực lớn và độ tin cậy cao, việc lựa chọn khớp nối nhanh có kích thước phù hợp và khả năng chịu tải tốt là yếu tố then chốt. Khớp Nối Nhanh Khí Nén Đầu Cái Ren Trong Đồng Rc1/2 CDC SP 04S (SPS04) là một giải pháp vượt trội, được thiết kế để đáp ứng những nhu cầu này. Là sản phẩm lớn nhất trong dòng SP Couplers của CDC Pneumatics (Hàn Quốc) được liệt kê, SPS04 được chế tạo từ vật liệu đồng thau cao cấp, mang lại khả năng chống ăn mòn và độ bền vượt trội trong nhiều môi trường làm việc khắc nghiệt. Với kích thước ren trong Rc1/2, khớp nối này lý tưởng cho các đường ống chính hoặc các thiết bị có yêu cầu lưu lượng khí/chất lỏng cực kỳ lớn. Điểm đặc biệt của khớp nối SP-S là cơ chế bi cái (socket) tích hợp van chuyển đổi hai chiều ở cả bi cái và bi đực (plug), đảm bảo độ kín khí cao ngay cả trong điều kiện chân không 10mmHg và khả năng tự động đóng van khi ngắt kết nối. Điều này không chỉ giảm thiểu tối đa sự thất thoát khí và nguy cơ tai nạn, mà còn tối ưu hóa hiệu quả vận hành. SPS04 là lựa chọn lý tưởng cho các ứng dụng công nghiệp nặng đòi hỏi sự kết nối nhanh, an toàn và khả năng truyền tải lưu lượng lớn, bao gồm khí nén, nước, xăng, dầu và hơi nước.

1. Giới thiệu tổng quan về Khớp Nối Nhanh Khí Nén CDC SP 04S (SPS04)

Khớp nối nhanh khí nén CDC model SPS04 là loại khớp nối **đầu cái** (socket) với **ren trong** Rc1/2, được chế tạo từ đồng thau chất lượng cao. Sản phẩm này thuộc dòng SP Couplers (Brass) của CDC Pneumatics, một thương hiệu uy tín đến từ Hàn Quốc. Được thiết kế để đơn giản hóa quá trình kết nối và ngắt kết nối trong hệ thống khí nén, SPS04 nổi bật với tính năng an toàn cao và độ kín khí vượt trội. Khớp nối này có van chuyển đổi tích hợp ở cả bi cái và bi đực, giúp ngăn chặn rò rỉ khí khi ngắt kết nối và đảm bảo hoạt động hiệu quả ngay cả trong điều kiện chân không 10mmHg. Sự kết hợp giữa vật liệu đồng bền bỉ, thiết kế thông minh và khả năng chịu áp suất lên đến 30kgf/cm² (3000Kpa) cho kích thước Rc1/2, biến SPS04 thành một lựa chọn lý tưởng cho các hệ thống khí nén, nước, xăng, dầu và hơi nước trong môi trường công nghiệp đa dạng, đặc biệt là các ứng dụng yêu cầu lưu lượng khí/chất lỏng cực lớn.

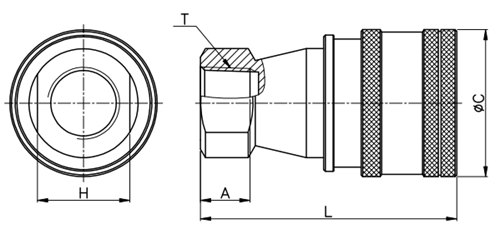

2. Thông số kỹ thuật chi tiết của CDC SP 04S (SPS04)

3. Đặc tính nổi bật và Ưu điểm của Khớp Nối Nhanh CDC SP 04S

Khớp nối nhanh CDC SP 04S mang lại nhiều lợi ích và đặc tính vượt trội:

• Dễ dàng xử lý chất lỏng: Sản phẩm có thể được sử dụng linh hoạt cho khí nén, nước, xăng, dầu và hơi nước, đáp ứng nhu cầu đa dạng trong các ngành công nghiệp.
• Hiệu quả trong môi trường chân không: Khớp nối duy trì độ kín khí cao ngay cả trong điều kiện chân không 10mmHg khi ngắt kết nối, giảm thiểu sự thất thoát khí và đảm bảo hiệu suất hệ thống.
• Độ kín khí và độ bền cao: Nhờ có van chuyển đổi tích hợp ở cả bi cái và bi đực, khớp nối này có độ kín khí và độ bền vượt trội so với các loại khớp nối thông thường.
• An toàn tối đa: Là khớp nối loại chuyển đổi hai chiều (two-way switching type), đảm bảo an toàn tuyệt đối trong quá trình sử dụng và khi ngắt kết nối.
• Chất liệu đồng bền bỉ: Được làm từ đồng thau, khớp nối có khả năng chống ăn mòn tốt, chịu được điều kiện làm việc khắc nghiệt và kéo dài tuổi thọ sản phẩm.
• Phạm vi nhiệt độ và áp suất rộng: Hoạt động ổn định trong dải nhiệt độ từ -20°C đến 80°C và chịu áp suất lên đến 30kgf/cm², phù hợp với nhiều ứng dụng công nghiệp. (Lưu ý: áp suất tối đa thấp hơn so với các kích thước nhỏ hơn để đảm bảo an toàn cho kích thước lớn).

4. Cấu tạo và Nguyên lý hoạt động của Khớp Nối Nhanh SP-S

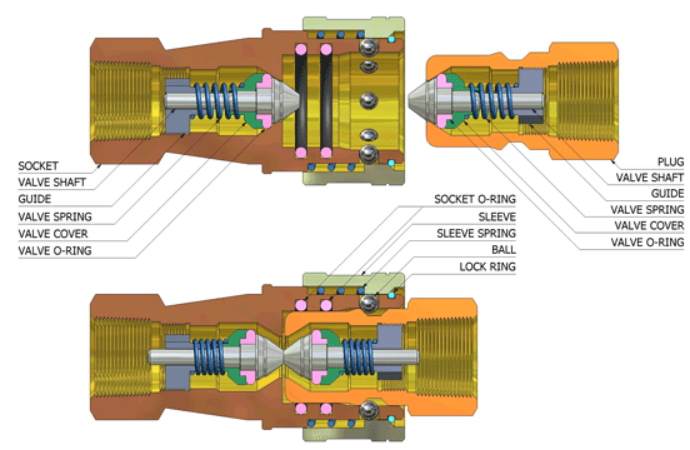

Khớp nối nhanh SP-S bao gồm hai phần chính: bi cái (Socket) và bi đực (Plug). Cơ chế hoạt động được minh họa chi tiết qua hình ảnh cắt lớp dưới đây:

• Cấu tạo chung: Cả bi cái và bi đực đều được trang bị van (Valve), lò xo van (Valve Spring) và vòng đệm O-ring (Valve O-Ring) để đảm bảo độ kín khí.
• Khi kết nối: Khi bi đực (Plug) được đẩy vào bi cái (Socket), lực đẩy sẽ nén lò xo van của cả hai bộ phận, làm mở van và cho phép dòng khí/chất lỏng đi qua. Các viên bi (Ball) được giữ bởi vòng khóa (Lock Ring) sẽ ôm chặt lấy bi đực, cố định kết nối.
• Khi ngắt kết nối: Khi vòng tay áo (Sleeve) của bi cái được kéo về phía sau, các viên bi sẽ được giải phóng, cho phép bi đực được rút ra. Đồng thời, lò xo van của cả hai phần sẽ đẩy van về vị trí đóng, ngăn chặn sự rò rỉ khí/chất lỏng ra ngoài. Đây chính là cơ chế tự động ngắt dòng và đảm bảo an toàn.
• Cơ chế Two-way switching: Đảm bảo rằng cả bi cái và bi đực đều đóng van khi ngắt kết nối, tối đa hóa sự an toàn và hiệu quả, đặc biệt khi hệ thống vẫn còn áp suất.

5. Hướng dẫn lắp đặt và bảo trì Khớp Nối Nhanh CDC SP 04S

Quy trình lắp đặt:

1. Chuẩn bị ren: Đảm bảo phần ren của đường ống hoặc thiết bị sạch sẽ, không có cặn bẩn hay ba via. Có thể sử dụng băng tan (PTFE tape) hoặc keo làm kín ren chuyên dụng để đảm bảo độ kín tối ưu.
2. Lắp khớp nối: Vặn khớp nối bi cái (socket) SPS04 vào ren của đường ống hoặc thiết bị. Sử dụng cờ lê phù hợp với kích thước lục giác để vặn chặt, nhưng không vặn quá mức có thể làm hỏng ren hoặc khớp nối.
3. Kết nối với bi đực: Đảm bảo bi đực (plug) sạch sẽ. Kéo vòng tay áo (sleeve) trên bi cái về phía sau, sau đó đẩy bi đực vào. Nhả vòng tay áo để bi cái tự động khóa bi đực lại. Kéo nhẹ để kiểm tra xem kết nối đã chắc chắn chưa.
4. Kiểm tra rò rỉ: Sau khi lắp đặt toàn bộ hệ thống, cấp áp suất và sử dụng dung dịch nước xà phòng hoặc thiết bị phát hiện rò rỉ chuyên dụng để kiểm tra tất cả các mối nối.

Lời khuyên bảo trì và vận hành:

• Luôn vận hành khớp nối trong phạm vi áp suất và nhiệt độ làm việc cho phép (-20°C ~ 80°C và 0 ~ 30kgf/cm²).
• Đảm bảo chất lỏng hoặc khí nén đi qua khớp nối sạch sẽ, không chứa các hạt rắn, bụi bẩn hoặc độ ẩm quá mức có thể gây mài mòn gioăng hoặc van bên trong.
• Thực hiện kiểm tra định kỳ trực quan các khớp nối để phát hiện sớm dấu hiệu mài mòn, hư hỏng hoặc rò rỉ. Thay thế kịp thời các khớp nối bị hỏng để duy trì hiệu suất và an toàn.
• Khi ngắt kết nối, hãy đảm bảo rằng áp suất trong đường ống đã được xả hết nếu có thể. Sau đó, kéo vòng tay áo về phía sau và nhẹ nhàng rút bi đực ra. Tránh giật mạnh hoặc tác động lực không cần thiết.

6. Ứng dụng thực tế của Khớp Nối Nhanh CDC SP 04S

Với tính linh hoạt cao trong việc xử lý nhiều loại chất lỏng và độ bền vượt trội, khớp nối nhanh CDC SP 04S được ứng dụng rộng rãi trong nhiều ngành công nghiệp và thiết bị khác nhau:

• Hệ thống khí nén công nghiệp quy mô lớn: Kết nối các thiết bị, máy móc công suất cao, đường ống khí nén chính, nơi yêu cầu lưu lượng khí lớn và ổn định.
• Hệ thống thủy lực áp suất thấp: Dùng cho các đường dẫn dầu, nhớt trong các hệ thống thủy lực không yêu cầu áp suất quá cao, hoặc các hệ thống bôi trơn.
• Hệ thống truyền tải chất lỏng: Kết nối nhanh các đường ống dẫn nước, xăng hoặc các loại hóa chất không ăn mòn đồng trong các quy trình sản xuất, thí nghiệm.
• Thiết bị kiểm tra và bảo trì: Dùng để kết nối nhanh các thiết bị kiểm tra áp suất, đồng hồ đo, hoặc các dụng cụ bảo trì vào hệ thống.
• Các ứng dụng đa năng: Nhờ khả năng tương thích với nhiều loại chất lỏng, SPS04 là lựa chọn linh hoạt cho các ứng dụng đa ngành cần sự kết nối nhanh và an toàn.

7. So sánh Khớp Nối Nhanh SP-S Đồng với các loại khác

So với các loại khớp nối nhanh khác trên thị trường, dòng SP-S bằng đồng của CDC có những ưu điểm nổi bật:

8. FAQ - Giải đáp những câu hỏi thường gặp về Khớp Nối Nhanh CDC SP 04S

1. "Khớp nối SPS04 có dùng được cho nước không?"
   • Có, khớp nối SPS04 được thiết kế để sử dụng cho nhiều loại chất lỏng bao gồm nước, xăng, dầu, hơi nước và khí nén.
2. "Tại sao khớp nối này lại an toàn hơn?"
   • Sản phẩm có van chuyển đổi tích hợp ở cả bi cái và bi đực (two-way switching type), giúp tự động đóng van khi ngắt kết nối, ngăn ngừa rò rỉ khí/chất lỏng và giảm nguy cơ tai nạn.
3. "Khớp nối có chịu được môi trường nhiệt độ cao không?"
   • Khớp nối này có thể hoạt động trong dải nhiệt độ rộng từ -20°C đến 80°C, phù hợp với hầu hết các môi trường công nghiệp.
4. "Làm thế nào để phân biệt khớp nối bi cái và bi đực?"
   • Bi cái (Socket) là phần có cơ chế khóa (thường có vòng tay áo để kéo lùi) và chứa các viên bi giữ bi đực. Bi đực (Plug) là phần đầu trơn hoặc có rãnh để cắm vào bi cái. Hình ảnh cắt lớp (image_f1dad3.png) minh họa rõ ràng hai phần này.
5. "Khớp nối SPS04 có thể dùng cho đường ống khí nén có áp suất tối đa bao nhiêu?"
   • Đối với khớp nối ren Rc1/2 (SPS04), phạm vi áp suất làm việc là 0 ~ 30 kgf/cm² (3000 KPa).

9. Kết luận

Khớp Nối Nhanh Khí Nén Đầu Cái Ren Trong Đồng Rc1/2 CDC SP 04S (SPS04) là một thành phần thiết yếu cho các hệ thống khí nén và chất lỏng, mang lại sự tiện lợi, an toàn và độ bền cao. Với thiết kế thông minh, vật liệu đồng chất lượng và khả năng hoạt động ổn định trong nhiều điều kiện, sản phẩm này là sự lựa chọn đáng tin cậy để tối ưu hóa hiệu suất và sự an toàn cho các ứng dụng công nghiệp của bạn.

Bạn đang tìm kiếm một giải pháp kết nối nhanh chóng, an toàn và bền bỉ cho hệ thống khí nén hoặc chất lỏng của mình? Hãy lựa chọn ngay Khớp Nối Nhanh Khí Nén Đầu Cái Ren Trong Đồng Rc1/2 CDC SP 04S!
