Đầu Nối Nhanh Khí Nén Xuyên Vách Phi 10 mm CDC PMM 10

Đầu Nối Nhanh Khí Nén Xuyên Vách Phi 10mm CDC PMM 10: Giải Pháp Kết Nối Linh Hoạt Qua Vách Ngăn

Trong các hệ thống khí nén đòi hỏi khả năng kết nối ống qua các vách ngăn hoặc panel, sản phẩm Đầu Nối Nhanh Khí Nén Xuyên Vách CDC PMM 10 là một lựa chọn lý tưởng. Thuộc dòng One-Touch Fittings của CDC Pneumatics (Hàn Quốc), PMM 10 được thiết kế chuyên biệt để kết nối hai đoạn ống khí nén có cùng đường kính ngoài 10mm thông qua một lỗ trên vách. Với khả năng lắp đặt và tháo rời nhanh chóng bằng một chạm, cùng thiết kế bulkhead union mạnh mẽ, đầu nối này đảm bảo hiệu suất vượt trội và độ tin cậy cao trong mọi ứng dụng công nghiệp.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén CDC PMM 10

Đầu nối nhanh khí nén model PMM 10 của CDC được thiết kế để sử dụng trong các hệ thống đường ống khí nén. Sản phẩm này cho phép kết nối nhanh chóng và chắc chắn hai đoạn ống khí nén có đường kính ngoài 10mm, đặc biệt phù hợp cho các ứng dụng xuyên vách hoặc qua panel. Đây là một loại đầu nối xuyên vách (Bulkhead Union), rất hữu ích khi bạn cần dẫn đường ống khí nén từ mặt này sang mặt khác của một tủ điện, bảng điều khiển, hoặc bất kỳ vách ngăn nào. Với khả năng lắp đặt và tháo rời dễ dàng, sản phẩm này giúp đơn giản hóa quá trình lắp đặt và bảo trì.

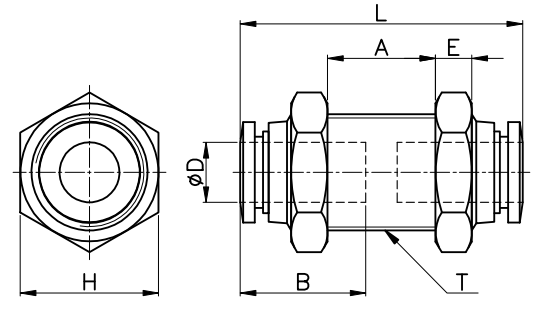

2. Thông số kỹ thuật chi tiết của CDC PMM 10

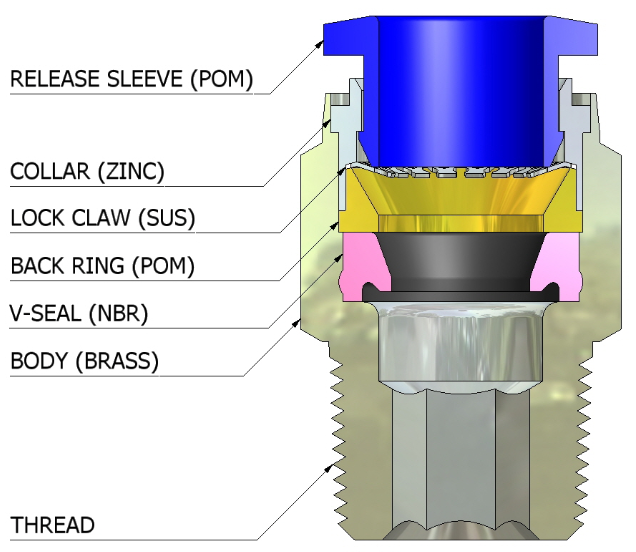

3. Vật liệu và Cấu tạo của Đầu Nối Nhanh Khí Nén CDC PMM 10

Đầu nối nhanh CDC PMM 10 được cấu tạo từ các vật liệu chất lượng cao, đảm bảo độ bền và hiệu quả hoạt động:

• Thân (Body): Được làm từ đồng thau (Brass), mang lại khả năng chống ăn mòn và độ bền vượt trội.
• Ống giữ (Release Sleeve): Làm từ POM (Polyoxymethylene), có độ cứng và khả năng chịu mài mòn tốt.
• Cổ áo (Collar): Bằng ZINC.
• Kẹp giữ (Lock Claw): Bằng thép không gỉ (SUS), đảm bảo giữ ống chắc chắn và bền bỉ theo thời gian.
• Vòng đệm lưng (Back Ring): Bằng POM (Polyoxymethylene), giúp định vị và hỗ trợ.
• Phớt (V-Seal / O-Ring): Bằng NBR (Cao su Nitrile Butadiene), cung cấp khả năng làm kín vượt trội, chống rò rỉ khí hiệu quả.

4. Ưu nhược điểm nổi bật của Đầu Nối Nhanh CDC PMM 10

Ưu điểm:

• Kết nối xuyên vách tiện lợi: Thiết kế bulkhead union cho phép dễ dàng dẫn đường ống khí nén qua các vách ngăn hoặc panel.
• Vật liệu chất lượng cao: Thân bằng đồng thau và các bộ phận khác từ SUS, POM, NBR đảm bảo độ bền và tuổi thọ sản phẩm.
• Lắp đặt và tháo rời dễ dàng: Tính năng "một chạm" giúp việc lắp đặt và tháo ống trở nên cực kỳ nhanh chóng và tiện lợi, không cần dùng dụng cụ.
• Kết nối đáng tin cậy: Đảm bảo kết nối chắc chắn và kín khí, hạn chế tối đa rò rò rỉ, giúp hệ thống hoạt động ổn định.
• Phạm vi nhiệt độ và áp suất phù hợp: Hoạt động ổn định trong dải áp suất từ $0 \sim 150$ PSI và nhiệt độ từ $0 \sim 60^\circ C$.

Nhược điểm:

• Chỉ dùng cho khí nén: Sản phẩm được khuyến nghị chỉ sử dụng cho khí nén, không dùng cho các loại khí hoặc chất lỏng khác, đặc biệt là nước.
• Yêu cầu lỗ khoét chính xác: Cần khoét lỗ trên vách ngăn với kích thước ren M18x1.0p chính xác để đảm bảo lắp đặt đúng cách.

5. Hướng dẫn lắp đặt và sử dụng Đầu Nối Nhanh Khí Nén PMM 10 hiệu quả

Lắp đặt:

1. Chuẩn bị lỗ trên vách: Khoét một lỗ có ren M18x1.0p trên vách hoặc panel nơi bạn muốn lắp đặt đầu nối.
2. Lắp đầu nối: Vặn phần thân ren của đầu nối PMM 10 vào lỗ đã chuẩn bị cho đến khi chắc chắn. Sử dụng hai đai ốc đi kèm để cố định chặt đầu nối trên vách.
3. Chuẩn bị ống: Sử dụng dao cắt ống chuyên dụng để cắt ống khí nén phi 10mm vuông góc và loại bỏ mọi bavia ở mặt cắt, đảm bảo bề mặt nhẵn mịn để kết nối kín.
4. Kết nối ống: Đẩy mạnh và dứt khoát ống vào cả hai đầu của đầu nối nhanh PMM 10 cho đến khi ống chạm vào đáy và được kẹp chặt. Kiểm tra bằng cách kéo nhẹ ống để đảm bảo ống đã được giữ chắc chắn.

Sử dụng và Bảo trì:

• Đảm bảo hệ thống khí nén hoạt động trong dải áp suất ($0 \sim 150$ PSI) và nhiệt độ ($0 \sim 60^\circ C$) cho phép của đầu nối.
• Kiểm tra định kỳ các mối nối để phát hiện sớm các dấu hiệu rò rỉ khí hoặc hư hỏng.
• Khi tháo ống, chỉ cần đẩy vòng nhả (release sleeve) vào và kéo ống ra. Không dùng lực mạnh hoặc dụng cụ để tháo ống.

6. Ứng dụng thực tế của Đầu Nối Nhanh CDC PMM 10 trong công nghiệp

Đầu nối nhanh CDC PMM 10 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối xuyên vách hiệu quả và độ tin cậy cao:

• Dẫn đường ống khí nén qua các tủ điều khiển, bảng điện hoặc panel máy móc.
• Trong các thiết bị tự động hóa, robot, hoặc các ứng dụng cần đi dây khí nén gọn gàng và an toàn.
• Ứng dụng trong ngành điện tử, bán dẫn, nơi cần sự chính xác và sạch sẽ trong đường ống khí nén.
• Hệ thống máy móc, thiết bị sản xuất cần kết nối ống khí nén qua các bộ phận máy.

7. So sánh Đầu Nối Nhanh CDC PMM với các dòng đầu nối khác

Dòng PMM (Bulkhead Union) là loại đầu nối nhanh dùng để xuyên vách của CDC. CDC còn cung cấp các dòng đầu nối khác với vật liệu và chức năng đa dạng:

8. FAQ - Câu hỏi thường gặp về Đầu Nối Nhanh CDC PMM 10

1. "Đầu nối PMM 10 có dùng được cho ống khí nén phi 8mm không?"
   • Không. Đầu nối PMM 10 được thiết kế chuyên biệt để kết nối ống 10mm. Để kết nối với ống 8mm, bạn cần sử dụng mã sản phẩm PMM08 hoặc các loại đầu nối phù hợp khác.
2. "Sản phẩm này có dùng được cho nước không?"
   • Không. Theo thông số kỹ thuật, sản phẩm PMM 10 không được khuyến nghị sử dụng cho ứng dụng nước, chỉ dành cho khí nén.
3. "Làm thế nào để biết khi nào cần thay thế đầu nối?"
   • Các dấu hiệu cần thay thế bao gồm: rò rỉ khí tại mối nối, ống bị tuột ra dễ dàng dù đã đẩy chặt, hoặc thân đầu nối có dấu hiệu hư hỏng vật lý nghiêm trọng như nứt, biến dạng.
4. "Kích thước lỗ khoan cần thiết cho PMM 10 là bao nhiêu?"
   • Bạn cần khoan lỗ có ren M18x1.0p để lắp đặt PMM 10.
5. "Đầu nối này có thể tái sử dụng không?"
   • Có. Đầu nối CDC PMM 10 được thiết kế để có thể tháo rời và tái sử dụng nhiều lần, miễn là các bộ phận làm kín và kẹp giữ vẫn còn trong tình trạng tốt.

9. Kết luận

Đầu Nối Nhanh Khí Nén Xuyên Vách Phi 10mm CDC PMM 10 là một giải pháp thiết yếu cho việc dẫn đường ống khí nén qua các vách ngăn trong hệ thống công nghiệp. Với thiết kế chắc chắn, vật liệu bền bỉ và khả năng lắp đặt "một chạm", sản phẩm này đảm bảo hiệu suất ổn định và tuổi thọ cao, góp phần tối ưu hóa không gian và sự gọn gàng cho hệ thống khí nén của bạn.

Cần đầu nối nhanh khí nén xuyên vách chất lượng? Hãy chọn CDC PMM 10!
