Đầu Nối Nhanh Khí Nén Cong Đen Phi 8 mm Ren Ngoài 1/2" CDC MPL 0804

Đầu Nối Nhanh Khí Nén Cong CDC MPL 08-04 (Ống 8mm, Ren 1/2"): Giải Pháp Kết Nối Đặc Thù, Lưu Lượng Lớn

Khi hệ thống khí nén của bạn yêu cầu một kết nối đặc thù: đưa một đường ống phi 8mm vào một cổng ren lớn 1/2 inch (ren 21), bạn cần một giải pháp chuyên dụng và đáng tin cậy. Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 08-04 chính là linh kiện giảm bậc (reducer) được thiết kế để giải quyết chính xác bài toán này, đảm bảo một mối nối chắc chắn, kín khí và chuyên nghiệp.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 08-04

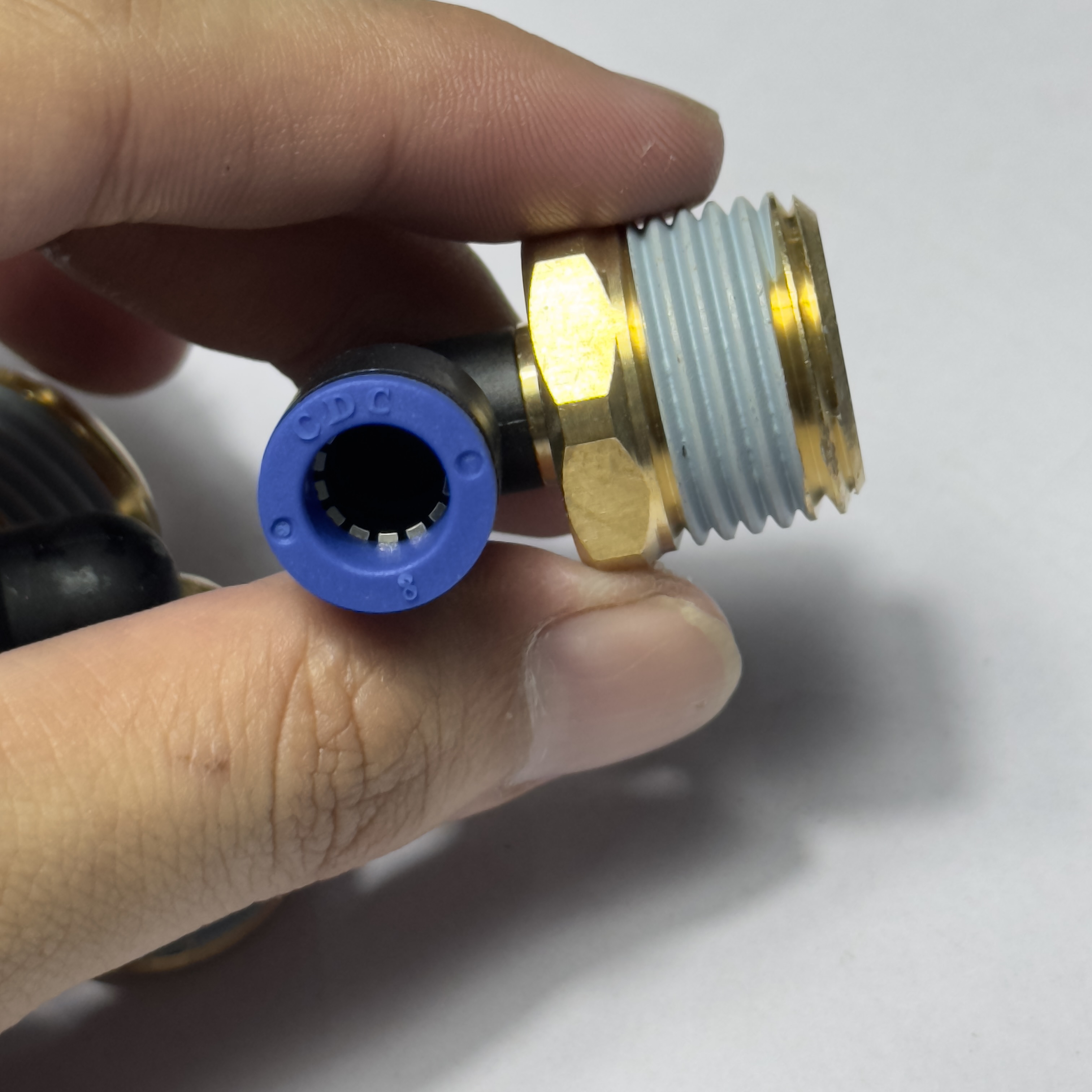

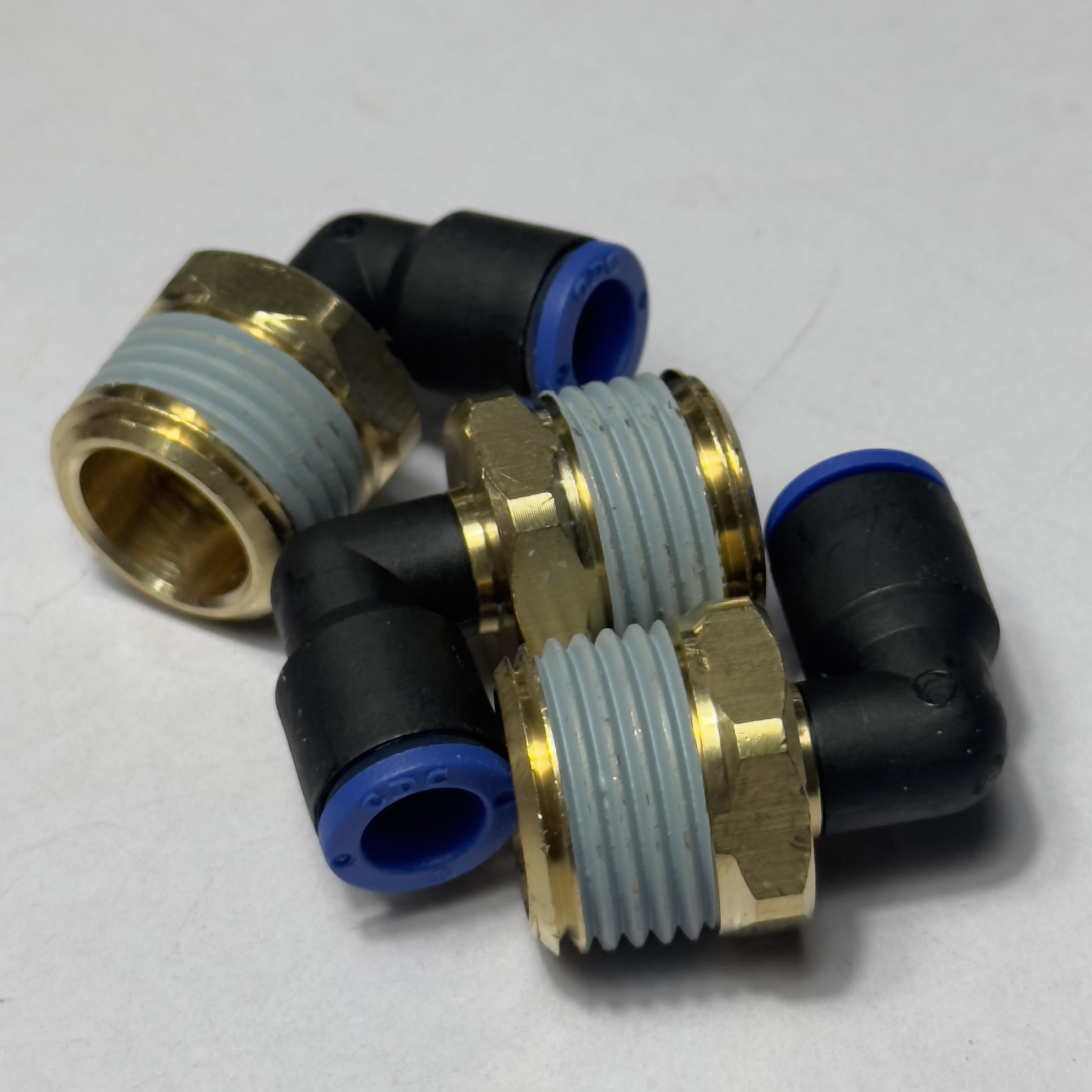

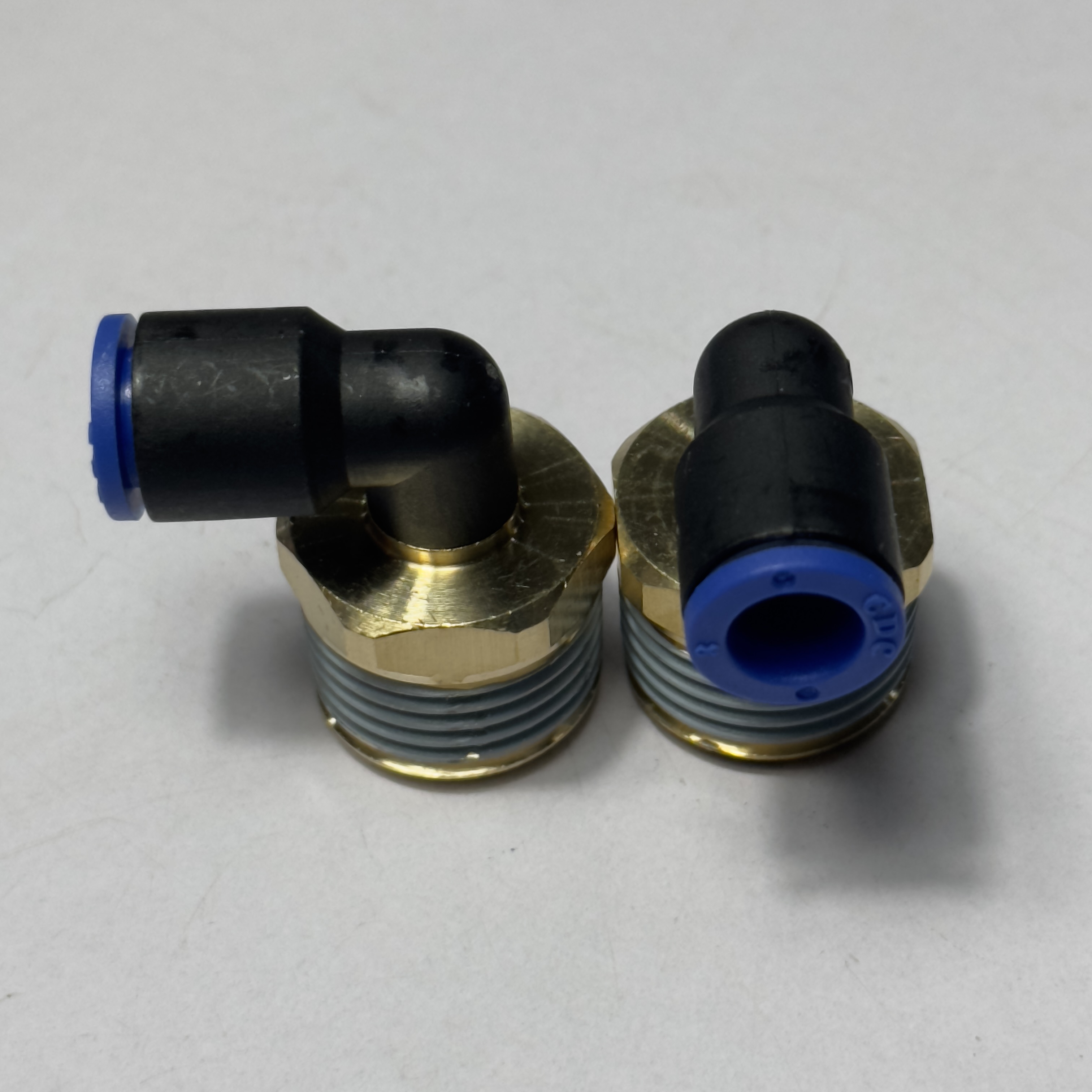

Đầu nối nhanh khí nén cong model MPL 08-04 của thương hiệu CDC Pneumatics (Hàn Quốc) được thiết kế để tạo ra một mối nối vuông góc 90 độ giữa ống dẫn khí nén có đường kính ngoài 8mm và một cổng ren trong kích thước lớn 1/2 inch. Với cơ chế "một chạm" (one-touch) và thiết kế khuỷu thông minh, MPL 08-04 mang lại sự tiện lợi tối đa trong lắp đặt, đặc biệt khi cần kết nối các kích thước không đồng nhất.

Ứng dụng chính (Uses):

• Kết nối các đường ống điều khiển, ống tín hiệu (8mm) vào thân các van khí nén, xy lanh lớn có cổng 1/2".
• Dẫn khí từ đường ống chính vào các cảm biến, đồng hồ đo áp suất có cổng ren lớn.

2. Đặc điểm nổi bật và Lợi ích chính

• Lắp đặt "một chạm": Kết nối và tháo ống khí 8mm dễ dàng, nhanh chóng mà không cần dụng cụ.
• Thiết kế khuỷu 90 độ: Giúp định hướng dòng khí, giảm căng thẳng cho ống và làm cho hệ thống trông gọn gàng, chuyên nghiệp hơn.

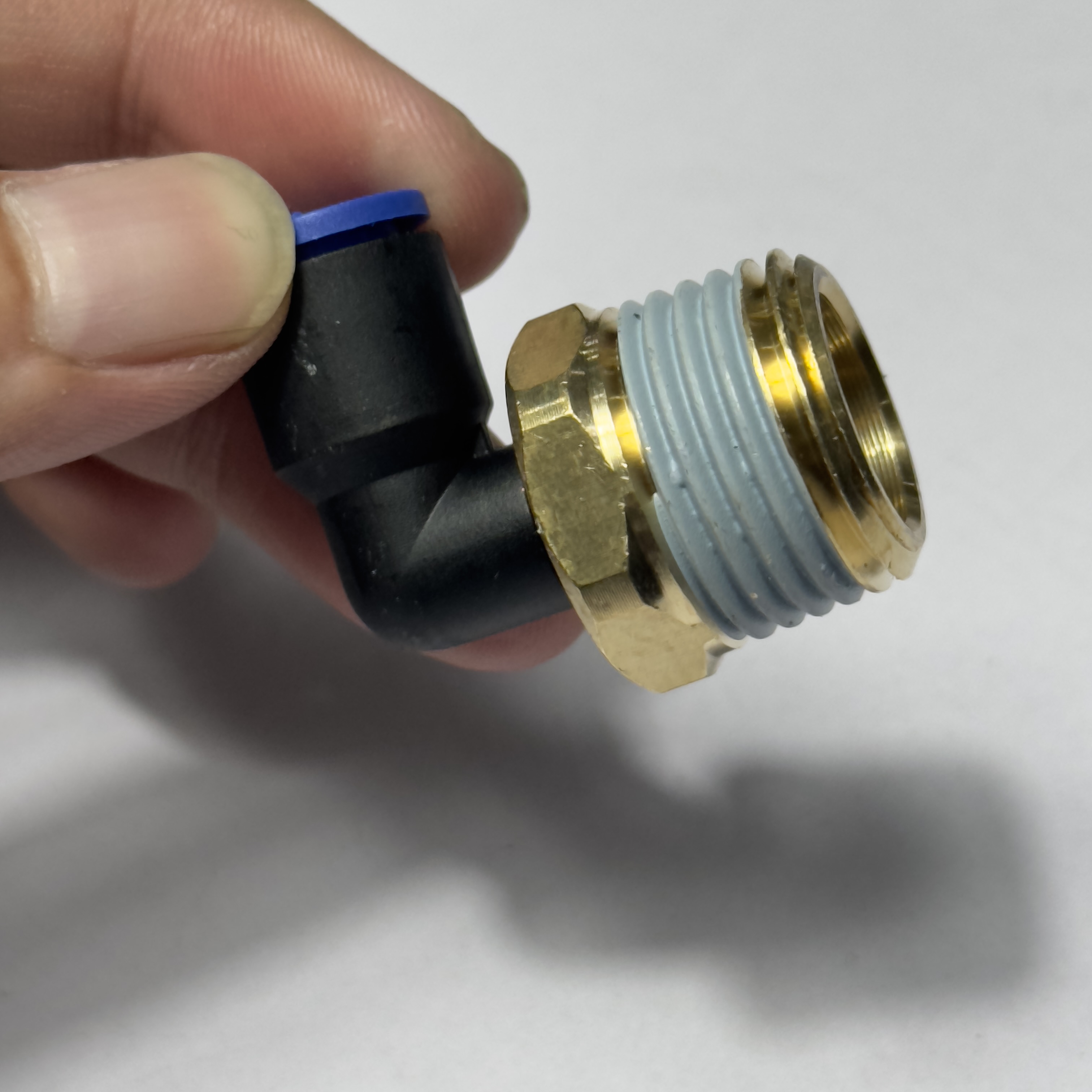

• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay 360 độ quanh thân ren BODY(BRASS) để dễ dàng điều chỉnh hướng lắp đặt.
• Độ kín cao: Đảm bảo bởi phớt SEAL(NBR) cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT, ngăn chặn rò rỉ khí.
• Vật liệu chất lượng: Chế tạo từ PA66, Đồng thau (BRASS), Thép không gỉ (SUS) và cao su NBR, cho độ bền và khả năng chống ăn mòn tốt.

3. Thông số kỹ thuật chi tiết của CDC MPL 08-04

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 08-04:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 08-04

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 8mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ tự động bám chặt vào thành ống, phớt SEAL(NBR) tạo độ kín khí.
• Tháo ống: Nhấn đều vòng RELEASE SLEEVE(PA66) để giải phóng móng kẹp và nhẹ nhàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Dùng ống khí (PU, PA, PE) đường kính ngoài 8mm. Dùng dao cắt chuyên dụng để cắt đầu ống vuông và phẳng.
   ((alt text: "Ống khí 8mm được cắt phẳng, không có vết xước, sẵn sàng để lắp vào đầu nối MPL 08-04")
2. Lắp ống: Đẩy mạnh ống vào đầu nối cho đến khi đi hết hành trình và cảm thấy chặt.
3. Kết nối ren: Vặn phần ren R 1/2" vào cổng ren tương ứng. Sử dụng cờ lê 21mm để siết chặt phần BODY(BRASS).
   ((alt text: "Dùng cờ lê 21mm siết đầu nối MPL 08-04 vào một cổng ren 1/2 inch")
4. Kiểm tra: Cấp khí và kiểm tra rò rỉ bằng nước xà phòng.

7. Lưu ý khi lựa chọn và bảo quản

• Luôn chọn đúng model MPL 08-04 cho ống 8mm và ren R 1/2".
• Đảm bảo bề mặt ống không bị trầy xước để phớt làm kín hoạt động tốt nhất.

8. FAQ - Câu hỏi thường gặp về CDC MPL 08-04

1. "Ren 1/2 inch này có phải là ren 21 không?"
   • Chào bạn, vâng đúng rồi ạ. Ren R 1/2 inch có đường kính ngoài khoảng 20.9mm. Trong kỹ thuật, nó thường được gọi là "ren 21".
2. "Tại sao lại cần kết nối ống 8mm vào ren lớn như 1/2 inch?"
   • Đây là một ứng dụng đặc thù nhưng khá phổ biến. Ví dụ, bạn có một xy lanh lớn với cổng ren 1/2", nhưng đường khí để điều khiển (pilot) cho nó chỉ cần lưu lượng của ống 8mm. Đầu nối MPL 08-04 giúp giải quyết việc này một cách gọn gàng và chuyên nghiệp.
3. "Loại này có cần quấn thêm băng tan (cao su non) không?"
   • Đầu nối MPL 08-04 đã có sẵn một lớp keo làm kín trên ren. Trong hầu hết trường hợp, bạn không cần quấn thêm băng tan.
4. "Đầu nối có xoay được không?"
   • Có ạ. Phần vỏ nhựa màu đen có thể xoay 360 độ so với phần thân ren bằng đồng, giúp bạn dễ dàng điều chỉnh hướng ống sau khi đã siết chặt ren.
5. "Mua đầu nối CDC chính hãng ở đâu tại Việt Nam?"
   • Để đảm bảo mua đúng hàng chính hãng CDC Pneumatics với chất lượng tốt nhất, bạn nên mua tại các nhà phân phối ủy quyền. Mecsu.vn là nhà phân phối uy tín hàng đầu, cam kết sản phẩm chính hãng, giá cả cạnh tranh và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Bạn có thể đặt hàng trực tiếp qua website hoặc hotline của Mecsu.

9. Kết luận

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 08-04 (Ống 8mm, Ren 1/2") là một giải pháp kết nối giảm bậc hiệu quả, đáng tin cậy và cực kỳ linh hoạt. Với thông số kỹ thuật rõ ràng, vật liệu chất lượng và thiết kế tiện dụng, sản phẩm này giúp đơn giản hóa việc lắp đặt và bảo trì.

Bạn cần một giải pháp kết nối ống khí 8mm với ren 1/2" nhanh chóng và chắc chắn? CDC MPL 08-04 chính là câu trả lời!
