Đầu Nối Nhanh Khí Nén Cong Đen Phi 4 mm Ren Ngoài 1/8" CDC MPL 0401

Đầu Nối Nhanh Khí Nén Cong CDC MPL 04-01 (Ống 4mm, Ren 1/8"): Giải Pháp Nhỏ Gọn Tối Ưu cho Kết Nối Chính Xác

Khi bạn làm việc với các hệ thống khí nén yêu cầu sự nhỏ gọn tối đa, việc kết nối ống khí phi 4mm vào cổng ren 1/8 inch là một nhu cầu phổ biến. Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 04-01 chính là giải pháp hoàn hảo, mang lại sự kết hợp giữa kích thước nhỏ gọn, khả năng kết nối nhanh chóng và định hướng dòng khí 90 độ một cách hiệu quả.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 04-01

Đầu nối nhanh khí nén cong model MPL 04-01 của thương hiệu CDC được thiết kế chuyên biệt để tạo mối nối vuông góc 90 độ giữa ống dẫn khí nén có đường kính ngoài 4mm và một cổng ren trong kích thước 1/8 inch. Với cơ chế "một chạm" (one-touch) và thiết kế khuỷu (elbow) cực kỳ nhỏ gọn, MPL 04-01 lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao trong không gian hạn chế.

Ứng dụng chính (Uses):

• Kết nối ống khí 4mm vào các thiết bị, cảm biến, công tắc áp suất có cổng ren nhỏ 1/8 inch.
• Lý tưởng cho các hệ thống điều khiển khí nén tinh vi, robot nhỏ, hoặc các thiết bị y tế, phòng thí nghiệm (nếu vật liệu phù hợp).

2. Đặc điểm nổi bật và Lợi ích chính

• Kết nối "một chạm" siêu nhỏ gọn: Cho phép lắp đặt và tháo ống 4mm chỉ bằng thao tác đẩy hoặc nhấn, cực kỳ nhanh chóng và dễ dàng, ngay cả trong không gian chật hẹp.

• Thiết kế khuỷu 90 độ tối ưu không gian: Giúp định hướng dòng khí, giảm căng thẳng cho ống và làm cho hệ thống lắp đặt trở nên ngăn nắp, thẩm mỹ.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS) giúp dễ dàng căn chỉnh hướng.
• Độ kín cao, chống rò rỉ hiệu quả: Đảm bảo nhờ phớt SEAL(NBR) chất lượng cao cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT.
• Vật liệu bền bỉ, tuổi thọ cao: Sự kết hợp giữa PA66 (Nylon 66), Đồng thau (BRASS), Thép không gỉ (SUS) cho móng kẹp, và cao su Nitrile (NBR) cho gioăng/phớt.
• Hiệu suất ổn định: Hoạt động tin cậy trong dải áp suất và nhiệt độ công nghiệp tiêu chuẩn.

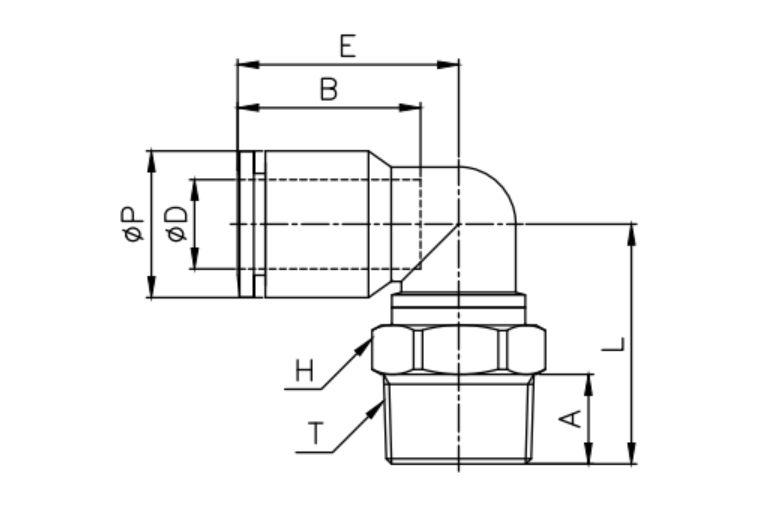

3. Thông số kỹ thuật chi tiết của CDC MPL 04-01

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 04-01, được lấy từ bảng kích thước bạn đã cung cấp:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 04-01

Cấu tạo của MPL 04-01 bao gồm các thành phần chính (dựa trên hình mặt cắt chung của dòng MPL):

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 4mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ giữ ống chắc chắn, và phớt SEAL(NBR) đảm bảo độ kín.
• Tháo ống: Nhấn RELEASE SLEEVE(PA66) để giải phóng móng kẹp và dễ dàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Sử dụng ống khí (PU, PA, PE) có đường kính ngoài 4mm. Cắt đầu ống vuông và phẳng, không có ba via.
2. Lắp ống: Đẩy mạnh và thẳng ống vào đầu nối cho đến khi cảm thấy chặt.
3. Kết nối ren: Vặn phần ren R 1/8" vào cổng ren tương ứng. Sử dụng cờ lê 10mm để siết chặt phần BODY(BRASS). Do ren nhỏ, cần cẩn thận không siết quá lực.
4. Kiểm tra: Cấp khí và kiểm tra kỹ các điểm nối xem có bị rò rỉ không.

5. Tháo ống: Ngắt nguồn khí và xả hết áp suất dư trước khi tháo. Nhấn RELEASE SLEEVE(PA66) và rút ống.

7. Ứng dụng thực tế của Đầu Nối CDC MPL 04-01

MPL 04-01 là lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự nhỏ gọn và kết nối ống 4mm với ren 1/8" theo góc 90 độ, như:

• Các mạch logic khí nén, bộ điều khiển khí nén mini.
• Kết nối vào các cảm biến áp suất, lưu lượng loại nhỏ.
• Trong các cơ cấu chấp hành nhỏ, robot cỡ nhỏ.
• Thiết bị y tế, thiết bị phân tích trong phòng thí nghiệm (cần xem xét tính tương thích vật liệu).

8. Lưu ý khi lựa chọn và bảo quản

• Chọn đúng model MPL 04-01 cho ống 4mm và ren R 1/8".
• Mua từ nhà phân phối chính hãng CDC như MECSU để đảm bảo chất lượng.
• Bảo quản nơi khô ráo, sạch sẽ, tránh nhiệt độ khắc nghiệt.

9. FAQ - Câu hỏi thường gặp về CDC MPL 04-01

1. "Đầu nối này nhỏ quá, có chắc chắn không shop?"
   • Chào bạn, tuy có kích thước nhỏ gọn, đầu nối MPL 04-01 của CDC vẫn được chế tạo từ vật liệu chất lượng cao với móng kẹp bằng thép không gỉ (SUS) và thân bằng đồng thau, đảm bảo giữ ống 4mm chắc chắn trong dải áp suất làm việc cho phép (0-150 PSI) ạ.
2. "Ren 1/8 inch này có dễ bị hư không khi mình vặn?"
   • Ren 1/8 inch khá nhỏ, vì vậy khi lắp đặt bạn cần dùng lực vừa phải và sử dụng đúng cờ lê 10mm. Đầu nối đã có keo làm kín sẵn nên không cần siết quá chặt. Nếu thao tác cẩn thận thì ren sẽ rất bền bạn nhé.
3. "Lỗ khí bên trong của MPL 04-01 là mấy ly vậy?"
   • Đường kính lỗ thông khí (ORIFICE) của model MPL 04-01 là 3.5mm, phù hợp để đảm bảo lưu lượng cho ống 4mm ạ.
4. "Đầu nối này có thể dùng cho ống hơi của máy phun sương mini được không?"
   • Đầu nối MPL 04-01 được thiết kế chủ yếu cho khí nén. Nếu máy phun sương của bạn sử dụng khí nén để tạo sương và áp suất nằm trong giới hạn cho phép (dưới 150 PSI), đồng thời môi chất là không khí sạch thì có thể xem xét. Tuy nhiên, nếu là phun chất lỏng trực tiếp qua đầu nối thì không được khuyến nghị.

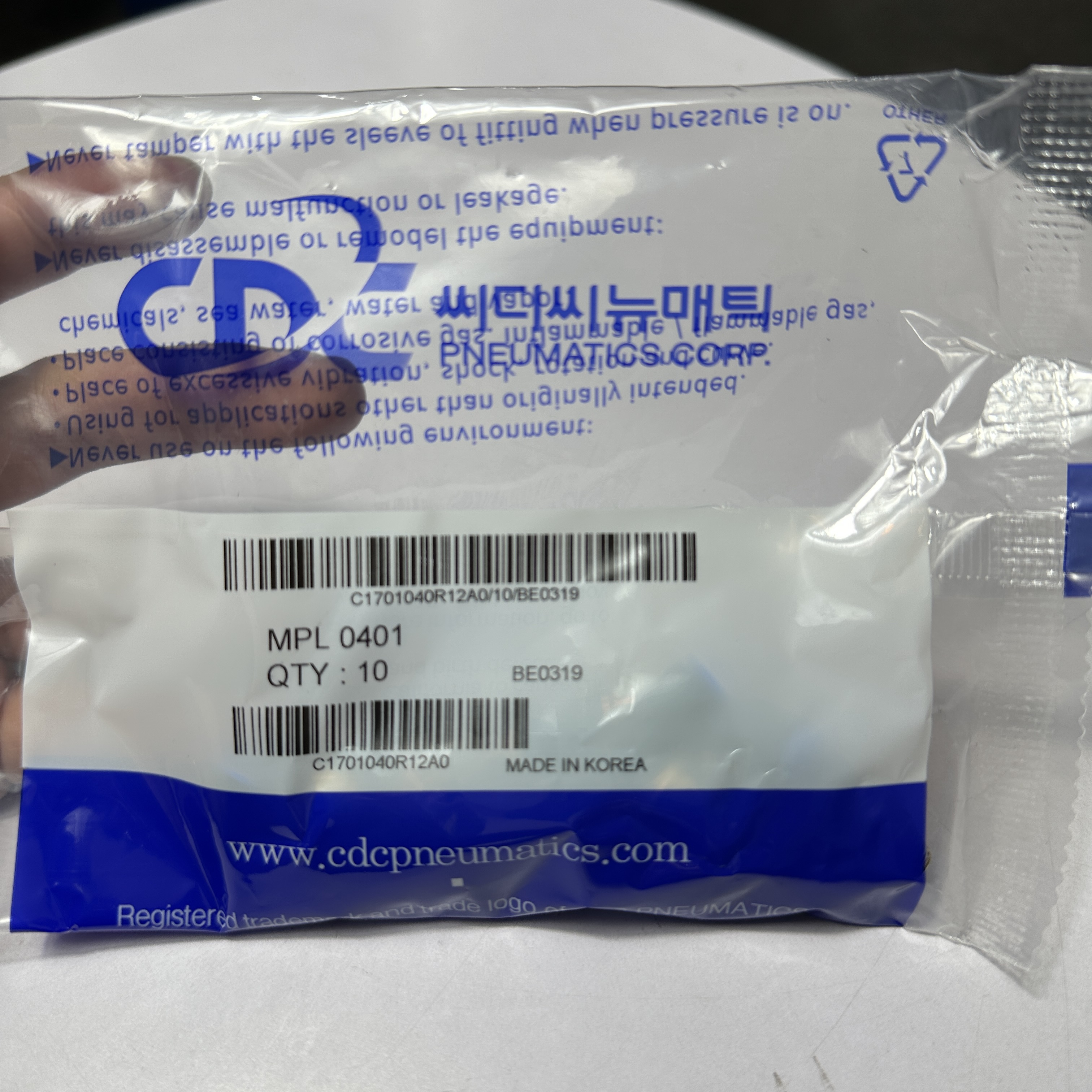

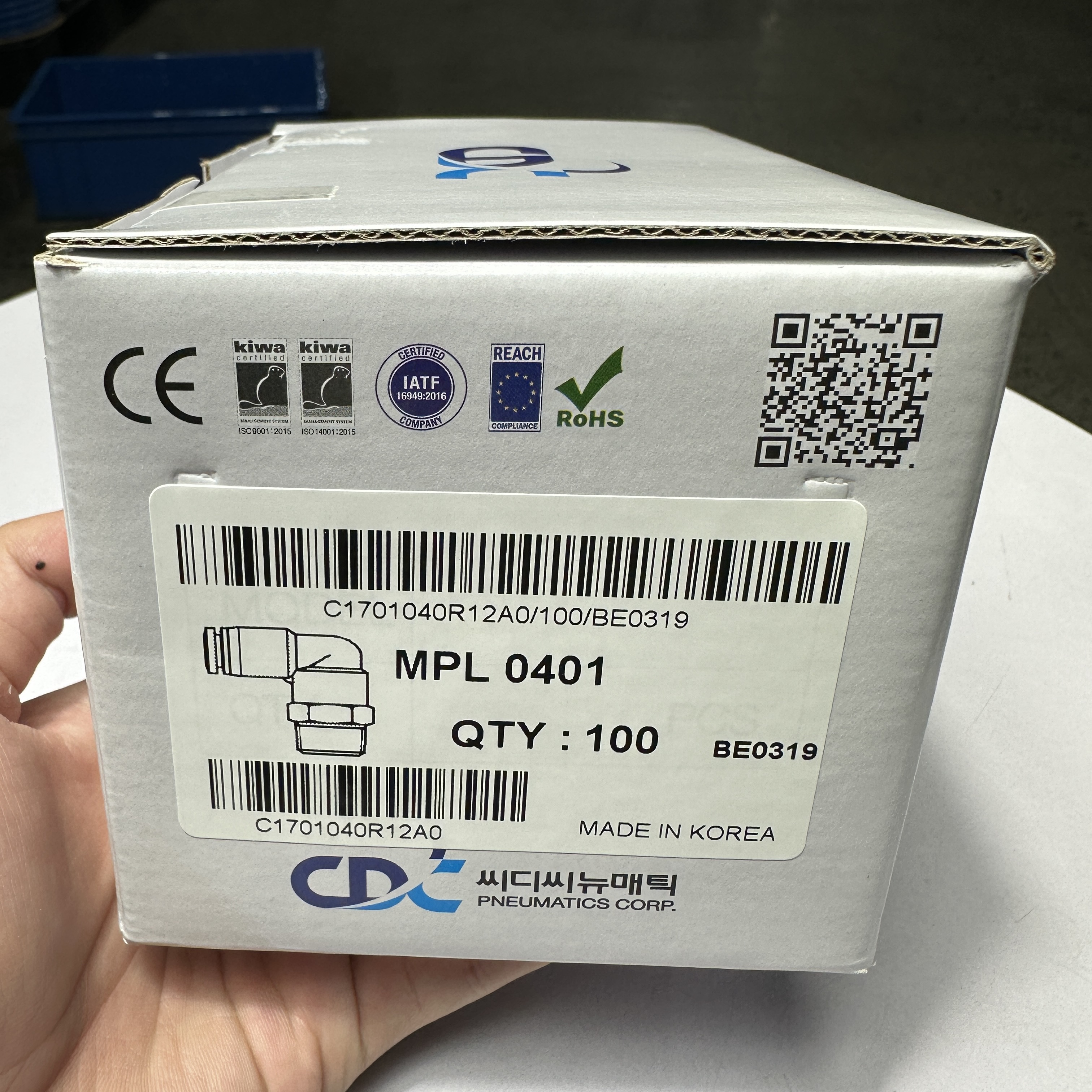

5. "Một bịch sản phẩm này có bao nhiêu cái? Tôi muốn mua lẻ được không?"
   • Theo thông số từ nhà sản xuất, một hộp (EA(BOX)) đầu nối MPL 04-01 có 100 cái. Về việc mua lẻ, bạn vui lòng liên hệ trực tiếp với MECSU qua hotline 18008137 hoặc qua website để được tư vấn cụ thể về chính sách bán hàng nhé.

10. Kết luận và Lời kêu gọi hành động (CTA)

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 04-01 (Ống 4mm, Ren 1/8") là giải pháp kết nối khí nén siêu nhỏ gọn, chính xác và hiệu quả. Với chất lượng vượt trội từ thương hiệu CDC và sự tiện lợi của cơ chế "một chạm", sản phẩm này là lựa chọn lý tưởng cho các ứng dụng đòi hỏi không gian lắp đặt hạn chế và độ tin cậy cao.

Bạn cần một giải pháp kết nối ống khí 4mm với ren 1/8" nhỏ gọn, nhanh chóng và an toàn? CDC MPL 04-01 chính là những gì bạn tìm kiếm!
