Đầu Nối Nhanh Khí Nén Cong Đen Phi 4 mm Ren Ngoài 1/4" CDC MPL 0402

Đầu Nối Nhanh Khí Nén Cong CDC MPL 04-02 (Ống 4mm, Ren 1/4"): Kết Nối Ống Nhỏ vào Ren Lớn Hơn, Linh Hoạt

Khi bạn cần kết nối ống khí nén nhỏ phi 4mm vào một cổng ren lớn hơn như 1/4 inch, Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 04-02 cung cấp một giải pháp chuyển đổi kích thước hiệu quả và đáng tin cậy. Sản phẩm này không chỉ đảm bảo kết nối nhanh chóng, kín khít mà còn cho phép định hướng dòng khí 90 độ một cách tiện lợi.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 04-02

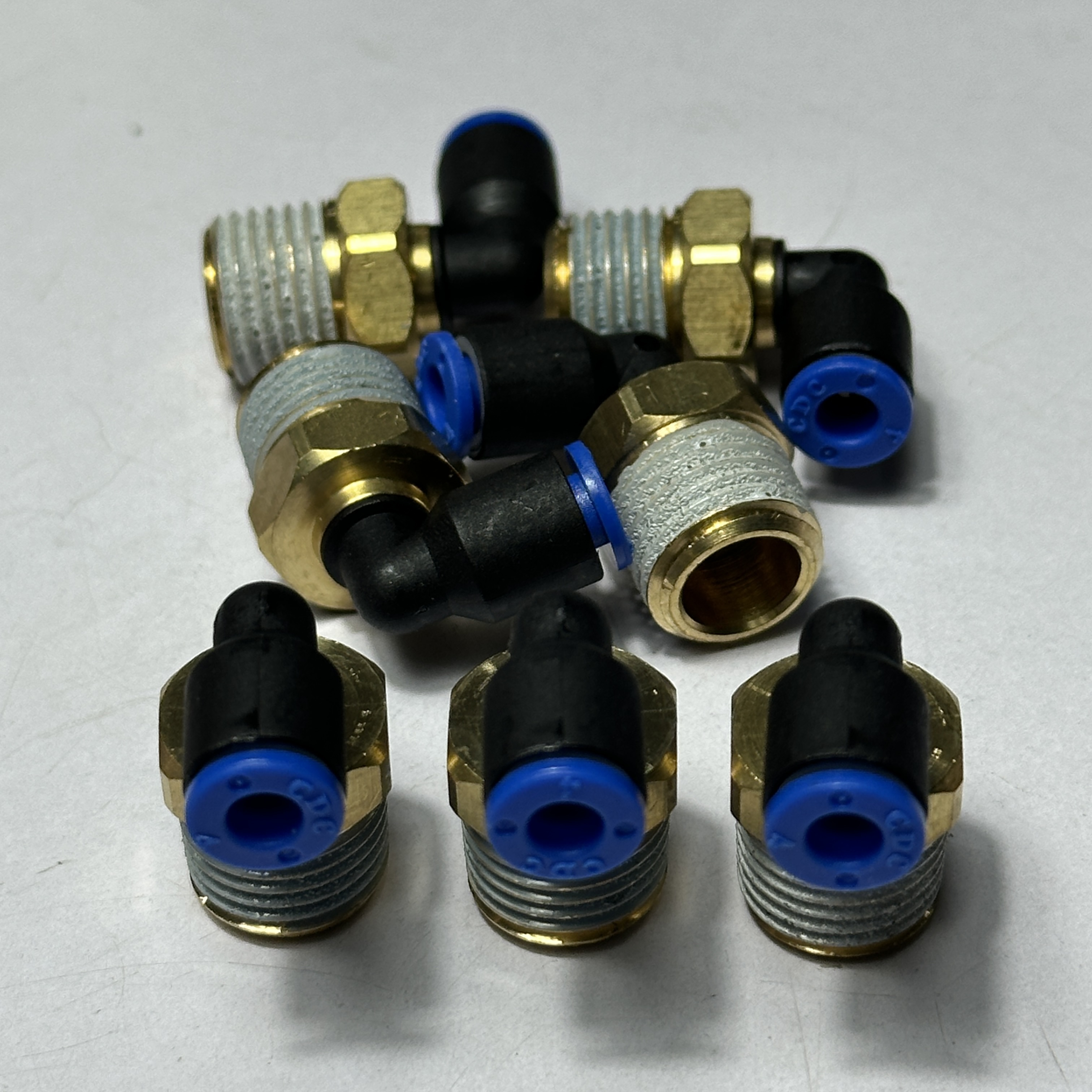

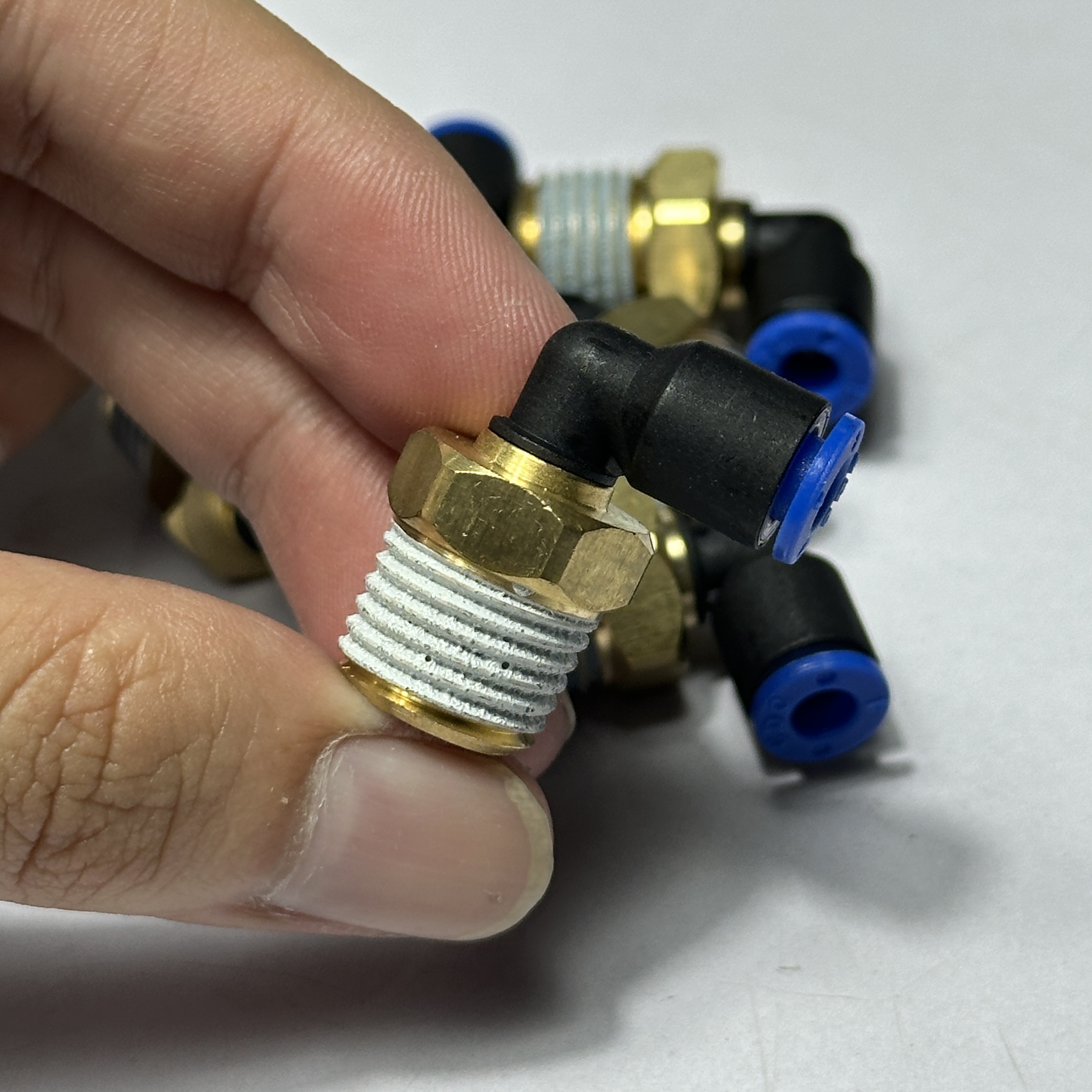

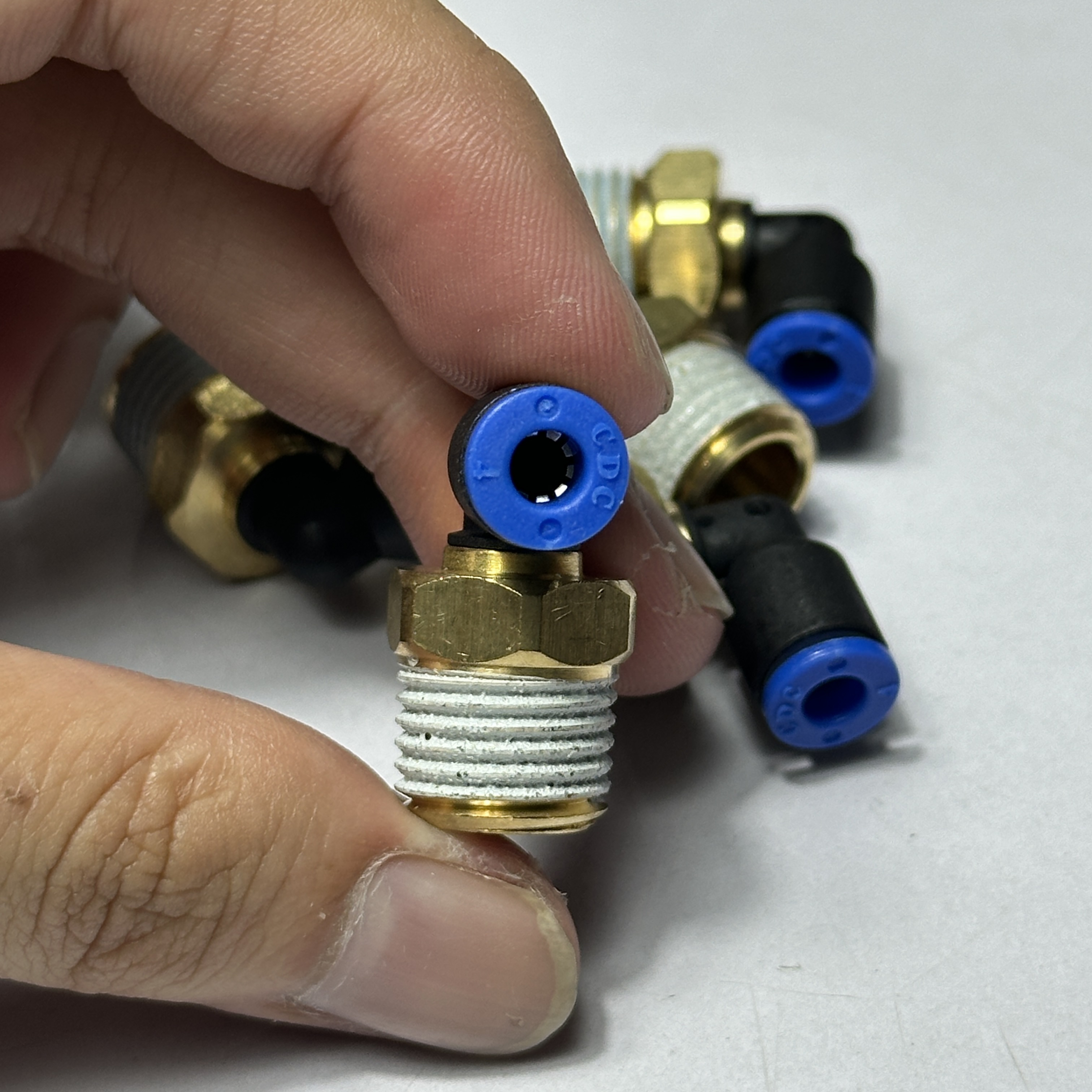

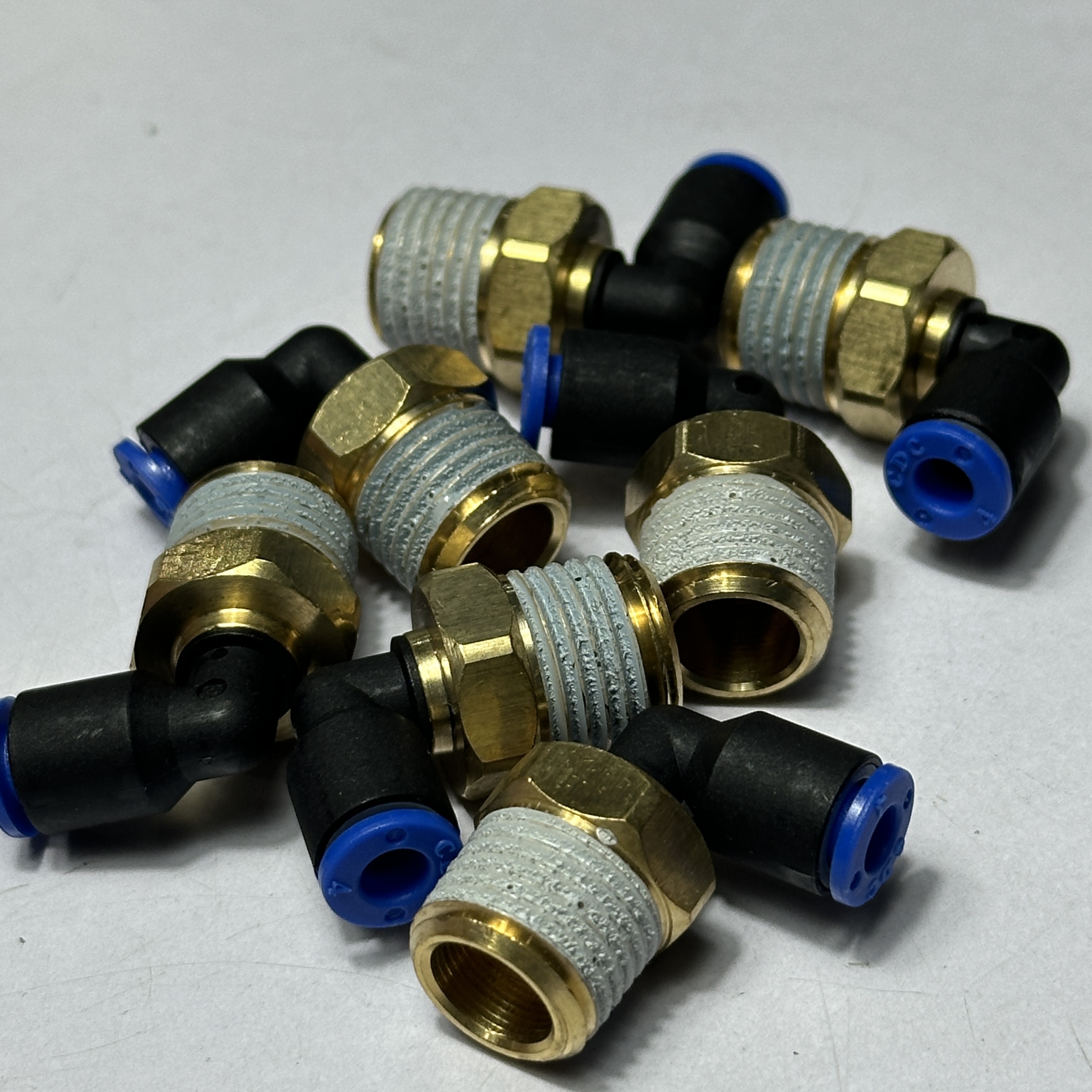

Đầu nối nhanh khí nén cong model MPL 04-02 của thương hiệu CDC được thiết kế để tạo mối nối vuông góc 90 độ giữa ống dẫn khí nén có đường kính ngoài 4mm và một cổng ren trong kích thước 1/4 inch. Dù có sự chênh lệch đáng kể giữa kích thước ống và ren, cơ chế "một chạm" (one-touch) và thiết kế khuỷu (elbow) vẫn đảm bảo sự tiện lợi tối đa trong lắp đặt và tối ưu hóa đường đi của ống khí.

Ứng dụng chính (Uses):

• Kết nối ống khí 4mm vào các thiết bị, van, hoặc manifold có cổng ren 1/4 inch.
• Phù hợp cho các ứng dụng cần chuyển đổi từ ống nhỏ sang cổng ren lớn hơn, thường gặp trong các hệ thống điều khiển hoặc panel khí nén.

2. Đặc điểm nổi bật và Lợi ích chính

• Kết nối "một chạm" siêu tiện lợi: Cho phép lắp đặt và tháo ống 4mm chỉ bằng thao tác đẩy hoặc nhấn, không cần dụng cụ, cực kỳ nhanh chóng.
• Thiết kế khuỷu 90 độ nhỏ gọn: Tối ưu hóa việc đi ống trong không gian hạn chế, giúp hệ thống gọn gàng và thẩm mỹ.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS) giúp dễ dàng căn chỉnh hướng lắp đặt.
• Độ kín cao, chống rò rỉ hiệu quả: Đảm bảo nhờ phớt SEAL(NBR) chất lượng cao cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT.
• Vật liệu bền bỉ, tuổi thọ cao: Kết hợp PA66 (Nylon 66), Đồng thau (BRASS), Thép không gỉ (SUS) cho móng kẹp, và cao su Nitrile (NBR) cho gioăng/phớt, đảm bảo hoạt động lâu dài.
• Hiệu suất ổn định: Hoạt động tin cậy trong dải áp suất và nhiệt độ công nghiệp tiêu chuẩn.

3. Thông số kỹ thuật chi tiết của CDC MPL 04-02

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 04-02, được lấy từ bảng kích thước bạn đã cung cấp:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 04-02

Cấu tạo của MPL 04-02 bao gồm các thành phần chính (dựa trên hình mặt cắt chung của dòng MPL):

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 4mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ giữ ống chắc chắn, và phớt SEAL(NBR) đảm bảo độ kín.
• Tháo ống: Nhấn RELEASE SLEEVE(PA66) để giải phóng móng kẹp và dễ dàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Sử dụng ống khí (PU, PA, PE) có đường kính ngoài 4mm. Cắt đầu ống vuông và phẳng, không có ba via.
2. Lắp ống: Đẩy mạnh và thẳng ống vào đầu nối cho đến khi cảm thấy chặt.

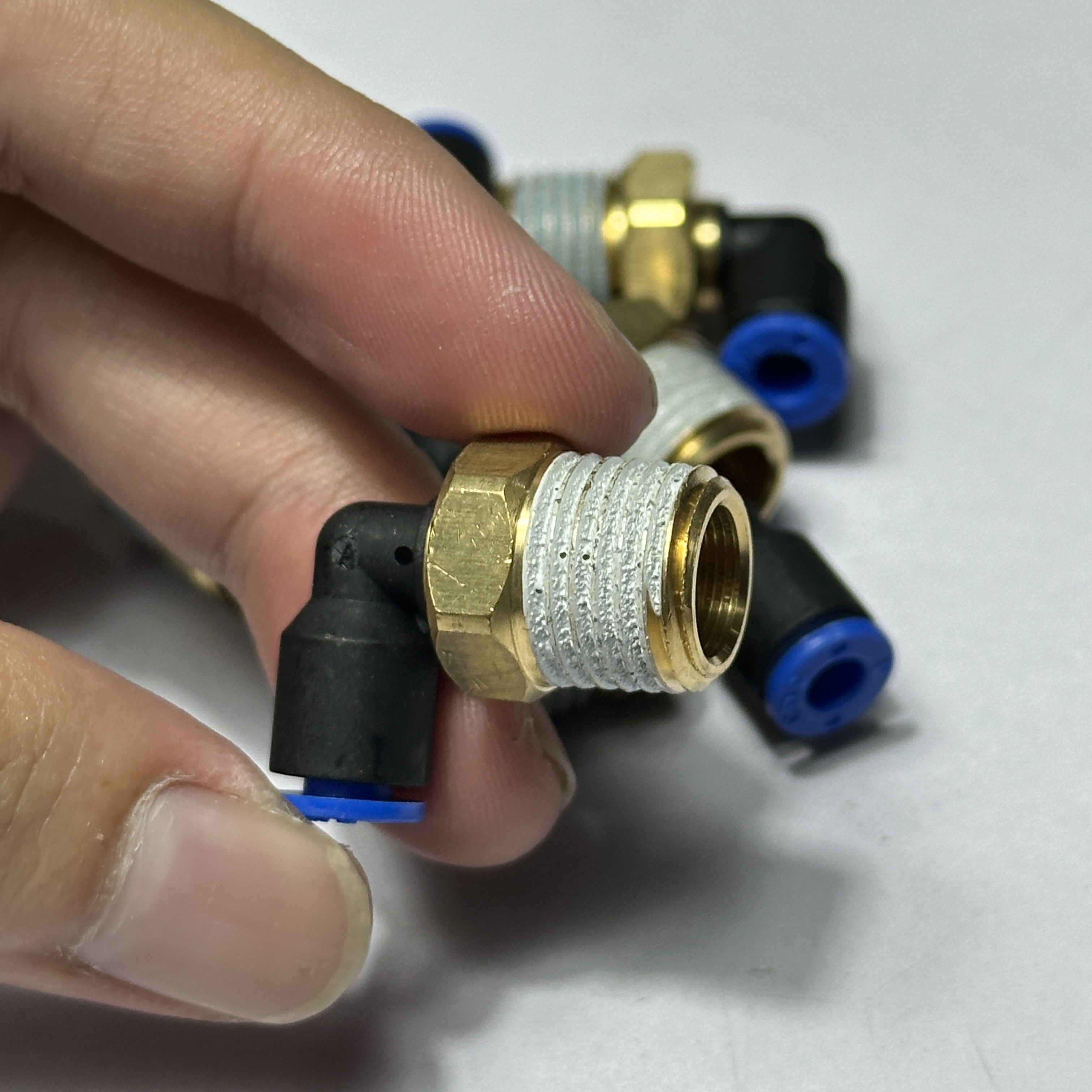

3. Kết nối ren: Vặn phần ren R 1/4" vào cổng ren tương ứng. Sử dụng cờ lê 14mm để siết chặt phần BODY(BRASS).
4. Kiểm tra: Cấp khí và kiểm tra kỹ các điểm nối xem có bị rò rỉ không.

5. Tháo ống: Ngắt nguồn khí và xả hết áp suất dư trước khi tháo. Nhấn RELEASE SLEEVE(PA66) và rút ống.

7. Ứng dụng thực tế của Đầu Nối CDC MPL 04-02

MPL 04-02 phù hợp cho các ứng dụng cần kết nối ống 4mm với ren 1/4" theo góc 90 độ, như:

• Các hệ thống điều khiển khí nén nhỏ, panel khí nén.
• Kết nối vào các cảm biến, công tắc áp suất có cổng ren 1/4".
• Trong các thiết bị tự động hóa có không gian hạn chế.

8. Lưu ý khi lựa chọn và bảo quản

• Chọn đúng model MPL 04-02 cho ống 4mm và ren R 1/4".
• Mua từ nhà phân phối chính hãng CDC như MECSU để đảm bảo chất lượng.
• Bảo quản nơi khô ráo, tránh nhiệt độ quá cao hoặc quá thấp và hóa chất.

9. FAQ - Câu hỏi thường gặp về CDC MPL 04-02

1. "Đầu nối này có dùng cho ống 4 ly được không? Ren ra là ren 13 phải không?"
   • Chào bạn, vâng, đầu nối MPL 04-02 này dùng cho ống khí có đường kính ngoài 4mm (hay 4 ly). Phần ren ngoài là R 1/4 inch, có đường kính ngoài khoảng 13.157mm, nên thường được gọi là ren 13 trong một số trường hợp ạ.
2. "Lỗ khí bên trong của đầu nối này có quá nhỏ không? Tôi sợ nó bị hạn chế dòng chảy."
   • Dạ, đường kính lỗ thông khí (ORIFICE) của model MPL 04-02 là 3.5mm. Đây là kích thước phù hợp và tối ưu cho ống 4mm, đảm bảo lưu lượng khí cần thiết cho các ứng dụng của ống nhỏ mà không gây cản trở đáng kể.
3. "Phần nhựa của đầu nối có dễ bị vỡ không?"
   • Phần vỏ nhựa và nút nhấn của đầu nối MPL 04-02 được làm từ vật liệu PA66 (Nylon 66). Đây là một loại nhựa kỹ thuật có độ bền cơ học tốt, chịu được các điều kiện làm việc thông thường trong môi trường công nghiệp. Tuy nhiên, nên tránh va đập mạnh hoặc tác động lực quá lớn.
4. "Một hộp đầu nối MPL 04-02 này có bao nhiêu cái vậy shop?"

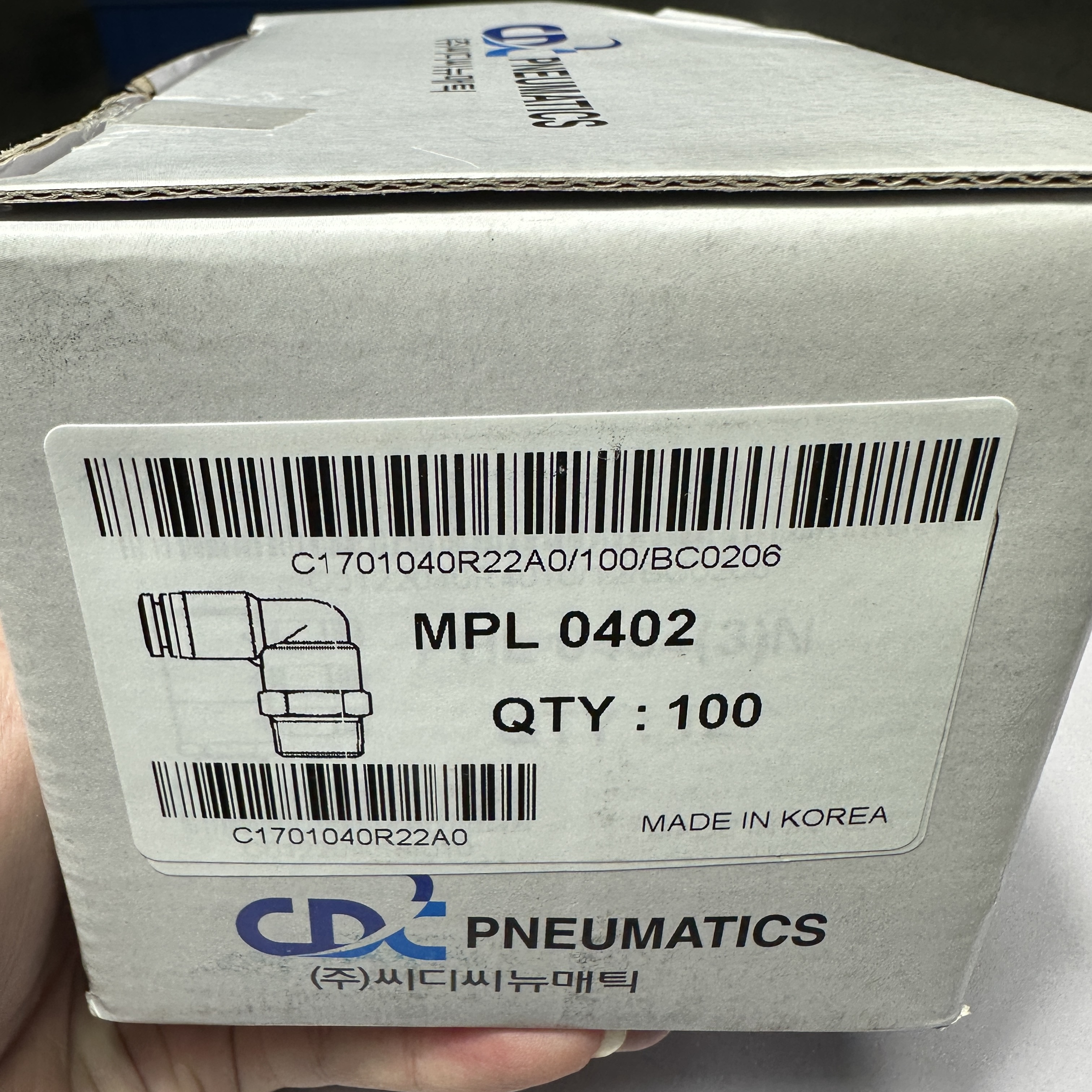

   • Theo thông số từ nhà sản xuất, một hộp (EA(BOX)) đầu nối MPL 04-02 có 100 cái bạn nhé.
5. "Tôi có thể dùng đầu nối này cho hệ thống tưới cây nhỏ được không?"
   • Dạ, đầu nối dòng MPL của CDC được thiết kế chuyên dụng cho KHÍ NÉN (AIR). Mặc dù về lý thuyết có thể giữ nước ở áp suất thấp, nhưng không được khuyến nghị sử dụng cho nước hoặc các chất lỏng khác vì vật liệu và thiết kế không tối ưu cho mục đích đó, có thể không đảm bảo độ bền và độ kín lâu dài.

10. Kết luận và Lời kêu gọi hành động (CTA)

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 04-02 (Ống 4mm, Ren 1/4") là một giải pháp kết nối linh hoạt và hiệu quả, cho phép bạn dễ dàng tích hợp ống khí 4mm vào các hệ thống có cổng ren 1/4 inch. Với chất lượng vượt trội từ thương hiệu CDC và sự tiện lợi của cơ chế "một chạm", sản phẩm này là một lựa chọn thông minh cho các ứng dụng khí nén nhỏ.

Bạn cần giải pháp kết nối ống khí 4mm với ren 1/4" một cách nhanh chóng, an toàn và chính xác? CDC MPL 04-02 là lựa chọn dành cho bạn!
