Đầu Nối Nhanh Khí Nén Cong Đen Phi 16 mm Ren Ngoài 1/2" CDC MPL 1604

Đầu Nối Nhanh Khí Nén Cong CDC MPL 16-04 (Ống 16mm, Ren 1/2"): Giải Pháp Kết Nối Ống Lớn Nhất, Lưu Lượng Tối Đa

Khi hệ thống khí nén của bạn yêu cầu sử dụng ống có đường kính lớn nhất như phi 16mm và cần kết nối vào cổng ren 1/2 inch phổ biến, Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 16-04 là giải pháp hàng đầu. Sản phẩm này được thiết kế để xử lý lưu lượng khí lớn, đảm bảo kết nối cực kỳ chắc chắn và mang lại sự tiện lợi vượt trội trong quá trình lắp đặt và vận hành.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 16-04

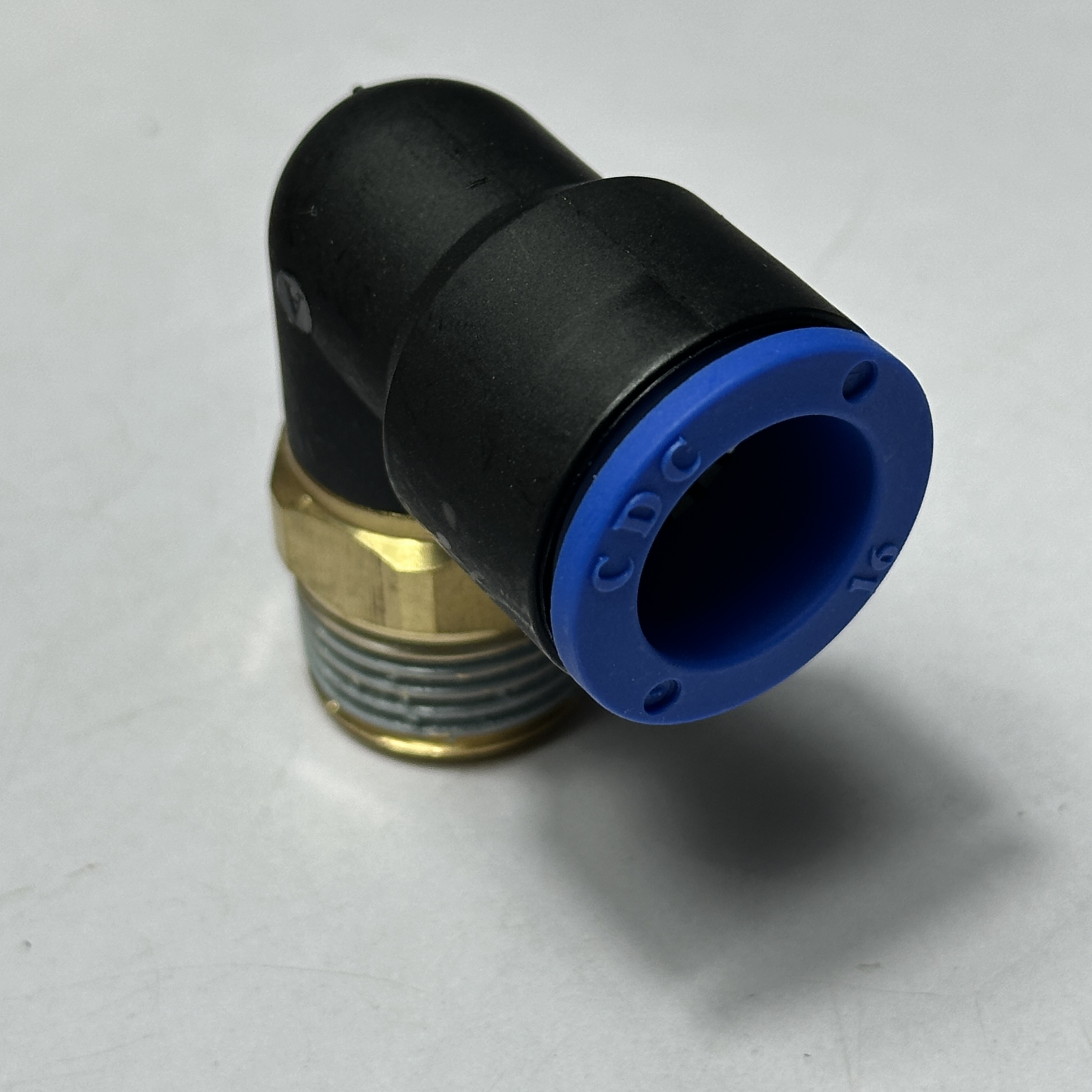

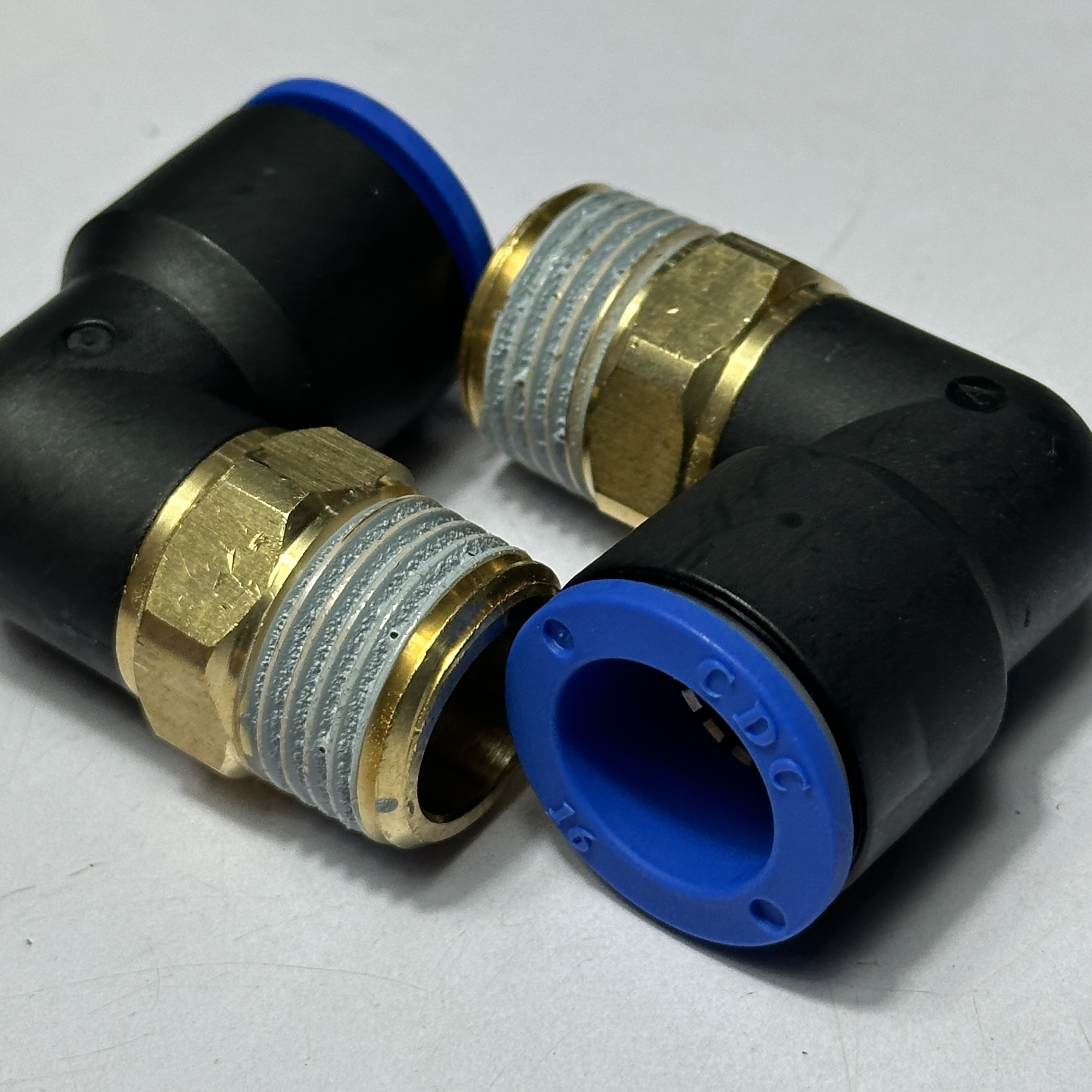

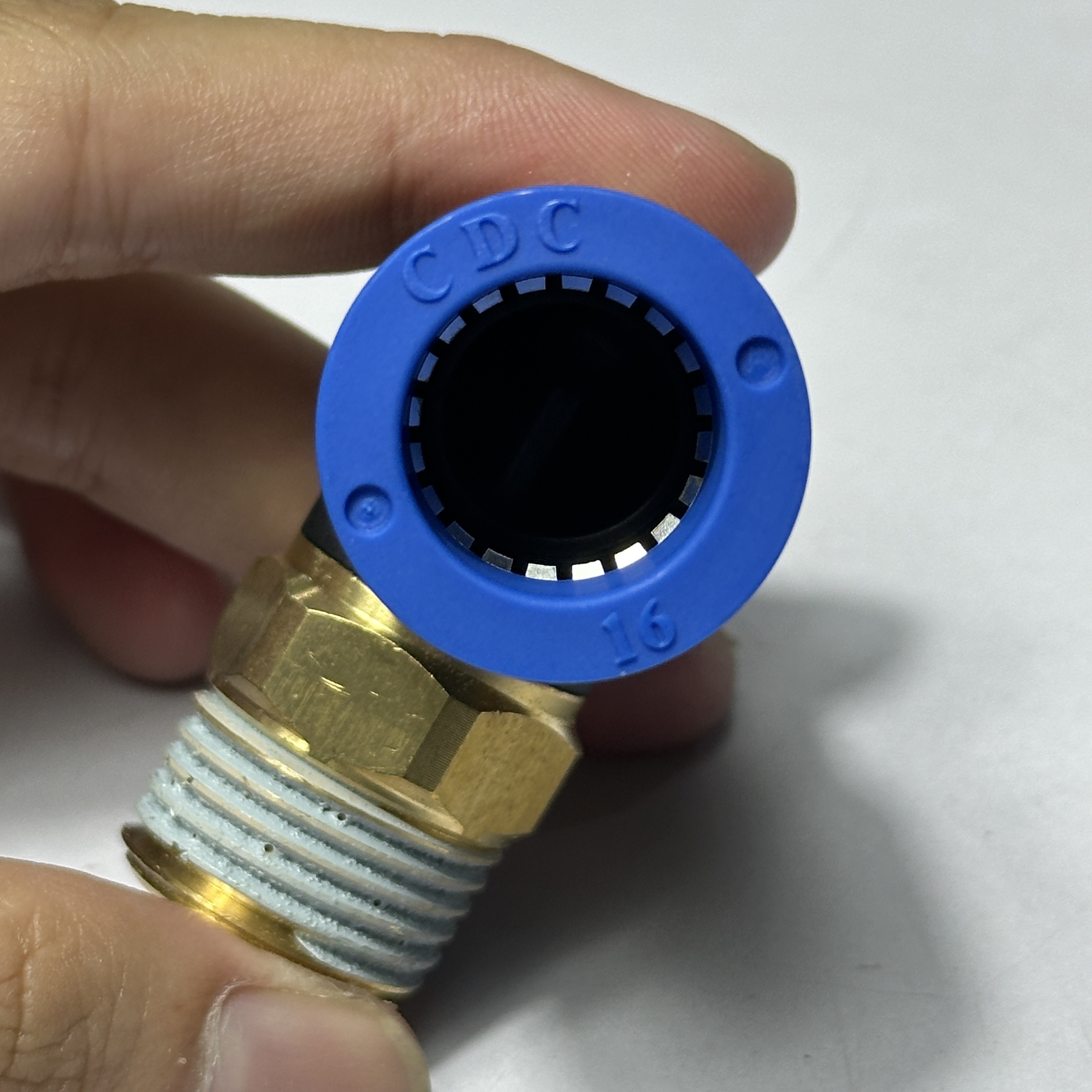

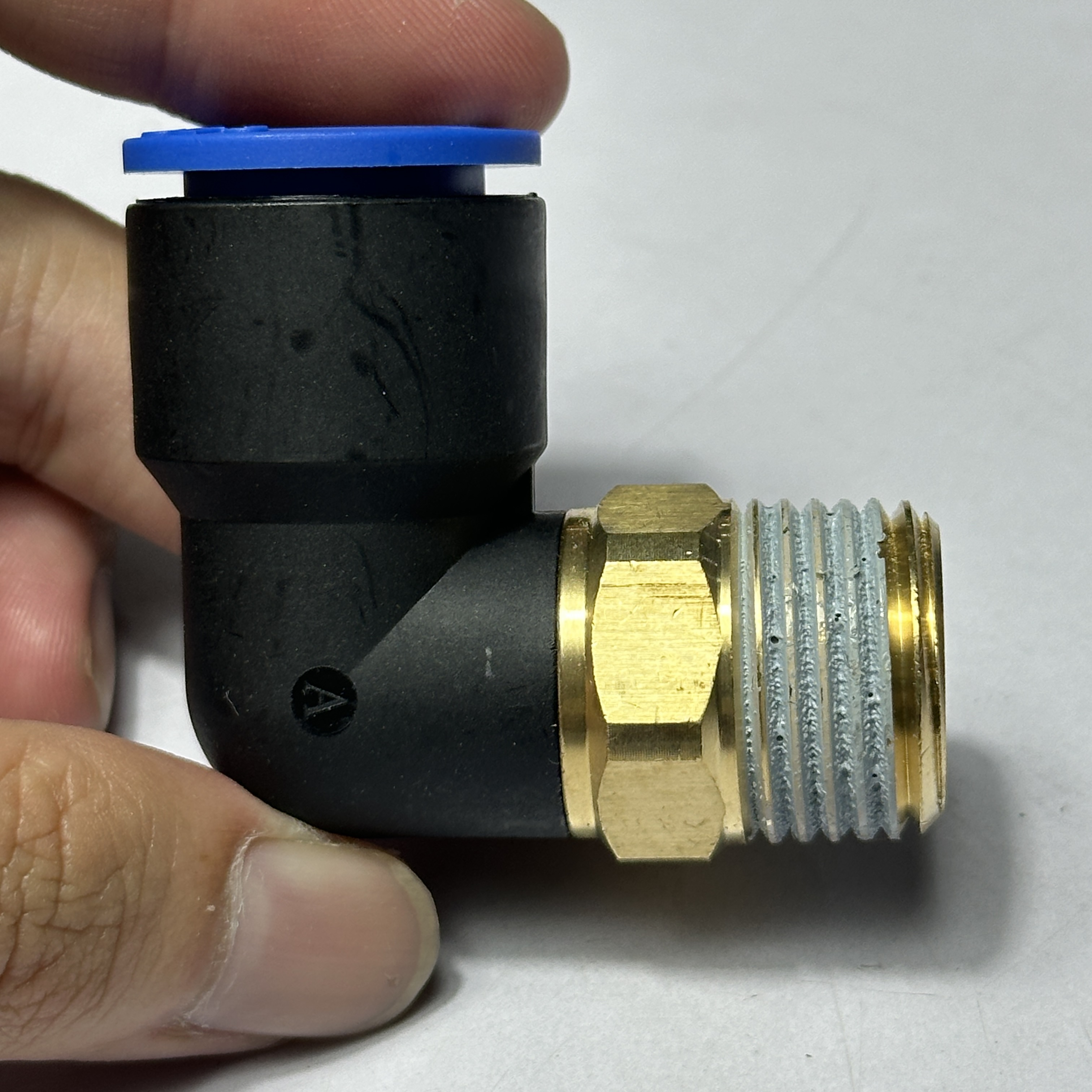

Đầu nối nhanh khí nén cong model MPL 16-04 của thương hiệu CDC là một linh kiện cơ khí được chế tạo với độ chính xác cao, chuyên dụng để tạo mối nối vuông góc 90 độ giữa ống dẫn khí nén có đường kính ngoài 16mm và một cổng ren trong kích thước 1/2 inch. Với cơ chế "một chạm" (one-touch) đặc trưng và thiết kế khuỷu (elbow), MPL 16-04 không chỉ đơn giản hóa việc lắp đặt mà còn tối ưu hóa đường đi của ống khí, đặc biệt trong các không gian phức tạp hoặc cần định hướng dòng khí chính xác cho các ứng dụng tải nặng.

Ứng dụng chính (Uses):

• Kết nối nhanh chóng và an toàn các đường ống khí nén phi 16mm trong hệ thống công nghiệp nặng.
• Lý tưởng cho các ứng dụng đòi hỏi lưu lượng khí cao và cần đổi hướng dòng khí hoặc khi không gian lắp đặt yêu cầu sự linh hoạt cao.

2. Đặc điểm nổi bật và Lợi ích chính

• Lắp đặt "một chạm" cho ống lớn: Cho phép kết nối và ngắt kết nối ống khí 16mm một cách dễ dàng, nhanh chóng mà không cần dụng cụ chuyên dụng, tiết kiệm tối đa thời gian và công sức.

• Thiết kế khuỷu 90 độ vững chắc: Tối ưu hóa việc đi ống, đặc biệt cho ống lớn, giảm thiểu uốn cong quá mức và đảm bảo dòng khí lưu thông thông suốt.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS) giúp dễ dàng căn chỉnh hướng lắp đặt trước khi siết chặt, rất hữu ích với ống lớn.
• Độ kín tuyệt đối, chống rò rỉ vượt trội: Đảm bảo nhờ hệ thống phớt SEAL(NBR) cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT chất lượng cao.
• Vật liệu cao cấp, độ bền tối đa: Chế tạo từ Nylon 66 (PA66), Đồng thau (BRASS), Thép không gỉ (SUS) cho móng kẹp, và cao su Nitrile (NBR) cho gioăng/phớt, đảm bảo tuổi thọ sản phẩm cao ngay cả trong điều kiện vận hành khắc nghiệt.
• Hoạt động ổn định, đáng tin cậy: Thiết kế để vận hành bền bỉ trong dải áp suất và nhiệt độ làm việc công nghiệp, đáp ứng nhu cầu lưu lượng lớn.

3. Thông số kỹ thuật chi tiết của CDC MPL 16-04

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 16-04, được lấy từ bảng kích thước bạn đã cung cấp:

Lưu ý: Thông tin EA(BOX) cho MPL 16-04 không có trong bảng cung cấp, cần kiểm tra lại với MECSU.

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 16-04

Cấu tạo của MPL 16-04 bao gồm các thành phần chính (dựa trên hình mặt cắt chung của dòng MPL, được gia cố cho kích thước lớn):

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66 (Thiết kế lớn hơn, chịu lực tốt)
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ, thiết kế móng lớn và chắc chắn hơn cho ống 16mm)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR (Kích thước lớn, đảm bảo làm kín hiệu quả cho ống 16mm)

5. Nguyên lý hoạt động

• Kết nối: Đẩy mạnh ống 16mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) được thiết kế đặc biệt cho ống lớn sẽ giữ chặt ống, và phớt SEAL(NBR) đảm bảo độ kín tối ưu cho lưu lượng cao.
• Tháo ống: Nhấn đều và mạnh RELEASE SLEEVE(PA66) để giải phóng móng kẹp và dễ dàng rút ống ra khỏi đầu nối.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Sử dụng ống khí (PU, PA, PE) có đường kính ngoài chính xác là 16mm. Cắt đầu ống thật vuông góc và phẳng, không có ba via hay vết xước để đảm bảo tiếp xúc tốt nhất.
2. Lắp ống: Đẩy mạnh và thẳng ống vào đầu nối cho đến khi cảm thấy ống chạm đáy và không thể đẩy vào thêm. Với ống 16mm, cần dùng lực đều và chắc chắn. Kéo nhẹ để kiểm tra độ bám của ống.
3. Kết nối ren: Vặn phần ren R 1/2" của đầu nối vào cổng ren tương ứng trên thiết bị. Sử dụng cờ lê 21mm để siết chặt phần BODY(BRASS). Đảm bảo siết đủ lực để làm kín nhưng không quá mạnh gây hỏng ren.
4. Kiểm tra: Sau khi lắp đặt, cấp khí từ từ và kiểm tra kỹ các điểm nối xem có rò rỉ không, đặc biệt tại vị trí cắm ống và phần ren.

5. Tháo ống: Luôn đảm bảo đã ngắt nguồn khí và xả hết áp suất dư trong hệ thống trước khi tháo ống. Nhấn đều và mạnh RELEASE SLEEVE(PA66) và rút ống ra.

7. Ứng dụng thực tế của Đầu Nối CDC MPL 16-04

MPL 16-04 là lựa chọn hàng đầu cho các ứng dụng công nghiệp nặng cần kết nối ống 16mm với ren 1/2" theo góc 90 độ, bao gồm:

• Đường ống khí nén chính trong các nhà máy, xí nghiệp lớn.
• Các xylanh khí nén, van điều khiển có kích thước lớn, yêu cầu lưu lượng khí cao.
• Hệ thống cung cấp khí cho các máy móc công nghiệp nặng.
• Các ứng dụng cần độ bền và độ tin cậy tối đa cho kết nối ống lớn.

8. Lưu ý khi lựa chọn và bảo quản

• Luôn đảm bảo chọn đúng model MPL 16-04 cho ống 16mm và ren R 1/2".
• Mua sản phẩm từ các nhà phân phối ủy quyền của CDC như MECSU để đảm bảo hàng chính hãng và chất lượng cao nhất.
• Bảo quản nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với ánh nắng mặt trời hoặc nhiệt độ khắc nghiệt để bảo vệ vật liệu.

9. FAQ - Câu hỏi thường gặp về CDC MPL 16-04

1. "Đầu nối này có giữ nổi ống 16mm khi áp suất cao không shop?"
   • Chào bạn, đầu nối MPL 16-04 được thiết kế với móng kẹp bằng thép không gỉ (SUS) rất chắc chắn, chuyên dùng cho ống 16mm. Nếu bạn sử dụng trong dải áp suất làm việc khuyến nghị (0-150 PSI) và ống đạt chuẩn, đầu nối sẽ giữ ống rất tốt ạ.
2. "Lỗ khí bên trong của MPL 16-04 này là bao nhiêu? Có đủ lớn cho ống 16 không?"
   • Dạ, đường kính lỗ thông khí (ORIFICE) của model MPL 16-04 là 13mm. Đây là kích thước lớn nhất trong các dòng MPL thông thường, được thiết kế để tối ưu hóa lưu lượng cho ống 16mm, đảm bảo không gây cản trở dòng khí đáng kể.
3. "Việc cắm và rút ống 16mm có nặng tay lắm không?"
   • Do kích thước ống lớn, việc cắm và rút ống 16mm sẽ cần một lực nhất định so với các ống nhỏ hơn. Tuy nhiên, cơ chế "một chạm" của CDC được thiết kế để tối ưu hóa thao tác, giúp việc này vẫn tương đối dễ dàng. Quan trọng là bạn đẩy ống thẳng và nhấn đều vào nút tháo.
4. "Tôi có thể dùng loại này cho hệ thống chân không được không?"
   • Được bạn nhé. Đầu nối MPL 16-04 có thể làm việc với áp suất âm (chân không) lên đến -750mmHg, nên hoàn toàn phù hợp cho các ứng dụng chân không công nghiệp.
5. "Sản phẩm này có được bảo hành không? Chính sách như thế nào?"
   • Chào bạn, các sản phẩm do MECSU phân phối đều có chính sách bảo hành theo tiêu chuẩn của nhà sản xuất CDC. Để biết chi tiết về chính sách bảo hành cho sản phẩm MPL 16-04, bạn vui lòng liên hệ hotline 18008137 hoặc truy cập website mecsu.vn nhé.

10. Kết luận và Lời kêu gọi hành động (CTA)

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 16-04 (Ống 16mm, Ren 1/2") đại diện cho giải pháp kết nối khí nén hàng đầu cho các ứng dụng ống lớn, đòi hỏi lưu lượng cao và độ tin cậy tối đa. Với thiết kế mạnh mẽ, vật liệu cao cấp và sự tiện lợi của cơ chế "một chạm", sản phẩm này giúp tối ưu hóa hệ thống khí nén của bạn một cách hiệu quả.

Bạn cần một giải pháp kết nối ống khí 16mm với ren 1/2" mạnh mẽ, nhanh chóng và an toàn tuyệt đối? CDC MPL 16-04 chính là sự lựa chọn không thể thay thế!
