Đầu Nối Nhanh Khí Nén Cong Đen Phi 12 mm Ren Ngoài 3/8" CDC MPL 1203

Đầu Nối Nhanh Khí Nén Cong CDC MPL 12-03 (Ống 12mm, Ren 3/8"): Kết Nối Ống Lớn, Lưu Lượng Tốt

Khi bạn cần một giải pháp kết nối ống khí nén phi 12mm với cổng ren 3/8 inch, đảm bảo lưu lượng khí tốt và kết nối chắc chắn, Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 12-03 là lựa chọn đáng tin cậy. Sản phẩm này kết hợp sự tiện lợi của cơ chế "một chạm" với độ bền và hiệu suất cao, phù hợp cho nhiều ứng dụng công nghiệp.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 12-03

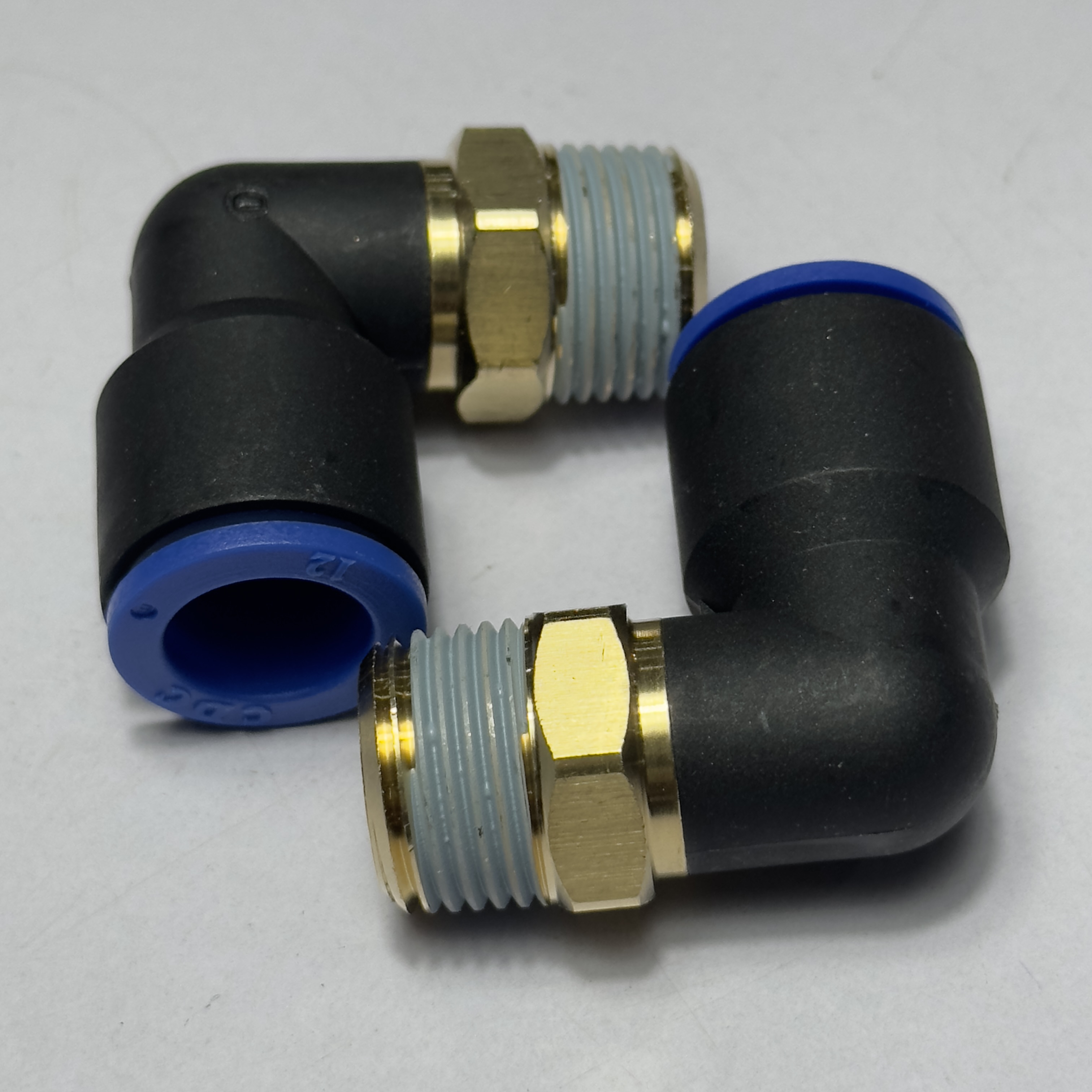

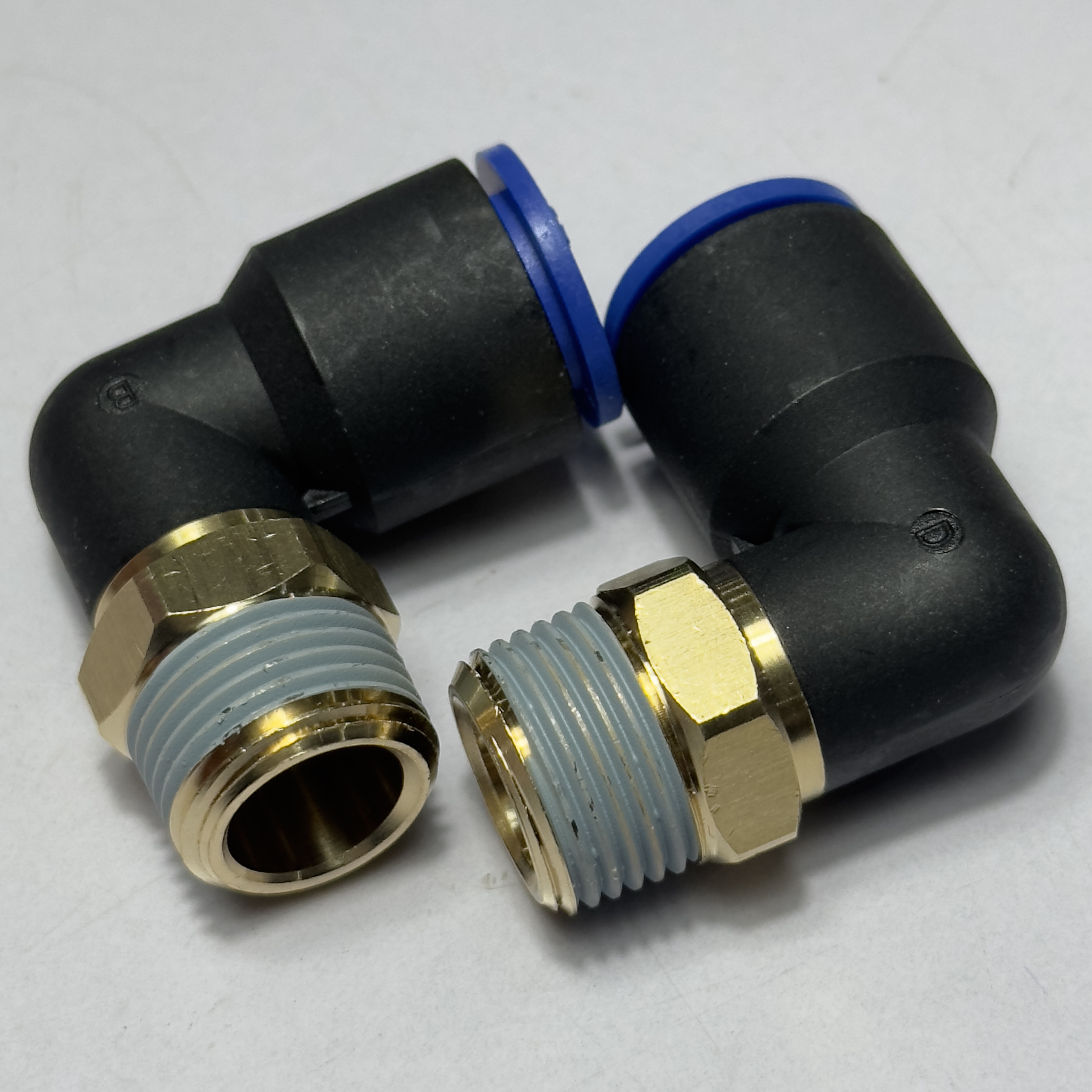

Đầu nối nhanh khí nén cong model MPL 12-03 của CDC được thiết kế để tạo mối nối vuông góc 90 độ giữa ống dẫn khí nén có đường kính ngoài 12mm và một cổng ren trong kích thước 3/8 inch. Với cơ chế "một chạm" (one-touch) và thiết kế khuỷu (elbow), MPL 12-03 giúp đơn giản hóa việc lắp đặt, tối ưu hóa đường đi của ống khí và đảm bảo kết nối kín khít.

Ứng dụng chính (Uses):

• Kết nối ống khí 12mm vào các van, xylanh, hoặc manifold có cổng ren 3/8 inch.
• Phù hợp cho các hệ thống khí nén cần lưu lượng khá và kết nối chắc chắn, linh hoạt.

2. Đặc điểm nổi bật và Lợi ích chính

• Lắp đặt "một chạm" nhanh chóng: Cho phép kết nối và tháo ống 12mm chỉ bằng thao tác đẩy hoặc nhấn, không cần dụng cụ, tiết kiệm thời gian đáng kể.

• Thiết kế khuỷu 90 độ tối ưu: Giúp định hướng dòng khí, giảm căng thẳng cho ống, và làm cho hệ thống lắp đặt trông gọn gàng, chuyên nghiệp.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS), giúp việc căn chỉnh hướng lắp đặt trở nên dễ dàng.
• Độ kín cao, chống rò rỉ hiệu quả: Đảm bảo nhờ phớt SEAL(NBR) chất lượng cao cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT.
• Vật liệu bền bỉ, tuổi thọ cao: Sự kết hợp giữa PA66 (Nylon 66), Đồng thau (BRASS), Thép không gỉ (SUS) cho móng kẹp, và cao su Nitrile (NBR) cho gioăng/phớt, đảm bảo hoạt động lâu dài trong môi trường công nghiệp.
• Hiệu suất ổn định: Hoạt động tin cậy trong dải áp suất và nhiệt độ làm việc tiêu chuẩn của ngành.

3. Thông số kỹ thuật chi tiết của CDC MPL 12-03

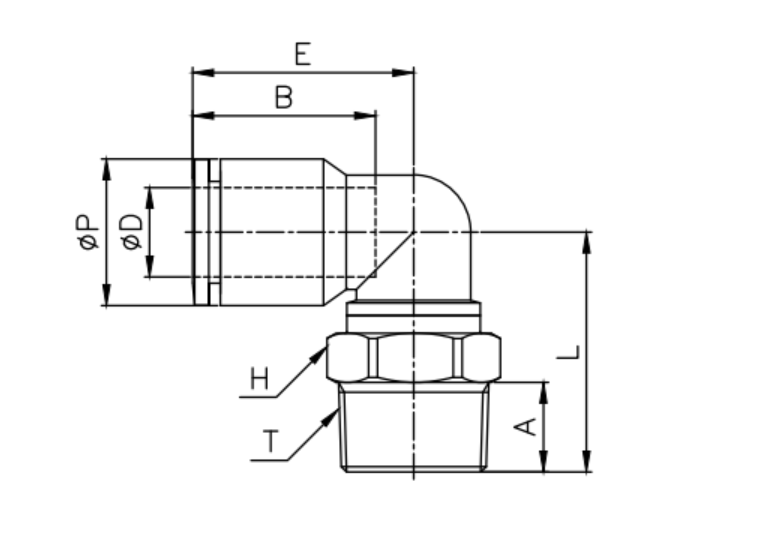

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 12-03, được lấy từ bảng kích thước bạn đã cung cấp:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 12-03

Cấu tạo của MPL 12-03 bao gồm các thành phần chính (dựa trên hình mặt cắt chung của dòng MPL):

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

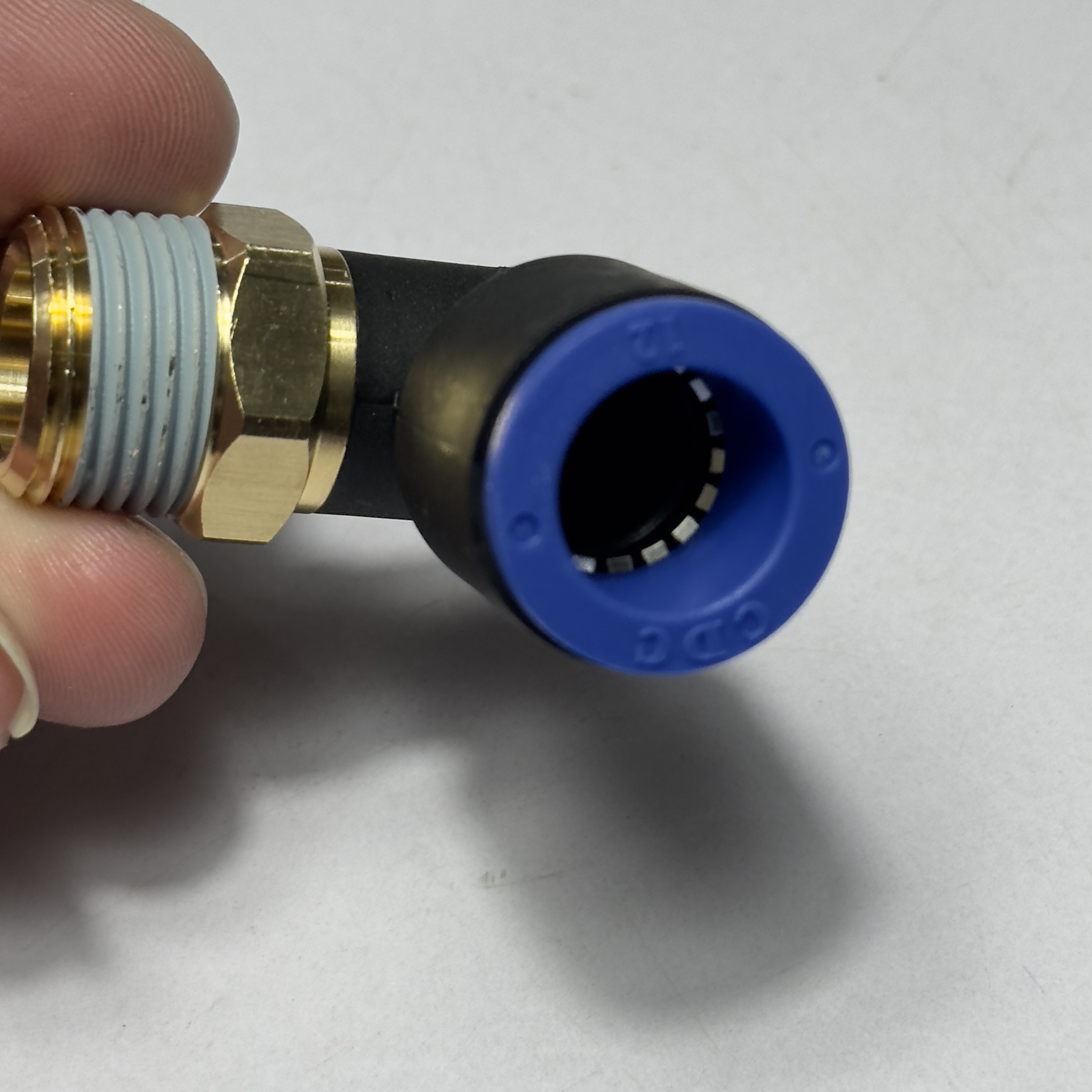

• Kết nối: Đẩy ống 12mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ giữ ống chắc chắn, và phớt SEAL(NBR) đảm bảo độ kín.
• Tháo ống: Nhấn RELEASE SLEEVE(PA66) để giải phóng móng kẹp và dễ dàng rút ống ra khỏi đầu nối.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Sử dụng ống khí (PU, PA, PE) có đường kính ngoài 12mm. Cắt đầu ống vuông và phẳng, loại bỏ ba via.
2. Lắp ống: Đẩy mạnh và thẳng ống vào đầu nối cho đến khi cảm thấy chặt và ống không thể vào sâu hơn.

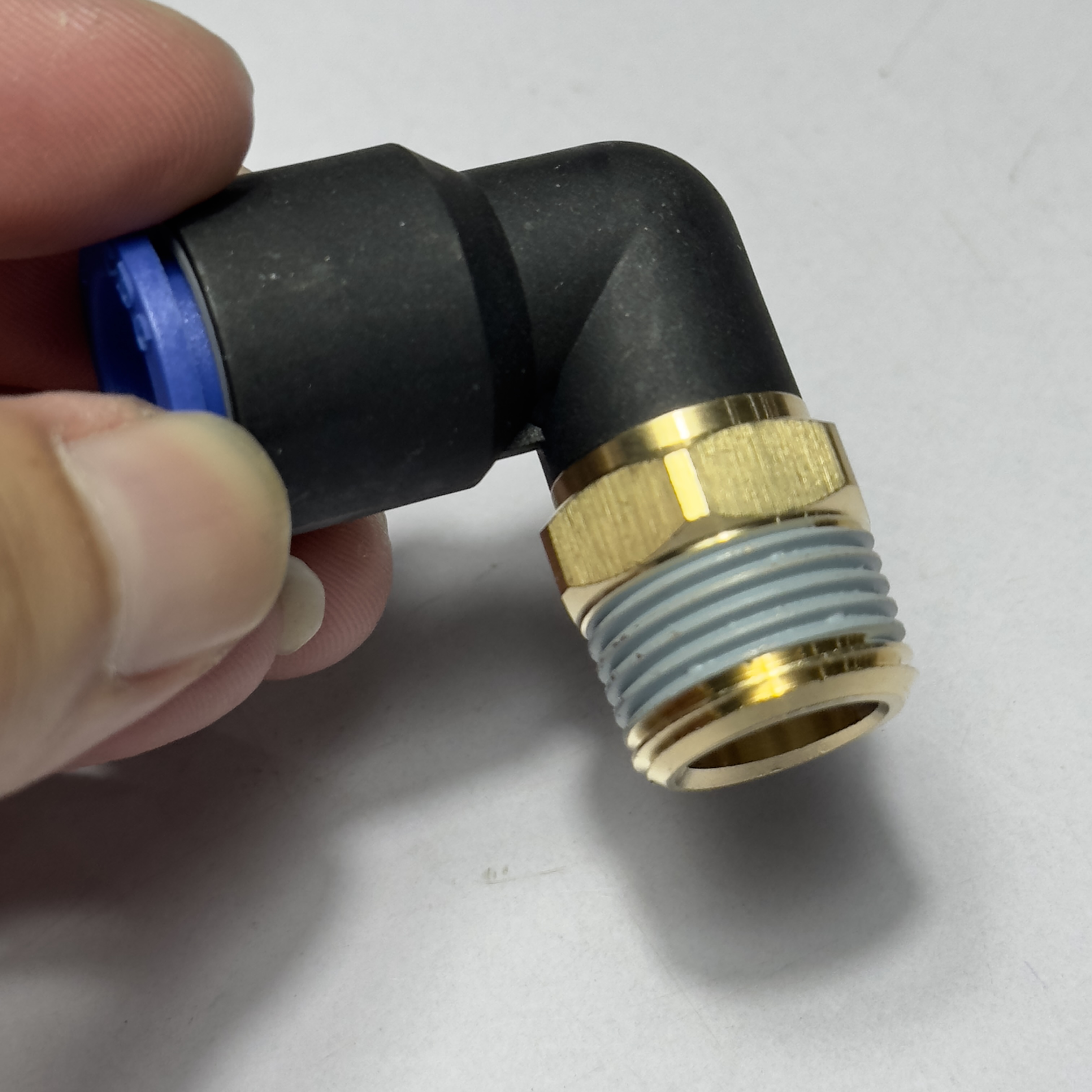

3. Kết nối ren: Vặn phần ren R 3/8" vào cổng ren tương ứng. Sử dụng cờ lê 17mm để siết chặt phần BODY(BRASS).
4. Kiểm tra: Cấp khí và kiểm tra kỹ các điểm nối, đặc biệt là mối nối ống và ren, xem có bị rò rỉ không.

5. Tháo ống: Luôn ngắt nguồn khí và xả hết áp suất dư trong hệ thống trước khi tháo. Nhấn đều RELEASE SLEEVE(PA66) và rút ống ra.

7. Ứng dụng thực tế của Đầu Nối CDC MPL 12-03

MPL 12-03 là lựa chọn phù hợp cho các ứng dụng công nghiệp cần kết nối ống 12mm với ren 3/8" theo góc 90 độ, bao gồm:

• Các xylanh khí nén và van điều khiển có lưu lượng trung bình đến lớn.
• Hệ thống đường ống phân phối khí nén trong các xưởng sản xuất.
• Các thiết bị tự động hóa yêu cầu kết nối ống 12mm.

8. Lưu ý khi lựa chọn và bảo quản

• Chọn đúng model MPL 12-03 cho ống 12mm và ren R 3/8".
• Luôn mua sản phẩm từ các nhà phân phối chính hãng như MECSU để đảm bảo chất lượng và nguồn gốc.
• Bảo quản sản phẩm ở nơi khô ráo, thoáng mát, tránh tiếp xúc với hóa chất ăn mòn.

9. FAQ - Câu hỏi thường gặp về CDC MPL 12-03

1. "Ren 3/8 inch này có đường kính bao nhiêu mm vậy shop?"
   • Chào bạn, ren R 3/8 inch trên đầu nối MPL 12-03 có đường kính ngoài khoảng 16.662mm. Đây là một kích thước ren khá phổ biến trong công nghiệp.
2. "Đầu nối này có thể dùng cho ống PU 12x8mm được không?"
   • Dạ, đầu nối MPL 12-03 được thiết kế cho ống có đường kính ngoài là 12mm. Nếu ống PU của bạn là 12x8mm (tức là đường kính ngoài 12mm, đường kính trong 8mm) thì hoàn toàn phù hợp ạ.
3. "Trọng lượng của một cái đầu nối MPL 12-03 này là bao nhiêu?"
   • Theo thông số kỹ thuật, trọng lượng của một chiếc đầu nối MPL 12-03 là 21.6 gram bạn nhé.
4. "Phần nhựa màu đen có chịu được va đập không?"
   • Phần nhựa màu đen (CASE và RELEASE SLEEVE) được làm từ vật liệu PA66 (Nylon 66), đây là một loại nhựa kỹ thuật có độ bền cơ học tốt, chịu được va đập ở mức độ nhất định trong môi trường công nghiệp thông thường. Tuy nhiên, nên tránh va đập mạnh trực tiếp.
5. "Nếu tôi mua số lượng nhiều thì có được giao hàng miễn phí không?"
   • Chào bạn, về chính sách giao hàng và các ưu đãi khác khi mua số lượng lớn, bạn vui lòng liên hệ trực tiếp hotline 18008137 hoặc email sales@mecsu.vn để bộ phận kinh doanh của MECSU tư vấn cụ thể cho bạn nhé.

10. Kết luận và Lời kêu gọi hành động (CTA)

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 12-03 (Ống 12mm, Ren 3/8") là một giải pháp kết nối khí nén đáng tin cậy, hiệu quả, và dễ dàng sử dụng. Với khả năng kết nối ống 12mm vào cổng ren 3/8", cùng với chất lượng vượt trội từ thương hiệu CDC, sản phẩm này sẽ đáp ứng tốt nhu cầu của bạn trong các ứng dụng công nghiệp.

Bạn cần một giải pháp kết nối ống khí 12mm với ren 3/8" một cách nhanh chóng, an toàn và đảm bảo lưu lượng? CDC MPL 12-03 là sự lựa chọn không thể bỏ qua!
