Đầu Nối Nhanh Khí Nén Cong Đen Phi 12 mm Ren Ngoài 1/8" CDC MPL 1201

Đầu Nối Nhanh Khí Nén Cong CDC MPL 12-01 (Ống 12mm, Ren 1/8"): Giải Pháp Kết Nối Ống Lớn vào Ren Cực Nhỏ

Trong những tình huống đặc thù khi bạn cần kết nối một ống khí nén tương đối lớn như phi 12mm vào một cổng ren rất nhỏ chỉ 1/8 inch, Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 12-01 là giải pháp chuyên dụng và hiệu quả. Sản phẩm này cho phép thực hiện kết nối chuyển đổi kích thước một cách an toàn, nhanh chóng và đảm bảo định hướng dòng khí 90 độ.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 12-01

Đầu nối nhanh khí nén cong model MPL 12-01 của thương hiệu CDC được thiết kế đặc biệt để tạo mối nối vuông góc 90 độ giữa ống dẫn khí nén có đường kính ngoài 12mm và một cổng ren trong kích thước cực kỳ nhỏ gọn là 1/8 inch. Với cơ chế "một chạm" (one-touch) và thiết kế khuỷu (elbow), MPL 12-01 không chỉ giúp tối ưu hóa không gian lắp đặt mà còn đơn giản hóa đáng kể quá trình kết nối.

Ứng dụng chính (Uses):

• Kết nối ống khí 12mm vào các thiết bị, cảm biến, hoặc manifold có cổng ren rất nhỏ 1/8 inch.
• Phù hợp cho các ứng dụng đặc thù cần chuyển đổi từ ống lớn sang cổng ren nhỏ trong không gian hạn chế.

2. Đặc điểm nổi bật và Lợi ích chính

• Kết nối "một chạm" tiện lợi: Cho phép lắp đặt và tháo ống 12mm chỉ bằng thao tác đẩy hoặc nhấn, không cần dụng cụ phức tạp.

• Thiết kế khuỷu 90 độ tối ưu: Giúp định hướng dòng khí, giảm căng thẳng cho ống và tạo sự gọn gàng cho hệ thống, đặc biệt quan trọng với sự chênh lệch kích thước ống và ren.
• Khả năng xoay linh hoạt: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS) giúp dễ dàng căn chỉnh hướng lắp đặt.
• Độ kín cao, chống rò rỉ: Đảm bảo nhờ phớt SEAL(NBR) chất lượng cao cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT.
• Vật liệu bền bỉ, tuổi thọ cao: Sự kết hợp giữa PA66, Đồng thau (BRASS), Thép không gỉ (SUS) cho móng kẹp, và cao su NBR, đảm bảo hoạt động lâu dài.
• Hiệu suất ổn định: Hoạt động tin cậy trong dải áp suất và nhiệt độ công nghiệp tiêu chuẩn.

3. Thông số kỹ thuật chi tiết của CDC MPL 12-01

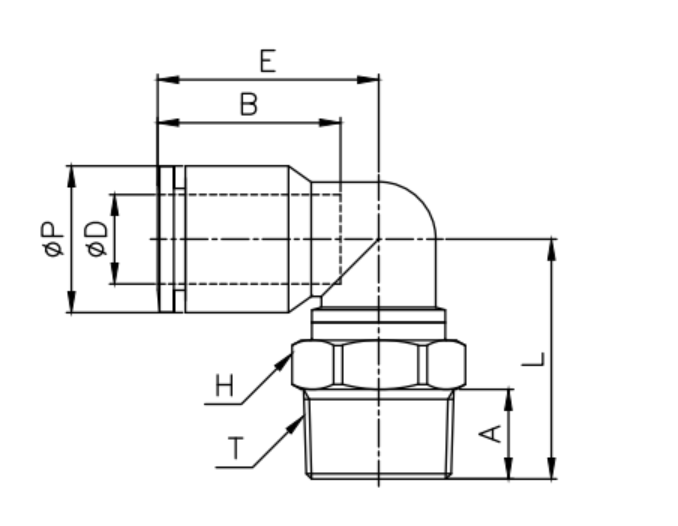

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 12-01, được lấy từ bảng kích thước bạn đã cung cấp:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 12-01

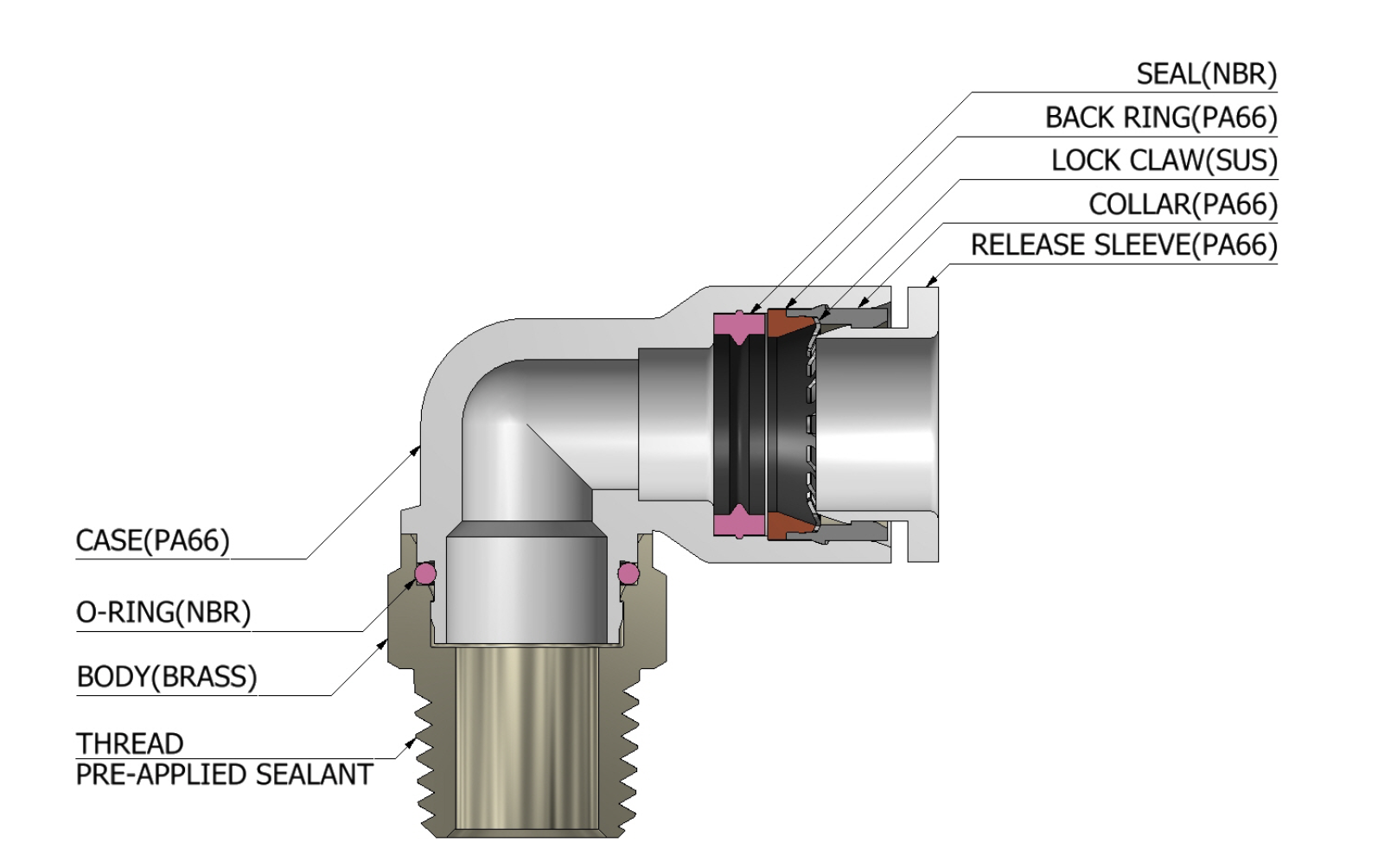

Cấu tạo của MPL 12-01 bao gồm các thành phần chính (dựa trên hình mặt cắt chung của dòng MPL):

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 12mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ giữ ống chắc chắn, và phớt SEAL(NBR) đảm bảo độ kín tối ưu.
• Tháo ống: Nhấn RELEASE SLEEVE(PA66) để giải phóng móng kẹp và dễ dàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Sử dụng ống khí (PU, PA, PE) có đường kính ngoài 12mm. Cắt đầu ống vuông và phẳng, không có ba via.

2. Lắp ống: Đẩy mạnh và thẳng ống vào đầu nối cho đến khi cảm thấy chặt.
3. Kết nối ren: Vặn phần ren R 1/8" vào cổng ren tương ứng. Sử dụng cờ lê 15mm để siết chặt phần BODY(BRASS). Do ren nhỏ, cần cẩn thận không siết quá lực.
4. Kiểm tra: Cấp khí và kiểm tra kỹ các điểm nối xem có bị rò rỉ không.

5. Tháo ống: Ngắt nguồn khí và xả hết áp suất dư trước khi tháo. Nhấn RELEASE SLEEVE(PA66) và rút ống.

7. Ứng dụng thực tế của Đầu Nối CDC MPL 12-01

MPL 12-01 phù hợp cho các ứng dụng đặc thù cần kết nối ống 12mm với ren 1/8" theo góc 90 độ, như:

• Các điểm lấy tín hiệu áp suất từ đường ống lớn.
• Kết nối vào các cảm biến hoặc công tắc áp suất có cổng ren nhỏ.
• Trong các thiết bị thí nghiệm hoặc mô hình cần sự nhỏ gọn ở điểm nối ren.

8. Lưu ý khi lựa chọn và bảo quản

• Chọn đúng model MPL 12-01 cho ống 12mm và ren R 1/8".
• Mua từ nhà phân phối chính hãng CDC như MECSU để đảm bảo chất lượng và thông số kỹ thuật.
• Bảo quản nơi khô ráo, tránh nhiệt độ quá cao hoặc quá thấp để duy trì chất lượng vật liệu.

9. FAQ - Câu hỏi thường gặp về CDC MPL 12-01

1. "Tôi có ống 12 mà chỗ lắp ren có 1/8 inch thôi, loại này có phải là loại tôi cần không?"
   • Chào bạn, vâng, đầu nối MPL 12-01 này chính xác là loại được thiết kế để kết nối ống 12mm với cổng ren 1/8 inch. Đây là giải pháp phù hợp cho trường hợp của bạn.
2. "Lỗ khí bên trong của cái này có bị quá nhỏ so với ống 12 không?"
   • Đường kính lỗ thông khí (ORIFICE) của model MPL 12-01 là 9.8mm. Mặc dù cổng ren là 1/8 inch, phần thân đầu nối vẫn được thiết kế để tối ưu lưu lượng cho ống 12mm, nên bạn không cần quá lo lắng về việc bị nghẹt khí cho các ứng dụng thông thường ạ.
3. "Ren 1/8 inch nhỏ vậy có dễ bị tuôn ren khi siết không?"
   • Ren 1/8 inch đúng là khá nhỏ. Khi siết, bạn cần dùng lực vừa phải và sử dụng cờ lê 15mm đúng kích thước. Tránh siết quá mạnh có thể làm hỏng ren của đầu nối hoặc ren của thiết bị đối tiếp. Sản phẩm có keo làm kín sẵn nên không cần siết quá chặt.
4. "Đầu nối này có thể chịu được nhiệt độ bao nhiêu?"
   • Đầu nối dòng MPL, bao gồm cả MPL 12-01, có dải nhiệt độ làm việc từ -20°C đến 80°C. Bạn nên sử dụng trong khoảng nhiệt độ này để đảm bảo độ bền và hiệu suất tốt nhất.
5. "Nếu tôi cần mua gấp sản phẩm này thì MECSU có giao hàng nhanh không?"
   • Chào bạn, về thời gian giao hàng, bạn vui lòng liên hệ hotline 18008137 hoặc kiểm tra thông tin trên website mecsu.vn tại trang sản phẩm để biết chi tiết về chính sách giao hàng và thời gian dự kiến nhé.

10. Kết luận và Lời kêu gọi hành động (CTA)

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 12-01 (Ống 12mm, Ren 1/8") là một giải pháp kết nối chuyên biệt và hiệu quả, cho phép bạn dễ dàng tích hợp ống khí 12mm vào các hệ thống có cổng ren cực kỳ nhỏ 1/8 inch. Với chất lượng đã được khẳng định từ thương hiệu CDC và sự tiện lợi của cơ chế "một chạm", sản phẩm này là một lựa chọn đáng giá.
