Đầu Nối Nhanh Khí Nén Cong Đen Phi 10 mm Ren Ngoài 3/8" CDC MPL 1003

Đầu Nối Nhanh Khí Nén Cong CDC MPL 10-03 (Ống 10mm, Ren 3/8"): Kết Nối Mạnh Mẽ, Đa Dụng

Đối với các ứng dụng khí nén đòi hỏi sự kết hợp giữa ống 10mm và cổng ren 3/8 inch, Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 10-03 mang đến một giải pháp mạnh mẽ và linh hoạt. Sản phẩm này đảm bảo kết nối nhanh chóng, an toàn và hiệu quả, phù hợp với nhiều yêu cầu kỹ thuật khác nhau trong công nghiệp.

1. Giới thiệu chung về Đầu Nối Nhanh Khí Nén Cong CDC MPL 10-03

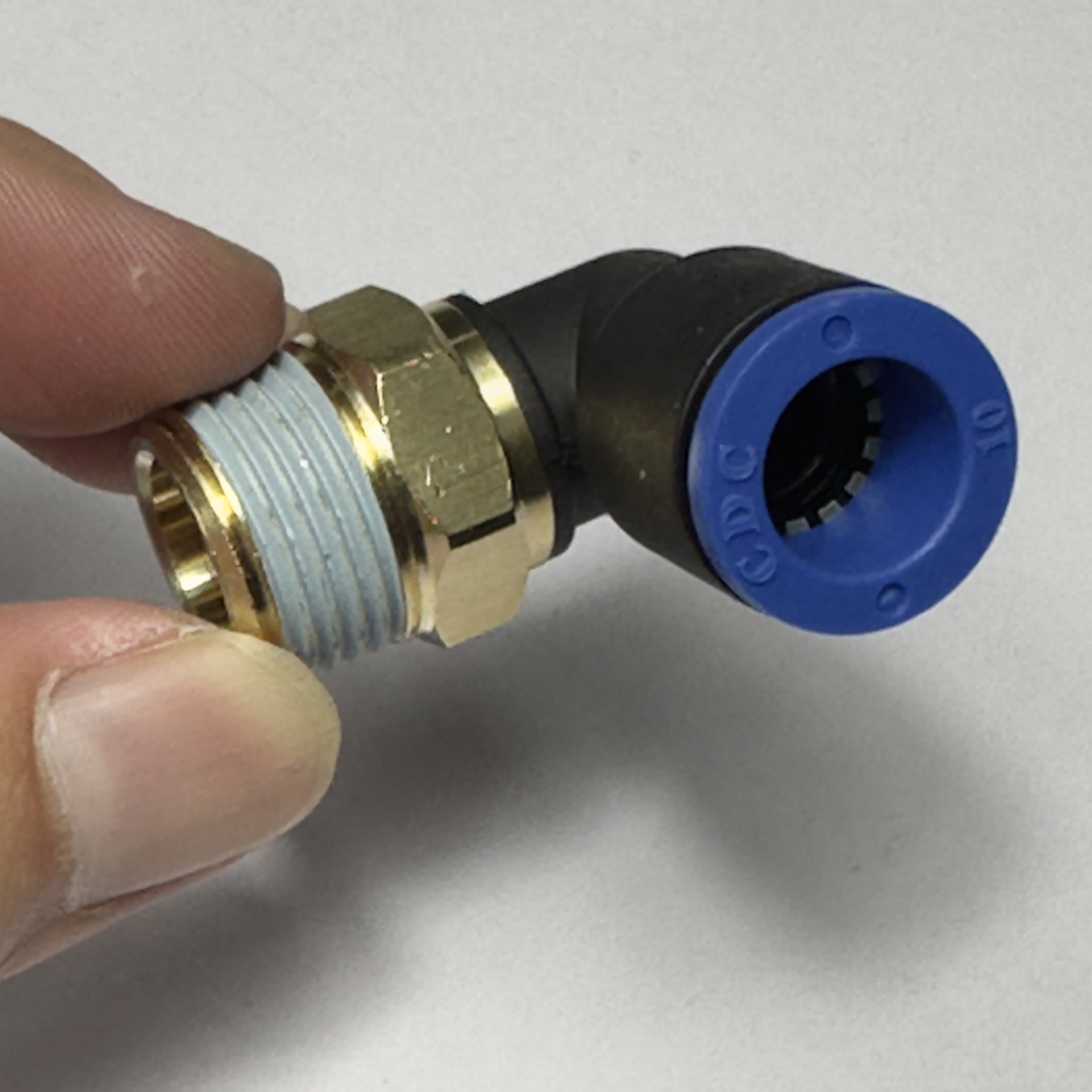

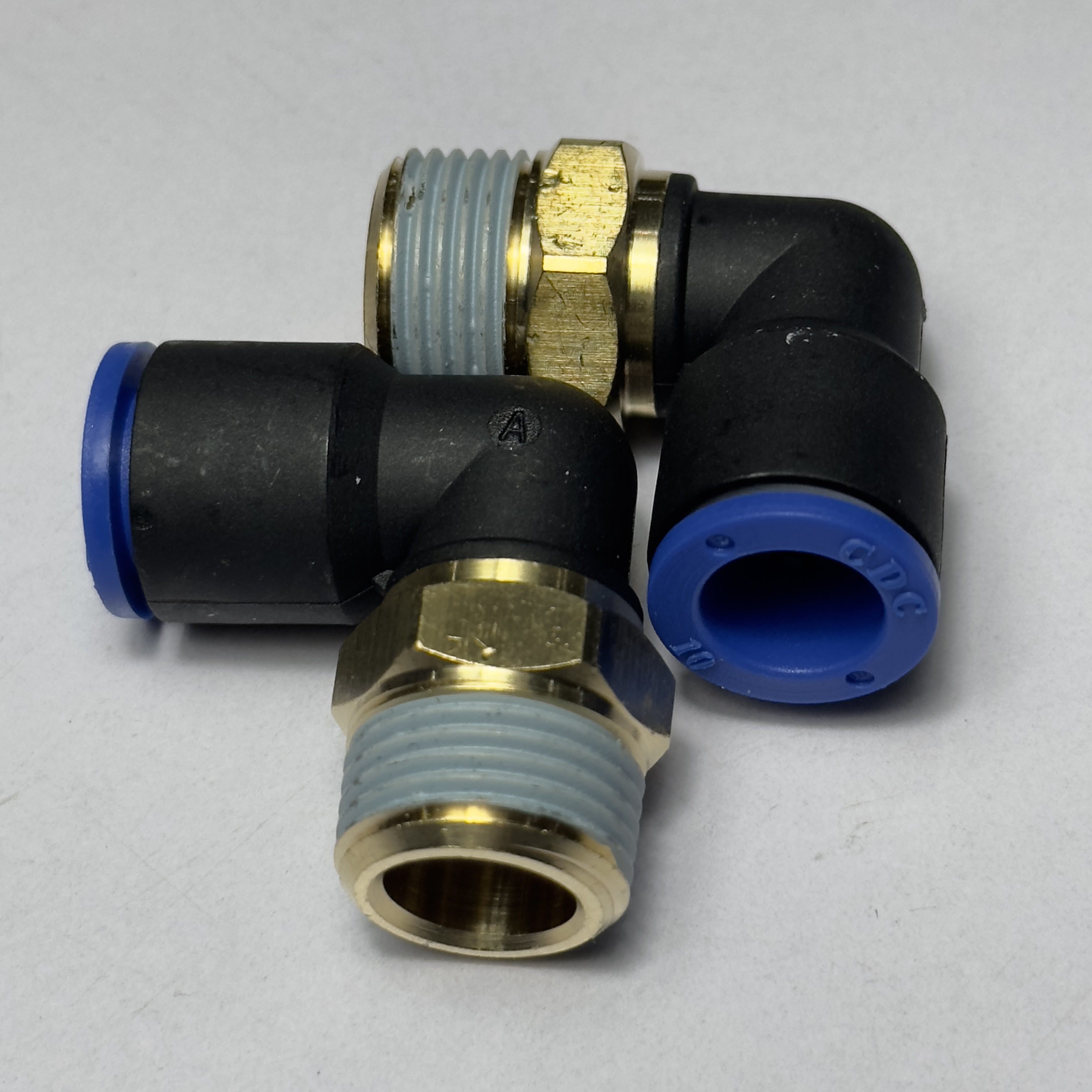

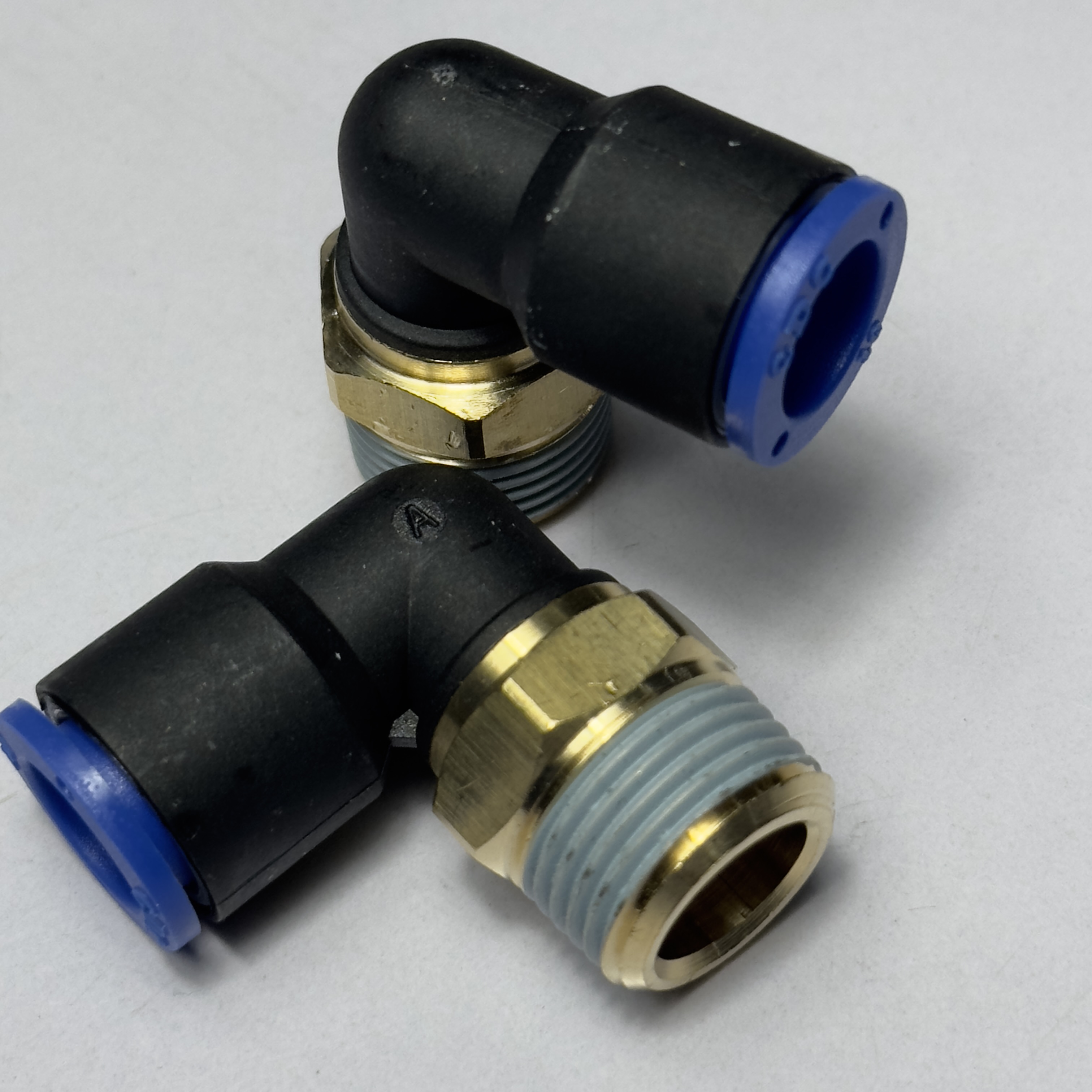

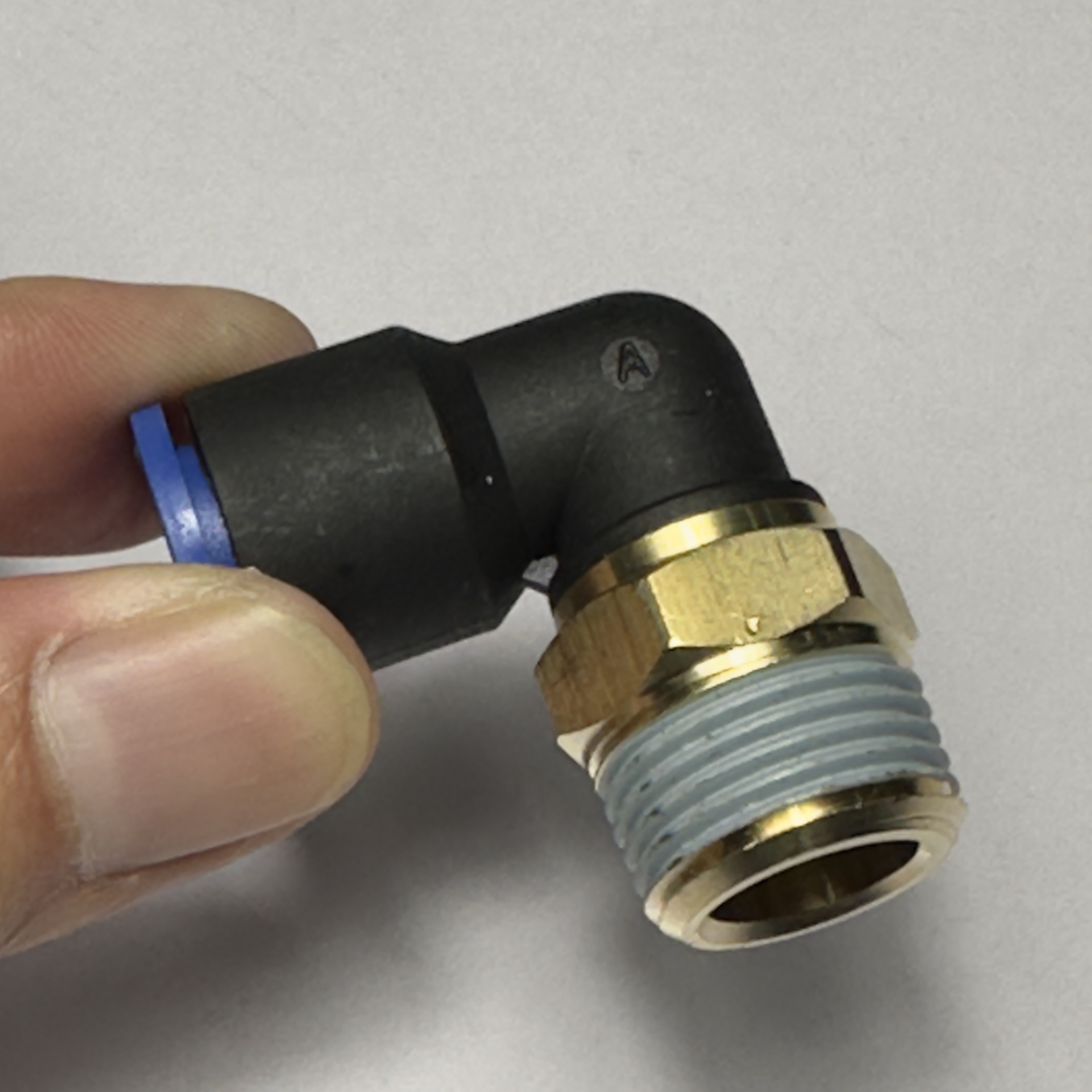

Đầu nối nhanh khí nén cong model MPL 10-03 của CDC là một linh kiện được thiết kế để tạo mối nối vuông góc 90 độ giữa ống khí nén có đường kính ngoài 10mm và một cổng ren trong kích thước 3/8 inch. Với cơ chế "một chạm" tiện lợi và thiết kế khuỷu (elbow), MPL 10-03 giúp tối ưu hóa việc lắp đặt và định hướng đường ống khí.

Ứng dụng chính (Uses):

• Sử dụng cho các khớp nối nhanh trong hệ thống đường ống khí nén công nghiệp.
• Lý tưởng cho các vị trí cần thay đổi hướng dòng khí hoặc khi không gian lắp đặt có giới hạn.

2. Đặc điểm nổi bật và Lợi ích chính

• Lắp đặt nhanh như chớp: Cơ chế "một chạm" cho phép kết nối và tháo ống khí 10mm một cách dễ dàng, không cần dụng cụ chuyên dụng.


• Thiết kế khuỷu 90 độ tối ưu: Giúp định hướng dòng chảy, giảm thiểu uốn cong ống và làm cho hệ thống trở nên chuyên nghiệp, gọn gàng.
• Khả năng xoay tiện lợi: Phần vỏ nhựa CASE(PA66) có thể xoay quanh thân ren BODY(BRASS), giúp việc căn chỉnh hướng trở nên dễ dàng hơn.
• Độ kín hoàn hảo: Đảm bảo bởi phớt SEAL(NBR) cho ống và lớp keo làm kín ren THREAD PRE-APPLIED SEALANT, ngăn chặn mọi rò rỉ khí.
• Vật liệu cao cấp, độ bền cao: Chế tạo từ Nylon 66 (PA66), Đồng thau (BRASS), Thép không gỉ (SUS) và cao su Nitrile (NBR), mang lại khả năng chống ăn mòn và tuổi thọ vượt trội.
• Hoạt động ổn định: Thiết kế để hoạt động tin cậy trong dải áp suất và nhiệt độ công nghiệp tiêu chuẩn.

3. Thông số kỹ thuật chi tiết của CDC MPL 10-03

Dưới đây là bảng thông số kỹ thuật chi tiết cho model MPL 10-03, được lấy từ bảng kích thước bạn đã cung cấp:

4. Cấu tạo chi tiết của Đầu Nối CDC MPL 10-03

Cấu tạo của MPL 10-03 bao gồm các thành phần chính (dựa trên hình mặt cắt chung của dòng MPL):

1. CASE (Vỏ ngoài phần cong): PA66
2. BODY (Thân ren kim loại): BRASS (Đồng thau)
3. O-RING (Gioăng giữa Case và Body): NBR
4. THREAD PRE-APPLIED SEALANT (Keo làm kín ren): Có sẵn
5. RELEASE SLEEVE (Nút nhấn tháo): PA66
6. COLLAR (Vòng cổ): PA66
7. LOCK CLAW (Móng kẹp ống): SUS (Thép không gỉ)
8. BACK RING (Vòng đệm sau phớt): PA66
9. SEAL (Phớt làm kín ống): NBR

5. Nguyên lý hoạt động

• Kết nối: Đẩy ống 10mm vào đầu nối. Móng kẹp LOCK CLAW(SUS) sẽ giữ chặt ống, và phớt SEAL(NBR) đảm bảo độ kín.
• Tháo ống: Nhấn RELEASE SLEEVE(PA66) để nhả móng kẹp và dễ dàng rút ống ra.

6. Hướng dẫn lắp đặt và sử dụng an toàn

1. Chuẩn bị ống: Sử dụng ống khí (PU, PA, PE) đường kính ngoài 10mm. Cắt đầu ống vuông và phẳng, không có ba via.


2. Lắp ống: Đẩy mạnh ống vào đầu nối cho đến khi cảm thấy chặt.
3. Kết nối ren: Vặn phần ren R 3/8" vào cổng ren tương ứng trên thiết bị. Sử dụng cờ lê 17mm để siết chặt phần BODY(BRASS).


4. Kiểm tra: Cấp khí và kiểm tra xem có rò rỉ tại các điểm nối không.
5. Tháo ống: Luôn ngắt nguồn khí và xả hết áp suất dư trước khi tháo ống. Nhấn RELEASE SLEEVE(PA66) và rút ống.

7. Ứng dụng thực tế của Đầu Nối CDC MPL 10-03

MPL 10-03 là lựa chọn phổ biến cho các ứng dụng cần kết nối ống 10mm với ren 3/8" theo góc 90 độ, bao gồm:

• Các van điều khiển, xylanh khí nén có kích thước trung bình.
• Hệ thống phân phối khí nén trong nhà xưởng.
• Các thiết bị công nghiệp đòi hỏi lưu lượng khí khá.

8. Lưu ý khi lựa chọn và bảo quản

• Luôn đảm bảo chọn đúng model MPL 10-03 cho ống 10mm và ren R 3/8".
• Mua sản phẩm từ các nhà phân phối ủy quyền của CDC để đảm bảo hàng chính hãng.
• Bảo quản nơi khô ráo, thoáng mát, tránh nhiệt độ khắc nghiệt.

9. FAQ - Câu hỏi thường gặp về CDC MPL 10-03

1. "Đầu nối này có vừa với ống 10 không shop? Ren của nó là ren 17 phải không?"
   • Chào bạn, đầu nối MPL 10-03 này dùng cho ống có đường kính ngoài 10mm là đúng rồi ạ. Phần ren ngoài là R 3/8 inch, đường kính ngoài của ren này khoảng 16.662mm, và thường sử dụng cờ lê 17mm để siết (kích thước H=17mm).
2. "Lỗ thoát khí bên trong của đầu nối này lớn không? Tôi sợ nó làm giảm áp."
   • Dạ, đường kính lỗ thông khí (ORIFICE) của model MPL 10-03 là 9mm, khá lớn so với kích thước ống 10mm, nên sẽ đảm bảo lưu lượng khí tốt và ít gây sụt áp đáng kể cho các ứng dụng thông thường ạ.
3. "Keo có sẵn trên ren có bền không? Dùng lâu có bị xì không?"
   • Lớp keo làm kín ren (THREAD PRE-APPLIED SEALANT) được nhà sản xuất CDC phủ sẵn có chất lượng tốt và được thiết kế để duy trì độ kín trong suốt thời gian sử dụng của đầu nối trong điều kiện làm việc bình thường. Nếu bạn lắp đặt đúng cách, không siết quá lực và ren đối tiếp đạt chuẩn thì sẽ rất bền ạ.
4. "Tôi có thể dùng đầu nối này cho hệ thống nước được không?"
   • Dạ không nên ạ. Đầu nối dòng MPL của CDC được thiết kế chuyên dụng cho KHÍ NÉN (AIR). Sử dụng cho nước hoặc các chất lỏng khác có thể không đảm bảo độ kín và độ bền lâu dài, cũng như không đúng với khuyến cáo của nhà sản xuất.
5. "Nếu tôi muốn mua số lượng lớn thì có giá tốt hơn không?"
   • Chào bạn, về chính sách giá cho số lượng lớn, bạn vui lòng liên hệ trực tiếp với bộ phận kinh doanh của chúng tôi qua hotline 18008137 hoặc email sales@mecsu.vn để được tư vấn và báo giá cụ thể nhé.

10. Kết luận và Lời kêu gọi hành động (CTA)

Đầu Nối Nhanh Khí Nén Cong Đen CDC MPL 10-03 (Ống 10mm, Ren 3/8") là một giải pháp kết nối khí nén hiệu quả, đáng tin cậy và dễ sử dụng. Với các thông số kỹ thuật rõ ràng, vật liệu chất lượng cao và thiết kế tối ưu, sản phẩm này giúp đơn giản hóa việc lắp đặt và bảo trì hệ thống khí nén của bạn.

Bạn đang tìm kiếm giải pháp kết nối ống khí 10mm với ren 3/8" một cách chuyên nghiệp và tiện lợi? CDC MPL 10-03 là sự lựa chọn hoàn hảo!
