[2022] Van 1 chiều là gì? Tìm hiểu ký hiệu van 1 chiều

[2022] Van 1 chiều là gì? Tìm hiểu ký hiệu van 1 chiều

Van 1 chiều là một thiết bị được ứng dụng rộng rãi trong hoạt động xây dựng, kỹ thuật và cả trong sinh hoạt hàng ngày. Vậy bạn đã biết về cấu tạo, nguyên lý hoạt động và tác dụng của loại van này chưa? Cùng tìm hiểu ngay nhé.

Van 1 chiều là gì?

Đây là một loại van tác dụng cho dòng chảy của lưu chất đi qua theo một nhất định, mà không cho dòng chảy đi theo chiều ngược lại.

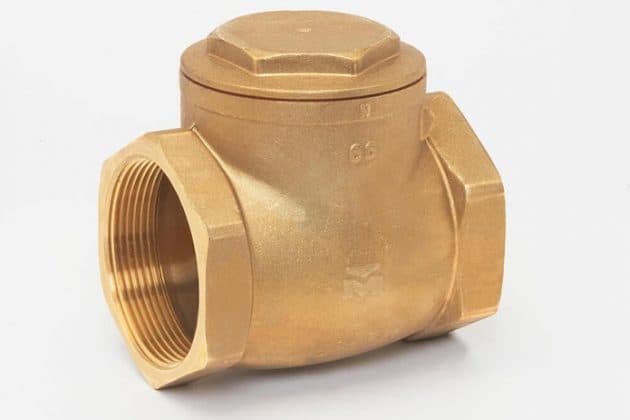

Van 1 chiều

Khi ứng dụng ngoài thực tế vì van 1 chiều không làm thất thoát chất lỏng hay chất khí mà đồng thời ngăn nước chảy ngược, tránh gây hư hỏng thiết bị.

Về cơ bản thì van hoạt động tự động, luôn ở chế độ thường đóng. Khi có áp lực theo đúng chiều thì van sẽ mở và cho dòng lưu chất đi qua, còn trong trường hợp áp lực theo chiều ngược lại thì van sẽ đóng chặt và không cho chất lỏng đi qua.

#1 Ký hiệu van 1 chiều

Trên là các ký hiệu dùng để mô tả van 1 chiều trong các bản vẽ kỹ thuật.

Kí hiệu van một chiều

#2 Cấu tạo van 1 chiều

Vam một chiều thường được cấu tạo theo 3 dạng khác nhau là van lá lật, van cánh bướm và van lò xo.

Cấu tạo van 1 chiều

Cấu tạo chung cơ bản của loại van 1 chiều này bao gồm 7 bộ phận chính:

  • Nắp đậy
  • Chốt
  • Thân van
  • Chốt xoay bản lề
  • Vòng đệm
  • Chốt đĩa
  • Đĩa van

Các thành phần của van 1 chiều

Nguyên lý hoạt động van 1 chiều

Nguyên lý hoạt động là những thông tin mà rất nhiều người thắc mắc vì khi xác định rõ nguyên lý của thiết bị thì sẽ đạt hiệu quả tốt nhất trong hoạt động thi công, sản xuất.
Nguyên lý hoạt động cụ thể như sau:

Van 1 chiều sẽ hoạt động theo trạng thái “đóng” nếu không có chất lỏng hay khí đi qua.
Lúc này, cửa xoay / phần tử trượt van dưới áp lực của trọng lượng hay lực lò xo ở trạng thái đóng. Khi có chất lỏng/ khí đi qua van thì cửa xoay/ phần tử trượt sẽ bị đẩy khỏi tình trạng đóng và sẽ hoạt động dưới tác động của dòng chảy.

Nguyên lý hoạt động van 1 chiều

Khi van mở sẽ cho phép dòng chảy đi qua. Khi vận tốc của dòng chảy bằng không thì cửa xoay và phần tử trượt sẽ quay trở lại trạng thái đóng.

?Van hoạt động độc lập dưới tác động của lưu lượng chất lỏng hay chất khí.

Van 1 chiều có tác dụng gì?

Van đóng vai trò quan trọng trong hệ thông lưu chuyển nước trong đời sống sản xuất, đặc biệt sử dụng cho các loại máy bơm công nghiệp.

Van 1 chiều có nhiều công dụng

Van ngăn không cho lưu lượng chất lỏng chảy ngược lại khi máy bơm dừng hoạt động, bảo vệ máy bơm ở trạng thái tốt nhất, không làm hư hỏng đến thiết bị.

Qua một số kiến chung cơ bản về van 1 chiều, hy vọng sẽ giúp bạn đọc hiểu rõ hơn về thiết bị và cách ứng dụng của nó trong thực tế.
