Đai siết ống (Hose Clamp), thường gọi là cổ dê hoặc kẹp ống, là chi tiết dùng để tạo lực kẹp quanh ống mềm và giữ ống ổn định trên đầu nối. Tùy thiết kế, đai có thể sử dụng vít, núm vặn, bulong hoặc cơ cấu siết chuyên dụng để điều chỉnh đường kính và lực ép.
Tại Mecsu, Đai Siết Ống được phân thành nhiều dòng theo vật liệu, cơ cấu siết và yêu cầu sử dụng như Inox 201, Inox 304 Orbit, tay vặn nhựa và loại chịu tải nặng. Khi lựa chọn, thông số quan trọng nhất là đường kính ngoài của ống sau khi lắp lên đầu nối, sau đó mới xét dải kẹp, kết cấu đai, vật liệu và điều kiện làm việc.
1. Đai Siết Ống là gì và dùng để làm gì?
Đai siết ống là chi tiết kẹp cơ khí dùng để ép giữ ống mềm quanh đầu nối, giúp hạn chế ống bị tuột và hỗ trợ duy trì độ kín của mối nối khi được lựa chọn, lắp đặt đúng.
1.1. Đai Siết Ống hoạt động như thế nào?
Đai siết thường gồm một dải kim loại bao quanh ống và một cơ cấu siết. Khi vặn vít hoặc bulong, cơ cấu này kéo dải đai thu nhỏ đường kính, tạo lực ép theo chu vi ống.
Trong một mối nối điển hình:
- Ống mềm: cao su, PVC mềm, PU, silicone hoặc vật liệu tương thích.
- Đầu nối: fitting, đầu nối có gờ hoặc chi tiết cứng tương ứng.
- Đai siết: tạo lực ép giữ ống trên đầu nối.
Đai siết không phải là chi tiết nối ống độc lập và cũng không thay thế cho gioăng, khớp nối hoặc bộ phận chịu áp chuyên dụng khi hệ thống yêu cầu các loại kết nối đó.
1.2. Đai Siết Ống khác gì với phụ kiện làm kín?
Đai siết tạo lực kẹp cơ học. Khả năng chống rò rỉ của mối nối còn phụ thuộc vào đường kính ống, đầu nối, vật liệu ống, vị trí đặt đai, lực siết và điều kiện vận hành.
2. Đai Siết Ống có những loại nào?
Đai Siết Ống tại Mecsu có thể được phân biệt theo cơ cấu siết và vật liệu, trong đó các nhóm nổi bật gồm Inox 201, Inox 304 Orbit, tay vặn nhựa và loại chịu tải nặng.
2.1. Phân loại theo dòng sản phẩm
| Dòng sản phẩm |
Đặc điểm chính |
Định hướng lựa chọn |

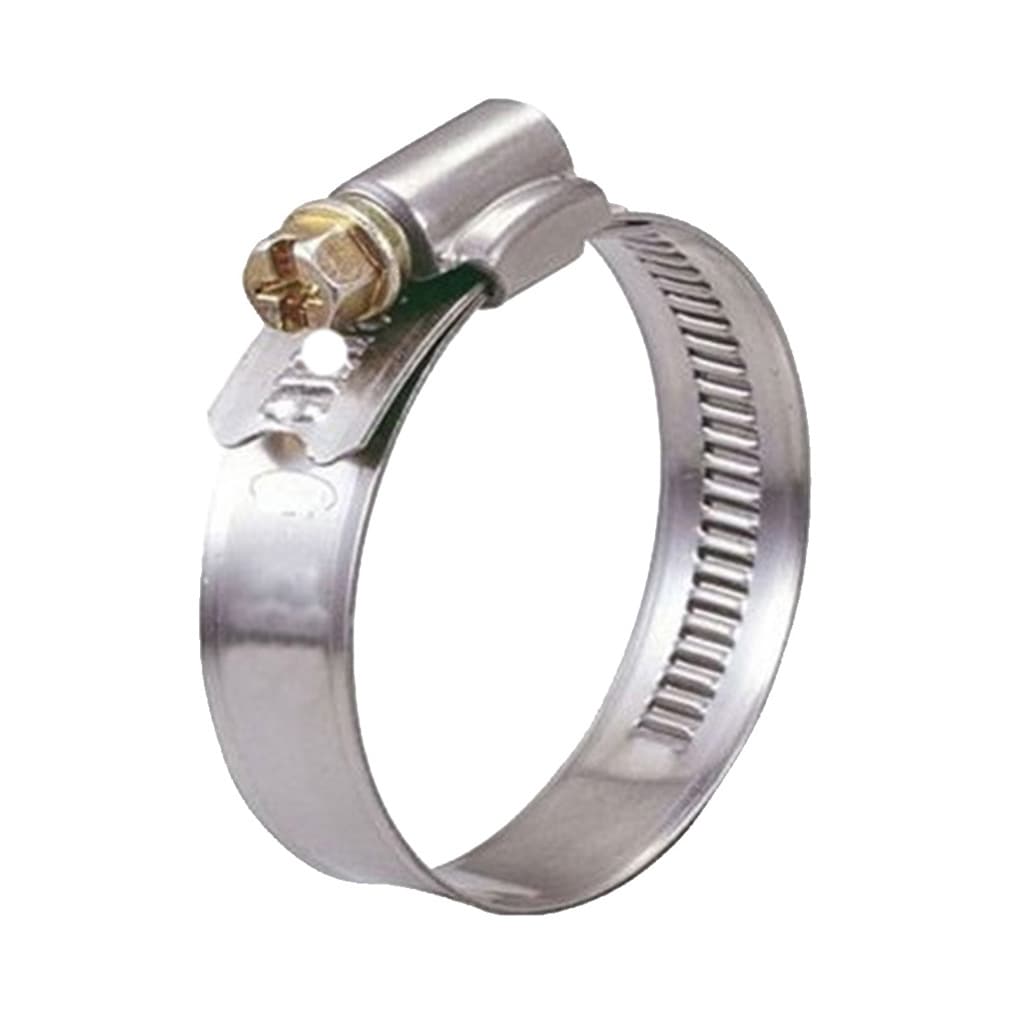

| Siết Cổ Dê Inox 201 |
Đai inox 201, cơ cấu siết vít, nhiều dải kẹp |
Điều kiện sử dụng thông thường, ưu tiên chi phí và yêu cầu chống ăn mòn ở mức phù hợp |

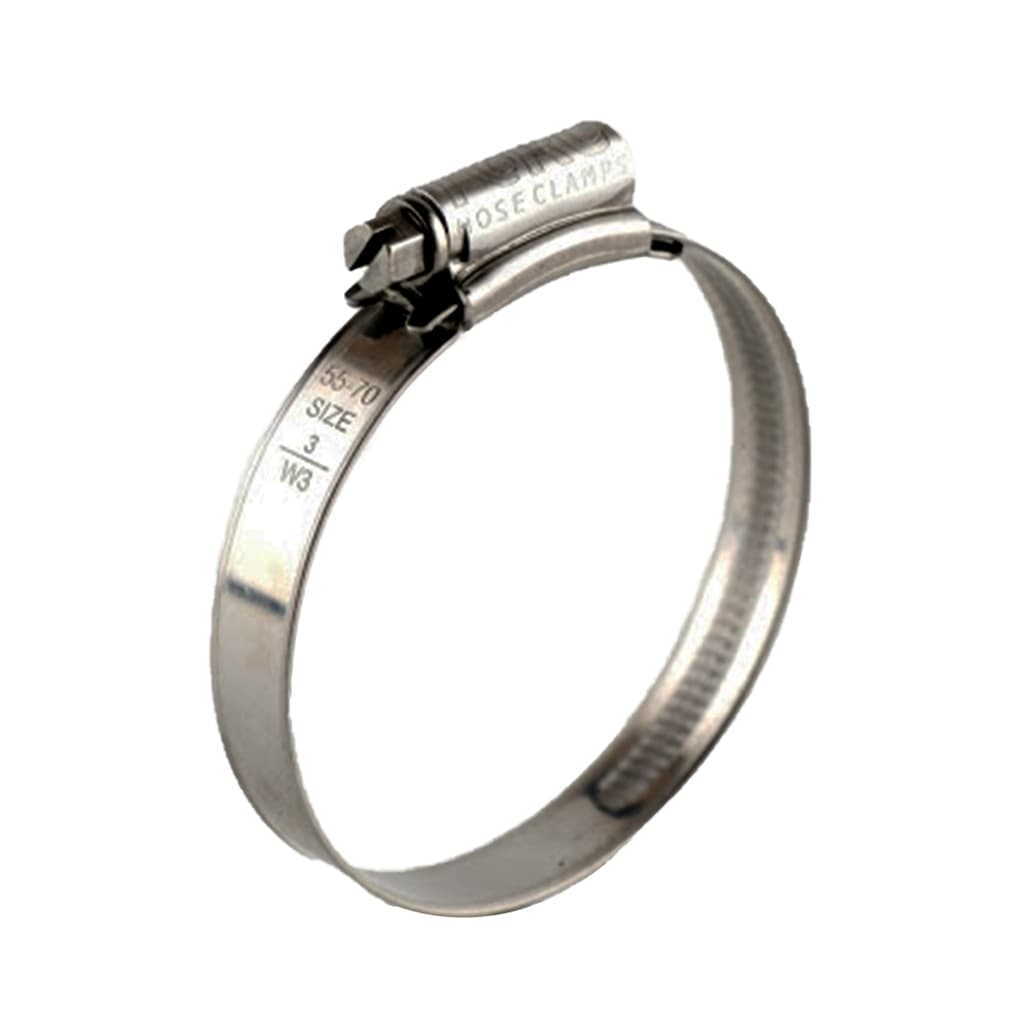

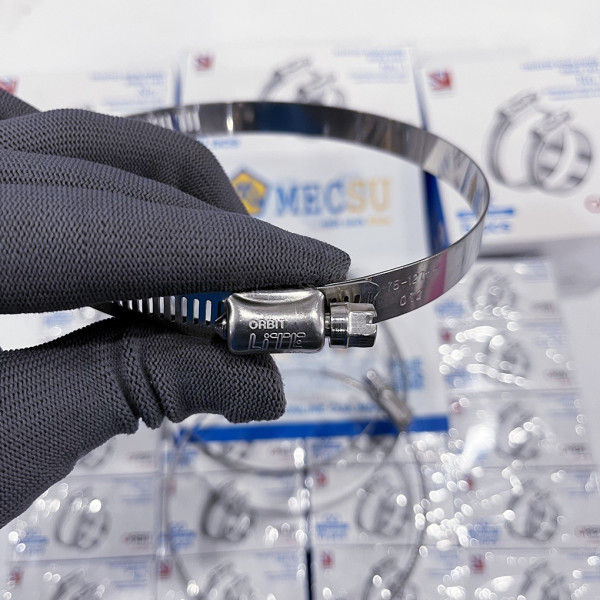

| Siết Cổ Dê Inox 304 Orbit |
Vật liệu Inox 304, nhiều dải kẹp |
Môi trường cần khả năng chống ăn mòn tốt hơn Inox 201 |

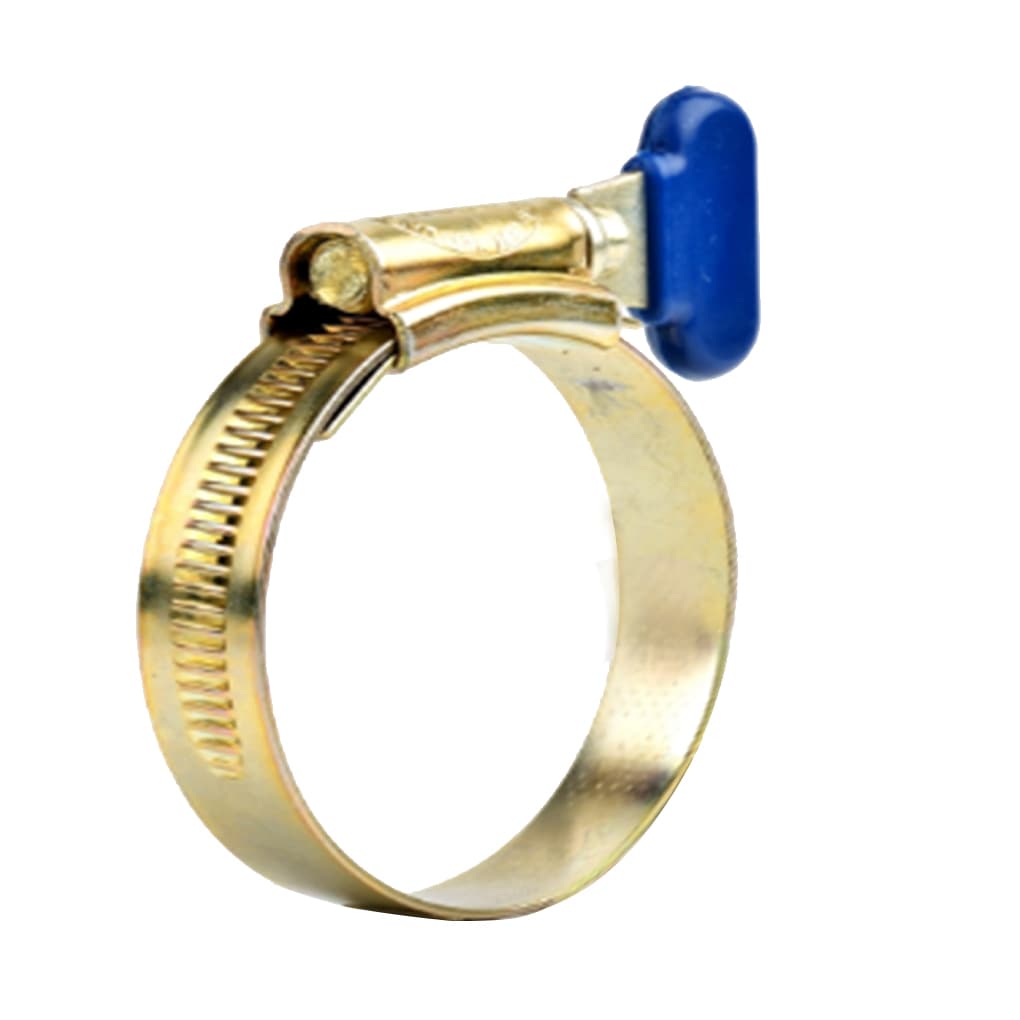

| Siết Cổ Dê Tay Vặn Nhựa |
Cơ cấu núm vặn hỗ trợ thao tác bằng tay |
Mối nối cần tháo lắp, điều chỉnh thường xuyên |

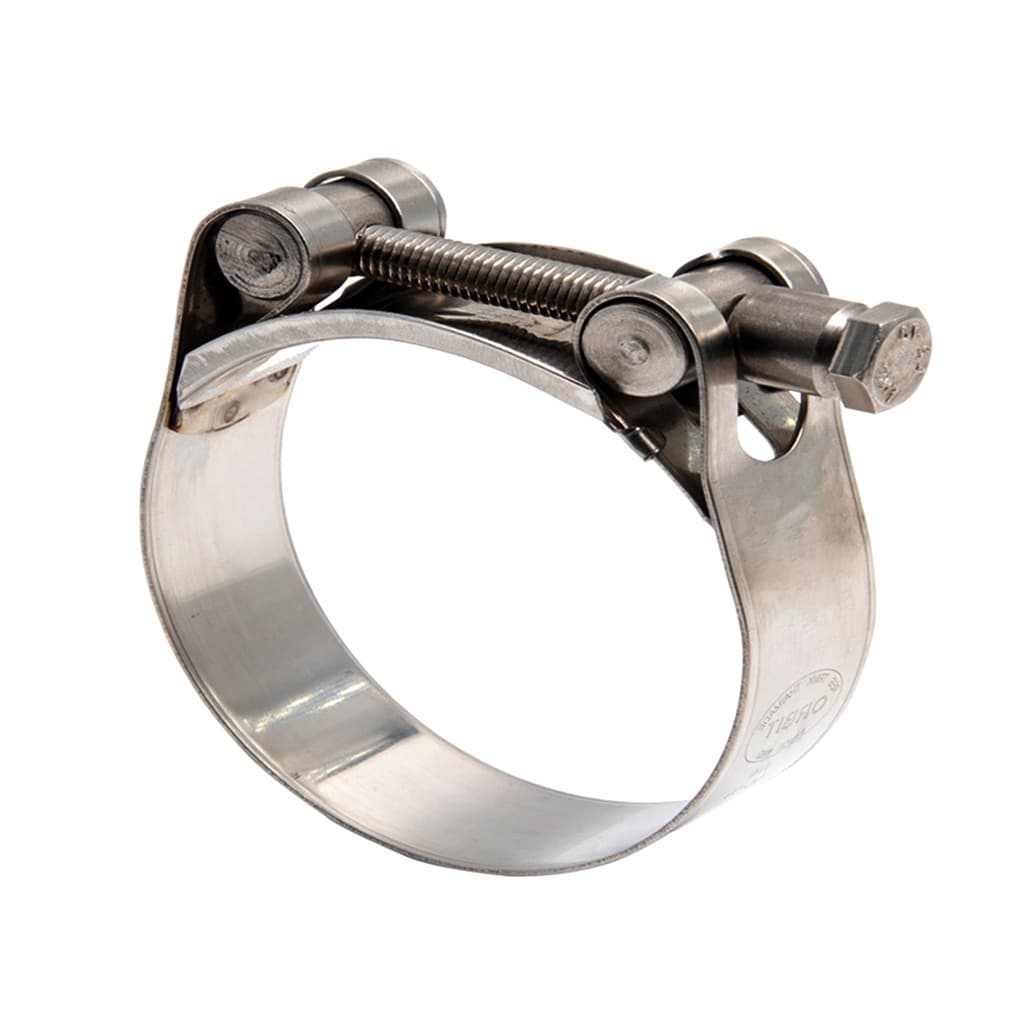

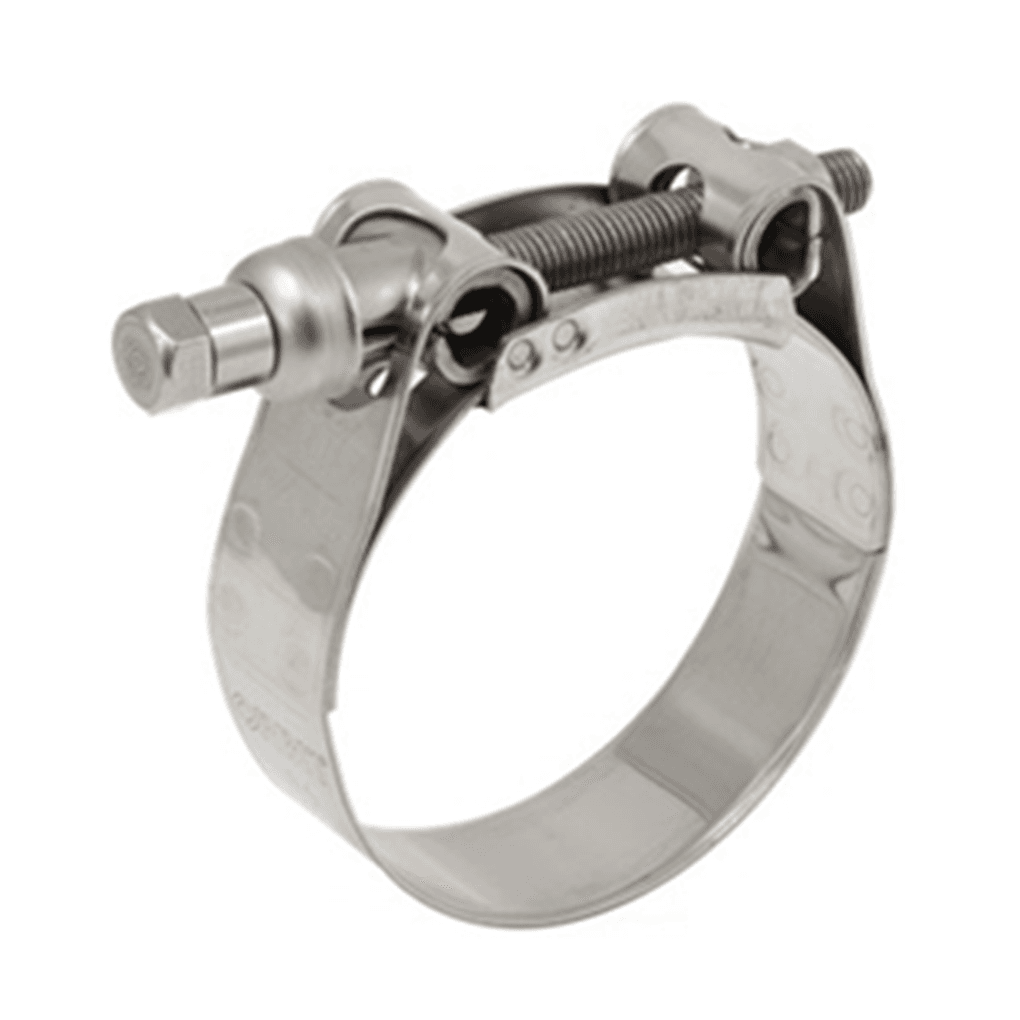

| Siết Cổ Dê Chịu Tải Nặng |
Đai và cơ cấu siết có kết cấu chắc chắn hơn tùy model |
Ống lớn, rung động hoặc yêu cầu lực kẹp cao theo thiết kế hệ thống |
2.2. Phân loại theo vật liệu
Vật liệu ảnh hưởng trực tiếp đến khả năng chống ăn mòn và phạm vi môi trường sử dụng.
- Inox 201: phù hợp với các điều kiện thông thường khi yêu cầu về chống ăn mòn không quá cao.
- Inox 304: khả năng chống ăn mòn tốt hơn Inox 201, thường được lựa chọn cho nhiều ứng dụng công nghiệp và môi trường ẩm.
- Thép: phù hợp khi điều kiện môi trường và yêu cầu chống ăn mòn cho phép sử dụng vật liệu thép.
Không nên lựa chọn vật liệu chỉ dựa vào tên gọi “inox”. Với môi trường có chloride, hóa chất hoặc điều kiện ăn mòn đặc biệt, cần kiểm tra khả năng tương thích của đúng vật liệu và model.
3. Cấu tạo Đai Siết Ống gồm những bộ phận nào?
Cấu tạo cơ bản của đai siết gồm thân đai và cơ cấu siết; ở loại cổ dê dạng vít, cơ cấu này thường gồm đầu siết và vít tương tác với phần răng trên đai.
3.1. Thân đai – Band
Thân đai là dải vật liệu bao quanh ống. Khi cơ cấu siết hoạt động, phần đai này thay đổi đường kính để tạo lực ép lên bề mặt ống.
Các thông số cần quan tâm gồm:
- Chiều rộng đai.
- Độ dày đai.
- Dải đường kính có thể kẹp.
- Vật liệu và khả năng chống ăn mòn.
3.2. Đầu siết – Housing
Đầu siết giữ cơ cấu vít hoặc bulong và truyền chuyển động siết vào thân đai. Kích thước đầu siết có thể khác nhau giữa các dòng sản phẩm.
3.3. Vít, bulong và cơ cấu truyền lực
Ở cổ dê dạng vít, vít tương tác với phần răng trên thân đai để thu nhỏ hoặc nới rộng vòng kẹp. Với loại chịu tải nặng, kết cấu siết có thể sử dụng bulong hoặc cơ cấu khác tùy thiết kế.
Do đó, không nên đánh đồng mọi loại Đai Siết Ống với một cơ cấu duy nhất. Model cụ thể quyết định cấu tạo, kích thước và cách thao tác.
4. Mã Đai Siết Ống liên hệ với kích thước ống như thế nào?
Dải kẹp là thông tin quan trọng nhất để liên hệ Đai Siết Ống với kích thước thực tế của ống. Người dùng cần đo đường kính ngoài (OD) của ống sau khi đã lắp lên đầu nối rồi đối chiếu với khoảng Min–Max của đai.
4.1. Vì sao phải đo đường kính ngoài?
Đai siết nằm bên ngoài ống nên kích thước cần đối chiếu là đường kính ngoài OD, không phải đường kính trong của ống.
Ví dụ, nếu đường kính ngoài thực tế của cụm ống tại vị trí cần kẹp là 35 mm, cần chọn model có dải kẹp bao phủ 35 mm và phù hợp với cấu tạo mối nối.
4.2. Một số quan hệ Model/SKU → dải kẹp
| Model/SKU |
Vật liệu / dòng |
Dùng cho ống |

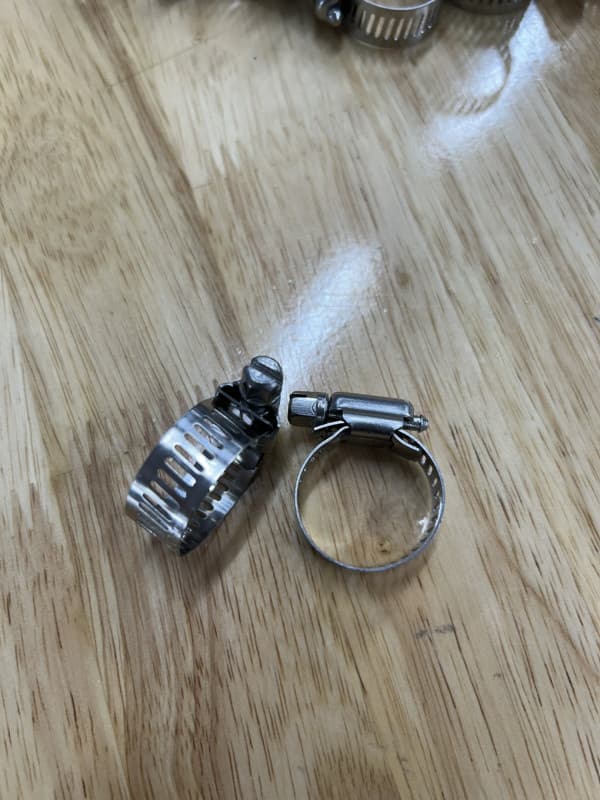

| 0630384 | Inox 201 | 14–27 mm |
| 0061489 | Inox 201 | 21–38 mm |
| 0043393 | Inox 201 | 21–44 mm |

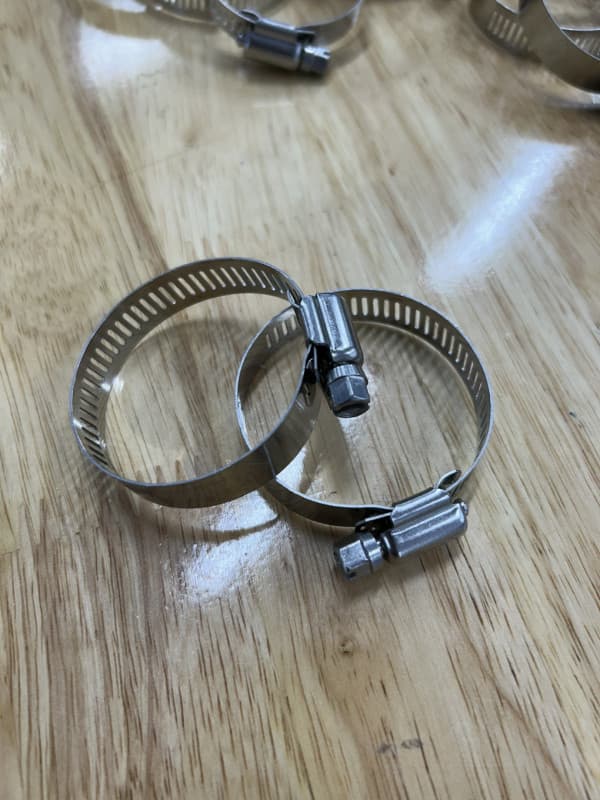

| 0043419 | Inox 201 | 27–51 mm |
| 0630385 | Inox 201 | 33–57 mm |

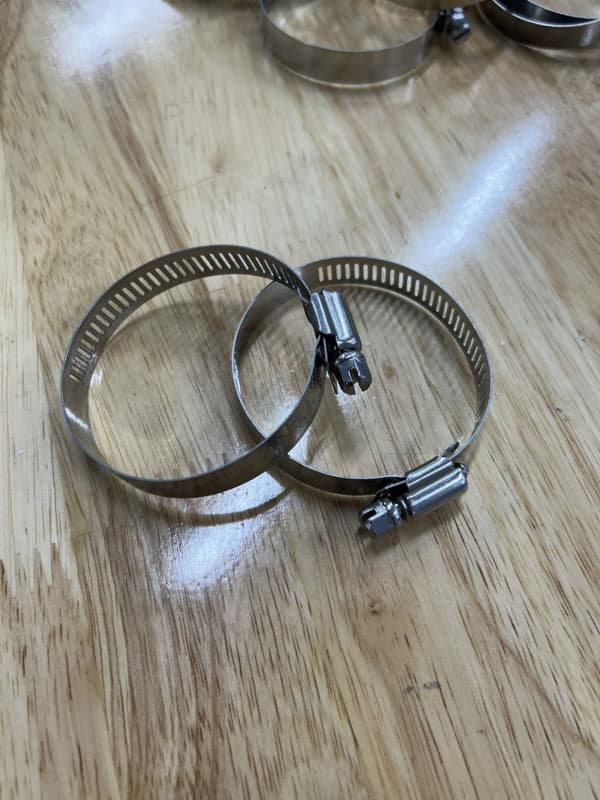

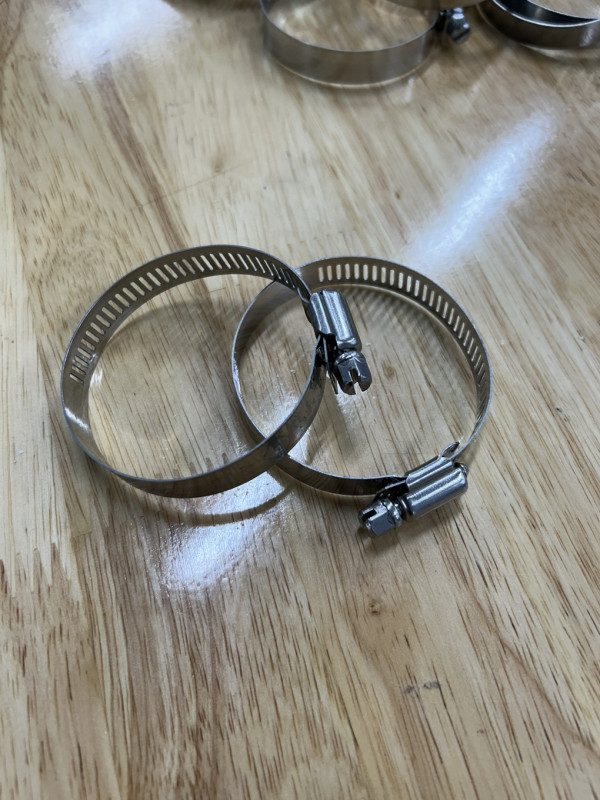

| 0113991 | Inox 201 | 40–63 mm |

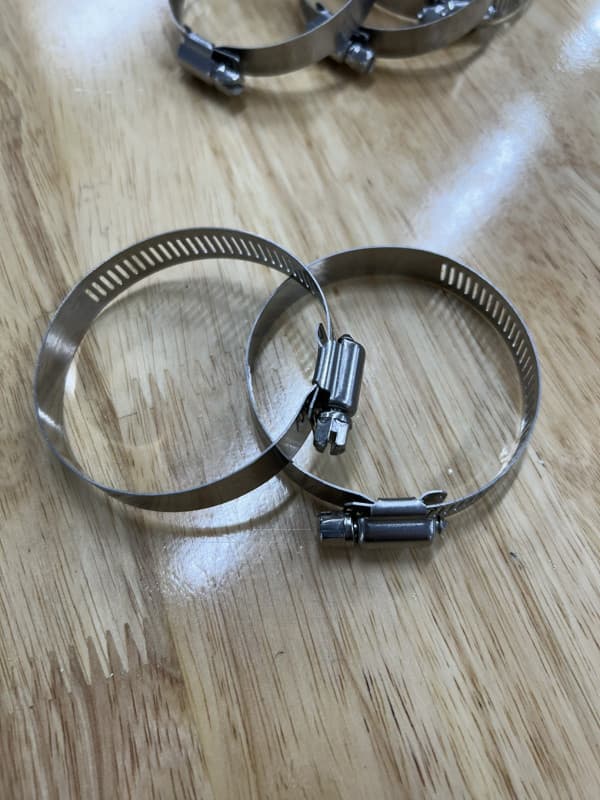

| 0043394 | Inox 201 | 46–70 mm |

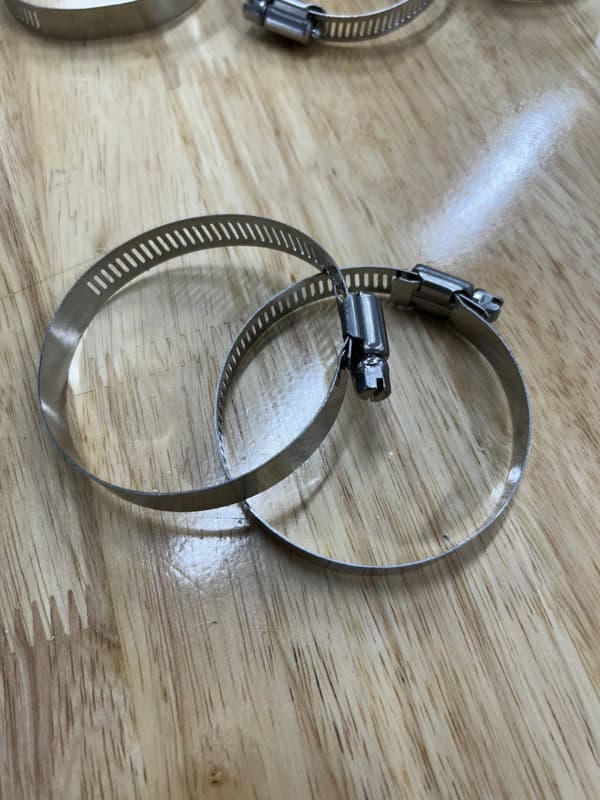

| 0063153 | Inox 201 | 52–76 mm |

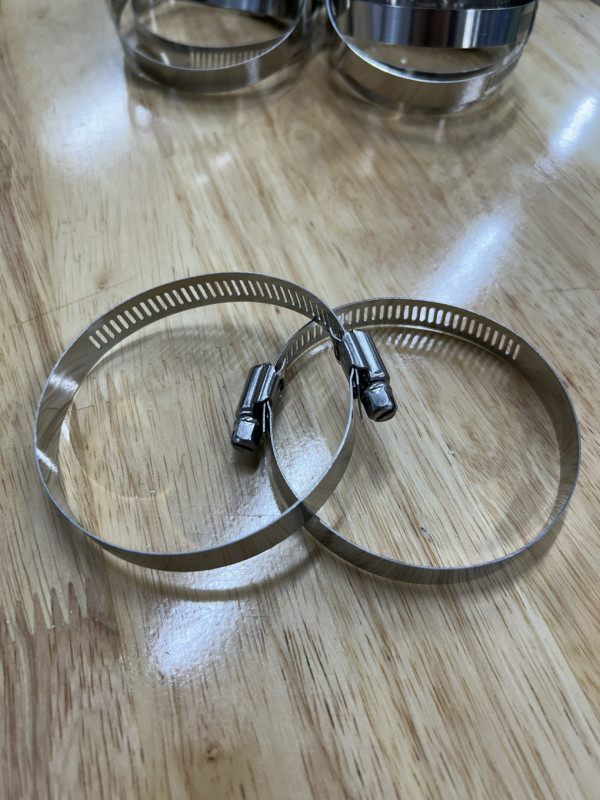

| 0056470 | Inox 201 | 59–82 mm |

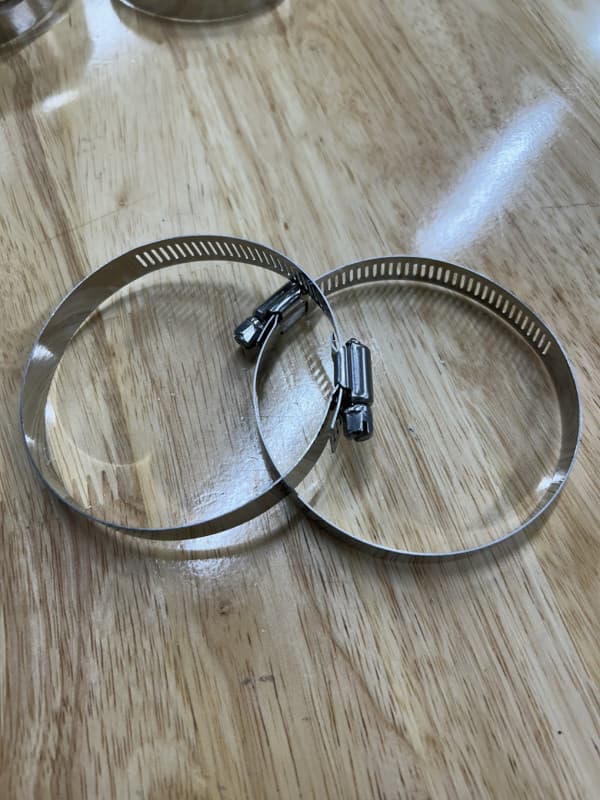

| 0630386 | Inox 201 | 65–89 mm |

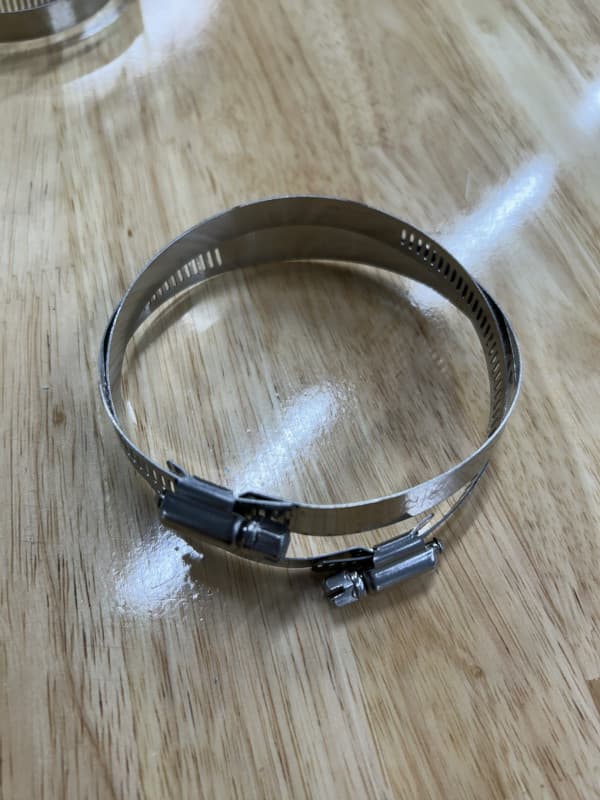

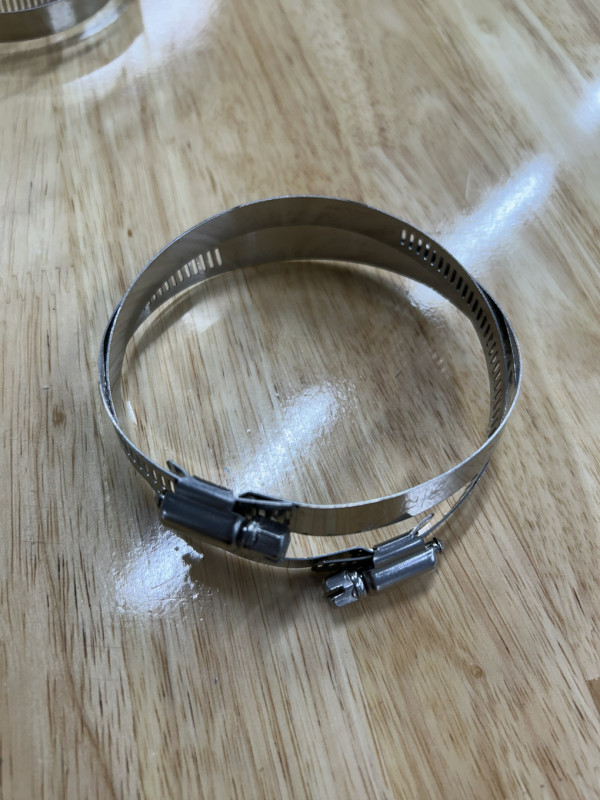

| 0630387 | Inox 201 | 72–95 mm |

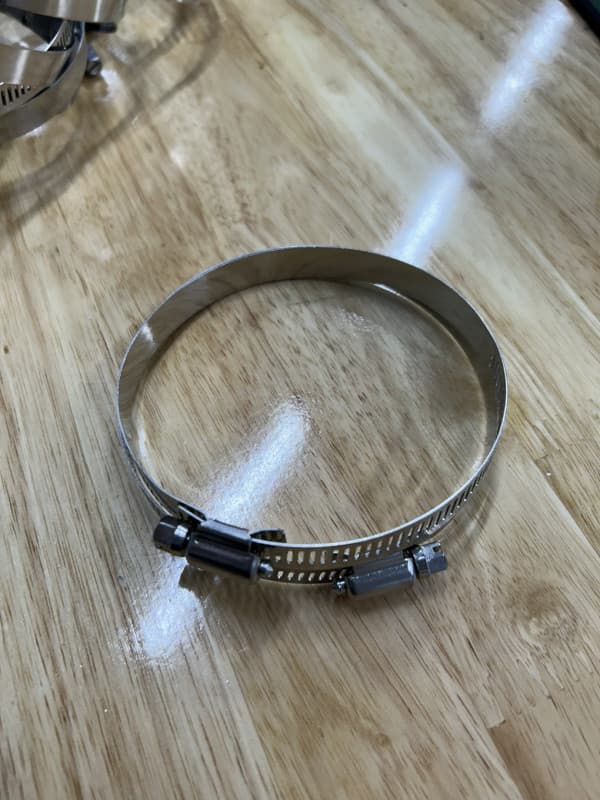

| 0630388 | Inox 201 | 78–101 mm |
| 0056472 | Inox 201 | 84–108 mm |

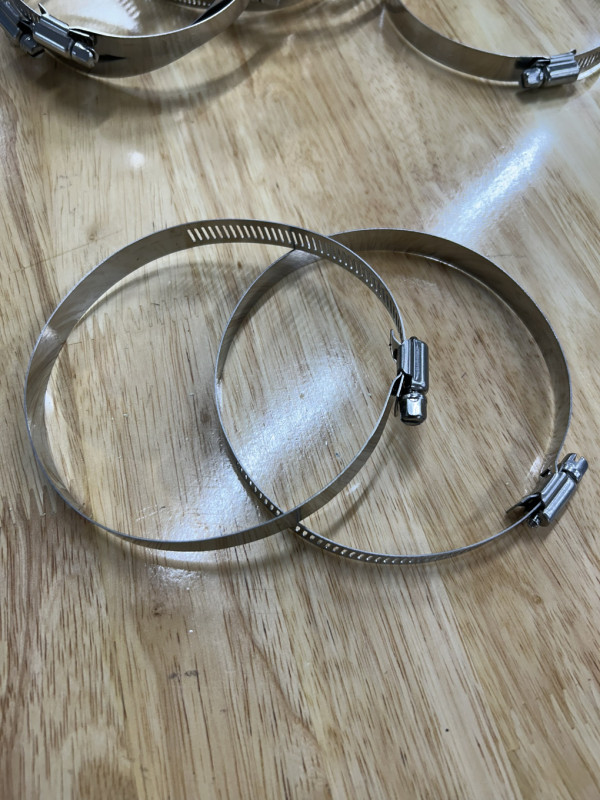

| 0630389 | Inox 201 | 91–114 mm |

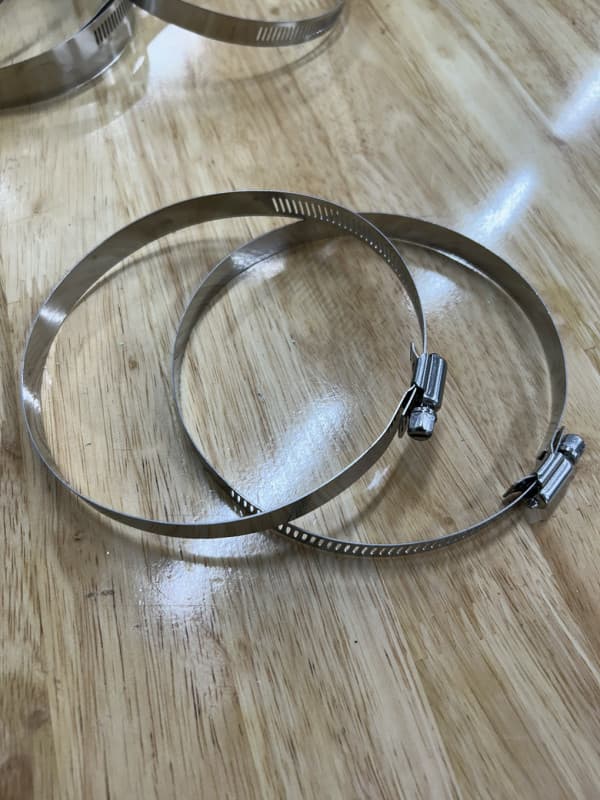

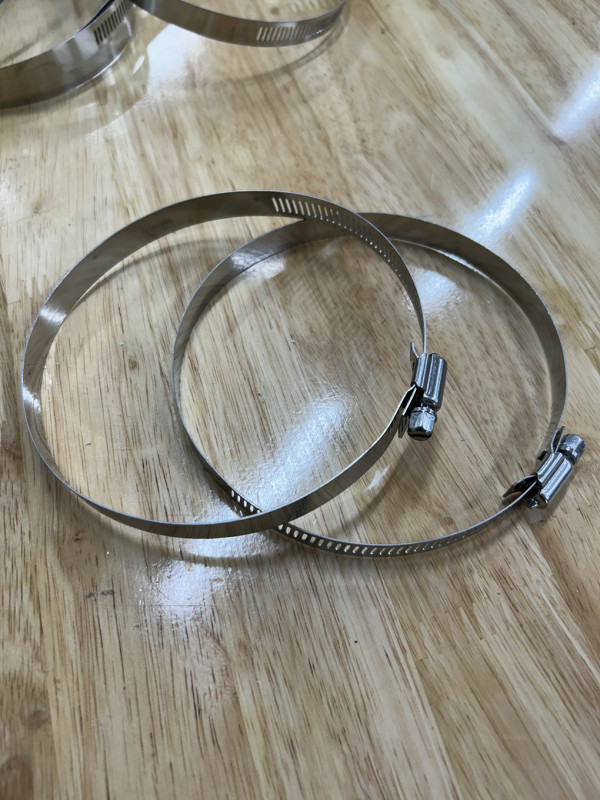

| 0113992 | Inox 201 | 105–127 mm |

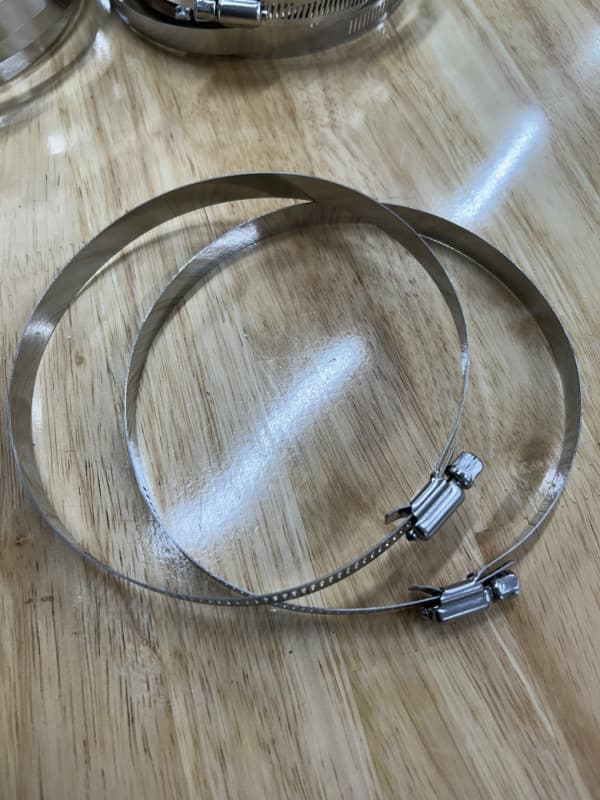

| 0113993 | Inox 201 | 118–140 mm |

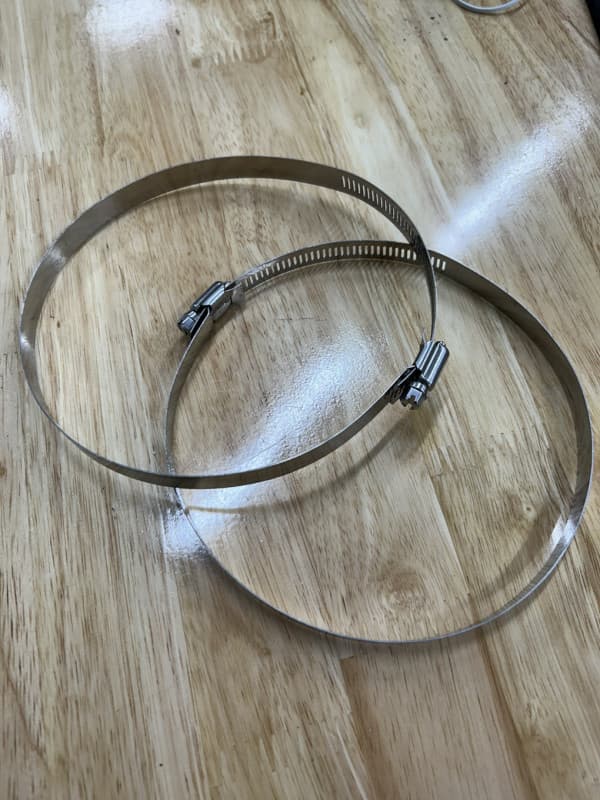

| 0113994 | Inox 201 | 130–152 mm |

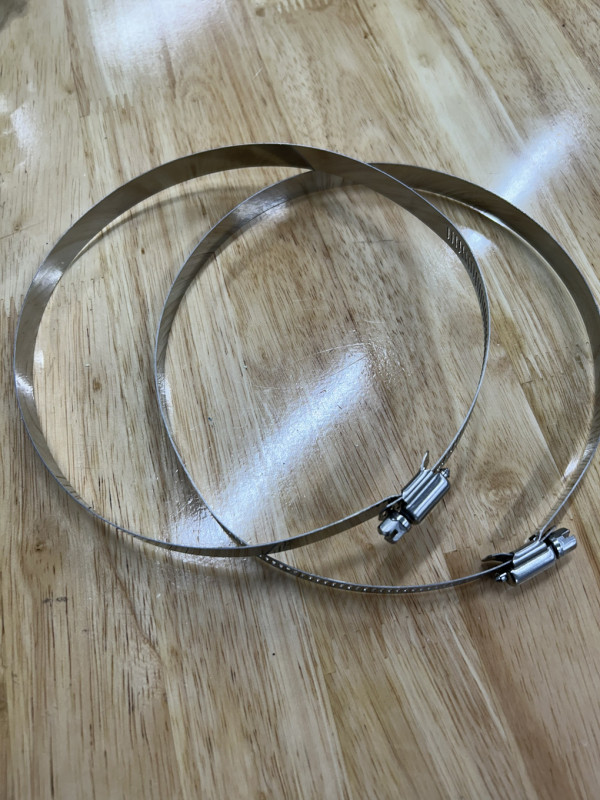

| 0630390 | Inox 201 | 141–165 mm |
| 0073419 | Inox 201 | 232–254 mm |
Với dòng Inox 304 Orbit, một số quan hệ model và dải kẹp tiêu biểu gồm:
| Model/SKU |
Dùng cho ống |
| 0059230 | 11–16 mm |
| 0059231 | 13–20 mm |
| 0059232 | 16–22 mm |
| 0059233 | 18–25 mm |
| 0059234 | 22–30 mm |
| 0059235 | 25–35 mm |

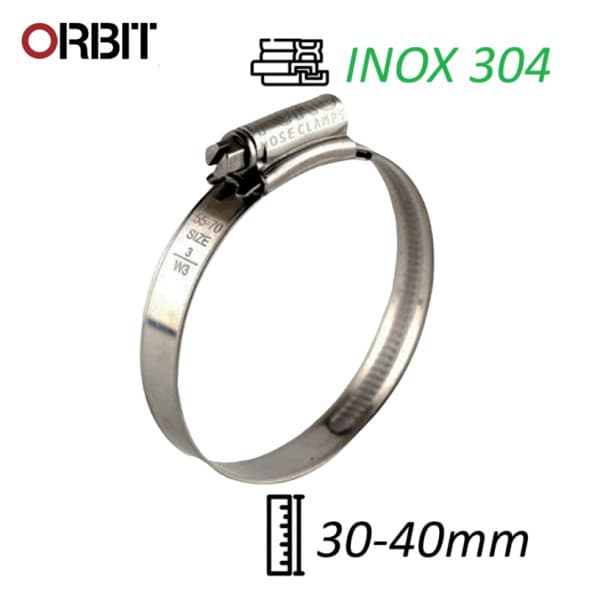

| 0059236 | 30–40 mm |
| 0059238 | 35–50 mm |
| 0059239 | 40–55 mm |
| 0059240 | 45–60 mm |
| 0059241 | 55–70 mm |
| 0059242 | 60–80 mm |
| 0059243 | 70–90 mm |
| 0059244 | 85–100 mm |
| 0059245 | 90–120 mm |
| 0059246 | 100–125 mm |
| 0075769 | 130–150 mm |

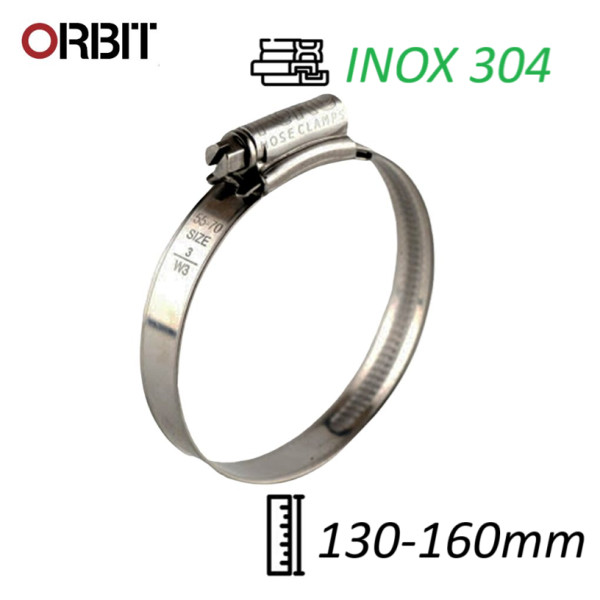

| 0075770 | 130–160 mm |
| 0059250 | 150–180 mm |
| 0075771 | 170–200 mm |
| 0075772 | 190–230 mm |
| 0059253 | 220–250 mm |
| 0075335 | 240–280 mm |
Các quan hệ Model → dải kẹp là dữ liệu kỹ thuật có giá trị khi tìm kiếm sản phẩm. Tuy nhiên, khi lựa chọn thực tế vẫn cần kiểm tra đúng model, cấu tạo và thông số nhà sản xuất thay vì chỉ dựa vào một kích thước.
5. Chọn Đai Siết Ống theo tiêu chí nào?
Quy trình chọn đúng nên bắt đầu từ đường kính ngoài thực tế của ống, sau đó kiểm tra dải kẹp, cơ cấu siết, vật liệu và điều kiện làm việc.
5.1. Xác định đường kính ngoài OD
Đo đường kính ngoài tại vị trí ống đã lắp với đầu nối. Nếu ống mềm có thành dày hoặc bị biến dạng khi lắp, cần lấy kích thước thực tế tại vị trí đai sẽ kẹp.
5.2. Chọn dải kẹp phù hợp
Đường kính thực tế phải nằm trong khoảng làm việc của đai. Không nên chọn đai có khoảng quá rộng rồi cố siết sâu để bù kích thước, vì điều này có thể làm giảm khả năng ôm đều quanh ống.
5.3. Kiểm tra cơ cấu siết
- Cổ dê vặn vít: phù hợp khi cần điều chỉnh bằng dụng cụ.
- Tay vặn nhựa: thuận tiện cho những mối nối cần thao tác thường xuyên, nếu model được thiết kế cho mục đích này.
- Loại chịu tải nặng: phù hợp với những mối nối có yêu cầu cao hơn về lực kẹp hoặc điều kiện rung động, nhưng cần xét thông số của đúng model.
5.4. Chọn vật liệu theo môi trường
| Điều kiện |
Định hướng |
| Môi trường khô, yêu cầu chống ăn mòn không cao |
Có thể cân nhắc thép hoặc Inox 201 tùy yêu cầu |
| Môi trường ẩm, ngoài trời hoặc công nghiệp thông thường |
Ưu tiên Inox 304 khi yêu cầu chống ăn mòn cao hơn |
| Môi trường chloride, hóa chất hoặc ăn mòn đặc biệt |
Kiểm tra vật liệu và khả năng tương thích theo điều kiện thực tế; không mặc định Inox 304 phù hợp mọi trường hợp |
5.5. Xem xét áp suất và rung động
Đai siết không có một mức áp suất an toàn chung cho tất cả sản phẩm. Khả năng chịu áp của mối nối phụ thuộc đồng thời vào ống, đầu nối, đai, lực siết, kích thước, vật liệu và điều kiện vận hành.
Với hệ thống áp suất cao hoặc rung động mạnh, cần sử dụng đúng loại đai được nhà sản xuất thiết kế cho điều kiện đó thay vì chỉ chọn đai có kích thước lớn hơn.
6. Đai Siết Ống được ứng dụng ở đâu và liên kết với sản phẩm nào?
Đai Siết Ống được sử dụng chủ yếu tại các mối nối giữa ống mềm và đầu nối cứng, trong đó đai tạo lực kẹp quanh chu vi để giữ ống ổn định.
6.1. Các nhóm ứng dụng phổ biến
| Ứng dụng |
Vai trò của đai siết |
| Đường ống nước |
Giữ ống mềm trên đầu nối và hạn chế rò rỉ tại mối nối phù hợp |
| Ống khí và thông gió |
Cố định ống mềm vào đầu nối |
| Ô tô, xe máy, máy móc |
Kẹp các loại ống mềm tương thích tại vị trí kết nối |
| Tưới tiêu |
Cố định ống mềm với đầu nối trong hệ thống phù hợp |
| Máy móc công nghiệp |
Giữ ổn định các mối nối ống cần cơ cấu kẹp cơ khí |
6.2. Quan hệ với các sản phẩm khác
Trong hệ thống đường ống, Đai Siết Ống thường không hoạt động độc lập mà liên kết với nhiều thực thể khác:
- Ống mềm: đối tượng trực tiếp được kẹp.
- Đầu nối/cút: tạo vị trí để ống được lắp vào.
- Đầu nối có gờ: hỗ trợ tăng khả năng giữ ống tùy thiết kế.
- Gioăng và vật liệu làm kín: sử dụng khi kết cấu mối nối yêu cầu.
- Đai treo, cùm và phụ kiện đỡ ống: dùng cho chức năng cố định đường ống vào kết cấu, khác với chức năng kẹp ống vào đầu nối của cổ dê.
6.3. Những lỗi cần tránh khi sử dụng
- Chọn sai dải đường kính so với OD thực tế.
- Đo đường kính trong thay vì đường kính ngoài.
- Siết quá mạnh làm biến dạng hoặc hư bề mặt ống.
- Siết quá yếu khiến mối nối không đủ lực giữ.
- Lắp đai lệch khỏi vùng cần kẹp của đầu nối.
- Chọn vật liệu không phù hợp với môi trường.
- Dùng cổ dê thông thường cho ứng dụng có yêu cầu áp suất, rung động hoặc tải đặc biệt mà không kiểm tra thông số.
