Lò xo (Spring) là chi tiết cơ khí có tính đàn hồi, có khả năng biến dạng khi chịu lực và tích trữ năng lượng trong quá trình làm việc. Khi tải trọng được giải phóng trong phạm vi đàn hồi phù hợp, lò xo có xu hướng trở lại trạng thái ban đầu. Tùy thiết kế, lò xo có thể làm việc dưới lực nén, lực kéo, lực xoắn hoặc biến dạng uốn.
Lò xo được sử dụng trong nhiều cơ cấu máy và thiết bị để tạo lực hồi vị, duy trì lực ép, kiểm soát chuyển động, hấp thụ rung động hoặc lưu trữ năng lượng. Khi lựa chọn, cần xác định đúng loại lò xo, vật liệu, kích thước, hướng tác dụng của lực và điều kiện làm việc thay vì chỉ dựa vào hình dạng bên ngoài.
1. Lò xo là gì? Cấu tạo và chức năng của lò xo
Lò xo là một chi tiết đàn hồi thường được chế tạo từ vật liệu kim loại có khả năng chịu biến dạng đàn hồi. Vật liệu được tạo hình thành dạng phù hợp với chức năng, phổ biến như dạng xoắn, dạng lá hoặc dạng đĩa.
Khi có lực tác dụng, lò xo biến dạng và tích trữ năng lượng. Tùy loại, lực tác dụng có thể làm lò xo nén, kéo dài, xoắn hoặc uốn. Khi tải được loại bỏ, lò xo có xu hướng hồi phục về trạng thái ban đầu nếu chưa vượt quá giới hạn làm việc của thiết kế.
Chức năng của lò xo phụ thuộc vào từng cơ cấu. Lò xo có thể được sử dụng để:
- Tạo lực hồi vị cho một bộ phận sau khi bị tác động.
- Duy trì lực ép hoặc lực tiếp xúc giữa các chi tiết.
- Hấp thụ một phần rung động và tác động cơ học.
- Kiểm soát chuyển động trong cơ cấu máy.
- Lưu trữ và giải phóng năng lượng đàn hồi theo yêu cầu của cơ cấu.
Do có nhiều thiết kế khác nhau, thông số cần quan tâm cũng thay đổi theo từng loại. Với lò xo dạng xoắn, các kích thước như đường kính dây, đường kính trong, đường kính ngoài, đường kính trung bình, bước lò xo và chiều dài là những thông số thường được dùng để xác định sản phẩm.
2. Các loại lò xo phổ biến
Lò xo có thể được phân loại theo hình dạng, phương thức chịu tải hoặc vật liệu. Với ứng dụng cơ khí, cách phân loại theo hình dạng và hướng tác dụng của lực giúp xác định nhanh loại lò xo phù hợp với cơ cấu.

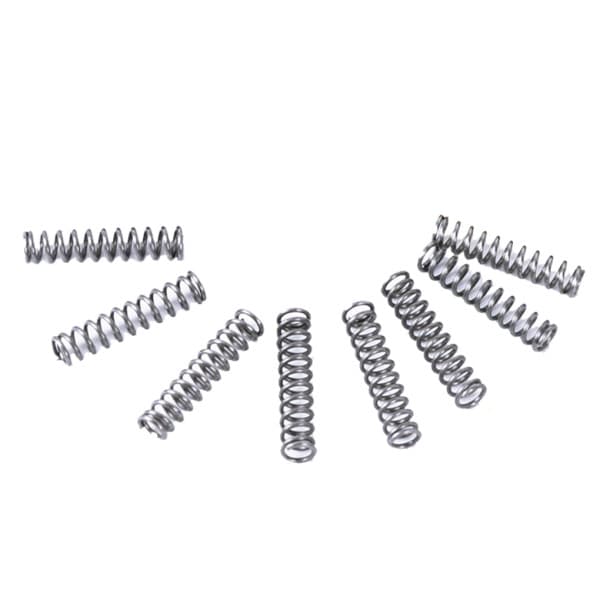

2.1. Lò xo xoắn
Lò xo xoắn được tạo thành từ dây kim loại cuộn thành các vòng. Tùy thiết kế, nhóm này có thể bao gồm lò xo nén, lò xo kéo và lò xo xoắn.

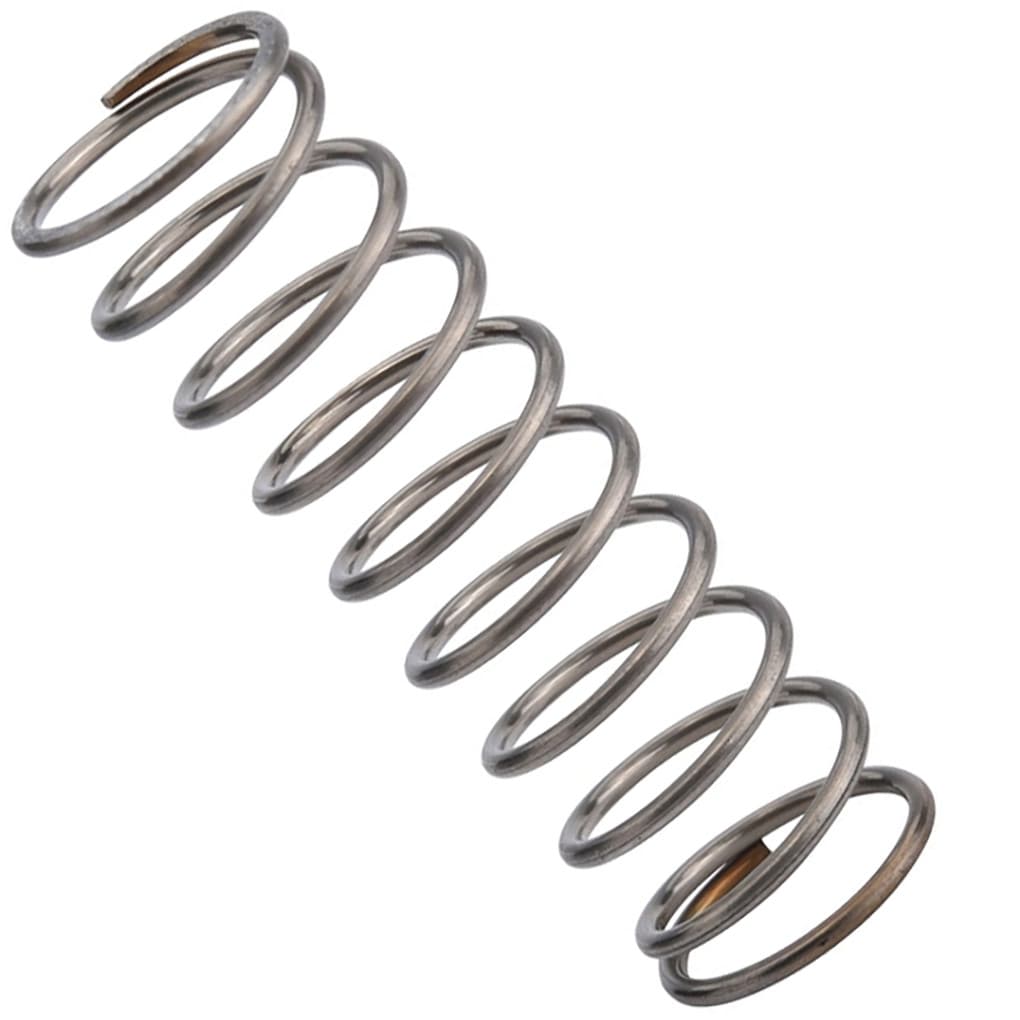

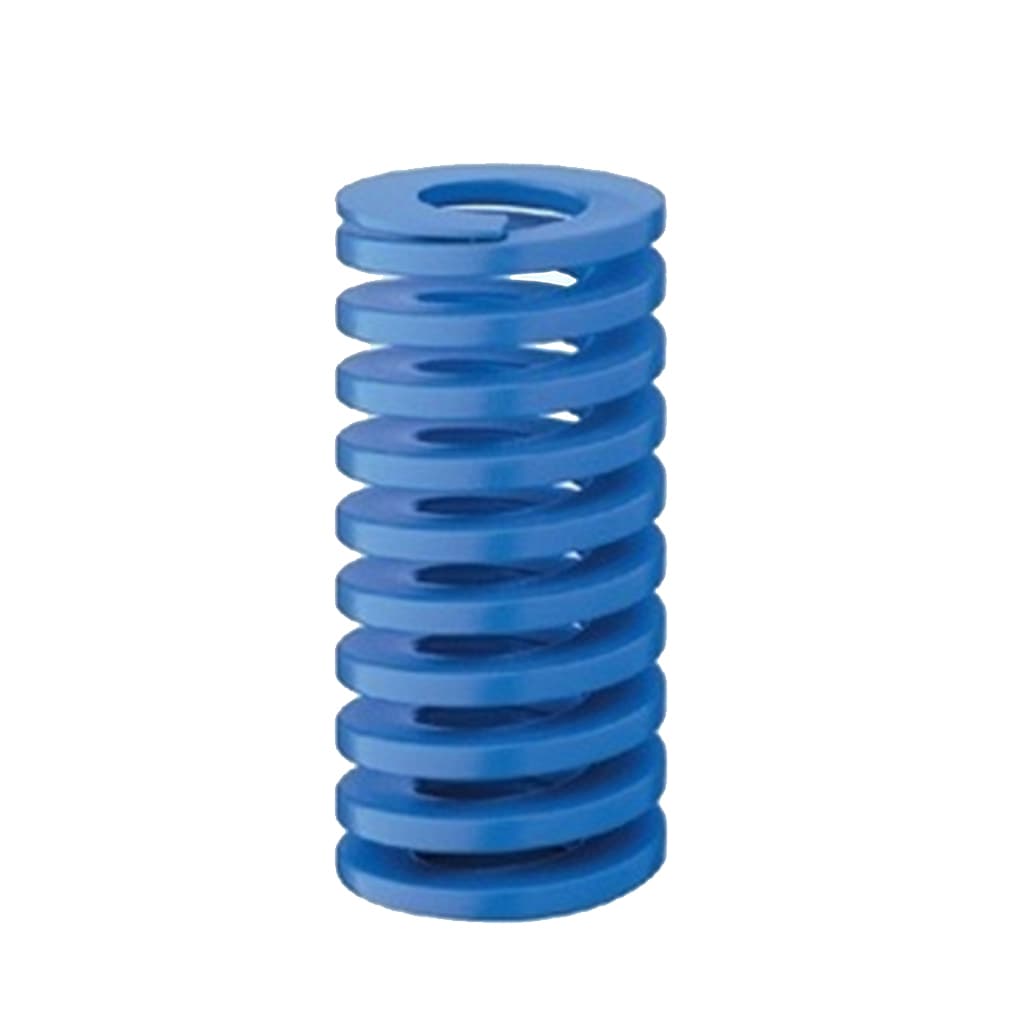

Lò xo nén làm việc chủ yếu dưới lực ép theo trục. Lò xo kéo được thiết kế để chịu lực kéo làm tăng chiều dài. Lò xo xoắn tạo mô-men xoắn khi hai đầu lò xo quay tương đối với nhau.
2.2. Lò xo lá
Lò xo lá có dạng các dải hoặc bản kim loại được tạo hình để làm việc chủ yếu dưới biến dạng uốn. Thiết kế này thường xuất hiện trong các cơ cấu cần chịu tải và tạo chuyển vị theo phương xác định.
2.3. Lò xo đĩa
Lò xo đĩa có dạng đĩa kim loại với hình học được thiết kế để tạo lực theo phương trục khi chịu biến dạng. Loại này phù hợp với những cơ cấu có không gian lắp đặt hạn chế hoặc cần tạo lực theo phương trục tùy theo thiết kế.
2.4. Phân loại theo vật liệu
Vật liệu lò xo có thể gồm thép lò xo, thép hợp kim, thép không gỉ và một số hợp kim màu tùy yêu cầu. Việc lựa chọn không chỉ dựa vào độ đàn hồi mà còn phải xét đến tải trọng, số chu kỳ, môi trường ăn mòn và nhiệt độ làm việc của ứng dụng.
3. Cách chọn lò xo đúng nhu cầu và đúng thông số
Chọn lò xo cần bắt đầu từ chức năng của cơ cấu, sau đó mới xác định loại lò xo và kích thước. Một lò xo có kích thước phù hợp nhưng sai hướng chịu lực hoặc không đáp ứng đặc tính lực vẫn có thể khiến cơ cấu hoạt động không chính xác.
Nhu cầu sử dụng → xác định hướng và dạng tải → chọn loại lò xo → xác định không gian lắp đặt → chọn kích thước → xác định lực và hành trình → chọn vật liệu → kiểm tra điều kiện làm việc → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.
3.1. Xác định lực tác dụng và chức năng của lò xo
Trước tiên cần xác định lò xo dùng để nén, kéo, xoắn hay tạo chuyển động đàn hồi. Đây là tiêu chí quan trọng để lựa chọn đúng nhóm sản phẩm.
Tiếp theo cần xác định lực mà lò xo phải tạo ra hoặc chịu trong trạng thái làm việc. Với những cơ cấu yêu cầu lực chính xác, cần quan tâm đến quan hệ giữa lực và độ biến dạng thay vì chỉ lựa chọn theo kích thước.
3.2. Xác định không gian lắp đặt
Kích thước vị trí lắp ảnh hưởng trực tiếp đến việc lựa chọn lò xo. Cần xác định chiều dài, đường kính hoặc chiều rộng tối đa mà cơ cấu cho phép.
Đối với lò xo dạng xoắn, cần kiểm tra vị trí lắp quanh trục hay bên trong lỗ. Nếu lò xo làm việc quanh trục dẫn hướng, đường kính trong phải tạo đủ khoảng hở cần thiết. Nếu lắp trong lỗ, cần kiểm tra đường kính ngoài để tránh cọ sát hoặc kẹt trong quá trình biến dạng.
3.3. Kiểm tra các thông số kích thước

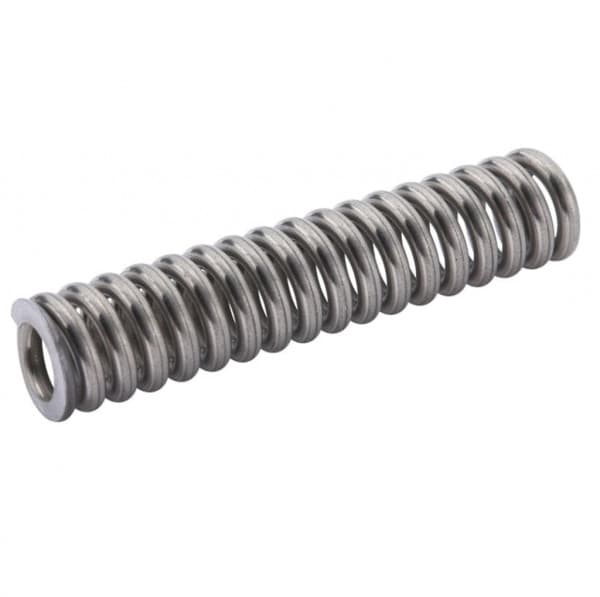

Đối với lò xo xoắn dạng trụ, một số thông số thường gặp gồm:
- d: đường kính dây lò xo.
- Di: đường kính trong.
- Do: đường kính ngoài.
- D: đường kính trung bình.
- p: bước giữa các vòng dây theo thiết kế.
- L: chiều dài hoặc chiều dài tự do tùy loại lò xo.
Các ký hiệu có thể thay đổi theo catalogue của từng nhà sản xuất, vì vậy khi đặt hàng cần đối chiếu đúng cách quy ước kích thước trong tài liệu kỹ thuật của sản phẩm.
3.4. Chọn vật liệu phù hợp với môi trường
Thép lò xo thường được sử dụng trong nhiều ứng dụng cơ khí. Khi môi trường có nguy cơ ăn mòn, thép không gỉ có thể là lựa chọn phù hợp hơn tùy yêu cầu. Một số ứng dụng đặc biệt có thể cần thép hợp kim hoặc hợp kim màu để đáp ứng yêu cầu về tải, nhiệt độ, chống ăn mòn hoặc tính dẫn điện.
Các nhóm vật liệu thường gặp gồm thép kéo cứng, thép tôi dầu, Chrome Vanadium, Chrome Silicon, dây thép nhạc, thép không gỉ và hợp kim đồng. Tuy nhiên, đặc tính tải, nhiệt độ và độ bền mỏi phải được xác định theo đúng mác vật liệu và sản phẩm cụ thể, không nên áp dụng một mức giới hạn chung cho toàn bộ nhóm.
3.5. Kiểm tra đặc tính làm việc
Nếu lò xo làm việc lặp lại nhiều chu kỳ, cần xem xét thêm độ bền mỏi và điều kiện tải thay đổi. Nếu làm việc trong môi trường nhiệt độ cao, nhiệt độ thấp hoặc có tác nhân ăn mòn, vật liệu và thông số kỹ thuật của đúng mã sản phẩm phải được kiểm tra trước khi lựa chọn.
Với lò xo nén hoặc kéo, cần đặc biệt chú ý đến lực tại chiều cao hoặc chiều dài làm việc. Với lò xo xoắn, cần quan tâm đến mô-men xoắn và góc quay theo dữ liệu của nhà sản xuất.
3.6. Đối chiếu catalogue và xác nhận đúng mã
Hình dạng bên ngoài không đủ để xác định một lò xo có thể thay thế cho sản phẩm khác. Hai lò xo có cùng đường kính nhưng khác vật liệu, số vòng, chiều dài hoặc đặc tính lực có thể cho kết quả làm việc khác nhau.
Do đó, với ứng dụng yêu cầu độ chính xác, nên đối chiếu catalogue hoặc bảng thông số của nhà sản xuất và xác nhận đầy đủ kích thước, vật liệu, đặc tính lực, kiểu đầu và điều kiện làm việc trước khi mua.
4. Hướng dẫn lắp đặt và sử dụng lò xo
4.1. Kiểm tra đúng loại lò xo
Trước khi lắp, cần xác định đúng loại lò xo và hướng tác dụng của lực. Không thay thế lò xo nén bằng lò xo kéo hoặc lò xo xoắn nếu chưa kiểm tra lại thiết kế của cơ cấu.
4.2. Kiểm tra kích thước lắp đặt
Đối chiếu kích thước thực tế của lò xo với vị trí lắp. Kiểm tra đường kính, chiều dài, khoảng hở và các chi tiết dẫn hướng để hạn chế tình trạng cọ sát, kẹt hoặc lệch khỏi trục làm việc.
4.3. Kiểm tra tải và hành trình
Không nên để lò xo làm việc vượt quá giới hạn được quy định cho sản phẩm. Với lò xo nén, cần kiểm tra hành trình nén; với lò xo kéo, cần kiểm tra chiều dài làm việc; với lò xo xoắn, cần kiểm tra góc quay và mô-men tương ứng.
4.4. Kiểm tra tình trạng sau khi sử dụng
Định kỳ kiểm tra dấu hiệu cong, biến dạng vĩnh viễn, nứt, gãy hoặc ăn mòn. Nếu đặc tính đàn hồi thay đổi rõ rệt hoặc lò xo không còn đáp ứng yêu cầu ban đầu, cần đánh giá và thay thế theo yêu cầu của cơ cấu.
5. Những lỗi thường gặp khi chọn và sử dụng lò xo
5.1. Chọn lò xo chỉ dựa vào kích thước
Kích thước tương đồng không có nghĩa đặc tính làm việc giống nhau. Cần kiểm tra thêm loại lò xo, vật liệu, lực, hành trình hoặc mô-men theo từng ứng dụng.
5.2. Chọn sai hướng chịu lực
Mỗi thiết kế lò xo được tối ưu cho một phương thức làm việc nhất định. Sử dụng sai loại có thể khiến lò xo biến dạng không đúng hoặc không tạo được lực cần thiết.
5.3. Bỏ qua không gian và dẫn hướng
Lò xo dạng xoắn có thể bị lệch hoặc cọ sát nếu kích thước không phù hợp với trục, lỗ hoặc cơ cấu dẫn hướng. Cần kiểm tra khoảng hở trước khi lắp.
5.4. Làm việc vượt quá giới hạn thiết kế
Tải quá lớn hoặc biến dạng quá mức có thể làm lò xo xuất hiện biến dạng vĩnh viễn, mất đặc tính đàn hồi hoặc hư hỏng. Với ứng dụng chu kỳ cao, cần đặc biệt chú ý đến điều kiện tải và độ bền mỏi.
5.5. Bỏ qua môi trường làm việc
Nhiệt độ, độ ẩm, tác nhân ăn mòn và điều kiện tải đều có thể ảnh hưởng đến lựa chọn vật liệu. Không nên áp dụng một thông số nhiệt độ hoặc tuổi thọ chung cho mọi loại lò xo.
6. Lò xo thép và lò xo inox khác nhau như thế nào?
Lò xo thép và lò xo inox khác nhau chủ yếu ở vật liệu và khả năng đáp ứng môi trường làm việc. Thép lò xo được sử dụng rộng rãi trong các cơ cấu cơ khí, trong khi inox thường được cân nhắc khi ứng dụng có yêu cầu cao hơn về khả năng chống ăn mòn.
Tuy nhiên, không nên chọn chỉ dựa trên tên vật liệu. Cần kiểm tra mác vật liệu, đặc tính lực, kích thước, số chu kỳ và điều kiện làm việc của đúng sản phẩm. Nếu ứng dụng yêu cầu khả năng chịu nhiệt, tải lớn hoặc độ bền mỏi cao, nên đối chiếu catalogue để xác định vật liệu và cấu hình phù hợp.
