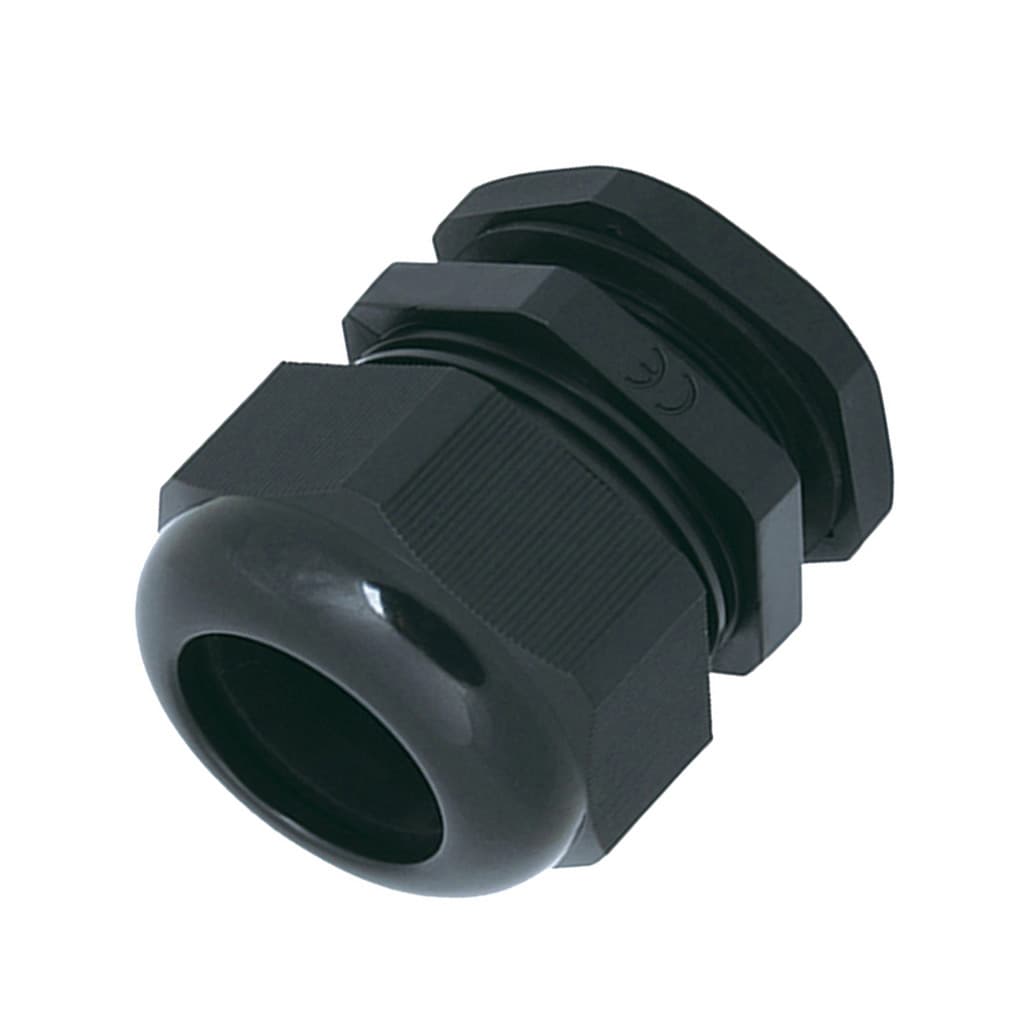

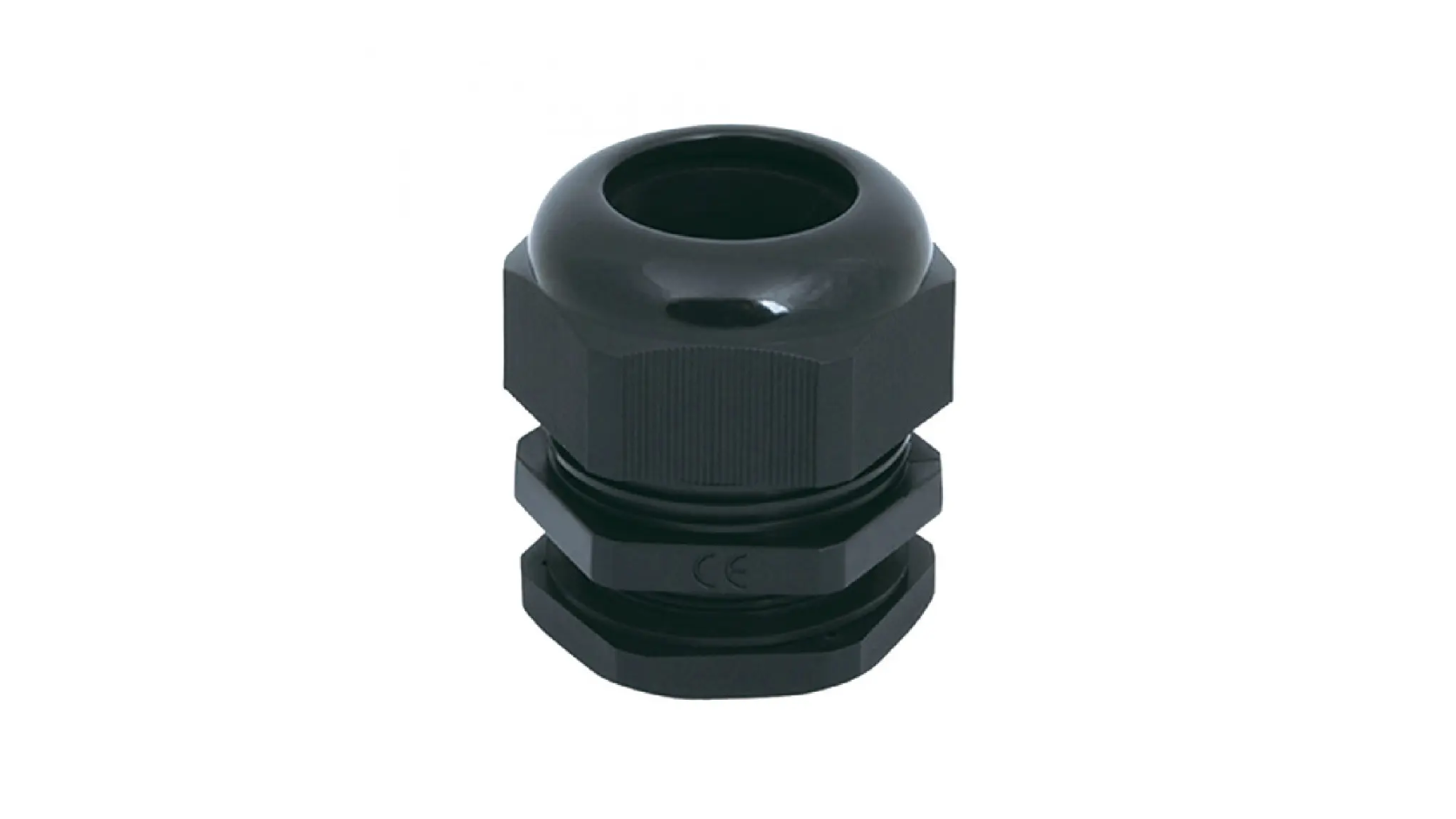

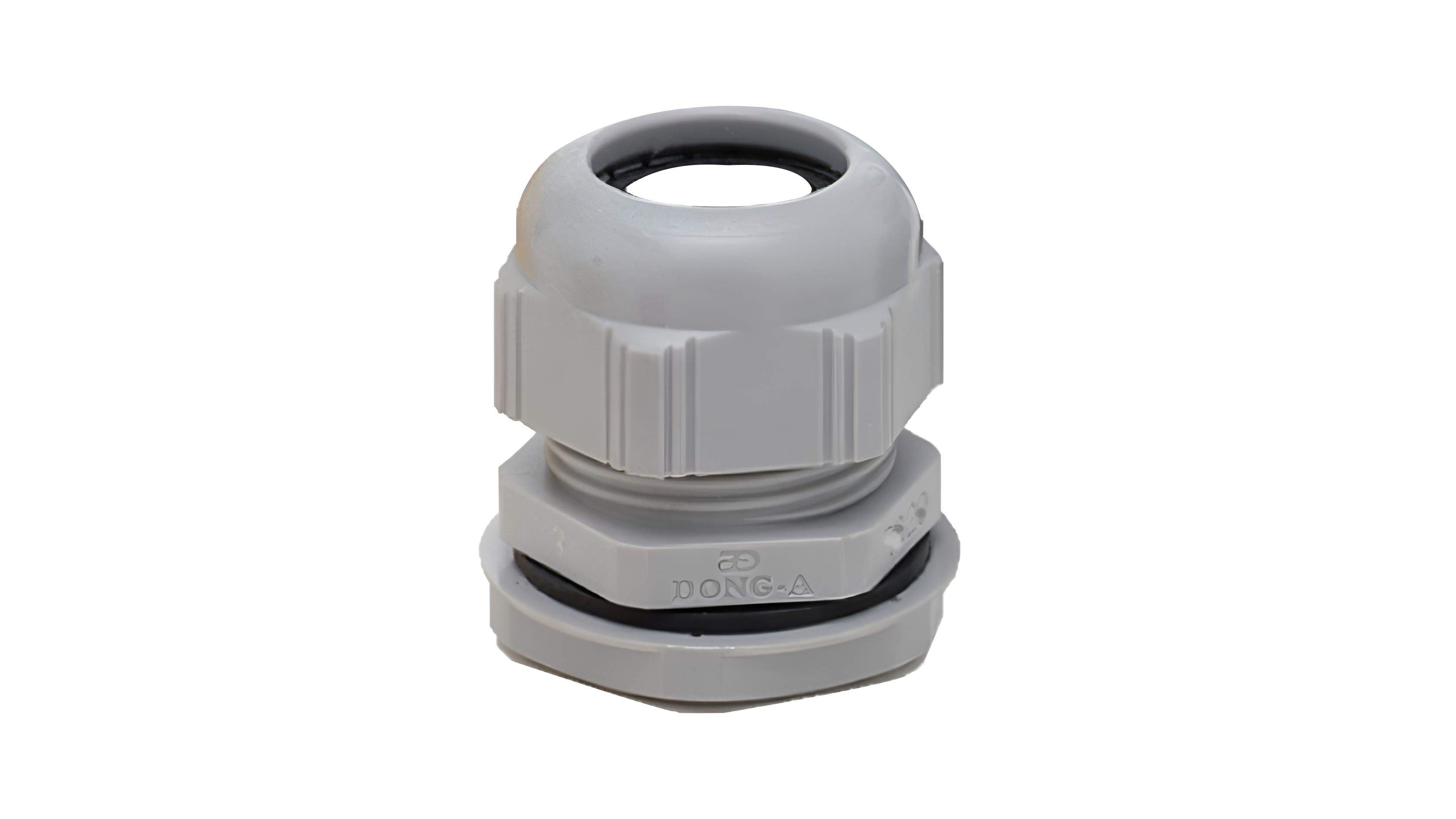

Ốc siết cáp điện (Cable Gland hay đầu nối cáp điện) là phụ kiện chuyên dụng dùng để cố định, định vị và bảo vệ dây cáp tại điểm đi xuyên qua vỏ tủ điện, hộp đấu nối (Junction Box), hộp điều khiển hoặc vỏ thiết bị công nghiệp. Nhờ cơ cấu bóp gioăng cao su linh hoạt, sản phẩm giúp giảm lực kéo xoắn tác động lên đầu dây đấu nối, đồng thời làm kín hoàn toàn điểm xuyên cáp để ngăn nước, bụi bẩn và hơi ẩm xâm nhập gây sự cố điện.
Khi lựa chọn ốc siết cáp điện, người dùng không nên chỉ chọn theo cảm quan hay kích thước lỗ khoét vách tủ. Cần xác định đồng thời đường kính ngoài của cáp (Cable OD), chuẩn ren (PG, Metric, NPT), vật liệu chế tạo, cấp bảo vệ IP và điều kiện môi trường lắp đặt. Việc đối chiếu đúng thông số kỹ thuật và catalogue giúp đảm bảo độ kín khít, an toàn vận hành và tránh hư hỏng vách thiết bị.
1. Ốc siết cáp điện là gì?
Ốc siết cáp điện (Cable Gland) là thiết bị điện hỗ trợ luồn và cố định cáp điện khi đi qua vách của các hộp đấu nối, tủ điện hoặc thiết bị cơ điện. Sản phẩm đóng vai trò là điểm chuyển tiếp an toàn giữa môi trường bên ngoài và không gian linh kiện bên trong tủ.
Về mặt chức năng, ốc siết cáp điện vừa thực hiện khả năng giữ dây cơ học (giảm lực tác động lên cọc đấu nối - strain relief), vừa cách điện và làm kín đạt các cấp bảo vệ tiêu chuẩn từ IP65, IP66 đến IP68. Cấu tạo cơ bản của một ốc siết cáp điện gồm 5 bộ phận chính ráp đồng trục: đai ốc khóa (locknut), gioăng đệm vách, thân ốc (main body), mấu kẹp kèm gioăng cao su làm kín và nắp siết (sealing nut).
2. Các dòng/loại Ốc siết cáp điện phổ biến
2.1. Phân loại theo vật liệu chế tạo
Vật liệu quyết định độ bền cơ học, khả năng chịu nhiệt và mức độ chống ăn mòn của ốc siết cáp điện:

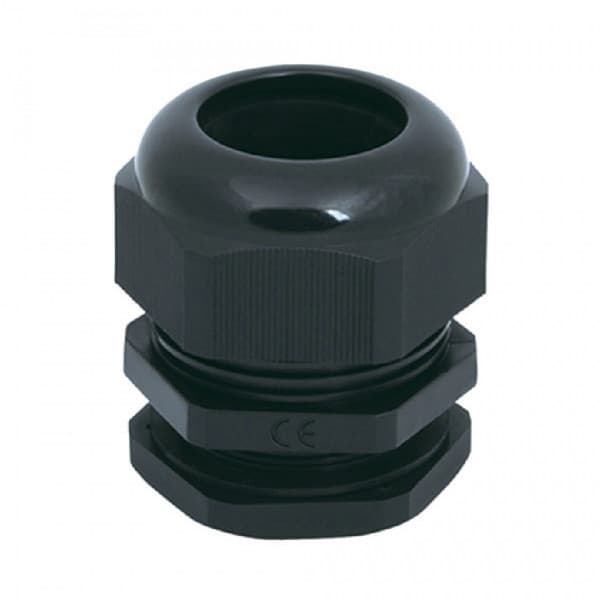

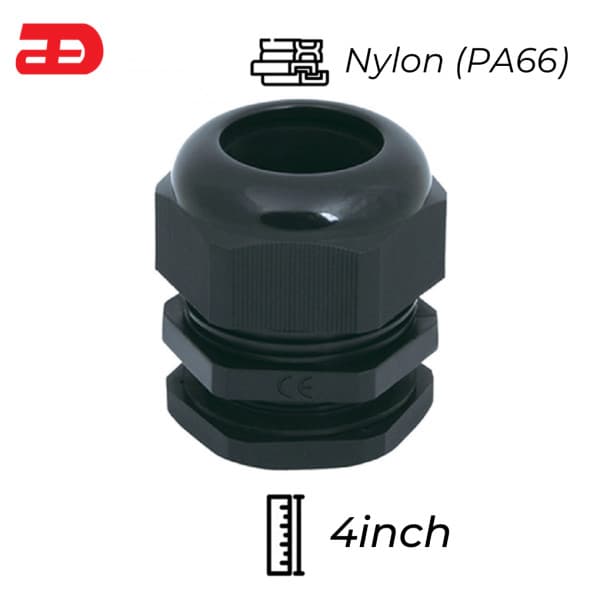

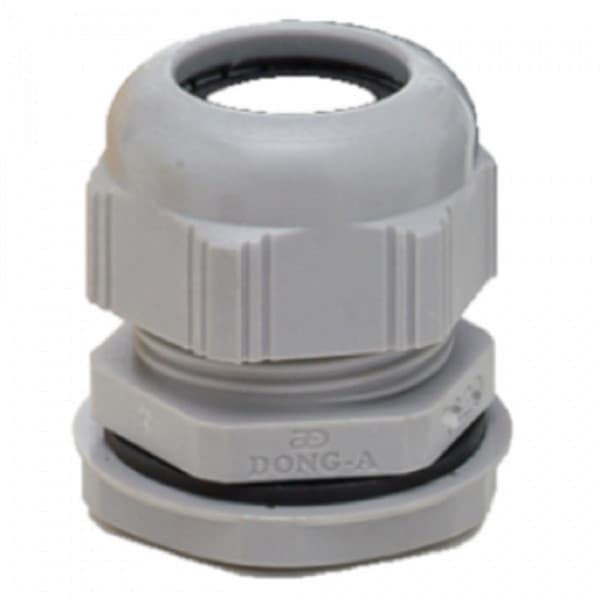

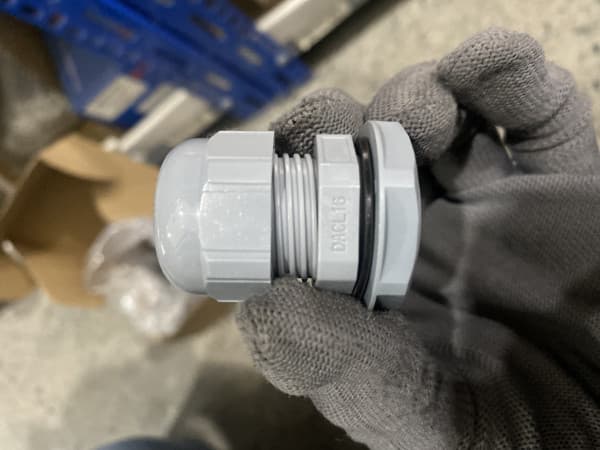

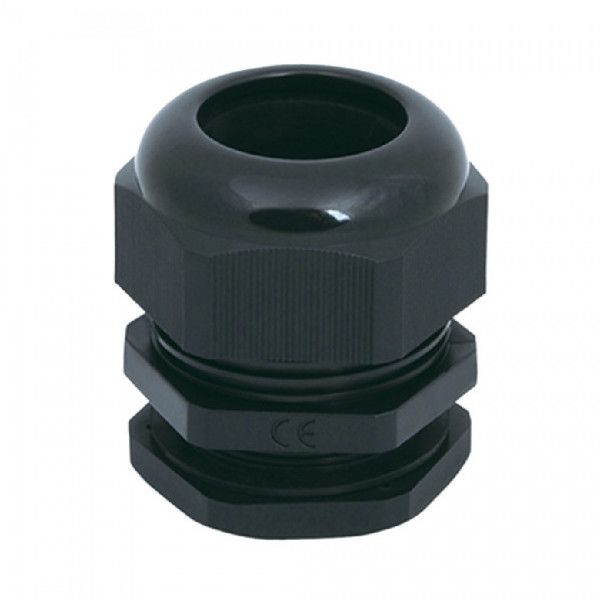

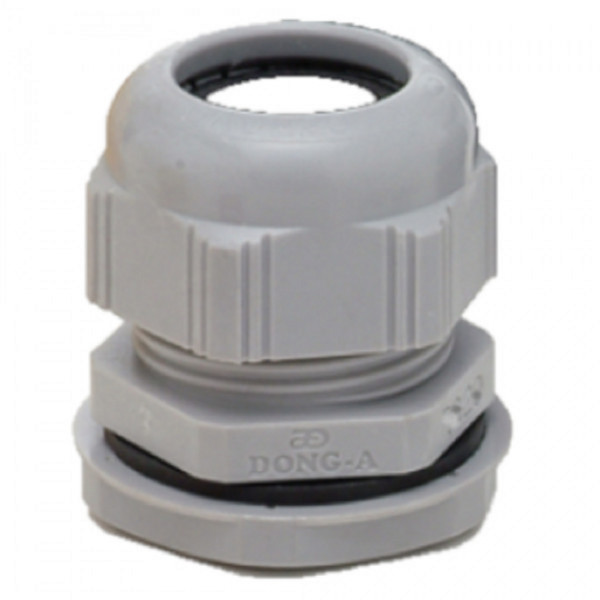

- Ốc siết cáp nhựa PA66 (Nylon Cable Gland): Sản xuất từ nhựa Polyamide PA66 cao cấp, khả năng tự dập tắt ngọn lửa (đạt chuẩn UL94-V2 hoặc UL94-V0). Sản phẩm có trọng lượng nhẹ, cách điện tuyệt đối, chống ăn mòn hóa chất nhẹ và giá thành tối ưu cho hệ thống hạ thế.
- Ốc siết cáp đồng thau mạ niken (Brass Nickel-Plated): Làm bằng đồng thau phủ mạ niken bề mặt. Dòng này chịu lực va đập tốt, chịu nhiệt độ làm việc cao, chống gỉ sét và thường dùng trong môi trường công nghiệp nặng.
- Ốc siết cáp inox (Inox 304 / Inox 316): Chế tạo từ thép không gỉ Inox 304 hoặc 316. Có khả năng chống ăn mòn tuyệt đối trong môi trường dung môi, axit, hóa chất và hơi muối biển.
2.2. Phân loại theo tiêu chuẩn và hệ ren
Đoạn ren cắm qua vách tủ điện được chế tạo theo các tiêu chuẩn ren quốc tế khác nhau:

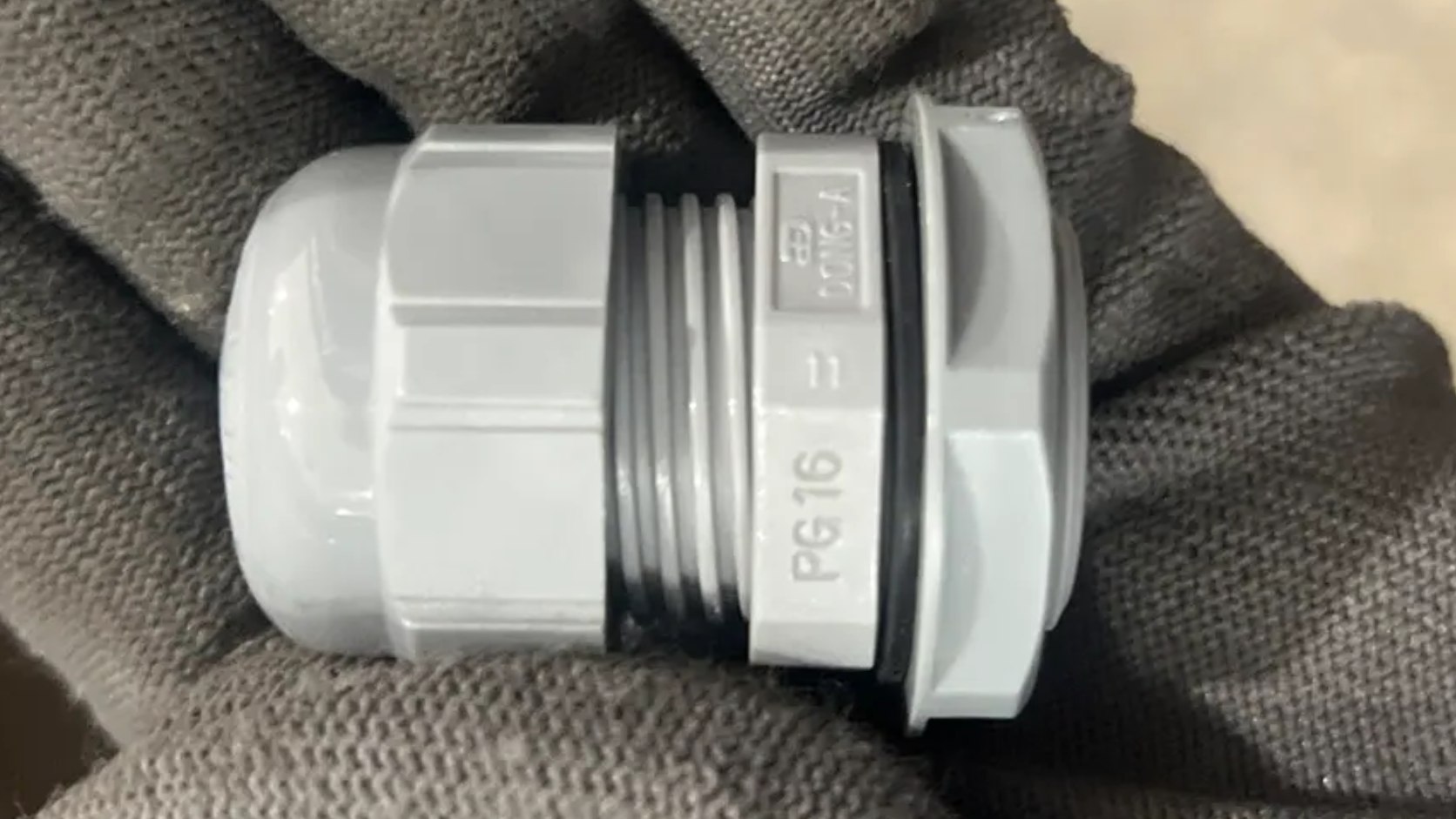

- Chuẩn ren PG (Panzer-Gewinde): Tiêu chuẩn ren truyền thống của Đức, rất phổ biến trong các tủ điện công nghiệp. Các mã tiêu biểu gồm PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42...
- Chuẩn ren Metric (Ren hệ mét - M): Tiêu chuẩn ISO quốc tế tính theo bước ren mm. Các mã phổ biến gồm M12x1.5, M16x1.5, M20x1.5, M25x1.5, M32x1.5, M40x1.5, M50x1.5...
- Chuẩn ren NPT: Dạng ren côn theo tiêu chuẩn Mỹ, thường gặp trong hệ thống thiết bị nhập khẩu hoặc dòng chống cháy nổ.
2.3. Phân loại theo ứng dụng đặc thù
Ngoài các dòng thông dụng, còn có loại ốc siết cáp chống cháy nổ (Explosion-proof Cable Gland) đạt chứng nhận ATEX/IECEx dùng cho khu vực nguy hiểm (Zone 1, Zone 2), và loại ốc siết cáp chống nhiễu EMC (EMC Cable Gland) tích hợp vòng tiếp địa dùng cho cáp có lớp lưới bọc kim chống nhiễu tín hiệu.
3. Cách chọn Ốc siết cáp điện đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định vị trí lắp đặt thiết bị điện: tủ điện trong nhà, ngoài trời, hệ thống máy sản xuất, nhà máy hóa chất hay môi trường biển. Tủ điện dân dụng hoặc hạ thế thông thường có thể ưu tiên dòng nhựa PA66 để tối ưu chi phí và đảm bảo cách điện. Môi trường công nghiệp có độ rung cao hoặc yêu cầu va đập cơ học nên chọn đồng thau mạ niken. Đối với dây chuyền thực phẩm, dược phẩm hoặc giàn khoan ven biển, dòng Inox 304/316 là lựa chọn bắt buộc.

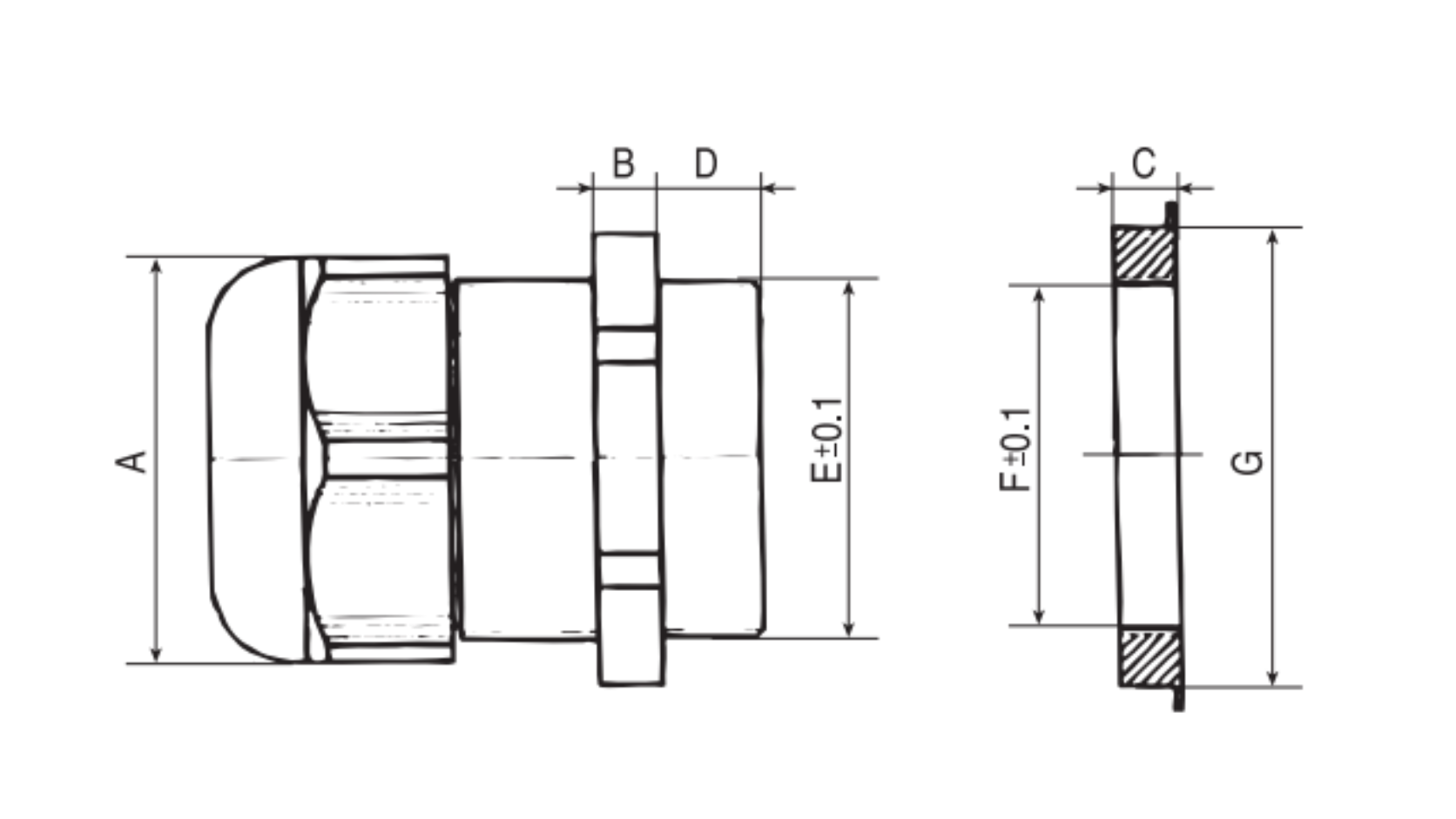

3.2. Chọn theo đường kính cáp và thông số ren
Hai thông số kích thước quan trọng nhất quyết định khả năng lắp vừa là đường kính ngoài thực tế của dây cáp (Cable OD) và đường kính lỗ khoét trên vách tủ điện.
| Thông số |
Đơn vị |
Ý nghĩa khi lựa chọn |
| Dải kẹp cáp (Clamping Range) |
mm |
Đường kính ngoài của cáp phải nằm trong dải kẹp này để gioăng cao su bóp kín hoàn toàn. |
| Đường kính ren (Thread O.D) |
mm |
Kích thước ren (PG hoặc Metric) phải tương thích với lỗ khoét vách tủ hoặc lỗ ren đối ứng. |
| Chiều dài ren (Thread Length) |
mm |
Phải đủ dài để xuyên qua độ dày vách tủ và vặn chặt đai ốc khóa (locknut). |
Ví dụ, dây cáp điện có đường kính ngoài đo được là 10 mm có thể dùng ốc siết cáp nhựa mã PG13.5 (dải kẹp 6 – 12 mm, đường kính ren 20.4 mm) hoặc mã M20x1.5 (dải kẹp 6 – 12 mm, đường kính ren 20 mm).
3.3. Chọn theo vật liệu, tiêu chuẩn và cấp bảo vệ IP
Cấp bảo vệ chống bụi và nước (IP Rating) của ốc siết cáp điện phụ thuộc vào chất lượng gioăng đệm vách và gioăng cao su bóp dây (thường làm bằng NBR hoặc EPDM). Với công trình lắp đặt ngoài trời hoặc chịu mưa rửa trực tiếp, cần đảm bảo sản phẩm đạt tiêu chuẩn tối thiểu IP67 hoặc IP68. Nếu công trình có yêu cầu chống cháy, phải kiểm tra tiêu chuẩn tự dập lửa (UL94-V0 cho nhựa) hoặc chứng nhận cháy nổ ATEX/IECEx cho khu vực nguy hiểm.
3.4. Chọn theo thiết kế và khả năng làm việc
Cần xem xét cấu trúc cáp là cáp thường (không giáp) hay cáp có lớp giáp bảo vệ kim loại (Armoured Cable). Cáp có giáp cần sử dụng dòng Cable Gland chuyên dụng có cấu trúc ngàm kẹp giữ lớp giáp kẽm/thép bên trong. Nếu hệ thống sử dụng cáp truyền tín hiệu nhạy cảm, cần chọn dòng EMC Cable Gland có vành tiếp xúc kim loại để nối đất lớp lưới chống nhiễu.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt hàng, cần kiểm tra sự đồng bộ giữa chuẩn ren của ốc siết cáp và lỗ ren trên vách tủ điện (nếu vách tủ đã được taro ren sẵn). Tránh nhầm lẫn giữa ren PG và ren Metric; ví dụ, mã PG16 (đường kính ren 22.5 mm) không thể vặn vừa vào lỗ ren Metric M20x1.5 hay M25x1.5. Khi thay thế mã cũ, nên đo chính xác đường kính ren ngoài và dải bóp cáp thay vì chỉ dựa vào ký hiệu dập trên thân sản phẩm.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Cần tham khảo catalogue/datasheet khi chọn mua ốc siết cáp cho hệ thống điện trung - cao thế, khu vực nguy cơ cháy nổ, hoặc khi cáp điện có đường kính lớn. Những lỗi thường gặp gồm: chọn ốc siết quá to so với đường kính cáp khiến gioăng không thể bóp kín; dùng lực siết quá mạnh bằng máy siết lực làm vỡ nắp nhựa PA66 hoặc biến dạng gioăng đệm; và quên lắp gioăng O-ring ở vách làm nước rò rỉ qua viền lỗ khoét tủ.
4. Hướng dẫn sử dụng & lắp đặt Ốc siết cáp điện
4.1. Kiểm tra trước khi lắp
Kiểm tra đường kính ngoài của dây cáp điện và dải kẹp ghi trên ốc siết cáp. Đảm bảo ốc siết có đủ 5 chi tiết, gioăng cao su NBR/EPDM không bị rách hay biến dạng, và ren không bị sứt mẻ.
4.2. Chuẩn bị vách tủ và đường dây
Khoét lỗ trên vách tủ điện đúng bằng đường kính ren của ốc siết. Vệ sinh sạch ba-bớ, mạt kim loại xung quanh viền lỗ khoét để đảm bảo mặt phẳng tiếp xúc kín thít.
4.3. Lắp đặt và siết cố định
Đút phần thân ốc siết cáp (đã lót gioăng đệm vách O-ring) từ bên ngoài vách tủ vào trong, vặn đai ốc khóa (locknut) từ phía bên trong tủ và siết chặt. Nới lỏng nắp siết (sealing nut) bên ngoài, luồn dây cáp qua ốc siết đến vị trí cọc đấu nối. Dùng cờ-lê phù hợp siết nắp vặn theo chiều kim đồng hồ đến khi mấu kẹp bóp chặt gioăng cao su vào vỏ cáp.
4.4. Kiểm tra sau khi lắp
Nắm dây cáp kéo nhẹ để kiểm tra lực giữ cơ học (dây không bị trượt). Kiểm tra bề mặt gioăng đệm vách tủ đã ép phẳng hoàn toàn để đảm bảo cấp bảo vệ chống nước.
5. Những lỗi thường gặp khi sử dụng Ốc siết cáp điện
- Dùng ốc siết cáp có dải kẹp quá rộng so với đường kính cáp, làm gioăng cao su không bóp sát vỏ dây, gây mất khả năng chống nước IP68.
- Nhầm lẫn giữa chuẩn ren PG và ren Metric (M), dẫn đến việc vặn cưỡng bức làm cháy ren vách tủ điện.
- Siết nắp vặn quá lực bằng dụng cụ máy làm nứt vỡ nắp nhựa PA66 hoặc rách gioăng cao su đệm bên trong.
- Quên lắp đai ốc khóa (locknut) bên trong tủ, khiến toàn bộ cụm ốc siết bị xoay tròn và tuột ra khi có lực kéo cáp từ bên ngoài.
- Sử dụng ốc siết cáp điện (Cable Gland) thay cho ốc siết cáp thép (Wire Rope Clip) trong các ứng dụng kẹp kéo cáp chịu lực cơ học nâng hạ.
6. Ốc siết cáp điện (Cable Gland) và ốc siết cáp thép (Wire Rope Clip) khác nhau như thế nào?
Đây là hai phụ kiện hoàn toàn khác nhau về cấu tạo và mục đích sử dụng dù có tên gọi tiếng Việt tương tự. Ốc siết cáp điện (Cable Gland) có dạng hình trụ rỗng có ren, tích hợp gioăng cao su bóp kín, dùng để cố định dây dẫn điện xuyên qua vỏ tủ điện và chống nước IP68. Trong khi đó, ốc siết cáp thép (Wire Rope Clip) có dạng hình chữ U bằng thép kết hợp hai đai ốc, dùng để kẹp giữ, nối vòng khuyên dây cáp thép chịu tải trọng kéo nâng hạ cơ học và hoàn toàn không có khả năng cách điện hay chống nước.
