Đồng Hồ Đo
Đồng hồ đo là nhóm dụng cụ đo kiểm cơ khí dùng để kiểm tra các kích thước, độ lệch và đặc tính hình học của chi tiết. Hai nhóm phổ biến gồm đồng hồ so và đồng hồ đo độ dày, được sử dụng trong gia công, lắp ráp, kiểm tra chất lượng và bảo trì máy móc.

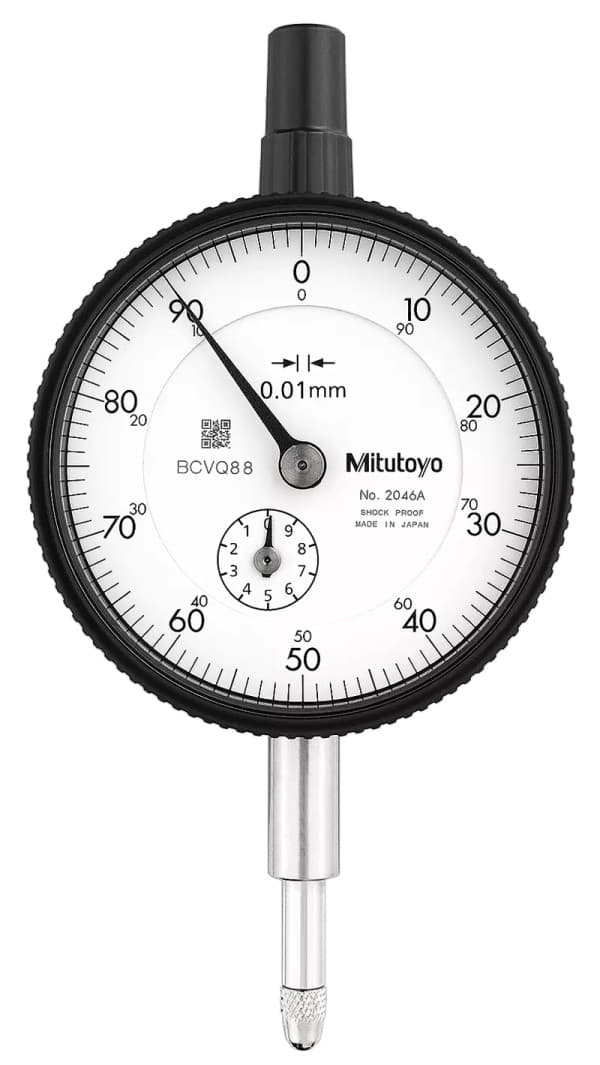

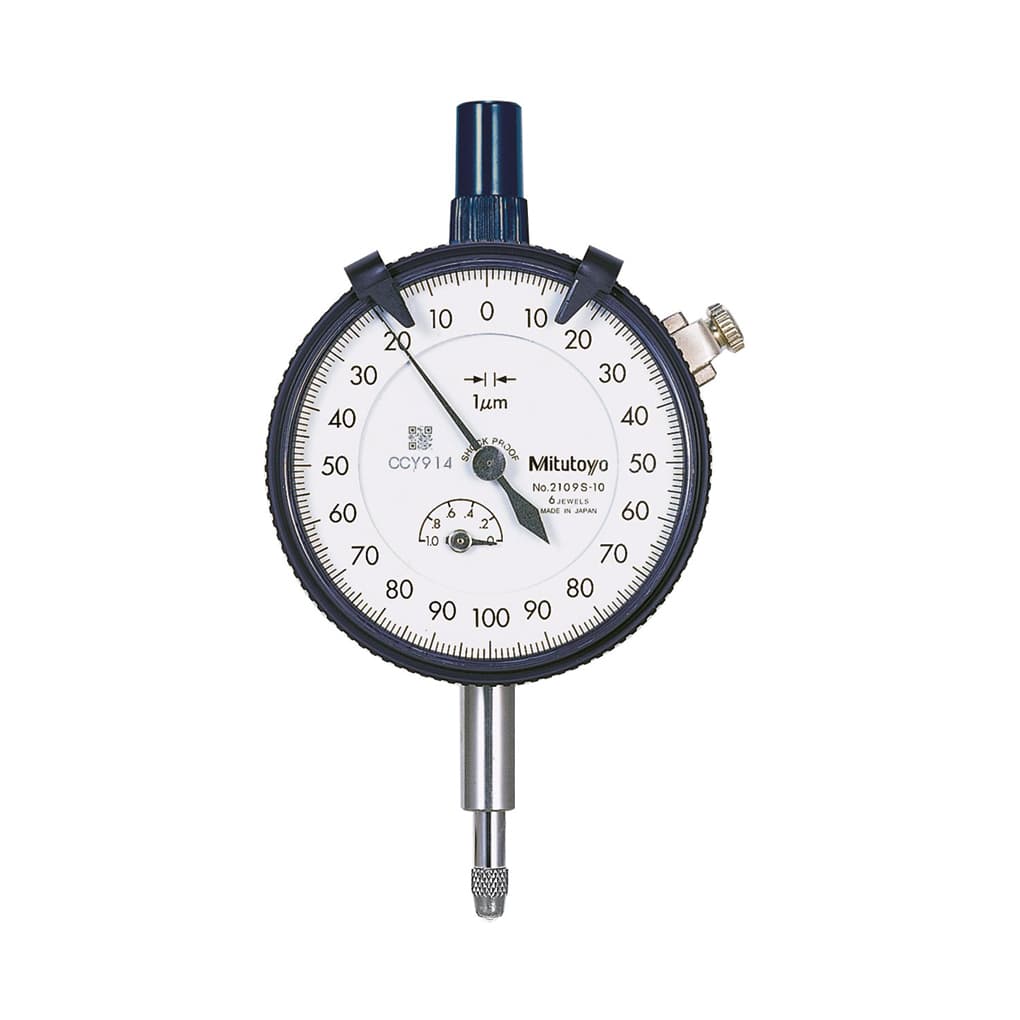

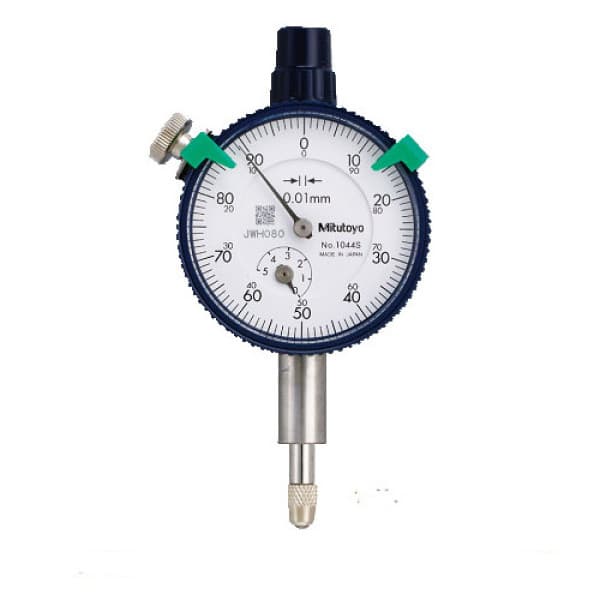

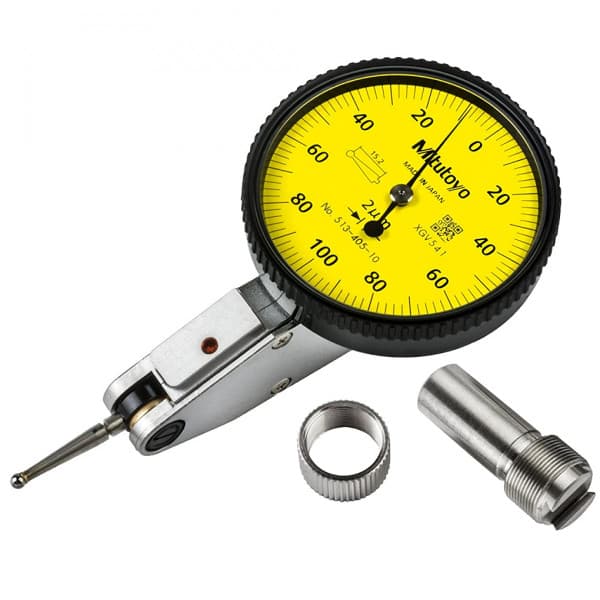

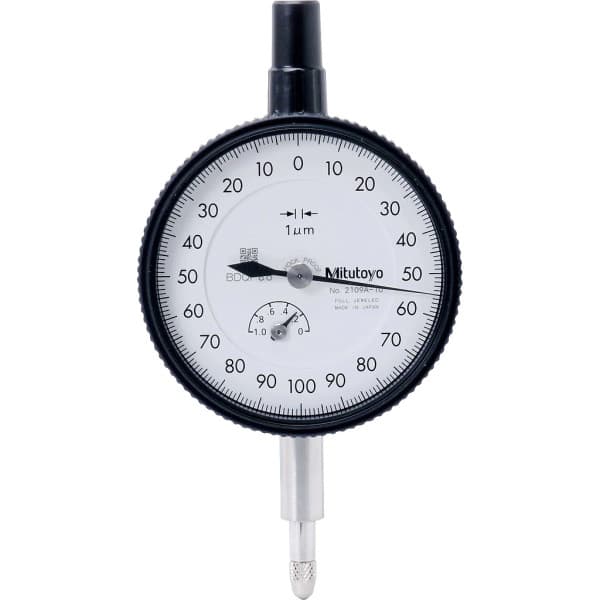

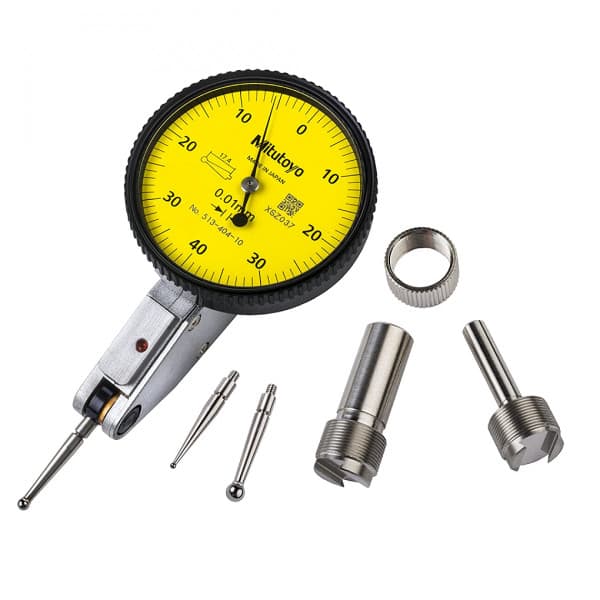

1. Đồng Hồ So
Đồng hồ so là dụng cụ đo kiểm dùng để phát hiện và xác định các sai lệch rất nhỏ về vị trí, độ đảo, độ phẳng, độ song song hoặc biến dạng của chi tiết. Khi đầu đo tiếp xúc với bề mặt cần kiểm tra, chuyển động của đầu đo được truyền thành chuyển động của kim trên mặt đồng hồ để đọc giá trị.
Ưu điểm
- Độ nhạy cao: Phù hợp để phát hiện những sai lệch nhỏ trong quá trình kiểm tra cơ khí.
- Kiểm tra đa dạng: Có thể dùng để kiểm tra độ đảo, độ phẳng, độ song song và độ lệch của chi tiết tùy phương pháp gá đặt.
- Ứng dụng rộng: Thường sử dụng cùng đế từ, đồ gá hoặc bàn máy trong gia công và kiểm tra.
- Dễ quan sát kết quả: Mặt số và kim chỉ giúp người dùng theo dõi sự thay đổi của đầu đo.
Nhược điểm
- Cần gá đặt chắc chắn: Rung động hoặc gá không ổn định có thể ảnh hưởng đến kết quả đo.
- Phụ thuộc phương pháp đo: Đồng hồ so chủ yếu dùng để phát hiện hoặc so sánh sai lệch; muốn xác định kích thước tuyệt đối cần kết hợp với chuẩn hoặc dụng cụ đo phù hợp.
- Đầu đo có hành trình giới hạn: Cần lựa chọn model có phạm vi đo phù hợp với ứng dụng.
- Cần thao tác đúng kỹ thuật: Góc tiếp xúc và hướng chuyển động của đầu đo có thể ảnh hưởng đến kết quả.

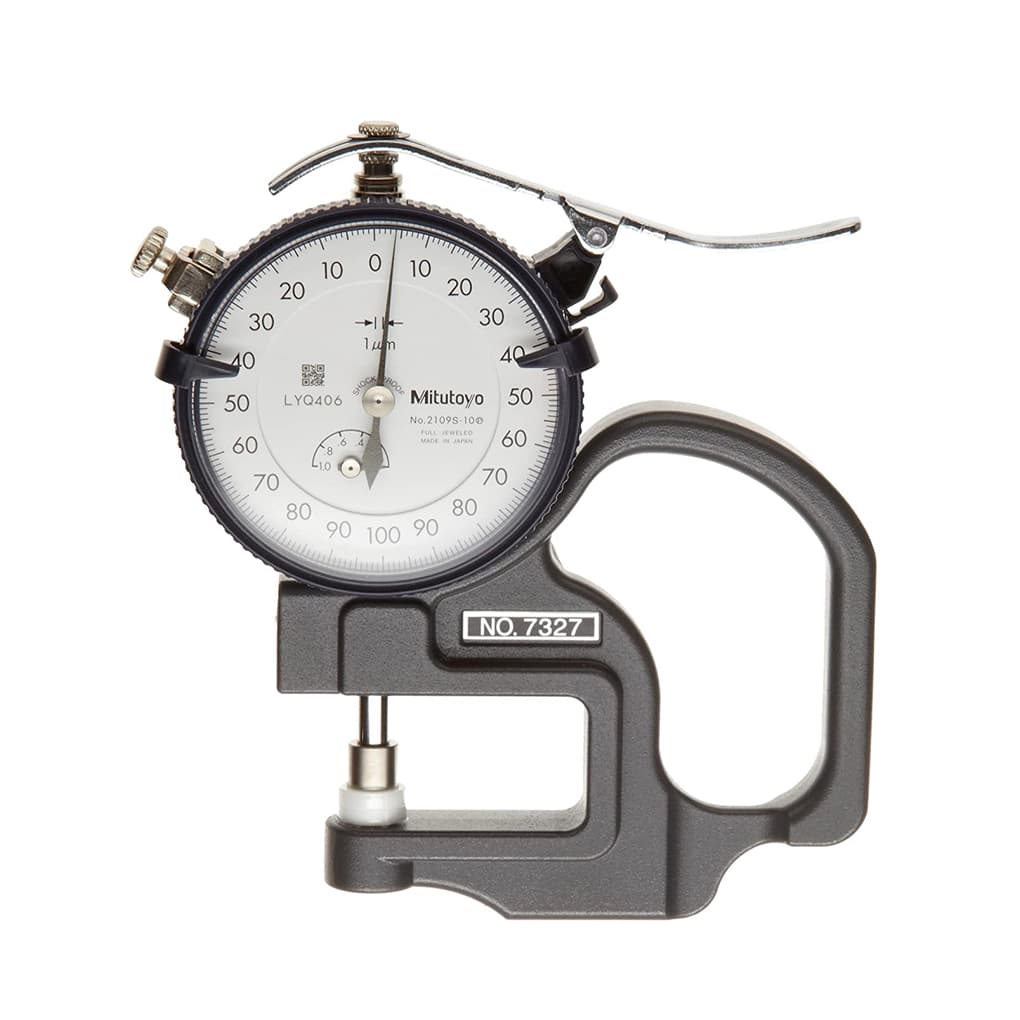

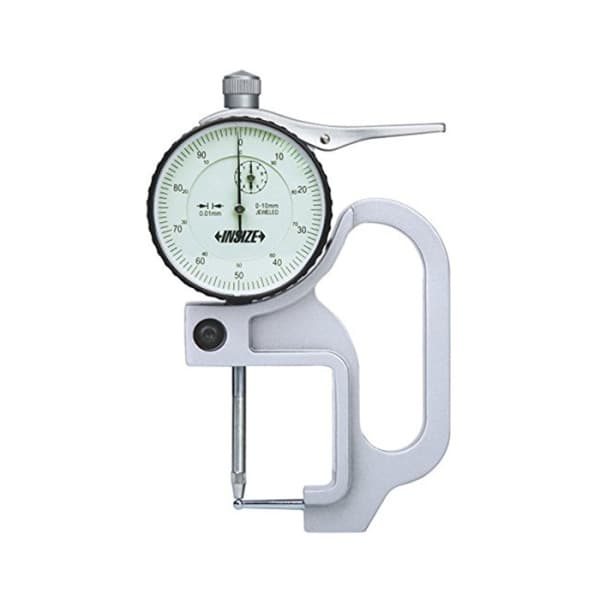

2. Đồng Hồ Đo Độ Dày
Đồng hồ đo độ dày được sử dụng để xác định độ dày của các vật liệu hoặc chi tiết bằng cách đưa vật cần đo vào vị trí giữa các bề mặt đo của dụng cụ. Tùy thiết kế, sản phẩm có thể được sử dụng để đo các vật liệu như tấm, lá, cao su, nhựa hoặc các chi tiết cơ khí có hình dạng phù hợp.
Ưu điểm
- Đo trực tiếp độ dày: Cho kết quả nhanh mà không cần thực hiện nhiều bước đo.
- Thao tác đơn giản: Phù hợp cho kiểm tra nhanh trong sản xuất, gia công và kiểm tra chất lượng.
- Độ chính xác phù hợp cho kiểm tra: Tùy model, đồng hồ có độ chia và phạm vi đo khác nhau.
- Dễ kiểm tra nhiều vị trí: Có thể thực hiện các phép đo lặp lại trên nhiều điểm của vật liệu.
Nhược điểm
- Phạm vi đo giới hạn: Mỗi model chỉ phù hợp với một khoảng độ dày nhất định.
- Phụ thuộc hình dạng vật cần đo: Bề mặt không phẳng hoặc vị trí đo khó tiếp cận có thể ảnh hưởng đến khả năng đo.
- Cần giữ dụng cụ đúng cách: Lực tác động không phù hợp có thể làm thay đổi kết quả, đặc biệt với vật liệu mềm hoặc dễ biến dạng.
- Cần kiểm tra tình trạng đầu đo: Mặt tiếp xúc bị mòn, bẩn hoặc hư hỏng có thể ảnh hưởng đến độ chính xác.
Lưu ý khi lựa chọn Đồng Hồ Đo
Khi chọn đồng hồ so, cần quan tâm đến phạm vi đo, độ chia, độ chính xác, kiểu đầu đo và phương pháp gá đặt. Với đồng hồ đo độ dày, nên kiểm tra phạm vi đo, độ chia, hình dạng đầu đo và loại vật liệu cần kiểm tra.
Để đảm bảo kết quả đo ổn định, dụng cụ cần được làm sạch, kiểm tra trước khi sử dụng và bảo quản đúng cách. Với các phép đo yêu cầu độ chính xác cao, nên sử dụng dụng cụ đã được hiệu chuẩn hoặc kiểm tra theo tiêu chuẩn đo lường phù hợp.
