Bẹn Lót Cáp (Rope Thimble) là phụ kiện được đặt bên trong mắt cáp để tạo bề mặt đỡ có dạng cong, giúp dây cáp giữ được hình dạng tại vị trí tạo vòng và hạn chế tiếp xúc trực tiếp với các chi tiết liên kết. Sản phẩm thường được sử dụng cùng dây cáp thép và các phụ kiện như Ốc Siết Cáp hoặc Cùm U trong các kết cấu cần tạo mắt hoặc liên kết đầu cáp.
Khi chọn Bẹn Lót Cáp, cần xác định đúng đường kính dây cáp và kích thước phần lòng bẹn. Các thông số như chiều rộng trong và chiều dài trong thay đổi theo từng model, vì vậy không nên chọn chỉ dựa vào tên gọi hoặc đường kính cáp. Với ứng dụng yêu cầu kỹ thuật cụ thể, cần đối chiếu đúng mã và bản vẽ thông số trước khi mua.
1. Bẹn Lót Cáp là gì?

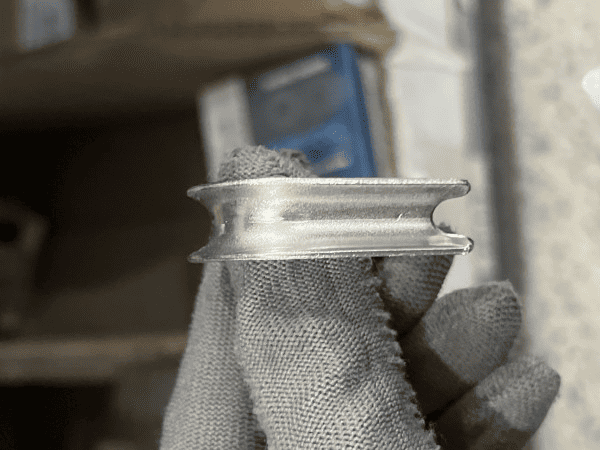

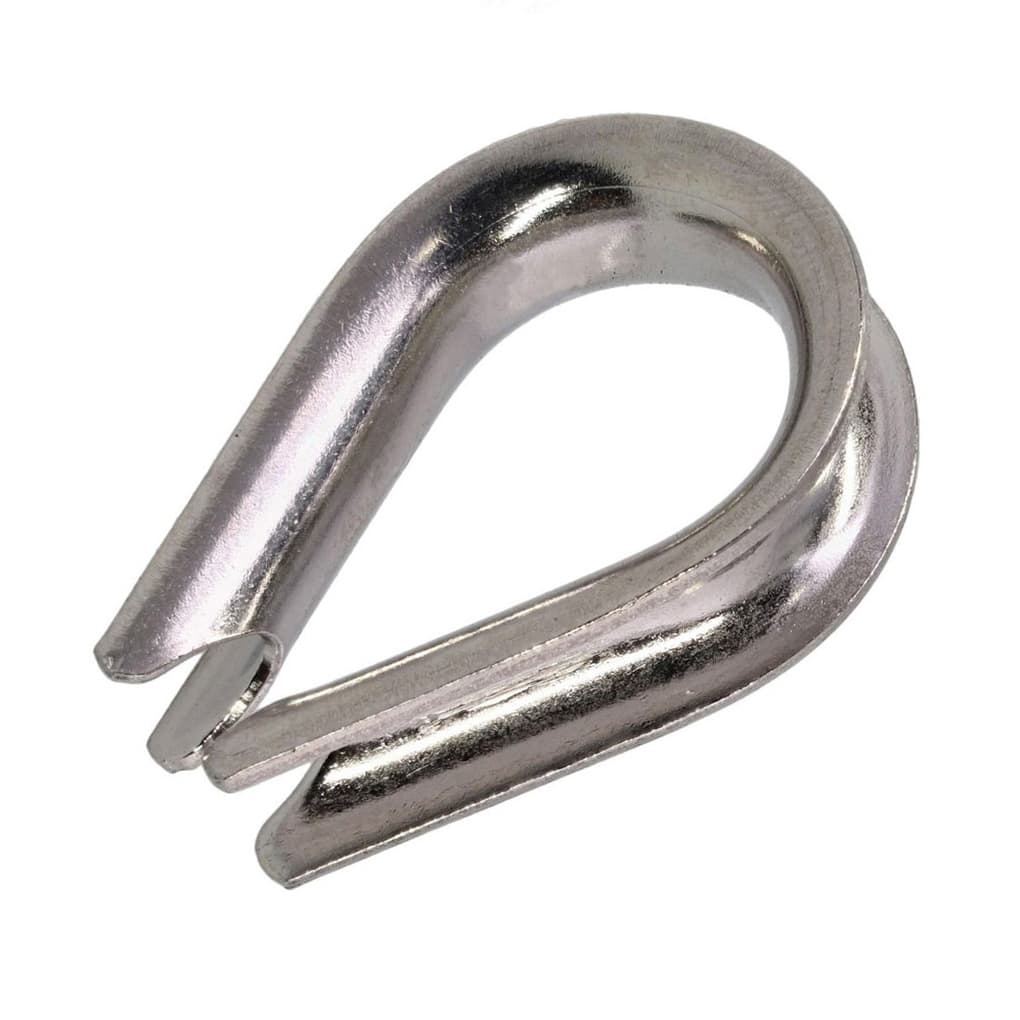

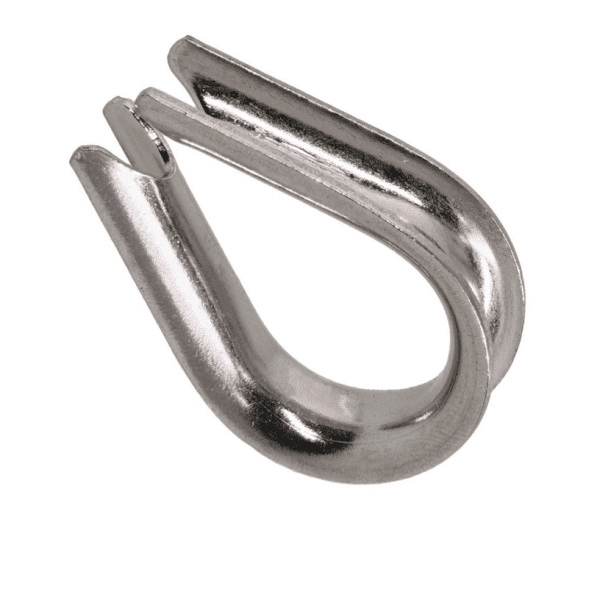

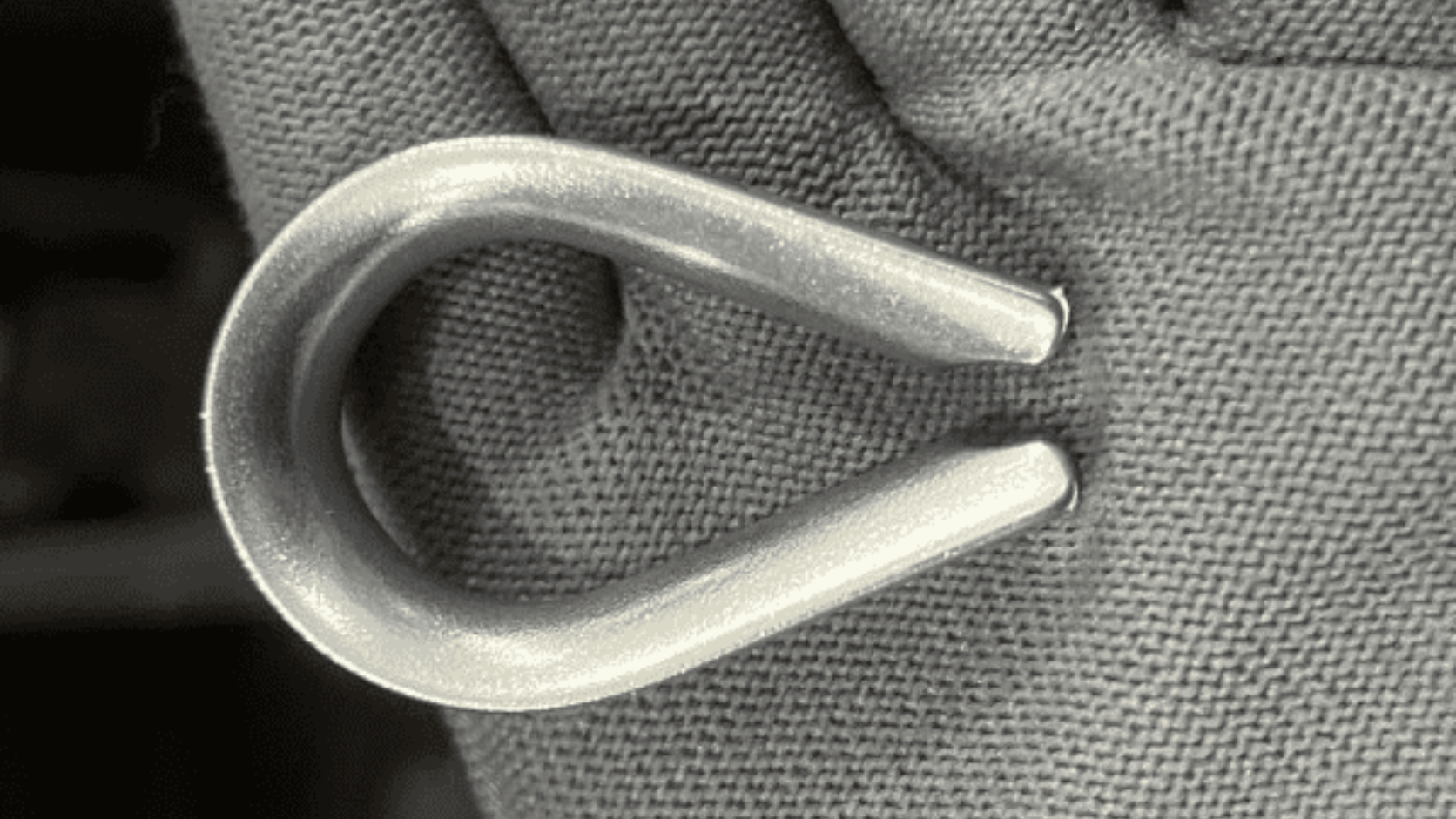

Bẹn Lót Cáp là phụ kiện nâng hạ, chi tiết kim loại có dạng máng cong, được đặt vào bên trong mắt của dây cáp sau khi dây được uốn thành vòng. Hình dạng cong của bẹn giúp tạo bán kính uốn ổn định cho dây cáp và tạo bề mặt tiếp xúc phù hợp với các phụ kiện liên kết ở đầu cáp.
Vai trò của bẹn lót không phải là tạo lực kẹp lên dây cáp mà là hỗ trợ và bảo vệ phần cáp tại vùng mắt. Khi sử dụng trong cụm liên kết, bẹn lót có thể kết hợp với Ốc Siết Cáp và các phụ kiện phù hợp khác.
2. Các loại Bẹn Lót Cáp phổ biến
2.1. Phân loại theo đường kính dây cáp
Cách lựa chọn phổ biến nhất là theo đường kính dây cáp mà bẹn lót được thiết kế để sử dụng cùng. Đường kính này là thông tin dùng để xác định sự phù hợp với dây cáp, không phải kích thước của toàn bộ bẹn lót.
2.2. Phân loại theo vật liệu
Bẹn Lót Cáp Inox 304 vật liệu này phù hợp với những ứng dụng cần khả năng chống ăn mòn của inox và phải được lựa chọn theo điều kiện môi trường thực tế. Không nên mặc định một vật liệu phù hợp cho mọi môi trường đặc biệt nếu chưa có yêu cầu kỹ thuật tương ứng.
2.3. Phân loại theo kích thước hình học
Ngoài đường kính dây cáp, mỗi model còn có kích thước lòng bẹn như chiều rộng trong và chiều dài trong. Các kích thước này tăng theo từng model và quyết định khả năng đặt dây cáp vào đúng vị trí của bẹn. Vì vậy, khi thay thế sản phẩm cần đối chiếu cả kích thước lòng thay vì chỉ chọn theo đường kính dây.
3. Cách chọn Bẹn Lót Cáp đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định Bẹn Lót Cáp được dùng để tạo hoặc gia cố mắt cáp, sau đó xác định loại dây cáp và đường kính dây đang sử dụng. Bẹn phải phù hợp với hình dạng mắt cáp và phụ kiện được kết nối tại đầu cáp.
Điều kiện môi trường cũng cần được xem xét. Nếu cụm cáp làm việc ở nơi có độ ẩm hoặc nguy cơ ăn mòn, vật liệu của bẹn lót cần phù hợp với môi trường và các chi tiết liên quan.
Với hệ thống nâng hạ hoặc kết cấu chịu tải, Bẹn Lót Cáp phải được xem xét như một thành phần trong toàn bộ cụm dây cáp và phụ kiện. Không nên đánh giá an toàn của hệ thống chỉ dựa vào kích thước của riêng bẹn lót.

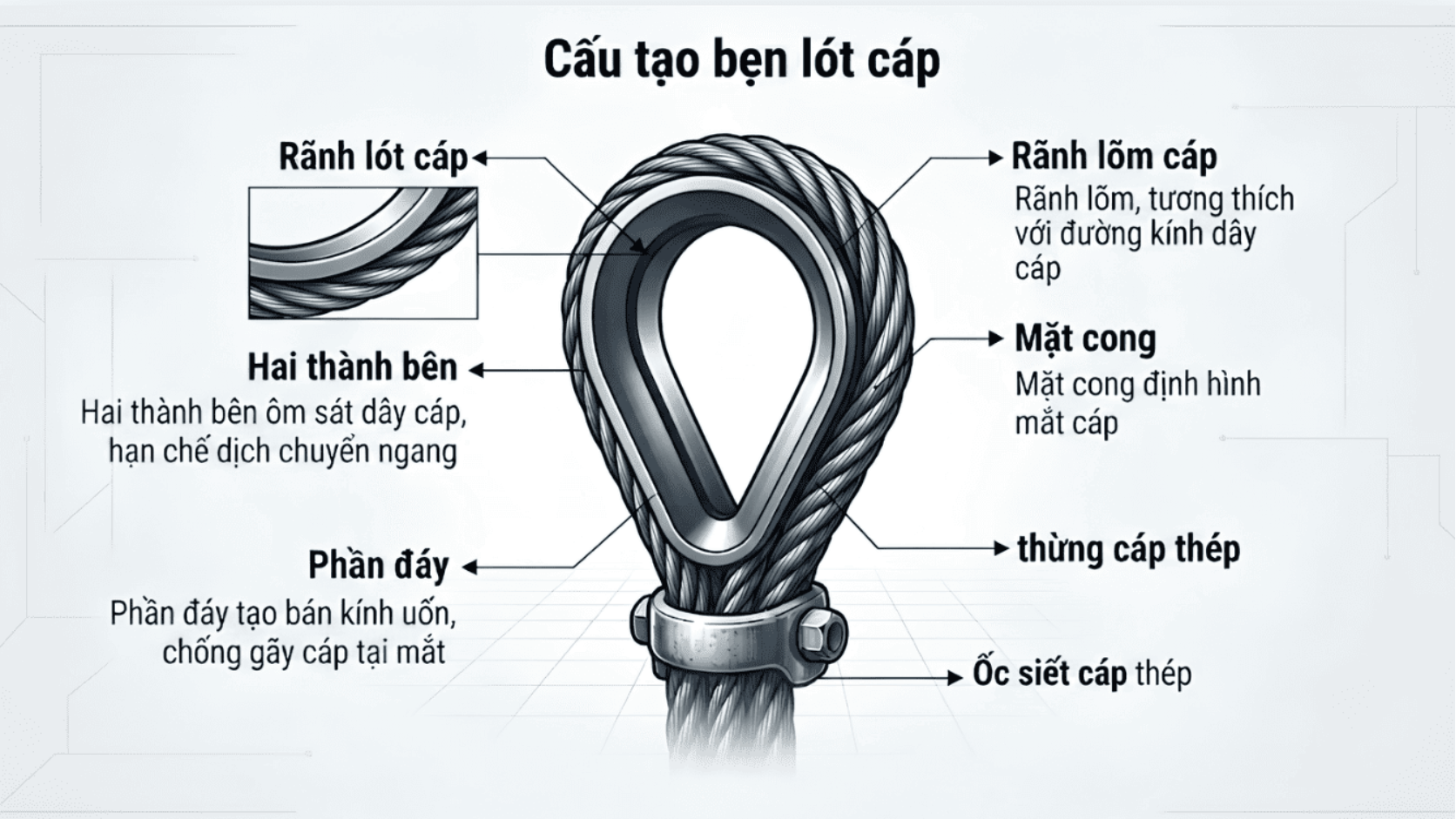

3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính dây cáp là thông số đầu tiên cần xác định. Bẹn lót phải có kích thước phù hợp với dây để dây nằm ổn định trong lòng bẹn khi tạo mắt.
Sau đó cần kiểm tra kích thước lòng bẹn, đặc biệt là chiều rộng trong và chiều dài trong. Ví dụ, model Bẹn Lót Cáp Inox 304 D10 của Mecsu có đường kính thân D10, chiều rộng trong 24 mm và chiều dài trong 43 mm; model D12 có chiều rộng trong 27,5 mm và chiều dài trong 48 mm. Đây là thông số riêng của từng model và không được dùng để đại diện cho toàn bộ dòng.
Thông số | Ý nghĩa khi lựa chọn |
Đường kính dây cáp | Xác định kích thước bẹn lót phù hợp với dây cáp. |
Kích thước rãnh cáp | Thông số của từng model, cần đối chiếu theo bảng kỹ thuật. |
Chiều rộng trong | Quyết định không gian ngang để đặt dây cáp trong lòng bẹn. |
Chiều dài trong | Quyết định kích thước vùng tiếp xúc của dây cáp với bẹn. |

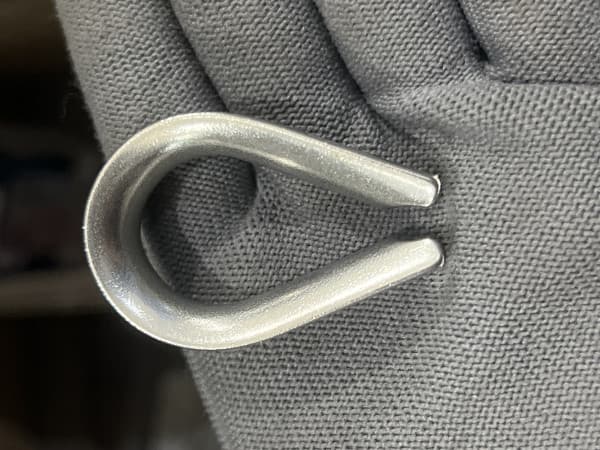

Không nên chỉ dựa vào ký hiệu D6, D8, D10... khi lựa chọn. Các kích thước lòng thay đổi theo model; ví dụ Bẹn Lót Cáp Inox 304 D8 có chiều rộng trong 18mm và chiều dài trong 34mm, trong khi D16 có chiều rộng trong 38mm và chiều dài trong 64 mm.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Mecsu hiện cung cấp các model Bẹn Lót Cáp Inox 304. Khi chọn vật liệu, cần xem xét môi trường làm việc và vật liệu của dây cáp cùng các phụ kiện liên quan để bảo đảm phù hợp với điều kiện sử dụng.
Nếu bản vẽ hoặc hồ sơ kỹ thuật yêu cầu tiêu chuẩn cụ thể, cần đối chiếu tiêu chuẩn của đúng model trước khi đặt mua. Không nên tự mặc định mọi loại bẹn lót trên thị trường có cùng kích thước hoặc cùng quy cách chỉ vì có hình dạng tương tự.
3.4. Chọn theo thiết kế và khả năng làm việc
Hình dạng của bẹn lót phải phù hợp với mắt cáp sau khi uốn. Dây cáp cần nằm trong lòng bẹn thay vì ép trực tiếp lên cạnh hoặc vùng không đúng biên dạng của sản phẩm.
Bẹn lót cũng phải phù hợp với phụ kiện nối ở đầu mắt cáp. Nếu sử dụng cùng Ốc Siết Cáp hoặc phụ kiện liên kết khác, cần kiểm tra kích thước và không gian lắp để các chi tiết không cấn hoặc chồng lên nhau.
Bẹn lót không phải là thông số duy nhất quyết định khả năng chịu tải của một cụm dây cáp. Nếu ứng dụng yêu cầu tải trọng cụ thể, cần đánh giá toàn bộ dây cáp, cách tạo mắt, phụ kiện liên kết và điều kiện làm việc theo thiết kế hoặc tài liệu kỹ thuật.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần xác định đường kính dây cáp thực tế, sau đó đối chiếu với model Bẹn Lót Cáp tương ứng. Tiếp theo kiểm tra chiều rộng trong, chiều dài trong và vật liệu để bảo đảm bẹn phù hợp với hình dạng mắt cáp.
Khi thay thế một bẹn lót đang sử dụng, không nên chỉ chọn sản phẩm có cùng đường kính dây. Ví dụ, các model D8, D10, D12 và D16 của Mecsu có kích thước lòng khác nhau. Vì vậy, nếu vị trí lắp yêu cầu kích thước cụ thể, cần đối chiếu đúng model thay vì chỉ căn cứ vào đường kính danh nghĩa.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi cần thay thế chính xác một model, khi bản vẽ yêu cầu kích thước cụ thể hoặc khi bẹn được sử dụng trong một cụm cáp có yêu cầu kỹ thuật cao.
Các lỗi thường gặp gồm chọn sai kích thước theo đường kính dây, bỏ qua chiều rộng trong và chiều dài trong, đặt dây cáp không nằm đúng lòng bẹn hoặc sử dụng bẹn có kích thước không phù hợp với phụ kiện liên kết. Ngoài ra, không nên tự suy đoán tải trọng của cụm chỉ từ kích thước bẹn.
Xác định đường kính dây cáp → xác định dạng mắt cáp → chọn kích thước bẹn phù hợp → kiểm tra chiều rộng trong và chiều dài trong → kiểm tra vật liệu → đối chiếu với phụ kiện liên kết → xác nhận đúng mã trước khi mua.

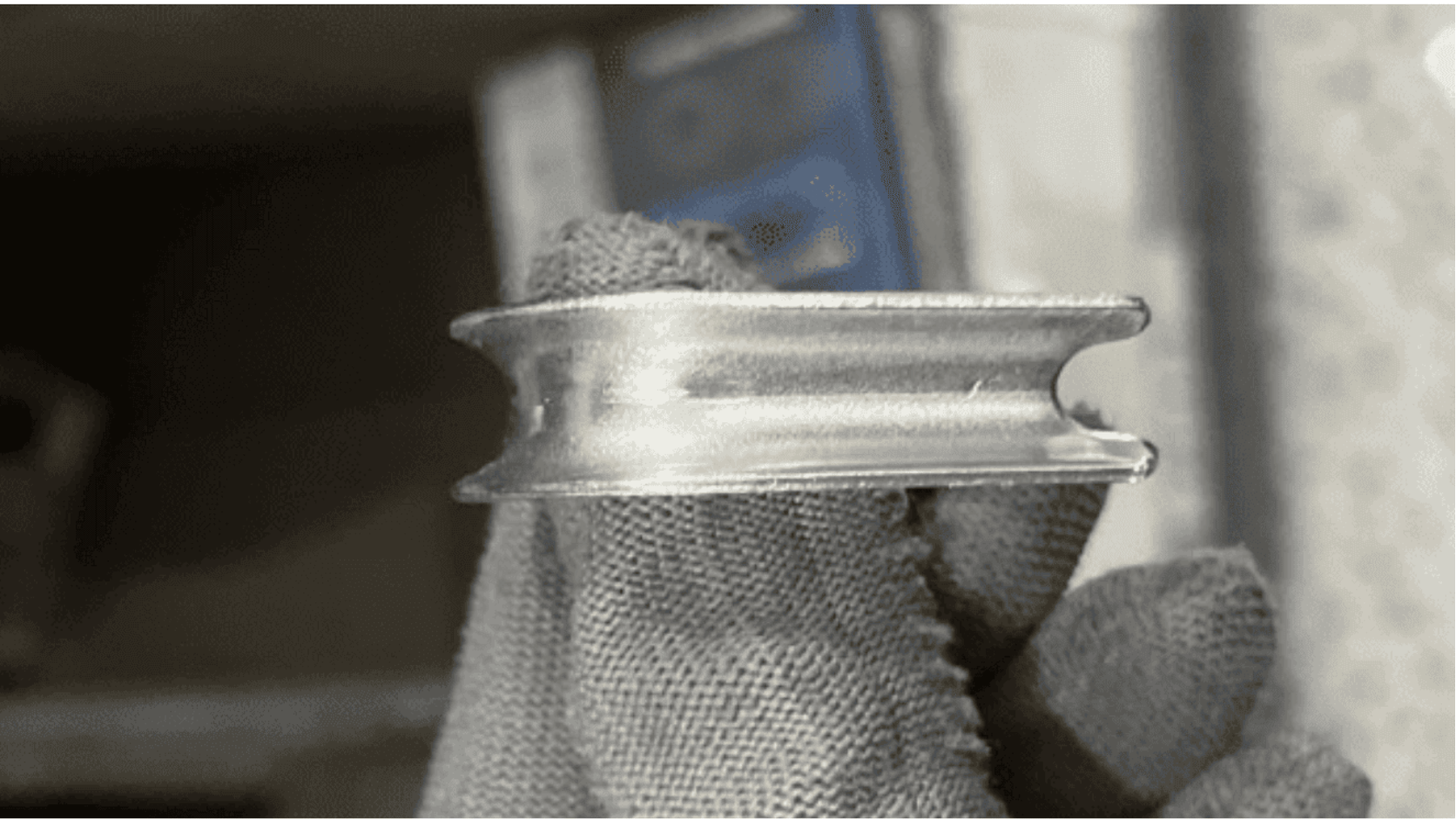

4. Hướng dẫn sử dụng & lắp đặt Bẹn Lót Cáp
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng kích thước bẹn so với dây cáp, đồng thời kiểm tra bẹn không bị biến dạng, nứt hoặc có cạnh gây ảnh hưởng đến dây.
4.2. Chuẩn bị
Chuẩn bị dây cáp và các phụ kiện liên kết theo kết cấu sử dụng. Xác định vị trí tạo mắt và bảo đảm đủ không gian để đặt bẹn vào bên trong vòng cáp.
4.3. Lắp đặt & sử dụng
Đặt Bẹn Lót Cáp vào bên trong mắt cáp, sau đó ôm phần dây cáp quanh lòng bẹn sao cho dây nằm đúng theo biên dạng cong của sản phẩm. Tiếp tục lắp phụ kiện giữ đầu cáp theo thiết kế của cụm.
4.4. Kiểm tra sau khi lắp
Kiểm tra dây cáp đã nằm ổn định trong lòng bẹn, không bị lệch khỏi mép và bẹn không bị xoay hoặc biến dạng. Đồng thời kiểm tra các phụ kiện liên kết ở đầu mắt cáp đã được bố trí đúng vị trí.

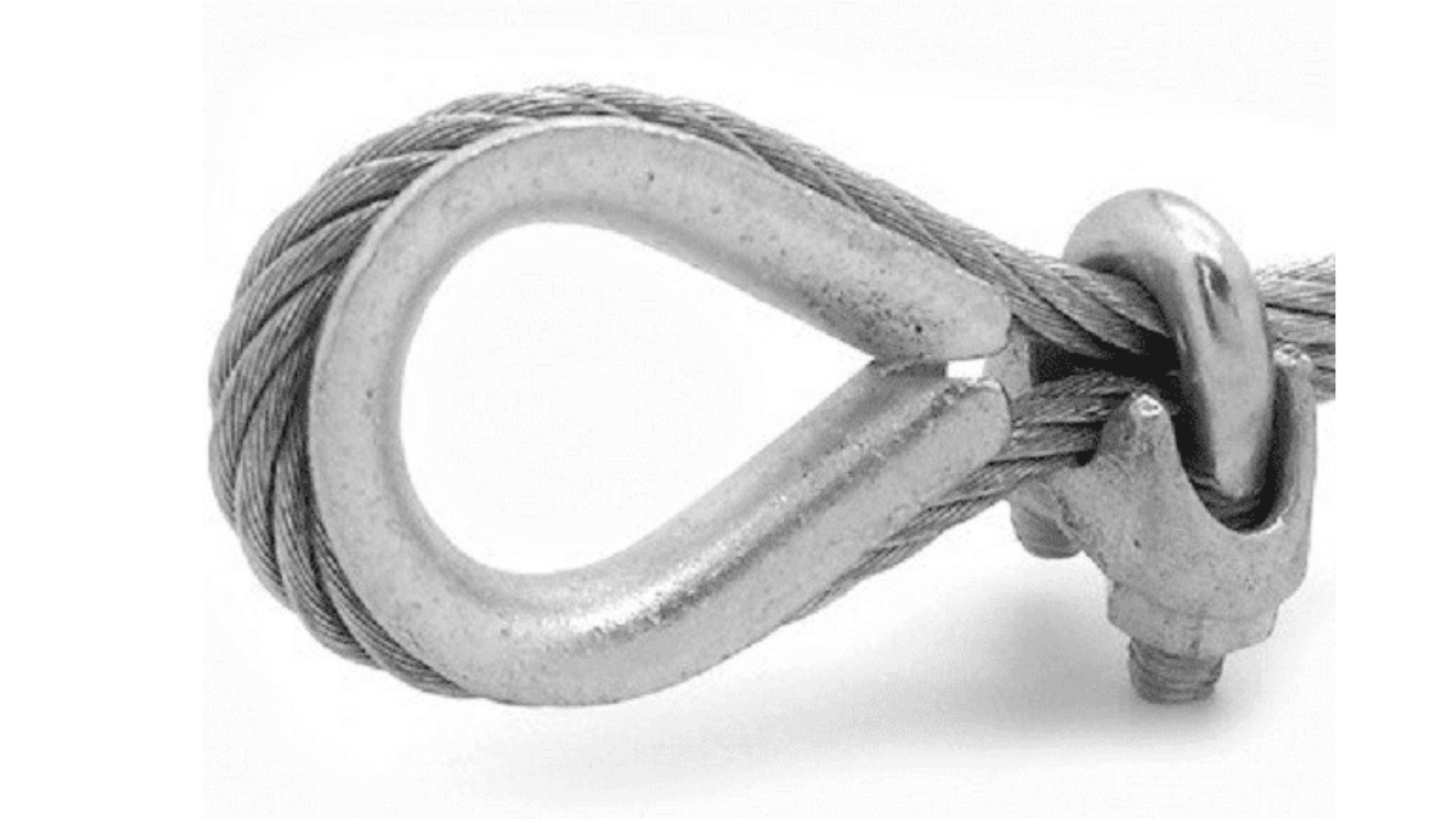

5. Những lỗi thường gặp khi sử dụng Bẹn Lót Cáp
Chọn sai kích thước dây cáp là lỗi phổ biến, nhưng chỉ chọn đúng đường kính vẫn chưa đủ. Bỏ qua chiều rộng trong và chiều dài trong có thể khiến dây không nằm đúng trong lòng bẹn hoặc không phù hợp với kết cấu mắt cáp.
Ngoài ra, cần tránh đặt dây lệch khỏi bẹn, sử dụng bẹn bị biến dạng hoặc kết hợp với phụ kiện không phù hợp về kích thước. Với cụm dây cáp chịu tải, không nên đánh giá khả năng làm việc chỉ dựa trên kích thước của bẹn lót.
6. Bẹn Lót Cáp có bắt buộc phải dùng khi tạo mắt cáp không?
Không nên xem bẹn lót là một chi tiết có thể bỏ qua trong mọi trường hợp. Khi tạo mắt cáp, bẹn giúp tạo bề mặt cong và hỗ trợ bảo vệ dây tại vùng mắt, đặc biệt khi mắt cáp được kết nối với phụ kiện. Việc có bắt buộc sử dụng hay không phụ thuộc vào kết cấu, loại dây cáp và yêu cầu kỹ thuật của ứng dụng. Với hệ thống chịu tải hoặc nâng hạ, cần tuân thủ thiết kế và hướng dẫn kỹ thuật tương ứng.
