Khi chọn Bulong Cánh Chuồn, cần kiểm tra đường kính ren, bước ren, chiều dài, kích thước phần cánh, vật liệu và tiêu chuẩn của sản phẩm. Không nên chỉ dựa vào đường kính vì hai bulong cùng kích thước ren vẫn có thể khác nhau về chiều dài, thiết kế đầu hoặc vật liệu. Với trường hợp thay thế sản phẩm đang sử dụng, nên đối chiếu đúng mã, kích thước và catalogue hoặc datasheet để tránh chọn sai quy cách.

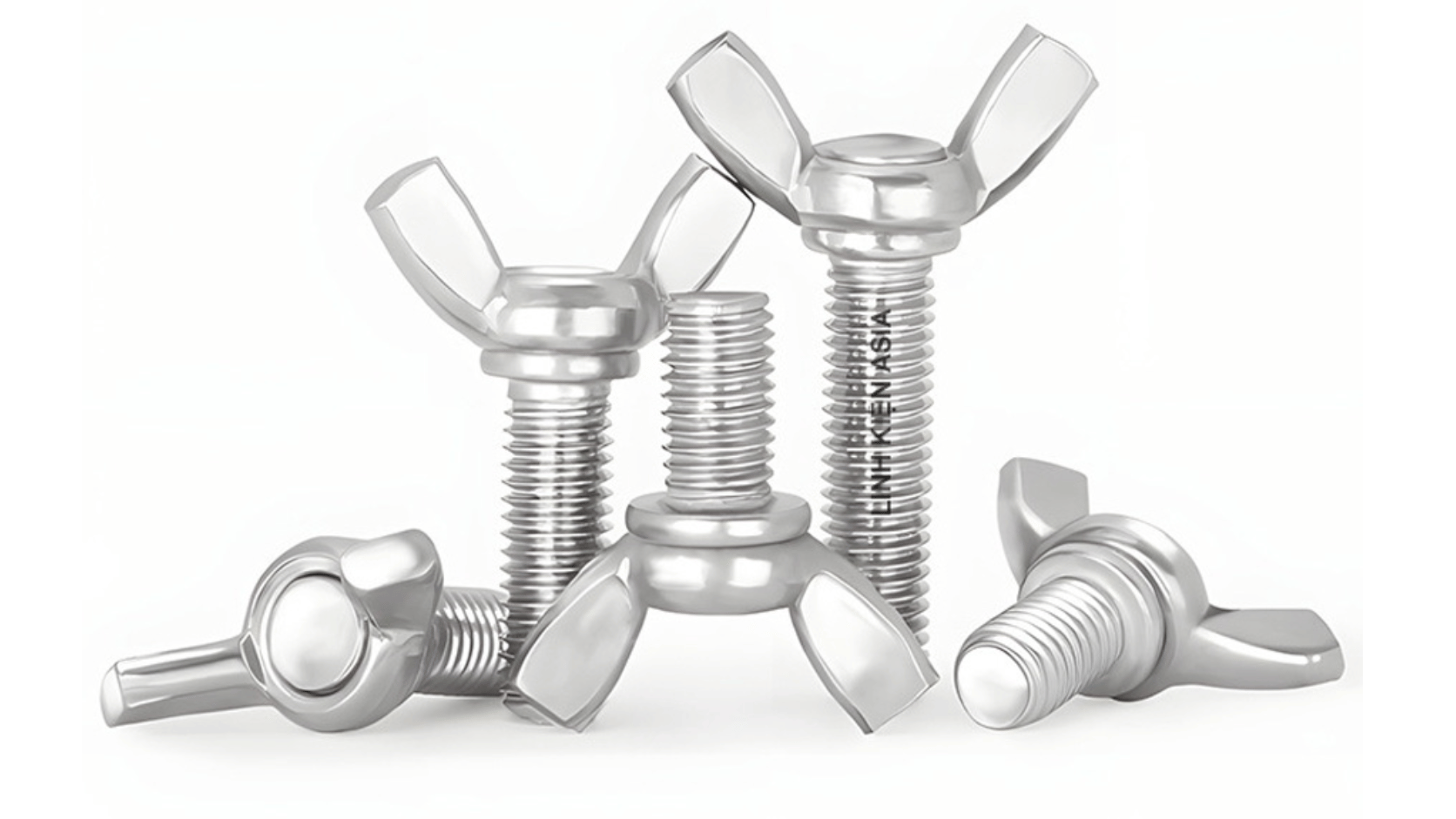

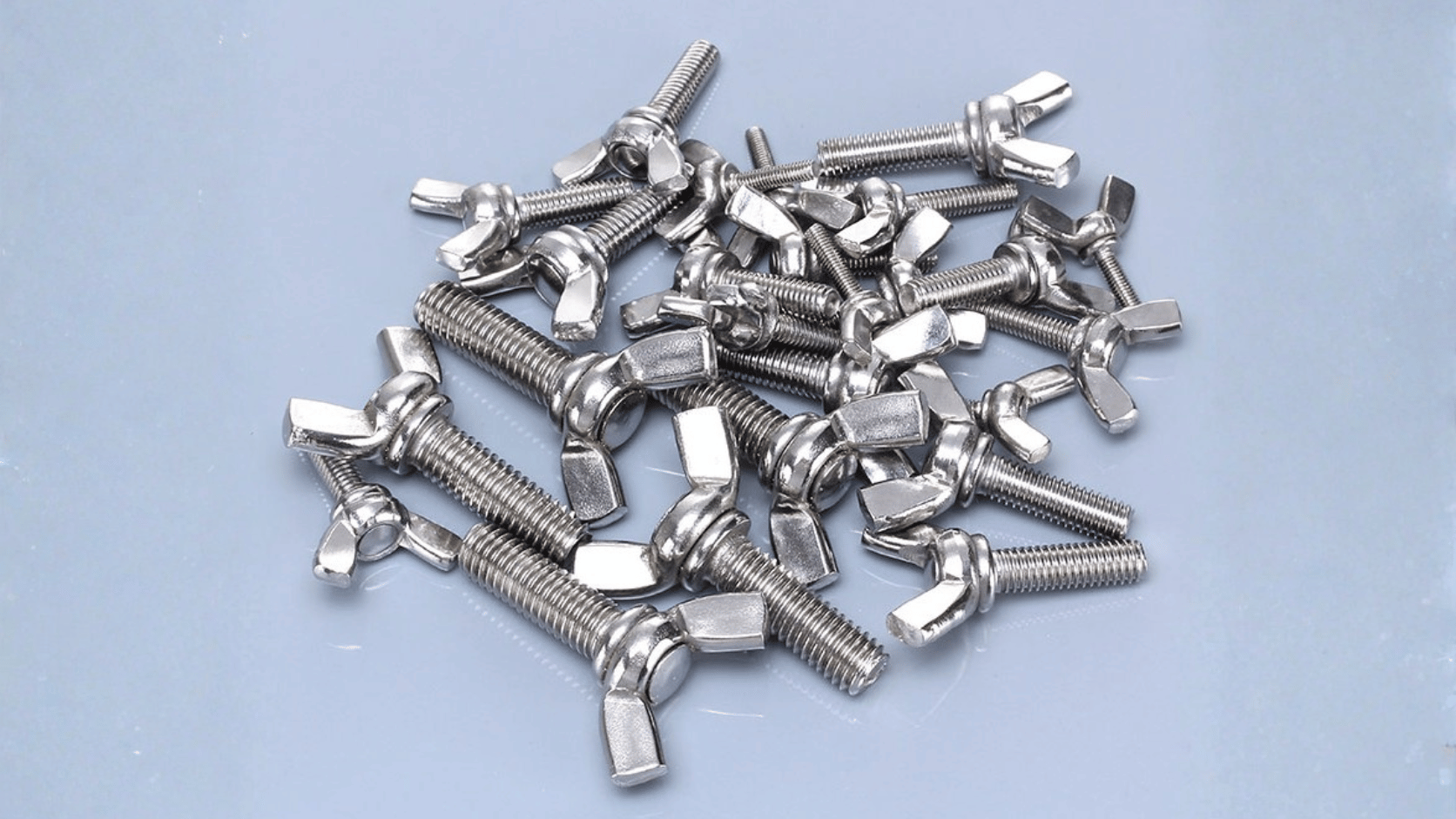

1. Bulong Cánh Chuồn là gì?
Bulong cánh chuồn là loại bulong có phần đầu được tạo thành hai cánh đối xứng, còn phần dưới gồm thân và ren ngoài dùng để tạo liên kết với đai ốc hoặc lỗ ren. Thiết kế hai cánh cho phép người sử dụng dùng lực của bàn tay để vặn bulong, phù hợp với những mối ghép cần thao tác nhanh hoặc tháo lắp nhiều lần.
So với bulong đầu lục giác thông thường, điểm khác biệt của Bulong Cánh Chuồn nằm ở phần đầu. Người dùng có thể cầm trực tiếp hai cánh để xoay mà không cần chuẩn bị cờ lê trong điều kiện lực siết yêu cầu nằm trong khả năng thao tác bằng tay.
Một số tiêu chuẩn quy định riêng cho sản phẩm dạng này. DIN 316 quy định loại bulong cánh có cánh tròn, trong khi ASME B18.6.8 bao gồm các yêu cầu và kích thước đối với một số loại thumb screw và wing screw trong hệ inch. Tuy nhiên, tiêu chuẩn áp dụng cụ thể vẫn phải được xác định theo đúng mã sản phẩm.
2. Các loại Bulong Cánh Chuồn phổ biến

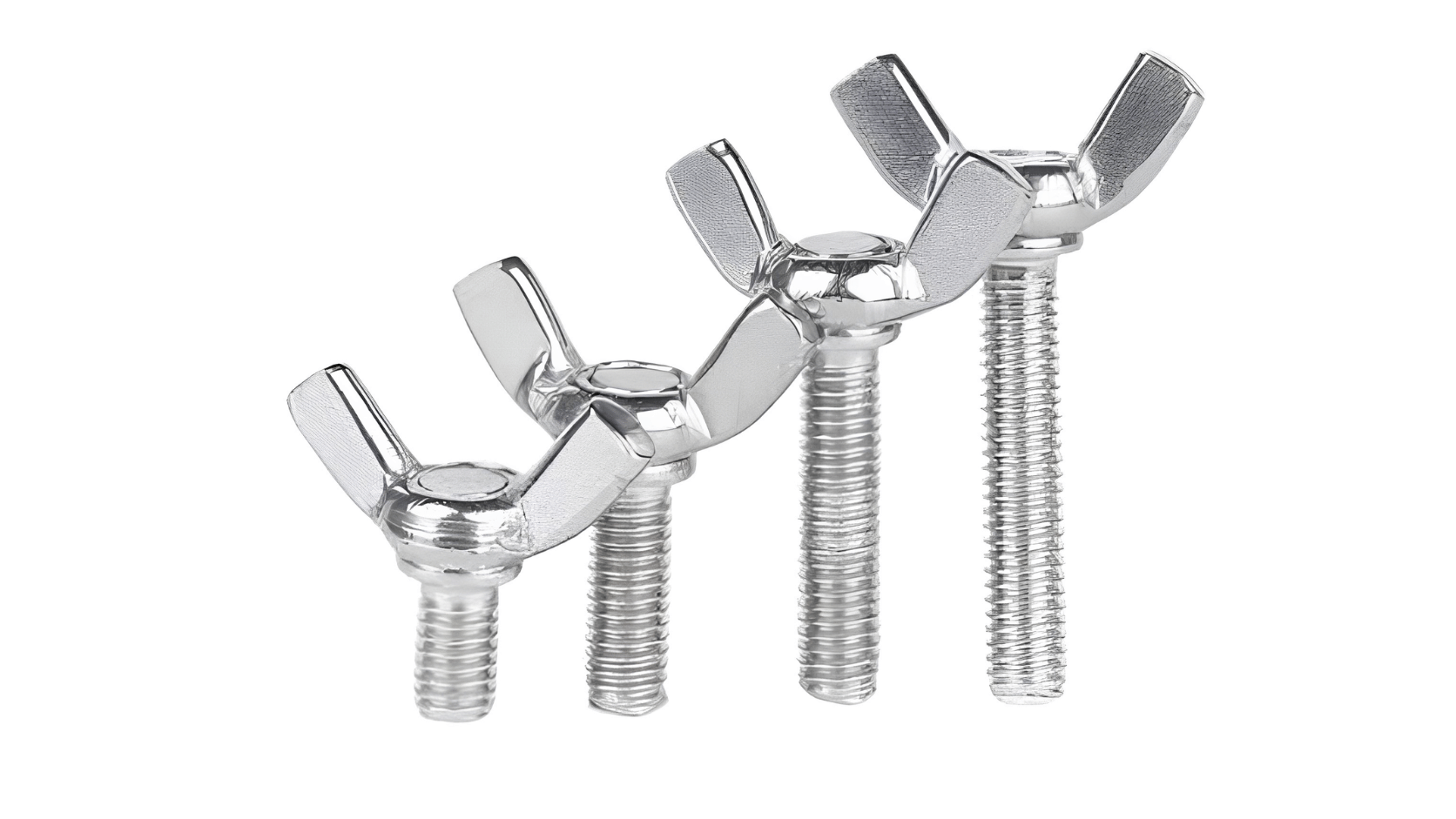

2.1. Phân loại theo kích thước ren
Bulong cánh chuồn có nhiều kích thước ren tùy theo từng dòng sản phẩm. Đường kính ren và chiều dài là những thông số cơ bản cần xác định khi lựa chọn. Kích thước ren phải phù hợp với đai ốc hoặc lỗ ren tương ứng để bảo đảm khả năng lắp ghép.

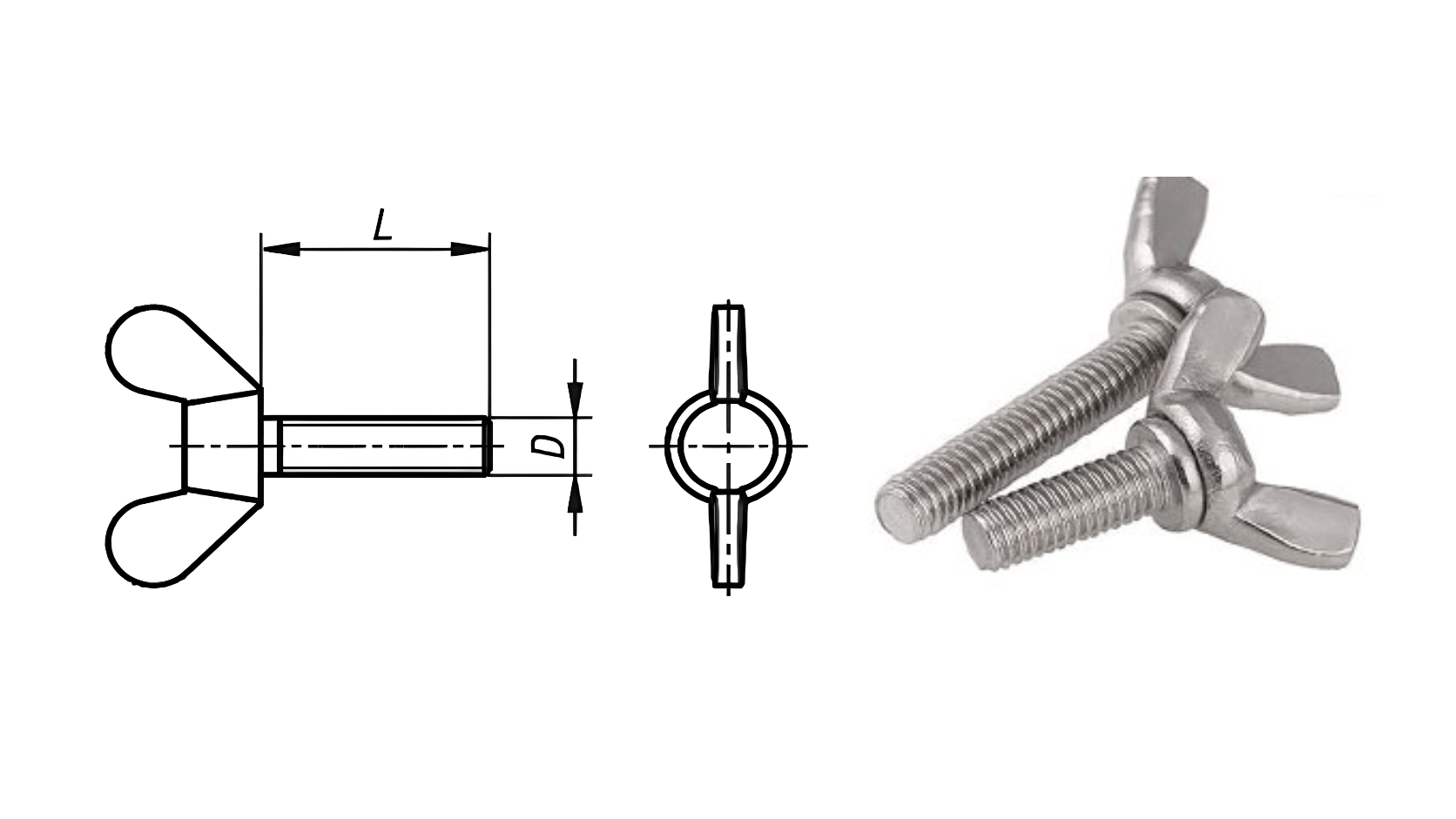

3. Cách chọn Bulong Cánh Chuồn đúng
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính ren, bước ren và chiều dài là nhóm thông số quyết định khả năng lắp của Bulong Cánh Chuồn. Đường kính phải tương thích với lỗ ren hoặc đai ốc, bước ren phải đúng quy cách và chiều dài phải phù hợp với chiều dày của cụm chi tiết cần liên kết.
Ngoài các thông số của phần ren, cần chú ý đến kích thước đầu cánh. Chiều rộng, chiều cao và hình dạng cánh ảnh hưởng trực tiếp đến khả năng cầm nắm và không gian thao tác.
| Thông số | Ý nghĩa khi lựa chọn |
| Đường kính ren | Xác định kích thước cơ bản của phần ren và khả năng lắp với đai ốc hoặc lỗ ren. |
| Bước ren | Phải phù hợp với quy cách ren của chi tiết đối ứng. |
| Chiều dài | Phải phù hợp với chiều dày và cấu hình của mối ghép. |
| Chiều rộng cánh | Ảnh hưởng đến khả năng cầm và thao tác bằng tay. |
| Chiều cao cánh | Liên quan đến không gian thao tác và khả năng vướng với chi tiết xung quanh. |
| Vật liệu | Ảnh hưởng đến cơ tính, khả năng chống ăn mòn và điều kiện sử dụng. |
Khi thay thế một sản phẩm đang sử dụng, không nên chỉ đo đường kính ren và chiều dài. Cần kiểm tra thêm kích thước đầu cánh để bảo đảm sản phẩm mới có thể thao tác trong cùng vị trí.
Đối với sản phẩm theo tiêu chuẩn, kích thước phần cánh, đầu và thân có thể được quy định riêng theo từng loại. Vì vậy, cần đối chiếu bảng kích thước của đúng tiêu chuẩn hoặc catalogue thay vì lấy kích thước của một mẫu tương tự để áp dụng cho toàn bộ dòng sản phẩm.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu cần được lựa chọn theo yêu cầu của ứng dụng. Bulong cánh bằng thép có thể phù hợp với nhiều ứng dụng cơ khí thông thường, trong khi thép không gỉ thường được lựa chọn khi yêu cầu về khả năng chống ăn mòn cao hơn. Tuy nhiên, không nên kết luận vật liệu nào luôn tốt hơn vì mỗi loại có đặc tính riêng về cơ tính, môi trường và chi phí.
Đối với Bulong Cánh Chuồn theo tiêu chuẩn DIN 316, sản phẩm có thể được quy định với nhiều lựa chọn vật liệu như thép, thép austenit hoặc hợp kim đồng-kẽm trong phạm vi của tiêu chuẩn. Điều này cho thấy tên gọi Bulong Cánh Chuồn không xác định duy nhất vật liệu của sản phẩm.
Tiêu chuẩn sản phẩm cũng cần được phân biệt với quy cách ren. Một mã hàng có thể đồng thời được xác định bằng tiêu chuẩn hình dạng, kích thước, vật liệu và quy cách ren. Nếu bản vẽ yêu cầu một tiêu chuẩn cụ thể, không nên tự ý thay bằng sản phẩm có hình dạng tương tự nhưng khác tiêu chuẩn.
3.4. Chọn theo thiết kế và khả năng làm việc
Thiết kế cánh là yếu tố ảnh hưởng trực tiếp đến khả năng thao tác của Bulong Cánh Chuồn. Cánh phải đủ dễ cầm để người dùng có thể tạo lực xoay bằng tay, đồng thời không được quá lớn so với không gian lắp đặt. Nếu cánh bị giới hạn chuyển động, sản phẩm sẽ mất đi một phần ưu điểm chính.
Cần phân biệt khả năng thao tác bằng tay với khả năng chịu tải của mối ghép. Việc có thể vặn bulong bằng tay không đồng nghĩa bulong có thể tạo ra lực kẹp lớn như một mối ghép được siết bằng dụng cụ chuyên dụng.
Đối với các liên kết chịu tải, cần xem xét đường kính, vật liệu, hình dạng, chiều dài phần ren và yêu cầu thiết kế. Không nên tự suy ra tải trọng tối đa từ kích thước đầu cánh. Khả năng làm việc của mối ghép còn phụ thuộc vào vật liệu chi tiết được ghép, cấu hình liên kết và điều kiện vận hành.
Nếu sản phẩm được sử dụng trong môi trường rung động, cần đánh giá khả năng duy trì lực kẹp của mối ghép. Với những vị trí yêu cầu lực siết được kiểm soát chính xác, nên kiểm tra tài liệu kỹ thuật để xác định phương pháp lắp phù hợp thay vì mặc định siết bằng tay là đủ.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần xác định đầy đủ đường kính, bước ren, chiều dài, vật liệu và thiết kế đầu cánh. Nếu sản phẩm sử dụng với đai ốc, cần bảo đảm đai ốc có cùng quy cách ren.
Đặc biệt với trường hợp thay thế, cần kiểm tra kích thước cánh và khoảng không gian xung quanh đầu. Một sản phẩm có cùng đường kính và chiều dài nhưng có cánh lớn hơn hoặc hình dạng đầu khác vẫn có thể không phù hợp với vị trí lắp hiện hữu.
Nên đối chiếu:
- Tên sản phẩm và mã/model.
- Vật liệu.
- Đường kính ren.
- Bước ren hoặc designation ren.
- Chiều dài.
- Chiều rộng và chiều cao cánh.
- Kiểu dáng đầu.
- Tiêu chuẩn sản phẩm.
- Xử lý bề mặt hoặc lớp phủ nếu có.
Không nên chỉ ghi “Bulong Cánh Chuồn M8” khi cần xác định chính xác sản phẩm, vì thông tin này chưa cho biết bước ren, chiều dài, vật liệu, thiết kế cánh và tiêu chuẩn.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên đối chiếu catalogue hoặc datasheet khi có nhiều model gần giống nhau, cần thay thế sản phẩm hiện hữu, yêu cầu vật liệu đặc biệt hoặc mối ghép có yêu cầu kỹ thuật cao. Tài liệu kỹ thuật đặc biệt cần thiết khi chưa xác định được tiêu chuẩn, quy cách ren hoặc kích thước đầu cánh.
- Chọn sản phẩm chỉ dựa vào đường kính ren.
- Không kiểm tra bước ren.
- Không kiểm tra chiều dài.
- Bỏ qua kích thước và hình dạng cánh.
- Chọn vật liệu không phù hợp với môi trường.
- Dùng đai ốc khác quy cách ren.
- Nhầm ren hệ mét với ren hệ inch.
- Dùng sản phẩm cho mối ghép chịu tải cao mà không kiểm tra yêu cầu thiết kế.
- Cố tăng lực siết bằng cách dùng dụng cụ lên phần cánh khi chưa có hướng dẫn cho phép.
- Không đối chiếu catalogue khi cần thay thế chính xác một mã sản phẩm.
Nhu cầu sử dụng → xác định yêu cầu thao tác bằng tay → kiểm tra không gian lắp đặt → xác định đường kính và quy cách ren → chọn chiều dài → kiểm tra kích thước cánh → lựa chọn vật liệu và tiêu chuẩn → đánh giá khả năng làm việc → kiểm tra tương thích với đai ốc/lỗ ren → đối chiếu catalogue/datasheet → xác nhận đúng mã trước khi mua.

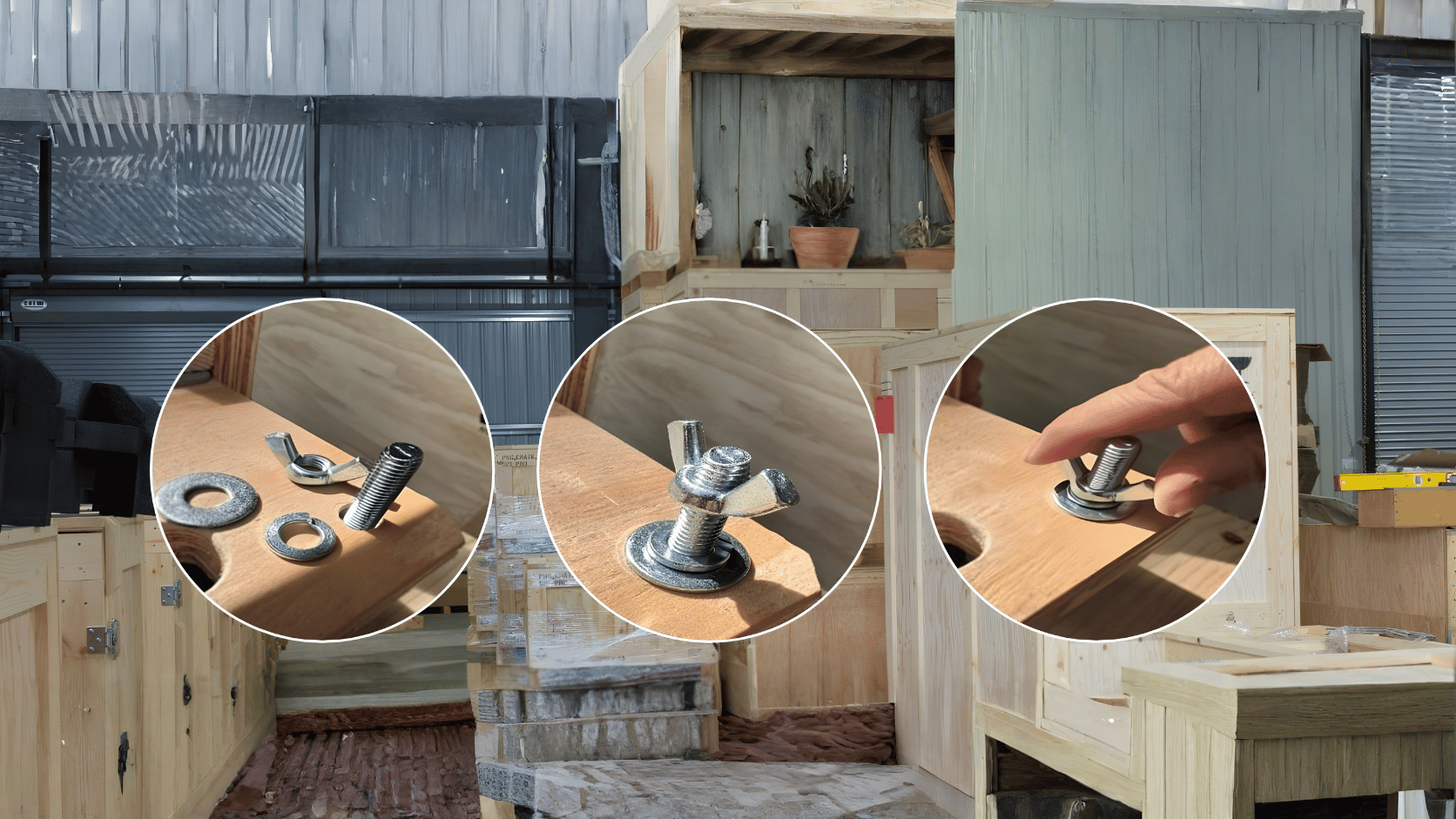

4. Hướng dẫn sử dụng & lắp đặt Bulong Cánh Chuồn
5. Những lỗi thường gặp khi sử dụng Bulong Cánh Chuồn
- Chọn sai đường kính hoặc bước ren.
- Chọn chiều dài không phù hợp.
- Không kiểm tra kích thước cánh và khoảng không gian thao tác.
- Dùng sai vật liệu trong môi trường có nguy cơ ăn mòn.
- Sử dụng đai ốc không cùng quy cách ren.
- Cố siết quá mạnh bằng cách tác động lên phần cánh.
- Nhầm ren hệ mét với ren hệ inch.
- Sử dụng cho mối ghép chịu tải cao mà không kiểm tra dữ liệu kỹ thuật.
- Tự ý thay thế sản phẩm khác tiêu chuẩn chỉ vì có hình dạng tương tự.
- Không kiểm tra catalogue khi cần xác định đúng mã sản phẩm.
6. Bulong Cánh Chuồn có thể siết hoàn toàn bằng tay không?
Bulong Cánh Chuồn được thiết kế để tạo thuận lợi cho thao tác bằng tay nhờ phần cánh ở đầu, nên phù hợp với các mối ghép cần tháo lắp hoặc điều chỉnh thường xuyên. Tuy nhiên, khả năng siết bằng tay không có nghĩa mọi ứng dụng đều có thể đạt lực kẹp yêu cầu. Với mối ghép có quy định cụ thể về mô-men siết hoặc lực kẹp, cần tuân thủ yêu cầu kỹ thuật của thiết kế và sản phẩm. Không nên tự ý dùng cờ lê hoặc dụng cụ khác tác động lên cánh để tăng lực siết nếu nhà sản xuất không quy định phương pháp đó.
