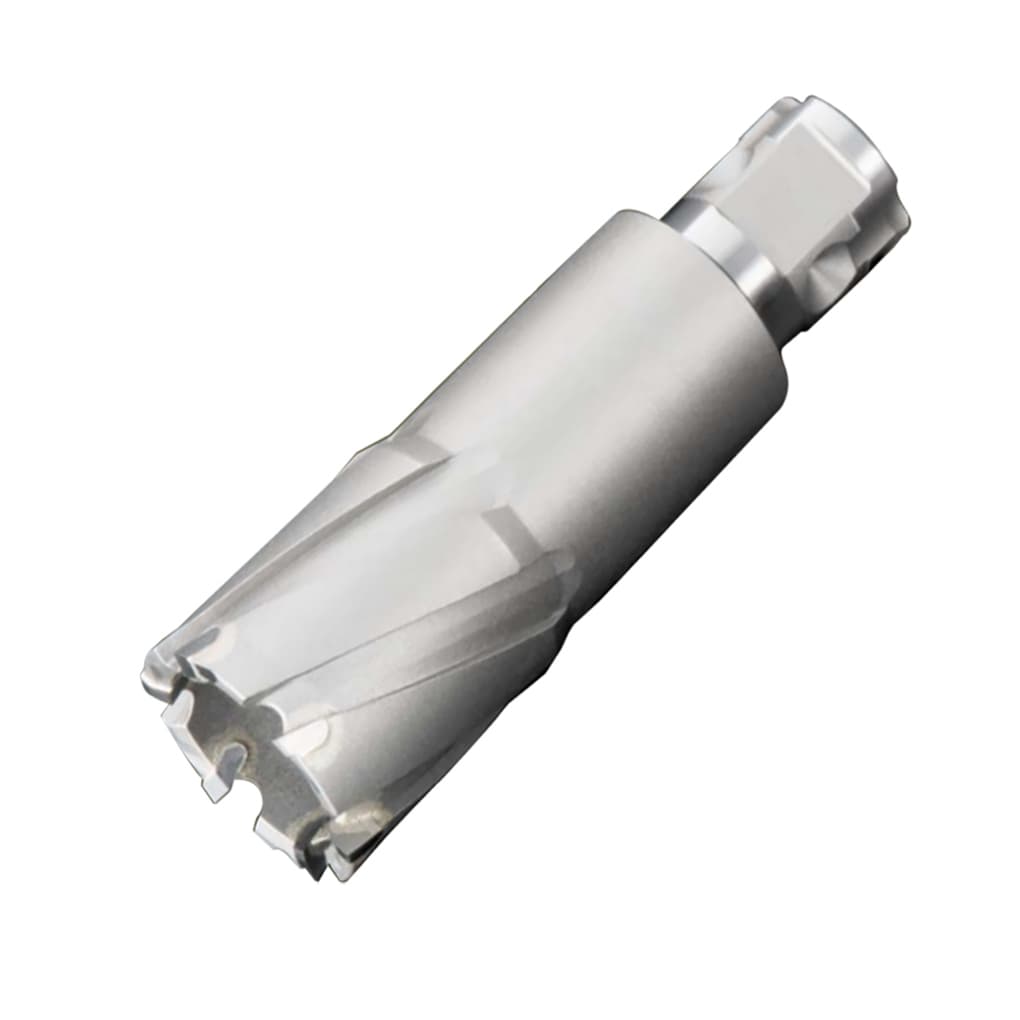

Mũi Khoan Từ

Mũi khoan từ hay còn gội là mũi khoét lỗ là một loại mũi khoan thường được sử dụng cho máy khoan từ. Thường được chế tạo bằng vật liệu thép hợp kim carbide hoặc thép gió HSS có thể dùng để khoan các loại vật liệu thép có độ cứng cao, kể cả vật liệu đã qua nhiệt luyện hoặc inox. Mũi khoan từ được ứng dụng rộng dãi do những ưu điểm vượt trội của nó, đặc biệt là khi phải khoan các cấu kiện lớn, khoan di động, khoan tại chỗ, khoan sửa chữa mà các loại máy khoan đứng hay khoan cần không thể sử dụng được.

Ưu đãi ra mắt giao diện Mecsu với voucher 50K và miễn phí vận chuyển

Mũi Khoan Từ(0 sản phẩm)

Không tìm thấy sản phẩm phù hợp bộ lọc

Hãy thử bỏ bớt hoặc thay đổi bộ lọc đang áp dụng để xem thêm sản phẩm.

Giới thiệu về Mũi Khoan Từ

Mũi Khoan Từ – Giải Pháp Khoan Chính Xác & Hiệu Quả Nhất Hiện Nay

Mũi khoan từ là gì?

Mũi khoan từ (Annular Cutters), hay còn được biết đến với tên gọi mũi khoét lỗ, là một công cụ không thể thiếu trong ngành cơ khí hiện đại. Ngoài cái tên quen thuộc này, người dùng còn gọi chúng là mũi khoan từ hợp kim hay mũi khoét thép. Đây là loại mũi khoan chuyên dụng, thường được sử dụng cùng máy khoan từ để tạo lỗ trên các vật liệu cứng như thép hợp kim, thép đã qua nhiệt luyện, hoặc thậm chí inox

Mũi khoan từ Bosch khoan lỗ chính xác trên thép cứng nhờ máy khoan từ cố định bằng nam châm điện.

Cấu tạo mũi khoan từ

Cấu tạo chi tiết

1. Thân mũi khoan (Body)

Đặc điểm: Thân mũi khoan từ có dạng ống rỗng, khác biệt so với mũi khoan xoắn thông thường vốn là khối đặc. Thiết kế này chỉ cắt phần viền ngoài, để lại lõi vật liệu ở giữa.

Chất liệu:

Loại phổ thông làm từ thép gió (HSS - High-Speed Steel), bền và chịu nhiệt tốt.
Loại cao cấp dùng thép hợp kim kết hợp chíp carbide (TCT - Tungsten Carbide Tipped), phù hợp với kim loại cứng như inox.

2. Răng cắt (Cutting Teeth)

Đặc điểm: Các răng cắt nằm đều quanh mép dưới của mũi khoan, có dạng lưỡi cưa sắc bén với góc cắt thường từ 30° đến 45°.

Chất liệu:

Với mũi HSS, răng cắt liền khối với thân, có thể mài lại khi mòn.
Với mũi TCT, răng được gắn hoặc hàn chíp carbide để tăng độ bền khi khoan vật liệu dày.

3. Rãnh thoát phoi (Flutes)

Đặc điểm: Rãnh nằm dọc thân mũi khoan, có thể thiết kế thẳng hoặc xoắn tùy loại, giúp dẫn phoi ra ngoài trong quá trình khoan.

4. Chuôi mũi khoan (Shank)

Đặc điểm: Chuôi là phần trên cùng, thường theo chuẩn Weldon (có 1-2 mặt phẳng) hoặc Universal (dùng được nhiều máy). Kích thước phổ biến là 19 mm (3/4 inch) hoặc 32 mm (1-1/4 inch)

Công dụng của từng bộ phận

Thân mũi khoan: Nhờ cấu trúc rỗng, thân mũi khoan từ giảm lượng vật liệu cần cắt, giúp tăng tốc độ khoan và tiết kiệm năng lượng khi dùng với máy khoan từ. Điều này đặc biệt hữu ích khi khoan kim loại dày hoặc cứng, giảm áp lực lên máy và mũi khoan.
Răng cắt: Là bộ phận trực tiếp thực hiện việc khoan, tạo lỗ tròn mịn và sạch, ít ba via. Với góc cắt tối ưu, chúng đảm bảo hiệu quả cắt gọt cao, phù hợp cho các ứng dụng đòi hỏi độ chính xác trong ngành công nghiệp cơ khí.
Rãnh thoát phoi: là bộ phận trực tiếp thực hiện việc khoan, tạo lỗ tròn mịn và sạch, ít ba via. Với góc cắt tối ưu, chúng đảm bảo hiệu quả cắt gọt cao, phù hợp cho các ứng dụng đòi hỏi độ chính xác trong ngành công nghiệp cơ khí.
Chuôi mũi khoan: Chuôi giữ mũi khoan cố định chắc chắn trong máy, truyền lực xoay từ động cơ đến mũi khoan một cách ổn định. Thiết kế chuẩn Weldon hoặc Universal đảm bảo khả năng tương thích và vận hành trơn tru, tránh rung lắc khi khoan.

Cấu tạo mũi khoan từ với thân rỗng, răng cắt sắc bén, rãnh thoát phoi và chuôi Weldon gắn máy.

Tiêu chuẩn kỹ thuật của mũi khoan từ tại Mecsu

Mecsu hiện phân phối các dòng mũi khoan từ Bosch chất lượng cao, được sản xuất tại Trung Quốc theo tiêu chuẩn của Bosch (Đức), với các thông số kỹ thuật nổi bật:

Đường kính mũi: Từ 14mm đến 40mm, phù hợp khoan lỗ nhỏ đến trung bình.
Độ sâu khoét: Gồm hai loại chính là 35mm và 50mm, đáp ứng nhu cầu khoan thép dày khác nhau.
Hệ kích thước: Hệ mét (Metric), chuẩn hóa cho các ứng dụng công nghiệp.

Ví dụ

3. Mũi khoan từ đa chức năng (Multi-Purpose Annular Cutters)

Đặc điểm:

Kết hợp ưu điểm của HSS và TCT, đôi khi có thêm lớp phủ đặc biệt như TiN (Titanium Nitride) để tăng độ trơn tru.
Rãnh thoát phoi được tối ưu hóa, thường kèm lỗ pilot để định vị chính xác khi khoan.

Ưu điểm:

Linh hoạt, có thể khoan nhiều loại kim loại khác nhau (thép, nhôm, đồng).
Lớp phủ giảm ma sát, giúp tăng hiệu quả khi vận hành với máy khoan từ.

Nhược điểm: Giá ở mức trung bình, nhưng không chuyên biệt như TCT thuần túy, đòi hỏi người dùng có kỹ năng để tận dụng tối đa.

Ứng dụng: Phù hợp với các xưởng cơ khí đa năng hoặc dự án cần khoan trên nhiều vật liệu khác nhau.

Đường kính từ 12 mm đến 80 mm, độ sâu khoan thường là 30mm hoặc 50mm tùy chọn.

4. Mũi khoan từ chuyên dụng (Specialized Annular Cutters)

Đặc điểm:

Được thiết kế cho các ứng dụng đặc thù như khoan kim loại mỏng, vật liệu composite, hoặc bề mặt gồ ghề.
Một số loại có chốt đẩy lõi (ejector pin) để tự động loại bỏ lõi vật liệu sau khi khoan.

Ưu điểm:

Tối ưu hóa cho các điều kiện khoan phức tạp, giảm thiểu hư hỏng.
Tăng độ chính xác khi khoan trên mũi khoan kim loại khó.

Nhược điểm:

Giá thành cao, chỉ phù hợp với nhu cầu cụ thể.
Khó tìm mua hơn so với HSS hoặc TCT thông thường.

Ứng dụng: Thương dùng trong ngành hàng không, chế tạo ô tô hoặc khoan ray đường sắt.

Kích thước: Tùy chỉnh, thường từ 20mm đến 150mm, độ sâu lên đến 100mm.

Mũi khoan từ chuyên dụng với chốt đẩy lõi, thiết kế cho khoan kim loại mỏng và vật liệu composite trong hàng không.

So sánh các loại mũi khoan từ

Loại

Chất liệu

Ưu điểm chính

Nhược điểm

Ứng dụng tiêu biểu

HSS

Thép gió

Giá rẻ, dễ mài lại

Kém bền với kim loại cứng

Sửa chữa, kim loại mỏng

TCT

Thép + Carbide

Chịu lực cao, bền lâu

Giá cao, khó mài lại

Công nghiệp nặng, inox

Đa chức năng

HSS/TCT + Lớp phủ

Linh hoạt, giảm ma sát

Chi phí trung bình

Xưởng cơ khí đa ngành

Chuyên dụng

Tùy chỉnh

Tối ưu cho điều kiện khó

Giá cao, hiếm

Hàng không, đường sắt

Yếu tố chọn loại mũi khoan từ phù hợp

Vật liệu khoan: Chọn HSS cho kim loại mềm như nhôm, TCT cho kim loại cứng như inox.
Kích thước lỗ: Xác định đường kính và độ sâu cần thiết (12mm-150mm).
Ngân sách: HSS tiết kiệm chi phí hơn, TCT và chuyên dụng phù hợp đầu tư lâu dài.
Máy khoan từ: Kiểm tra tính tương thích của chuôi (Weldon hoặc Universal).

Bảng thống kê kích thước thông dụng của mũi khoan từ

Tên sản phẩm

Mã sản phẩm

Đường kính (mm)

Độ sâu khoét (mm)

Vật liệu

Mũi khoan từ carbide 14x35mm (PL6035)

2608577483

HSS

Mũi khoan từ carbide 14x50mm (PL6050)

2608577495

HSS

Mũi khoan từ carbide 16x35mm (PL6035)

2608577484

HSS

Mũi khoan từ carbide 16x50mm (PL6050)

2608577496

HSS

Mũi khoan từ carbide 18x35mm (PL8035)

2608577485

HSS

Mũi khoan từ carbide 18x50mm (PL8050)

2608577497

HSS

Mũi khoan từ carbide 20x35mm (PL8035)

2608577486

HSS

Mũi khoan từ carbide 20x50mm (PL8050)

2608577498

HSS

Mũi khoan từ carbide 22x35mm (PL8035)

2608577487

HSS

Mũi khoan từ carbide 22x50mm (PL8050)

2608577499

HSS

Mũi khoan từ carbide 24x35mm (PL8035)

2608577488

HSS

Mũi khoan từ carbide 24x50mm (PL8050)

2608577500

HSS

Mũi khoan từ carbide 26x35mm (PL8035)

2608577489

HSS

Mũi khoan từ carbide 26x50mm (PL8050)

2608577501

HSS

Mũi khoan từ carbide 28x35mm (PL8035)

2608577490

HSS

Mũi khoan từ carbide 28x50mm (PL8050)

2608577502

HSS

Mũi khoan từ carbide 30x35mm (PL8035)

2608577491

HSS

Mũi khoan từ carbide 30x50mm (PL8050)

2608577503

HSS

Mũi khoan từ carbide 32x35mm (PL8035)

2608577492

HSS

Mũi khoan từ carbide 32x50mm (PL8050)

2608577504

HSS

Mũi khoan từ carbide 35x35mm (PL8035)

2608577493

HSS

Mũi khoan từ carbide 35x50mm (PL8050)

2608577505

HSS

Mũi khoan từ carbide 40x35mm (PL8035)

2608577494

HSS

Mũi khoan từ carbide 40x50mm (PL8050)

2608577506

HSS

Ưu và nhược điểm của mũi khoan từ

Ưu điểm

Khoan lỗ lớn nhanh, chính xác: Mũi khoan từ sử dụng phương pháp khoan cắt thay vì khoan xoắn, giúp tạo lỗ lớn một cách nhanh chóng mà không làm biến dạng vật liệu.
Độ bền cao, chịu nhiệt tốt: Được làm từ hợp kim cứng hoặc phủ carbide, mũi khoan từ có khả năng chịu mài mòn, chịu nhiệt cao, đảm bảo tuổi thọ lâu dài.
Phù hợp khoan di động, tại chỗ: Sử dụng kết hợp với máy khoan từ giúp cố định chắc chắn trên bề mặt kim loại, cho phép khoan ở nhiều vị trí khác nhau, kể cả trên cao hoặc trong không gian hẹp.

Mũi khoan từ khoan lỗ lớn nhanh, chính xác trên khung thép, kết hợp máy khoan từ di động, bền bỉ nhờ vật liệu hợp kim cứng.

Nhược điểm

Giá thành cao hơn mũi khoan xoắn: Do thiết kế đặc biệt và vật liệu cao cấp, Mũi khoét lỗ có chi phí cao hơn so với các loại mũi khoan thông thường.
Cần máy khoan từ chuyên dụng: Mũi khoan từ không thể sử dụng với máy khoan tay hay khoan bàn thông thường mà yêu cầu máy khoan từ để đảm bảo hiệu suất và độ chính xác.

Mũi khoan từ giá thành cao, yêu cầu máy khoan từ chuyên dụng để hoạt động hiệu quả.

Ứng dụng của mũi khoan từ

Một số ứng dụng phổ biến của Mũi khoét lỗ bao gồm:

Khoan cầu, đường sắt: Gia công lỗ lắp bu-lông trên khung thép, đảm bảo chính xác.

Mũi khoan từ khoan lỗ lắp bu-lông trên khung thép đường sắt với độ chính xác cao.

Khoan thép trong ngành dầu khí và hóa chất: Khoan giàn khoan, bồn chứa trong môi trường khắc nghiệt.

Mũi khoan từ gia công lỗ trên giàn khoan dầu khí trong môi trường khắc nghiệt.

Khoan sửa chữa cấu kiện lớn: Thi công tại chỗ mà không cần tháo dỡ.

Mũi khoan từ sửa chữa cấu kiện lớn tại chỗ mà không cần tháo dỡ.

Sửa chữa ray tàu hỏa, nhà cao tầng, cầu đường: Hỗ trợ bảo trì, nâng cấp hệ thống giao thông và công trình xây dựng.

Mũi khoan từ hỗ trợ bảo trì cầu đường bằng cách khoan lỗ trên thép chính xác.

Hướng dẫn sử dụng mũi khoan từ

1. Chuẩn bị trước khi khoa

Chọn mũi khoan phù hợp (HSS cho thép mềm, TCT cho thép cứng).
Lắp chốt đẩy (ejector pin) đúng kích thước để loại bỏ phoi sau khi khoan.
Gắn mũi khoan vào trục máy, siết chặt bằng vít hoặc khóa nhanh.

Chuẩn bị mũi khoan từ với chốt đẩy và gắn vào máy khoan từ trước khi sử dụng.

2. Căn chỉnh và cố định máy

Đặt máy vào vị trí, dùng chốt dẫn hướng để canh lỗ.
Bật nam châm điện, kiểm tra đèn xanh trước khi khoan.

Căn chỉnh mũi khoan từ bằng chốt dẫn hướng và cố định máy bằng nam châm điện.

3. Tiến hành khoan

Khởi động tốc độ thấp để tránh sốc lực, sau đó tăng dần.
Dùng chất bôi trơn làm mát mỗi 5-10 phút khi khoan liên tục, đặc biệt với thép dày (>50mm).
Sử dụng chế độ đảo chiều nếu phoi dài, tránh tắc nghẽn.
An toàn: Đeo kính bảo hộ và găng tay để tránh phoi bắn.
Bảo quản: Lau sạch mũi khoan sau sử dụng, lưu trữ nơi khô ráo.

Thực hành khoan thép bằng mũi khoan từ với chất bôi trơn để làm mát.
