Dụng Cụ Rút Rivet – Thiết Bị Thi Công Đinh Tán Rút
Dụng cụ rút đinh tán rút (Blind Rivet Tool/Riveter) là dụng cụ dùng để lắp đặt đinh tán rút (blind rivet), gồm các loại vận hành bằng tay, khí nén, điện/pin hoặc cơ cấu chuyên dụng khác. Khi thao tác, cơ cấu kẹp của dụng cụ giữ và kéo mandrel của đinh tán. Lực kéo làm thân đinh biến dạng ở phía mặt khuất của vật liệu, ép các lớp vật liệu lại với nhau để tạo mối ghép. Với đinh tán rút thông thường, mandrel sẽ đứt tại vị trí được thiết kế sau khi đinh được đặt đúng.
Vật liệu cấu thành
- Thân dụng cụ: Tùy thiết kế và model, có thể sử dụng thép, hợp kim nhôm hoặc các vật liệu kỹ thuật khác nhằm đảm bảo độ bền và khả năng chịu tải.
- Cơ cấu kẹp (jaws): Gồm các má kẹp có bề mặt tạo ma sát, dùng để giữ mandrel và truyền lực kéo trong quá trình tán.
- Cơ cấu tạo lực: Tùy loại dụng cụ, có thể sử dụng cơ cấu đòn bẩy bằng tay, khí nén, động cơ điện hoặc pin để tạo lực kéo mandrel.
- Tay cầm: Tùy model có thể được thiết kế với lớp bọc chống trượt nhằm tăng độ bám và sự thoải mái khi thao tác.

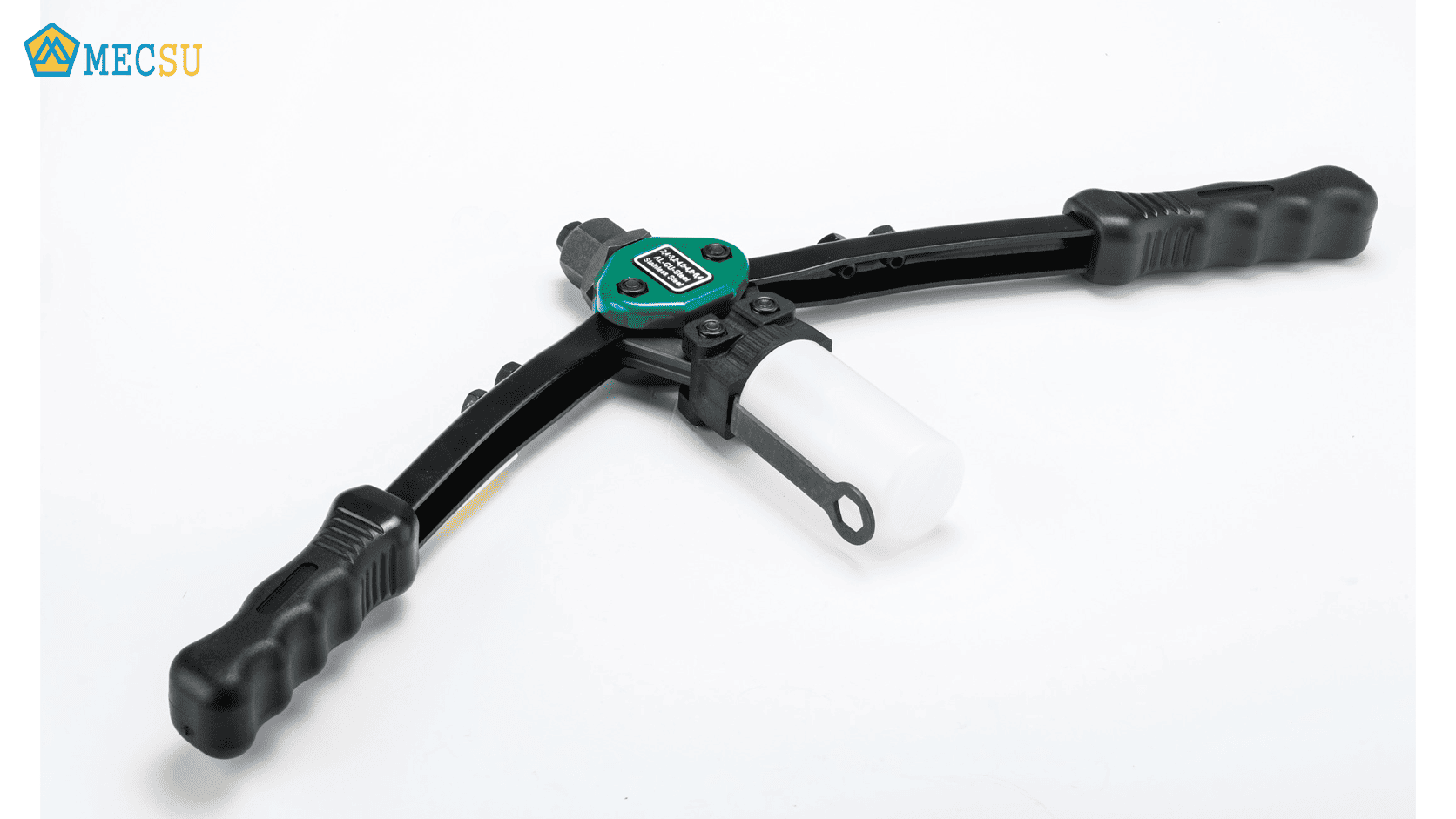

- Bộ phận chứa mandrel: Một số dụng cụ có khoang chứa phần mandrel sau khi đinh được tán, giúp hạn chế mandrel rơi ra ngoài trong quá trình thao tác.
Ưu điểm
- Thi công nhanh, chỉ cần thao tác từ một phía bề mặt vật liệu, phù hợp các kết cấu kín, hộp, ống không thể tiếp cận mặt sau.
- Tạo mối ghép cơ khí chắc chắn khi lựa chọn đúng loại đinh tán, kích thước, chiều dài grip và dụng cụ theo yêu cầu của ứng dụng.
- Dòng súng khí nén, súng điện cho năng suất cao, giảm sức lao động khi thi công số lượng lớn đinh rút.
- Khả năng tương thích kích thước: Phụ thuộc từng model và bộ đầu kẹp; cần chọn dụng cụ phù hợp với đường kính và loại đinh tán theo thông số của nhà sản xuất.
Nhược điểm
- Kìm tay đòi hỏi lực tay lớn khi rút đinh có đường kính lớn, gây mỏi tay nếu thao tác liên tục số lượng nhiều.
- Súng khí nén cần hệ thống máy nén khí đi kèm, chi phí đầu tư ban đầu cao hơn kìm tay thông thường.
- Đầu kẹp dễ mòn, trượt răng nếu dùng sai cỡ đinh hoặc thao tác không đúng kỹ thuật, ảnh hưởng chất lượng mối ghép.
- Mối ghép bằng rivet không tháo lắp lại được như bu lông – ốc vít, muốn tháo phải khoan phá đinh, không tái sử dụng.
Các loại rút rivet thông dụng

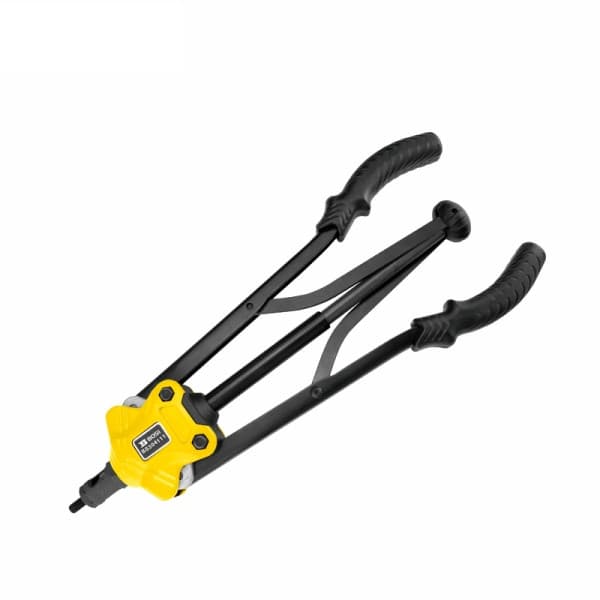

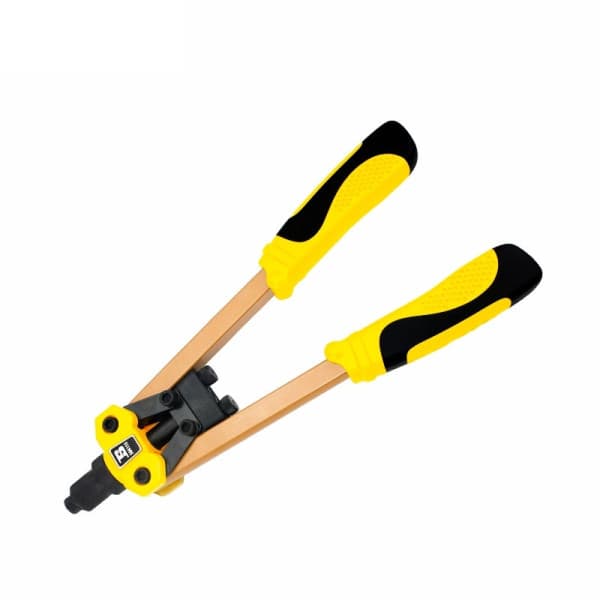

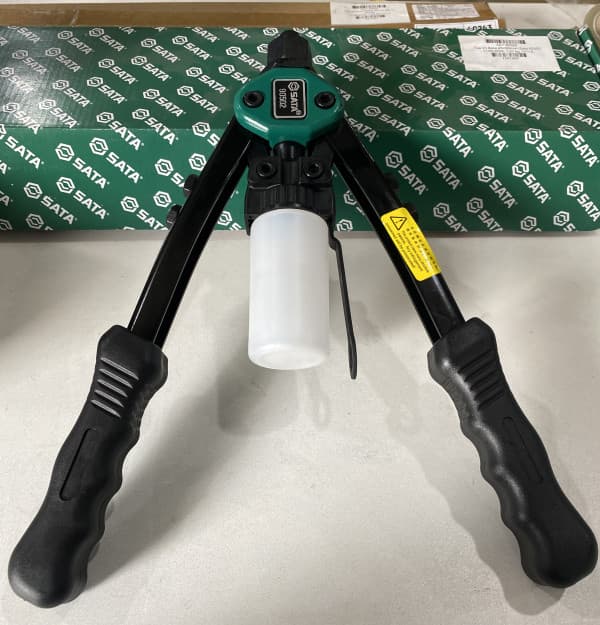

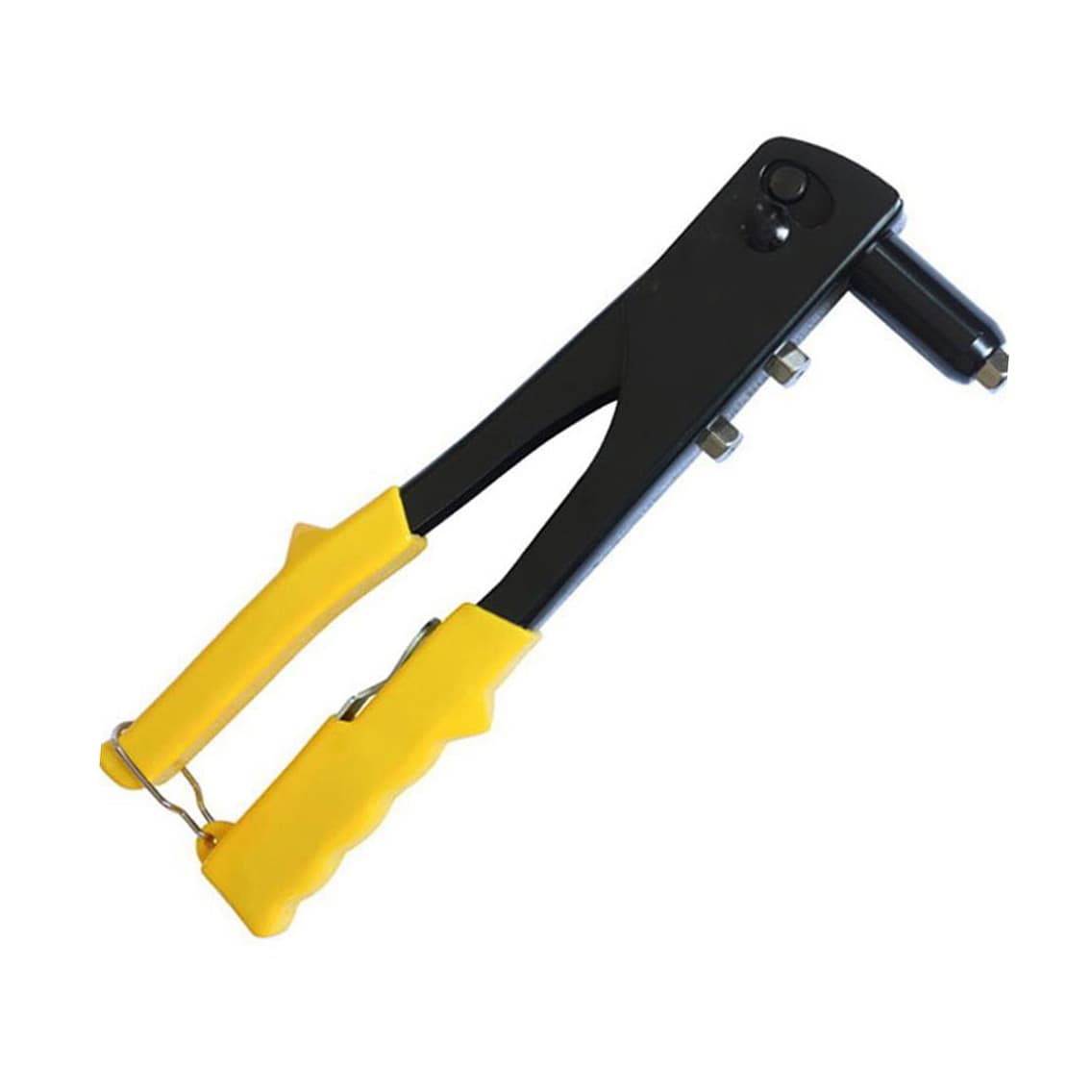

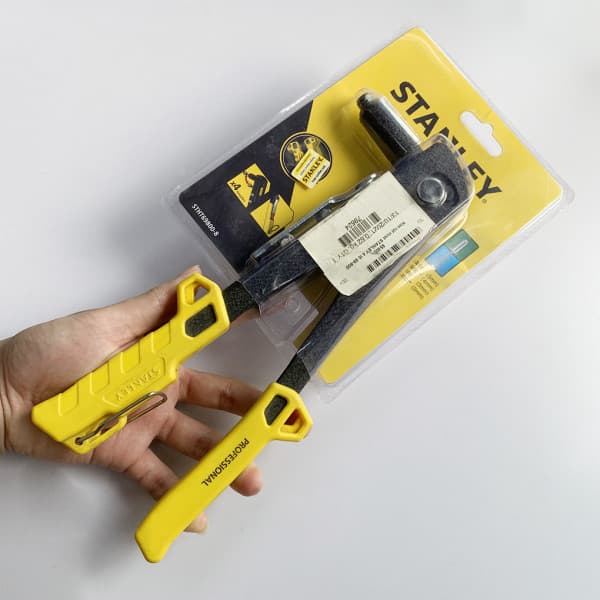

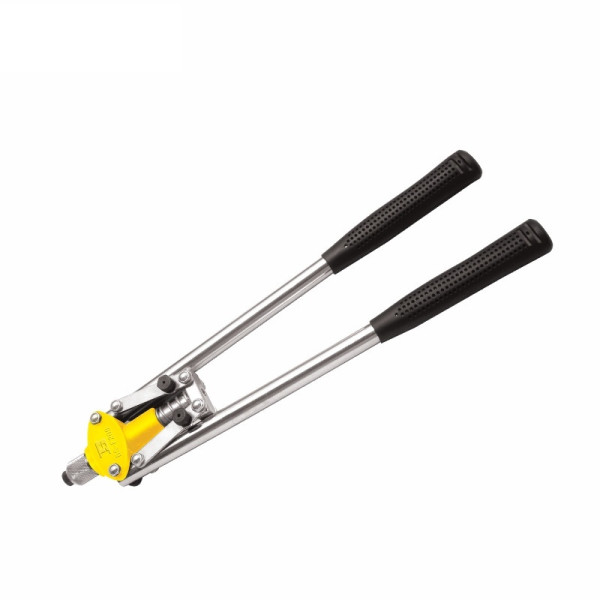

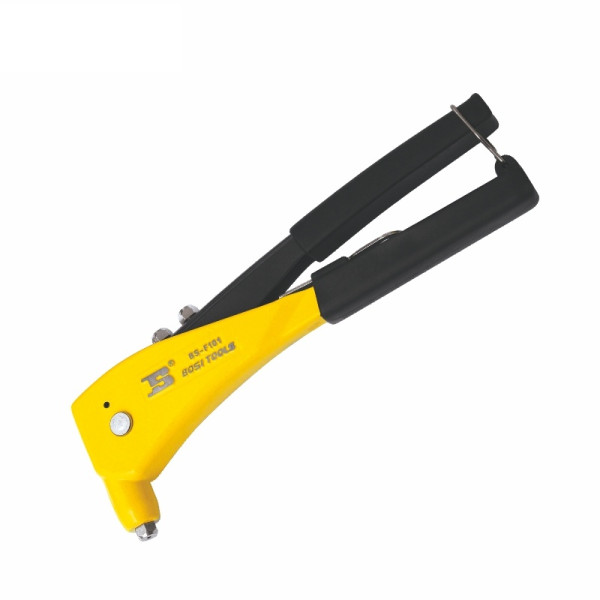

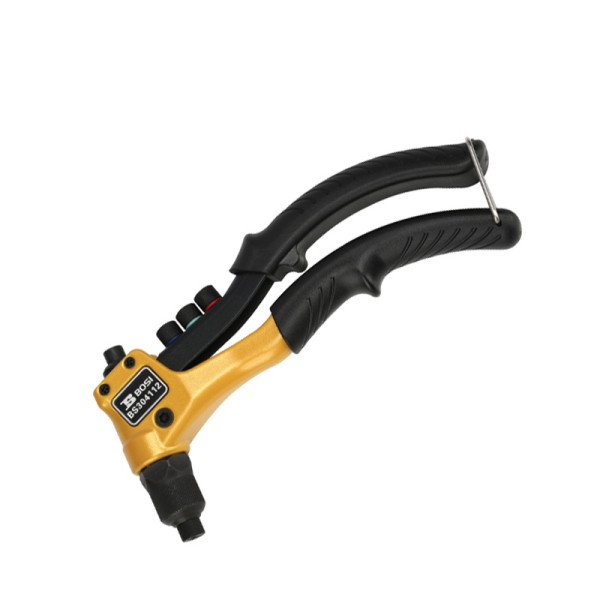

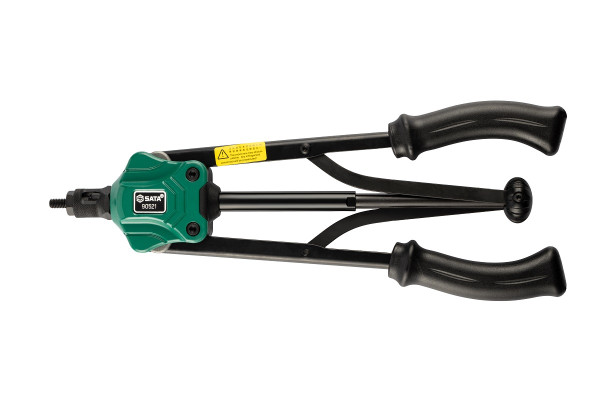

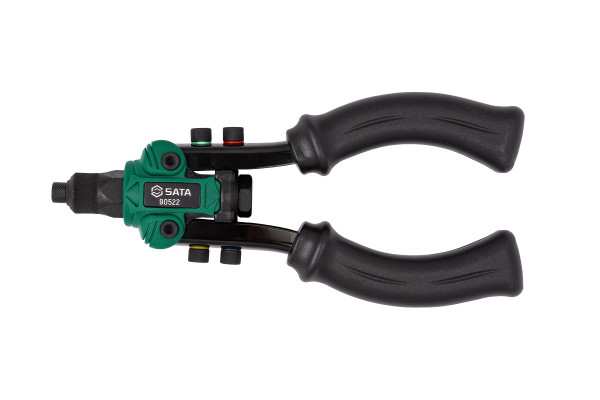

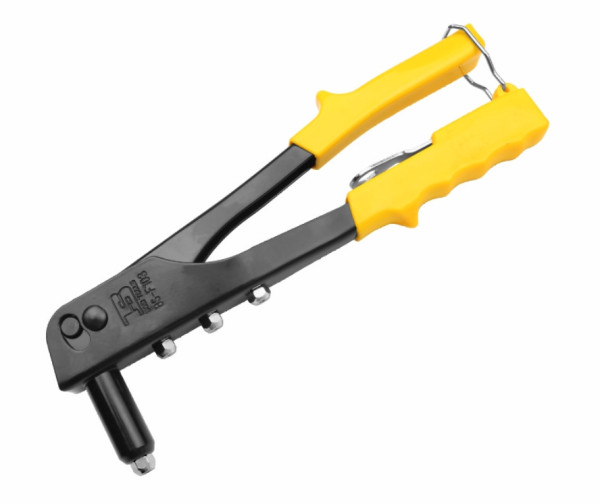

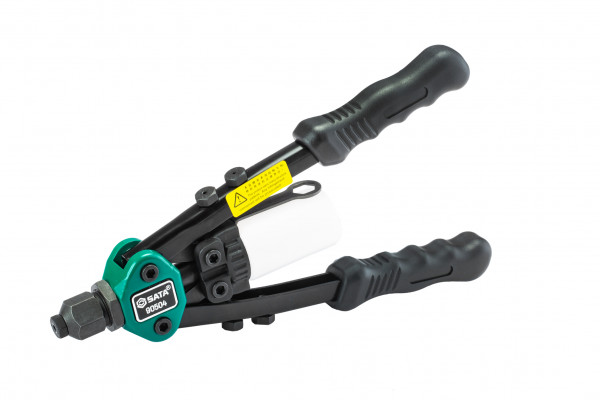

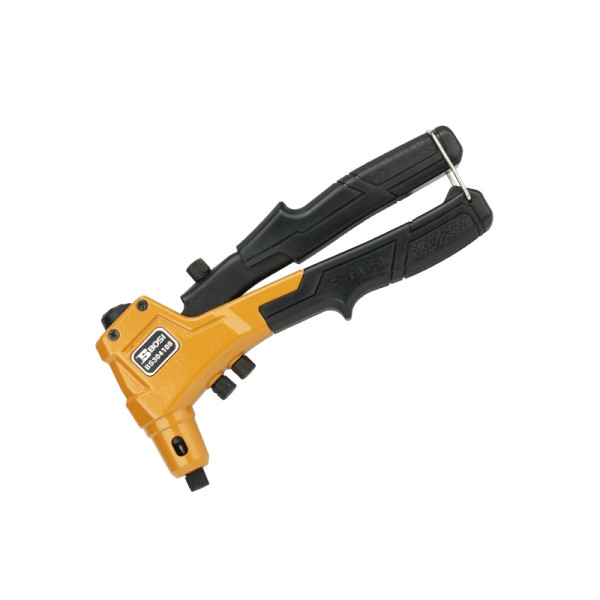

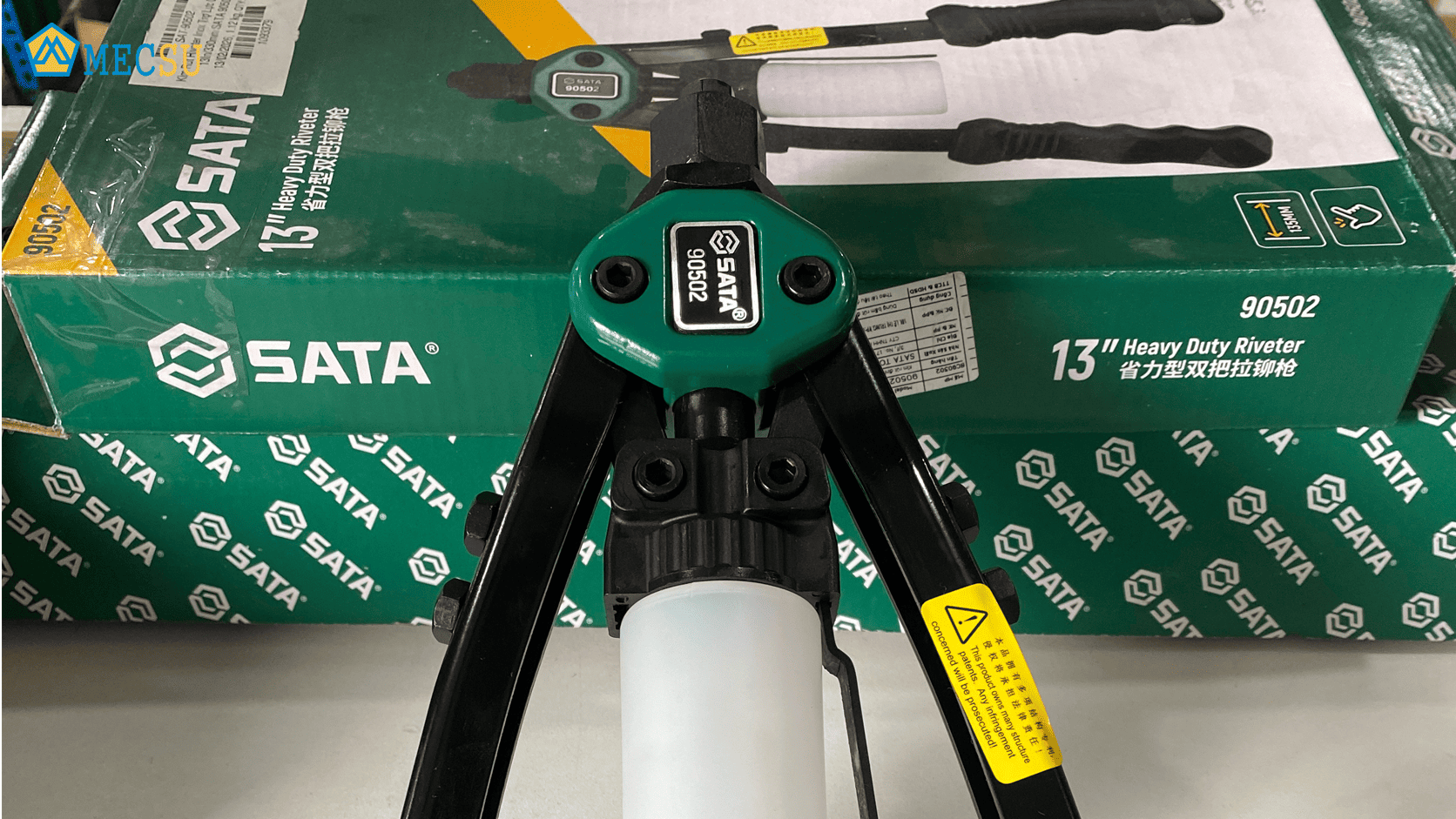

Kìm rút rivet cầm tay
Sử dụng cơ cấu đòn bẩy bằng tay, phù hợp với các công việc lắp đặt và sửa chữa từ quy mô nhỏ đến vừa, tùy khả năng của từng model.

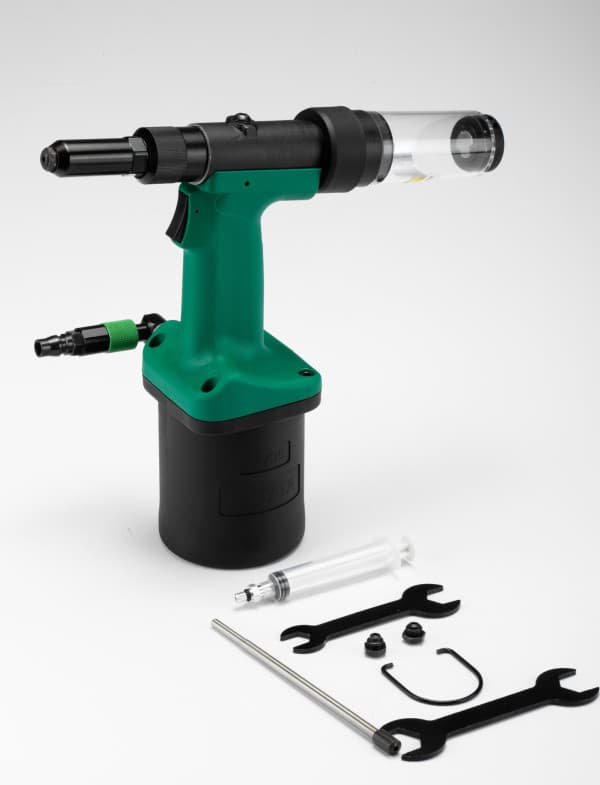

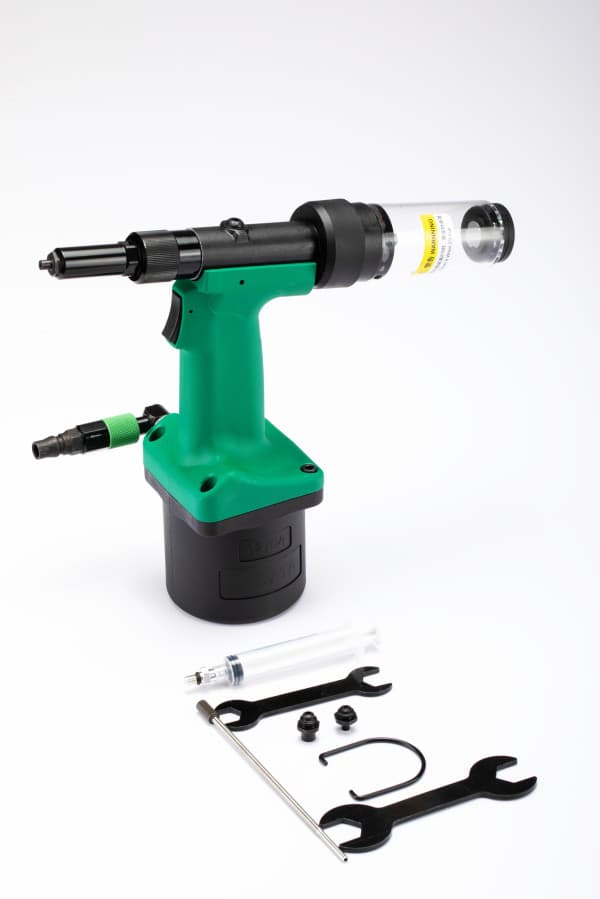

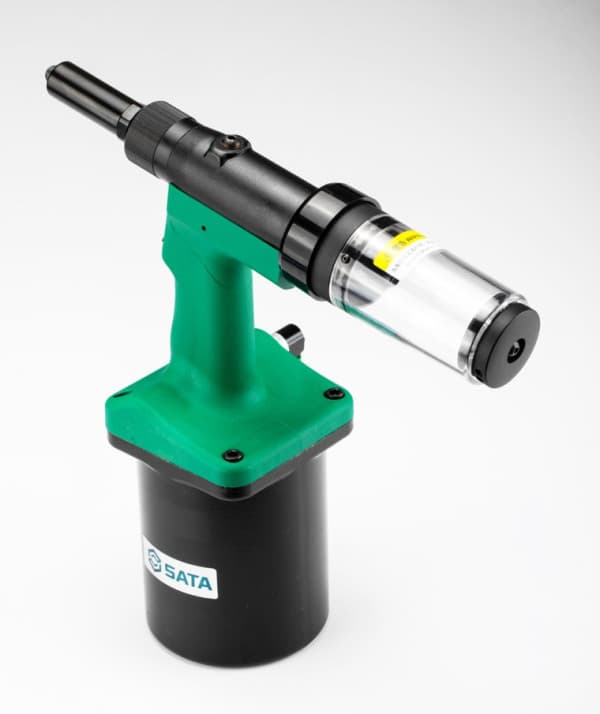

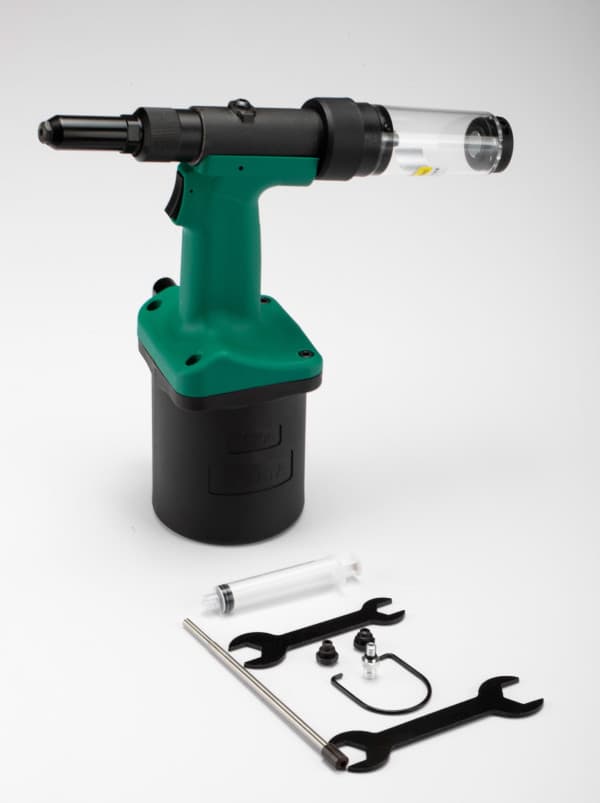

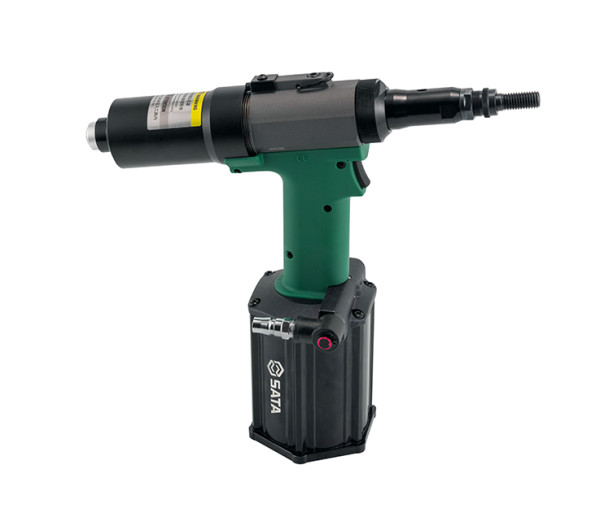

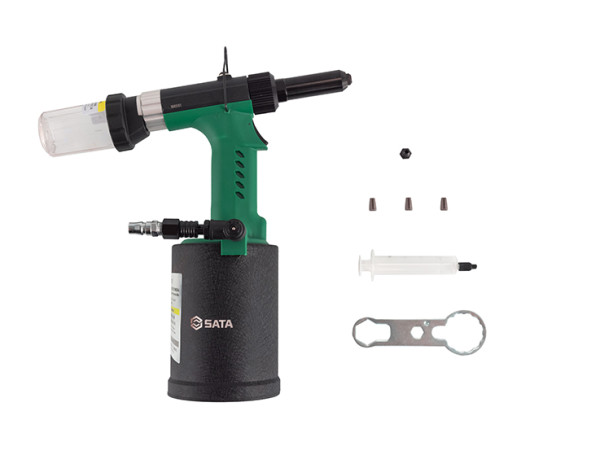

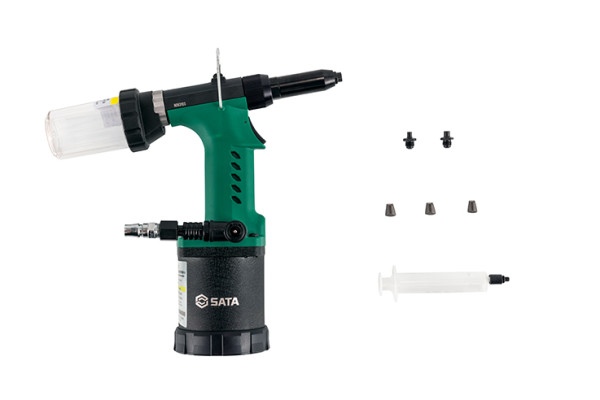

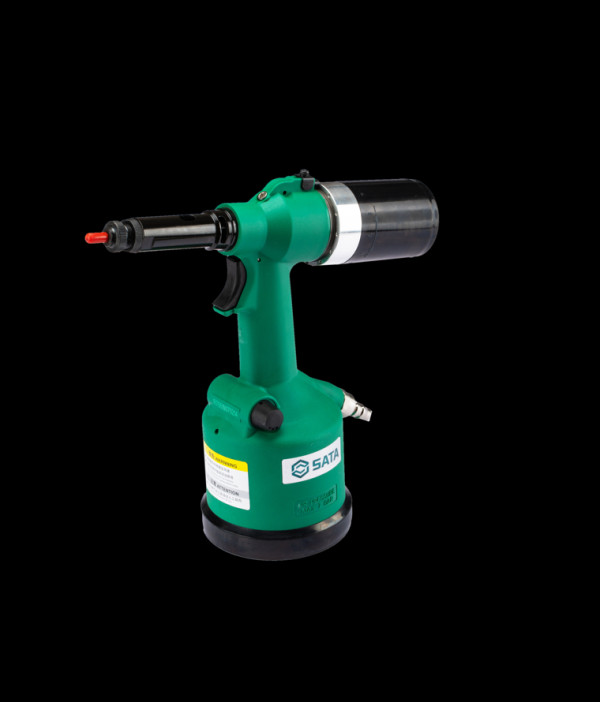

Súng rút rivet khí nén
Sử dụng khí nén để tạo lực kéo mandrel, phù hợp cho công việc yêu cầu tốc độ và tần suất lắp đặt cao. Khả năng làm việc phụ thuộc từng model và loại rivet.
Súng rút rivet dùng điện/pin (Electric/Cordless Riveter)
Tích hợp động cơ điện hoặc pin sạc, không cần máy nén khí đi kèm, linh hoạt di chuyển, phù hợp công trình ngoài hiện trường.
Dụng cụ rút rivet thủy lực
Sử dụng cơ cấu thủy lực để tạo lực kéo lớn, dành cho các ứng dụng công nghiệp chuyên dụng khi được thiết kế tương thích với loại và kích thước đinh tán.
