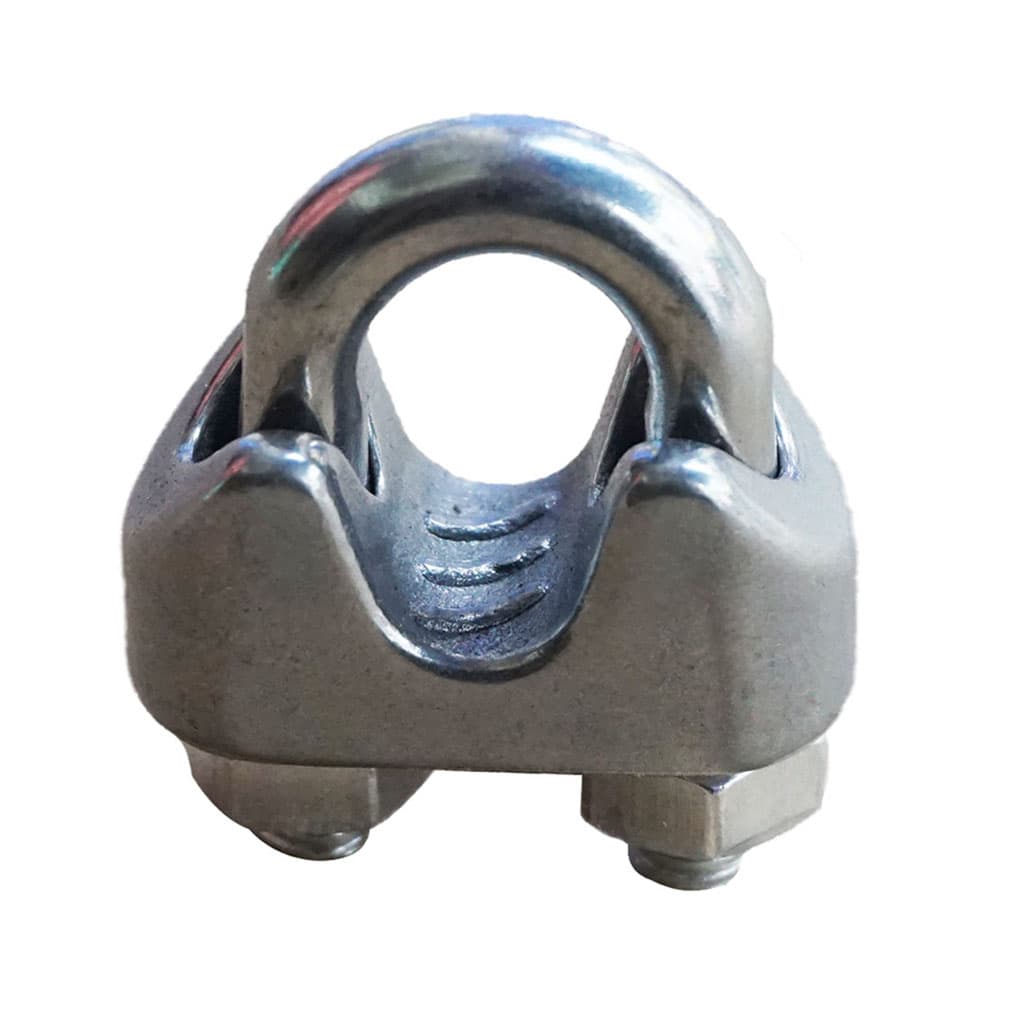

Ốc Siết Cáp, còn gọi là khóa cáp hoặc cóc kẹp cáp, là phụ kiện dùng để kẹp và cố định dây cáp thép, thường được sử dụng khi tạo mắt cáp hoặc giữ đầu cáp trong một số kết cấu liên kết. Loại phổ biến có cấu tạo gồm thân bu lông chữ U, yên ngựa và đai ốc, trong đó hai chân ren được dùng để siết phần yên ngựa vào dây cáp.
Khi lựa chọn Ốc Siết Cáp, thông số quan trọng nhất là đường kính dây cáp tương thích với sản phẩm. Ngoài ra cần kiểm tra vật liệu, kích thước lắp, chiều dài ren và điều kiện làm việc. Với các ứng dụng yêu cầu độ tin cậy cao hoặc có quy định kỹ thuật riêng, cần đối chiếu thông số của đúng model và tài liệu kỹ thuật trước khi sử dụng.
1. Ốc Siết Cáp là gì?

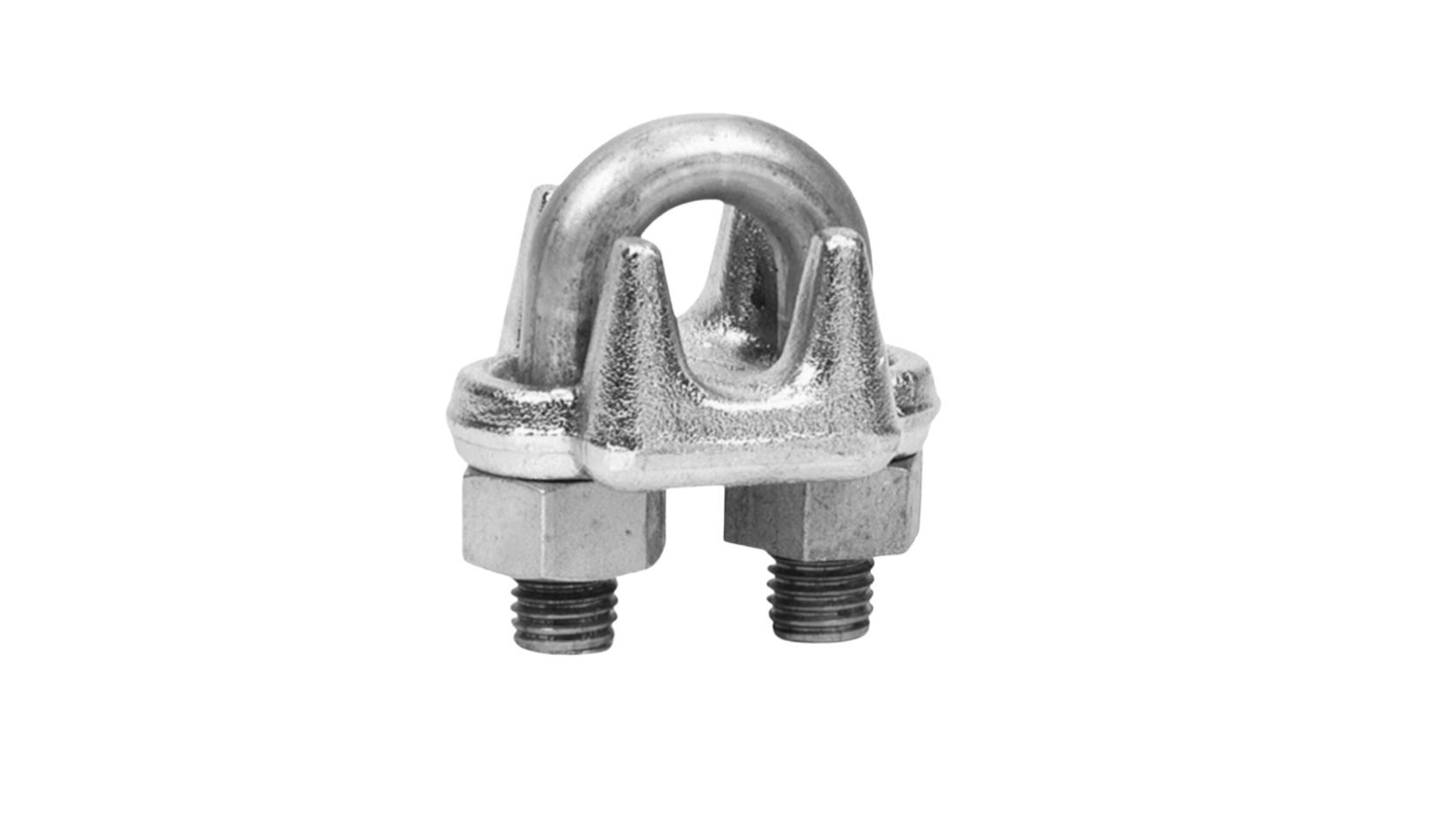

Ốc Siết Cáp là phụ kiện nâng hạ dùng để kẹp dây cáp thép bằng lực ép cơ học. Cấu tạo của loại 2 chân phổ biến gồm một thân chữ U, yên ngựa có rãnh ôm dây cáp và các đai ốc. Khi siết đai ốc, yên ngựa ép lên dây cáp, tạo liên kết giữ dây ở vị trí mong muốn.
Ốc Siết Cáp thường được sử dụng để cố định phần đầu dây cáp hoặc tạo mắt cáp trong những trường hợp cần liên kết cơ học. Sản phẩm không phải là bộ phận thay thế cho dây cáp mà được sử dụng kết hợp với dây cáp và các phụ kiện liên quan.

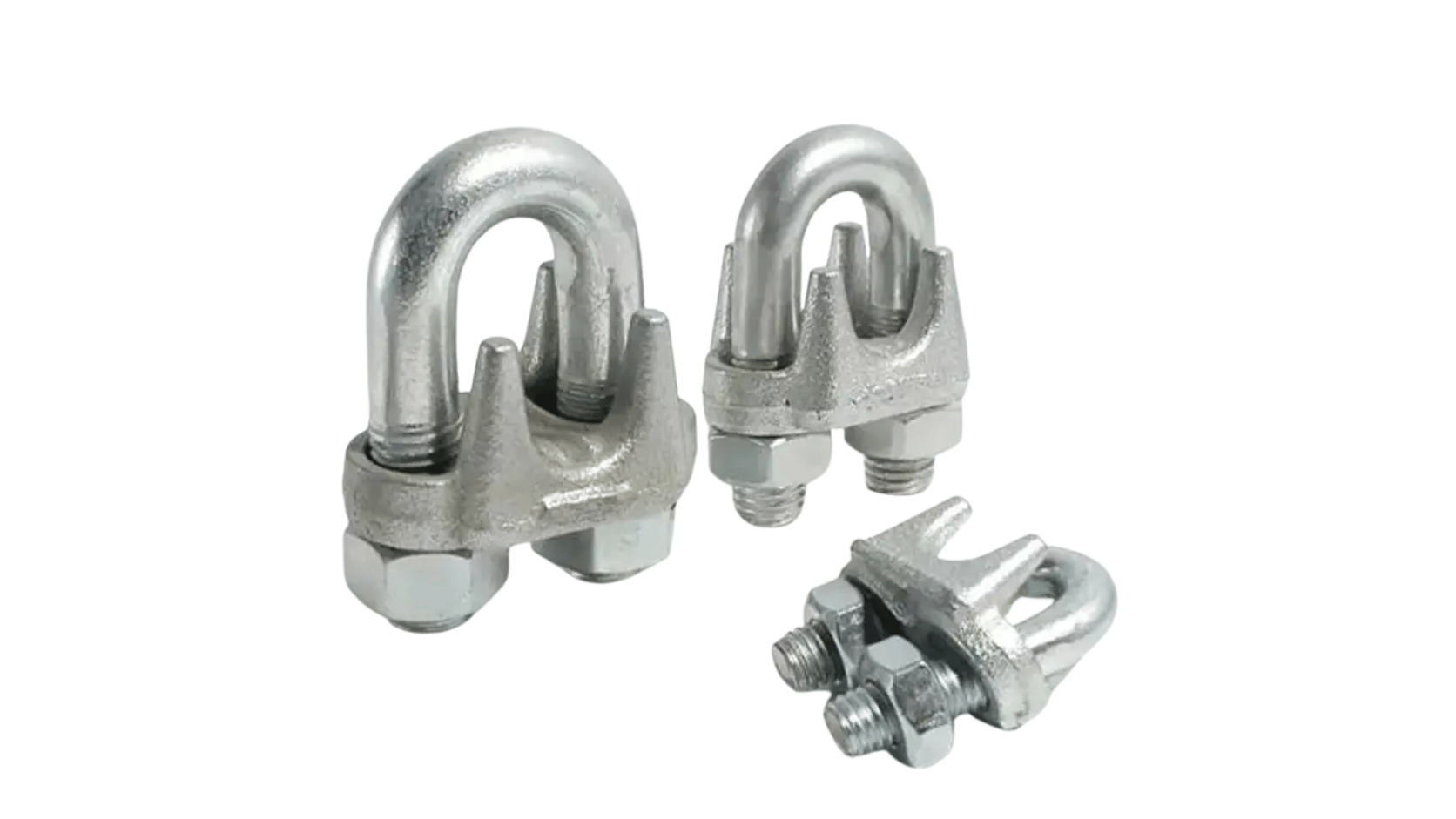

2. Các loại Ốc Siết Cáp phổ biến
2.1. Phân loại theo kích thước dây cáp
Ốc Siết Cáp được lựa chọn theo đường kính dây cáp mà sản phẩm được thiết kế để sử dụng cùng. Mỗi kích thước là một model riêng nên không nên dùng một mã cho dây cáp có đường kính khác.
2.2. Phân loại theo vật liệu
Vật liệu là yếu tố cần xem xét khi sản phẩm làm việc trong môi trường có độ ẩm hoặc nguy cơ ăn mòn. Thông tin vật liệu phải được xác định theo từng model, không nên mặc định mọi sản phẩm trong category đều sử dụng cùng một loại vật liệu.
2.3. Phân loại theo quy cách và kích thước lắp
Ngoài đường kính dây cáp tương thích, từng model còn có các kích thước như chiều rộng, chiều cao và chiều dài ren. Các kích thước này ảnh hưởng đến không gian lắp đặt và khả năng bố trí ốc siết trên cụm cáp. Vì vậy cần kiểm tra bản vẽ hoặc thông số kỹ thuật của đúng model trước khi lựa chọn.

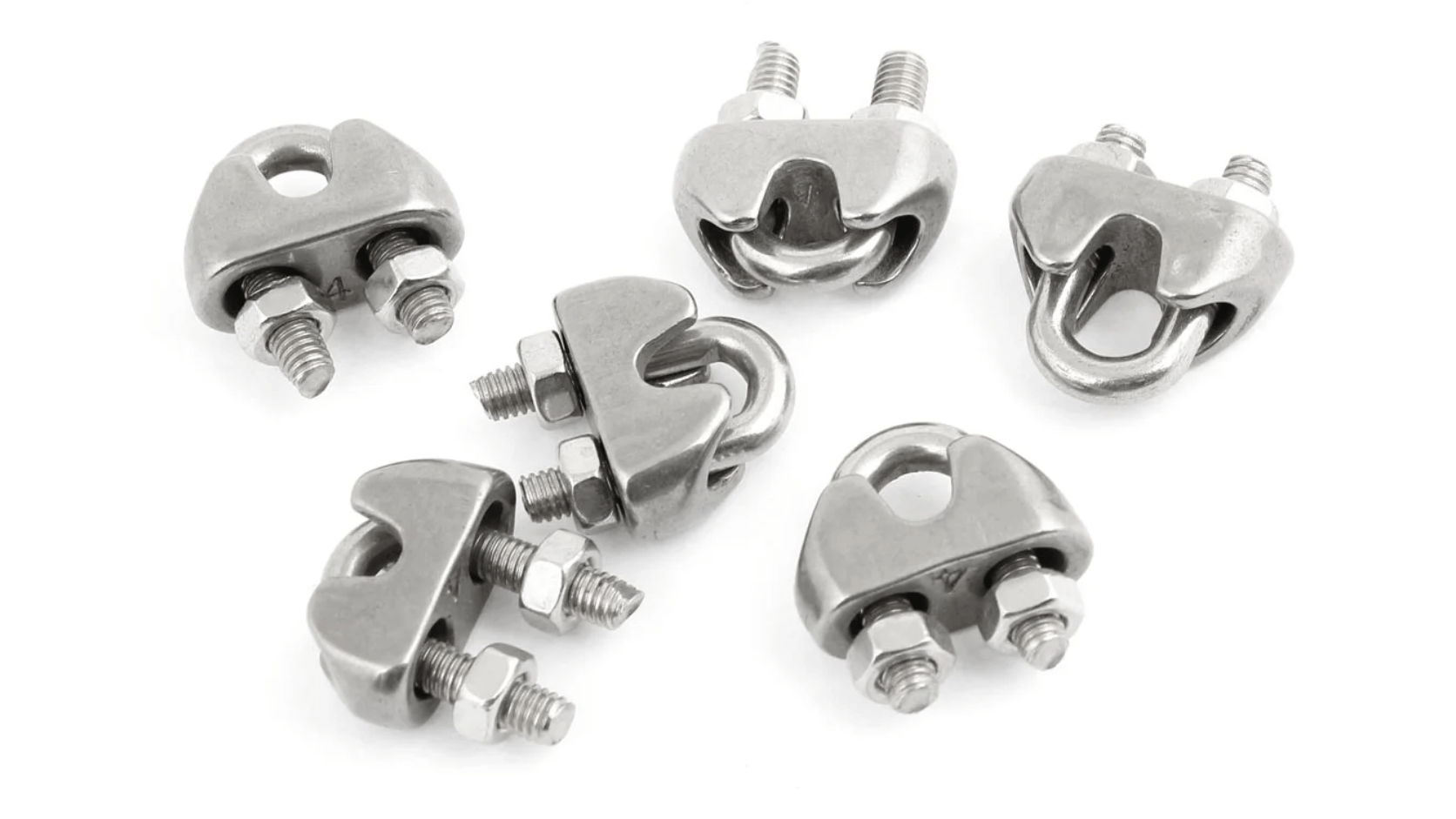

3. Cách chọn Ốc Siết Cáp đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định Ốc Siết Cáp được sử dụng để làm gì: cố định đầu cáp, tạo mắt cáp hay phục vụ một kết cấu liên kết cụ thể. Đồng thời xác định loại dây cáp đang sử dụng và vị trí lắp để lựa chọn đúng sản phẩm.
Môi trường làm việc cũng cần được xem xét. Nếu sản phẩm được sử dụng ở nơi có độ ẩm hoặc nguy cơ ăn mòn, vật liệu của Ốc Siết Cáp cần phù hợp với điều kiện đó. Tuy nhiên, không nên kết luận một loại vật liệu phù hợp với mọi môi trường đặc biệt nếu chưa có yêu cầu kỹ thuật hoặc tài liệu của nhà sản xuất.
Đối với kết cấu chịu tải hoặc ứng dụng có yêu cầu an toàn cao, cần xác định yêu cầu của toàn bộ hệ thống, không đánh giá khả năng làm việc chỉ dựa trên kích thước của Ốc Siết Cáp.
3.2. Chọn theo kích thước và thông số kỹ thuật
Đường kính dây cáp là thông số đầu tiên cần kiểm tra. Ốc Siết Cáp phải có kích thước phù hợp với dây cáp để phần yên ngựa tiếp xúc đúng với dây và tạo được kết cấu kẹp phù hợp.

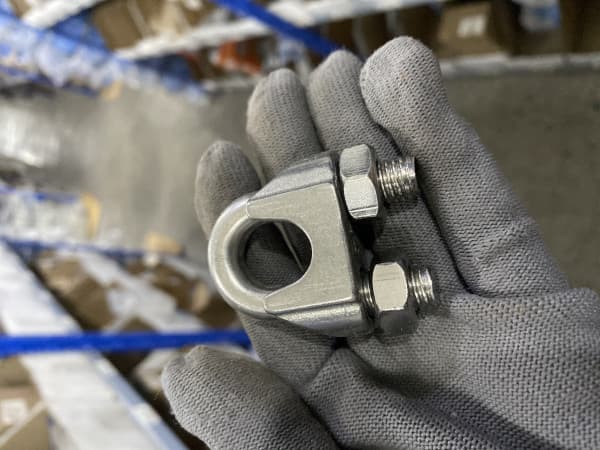

Ngoài kích thước cáp, cần kiểm tra chiều rộng, chiều cao và chiều dài ren nếu không gian lắp đặt bị giới hạn. Chẳng hạn, model Ốc Siết Cáp 2 Chân Inox 304 8 mm của Mecsu có chiều rộng 29 mm, chiều cao 35 mm và chiều dài ren 19 mm; model 10 mm có chiều rộng 33 mm, chiều cao 42 mm và chiều dài ren 21 mm. Đây là thông số riêng của từng model.
Thông số | Ý nghĩa khi lựa chọn |
Đường kính dây cáp | Xác định model Ốc Siết Cáp tương thích. |
Chiều rộng | Liên quan đến kích thước và không gian lắp đặt. |
Chiều cao | Cần kiểm tra khoảng không của cụm liên kết. |
Chiều dài ren | Ảnh hưởng đến phần ren có thể sử dụng khi lắp và siết. |
Vật liệu | Cần phù hợp với môi trường và yêu cầu của ứng dụng. |
Không nên lấy một kích thước của model này để áp dụng cho model khác. Ngay cả các sản phẩm cùng vật liệu cũng có thể khác nhau về kích thước lắp theo đường kính cáp.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu cần được lựa chọn dựa trên môi trường sử dụng và yêu cầu của kết cấu. Đối với dòng sản phẩm đang có trên Mecsu, Ốc Siết Cáp 2 Chân Inox 304 được xác nhận sử dụng inox 304.
Nếu bản vẽ hoặc hồ sơ kỹ thuật yêu cầu một tiêu chuẩn cụ thể, cần kiểm tra đúng tiêu chuẩn của model trước khi mua. Không nên mặc định các Ốc Siết Cáp có hình dạng tương tự đều cùng tiêu chuẩn hoặc có thể thay thế trực tiếp cho nhau.
Ngoài vật liệu của Ốc Siết Cáp, cũng cần xem xét vật liệu và kết cấu của dây cáp khi lựa chọn. Với các ứng dụng đặc biệt, khả năng tương thích của các chi tiết liên quan phải được xác nhận theo yêu cầu kỹ thuật.
3.4. Chọn theo thiết kế và khả năng làm việc
Hình dạng của yên ngựa phải phù hợp với dây cáp và kết cấu lắp. Hai chân ren cần có đủ không gian để lắp đai ốc và thao tác siết. Nếu vị trí lắp chật hoặc bị che khuất, cần kiểm tra trước khả năng đưa Ốc Siết Cáp vào đúng vị trí.
Không nên suy ra tải trọng cho phép của Ốc Siết Cáp chỉ từ đường kính dây cáp hoặc đường kính thân ren. Khả năng làm việc của liên kết phụ thuộc vào nhiều yếu tố như loại dây cáp, kết cấu đầu cáp, cách lắp, điều kiện tải và yêu cầu của hệ thống. Khi cần thông số tải hoặc yêu cầu an toàn cụ thể, phải sử dụng dữ liệu được xác nhận cho đúng sản phẩm và ứng dụng.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần đo hoặc xác nhận đường kính dây cáp thực tế rồi đối chiếu với thông số “Dùng Cho Dây Cáp” của model. Sau đó kiểm tra vật liệu, chiều rộng, chiều cao và chiều dài ren để bảo đảm sản phẩm phù hợp với vị trí lắp.
Khi thay thế một Ốc Siết Cáp đang sử dụng, không nên chỉ chọn sản phẩm có cùng đường kính cáp. Cần đối chiếu cả vật liệu, kích thước lắp và thông số của model. Ví dụ, các model Inox 304 dùng cho dây cáp 8 mm, 10 mm và 16 mm có kích thước tổng thể khác nhau.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có yêu cầu kỹ thuật đặc biệt, cần thay thế chính xác một model đang sử dụng, bản vẽ chỉ rõ tiêu chuẩn hoặc chưa xác định rõ kích thước và khả năng tương thích của sản phẩm.
Các lỗi thường gặp gồm chọn sai đường kính dây cáp, không kiểm tra kích thước lắp, nhầm vật liệu, không chừa đủ không gian để siết đai ốc hoặc thay thế một model khác chỉ vì có cùng đường kính cáp. Với ứng dụng yêu cầu an toàn cao, không nên tự suy đoán tải trọng hoặc quy cách lắp nếu chưa có tài liệu kỹ thuật xác nhận.
Xác định mục đích sử dụng → xác định đường kính dây cáp → chọn đúng kích thước Ốc Siết Cáp → kiểm tra vật liệu và tiêu chuẩn → đối chiếu kích thước lắp → kiểm tra khả năng tương thích với dây cáp và kết cấu → xác nhận đúng mã trước khi mua.

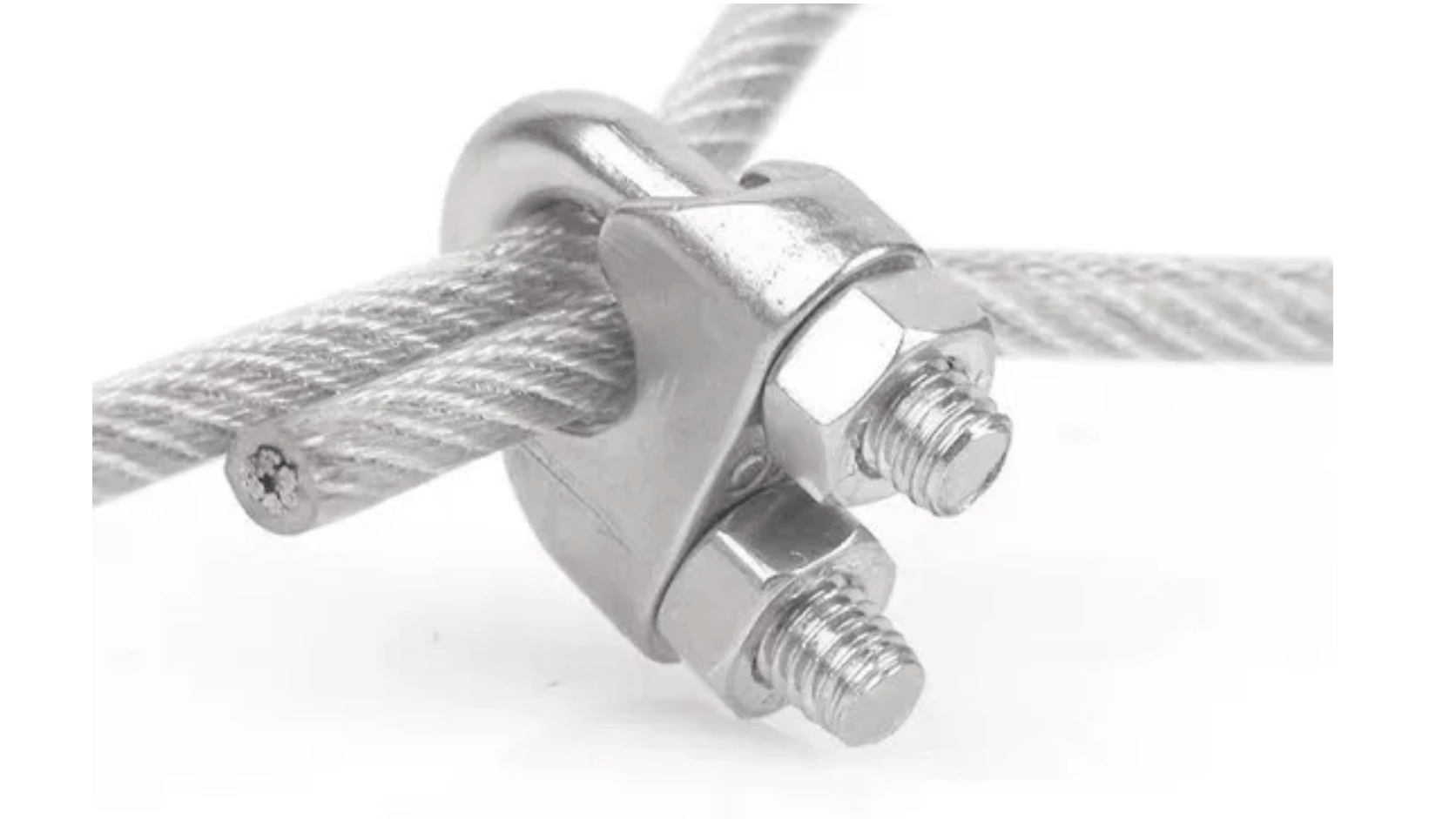

4. Hướng dẫn sử dụng & lắp đặt Ốc Siết Cáp
6. Ốc Siết Cáp có dùng được cho mọi loại dây cáp không?
Không. Ốc Siết Cáp phải được lựa chọn theo loại dây cáp, đường kính cáp và yêu cầu của kết cấu liên kết. Các model có kích thước khác nhau được thiết kế cho những đường kính dây cáp tương ứng; vì vậy không nên dùng một model cho dây cáp có kích thước khác nếu chưa xác nhận khả năng tương thích. Với ứng dụng nâng hạ hoặc kết cấu yêu cầu an toàn cao, cần kiểm tra thêm tiêu chuẩn và hướng dẫn kỹ thuật của sản phẩm trước khi sử dụng.
