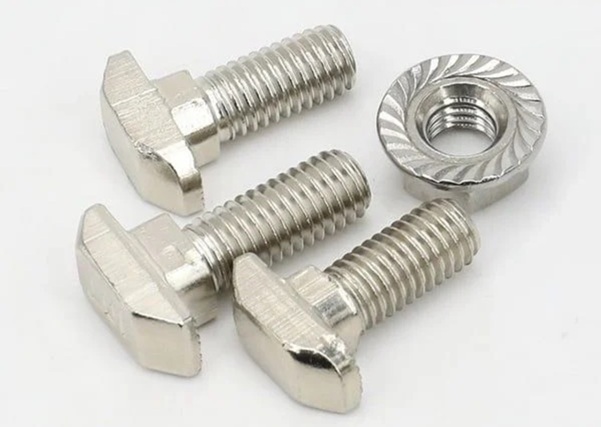

Bulong Chữ T, còn gọi là T-Bolt, là loại bulong có phần đầu tạo hình dạng chữ T, được thiết kế để lắp vào rãnh hoặc vị trí định hình trên chi tiết, sau đó dùng đai ốc để kẹp và cố định. Phần đầu chữ T giúp bulong giữ vị trí trong rãnh khi siết, nhờ đó có thể điều chỉnh vị trí liên kết mà không cần khoan lỗ xuyên qua toàn bộ chi tiết. Sản phẩm thường được sử dụng trong hệ thống ray, khung nhôm định hình, đồ gá, bàn máy và các kết cấu cần điểm liên kết có thể thay đổi vị trí.
Khi chọn Bulong Chữ T, cần xác định đúng kích thước đầu T và kích thước rãnh tương ứng, bên cạnh các thông số quen thuộc như size ren, bước ren, chiều dài và vật liệu. Đây là điểm dễ chọn sai nhất vì hai bulong có cùng đường kính ren vẫn có thể không lắp được vào cùng một rãnh. Với các mã theo tiêu chuẩn cụ thể như GB 37, nên đối chiếu bản vẽ hoặc bảng thông số của đúng model trước khi mua.

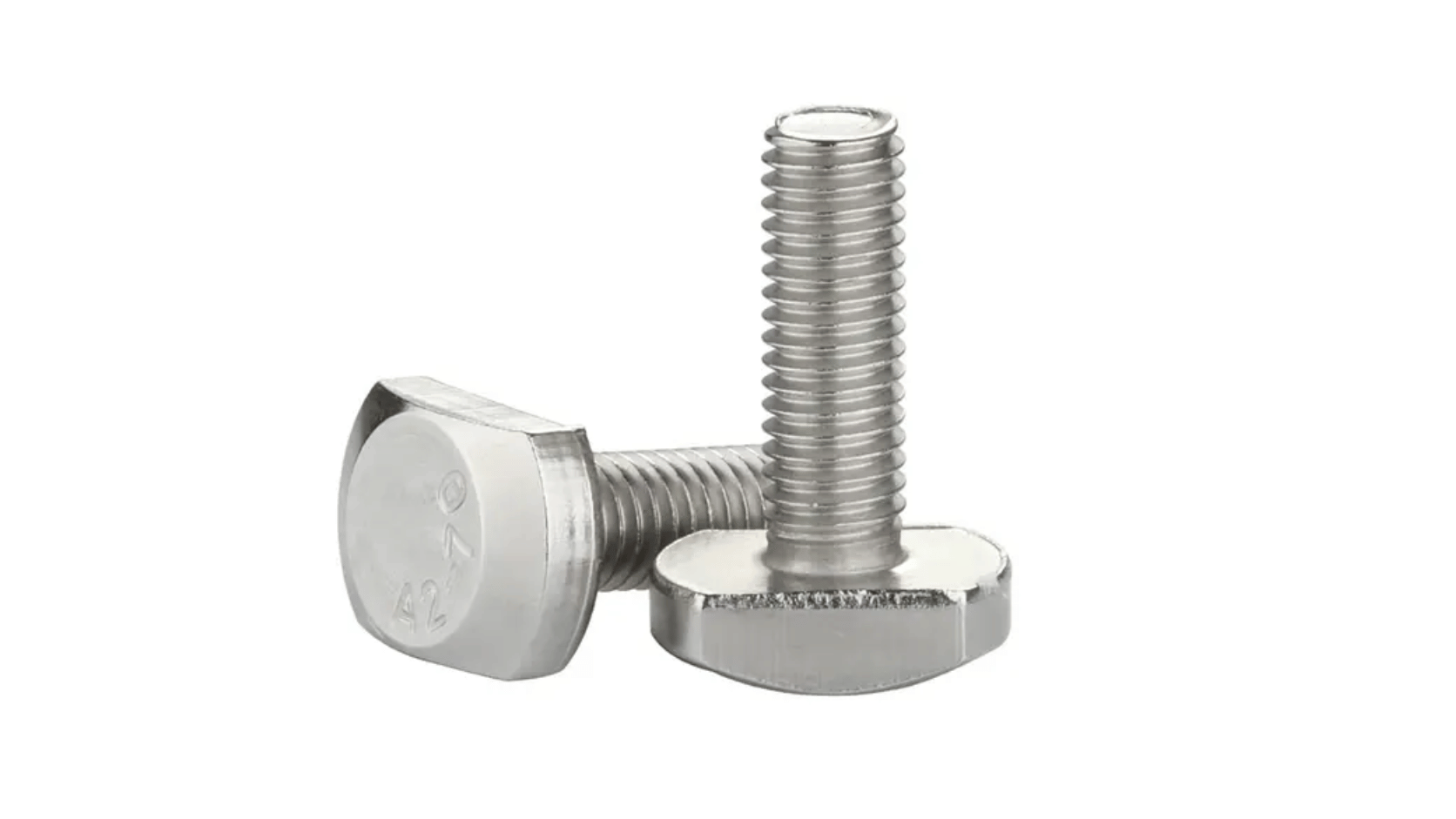

1. Bulong Chữ T là gì?

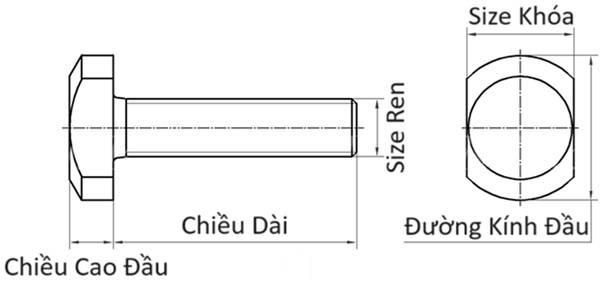

Bulong Chữ T là loại chi tiết liên kết có đầu được tạo hình dạng chữ T thay cho đầu bulong lục giác thông thường. Phần đầu T được đưa vào rãnh có biên dạng phù hợp, sau đó thân ren nhô ra ngoài để lắp với đai ốc hoặc phụ kiện kẹp. Khi xoay hoặc siết đai ốc, phần đầu T nằm trong rãnh giúp bulong được giữ lại và tạo lực kẹp lên chi tiết cần liên kết.
thân ren và đầu T có kích thước được thiết kế tương ứng với rãnh lắp. Trên Mecsu, các mã Bulong Chữ T Inox 304 đang được cung cấp theo tiêu chuẩn GB 37. Ví dụ, mã M8x50 có bước ren 1,25 mm, đường kính đầu 20 mm và chiều cao đầu 6,24 mm; mã M12x50 có đường kính đầu 30 mm và chiều cao đầu 8,89 mm. Đây là các thông số theo từng mã sản phẩm.

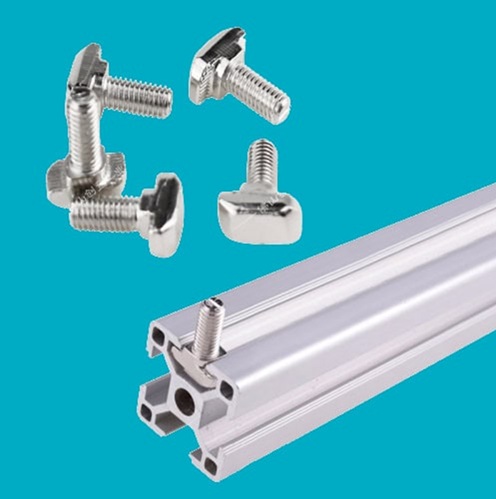

Nhờ có đầu T, loại bulong này thích hợp với các kết cấu cần di chuyển điểm liên kết dọc theo rãnh, chẳng hạn khung, ray, bàn gá hoặc hệ thống kẹp. Mecsu cũng mô tả Bulong Chữ T cho các ứng dụng như hệ thống thanh trượt, ray dẫn hướng và những vị trí mà bulong thông thường khó sử dụng.
2. Các loại Bulong Chữ T phổ biến
2.1. Phân loại theo kích thước ren
Bulong Chữ T có nhiều kích thước ren để phù hợp với các yêu cầu liên kết khác nhau. Các mã trên Mecsu sử dụng hệ kích thước mét và có nhiều size như M5, M6, M8, M10, M12... Mỗi size lại có thể đi kèm nhiều chiều dài khác nhau, vì vậy không nên xem size ren là thông tin đủ để xác định model.

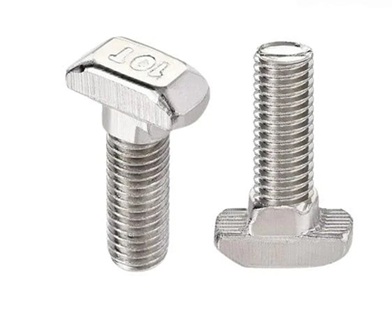

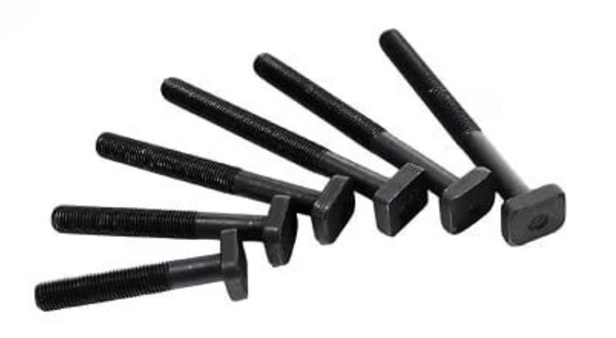

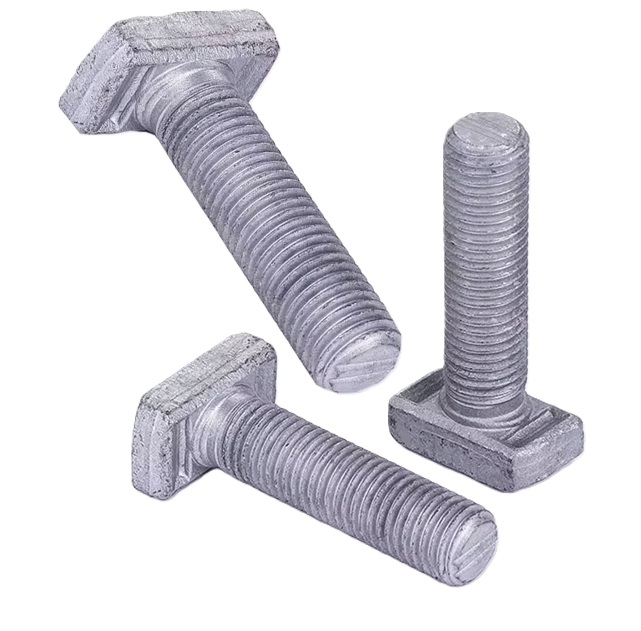

2.2. Phân loại theo vật liệu

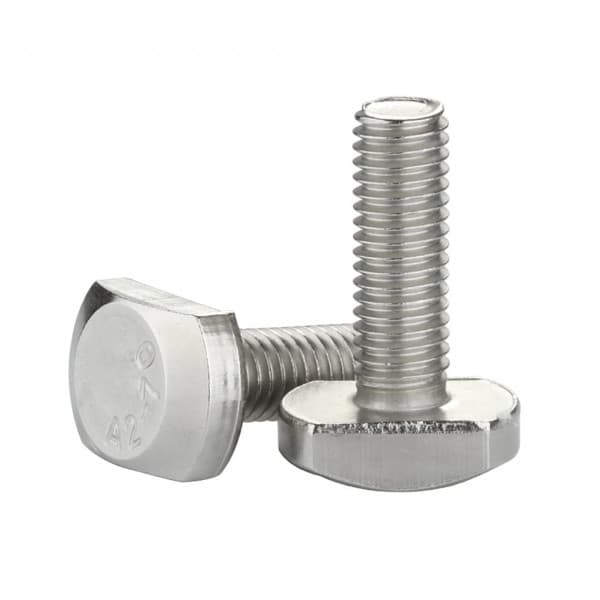

Vật liệu là một tiêu chí lựa chọn quan trọng. Mecsu hiện có các mã Bulong Chữ T Inox 304; ví dụ M5x12, M6x30, M8x50, M10x35 và M12x60 đều được ghi nhận sử dụng Inox 304. Với những ứng dụng có yêu cầu về khả năng chống ăn mòn, cần lựa chọn vật liệu phù hợp với môi trường thực tế thay vì chỉ dựa trên kích thước.

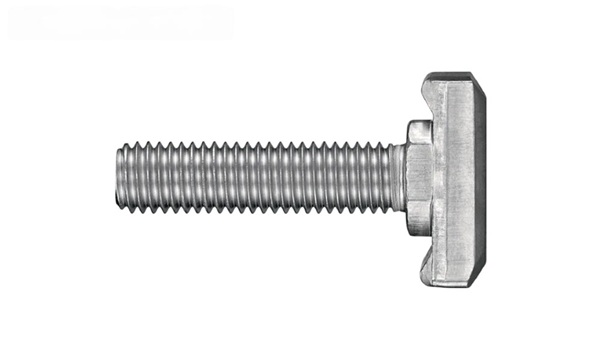

2.3. Phân loại theo thiết kế đầu và kích thước đầu T
Đầu T không phải một kích thước cố định cho mọi Bulong Chữ T. Khi đường kính ren thay đổi, đường kính đầu và chiều cao đầu cũng có thể thay đổi theo thiết kế. Vì vậy, khả năng lắp vào rãnh phụ thuộc vào cả kích thước đầu T chứ không chỉ phụ thuộc vào size ren.

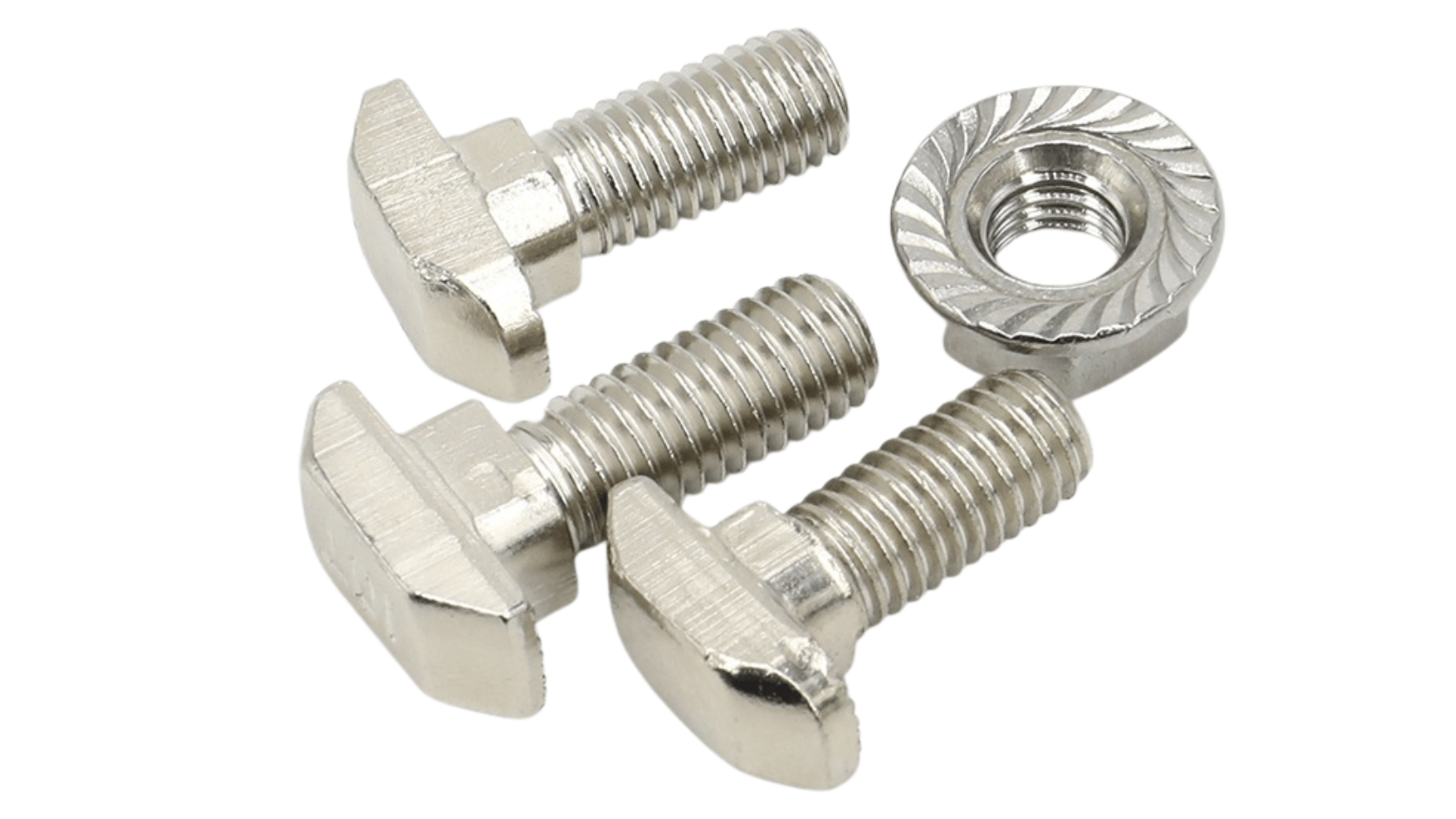

3. Cách chọn Bulong Chữ T đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước khi chọn Bulong Chữ T, cần xác định bulong sẽ được lắp trên loại rãnh nào và dùng để liên kết bộ phận gì. Đây là yếu tố quan trọng hơn việc chọn size ren trước, vì đầu T phải lọt vào rãnh nhưng đồng thời phải đủ khả năng giữ bulong ở đúng vị trí khi siết.
Cần kiểm tra loại kết cấu như khung nhôm định hình, ray, bàn máy, đồ gá hoặc rãnh gia công trên chi tiết kim loại. Với mỗi hệ thống, kích thước rãnh có thể khác nhau dù cùng sử dụng bulong M6 hoặc M8. Ngoài ra, cần xác định môi trường làm việc để lựa chọn vật liệu phù hợp, đặc biệt khi chi tiết thường xuyên tiếp xúc với độ ẩm, hóa chất hoặc điều kiện ngoài trời.
Size ren quyết định khả năng lắp với đai ốc và phụ kiện tương ứng. Tuy nhiên, đây chỉ là một phần của lựa chọn. Bulong Chữ T M8 chẳng hạn vẫn có thể có nhiều chiều dài khác nhau và các kích thước đầu T khác nhau tùy model.
Bước ren phải phù hợp với đai ốc. Các mã Mecsu được kiểm chứng cho thấy M5 có bước ren 0,8 mm, M6 là 1 mm, M8 là 1,25 mm, M10 là 1,5 mm và M12 là 1,75 mm ở các mã được tra cứu. Các giá trị này là thông số của những mã cụ thể và không nên dùng để suy ra cho mọi sản phẩm không cùng quy cách.
Chiều dài bulong cần được lựa chọn dựa trên chiều dày các chi tiết cần kẹp và phần ren cần sử dụng sau khi lắp. Ví dụ, Mecsu có Bulong Chữ T Inox 304 M10x30 và M10x35, cho thấy cùng size M10 nhưng chiều dài khác nhau đã tạo thành các mã riêng biệt.
Quan trọng nhất là kích thước đầu T. Cần kiểm tra đường kính hoặc bề rộng đầu, chiều cao đầu và kích thước rãnh. Một mã có thể có ren vừa với đai ốc nhưng vẫn không thể lắp nếu đầu T quá lớn hoặc hình dạng không tương thích với rãnh. Ví dụ, Bulong Chữ T M10x30 trên Mecsu có đường kính đầu 25 mm, trong khi M12x45 có đường kính đầu 30 mm.
| Thông số | Ý nghĩa khi lựa chọn |
| Size ren | Quyết định kích thước ren để lắp với đai ốc hoặc phụ kiện. |
| Bước ren | Phải phù hợp với ren của đai ốc và chi tiết liên kết. |
| Chiều dài | Quyết định phần thân ren có đủ để kẹp các chi tiết hay không. |
| Kích thước đầu T | Quyết định khả năng đưa đầu bulong vào và giữ trong rãnh. |
| Chiều cao đầu | Cần tương thích với không gian và biên dạng rãnh lắp. |
| Vật liệu | Ảnh hưởng đến khả năng phù hợp với môi trường làm việc và yêu cầu sử dụng. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Đối với Bulong Chữ T Inox 304 trên Mecsu, các mã được ghi nhận theo tiêu chuẩn GB 37, sử dụng hệ kích thước mét và ren thô. Ví dụ M6x30 có bước ren 1 mm, M8x50 có bước ren 1,25 mm và M12x60 có bước ren 1,75 mm.
Inox 304 có thể được ưu tiên khi ứng dụng cần khả năng chống ăn mòn phù hợp với môi trường sử dụng. Tuy nhiên, không nên chỉ dựa vào tên vật liệu để kết luận sản phẩm phù hợp với mọi môi trường hóa chất hoặc điều kiện đặc biệt. Khi có yêu cầu kỹ thuật riêng, cần đối chiếu tài liệu của đúng model và nhà sản xuất.
Tiêu chuẩn và kích thước đầu T cũng cần được kiểm tra đồng thời. Không nên tự ý thay một bulong khác tiêu chuẩn chỉ vì có cùng đường kính ren nếu kích thước đầu hoặc cấu hình lắp không giống nhau.
3.4. Chọn theo thiết kế và khả năng làm việc
Bulong Chữ T phát huy ưu điểm khi cần điều chỉnh vị trí liên kết dọc theo rãnh. Do đầu bulong nằm trong rãnh nên cấu tạo của đầu T phải phù hợp với hình dạng rãnh để không xoay hoặc tuột khỏi vị trí trong quá trình siết.
Cần phân biệt khả năng chịu lực của bản thân bulong với khả năng chịu lực của toàn bộ hệ thống. Khả năng làm việc thực tế còn phụ thuộc vào đai ốc, rãnh, vật liệu nền, chiều sâu và diện tích tiếp xúc, cách bố trí tải cũng như điều kiện lắp đặt. Không nên tự suy ra tải trọng định mức chỉ từ đường kính ren nếu nhà sản xuất chưa công bố.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua, cần kiểm tra ít nhất các thông tin: size ren, bước ren, chiều dài, kích thước đầu T, chiều cao đầu, vật liệu và tiêu chuẩn. Nếu có sẵn bulong hoặc phụ kiện đang sử dụng, nên đo trực tiếp kích thước đầu và rãnh thay vì chỉ đọc tên sản phẩm.
Đặc biệt, không nên tìm sản phẩm chỉ bằng từ khóa “Bulong Chữ T M8”. Mecsu có nhiều model khác nhau theo chiều dài; đồng thời các kích thước phần đầu cũng thay đổi theo size. Ví dụ M8x50 có đường kính đầu 20 mm, trong khi M10x30 có đường kính đầu 25 mm.
Nếu dùng để thay thế mã cũ, cần đối chiếu cả tiêu chuẩn và kích thước rãnh. Cùng đường kính ren không đồng nghĩa với khả năng thay thế trực tiếp.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi không rõ kích thước rãnh, có nhiều model gần giống nhau, cần thay thế một mã đang sử dụng hoặc hệ thống có yêu cầu kỹ thuật cao. Những lỗi thường gặp là chọn theo size ren mà bỏ qua đầu T, chọn sai chiều dài, nhầm bước ren, không kiểm tra vật liệu hoặc tự ý thay một model khác tiêu chuẩn.
Nhu cầu sử dụng → xác định loại rãnh → kiểm tra kích thước đầu T → chọn size và bước ren → xác định chiều dài → chọn vật liệu/tiêu chuẩn → kiểm tra khả năng lắp và làm việc → đối chiếu catalogue/bản vẽ → xác nhận đúng mã trước khi mua.

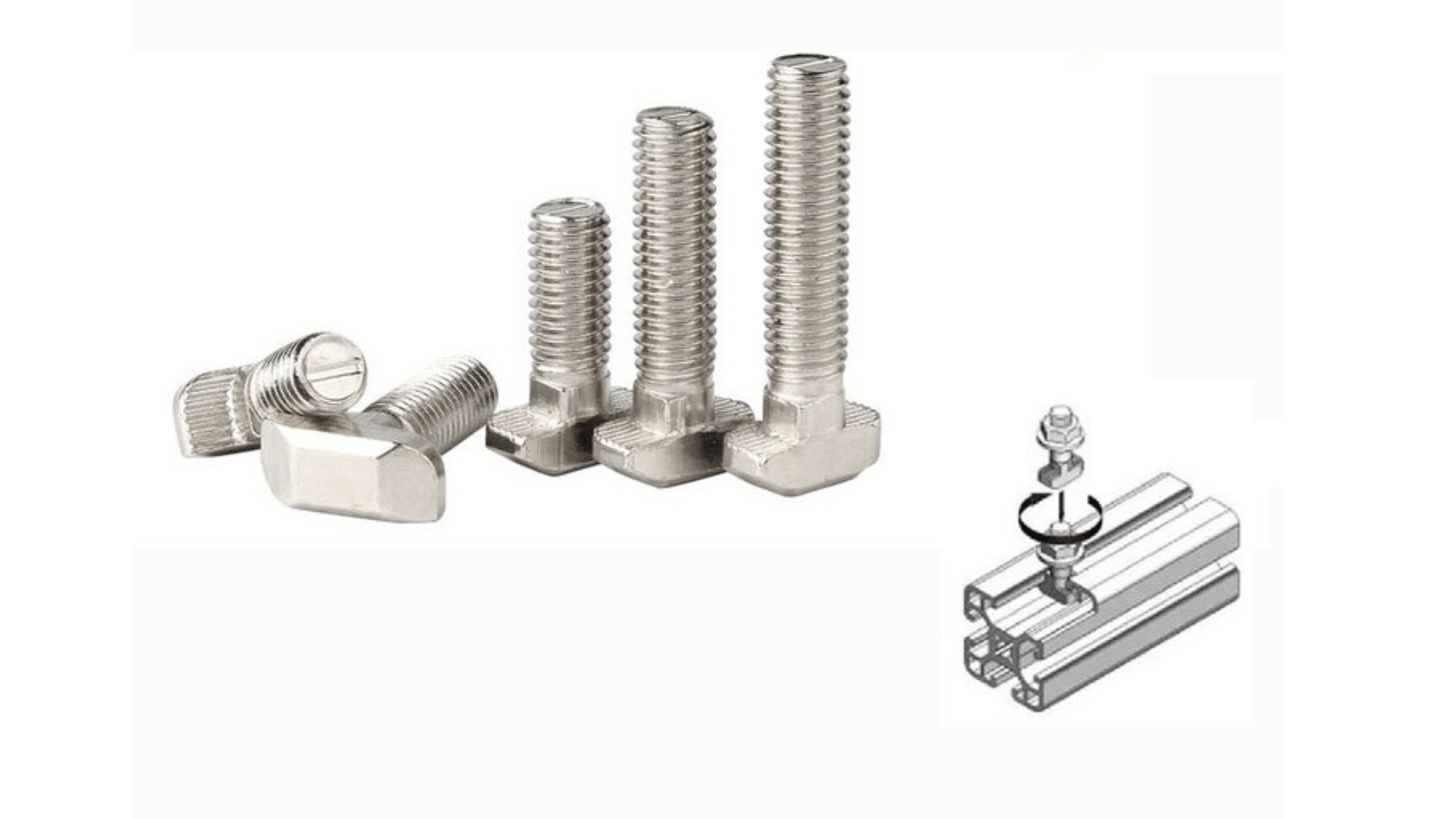

4. Hướng dẫn sử dụng & lắp đặt Bulong Chữ T
6. Bulong Chữ T có dùng chung cho mọi loại rãnh không?
Không. Khả năng sử dụng phụ thuộc vào sự tương thích giữa đầu T của bulong và rãnh lắp. Hai sản phẩm cùng size ren vẫn có thể có kích thước đầu khác nhau và không thể thay thế trực tiếp. Vì vậy, trước khi mua cần kiểm tra kích thước rãnh, đường kính hoặc bề rộng đầu T, chiều cao đầu và cấu hình tiêu chuẩn của sản phẩm. Các thông số trên Mecsu cho thấy kích thước đầu thay đổi theo từng mã, chẳng hạn M8x50 có đường kính đầu 20 mm còn M12x50 có đường kính đầu 30 mm.
