Cờ lê lực chính hãng - Dụng cụ siết kiểm soát mô-men xoắn chuẩn xác
Cờ lê lực (Torque Wrench) - hay còn gọi là cần siết lực hay cờ lê đo mô-men xoắn - là dụng cụ cầm tay chuyên dụng dùng để tác dụng một lực xoắn đạt chính xác giá trị tiêu chuẩn lên các liên kết bu lông, đai ốc. Khác với dòng vặn siết cơ thông thường như tay vặn tự động hay cần siết chữ L, cờ lê lực hỗ trợ hạn chế nguy cơ quá nhiệt gây cháy ren, đứt đai ốc do siết quá lực hoặc sụt lỏng mối ghép do siết thiếu lực.
Trong các ngành công nghiệp đòi hỏi tiêu chuẩn kỹ thuật chặt chẽ như lắp ráp gầm máy ô tô, bảo trì kết cấu nhà xưởng, đường ống áp lực và cơ khí hàng không, cờ lê lực là thiết bị kiểm soát lực siết quan trọng. Tại MECSU, chúng tôi phân phối đa dạng các dòng cờ lê lực dạng cơ (click-type), đồng hồ kim (dial), điện tử kỹ thuật số từ nhiều thương hiệu MRO uy tín trên thị trường như Tohnichi, Kanon, Kingtony, Toptul, SATA... đáp ứng linh hoạt mọi ngân sách và tiêu chuẩn kỹ thuật của doanh nghiệp.
Hướng dẫn chọn cờ lê lực theo chuẩn Square Drive và dải lực (Torque Range)
Để cờ lê lực vận hành hiệu quả, bước quan trọng là lựa chọn dải lực (N.m) và cỡ đầu vuông (Drive) tương thích với khẩu tuýp và bu lông cần thao tác. Bạn có thể tham khảo bảng tra quy chuẩn dưới đây:
| Cỡ đầu vuông (Drive) |
Dải lực phổ biến (N.m) |
Quy cách bu lông tương ứng |
Ứng dụng thực tế phổ biến |
| 1/4 inch (6.3 mm) |
2 – 25 N.m |
M4 – M8 |
Siết thiết bị điện tử, xe đạp thể thao, chi tiết máy nhẹ. |
| 3/8 inch (9.5 mm) |
10 – 100 N.m |
M8 – M12 |
Lốc máy xe máy, nắp chao động cơ ô tô con. |
| 1/2 inch (12.7 mm) |
40 – 210 N.m / 300 N.m |
M10 – M20 |
Dòng phổ biến: Tắc-kê bánh xe ô tô, gầm xe, cơ khí xưởng. |
| 3/4 inch (19.0 mm) |
100 – 800 N.m |
M18 – M30 |
Bảo trì xe tải nặng, xe container, máy xúc công trình. |
| 1 inch (25.4 mm) |
200 – 2000+ N.m |
M24 trở lên |
Kết cấu thép nhà xưởng, cầu đường, công nghiệp nặng. |
Bảng tra nhanh lực siết bu lông tiêu chuẩn (Tham khảo ISO 898-1)
Nếu bạn chưa nắm rõ mức lực xoắn tiêu chuẩn cho bu lông đang dùng, hãy đối chiếu nhanh lực siết đề xuất (cho bu lông ren thô tiêu chuẩn ở điều kiện khô):
- Bu lông M8 (Cấp bền 8.8): Lực siết khuyến nghị ~ 25 - 28 N.m
- Bu lông M10 (Cấp bền 8.8): Lực siết khuyến nghị ~ 48 - 52 N.m
- Bu lông M12 (Cấp bền 8.8): Lực siết khuyến nghị ~ 85 - 90 N.m
- Bu lông M14 (Cấp bền 8.8): Lực siết khuyến nghị ~ 135 - 145 N.m
- Bu lông M16 (Cấp bền 8.8): Lực siết khuyến nghị ~ 210 - 230 N.m
- Tắc-kê bánh xe ô tô con (4 - 5 chỗ): Lực siết tiêu chuẩn ~ 100 - 120 N.m
Phân loại các dòng cờ lê lực phổ biến trên thị trường
Mỗi loại cờ lê lực được thiết kế cơ cấu báo hiệu và cách đọc giá trị mô-men xoắn khác nhau nhằm phục vụ từng yêu cầu thi công riêng biệt:
| Chủng loại cờ lê lực |
Cơ chế báo hiệu & Độ chính xác |
Môi trường ứng dụng tối ưu |

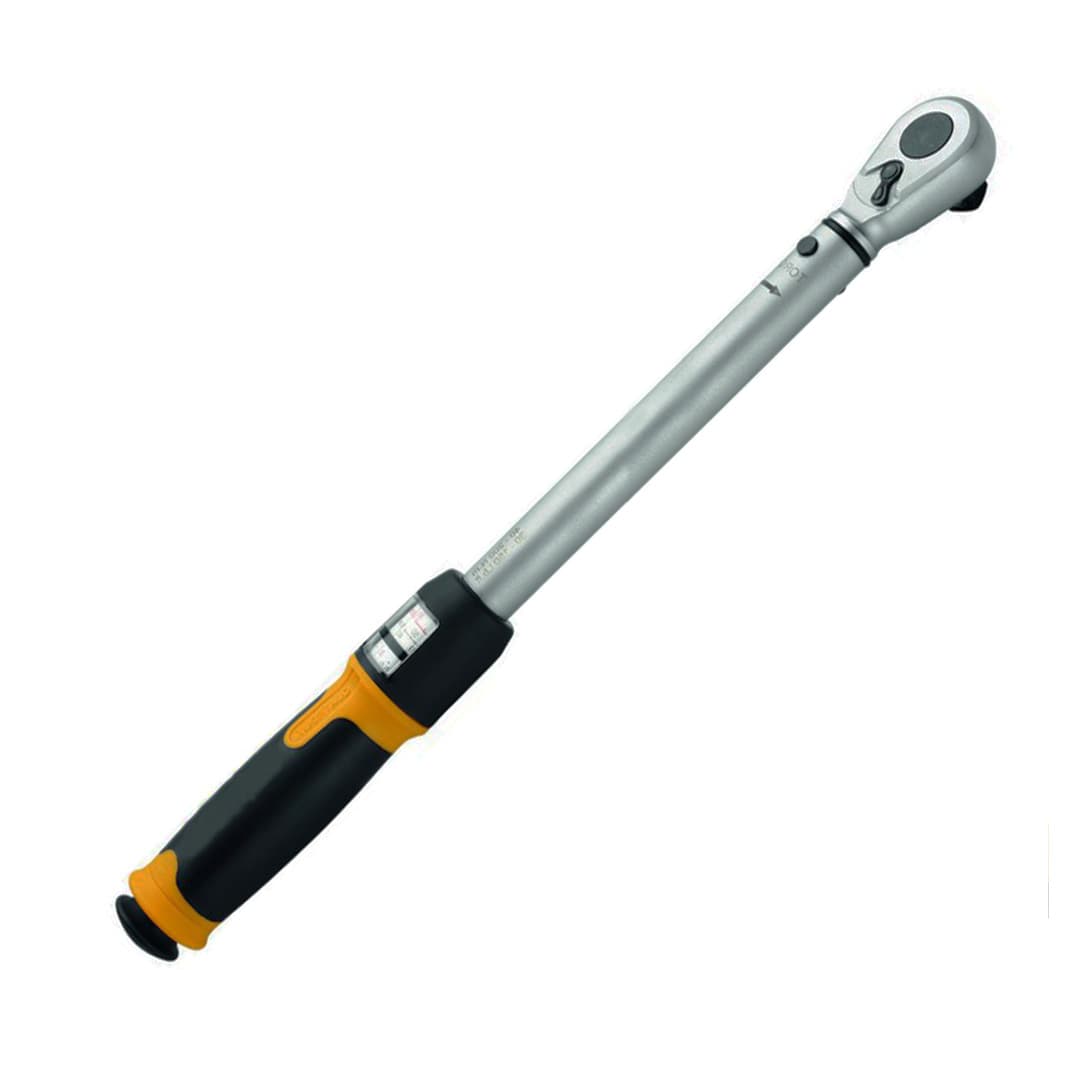

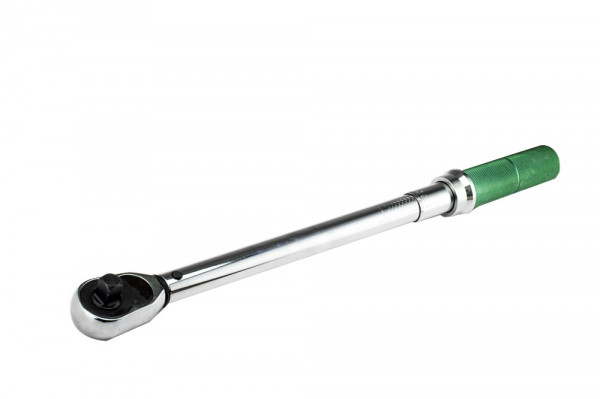

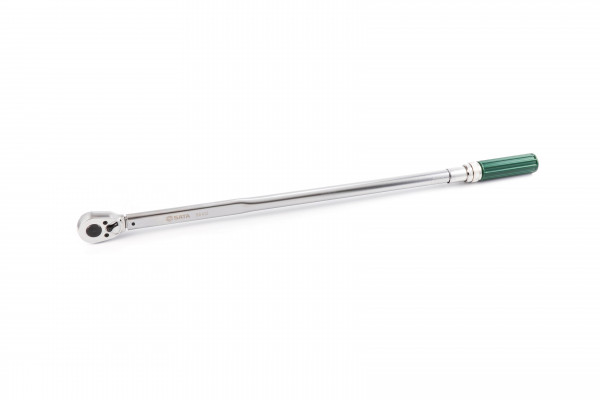

| Cờ lê lực kiểu bấm (Click Torque Wrench) |
Cài đặt lực qua vi sai cán (Micrometer). Khi đạt đủ lực, lò xo nảy tạo tiếng "tách" (click). Sai số ±4%. |
Gara ô tô, sửa chữa xe máy, bảo trì máy móc công nghiệp. Dòng phổ biến nhất. |

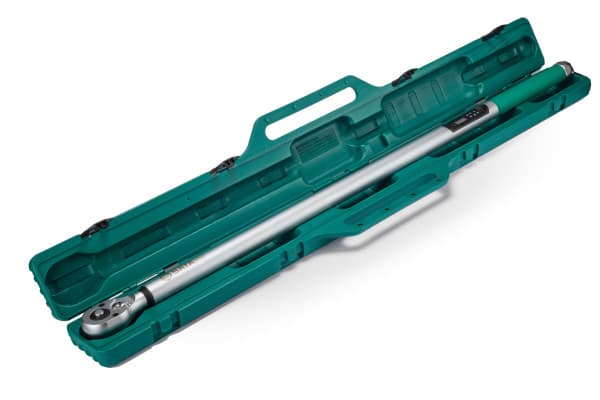

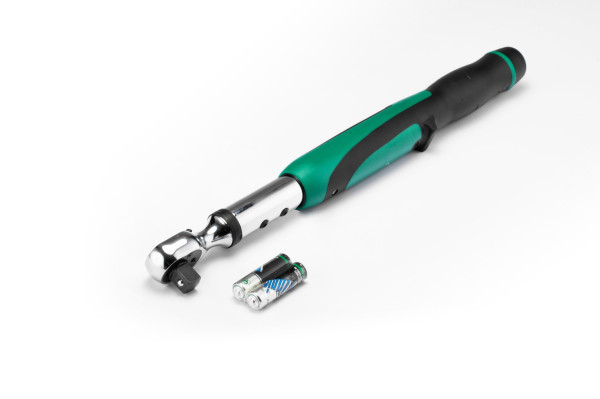

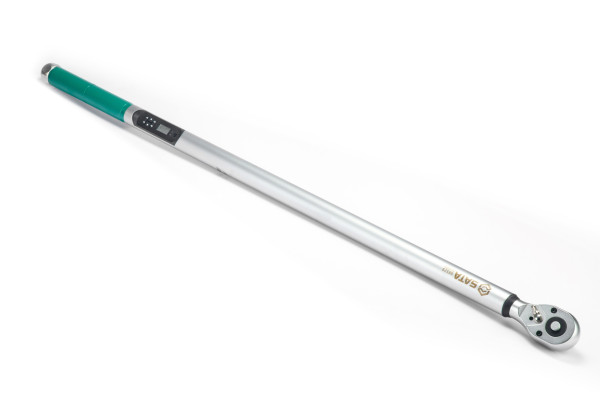

| Cờ lê lực điện tử (Digital Torque Wrench) |
Cảm biến điện tử Strain Gauge, màn hình LCD, báo còi tít & đèn LED, lưu trữ data. Sai số khoảng ±1% đến ±2%. |
Dây chuyền lắp ráp tự động, hàng không, phòng kiểm định QC đòi hỏi xuất dữ liệu. |
| Cờ lê lực đồng hồ kim (Dial Torque Wrench) |
Mặt số kim phản ánh lực siết tức thời, có kim chỉ thị đỉnh (Peak Hold). Sai số ±3%. |
Phòng thí nghiệm hiệu chuẩn, kiểm tra lực siết tồn dư của mối ghép sau lắp ráp. |

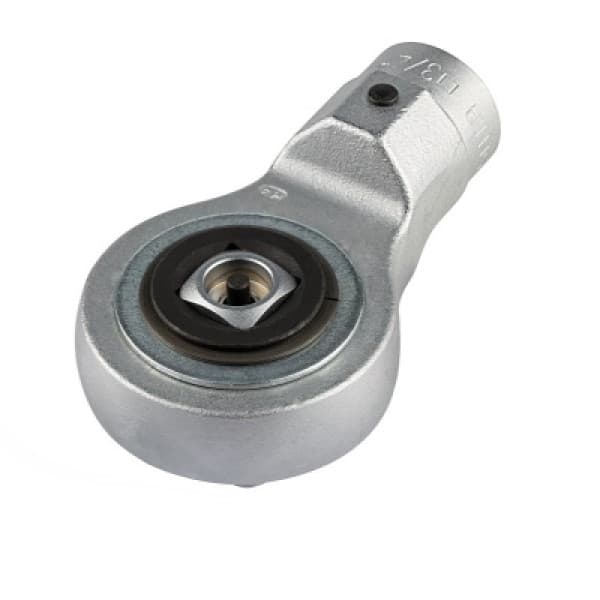

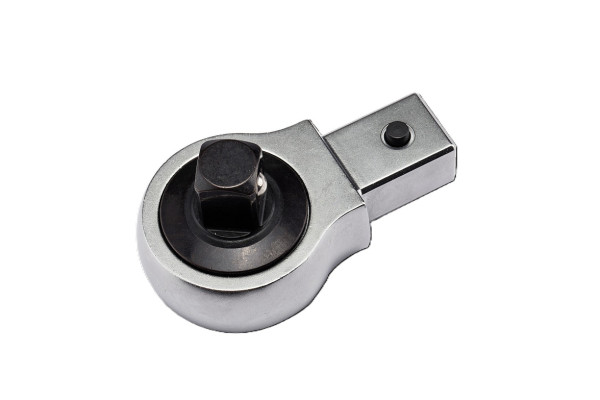

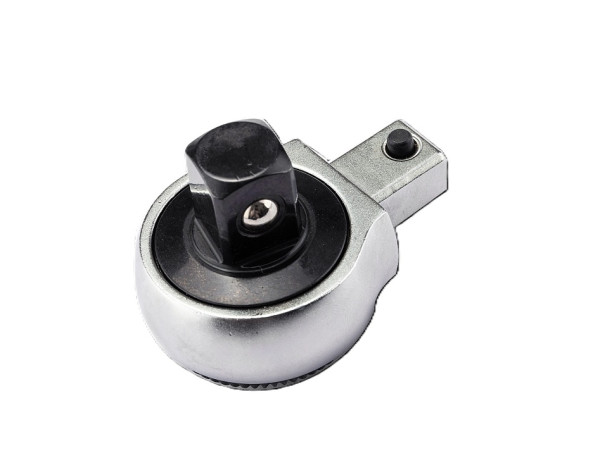

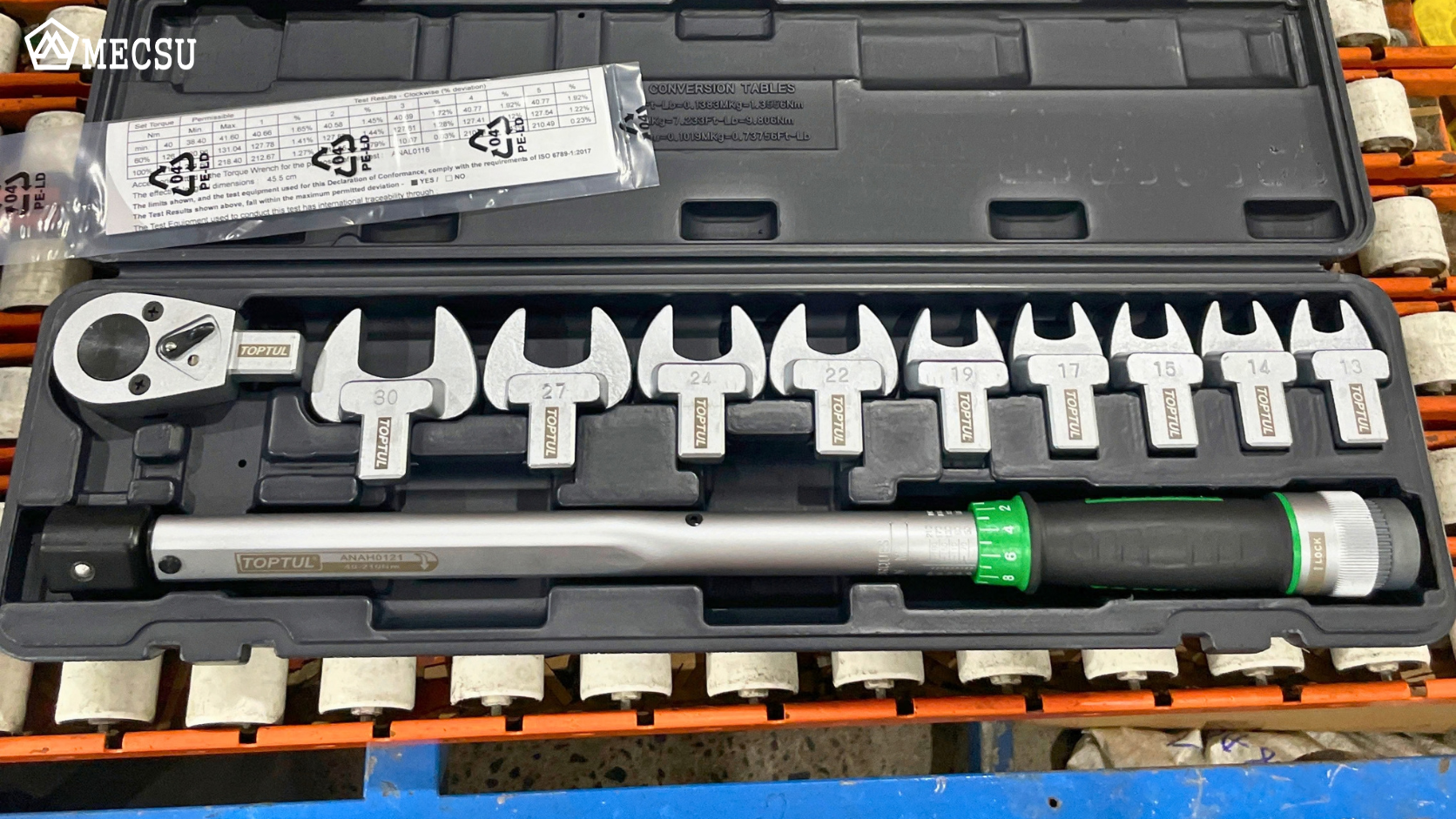

| Cờ lê lực đầu rời thay thế (Interchangeable) |
Đầu vặn linh hoạt hoán đổi giữa đầu bánh cóc, đầu cờ lê mở (Open end) hoặc đầu tròn (Ring end). |
Siết rắc co đường ống dẫn khí/dầu, vị trí hẹp dây điện không đưa được đầu tuýp vào. |
Quy trình cài đặt và thao tác cờ lê lực kiểu bấm (Click-Type)
Để cờ lê lực hoạt động ổn định và duy trì độ bền dụng cụ, bạn có thể tham khảo 6 bước thao tác tiêu chuẩn dưới đây:
- Nới lỏng chốt khóa đuôi (Locking Knob): Vặn núm khóa ở đuôi tay cầm ngược chiều kim đồng hồ để giải phóng cơ cấu xoay điều chỉnh.
- Xoay cài đặt vạch lực chính (Main Scale): Tay không thuận giữ thân cờ lê, tay thuận xoay cán vặn theo chiều kim đồng hồ cho đến khi mép trên tay cầm chạm vạch mốc chính sát nhất (Ví dụ: 100 N.m).
- Cộng thông số trên vạch vi sai (Sub Scale): Tiếp tục xoay nhẹ cán vặn để đối chiếu các số nhỏ trên vòng xoay (từ 0 đến 9) trùng với đường kẻ trung tâm. (Ví dụ: Vạch chính ở mốc 100 N.m, vạch phụ chỉ số 4 → Tổng mô-men xoắn cài đặt là 104 N.m).
- Siết chặt khóa chốt cố định: Vặn núm khóa đuôi cán theo chiều kim đồng hồ để giữ giá trị cài đặt, hạn chế bị xê dịch vạch lực trong quá trình thao tác.
- Lắp đầu tuýp và kéo lực: Gá đầu tuýp thích hợp vào đầu vuông kết nối (nếu lệch cỡ bạn có thể dùng thêm đầu tuýp chuyển đổi hoặc thanh nối dài). Kéo tay cầm mượt mà, vuông góc với thân cờ lê.
- Dừng lực khi nghe tiếng "CLICK": Ngay khi cơ cấu nảy tạo tiếng "tách" phát ra từ đầu vặn, bạn nên dừng tác dụng lực. Việc tiếp tục gia lực sau tiếng "click" có thể làm vượt ngưỡng mô-men xoắn cài đặt.
Những quy tắc bảo quản cờ lê lực đúng kỹ thuật
- Xả lực về mức tối thiểu sau khi dùng: Sau khi hoàn thành công việc, bạn nên xả núm xoay về mức thang đo thấp nhất (mốc 0 hoặc mốc nhỏ nhất trên thân). Việc này giúp giải phóng hoàn toàn lực nén của lò xo bên trong, giữ độ đàn hồi ổn định cho lần dùng sau.
- Hạn chế dùng cờ lê lực để phá ốc rỉ sét: Bạn nên tránh dùng cờ lê lực làm công cụ tháo nới các bu lông bị gỉ sét kẹt cứng. Việc phá lực đề-ba ban đầu nên ưu tiên các dòng dụng cụ chuyên chịu tải như cần siết chữ L hoặc cần siết lắc léo.
- Không lồng ống sắt kéo dài cán: Thêm cánh tay đòn sẽ làm sai lệch công thức hiệu chuẩn lực tích hợp trên cờ lê và có thể ảnh hưởng đến cơ cấu lò xo bên trong.
- Hiệu chuẩn định kỳ: Cờ lê lực nên được kiểm định hiệu chuẩn định kỳ sau mỗi 5.000 đến 10.000 lượt siết hoặc khoảng 12 tháng/lần theo tiêu chuẩn ISO 6789.
Tài liệu kỹ thuật liên quan
Câu hỏi thường gặp
Tại sao siết bánh xe ô tô nên dùng cờ lê lực?
Mỗi dòng xe ô tô đều quy định mức mô-men siết tắc-kê bánh chuẩn (thường từ 100 N.m đến 140 N.m). Siết quá lực bằng súng hơi có thể gây méo đĩa phanh, đứt tắc-kê; siết thiếu lực dễ dẫn đến tuột bánh khi xe vận hành ở tốc độ cao.
Cờ lê lực mua tại MECSU có hỗ trợ xuất hóa đơn chứng từ không?
Có. MECSU hỗ trợ xuất hóa đơn VAT điện tử minh bạch theo quy định cho khách hàng doanh nghiệp, kèm theo chứng từ hiệu chuẩn chính hãng (Certificate of Calibration) từ nhà sản xuất nếu mã hàng có quy định tích hợp.
Bước tiếp theo: Bạn hãy cuộn lên danh sách sản phẩm phía trên, đối chiếu dải đo N.m và chuẩn Drive phù hợp với khẩu tuýp sẵn có để chọn mua. Tùy thuộc vào nhà cung cấp và tình trạng kho hàng thực tế tại thời điểm đặt, MECSU sẽ liên hệ xác nhận thời gian bàn giao chính xác cho bạn!
