Bulong Hàn (Weld Stud) là chi tiết ren được thiết kế để liên kết trực tiếp với bề mặt kim loại bằng phương pháp hàn stud, thay vì bắt vít xuyên qua chi tiết như bulong thông thường. Sản phẩm có dạng thân ren kết hợp với phần đầu dùng cho quá trình hàn, sau khi hàn tạo ra một điểm ren cố định trên phôi để lắp đai ốc hoặc chi tiết khác. Bulong Hàn được sử dụng trong kết cấu thép, cơ khí chế tạo, thiết bị công nghiệp, hệ thống điện và nhiều ứng dụng cần tạo điểm liên kết ren trên tấm kim loại.
Khi chọn Bulong Hàn, cần xác định đúng đường kính ren, bước ren, chiều dài, vật liệu và cấu hình đầu hàn. Không nên chỉ chọn theo kích thước M5, M6, M8 hay M10 vì chiều dài và vật liệu có thể thay đổi theo từng mã. Với ứng dụng hàn chuyên dụng, cần đối chiếu đúng tiêu chuẩn, thiết bị hàn và thông số của nhà sản xuất để bảo đảm khả năng tạo mối hàn phù hợp.

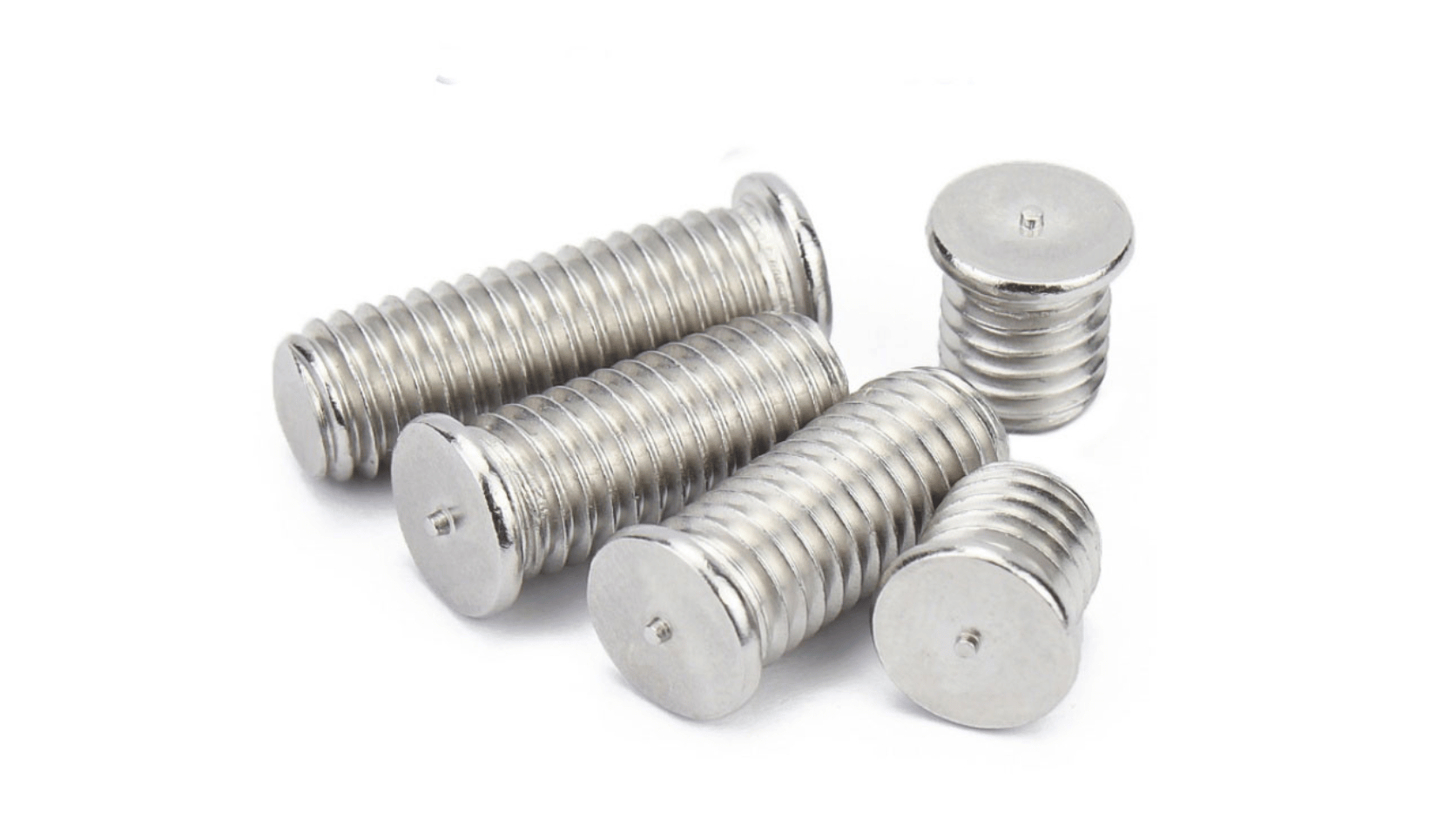

1. Bulong Hàn là gì?
Bulong Hàn, tiếng Anh thường gọi là Weld Stud hoặc Stud Welding Bolt, là loại chi tiết liên kết có phần thân ren và đầu hàn được cố định trực tiếp lên bề mặt kim loại bằng quá trình hàn. Sau khi hoàn tất, phần ren nhô ra khỏi bề mặt phôi có thể sử dụng để lắp đai ốc, gá giữ hoặc liên kết một chi tiết khác.
Điểm khác biệt của Bulong Hàn so với bulong thông thường nằm ở phương pháp tạo điểm liên kết. Thay vì khoan lỗ xuyên qua phôi rồi dùng bulong và đai ốc, Bulong Hàn được hàn trực tiếp lên bề mặt vật liệu. Theo ISO 13918:2017, tiêu chuẩn này quy định các loại stud và ceramic ferrule dùng cho hàn hồ quang stud, đồng thời đề cập đến kích thước, vật liệu và cơ tính của sản phẩm.
Hình dạng Bulong Hàn thường gồm thân ren, đầu hàn và phần đầu/đường kính đầu được thiết kế phù hợp với quá trình hàn. Tùy loại, phần ren có thể được thiết kế theo các cấu hình khác nhau để đáp ứng yêu cầu lắp ghép.

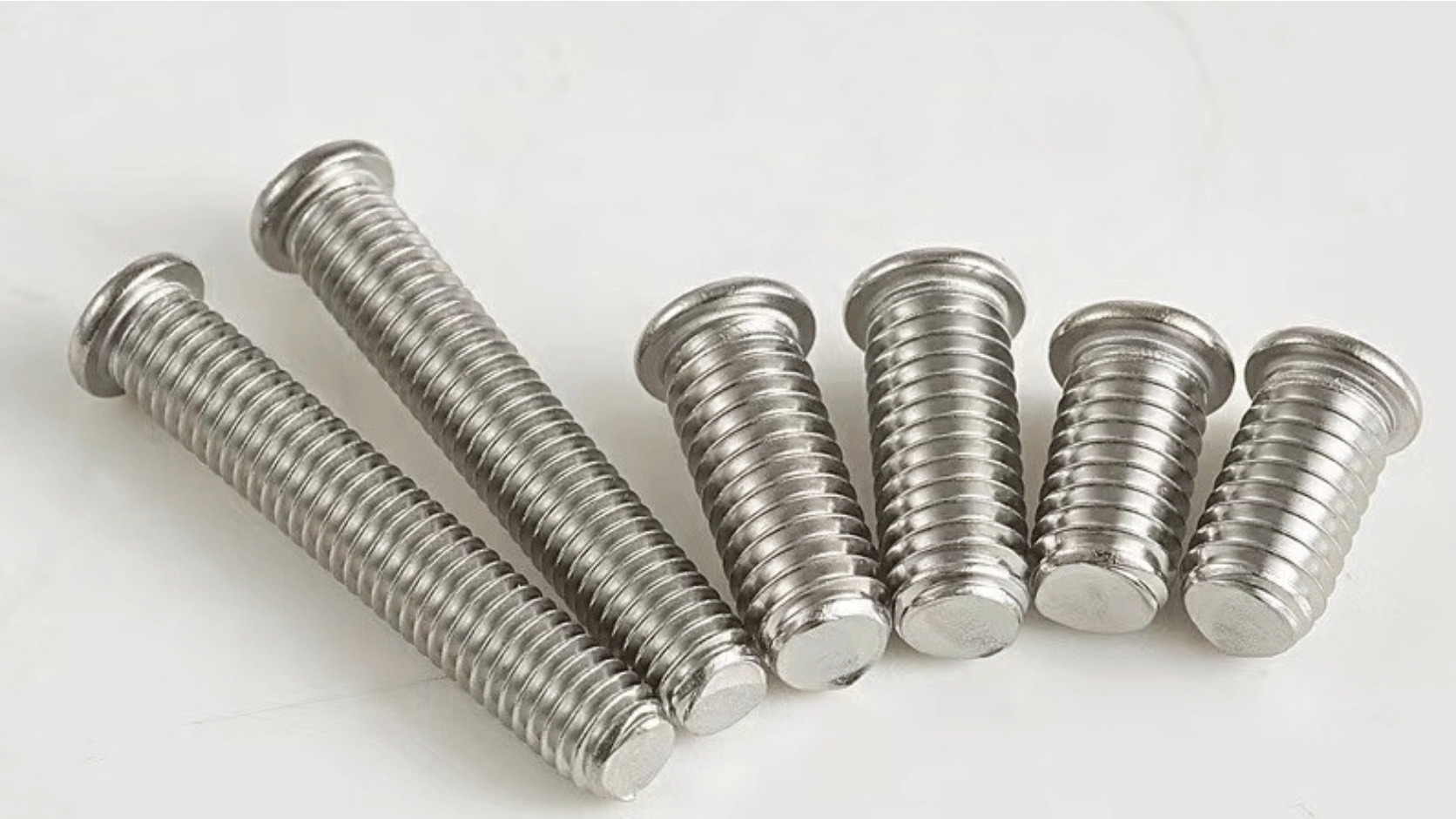

2. Các loại Bulong Hàn phổ biến

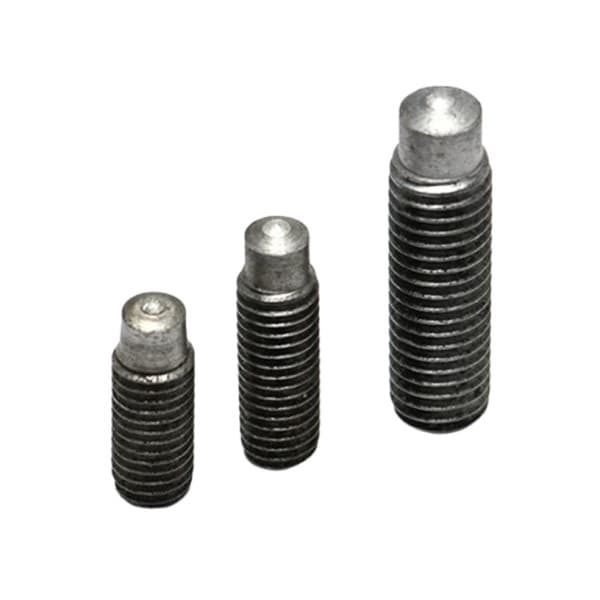

2.1. Bulong Hàn Thép
Bulong Hàn Thép là lựa chọn phổ biến cho các ứng dụng cơ khí và kết cấu kim loại thông thường. Mecsu hiện có nhóm sản phẩm Bulong Hàn bằng thép với nhiều kích thước khác nhau. Việc lựa chọn cần dựa trên kích thước ren, chiều dài và điều kiện làm việc thực tế của chi tiết.
2.2. Bulong Hàn Thép Mạ Đồng

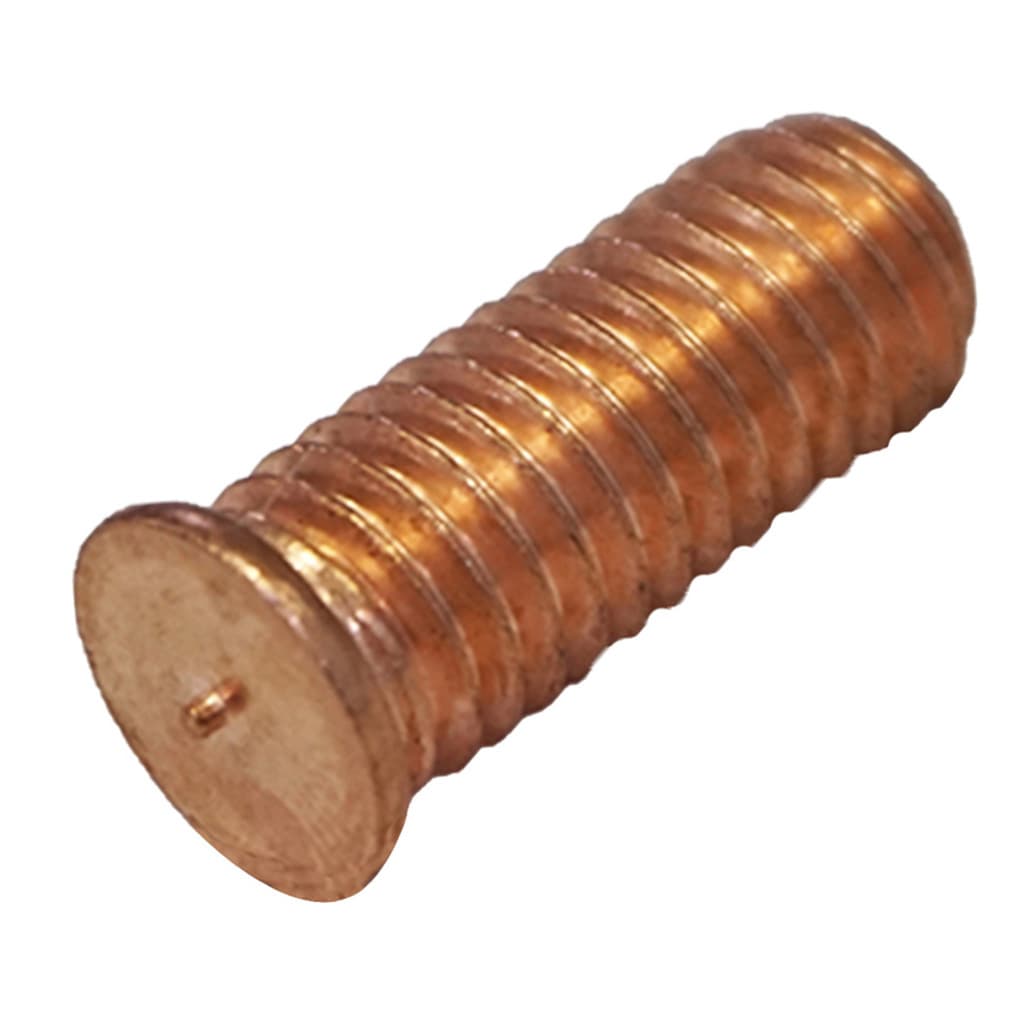

Bulong Hàn Thép Mạ Đồng có nền vật liệu thép và được phủ lớp đồng. Một mã trên Mecsu là WBM8-50CP, có ren M8, bước ren 1,25 mm, chiều dài 50 mm và đường kính đầu 9,2 mm. Mecsu mô tả sản phẩm được chế tạo theo DIN EN ISO 13918 và sử dụng cho phương pháp hàn stud.
2.3. Bulong Hàn Thép Mạ Niken
Bulong Hàn Thép Mạ Niken là nhóm sản phẩm có lớp mạ niken trên nền thép. Lớp phủ này có thể là một yếu tố lựa chọn khi yêu cầu bề mặt hoặc khả năng chống ảnh hưởng môi trường được đặt ra theo cấu hình sản phẩm. Không nên mặc định mức chống ăn mòn giống nhau giữa các mã nếu chưa có dữ liệu kỹ thuật của nhà sản xuất.

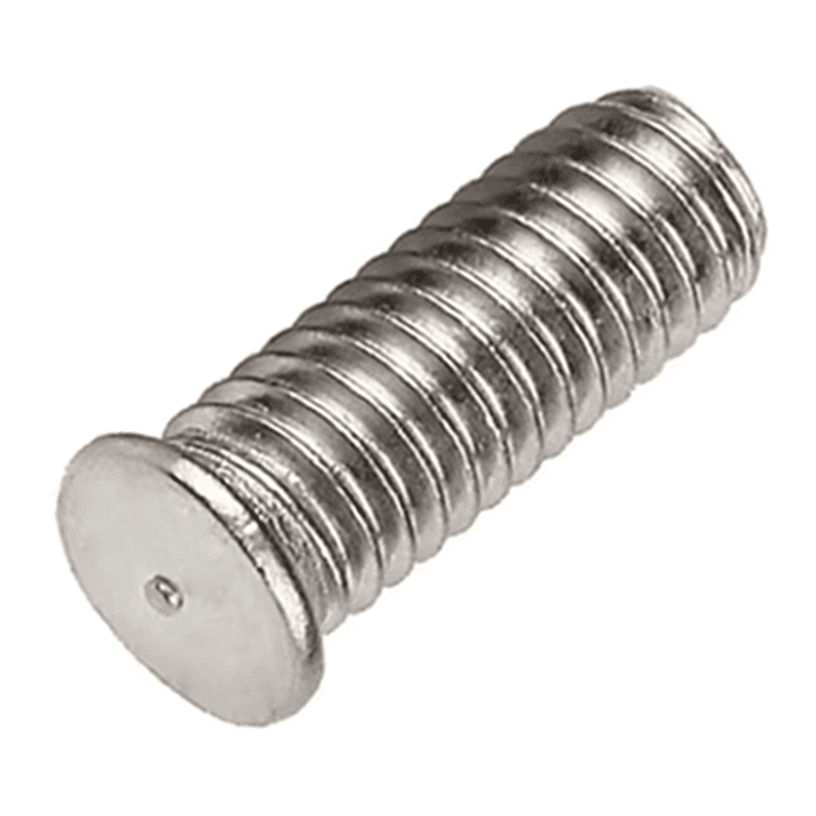

2.4. Bulong Hàn Inox
Bulong Hàn Inox được sử dụng khi vật liệu inox phù hợp hơn với môi trường làm việc. Tài liệu sản phẩm của Mecsu ghi nhận các mã Bulong Hàn Inox 304, trong đó kích thước được thể hiện theo đường kính ren và chiều dài. Ví dụ trong bảng mã có WBM5-15SS, WBM6-10SS và WBM8-8SS với vật liệu Inox 304.

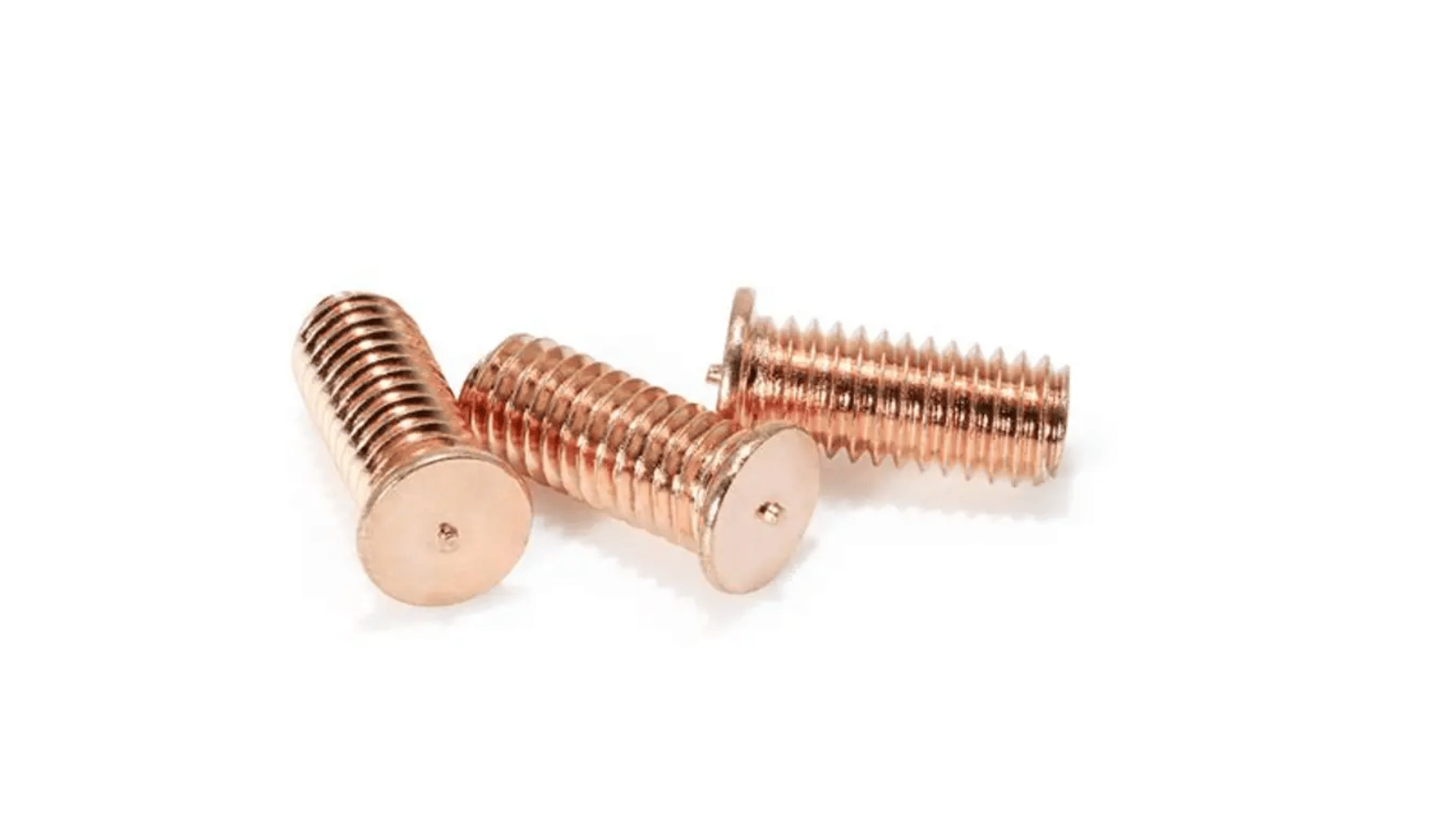

3. Cách chọn Bulong Hàn đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định Bulong Hàn được dùng để tạo điểm ren trên loại phôi nào, vị trí hàn ở đâu và mục đích sau khi hàn là gì. Bề mặt phôi, chiều dày vật liệu, không gian thao tác và yêu cầu của cụm lắp ghép đều có thể ảnh hưởng đến việc lựa chọn.
Đồng thời cần xác định môi trường làm việc. Nếu sản phẩm tiếp xúc với hơi ẩm, hóa chất hoặc môi trường có nguy cơ ăn mòn, vật liệu và lớp phủ cần được lựa chọn phù hợp. Không nên chỉ chọn inox, mạ đồng hoặc mạ niken theo tên gọi mà không xem xét điều kiện thực tế.
3.2. Chọn theo kích thước và thông số kỹ thuật
Size ren là thông số đầu tiên cần kiểm tra vì quyết định khả năng lắp với đai ốc hoặc chi tiết ren tương ứng. Bulong Hàn trên Mecsu sử dụng hệ kích thước mét với các mã như M5, M6, M8 và nhiều kích thước khác tùy dòng sản phẩm.
Bước ren phải phù hợp với đai ốc và phụ kiện đi kèm. Ví dụ, mã WBM8-50CP có ren M8 với bước ren 1,25 mm; mã WBM6-10SS có ren M6 với bước ren 1,0 mm. Đây là thông số của từng mã, không được lấy một kích thước để áp dụng cho toàn bộ dòng sản phẩm.
Chiều dài Bulong Hàn cũng cần được xác định theo độ dày phôi, không gian lắp đặt và phần ren cần sử dụng sau khi hàn. Ví dụ, cùng size M8 nhưng Mecsu có các cấu hình với chiều dài khác nhau. Vì vậy, tên M8 không đủ để xác định đúng mã.
Ngoài thân ren, cần kiểm tra đường kính đầu và chiều cao đầu khi đây là các thông số được nhà sản xuất công bố. Với Bulong Hàn Thép Mạ Đồng WBM8-50CP, Mecsu ghi nhận đường kính đầu 9,2 mm và chiều cao đầu trong khoảng 0,8–1,4 mm.
Thông số | Vai trò khi lựa chọn |
Size ren | Xác định kích thước phần ren để lắp với đai ốc hoặc chi tiết tương ứng. |
Bước ren | Phải phù hợp với ren của đai ốc và phụ kiện lắp ghép. |
Chiều dài | Ảnh hưởng đến phần ren còn lại sau khi hàn và khả năng lắp đặt. |
Đường kính đầu | Liên quan đến cấu hình đầu hàn và hình dạng sản phẩm. |
Vật liệu/lớp phủ | Quyết định khả năng phù hợp với phôi và môi trường làm việc. |
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu của Bulong Hàn hiện có nhiều lựa chọn trên Mecsu, gồm thép, thép mạ đồng, thép mạ niken và inox. Việc chọn vật liệu cần dựa vào cả phôi cần hàn và điều kiện làm việc của sản phẩm sau khi lắp.
ISO 13918:2017 là tiêu chuẩn quốc tế về studs và ceramic ferrules dùng cho hàn hồ quang stud, trong đó quy định các yêu cầu liên quan đến kích thước, vật liệu và cơ tính. ISO xác nhận phiên bản 2017 hiện vẫn là phiên bản được duy trì, cùng Amendment 1:2021.
Không nên tự mặc định rằng mọi Bulong Hàn trên thị trường đều thuộc cùng một tiêu chuẩn hoặc có cùng cơ tính. Nếu yêu cầu kỹ thuật bắt buộc theo tiêu chuẩn cụ thể, cần kiểm tra catalogue hoặc datasheet của đúng mã sản phẩm.
3.4. Chọn theo thiết kế và khả năng làm việc

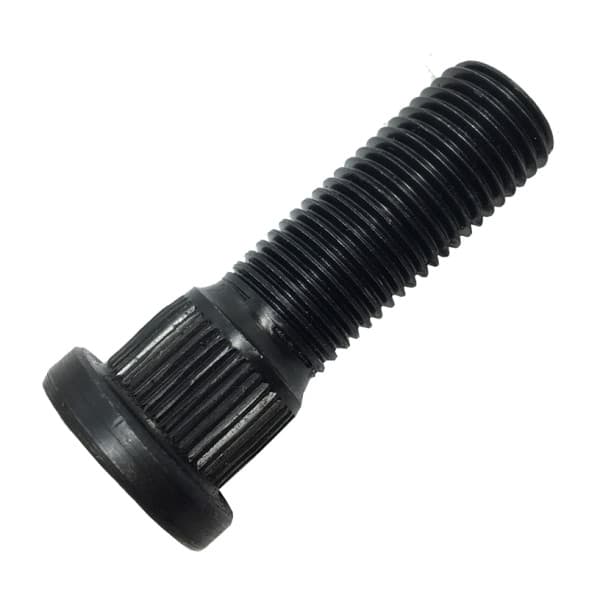

Thiết kế đầu hàn, kích thước thân, chiều dài và loại ren phải phù hợp với thiết bị hàn và ứng dụng thực tế. ISO 13918 bao phủ nhiều loại stud như fully-threaded stud, partially threaded stud, threaded stud with reduced shaft và một số cấu hình chuyên dụng khác. Vì vậy, không nên xem mọi Bulong Hàn là cùng một kiểu cấu tạo chỉ khác chiều dài.
Cần đặc biệt phân biệt thông số của bản thân Bulong Hàn với thông số của quá trình hàn. Khả năng tạo mối hàn phụ thuộc vào vật liệu phôi, thiết bị và phương pháp hàn, không thể chỉ nhìn vào kích thước ren để kết luận chất lượng hoặc khả năng chịu tải của mối hàn.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt mua nên đối chiếu tên sản phẩm, mã hàng, size ren, bước ren, chiều dài, vật liệu, lớp phủ và các kích thước phần đầu. Nếu thay thế một mã đang sử dụng, cần kiểm tra cả loại phôi, phương pháp hàn và yêu cầu lắp ghép sau hàn.
Đặc biệt, các mã có cùng size ren nhưng khác chiều dài hoặc vật liệu không nên mặc định thay thế cho nhau. Tài liệu Mecsu cho thấy cùng nhóm Bulong Hàn có nhiều mã với chiều dài và vật liệu khác nhau, chẳng hạn các mã thép mạ đồng WBM5, WBM6, WBM8 và các mã inox WBM5-15SS, WBM6-10SS, WBM8-8SS.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi có yêu cầu hàn chính xác, nhiều model gần giống nhau, thay thế mã đang sử dụng hoặc cần xác định vật liệu và cơ tính cụ thể. Các lỗi thường gặp gồm chọn sai bước ren, chọn sai chiều dài, nhầm vật liệu, không kiểm tra cấu hình đầu hàn hoặc cho rằng sản phẩm có cùng kích thước ren sẽ có cùng khả năng làm việc.
Đối với ứng dụng yêu cầu độ tin cậy cao, không nên tự suy ra thông số hàn từ kích thước sản phẩm. Cần đối chiếu hướng dẫn của nhà sản xuất Bulong Hàn và thiết bị hàn đang sử dụng.
Nhu cầu sử dụng → xác định loại phôi và phương pháp hàn → chọn size và bước ren → xác định chiều dài → chọn vật liệu/lớp phủ → kiểm tra cấu hình đầu hàn → đối chiếu tiêu chuẩn và thông số kỹ thuật → kiểm tra tương thích với thiết bị hàn → xác nhận đúng mã sản phẩm trước khi mua.

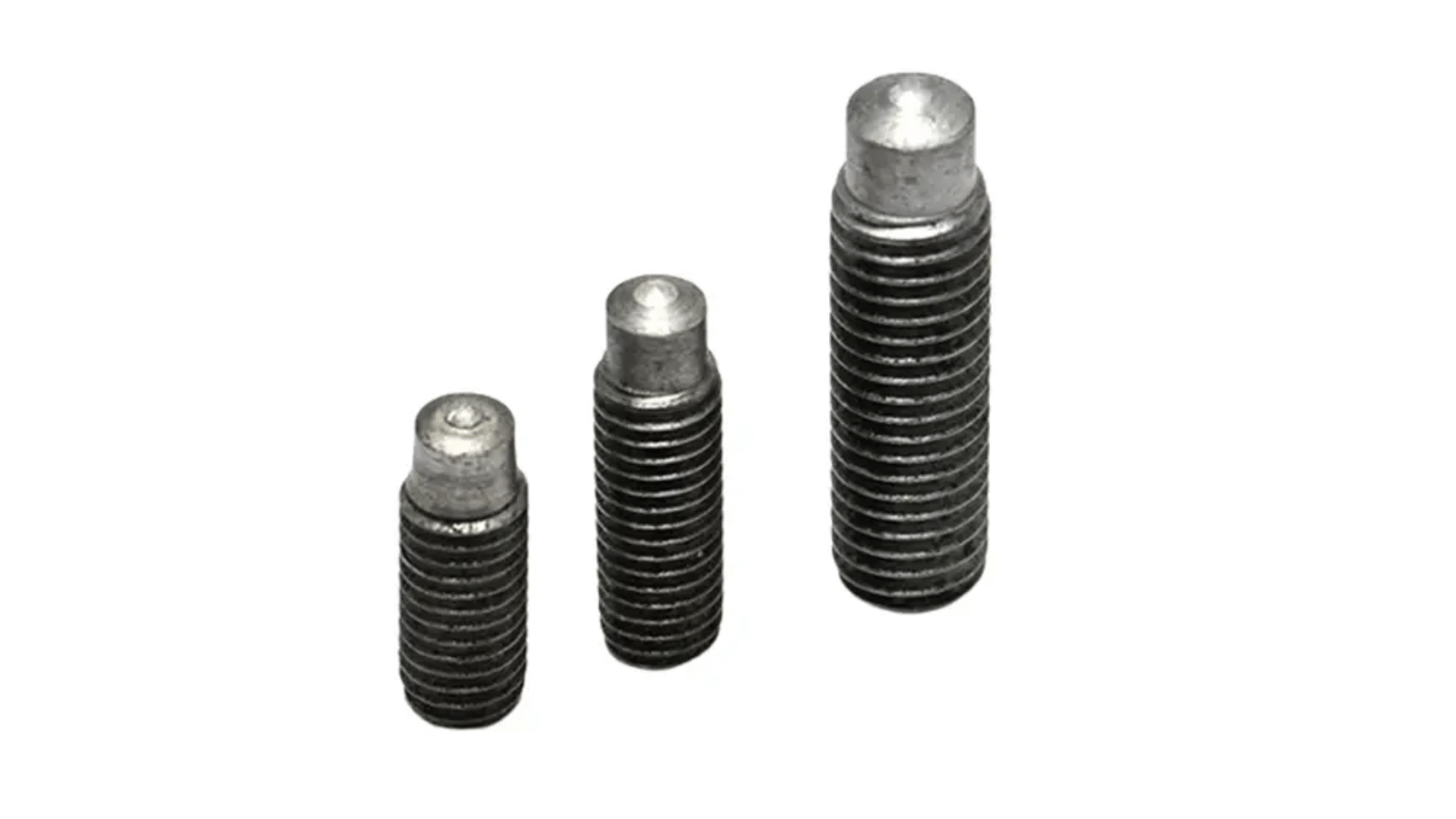

4. Hướng dẫn sử dụng & lắp đặt Bulong Hàn
6. Bulong Hàn có thể hàn trực tiếp lên mọi loại kim loại không?
Không nên mặc định như vậy. Khả năng hàn phụ thuộc vào vật liệu của Bulong Hàn, vật liệu phôi, phương pháp hàn, thiết bị và điều kiện công nghệ. ISO 13918 quy định các yêu cầu đối với stud dùng cho hàn hồ quang nhưng không có nghĩa mọi loại stud đều phù hợp với mọi loại phôi. Khi vật liệu hoặc ứng dụng đặc biệt, cần kiểm tra tài liệu kỹ thuật của sản phẩm và thiết bị hàn trước khi sử dụng.
