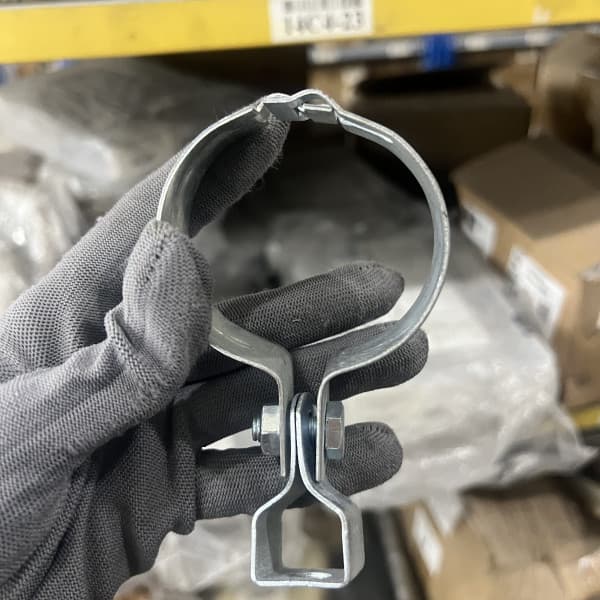

Đai Treo Ống Hai Mảnh hay còn gọi là cùm treo ống, quang treo ống hoặc Pipe Hanger, là phụ kiện dùng để treo, đỡ và cố định đường ống vào hệ thống giá đỡ hoặc kết cấu công trình. Thiết kế hai mảnh cho phép đai ôm quanh thân ống và liên kết bằng bulông, thuận tiện cho việc lắp đặt và tháo rời.
Để chọn đúng Đai Treo Ống Hai Mảnh, cần xác định đường kính ngoài thực tế của ống, sau đó đối chiếu với DN và kích thước đai. Ngoài kích thước, người dùng cũng cần kiểm tra vật liệu, kích thước bulông, điểm treo và điều kiện tải của hệ thống. Dữ liệu sản phẩm tại Mecsu có các lựa chọn từ DN15 đến DN200 với đường kính ống tương ứng.
1. Đai Treo Ống Hai Mảnh là gì và dùng để làm gì?

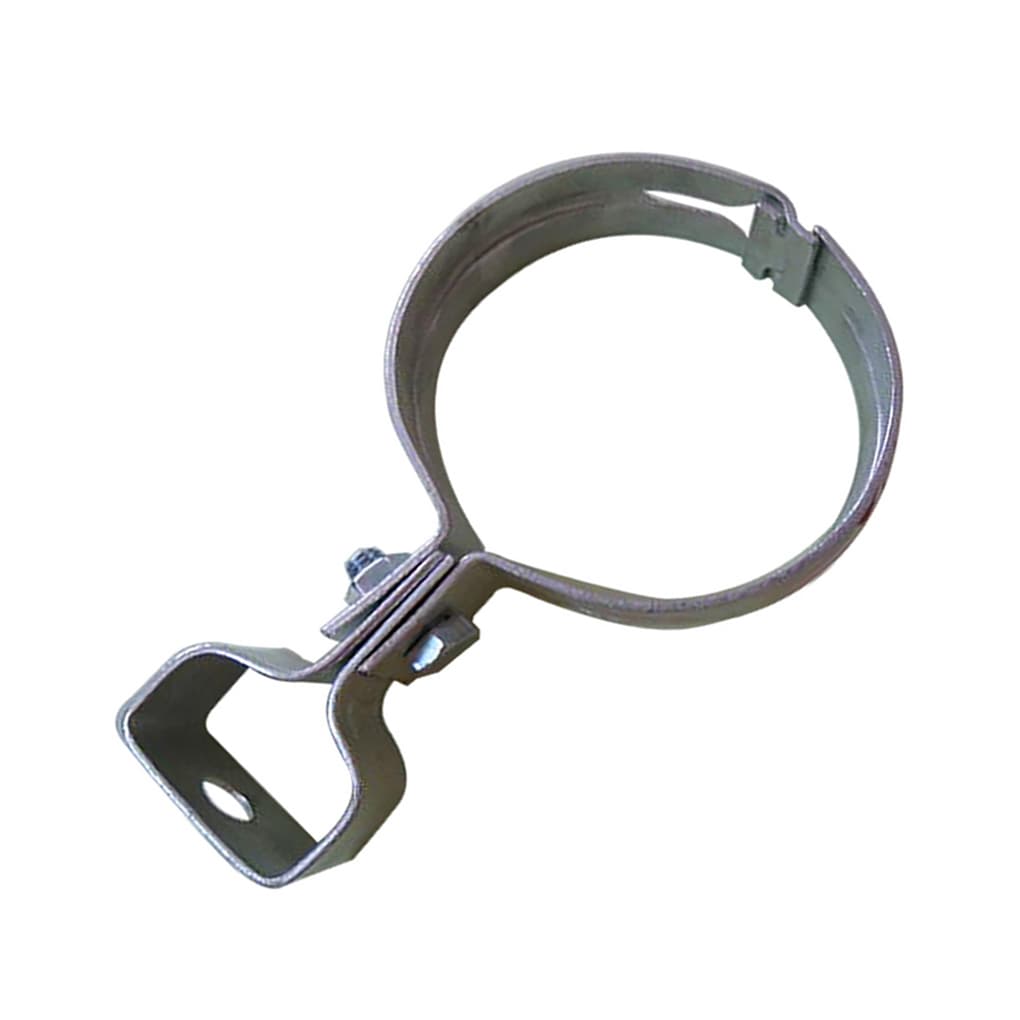

Đai Treo Ống Hai Mảnh là phụ kiện ôm quanh đường ống bằng hai nửa đai, dùng để giữ và truyền tải trọng của ống đến hệ thống treo hoặc kết cấu đỡ thông qua điểm liên kết phù hợp.
1.1. Đai Treo Ống Hai Mảnh có cấu tạo như thế nào?
Khác với loại đai một mảnh, thiết kế hai mảnh gồm hai phần ôm hai phía của đường ống. Hai phần này được ghép lại bằng bulông để tạo thành một vòng giữ quanh thân ống.
Phần tai hoặc điểm treo của đai được dùng để kết nối với ty ren hoặc phụ kiện treo phù hợp, từ đó đưa tải trọng của đường ống lên kết cấu phía trên.
1.2. Công dụng chính
- Treo đường ống theo cao độ thiết kế.
- Đỡ và giữ vị trí đường ống.
- Hạn chế chuyển động không mong muốn của ống trong phạm vi cấu hình treo.
- Tạo điểm liên kết giữa đường ống và hệ thống giá đỡ.
- Thuận tiện cho việc tháo lắp và bảo trì đường ống.
Đai treo là một bộ phận trong hệ thống đỡ ống. Với hệ thống có rung động lớn, tải ngang, chuyển vị nhiệt hoặc yêu cầu kiểm soát chuyển động đặc biệt, cần kết hợp các giải pháp guide, brace, restraint hoặc kết cấu đỡ chuyên dụng theo thiết kế của hệ thống.
2. Đai Treo Ống Hai Mảnh gồm những loại nào và khác nhau ở đâu?
Các lựa chọn Đai Treo Ống Hai Mảnh chủ yếu khác nhau ở kích thước phù hợp với ống, chiều rộng và độ dày đai, kích thước bulông, vật liệu và lớp xử lý bề mặt.
2.1. Phân loại theo kích thước DN
DN là thông số danh nghĩa dùng để xác định nhóm kích thước đường ống. Không nên xem DN là đường kính ngoài chính xác của ống trong mọi trường hợp. Khi chọn đai, cần đối chiếu thêm thông số Dùng Cho Ống.
| DN |
Đường kính ống tương ứng trong dữ liệu sản phẩm |
| DN15 | Ø21 mm |
| DN20 | Ø27 mm |
| DN25 | Ø34 mm |
| DN32 | Ø42 mm |
| DN40 | Ø49 mm |
| DN50 | Ø60 mm |
| DN65 | Ø76 mm |
| DN80 | Ø90 mm |
| DN100 | Ø114 mm |
| DN125 | Ø141 mm |

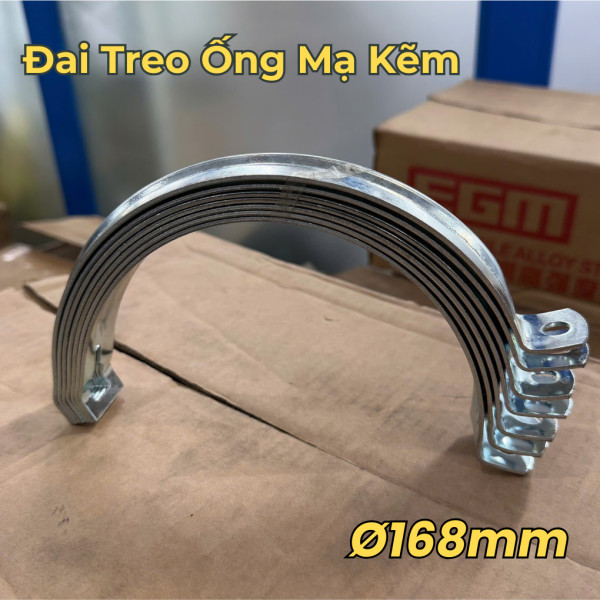

| DN150 | Ø168 mm |
| DN200 | Ø219 mm |
Quan hệ này rất quan trọng khi tìm kiếm sản phẩm. Ví dụ, người dùng có thể bắt đầu từ nhu cầu ống Ø114 mm và truy ngược về nhóm DN100, thay vì chỉ tìm kiếm theo tên sản phẩm.
2.2. Phân loại theo kích thước kết cấu
Ngoài DN, sản phẩm còn được xác định bằng các thông số như chiều rộng đầu treo, chiều cao đai, chiều rộng đai và độ dày đai. Các thông số này ảnh hưởng đến khả năng ôm ống, không gian lắp đặt và cách đai liên kết với hệ thống treo.
Trong dữ liệu hiện tại, nhóm sản phẩm có chiều rộng đầu treo 24 mm, chiều rộng đai 25 mm, độ dày đai 1.4 mm và sử dụng bulông M10. Khi lựa chọn model khác, cần kiểm tra lại thông số thực tế thay vì mặc định các kích thước này cho mọi Đai Treo Ống Hai Mảnh.
2.3. Phân loại theo vật liệu và bề mặt
Sản phẩm hiện có tại Mecsu sử dụng thép mạ kẽm điện phân. Lớp mạ giúp tăng khả năng chống ăn mòn so với thép chưa được xử lý trong các môi trường thông thường.
Trong môi trường ẩm kéo dài, ngoài trời hoặc có tác nhân ăn mòn, cần xem xét mức độ bảo vệ của lớp phủ và yêu cầu vật liệu theo thiết kế hệ thống.
3. Cấu tạo Đai Treo Ống Hai Mảnh liên quan đến những bộ phận nào?
Đai Treo Ống Hai Mảnh gồm hai nửa đai ôm quanh ống, bulông liên kết và điểm/tai treo để kết nối với hệ thống treo hoặc kết cấu đỡ.
3.1. Hai nửa đai ôm ống
Hai nửa đai tạo thành vòng bao quanh đường ống khi được lắp ráp. Kích thước phần đai phải tương thích với đường kính ngoài của ống để tạo trạng thái giữ phù hợp.
Chọn sai kích thước có thể khiến đai quá chật hoặc quá lỏng. Vì vậy, đường kính ngoài thực tế của ống là thông tin cần kiểm tra trước khi chọn model.
3.2. Bulông liên kết
Bulông giữ hai phần đai lại với nhau và tạo lực siết cần thiết cho mối ghép. Kích thước bulông là một thuộc tính kỹ thuật của model và cần được đối chiếu với sản phẩm cụ thể.
Trong dữ liệu Category hiện tại, kích thước bulông được thể hiện là M10.
3.3. Điểm hoặc tai treo
Điểm treo tạo giao diện giữa đai và hệ thống đỡ. Tùy cấu hình, bộ phận này có thể kết nối với ty ren hoặc phụ kiện treo tương ứng.
Vì vậy, quan hệ kỹ thuật không chỉ là:
Đai → Ống
mà là:
Đai → Ống → Điểm treo → Ty ren/phụ kiện liên kết → Kết cấu đỡ.
4. Mã Đai Treo Ống Hai Mảnh liên hệ với kích thước ống như thế nào?
Với Đai Treo Ống Hai Mảnh, DN và đường kính ống là hai thông tin quan trọng để xác định nhóm kích thước sản phẩm; model/SKU sau đó liên kết với các thông số kết cấu cụ thể của đai.
4.1. DN liên hệ trực tiếp với đường kính ống
Dữ liệu sản phẩm trên Mecsu cho phép xây dựng quan hệ rõ ràng giữa DN và đường kính ống tương ứng:
| Model/SKU |
DN |
Dùng Cho Ống |
| 0053012 | DN15 | Ø21 mm |
| 0053013 | DN20 | Ø27 mm |
| 0053014 | DN25 | Ø34 mm |
| 0053015 | DN32 | Ø42 mm |
| 0053016 | DN40 | Ø49 mm |
| 0053017 | DN50 | Ø60 mm |
| 0053018 | DN65 | Ø76 mm |
| 0053019 | DN80 | Ø90 mm |
| 0061761 | DN100 | Ø114 mm |
| 0053022 | DN125 | Ø141 mm |
| 0053023 | DN150 | Ø168 mm |
| 0053024 | DN200 | Ø219 mm |
Đây là quan hệ có giá trị cho cả người mua và AI Search: DN → đường kính ngoài ống → model/SKU. Người dùng có thể truy vấn theo DN hoặc đường kính ống và vẫn tiếp cận đúng nhóm sản phẩm.
4.2. Không chọn đai chỉ bằng DN
DN là điểm bắt đầu, không phải thông số duy nhất. Sau khi xác định DN, cần kiểm tra Dùng Cho Ống, kích thước đai, điểm treo và các thông số lắp đặt.
Ví dụ, nếu đường ống có đường kính ngoài khoảng 114 mm, có thể bắt đầu tra cứu nhóm DN100 trong danh mục. Sau đó cần đối chiếu thông số model trước khi đặt mua.
5. Chọn Đai Treo Ống Hai Mảnh theo tiêu chí nào?
Quy trình chọn nên bắt đầu từ đường kính ngoài thực tế của ống, sau đó kiểm tra DN, kích thước đai, kết nối treo, vật liệu và điều kiện tải của hệ thống.
5.1. Xác định đường kính ngoài của ống
Đây là bước quan trọng nhất. Đo hoặc tra cứu đường kính ngoài thực tế của ống rồi đối chiếu với thông số Dùng Cho Ống của đai.
Không nên chỉ dựa vào tên gọi DN nếu chưa kiểm tra đường kính thực tế, đặc biệt khi hệ thống sử dụng các loại ống có tiêu chuẩn kích thước khác nhau.
5.2. Kiểm tra kích thước đai
- DN.
- Đường kính ống phù hợp.
- Chiều rộng đai.
- Độ dày đai.
- Chiều cao đai.
- Chiều rộng đầu treo.
Các thông số này giúp xác định đai có phù hợp với không gian lắp đặt và cấu hình đường ống hay không.
5.3. Kiểm tra bulông và điểm kết nối
Đối chiếu kích thước bulông của model với dụng cụ và cấu hình thi công. Đồng thời kiểm tra điểm treo có tương thích với ty ren hoặc phụ kiện liên kết dự kiến sử dụng hay không.
5.4. Kiểm tra tải trọng và điều kiện vận hành
Khả năng chịu tải không nên được suy ra chỉ từ DN hoặc độ dày đai. Tải thực tế còn phụ thuộc vào vật liệu, thiết kế đai, khoảng cách các điểm treo, trọng lượng đường ống và môi chất, hướng tải cũng như điều kiện lắp đặt.
Với hệ thống có rung động, tải ngang hoặc chuyển vị nhiệt, cần xem xét toàn bộ thiết kế giá đỡ thay vì chỉ tăng kích thước đai.
5.5. Kiểm tra vật liệu và môi trường
Thép mạ kẽm điện phân phù hợp với nhiều môi trường thông thường nhưng lớp bảo vệ có thể suy giảm trong điều kiện ăn mòn cao. Với môi trường đặc biệt, cần lựa chọn vật liệu hoặc lớp phủ theo yêu cầu kỹ thuật của hệ thống và thông số nhà sản xuất.
6. Đai Treo Ống Hai Mảnh kết nối với sản phẩm nào?
Đai Treo Ống Hai Mảnh là một mắt xích trong hệ thống treo đường ống, thường liên kết với ống, ty ren, đai ốc, phụ kiện treo và kết cấu đỡ để tạo thành một điểm treo hoàn chỉnh.
6.1. Kết nối với ty ren
Ty ren có thể được sử dụng để tạo liên kết theo phương đứng giữa điểm treo của đai và kết cấu phía trên. Khi kết hợp với đai ốc và phụ kiện phù hợp, hệ thống có thể điều chỉnh vị trí theo cấu hình thiết kế.
6.2. Kết nối với đai ốc và phụ kiện liên kết
Đai ốc, long đền và các phụ kiện liên kết có thể tham gia vào mối ghép của hệ thống treo tùy thiết kế. Cần lựa chọn kích thước ren và cấp độ phù hợp với từng cấu hình.
6.3. Kết nối với đường ống
| Sản phẩm/đối tượng |
Mối quan hệ với Đai Treo Ống Hai Mảnh |
| Ống |
Đối tượng được ôm, giữ và đỡ |
| Ty ren |
Liên kết điểm treo với kết cấu phía trên |
| Đai ốc |
Điều chỉnh và cố định mối ghép ren theo cấu hình |
| Phụ kiện treo |
Tạo liên kết giữa đai và hệ thống đỡ |
| Giá đỡ/kết cấu |
Tiếp nhận tải từ hệ thống treo |
6.4. Ứng dụng thực tế
Đai Treo Ống Hai Mảnh có thể được sử dụng trong các hệ thống đường ống tại nhà máy, công trình xây dựng, hệ thống kỹ thuật tòa nhà và các khu vực cần treo hoặc cố định đường ống.
Trong hệ thống thực tế, lựa chọn đai cần được thực hiện cùng với thiết kế giá đỡ. Đường kính ống, trọng lượng hệ thống, khoảng cách điểm treo, rung động, chuyển vị nhiệt và môi trường lắp đặt đều có thể ảnh hưởng đến cấu hình cuối cùng.
