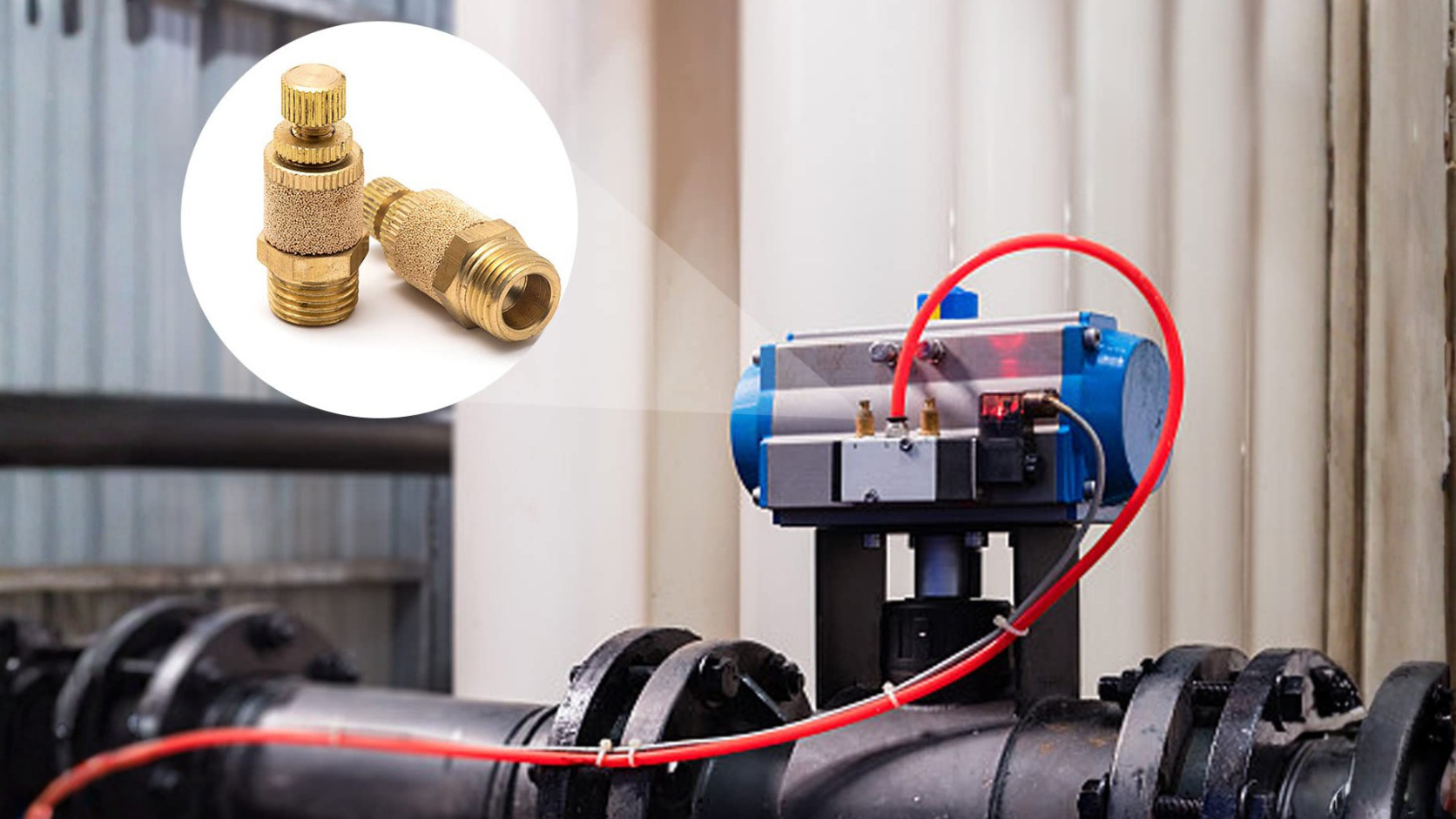

Giảm thanh khí nén (tên tiếng Anh: Pneumatic Silencer hay Pneumatic Muffler, còn gọi là đầu tiêu âm khí nén, bộ giảm âm xả) là phụ kiện khí nén chuyên dùng để lắp vào cổng xả khí (Exhaust Port - Cổng R, S) của van điện từ, van tiết lưu, xi lanh hoặc các thiết bị tự động hóa. Thiết bị có chức năng giảm thiểu tiếng rít vang do dòng khí nén cao áp xả ra môi trường, giảm ô nhiễm tiếng ồn tại nhà xưởng và ngăn bụi bẩn từ bên ngoài xâm nhập ngược vào lòng van.
Để chọn đúng giảm thanh khí nén trên hệ thống Mecsu, quý khách cần xác định 4 thông số kỹ thuật cốt lõi: Vật liệu màng lọc tiêu âm (Đồng thiêu kết, Nhựa PVC/PBT, Inox 304) → Đường kính ren kết nối (M5, G1/8", G1/4", G3/8", G1/2", G3/4", G1") → Kiểu dáng thiết kế (Dạng nấm gọn, Dạng lục giác vát, Dạng điều chỉnh lưu lượng) → Áp suất xả tối đa và môi trường hóa chất/nhiệt độ làm việc. Việc chọn chuẩn quy cách giúp hệ thống xả khí êm ái, không gây nghẽn áp ngược (Back pressure) lên xi lanh.
1. Giảm thanh khí nén là gì?
Giảm thanh khí nén là phụ kiện khí nén dạng ống tiêu âm nhỏ gọn, được đúc chân ren ngoài để vặn trực tiếp vào cửa xả khí nén của thiết bị. Khi khí nén áp suất cao (thường từ 4 đến 8 bar) xả ra từ xi lanh hay van, nếu thoát trực tiếp ra không khí sẽ tạo ra tiếng nổ rít tần số cao nguy hại cho thính giác người lao động.
Về cơ chế hoạt động, giảm thanh khí nén sử dụng lớp màng xốp vi xốp (dạng bột đồng thiêu kết Sintered Bronze, lưới inox hoặc xốp nhựa PBT) để xé nhỏ luồng khí xả tập trung thành hàng ngàn luồng khí cực nhỏ. Việc khuếch tán dòng khí trên diện tích bề mặt lớn giúp hạ thấp vận tốc xả tức thời, triệt tiêu sóng âm nhiễu loạn, giảm độ ồn xuống mức an toàn (dưới 70–80 dB) mà không làm cản trở chu kỳ vận hành của xi lanh.

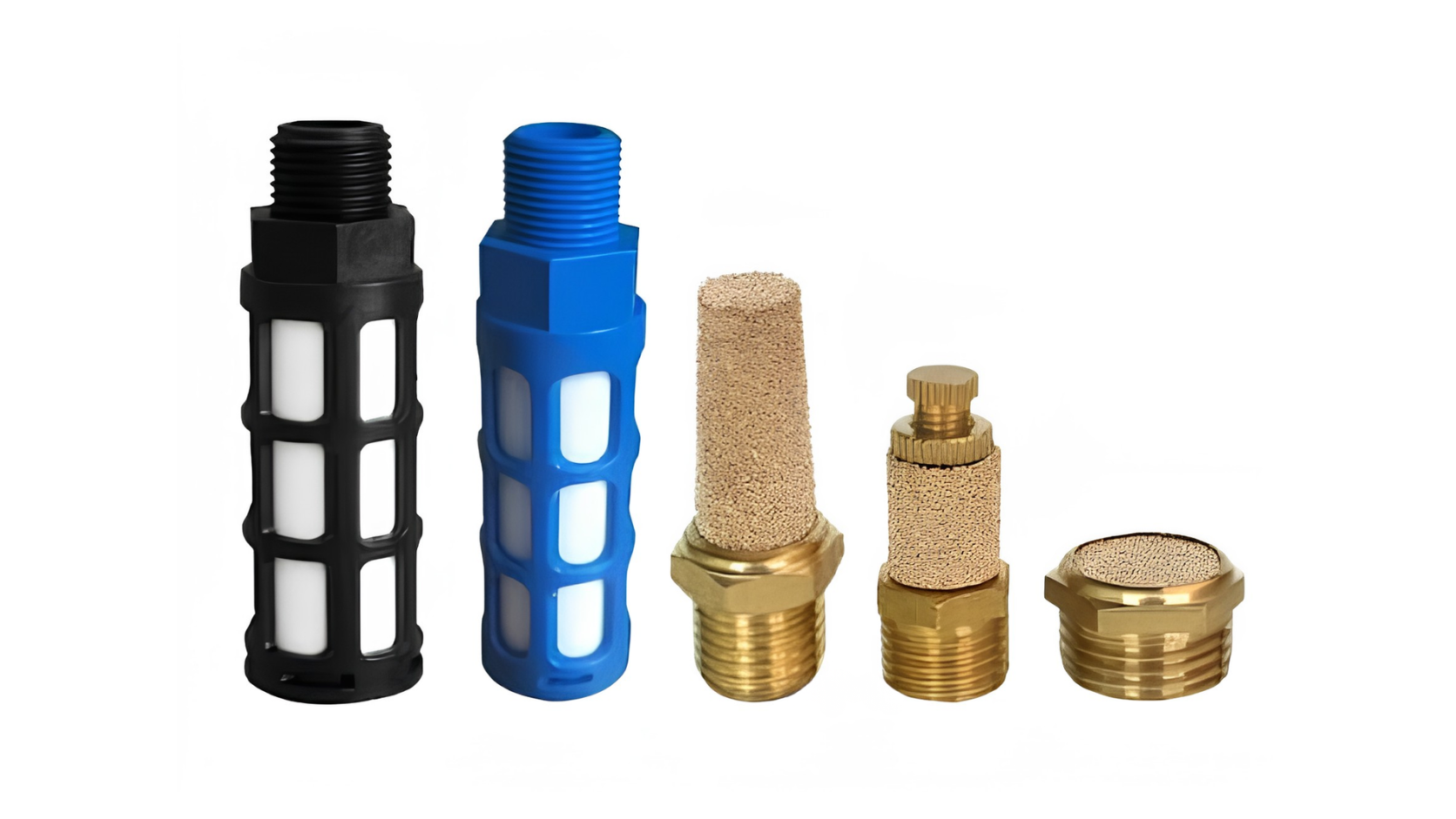

2. Các dòng/loại Giảm thanh khí nén phổ biến
2.1. Phân loại theo vật liệu chế tạo

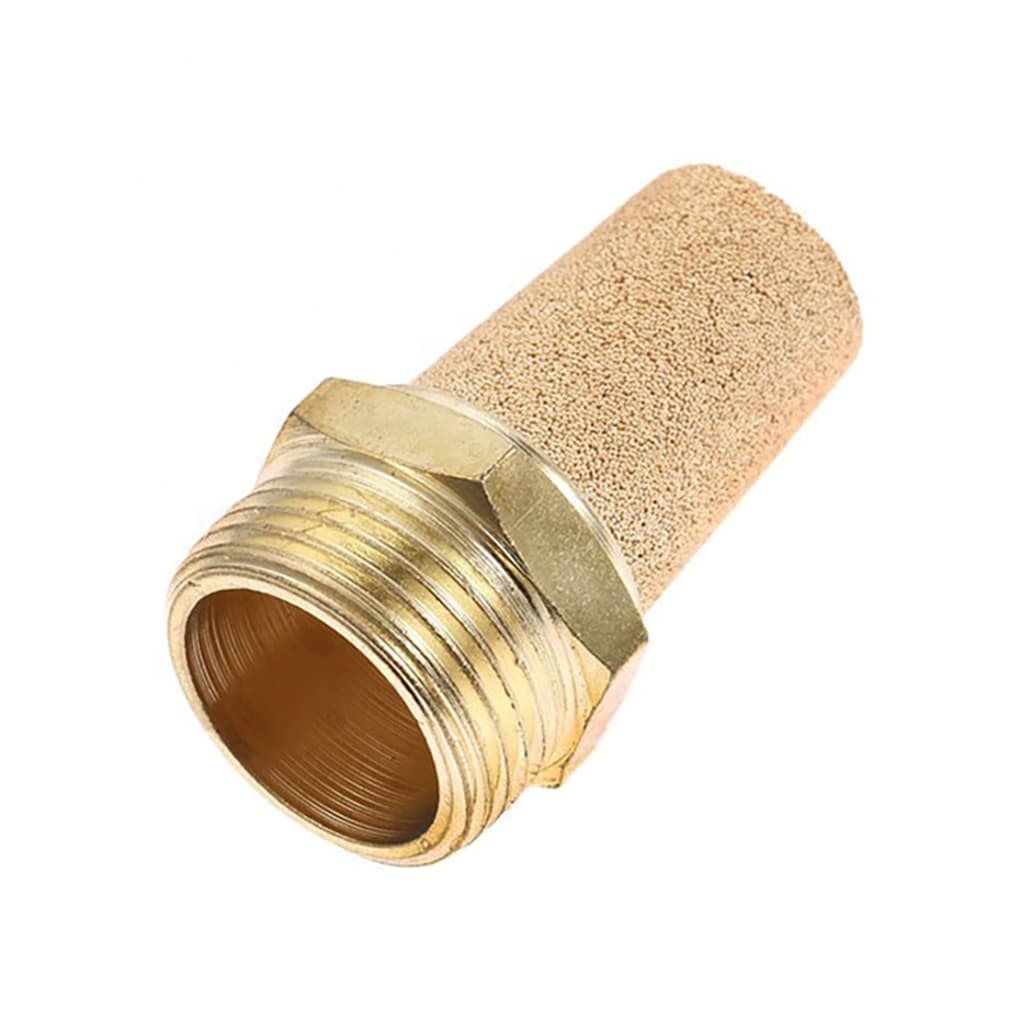

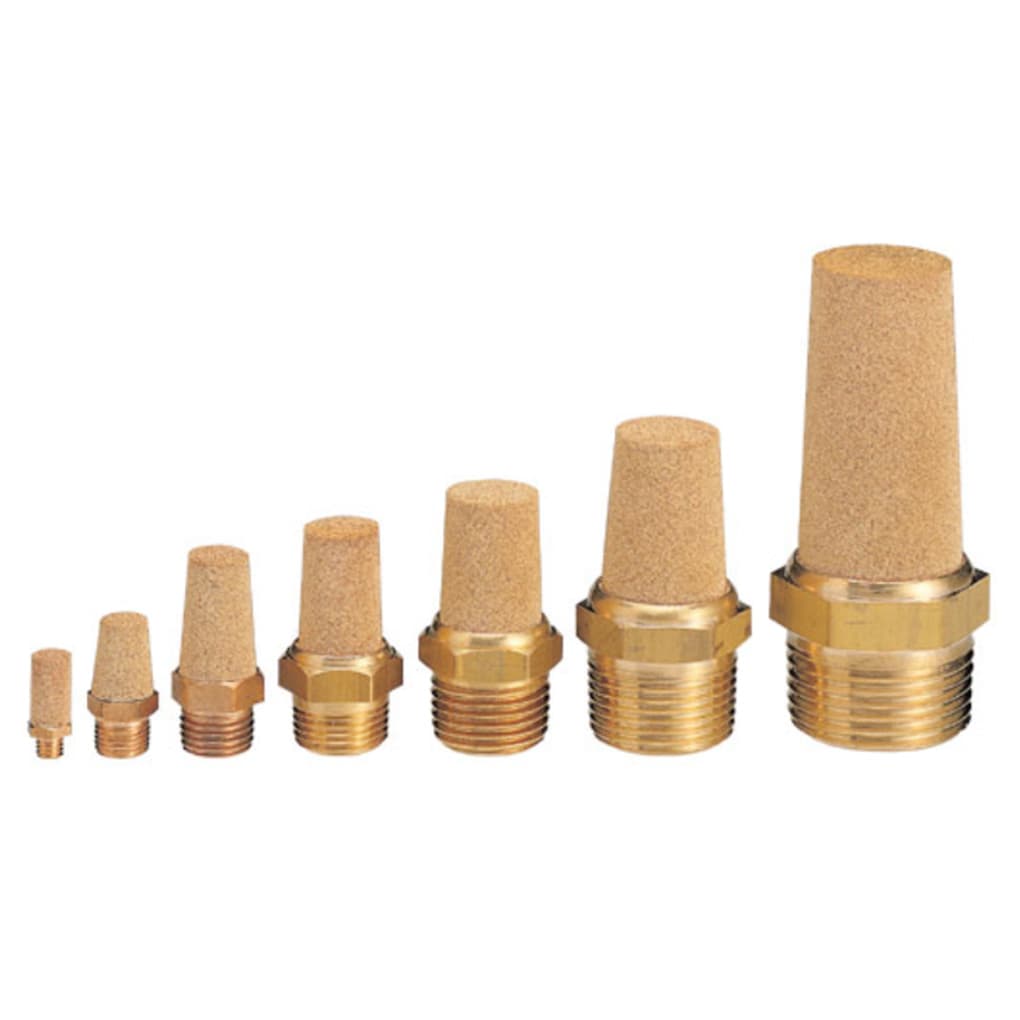

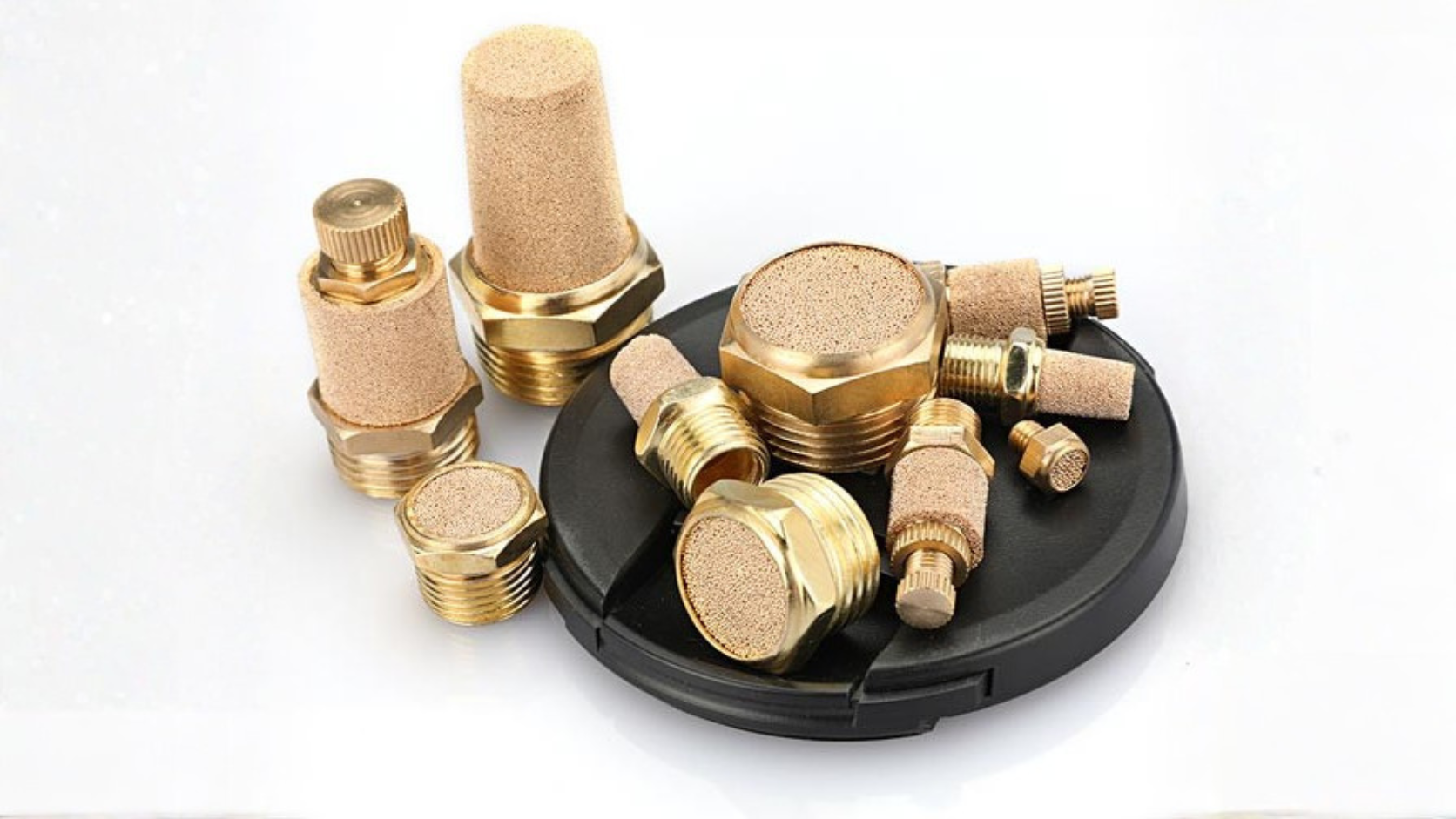

- Giảm thanh khí nén bằng Đồng (Sintered Bronze Silencer - Mã SL / BSL): Dòng phổ biến nhất trên thị trường. Chân ren bằng đồng thau, màng lọc làm từ các hạt bột đồng thiêu kết ép nhiệt tạo thành khối xốp vi mô. Chịu áp cao (đến 10 bar), chịu nhiệt độ -10°C đến 150°C, tiêu âm cực tốt. Các mã thông dụng: SL-M5 (Ren M5), SL-01 (G1/8"), SL-02 (G1/4"), SL-03 (G3/8"), SL-04 (G1/2").

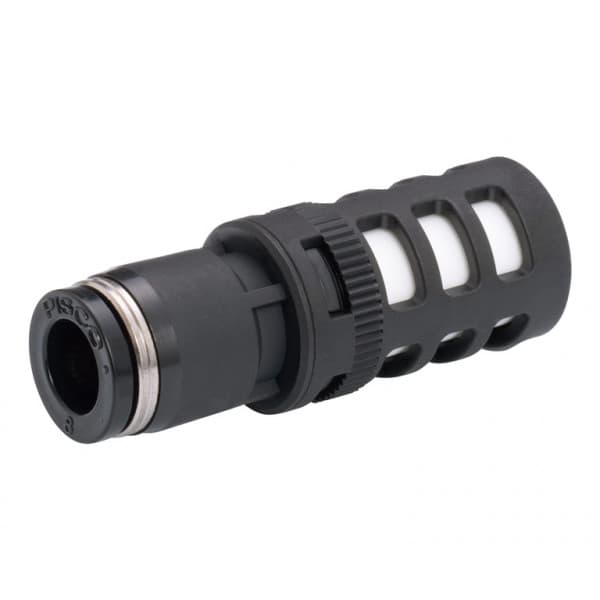

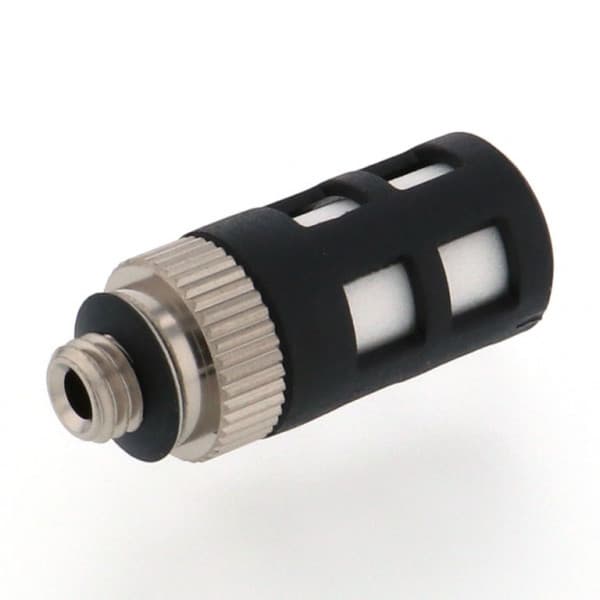

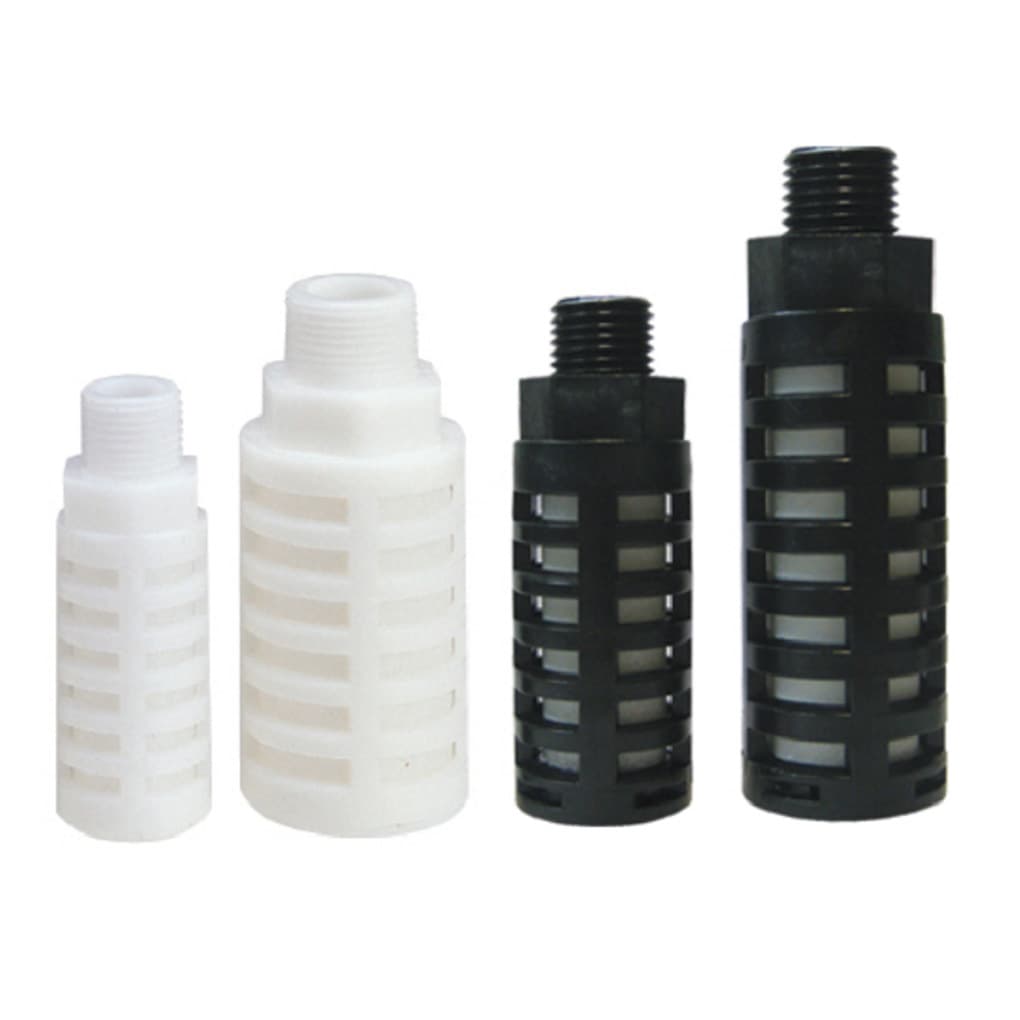

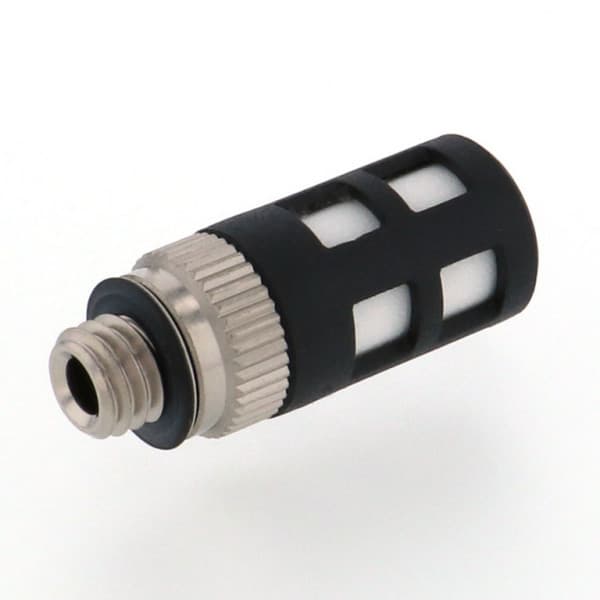

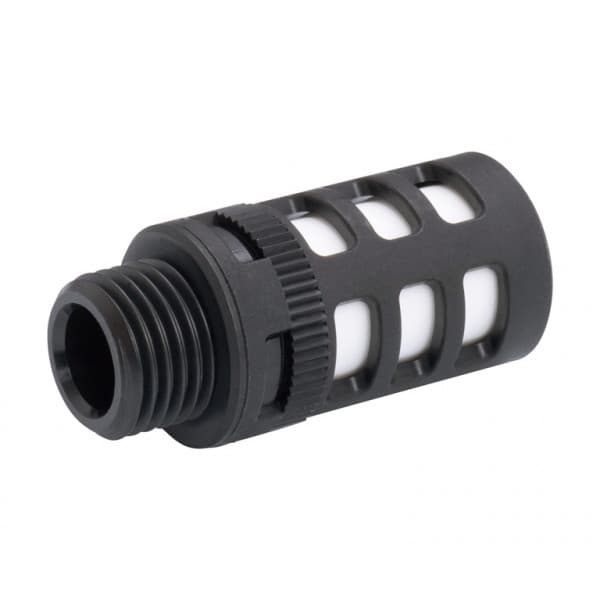

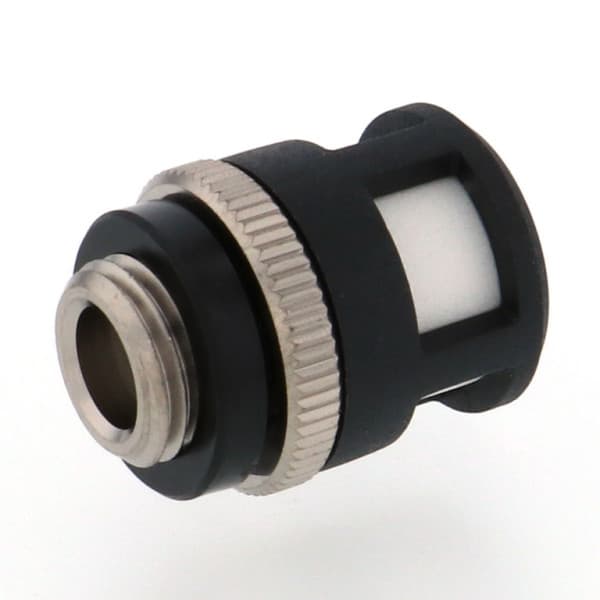

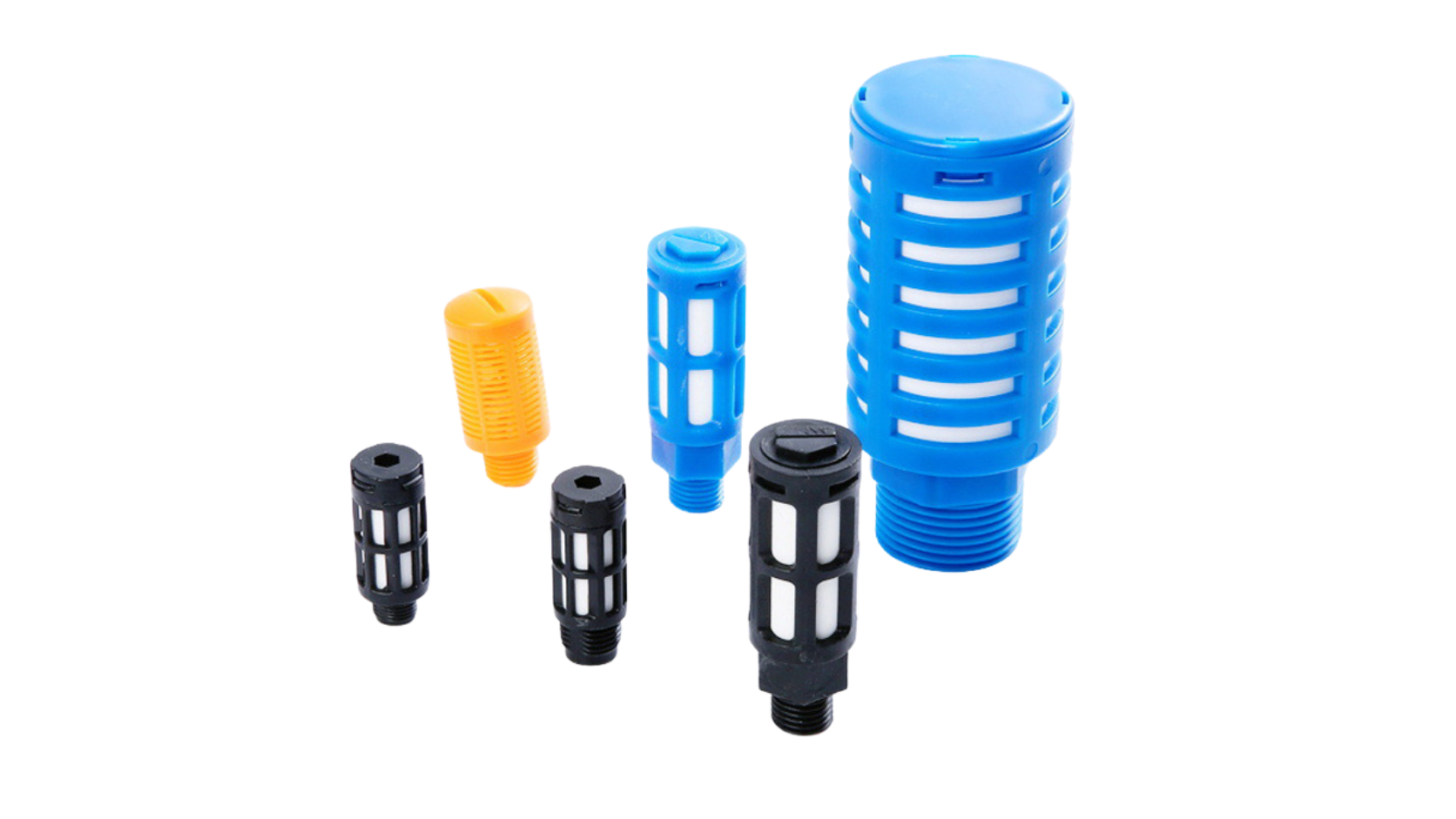

- Giảm thanh khí nén bằng Nhựa (Plastic Silencer - Mã PSU / PSE): Được sản xuất từ nhựa dẻo PBT/PVC hoặc Polyethylene xốp. Ưu điểm trọng lượng siêu nhẹ, giá thành rẻ, kháng hóa chất, không gỉ sét khi tiếp xúc ẩm mỡ. Phù hợp cho ngành y tế, sản xuất dược phẩm, thực phẩm. Các thương hiệu nổi tiếng bao gồm Pisco, CDC, Sang-A, Easun.
- Giảm thanh khí nén Inox 304 (Stainless Steel Silencer): Toàn bộ thân và lưới lọc làm từ thép không gỉ Inox 304. Khả năng kháng axit, kiềm, hóa chất ăn mòn mạnh và chịu nhiệt độ cực cao (lên đến 200°C–250°C). Chuyên dùng cho nhà máy hóa chất, xi mạ, môi trường biển.
2.2. Phân loại theo tính năng điều khiển
- Giảm thanh tiêu chuẩn (Standard Muffler): Chỉ có chức năng giảm tiếng ồn xả khí.
- Giảm thanh chỉnh dòng / Chỉnh lưu lượng (Speed Control Silencer - Mã BESL / SDC): Tích hợp thêm một vít chỉnh ren trên đầu giảm thanh. Cho phép kỹ sư vừa giảm tiếng ồn, vừa tiết lưu tinh chỉnh vận tốc khí xả để điều khiển tốc độ lùi về của xi lanh nén.
3. Cách chọn Giảm thanh khí nén đúng

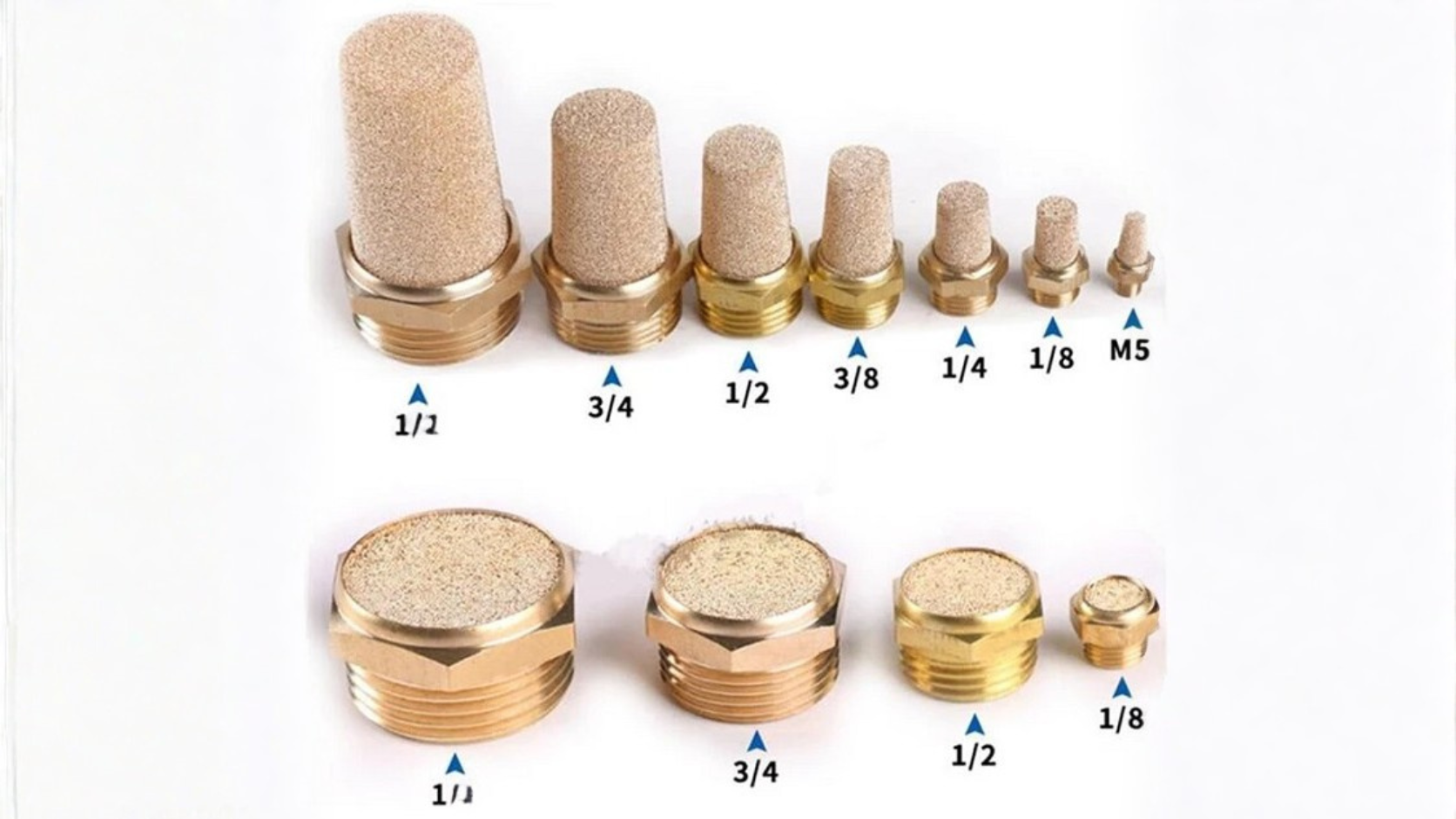

3.1. Xác định kích thước ren cổng xả của van (Exhaust Port)
Kích thước ren của giảm thanh phải trùng khớp tuyệt đối với kích thước lỗ ren cổng xả trên van điện từ hoặc thiết bị. Bảng tra cứu chuẩn kích thước ren khí nén thông dụng:
| Mã ký hiệu ren |
Đường kính ren ngoài (mm) |
Kích thước tiêu chuẩn ISO |
Thiết bị tương thích phổ biến |
| M5 |
5.0 mm |
Ren mét M5 x 0.8 |
Van điện từ nhỏ, van gạt tay mini, xilanh compact. |
| 01 (1/8") |
~ 9.6 mm |
G 1/8 inch (DN6) |
Van điện từ khí nén chuỗi 3V210, 4V210. |
| 02 (1/4") |
~ 13.0 mm |
G 1/4 inch (DN8) |
Van điện từ chuỗi 4V310, bộ lọc đôi khí nén. |
| 03 (3/8") |
~ 16.5 mm |
G 3/8 inch (DN10) |
Van khí nén lưu lượng lớn 4V410, van y xiên. |
| 04 (1/2") |
~ 20.8 mm |
G 1/2 inch (DN15) |
Cổng xả máy nén khí, van bướm khí nén lớn. |
3.2. Chọn vật liệu theo môi trường làm việc
Chọn giảm thanh **Đồng thiêu kết** cho hầu hết các máy móc cơ khí, dây chuyền đóng gói, lắp ráp ô tô. Chọn giảm thanh **Nhựa PBT/PVC** cho môi trường y tế, dược phẩm, phòng sạch. Chọn giảm thanh **Inox 304** cho môi trường tiếp xúc hóa chất ăn mòn, buồng sấy nhiệt độ cao.
3.3. Xem xét áp suất xả và lưu lượng khí xả
Màng lọc của giảm thanh phải có tiết diện xốp đủ lớn để không làm đòn nén ngược (Back pressure) lên xi lanh. Nếu luồng khí xả bị cản trở quá mức do chọn giảm thanh quá nhỏ, xi lanh sẽ bị di chuyển giật cục hoặc giảm tốc độ hành trình.
3.4. Cân nhắc tính năng tinh chỉnh tốc độ xả
Nếu hệ thống van không có van tiết lưu riêng, nên chọn dòng **Giảm thanh có vít chỉnh lưu lượng (Chỉnh ren)** để vừa giảm ồn vừa điều khiển được tốc độ chấp hành của xi lanh.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Đối chiếu chuỗi thông số kỹ thuật: Loại vật liệu (Đồng/Nhựa/Inox) → Kích thước ren (M5, 1/8", 1/4", 3/8", 1/2") → Kiểu dáng (Thường / Có nút chỉnh) → Thương hiệu (Easun, CDC, Sang-A, Pisco) → Mã SKU trên Mecsu.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Cần kiểm tra datasheet khi lắp giảm thanh cho các thiết bị yêu cầu tiêu chuẩn phòng sạch y tế hoặc nhiệt độ vận hành $>150^\circ\text{C}$. Lỗi thường gặp nhất là dùng quấn quá nhiều băng keo non (Teflon) làm bít kín lỗ khí hoặc vặn quá lực làm nứt cổ ren nhựa.
Nhu cầu sử dụng → điều kiện làm việc → xác định thông số kích thước → chọn vật liệu/tiêu chuẩn/thiết kế phù hợp → kiểm tra khả năng làm việc và tương thích → đối chiếu catalogue/bảng thông số → xác nhận đúng mã sản phẩm trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt Giảm thanh khí nén
4.1. Kỹ thuật lắp đặt vào cổng xả van khí nén
- Lau sạch bụi bẩn, dầu mỡ xung quanh chân ren cổng xả (Cổng R, S) của van điện từ.
- Quấn một lớp mỏng băng keo non (Teflon) khoảng 2–3 vòng quanh chân ren kim loại (với giảm thanh nhựa có sẵn gioăng cao su O-ring thì không cần quấn băng keo).
- Dùng tay vặn nhẹ giảm thanh vào cổng xả theo chiều kim đồng hồ để ăn khớp bước ren.
- Dùng cờ-lê ôm vào phần cổ lục giác siết thêm khoảng 1/2 đến 1 vòng vừa đủ chặt. Không siết quá lực làm nứt vỡ cổ van.
4.2. Vệ sinh và bảo dưỡng định kỳ
- Sau thời gian dài vận hành, màng xốp vi mô sẽ bị bám bẩn bởi mạt dầu mỡ và bụi mịn công nghiệp, gây tắc nghẽn lỗ xả.
- Tháo giảm thanh ra khỏi van, ngâm rửa trong dung dịch tẩy rửa nhẹ hoặc dầu hỏa.
- Dùng súng xịt khí nén xịt ngược từ bên trong ra ngoài để thổi sạch mạt bẩn tích tụ, sau đó phơi khô và lắp lại.
5. Những lỗi thường gặp khi sử dụng Giảm thanh khí nén
- Giảm thanh bị tắc nghẽn do bụi bẩn và dầu máy: Khí nén không xả ra kịp làm tăng áp suất ngược, khiến xi lanh hoạt động chậm, giật cục hoặc van điện từ bị kẹt không đảo chiều được.
- Chọn sai kích thước bước ren: Cố tình vặn giảm thanh ren hệ Mét vào cổng xả ren hệ G (BSP) làm cháy ren van khí nén.
- Dùng giảm thanh nhựa ở môi trường nhiệt độ cao: Nhiệt độ buồng sấy $>80^\circ\text{C}$ khiến chân ren nhựa bị biến dạng, méo móp và văng ra ngoài khi xả khí.
- Sử dụng cờ-lê kẹp vào màng thiêu kết để siết: Dùng lực kẹp sai vị trí làm biến dạng màng xốp thiêu kết, hỏng cấu trúc vi lỗ tiêu âm.
- Không lắp giảm thanh cho van khí nén: Khiến tiếng ồn xả khí vượt ngưỡng 90 dB, đồng thời tạo điều kiện cho bụi bẩn, mạt cơ khí chui ngược vào làm trầy xước Sealing bên trong van.
6. Giảm thanh khí nén bằng đồng thiêu kết và giảm thanh nhựa khác nhau như thế nào?
Điểm khác biệt cốt lõi nằm ở độ bền cơ học, dải nhiệt độ vận hành và tính kháng hóa chất môi trường. Giảm thanh khí nén bằng **Đồng thiêu kết (Sintered Bronze)** được đúc từ các hạt bột đồng thiếc nén nhiệt, cho khả năng chịu áp lực xả cao, chịu va đập cơ học tốt và làm việc ổn định trong dải nhiệt độ rộng (từ $-10^\circ\text{C}$ đến $150^\circ\text{C}$), chuyên dùng cho các máy móc công nghiệp nặng. Ngược lại, giảm thanh **Nhựa (PVC/PBT/Polyethylene)** có trọng lượng siêu nhẹ, giá thành rẻ, khả năng tiêu âm cực êm và chống ăn mòn tuyệt đối trước hóa chất nhẹ, tối ưu cho các dây chuyền sản xuất thực phẩm, dược phẩm, thiết bị y tế và hệ thống hóa chất nhiệt độ thường. Tùy thuộc vào yêu cầu môi trường nhà xưởng để lựa chọn dòng giảm thanh tối ưu nhất.
