Ê ke là dụng cụ đo, kiểm tra và lấy dấu dùng để xác định hoặc tạo góc vuông giữa các cạnh, bề mặt và chi tiết. Tùy thiết kế, sản phẩm có thể có dạng ê ke tam giác, ê ke chữ L, thước lá vuông góc hoặc các loại ê ke chuyên dụng cho cơ khí, mộc và xây dựng. Đây là dụng cụ quen thuộc trong xưởng cơ khí, gia công gỗ, sản xuất cửa sắt, nhôm kính, xây dựng và nhiều công việc lắp ráp.
Để chọn ê ke phù hợp, không nên chỉ nhìn vào kích thước chiều dài mà cần xem xét kiểu thiết kế, vật liệu, phạm vi sử dụng và yêu cầu về độ chính xác. Với công việc kiểm tra góc vuông trong cơ khí chính xác, cần phân biệt ê ke thông dụng với loại được nhà sản xuất công bố cấp chính xác hoặc tiêu chuẩn tương ứng. Khi các thông tin trên sản phẩm chưa đủ để xác định, nên đối chiếu catalogue hoặc thông số kỹ thuật của đúng mã sản phẩm.
1. Ê Ke là gì?
Ê ke (Square/Set Square) là dụng cụ kiểm tra, lấy dấu hoặc tạo góc, phổ biến nhất là góc 90°. Khi sử dụng, một cạnh hoặc thân tựa của ê ke được đặt áp sát vào cạnh chuẩn của chi tiết, trong khi phần lưỡi thước được dùng để kiểm tra cạnh hoặc bề mặt còn lại có vuông góc hay không.
Cấu tạo cơ bản của ê ke thường gồm phần lưỡi thước, thân hoặc cán tựa và các bề mặt chuẩn được gia công theo quan hệ góc của thiết kế. Một số sản phẩm có thêm vạch chia để hỗ trợ đo kích thước. Tùy dòng, ê ke có thể được chế tạo từ inox, thép carbon, thép hợp kim, nhôm hoặc vật liệu khác.
Trong cơ khí chính xác, các loại square chuyên dụng thường được sản xuất theo các cấp dung sai hình học nghiêm ngặt. Ví dụ, tiêu chuẩn DIN 875 phân loại độ vuông theo các cấp chính xác như Class 00, Class 0, Class 1 và Class 2 (trong đó Class 00 và Class 0 yêu cầu độ chính xác cao nhất cho phòng hiệu chuẩn hoặc gá lắp khuôn mẫu chính xác). Tuy nhiên, chỉ nên ghi sản phẩm đạt DIN 875 khi nhà sản xuất công bố rõ tiêu chuẩn và cấp chính xác tương ứng.
2. Các dòng/loại Ê Ke phổ biến

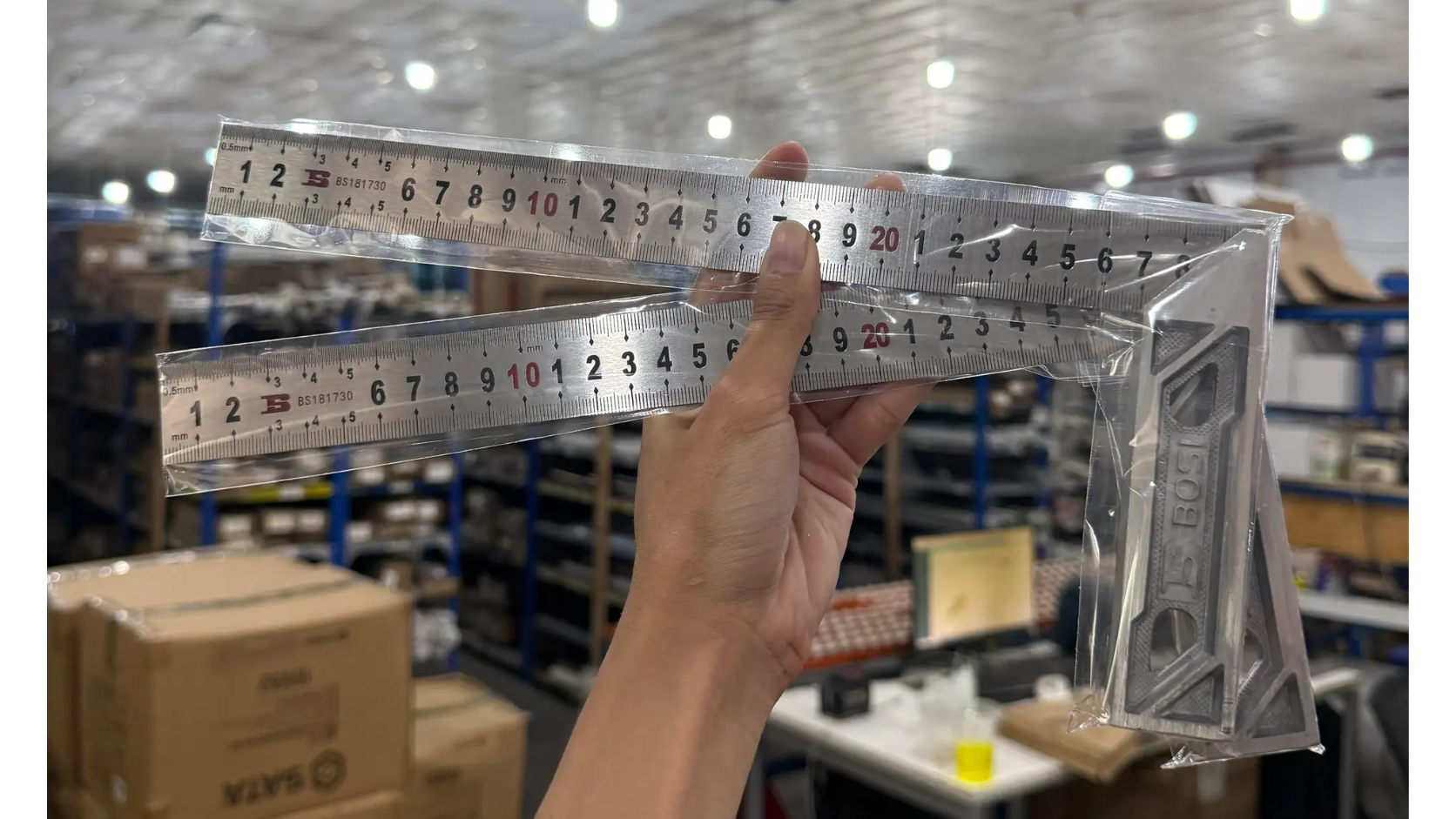

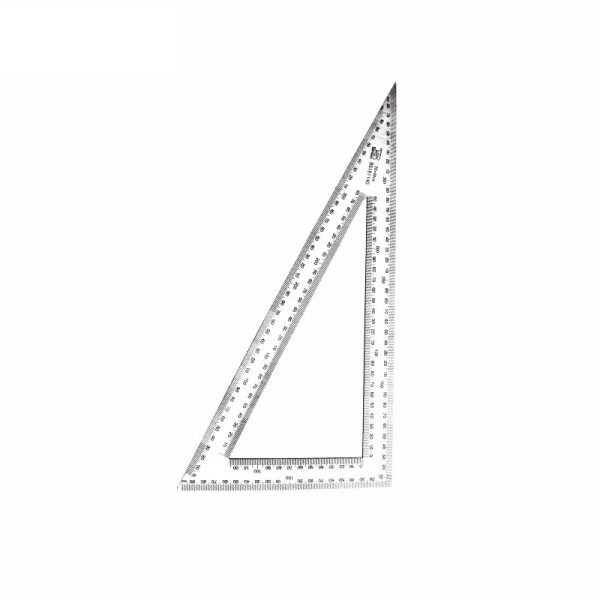

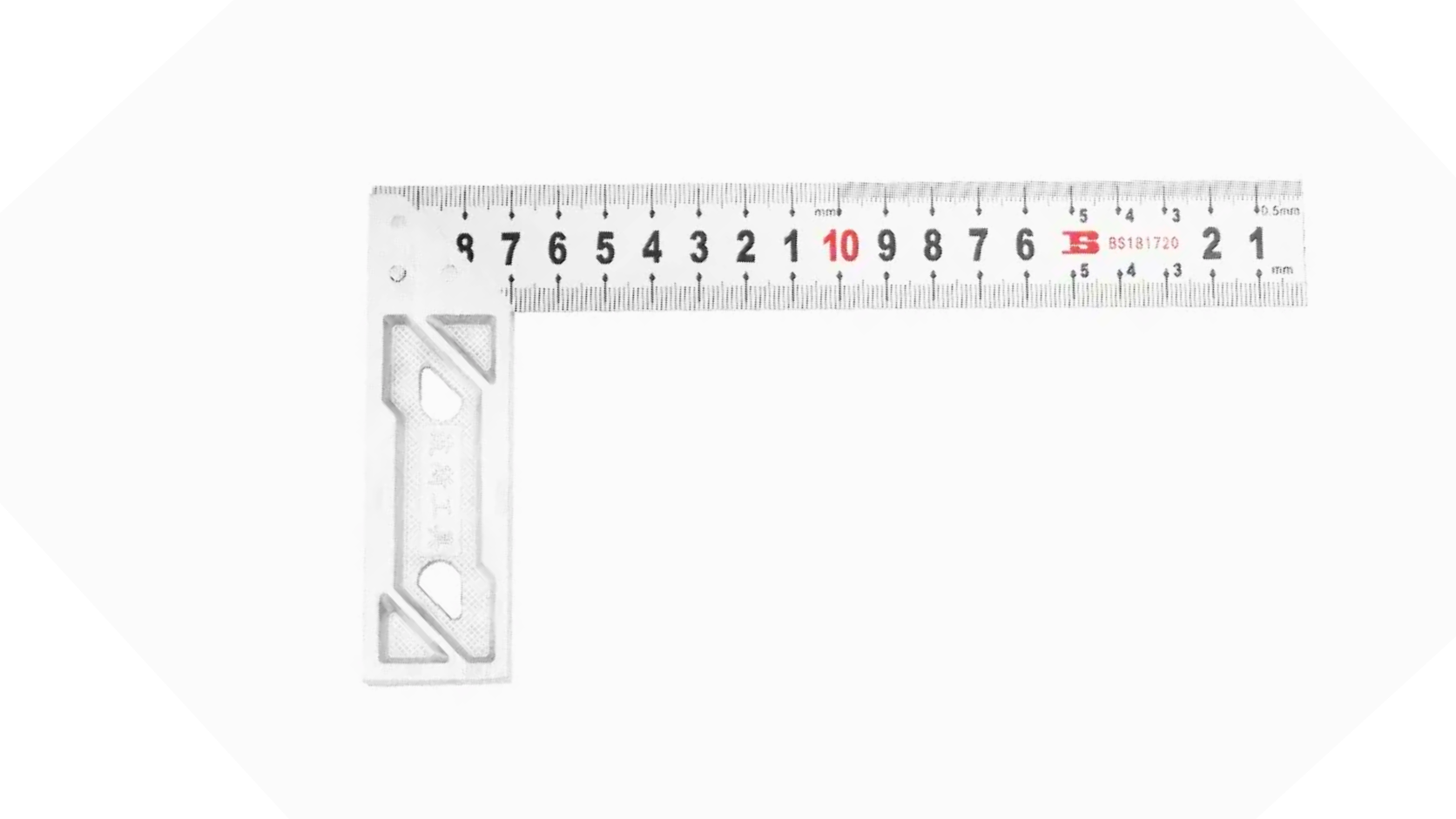

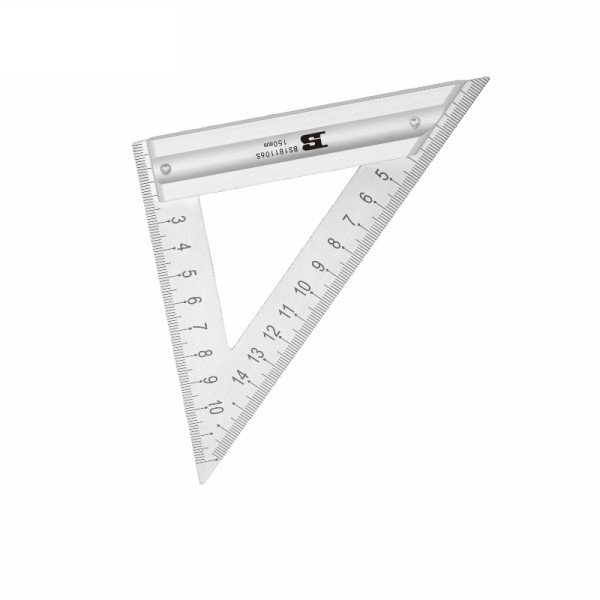

2.1. Ê ke tam giác
Ê ke tam giác có hình dạng tam giác với cạnh làm chuẩn và cạnh dùng để lấy dấu hoặc kiểm tra góc. Đây là dạng phổ biến trong công việc đo, đánh dấu và kiểm tra hình học cơ bản. Một số mẫu có đế nhôm hoặc vật liệu khác để tạo điểm tựa khi thao tác.

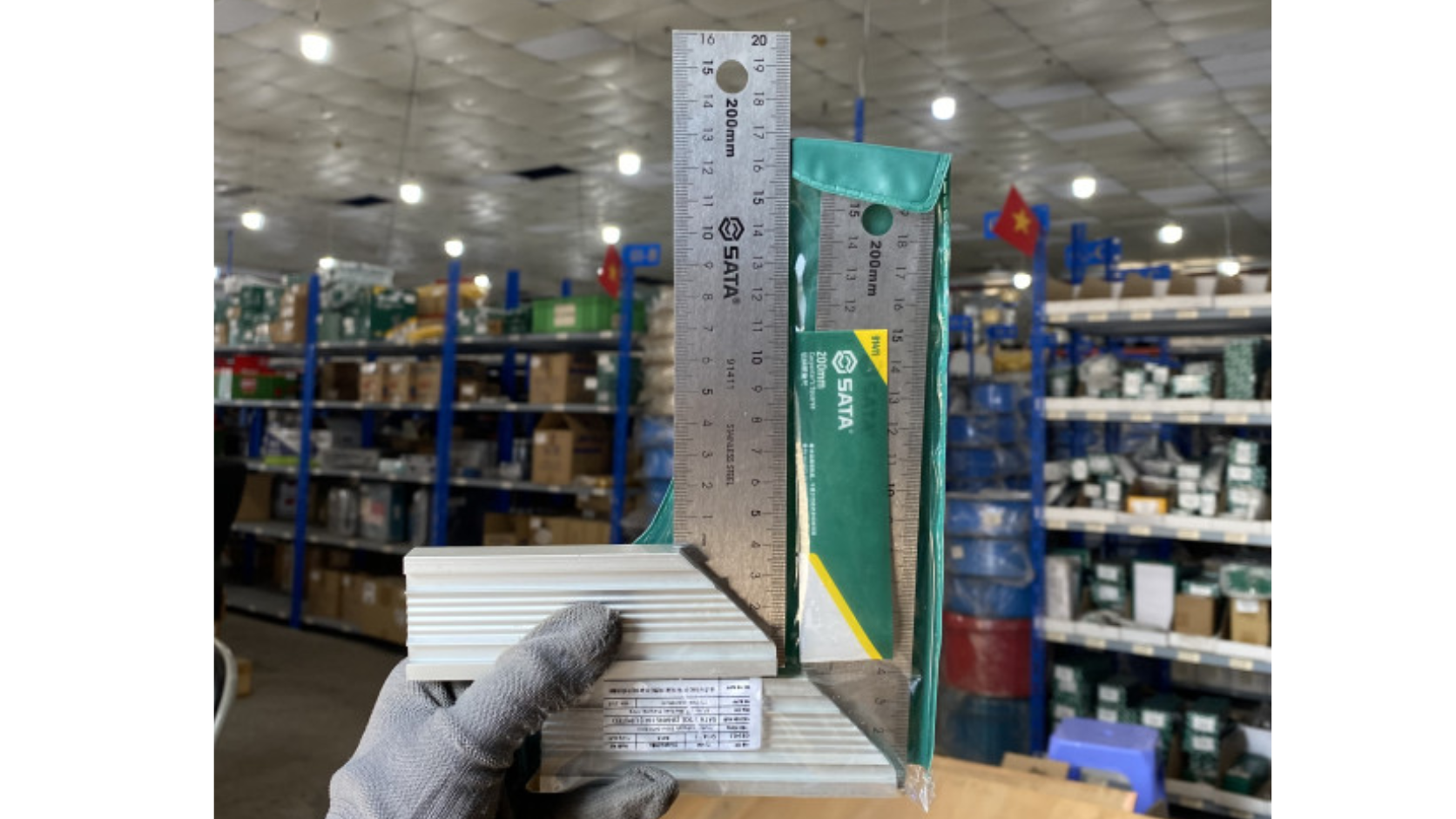

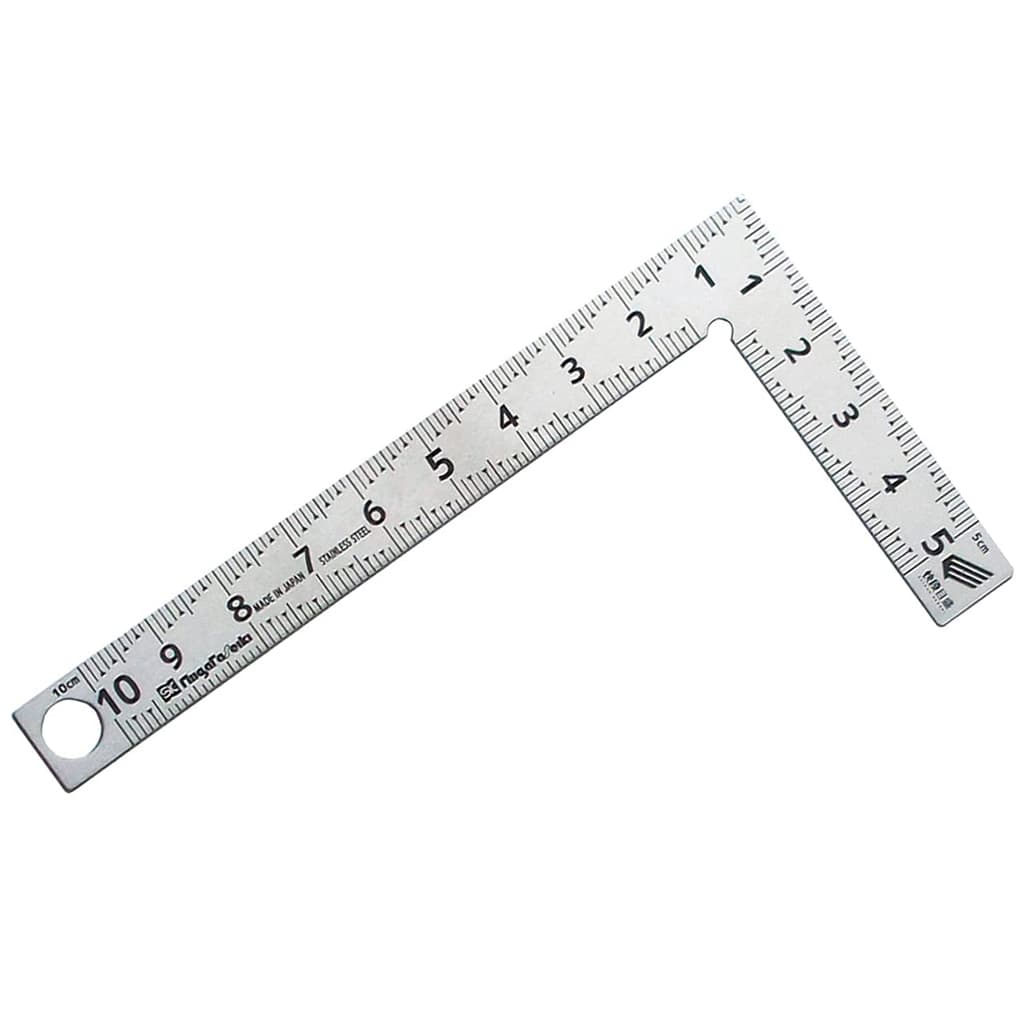

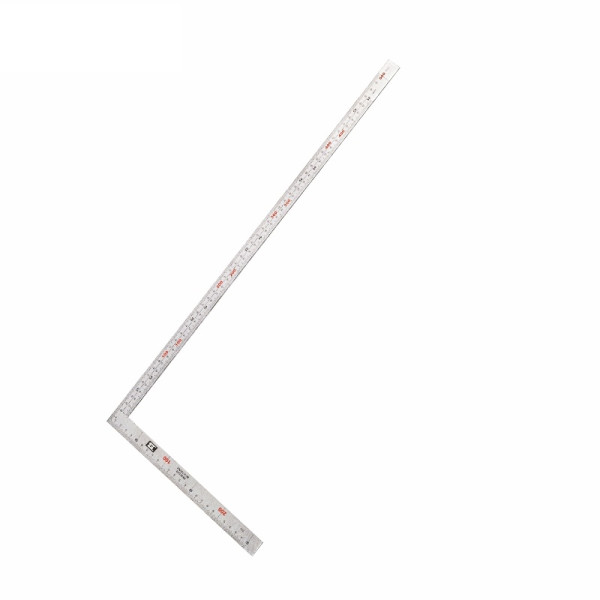

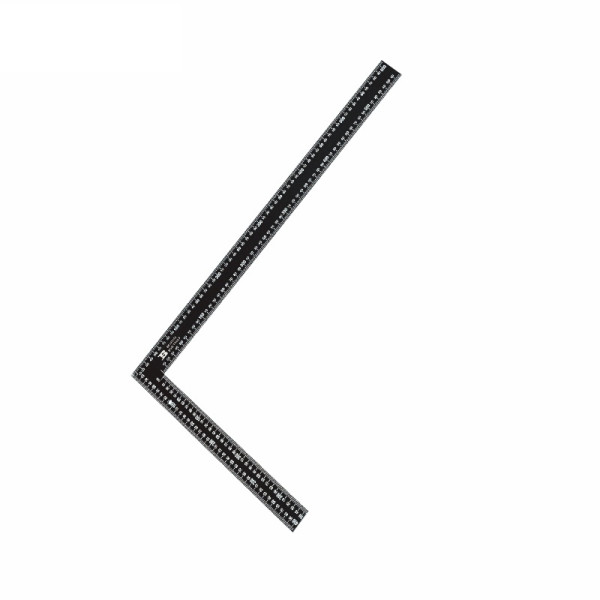

2.2. Ê ke chữ L / thước thợ mộc
Ê ke chữ L có hai cạnh vuông góc, thường được sử dụng để lấy dấu và kiểm tra góc vuông trên gỗ, thanh vật liệu, khung hoặc chi tiết có kích thước tương đối lớn. Trong danh mục hiện có các kích thước như 15 x 30 cm và 25 x 50 cm đối với dòng ê ke chữ L inox; ngoài ra có mẫu sử dụng thép đen với kích thước 40 x 60 cm.

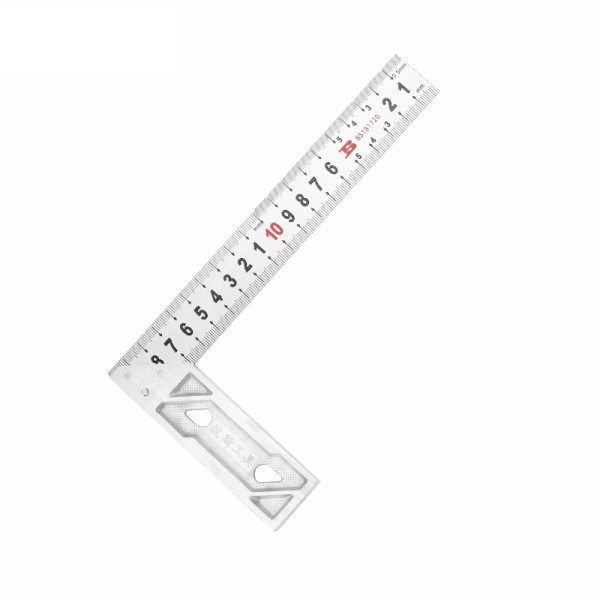

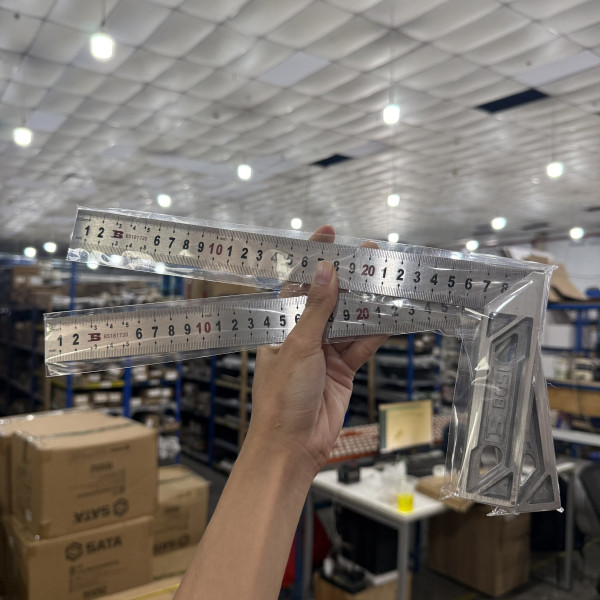

2.3. Thước lá vuông góc
Thước lá vuông góc có thiết kế dạng thước với phần làm chuẩn dùng để kiểm tra góc vuông. Dòng sản phẩm này có nhiều chiều dài khác nhau, chẳng hạn các mẫu 150 mm, 300 mm, 350 mm và 500 mm trong danh mục. Việc lựa chọn kích thước nên dựa trên phạm vi chi tiết cần kiểm tra và không gian thao tác thực tế.

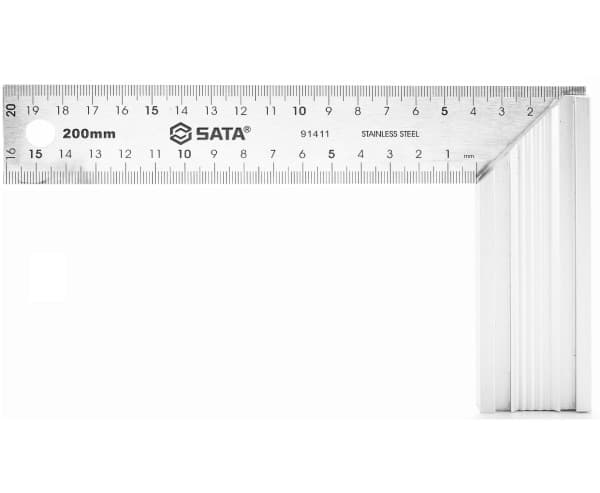

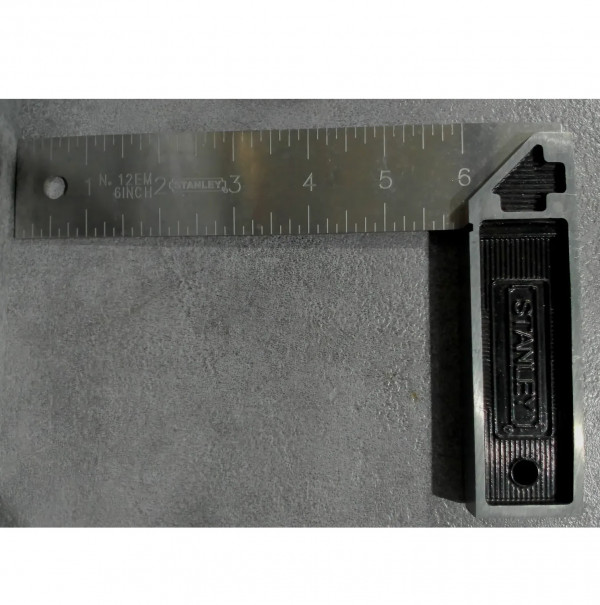

2.4. Ê ke dùng cho cơ khí chính xác (Ê ke phẳng và Ê ke có đế)
Đối với công việc yêu cầu kiểm tra độ vuông chính xác, cần phân biệt giữa ê ke phẳng (Flat Square) dùng cho bề mặt phẳng và ê ke có đế (Flange/Back Square) có phần cán dày tạo gờ tựa vuông góc vào cạnh phôi. Khi lựa chọn, cần kiểm tra đúng cấp chính xác (như Class 0, Class 1), dung sai hình học hoặc tiêu chuẩn (như DIN 875) do nhà sản xuất công bố, tránh đồng nhất ê ke phổ thông với ê ke kiểm tra chính xác.
3. Cách chọn Ê Ke đúng
Chọn ê ke đúng cần bắt đầu từ công việc thực tế thay vì chỉ dựa vào tên gọi hoặc kích thước. Một chiếc ê ke phù hợp phải có thiết kế đáp ứng cách sử dụng, kích thước đủ cho chi tiết cần kiểm tra, vật liệu phù hợp môi trường và mức độ chính xác tương ứng với yêu cầu công việc.
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước tiên cần xác định ê ke được dùng để lấy dấu, kiểm tra góc vuông, gia công cơ khí, làm mộc, xây dựng, nhôm kính hay kiểm tra chi tiết. Đây là yếu tố quyết định nên chọn dạng tam giác, chữ L, thước lá vuông góc hay ê ke chính xác chuyên dụng. Với công việc thông thường, yêu cầu có thể tập trung vào khả năng thao tác, độ bền và kích thước phù hợp; trong khi công việc kiểm tra cơ khí chính xác cần quan tâm thêm đến độ vuông và cấp chính xác của sản phẩm.
Môi trường làm việc cũng cần được xem xét. Nếu dụng cụ thường xuyên tiếp xúc với độ ẩm hoặc cần hạn chế ảnh hưởng của ăn mòn, vật liệu inox có thể phù hợp hơn tùy thiết kế. Với công việc cần dụng cụ nhẹ, một số mẫu hợp kim nhôm có thể thuận tiện khi thao tác. Tuy nhiên, lựa chọn cuối cùng phải dựa trên thông số thực tế của từng mã.
3.2. Chọn theo kích thước và thông số kỹ thuật
Kích thước là một trong những tiêu chí quan trọng nhất vì quyết định phạm vi chi tiết mà ê ke có thể tiếp cận và thao tác. Không nên hiểu kích thước lớn luôn tốt hơn; ê ke quá lớn có thể khó sử dụng trong không gian hẹp, trong khi ê ke quá nhỏ có thể không bao phủ được cạnh hoặc bề mặt cần kiểm tra.
| Thông số |
Ý nghĩa khi lựa chọn |
| Chiều dài |
Ảnh hưởng đến phạm vi kiểm tra, lấy dấu và khả năng tiếp cận chi tiết. |
| Kích thước tổng thể |
Cần phù hợp với kích thước phôi, chi tiết và không gian thao tác. |
| Kiểu kích thước |
Cần đọc đúng cách ghi của từng dòng, ví dụ chiều dài mm, kích thước hai cạnh hoặc inch. |
| Độ vuông / cấp chính xác |
Quan trọng khi ê ke được sử dụng để kiểm tra yêu cầu hình học chính xác. |
Ví dụ, trong danh mục có các mẫu thước lá vuông góc 150 mm, 300 mm, 350 mm và 500 mm. Đây là các kích thước sản phẩm cụ thể, không nên suy ra rằng mọi ê ke trên thị trường đều có cùng dải kích thước. Khi cần độ chính xác cao, ngoài kích thước phải kiểm tra thêm thông tin về cấp chính xác và dung sai của đúng model.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Vật liệu ảnh hưởng đến độ bền, khả năng chống ăn mòn, trọng lượng và độ ổn định của ê ke. Inox thường được lựa chọn khi cần khả năng chống ăn mòn tốt; thép carbon hoặc thép hợp kim có thể được sử dụng ở những sản phẩm yêu cầu độ cứng và ổn định cơ học; hợp kim nhôm có ưu điểm về trọng lượng trong một số thiết kế. Tuy nhiên, đặc tính cụ thể phụ thuộc vào vật liệu và cấu tạo của từng sản phẩm.
Nếu yêu cầu công việc liên quan đến kiểm tra độ vuông chính xác, cần kiểm tra tiêu chuẩn và cấp chính xác (Class) mà nhà sản xuất công bố. Tiêu chuẩn DIN 875 có thể xuất hiện ở các loại square 90° bằng thép dùng cho kiểm tra chính xác, nhưng không được mặc định mọi ê ke thép đều đạt tiêu chuẩn này. Tương tự, không nên dùng tên vật liệu hoặc hình dạng sản phẩm để suy đoán cấp chính xác.
3.4. Chọn theo thiết kế và khả năng làm việc
Thiết kế của ê ke quyết định cách đặt dụng cụ lên chi tiết và khả năng thao tác. Ê ke tam giác phù hợp với các công việc lấy dấu và kiểm tra hình học; ê ke chữ L tạo điểm tựa thuận tiện khi làm việc với cạnh của thanh hoặc tấm; thước lá vuông góc phù hợp với các thao tác kiểm tra góc trên phạm vi chiều dài tương ứng. Với những ứng dụng yêu cầu kiểm tra chính xác, thiết kế (phẳng hoặc có đế) và bề mặt chuẩn cần được xem xét cùng cấp chính xác của sản phẩm.
Cũng cần phân biệt khả năng làm việc của dụng cụ với điều kiện thực tế. Một ê ke có kích thước phù hợp nhưng bị cong, biến dạng hoặc bề mặt chuẩn bị hư hỏng vẫn có thể cho kết quả kiểm tra không đáng tin cậy. Vì vậy, ngoài thông số catalogue, tình trạng thực tế của dụng cụ cũng cần được kiểm tra trước khi sử dụng.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua
Trước khi đặt hàng, cần đối chiếu kích thước, kiểu thiết kế, vật liệu, phạm vi sử dụng và yêu cầu về độ chính xác. Với ê ke dùng để kiểm tra một chi tiết cụ thể, nên kiểm tra kích thước của chi tiết và không gian thao tác để tránh chọn dụng cụ quá lớn hoặc quá nhỏ. Nếu thay thế một mẫu ê ke đang sử dụng, cần đối chiếu trực tiếp chiều dài, kích thước cạnh, thiết kế, vật liệu và các thông số kỹ thuật quan trọng của mã cũ với mã mới.
Khi mua sản phẩm, nên kiểm tra tên sản phẩm, thương hiệu, model/part number, kích thước và vật liệu. Nếu yêu cầu liên quan đến tiêu chuẩn hoặc cấp chính xác, phải kiểm tra đúng thông tin mà nhà sản xuất công bố cho model đó. Không nên chỉ dựa vào tên “ê ke”, kích thước hoặc loại thước để kết luận hai sản phẩm có thể thay thế hoàn toàn cho nhau.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Catalogue hoặc datasheet nên được đối chiếu khi có nhiều model gần giống nhau, khi cần xác định cấp chính xác, tiêu chuẩn, kích thước chi tiết hoặc khi sản phẩm được sử dụng trong công việc kiểm tra kỹ thuật. Những lỗi thường gặp gồm chọn ê ke chỉ theo chiều dài, nhầm giữa ê ke phổ thông và ê ke chính xác, bỏ qua vật liệu hoặc thiết kế, hoặc mặc định sản phẩm đạt tiêu chuẩn chỉ vì có hình dạng tương ứng.
4. Hướng dẫn sử dụng & lắp đặt Ê Ke
4.1. Kiểm tra trước khi sử dụng
Kiểm tra đúng loại ê ke, kích thước và tình trạng bề mặt trước khi thao tác. Với sản phẩm dùng để kiểm tra góc vuông, cần đặc biệt chú ý các bề mặt chuẩn, tránh sử dụng dụng cụ có dấu hiệu cong, móp hoặc hư hỏng.
4.2. Chuẩn bị chi tiết và vị trí kiểm tra
Làm sạch bề mặt cần kiểm tra và đặt chi tiết ở vị trí ổn định. Bề mặt tiếp xúc nên hạn chế bụi bẩn hoặc dị vật có thể tạo khe hở giữa ê ke và chi tiết.
4.3. Đặt ê ke và thực hiện kiểm tra
Đặt thân hoặc phần đế chuẩn của ê ke áp sát vào cạnh chuẩn của chi tiết, sau đó hạ từ từ lưỡi thước xuống bề mặt cần kiểm tra. Trong kiểm tra cơ khí chính xác, người thao tác thường quan sát khe hở ánh sáng chiếu qua giữa lưỡi ê ke và phôi để phát hiện nhanh các vị trí bị lệch góc. Khi dùng để lấy dấu, giữ cố định ê ke và dùng mũi vạch hoặc bút vạch nhẹ theo cạnh làm chuẩn.
4.4. Kiểm tra sau khi thao tác
Sau khi sử dụng, kiểm tra lại kết quả theo yêu cầu công việc và bảo quản ê ke tránh va đập hoặc tác động có thể làm biến dạng bề mặt chuẩn. Với ê ke kiểm tra chính xác, cần tuân thủ hướng dẫn bảo quản và kiểm tra của nhà sản xuất.
5. Những lỗi thường gặp khi sử dụng Ê Ke
Một lỗi phổ biến là chọn ê ke chỉ dựa vào kích thước mà bỏ qua kiểu thiết kế và yêu cầu độ chính xác. Ngoài ra, bề mặt chi tiết hoặc bề mặt chuẩn của ê ke có bụi bẩn cũng có thể tạo khe hở và ảnh hưởng đến kết quả kiểm tra. Việc sử dụng ê ke đã bị cong, móp hoặc va đập mạnh cũng cần tránh, đặc biệt với dụng cụ dùng trong kiểm tra chính xác. Người dùng cũng không nên mặc định ê ke bằng thép hoặc inox là đạt một tiêu chuẩn chính xác cụ thể nếu sản phẩm không có công bố tương ứng từ nhà sản xuất.
6. Ê ke phổ thông có dùng để kiểm tra cơ khí chính xác được không?
Không nên mặc định. Ê ke phổ thông có thể phù hợp với lấy dấu và kiểm tra góc vuông thông thường, nhưng công việc cơ khí chính xác cần chọn đúng loại square có cấp chính xác và thông số kỹ thuật được nhà sản xuất công bố. Nếu yêu cầu liên quan đến DIN 875 (như Class 0 hay Class 1) hoặc dung sai hình học cụ thể, cần kiểm tra catalogue/datasheet của đúng sản phẩm thay vì chỉ dựa vào hình dạng hoặc vật liệu của ê ke.
