Dây curoa (hay còn gọi là dây đai truyền động, tiếng Anh là Belt) là một vòng dây bằng vật liệu dẻo, thường làm từ cao su tổng hợp hoặc polyurethane, dùng để liên kết cơ học giữa hai hoặc nhiều trục quay, thường chuyển động song song. Dây curoa có tác dụng truyền tải cơ năng hoặc theo dõi chuyển động tương đối giữa các puly, đảm bảo sự hoạt động trơn tru và hiệu quả của các thiết bị máy móc.
Không tìm thấy sản phẩm phù hợp bộ lọc
Hãy thử bỏ bớt hoặc thay đổi bộ lọc đang áp dụng để xem thêm sản phẩm.
Dây curoa (dây đai) là chi tiết truyền động dạng vòng kín, dùng để truyền chuyển động và công suất giữa các trục thông qua puly. So với truyền động bánh răng, hệ thống dây đai có cấu tạo tương đối đơn giản, vận hành êm và có thể bố trí khoảng cách giữa các trục linh hoạt. Tùy thiết kế, dây curoa có thể truyền động theo nguyên lý ma sát hoặc ăn khớp với puly.
Trên thị trường có nhiều dòng dây curoa như dây đai răng, dây đai thang và dây đai dẹt, với kích thước, biên dạng và vật liệu khác nhau. Vì vậy, chọn đúng dây không chỉ dựa vào chiều dài mà còn phải đối chiếu loại dây, tiết diện hoặc bước răng, kích thước puly, khoảng cách tâm, tải truyền động, tốc độ và điều kiện làm việc của máy.

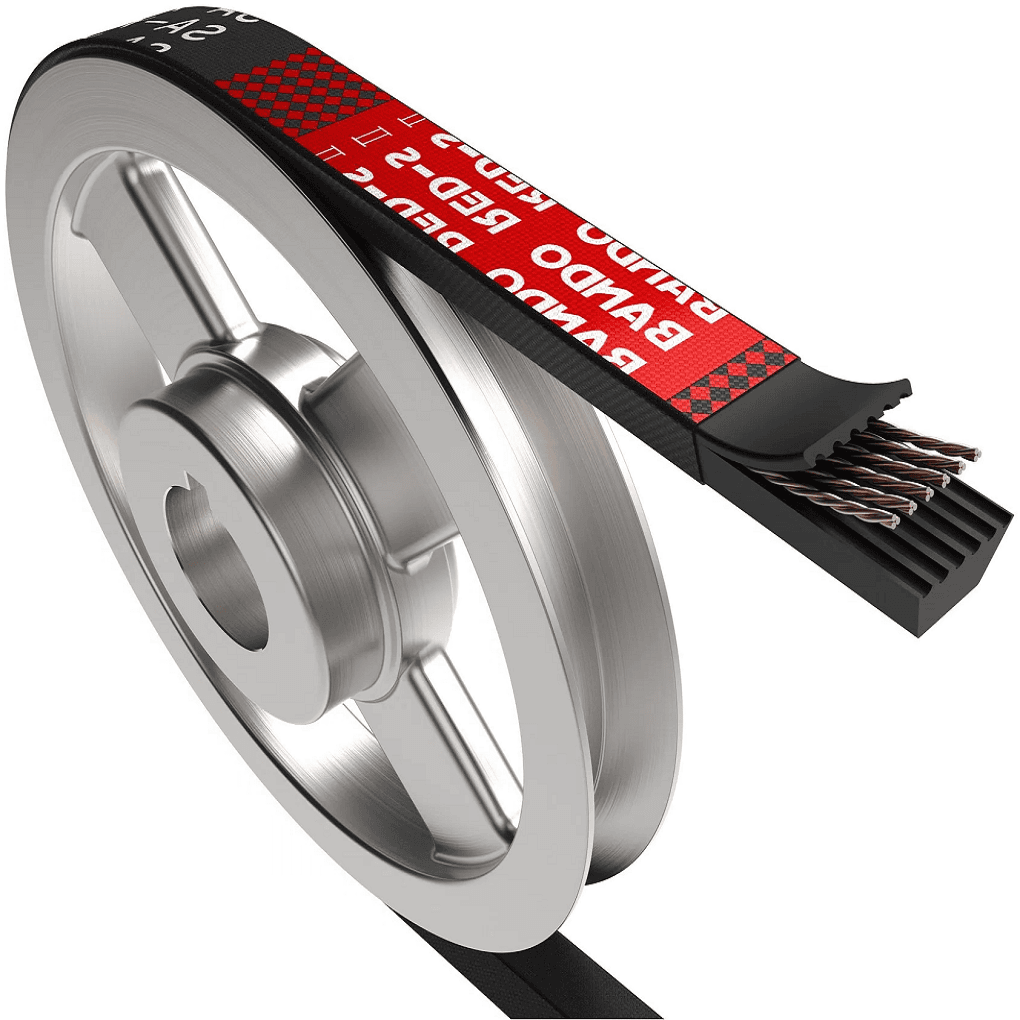

Dây curoa là một chi tiết truyền động mềm, thường có dạng vòng kín, được lắp giữa hai hoặc nhiều puly để truyền chuyển động từ trục chủ động sang trục bị động. Khi puly chủ động quay, dây đai chuyển động và kéo puly còn lại quay theo.
Về nguyên lý, dây đai có thể truyền lực theo hai dạng chính. Dây đai ma sát như dây đai thang và dây đai dẹt truyền lực nhờ lực ma sát giữa dây với bề mặt puly. Trong khi đó, dây đai răng truyền động bằng sự ăn khớp giữa răng trên dây và rãnh răng của puly, nhờ đó phù hợp với những hệ thống cần duy trì quan hệ chuyển động chính xác giữa các trục.
Cấu tạo dây curoa phụ thuộc vào từng dòng sản phẩm, nhưng nhiều loại dây đai cao su truyền động thường gồm lớp vật liệu nền và lớp bố chịu lực. Lớp bố có nhiệm vụ chịu lực kéo và duy trì hình dạng, còn phần cao su tạo thân dây, liên kết các thành phần và tiếp xúc với puly. Một số dòng còn có lớp phủ hoặc cấu trúc bề mặt riêng để đáp ứng yêu cầu truyền động cụ thể.
Dây curoa được phân loại chủ yếu dựa trên hình dạng tiết diện, cấu trúc bề mặt và nguyên lý truyền lực. Trong các hệ thống máy móc, ba nhóm phổ biến là dây đai răng, dây đai thang và dây đai dẹt.
Dây curoa răng có các răng được bố trí trên một mặt của dây và làm việc với puly có biên dạng răng tương ứng. Khác với dây đai truyền lực bằng ma sát, dây răng tạo liên kết ăn khớp giữa dây và puly nên được sử dụng trong các cơ cấu cần đồng bộ chuyển động.
Dây răng có nhiều biên dạng khác nhau như răng vuông, HTD, STD hoặc các cấu hình chuyên dụng khác. Khi thay thế, cần đối chiếu chính xác bước răng, biên dạng răng, chiều dài dây, chiều rộng dây và puly tương ứng; không nên chỉ dựa vào chiều dài để chọn sản phẩm.
Dòng dây này có thể gặp trong máy CNC, máy in, thiết bị tự động hóa, cơ cấu định vị và nhiều hệ thống truyền động cần sự đồng bộ giữa các trục.

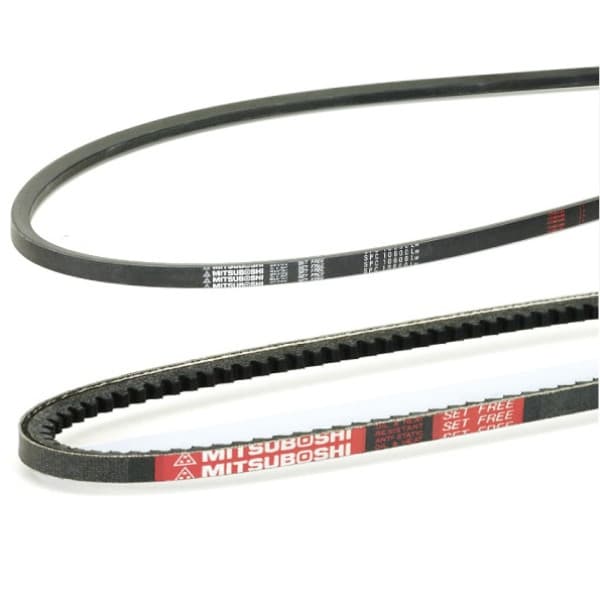

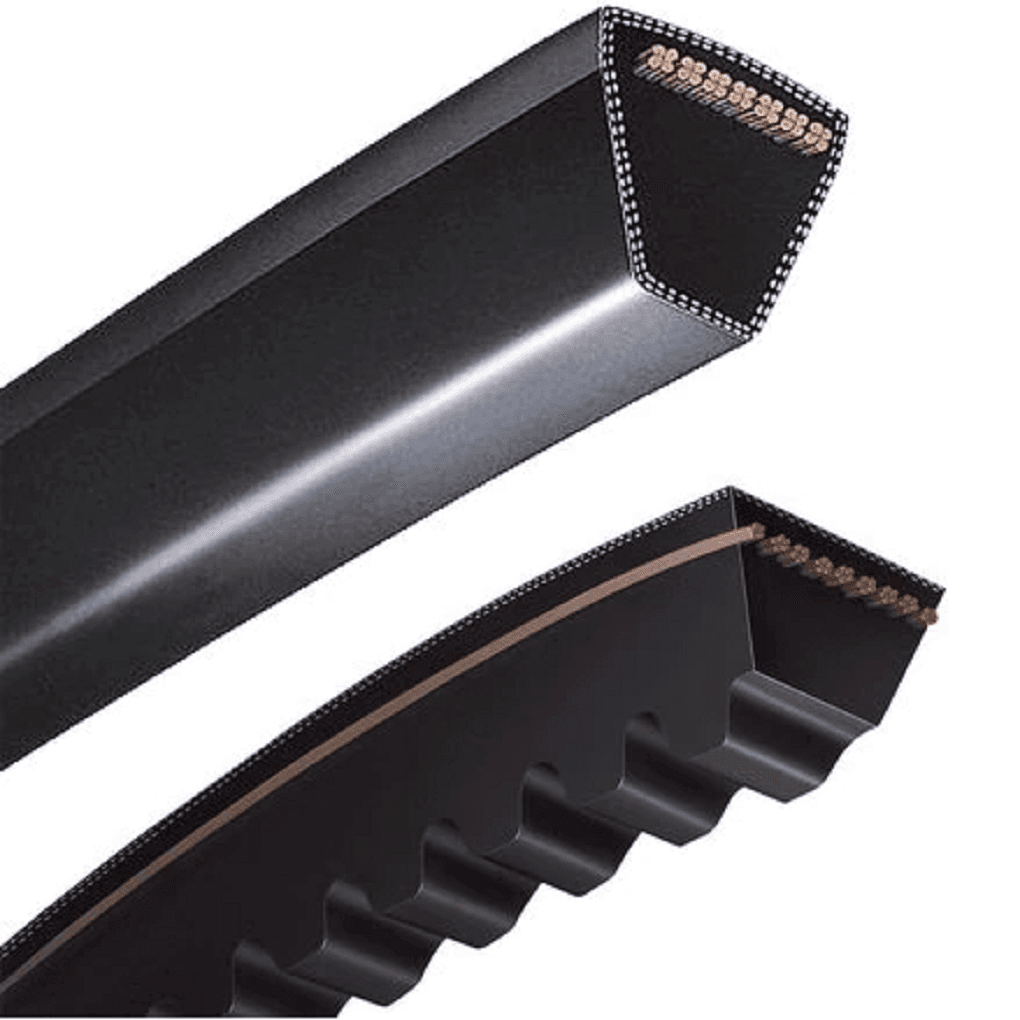

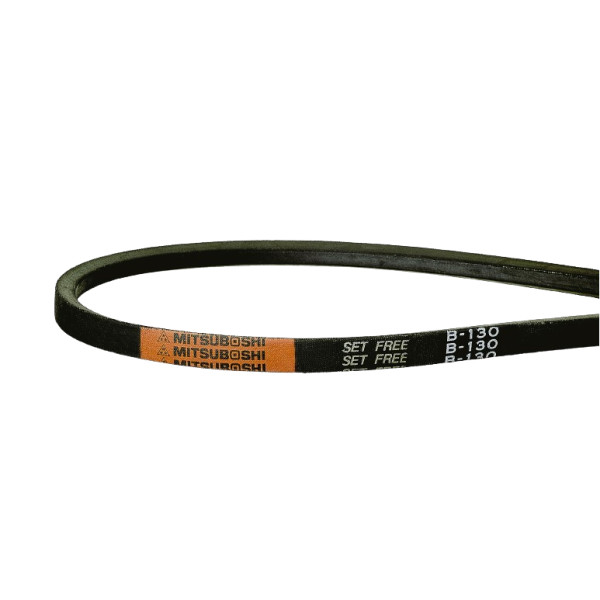

Dây curoa thang, hay dây đai chữ V, có tiết diện dạng hình thang và làm việc trong rãnh tương ứng của puly. Khi dây được căng, hai mặt bên của dây tiếp xúc với thành rãnh puly để tạo lực ma sát và truyền chuyển động.
V-Belt có nhiều dạng tiết diện và cấu hình khác nhau. Việc lựa chọn cần dựa trên đúng profile của dây và rãnh puly, cùng với chiều dài, chiều rộng, tải truyền động và tốc độ làm việc của hệ thống. Một dây có chiều dài tương đương nhưng khác tiết diện không nhất thiết có thể thay thế trực tiếp.
Dây đai thang thường được sử dụng trong máy móc công nghiệp, quạt, bơm, máy nén và nhiều cơ cấu truyền động cần truyền lực giữa các trục.
Dây curoa dẹt có tiết diện tương đối mỏng và rộng, bề mặt làm việc thường phẳng. Dây truyền lực thông qua sự tiếp xúc giữa bề mặt dây và puly, phù hợp với những hệ thống có kết cấu truyền động tương ứng.
Ưu điểm của dây đai dẹt là kết cấu đơn giản và khả năng làm việc linh hoạt trong một số bố trí truyền động. Tuy nhiên, khả năng truyền lực và độ ổn định phụ thuộc nhiều vào vật liệu, độ căng, bề mặt puly và cách bố trí hệ thống. Vì vậy, không nên đánh giá khả năng thay thế chỉ dựa trên chiều dài hoặc chiều rộng dây.
Ngoài ba nhóm phổ biến trên, dây curoa còn có thể được phân loại theo vật liệu, cấu trúc bố, biên dạng răng, chiều rộng, chiều dài và mục đích sử dụng. Cùng một nhóm dây có thể có nhiều mã khác nhau để đáp ứng tải, tốc độ, kích thước puly hoặc điều kiện môi trường riêng.
Do đó, khi tìm dây thay thế cho máy đang sử dụng, thông tin từ dây cũ, mã sản phẩm, catalogue hoặc thông số trên puly có giá trị hơn việc chọn theo tên gọi chung như “dây curoa” hoặc “dây chữ V”.
Chọn dây curoa đúng cần bắt đầu từ hệ thống truyền động thực tế thay vì chỉ đo chiều dài dây cũ. Một dây phù hợp phải đồng thời đáp ứng loại truyền động, kích thước hình học, khả năng truyền lực và điều kiện làm việc.
Trước tiên cần xác định hệ thống đang sử dụng dây răng, dây thang hay dây dẹt. Đây là bước quan trọng vì mỗi loại sử dụng puly có cấu tạo khác nhau. Dây răng phải khớp với puly răng; V-Belt phải đúng tiết diện với rãnh puly; dây dẹt phải phù hợp với bề mặt và cách bố trí puly.
Thông số cần kiểm tra tùy từng loại dây nhưng thường liên quan đến chiều dài, chiều rộng, chiều cao hoặc tiết diện. Với dây răng cần đặc biệt chú ý bước răng và số răng. Với V-Belt cần xác định đúng profile và chiều dài theo quy cách của nhà sản xuất.
Không nên lấy một thông số riêng lẻ để kết luận dây có thể thay thế. Hai dây có cùng chiều dài nhưng khác tiết diện, bước răng hoặc cấu trúc vẫn có thể không tương thích với hệ thống.
Dây và puly phải được xem như một bộ phận làm việc cùng nhau. Cần kiểm tra đường kính puly, loại rãnh, bước răng hoặc profile rãnh, chiều rộng làm việc và tình trạng bề mặt puly. Đối với dây răng, biên dạng răng của dây phải phù hợp với puly; đối với dây thang, tiết diện dây phải phù hợp với rãnh.
Tải truyền động, tốc độ quay, thời gian vận hành và mức độ thay đổi tải đều ảnh hưởng đến việc lựa chọn dây. Hệ thống có tải lớn, tốc độ cao hoặc thường xuyên tăng giảm tải không nên chỉ chọn dây theo kích thước của dây cũ mà cần đối chiếu thông số kỹ thuật của nhà sản xuất.
Ngoài ra, cần xem xét nhiệt độ, dầu, bụi, hóa chất, độ ẩm hoặc các điều kiện đặc biệt tại vị trí lắp đặt. Khả năng làm việc của từng vật liệu và từng mã dây có thể khác nhau.
Chiều dài dây cần được xác định dựa trên cấu hình truyền động thực tế, bao gồm khoảng cách tâm giữa các puly và kích thước puly. Với một số hệ thống, khoảng cách tâm có thể điều chỉnh để tạo độ căng phù hợp; với hệ thống khác, dây phải được chọn đúng chiều dài theo mã tiêu chuẩn.
Nếu không còn dây cũ, nên lấy kích thước puly và khoảng cách tâm làm cơ sở tính toán, sau đó đối chiếu với dải kích thước và quy cách của nhà sản xuất. Không nên áp dụng một công thức chiều dài duy nhất cho tất cả các loại dây vì cách xác định chiều dài có thể phụ thuộc vào loại dây và quy ước đo.
Khi đã xác định các thông số chính, bước cuối cùng là đối chiếu mã sản phẩm. Mã dây thường chứa các thông tin về loại dây, kích thước hoặc profile tùy theo quy ước của từng thương hiệu. Nếu dây dùng cho máy cụ thể, nên ưu tiên thông tin từ catalogue, bản vẽ hoặc mã dây được nhà sản xuất thiết bị chỉ định.
Nhu cầu sử dụng → xác định loại dây → kiểm tra puly và kiểu truyền động → xác định kích thước dây → đánh giá tải, tốc độ và điều kiện làm việc → đối chiếu vật liệu/cấu trúc → kiểm tra mã sản phẩm và catalogue → xác nhận đúng dây trước khi mua.Kiểm tra tình trạng puly, trục, rãnh puly và vị trí lắp đặt trước khi thay dây. Nếu puly bị mòn, biến dạng hoặc lệch vị trí, dây mới có thể nhanh chóng bị mòn hoặc làm việc không ổn định.
Đặt dây vào đúng rãnh hoặc đúng biên dạng ăn khớp của puly. Không nên dùng lực quá mạnh hoặc dụng cụ sắc để cạy dây vào puly vì có thể làm hư lớp cao su, bố chịu lực hoặc răng của dây.
Hai puly cần được căn chỉnh phù hợp để dây chạy đúng quỹ đạo. Độ căng phải theo hướng dẫn của loại dây và nhà sản xuất; căng quá mức có thể làm tăng tải lên trục và ổ bi, trong khi căng không phù hợp có thể gây trượt hoặc làm dây làm việc không ổn định.
Sau khi lắp, cần quan sát tiếng ồn, độ rung, tình trạng trượt, nhiệt độ và dấu hiệu mài mòn bất thường. Nếu phát hiện dây bị nứt, bong, mòn không đều hoặc chạy lệch, nên dừng kiểm tra nguyên nhân thay vì chỉ thay dây mới.
Điểm khác biệt quan trọng nhất nằm ở nguyên lý truyền động. Dây curoa răng truyền chuyển động thông qua sự ăn khớp giữa răng dây và puly răng, nên phù hợp với những hệ thống yêu cầu đồng bộ chuyển động. Dây curoa thang truyền lực chủ yếu nhờ ma sát giữa dây và rãnh puly, phù hợp với nhiều hệ thống truyền động thông dụng.
Vì hai loại sử dụng puly và nguyên lý truyền động khác nhau, không nên thay thế trực tiếp dây răng bằng dây thang hoặc ngược lại nếu không có thiết kế chuyển đổi phù hợp.
