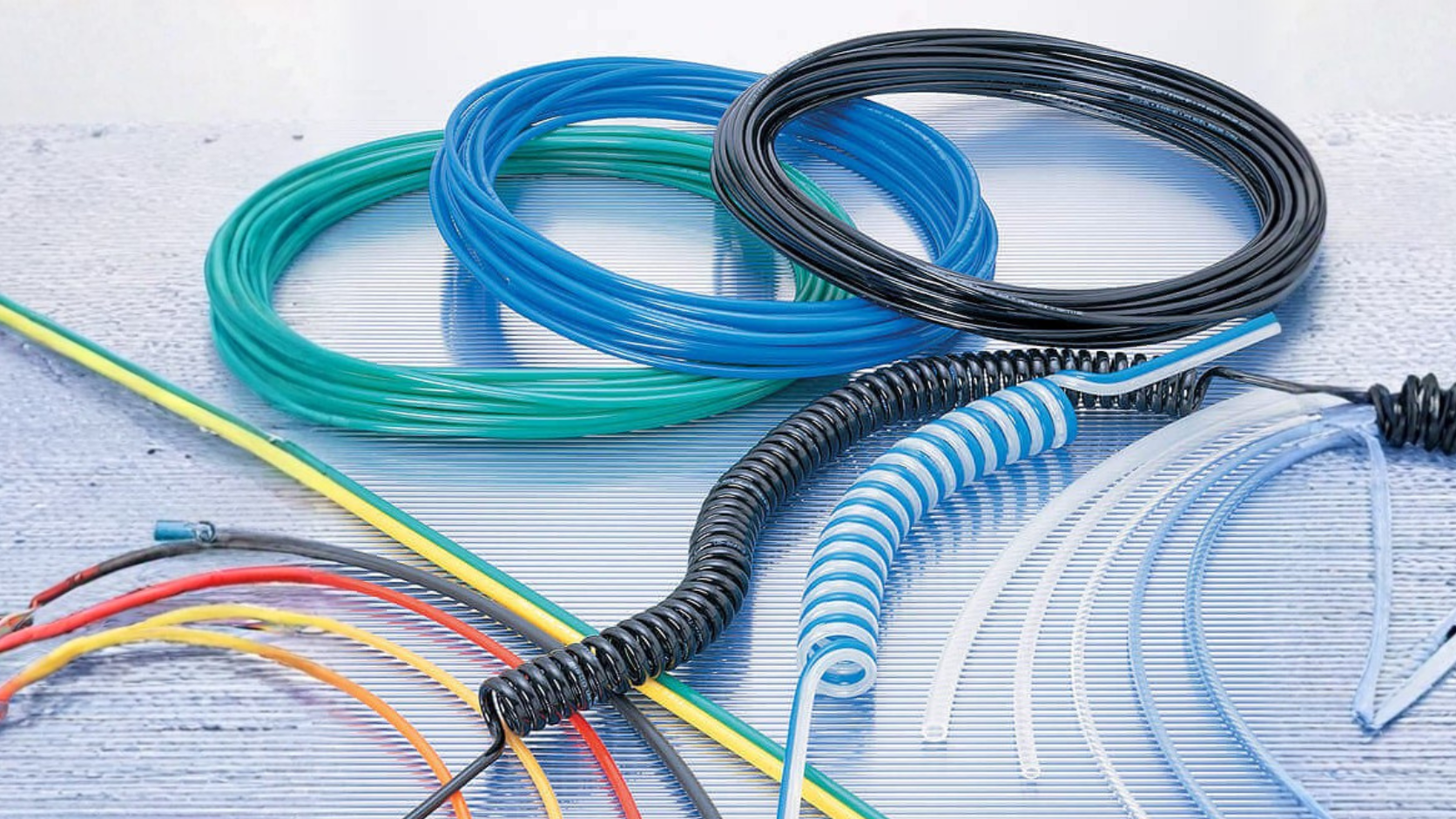

Ống khí nén, còn gọi là dây hơi khí nén, là bộ phận dùng để dẫn khí từ nguồn cấp đến các thiết bị và cơ cấu sử dụng khí nén. Tùy thiết kế hệ thống, ống có thể được làm từ PU, PE, PA, PTFE hoặc các vật liệu khác; đồng thời có dạng thẳng, dạng xoắn hoặc được tích hợp cơ cấu tự rút. Việc chọn đúng loại ống giúp đường dẫn khí phù hợp với thiết bị, điều kiện làm việc và cách bố trí thực tế.
Khi lựa chọn, không nên chỉ dựa vào tên gọi như ống phi 6, phi 8, phi 10 hay phi 12. Cần kiểm tra đường kính ngoài (OD), đường kính trong (ID), chiều dài, vật liệu, môi chất, áp suất và nhiệt độ làm việc, kiểu đầu nối cũng như yêu cầu chuyển động của đường ống. Với các ứng dụng đặc biệt hoặc khi thay thế một mã đang sử dụng, nên đối chiếu catalogue/datasheet của đúng sản phẩm trước khi mua.
1. Ống khí nén là gì?

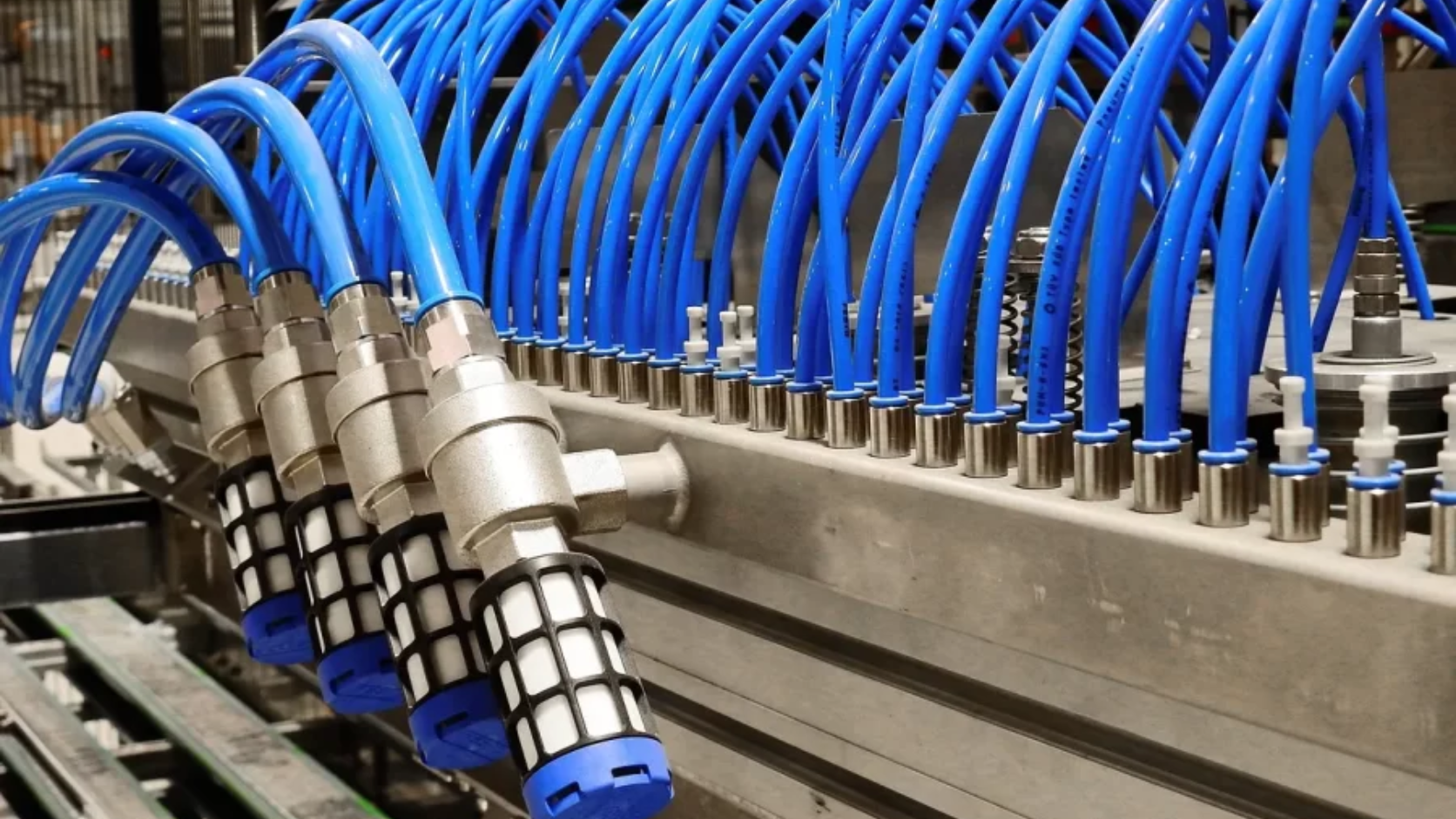

Ống khí nén là đường ống dẫn khí trong hệ thống khí nén, kết nối nguồn khí với các thiết bị như van, xi lanh, súng khí, dụng cụ khí nén và cơ cấu chấp hành. Tùy ứng dụng, ống có thể cần độ mềm cao để dễ đi dây, độ cứng nhất định để giữ hình dạng hoặc khả năng đáp ứng điều kiện nhiệt độ, áp suất và môi trường cụ thể.
Về hình dạng, dây hơi có thể là loại thẳng dùng để tạo tuyến dẫn cố định hoặc loại xoắn nhằm tiết kiệm không gian và thuận tiện cho các thiết bị cần di chuyển. Một số hệ thống còn sử dụng dây hơi tự rút để kiểm soát chiều dài dây khi không sử dụng.
Trong quá trình lựa chọn, cần phân biệt ống dẫn khí với đầu nối khí nén. Ống đảm nhiệm việc dẫn môi chất, trong khi đầu nối tạo liên kết giữa ống với van, xi lanh hoặc các bộ phận khác. Hai thành phần phải tương thích về kích thước và kiểu kết nối.

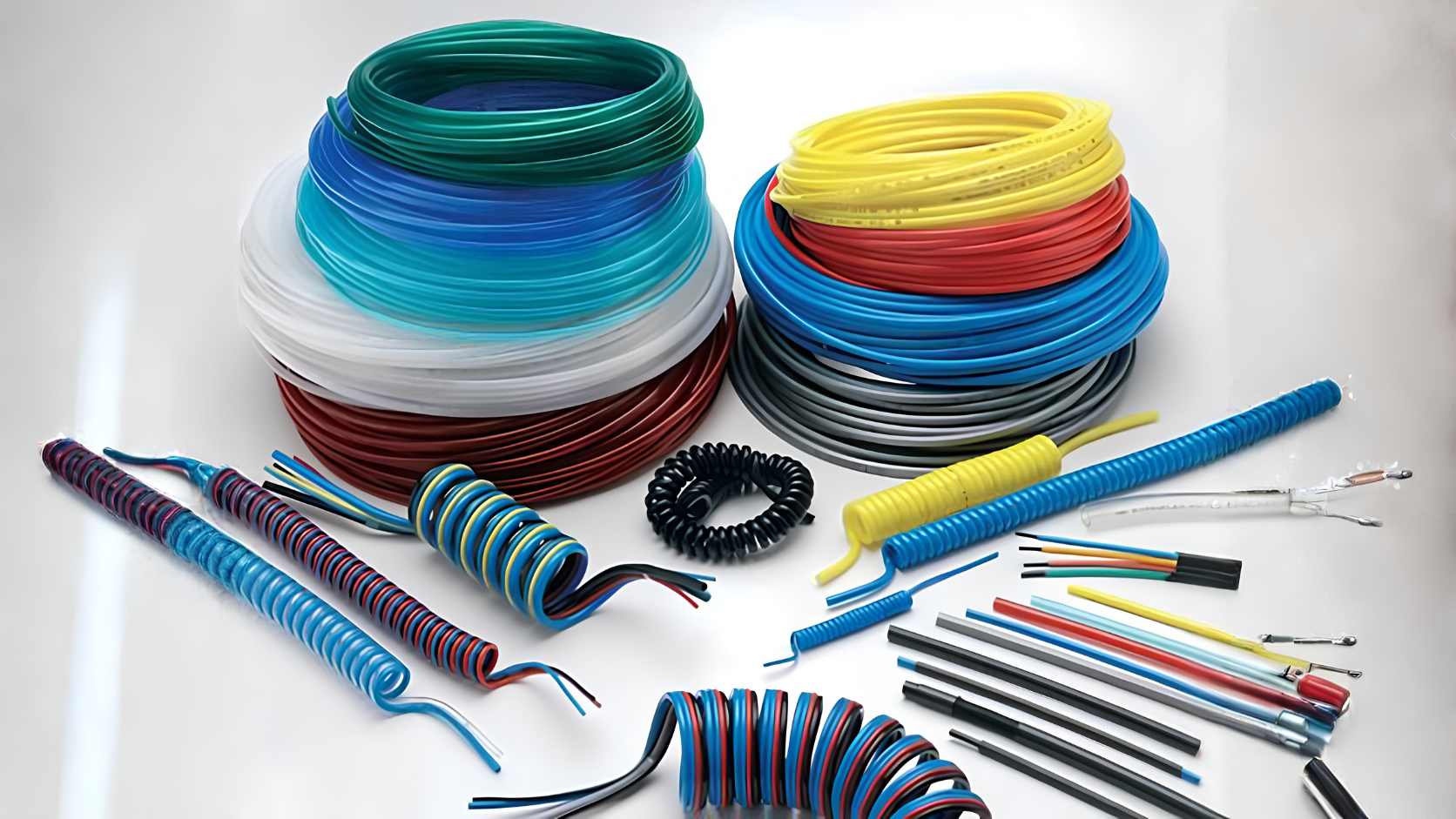

2. Các dòng ống khí nén phổ biến

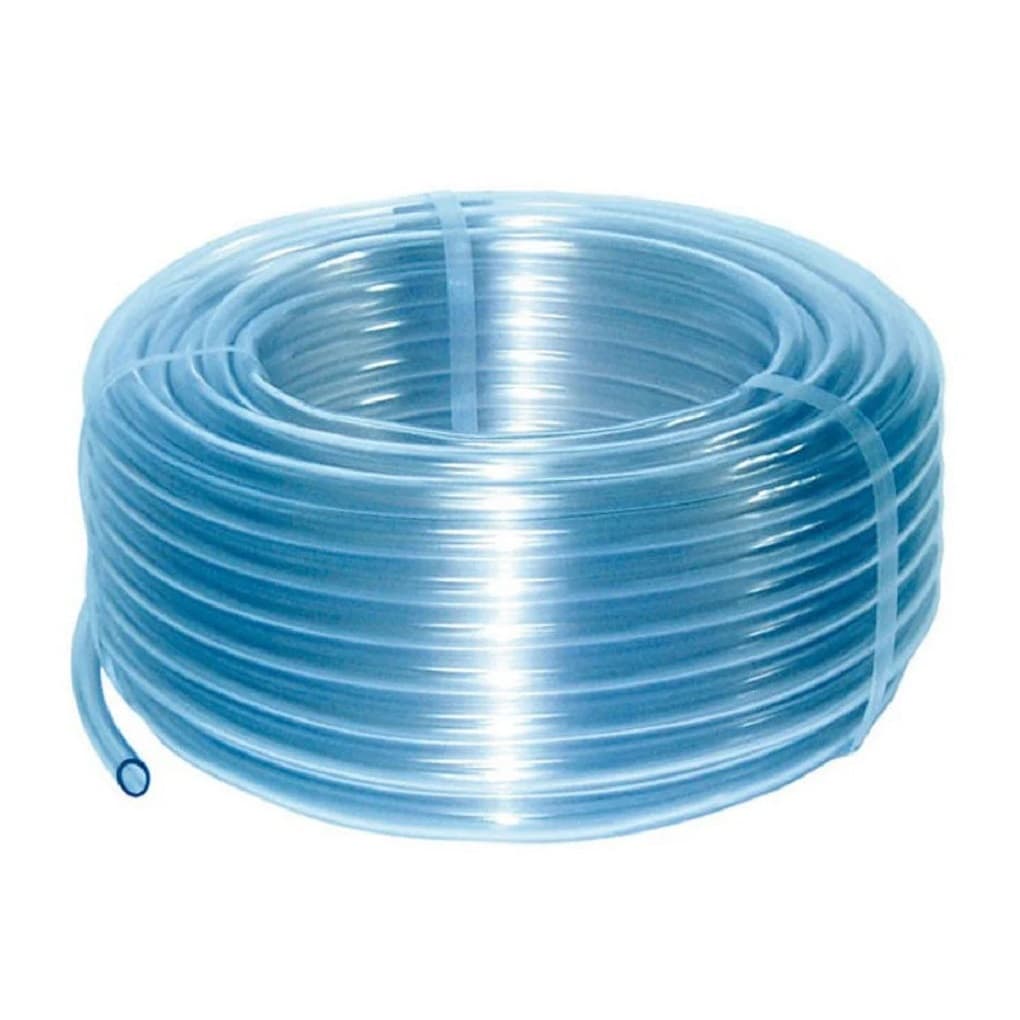

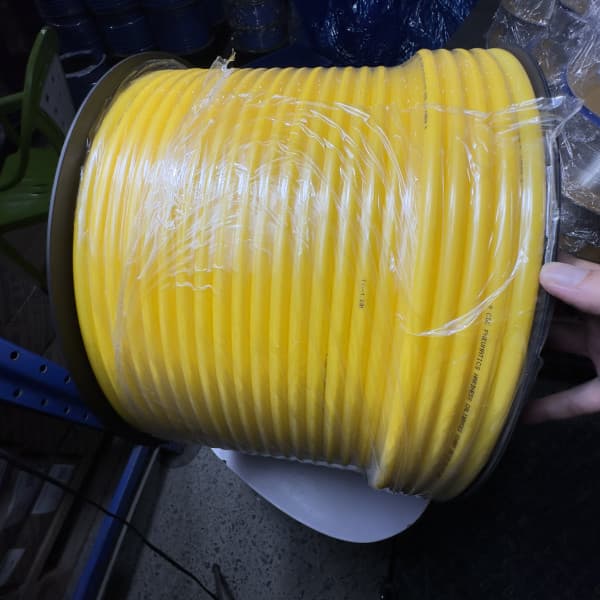

2.1. Dây hơi thẳng

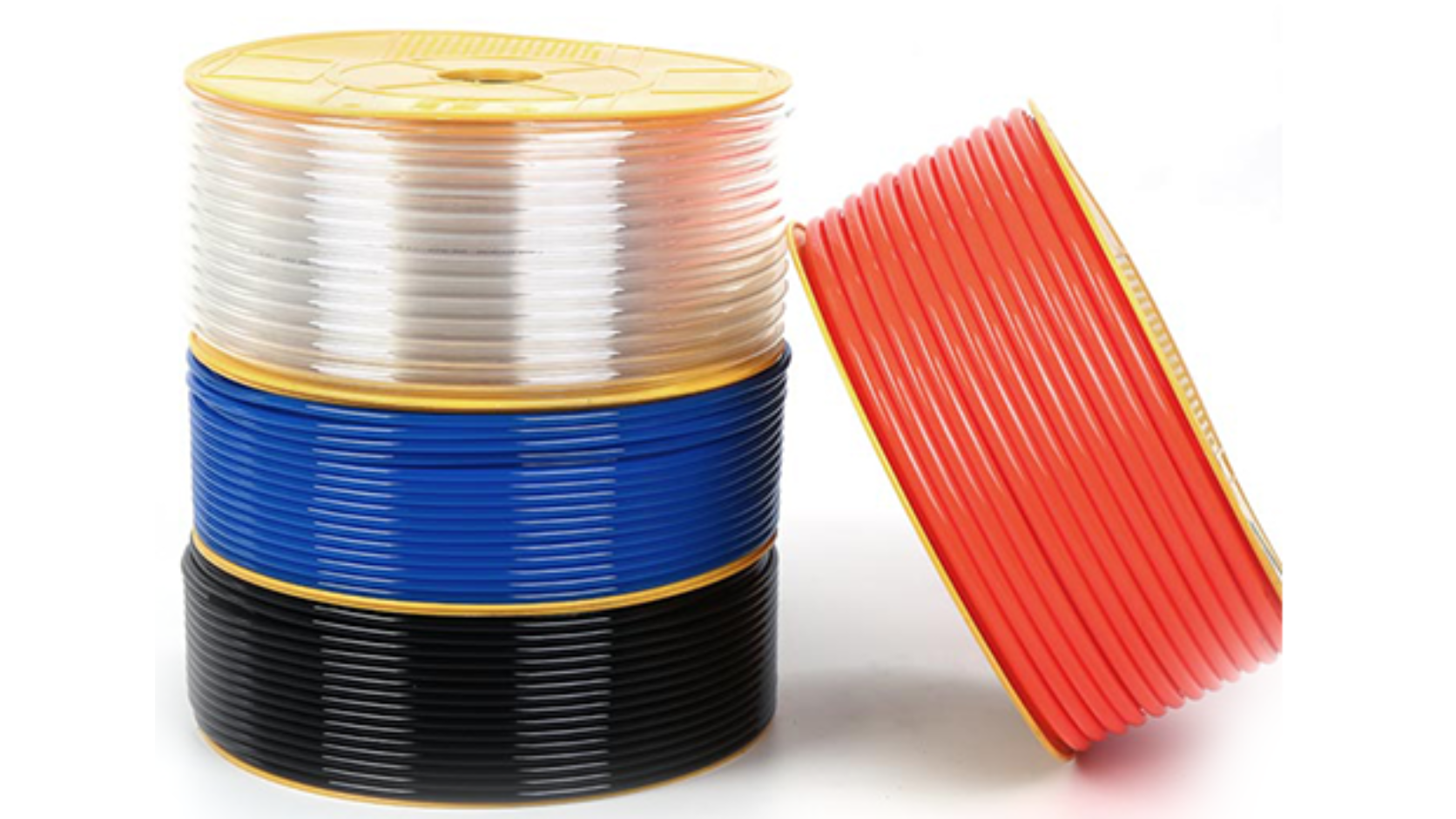

Dây hơi thẳng là dạng ống phổ biến để tạo tuyến dẫn khí giữa các thiết bị trong hệ thống. Tùy sản phẩm, dây có thể được cung cấp theo cuộn với nhiều đường kính và chiều dài khác nhau. Khi lắp đặt, chiều dài nên được lựa chọn phù hợp với khoảng cách thực tế để hạn chế đoạn dây dư và tránh tạo các vòng uốn không cần thiết.

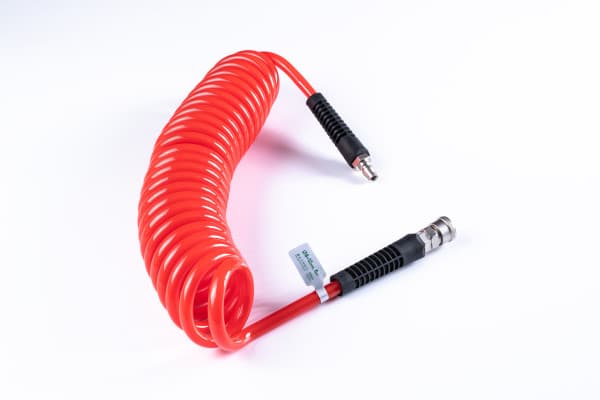

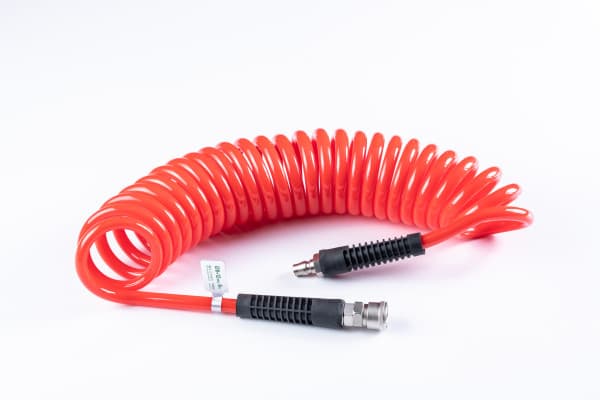

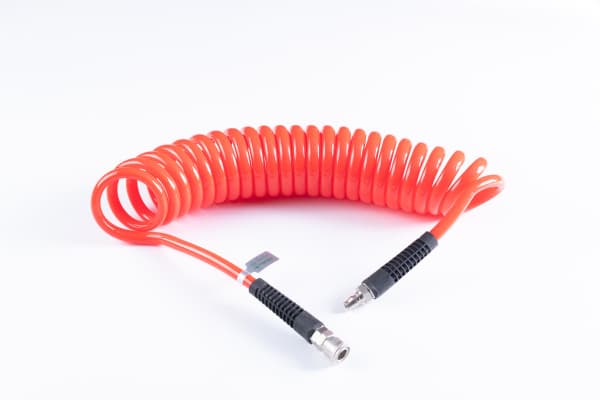

2.2. Dây hơi xoắn

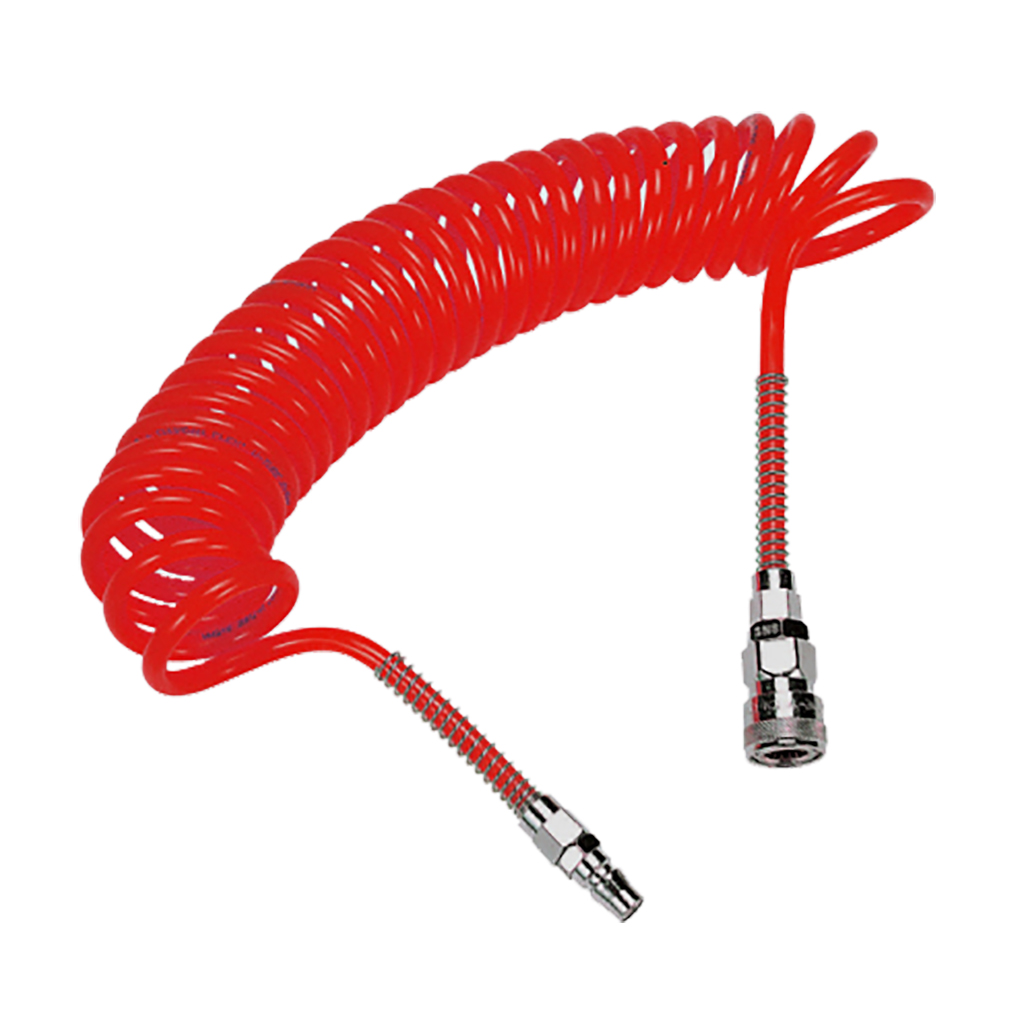

Dây hơi xoắn có dạng cuộn xoắn, có thể kéo giãn khi sử dụng và thu gọn hơn khi không cần kéo dài. Thiết kế này phù hợp với các vị trí mà dụng cụ khí nén cần di chuyển trong phạm vi nhất định, đồng thời giúp tuyến dây gọn hơn so với một đoạn ống thẳng có chiều dài tương đương.
2.3. Dây hơi tự rút
Dây hơi tự rút thường được bố trí trong cơ cấu hoặc hộp cuộn để thu dây sau khi sử dụng. Loại này phù hợp với khu vực cần kiểm soát dây dẫn và giữ không gian làm việc gọn gàng. Khi lựa chọn cần kiểm tra chiều dài làm việc, kích thước ống và thông số của cả bộ dây thay vì chỉ quan tâm đến vật liệu ống.

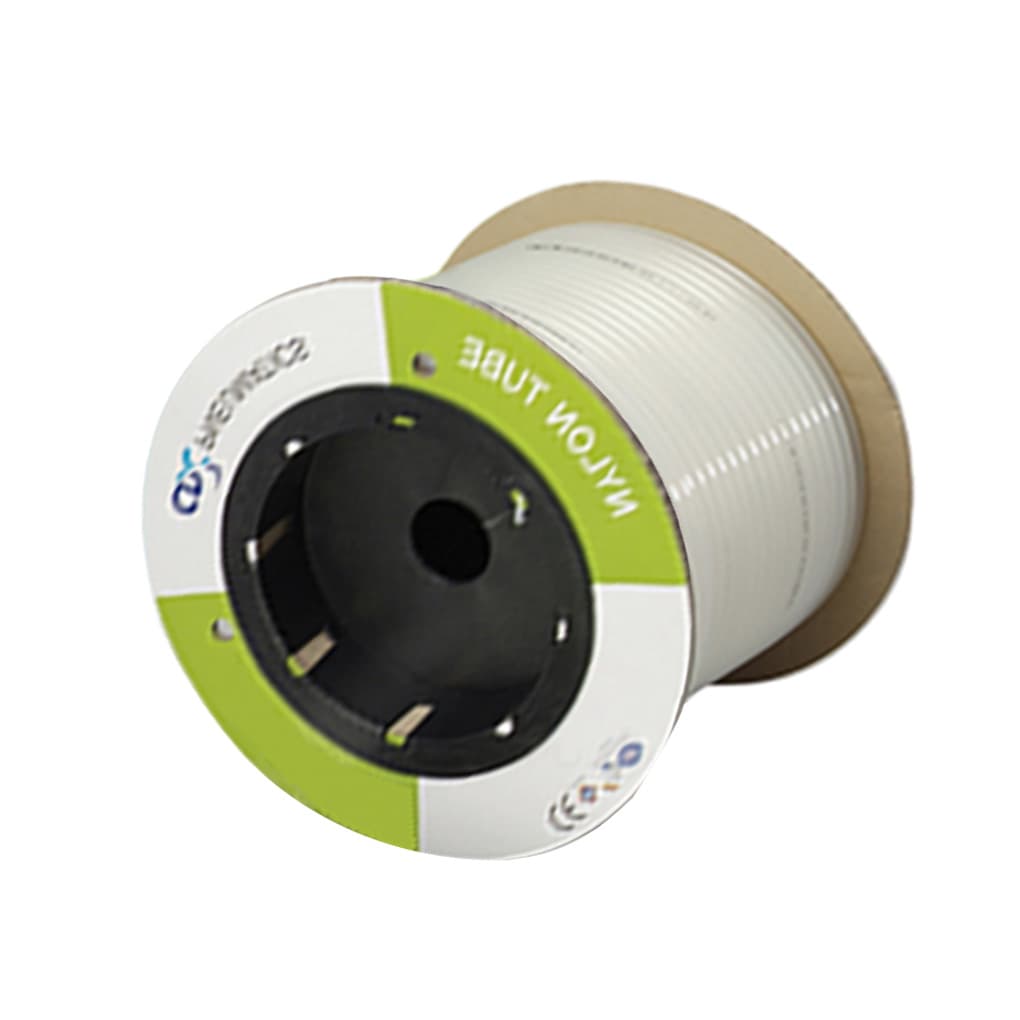

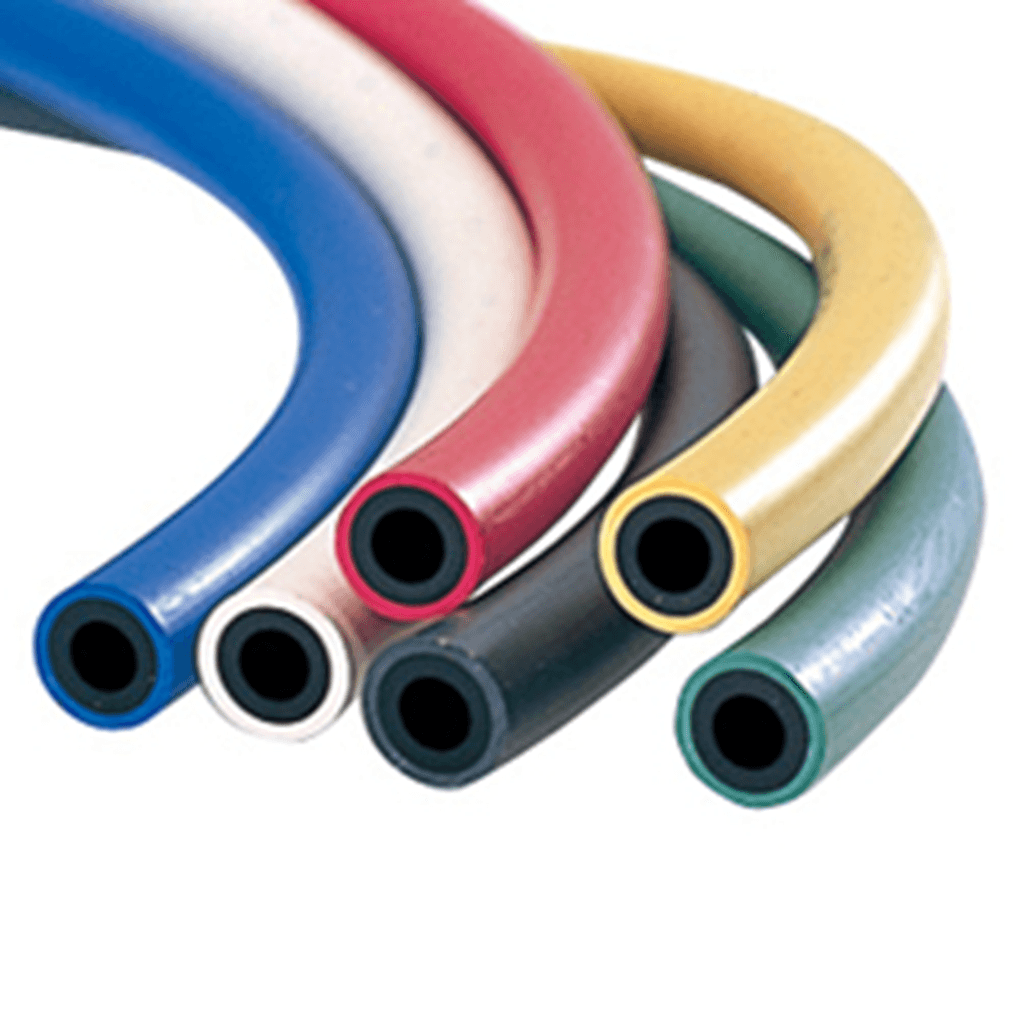

2.4. Phân loại theo vật liệu
Ống khí nén có thể sử dụng các vật liệu như PU, PE, PA và PTFE. Mỗi vật liệu có đặc tính khác nhau về độ mềm, độ cứng, khả năng chịu nhiệt, khả năng tương thích môi chất và điều kiện làm việc. Vì vậy, không nên xem một vật liệu là lựa chọn tốt nhất cho mọi hệ thống.
thiết bị sử dụng khí, môi chất, vị trí lắp đặt và cách đường ống vận hành. Một đoạn ống nối cố định giữa các thiết bị sẽ có yêu cầu khác với đoạn dây kết nối súng khí hoặc cơ cấu thường xuyên di chuyển.
Cần kiểm tra các yếu tố như:
- Loại môi chất cần dẫn.
- Áp suất làm việc của hệ thống.
- Nhiệt độ tại vị trí sử dụng.
- Khoảng cách từ nguồn khí đến thiết bị.
- Mức độ chuyển động của đường ống.
- Không gian lắp đặt và bán kính uốn cần thiết.
- Khả năng tiếp xúc với dầu, hóa chất, nguồn nhiệt hoặc tác động cơ học nếu có.
Không nên chọn ống chỉ vì kích thước vừa với đầu nối. Một loại ống có OD phù hợp vẫn có thể không thích hợp nếu vật liệu hoặc thông số làm việc không đáp ứng điều kiện của hệ thống.
đường kính ngoài (OD – Outside Diameter) và đường kính trong (ID – Inside Diameter). OD là kích thước bên ngoài của ống và thường là thông số cần đối chiếu khi chọn đầu nối dạng Push-in. ID là đường kính lòng ống, liên quan đến tiết diện dòng khí đi qua.
Ví dụ, với ống được ghi OD 8 × ID 5 mm, đường kính ngoài là 8 mm và đường kính trong là 5 mm. Không nên hiểu “ống phi 8” trong mọi trường hợp là lòng ống có đường kính 8 mm.
OD × ID của đúng mã sản phẩm.
3.3. Chọn theo chiều dài ống
Chiều dài cần đủ để kết nối các thiết bị và đáp ứng phạm vi chuyển động thực tế, nhưng không nên dư quá nhiều. Tuyến ống quá dài có thể làm tăng thể tích đường khí và góp phần làm tăng sụt áp, đặc biệt khi lưu lượng yêu cầu lớn.
Với thiết bị cố định, nên xác định tuyến đi ngắn và hợp lý. Với dụng cụ cần di chuyển, cần tính cả khoảng cách thao tác thay vì chỉ đo khoảng cách giữa hai điểm kết nối khi thiết bị ở trạng thái nghỉ.
Không nên dùng một chiều dài ống cố định cho mọi trường hợp. Nếu cần tăng chiều dài, cần xem xét đồng thời đường kính trong, lưu lượng yêu cầu và áp suất tại thiết bị cuối đường ống.
3.4. Chọn theo vật liệu, áp suất và nhiệt độ
Vật liệu quyết định một phần đặc tính cơ học và khả năng làm việc của ống. Trong các sản phẩm khí nén phổ biến, PU thường được lựa chọn khi cần độ mềm và khả năng uốn tốt; PA có thể được lựa chọn khi yêu cầu về độ cứng hoặc điều kiện làm việc của hệ thống phù hợp; PE và PTFE có những đặc tính riêng cần được đánh giá theo từng dòng sản phẩm.
Đối với áp suất làm việc và nhiệt độ, không nên sử dụng một con số chung cho toàn bộ vật liệu. Cùng là PU hoặc PA nhưng giới hạn kỹ thuật có thể khác nhau theo cấu tạo, kích thước và nhà sản xuất. Mức áp suất ghi trên catalogue của đúng mã sản phẩm mới là cơ sở để xác định khả năng sử dụng.
Đặc biệt, không nên lấy áp suất nổ làm áp suất cho phép khi vận hành. Nếu nhà sản xuất công bố cả áp suất làm việc và áp suất thử/phá hủy, hai thông số này có mục đích khác nhau và phải được phân biệt rõ.

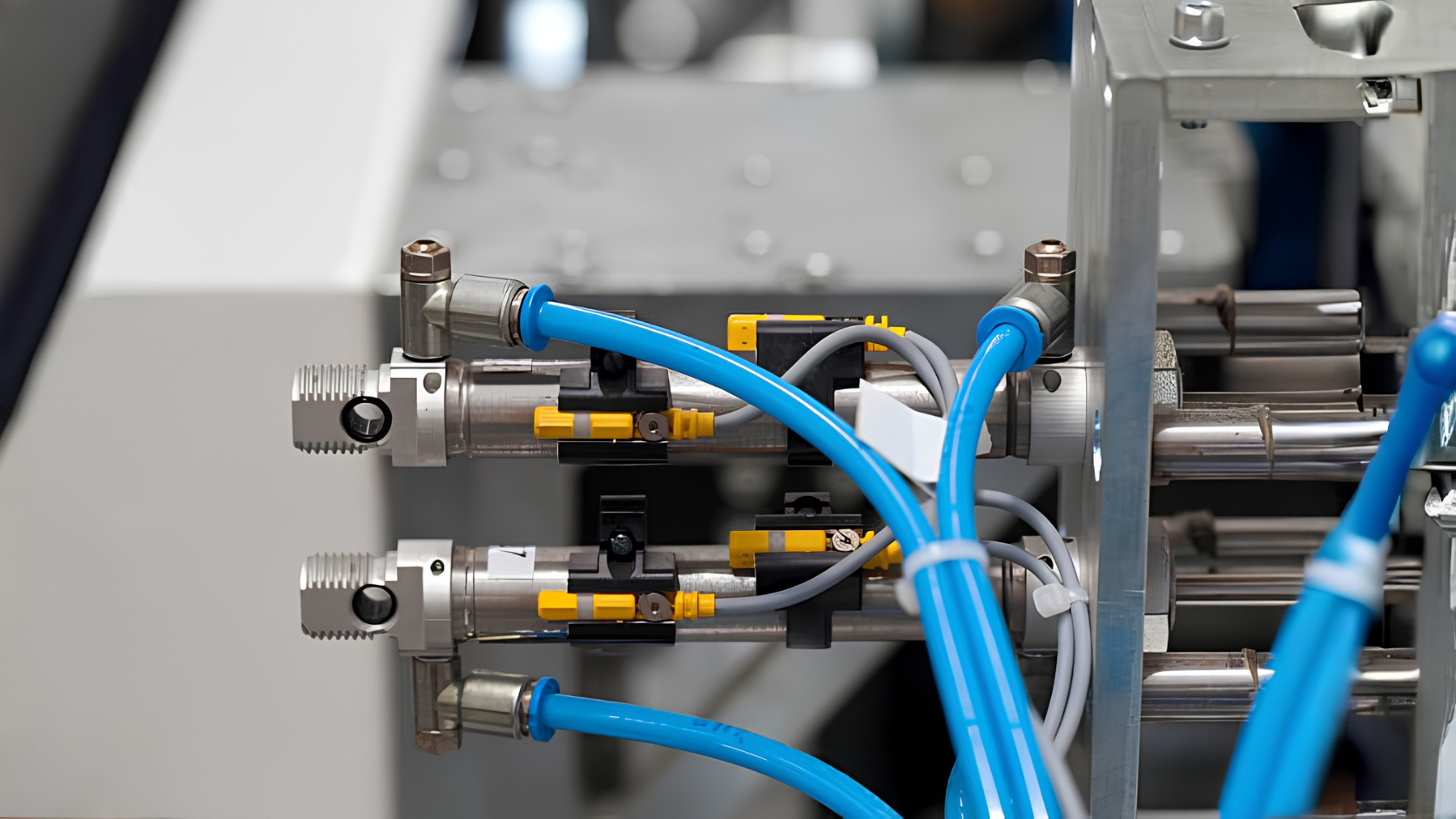

3.5. Chọn theo kiểu đầu nối và khả năng tương thích
Đối với hệ thống sử dụng đầu nối nhanh Push-in, cần kiểm tra đường kính ngoài của ống có phù hợp với đầu nối hay không. Ngoài kích thước, cần xem xét kiểu đầu nối, kích thước ren, hướng kết nối và bộ phận mà đầu nối được lắp vào.
Không nên suy ra kích thước ren chỉ từ OD của ống. Ví dụ, hai đầu nối cùng dùng cho một OD ống vẫn có thể khác nhau về ren hoặc cấu hình lắp đặt. Khi thay thế, cần đối chiếu đúng model đầu nối và thông số của thiết bị liên quan.
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên kiểm tra catalogue hoặc datasheet khi hệ thống có áp suất cao, nhiệt độ đặc biệt, môi chất khác khí nén, yêu cầu chuyển động liên tục, cần chống hóa chất hoặc cần thay thế một mã ống đang sử dụng.
Các lỗi thường gặp gồm:
- Hiểu “phi 8” là đường kính trong 8 mm mà không kiểm tra OD × ID.
- Chọn ống theo OD nhưng không kiểm tra ID và yêu cầu lưu lượng.
- Dùng thông số áp suất hoặc nhiệt độ của một model cho model khác.
- Chọn ống mà không kiểm tra tương thích với đầu nối.
- Dùng ống cho nước, dầu hoặc hóa chất chỉ vì vật liệu có tên PU, PE hoặc PA.
- Chọn chiều dài quá ngắn gây căng dây hoặc quá dài gây dư và khó bố trí.
Nhu cầu sử dụng → điều kiện làm việc → xác định OD × ID → chọn vật liệu phù hợp → kiểm tra áp suất và nhiệt độ → chọn chiều dài và bán kính uốn → kiểm tra đầu nối/tương thích → đối chiếu catalogue hoặc datasheet → xác nhận đúng mã sản phẩm trước khi mua.
4. Hướng dẫn sử dụng & lắp đặt ống khí nén
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng mã ống, kích thước OD × ID, vật liệu và tình trạng bề mặt. Đồng thời xác nhận đầu nối sử dụng phù hợp với đường kính ngoài của ống.
4.2. Chuẩn bị
Xác định tuyến đi ống trước khi cắt. Chuẩn bị dụng cụ cắt phù hợp để tạo đầu cắt thẳng, sạch. Tránh bố trí ống tại vị trí dễ bị kéo căng, ép, cọ xát hoặc tiếp xúc với nguồn nhiệt vượt giới hạn của sản phẩm.
4.3. Lắp đặt & sử dụng
Cắt ống vuông với thân ống, sau đó đưa ống vào đầu nối theo đúng hướng dẫn của fitting. Không bẻ gập ống ngay sát đầu nối và không ép ống vào đầu nối sai kích thước.
4.4. Kiểm tra sau khi lắp
Kiểm tra các vị trí kết nối trước khi đưa hệ thống vào vận hành. Nếu xuất hiện rò rỉ, ống bị tuột hoặc biến dạng tại đầu nối, cần kiểm tra lại kích thước, cách cắt và khả năng tương thích của ống với fitting.
5. Những lỗi thường gặp khi sử dụng ống khí nén
Chọn sai kích thước: chỉ nhìn vào “phi” mà không kiểm tra OD × ID có thể dẫn đến sai đầu nối hoặc không đáp ứng yêu cầu dẫn khí.
Không kiểm tra điều kiện làm việc: sử dụng áp suất hoặc nhiệt độ vượt giới hạn của đúng model có thể ảnh hưởng đến độ bền và độ an toàn của đường ống.
Uốn quá mức: bán kính uốn quá nhỏ hoặc gập ống tại một điểm có thể làm biến dạng tiết diện và ảnh hưởng đến dòng khí.
Dùng sai môi chất: không nên mặc định mọi loại ống khí nén đều dùng được với nước, dầu hoặc hóa chất. Khả năng tương thích phải được xác nhận theo từng sản phẩm.
Thay thế không đúng mã: hai loại ống có cùng OD chưa chắc có cùng ID, vật liệu hoặc giới hạn kỹ thuật. Khi thay thế cần kiểm tra đầy đủ thông số.
6. OD của ống khí nén có quan trọng hơn ID khi chọn đầu nối?
Khi chọn đầu nối Push-in, OD là thông số đặc biệt quan trọng vì đầu nối phải giữ và làm kín theo đường kính ngoài của ống. Tuy nhiên, OD không thay thế cho ID trong việc lựa chọn toàn bộ hệ thống. ID ảnh hưởng đến tiết diện lòng ống và khả năng dẫn khí, vì vậy cần kiểm tra cả hai thông số cùng với áp suất, lưu lượng, chiều dài và yêu cầu của thiết bị.
Do đó, cách chọn chính xác không phải là “ống phi bao nhiêu”, mà là xác định đúng OD × ID của ống + đúng loại đầu nối + đúng điều kiện làm việc cho mã sản phẩm cần sử dụng.
