Khớp nối nhanh khí nén (Pneumatic Quick Coupling) là phụ kiện dùng để kết nối hoặc tháo rời nhanh đường dẫn khí với thiết bị và dụng cụ khí nén mà không cần sử dụng dụng cụ vặn lắp. Sản phẩm thường bao gồm đầu cái (Socket) và đầu đực (Plug/Nipple), vận hành dựa trên cơ cấu khóa bi hoặc ngàm giữ. Việc ứng dụng khớp nối nhanh giúp tối ưu hóa thao tác tháo lắp dây hơi, súng phun khí, thiết bị cầm tay và các tuyến cấp khí nén trong xưởng sản xuất.
Khi chọn mua khớp nối nhanh, không nên chỉ nhìn vào hình dáng bên ngoài hoặc đường kính đuôi nối. Cần xác định chính xác tiêu chuẩn chân cắm (chuẩn Nhật Nitto, chuẩn Châu Âu hay chuẩn Mỹ), kiểu đuôi kết nối (ren trong, ren ngoài, đuôi gai hay siết tán), vật liệu thân (đồng, thép mạ, inox), loại phớt làm kín và cơ chế van khóa (1 chiều hay 2 chiều). Việc chọn sai chuẩn cắm hoặc thông số ren có thể dẫn đến rò rỉ khí hoặc không thể gài khớp.
1. Khớp nối nhanh khí nén là gì?

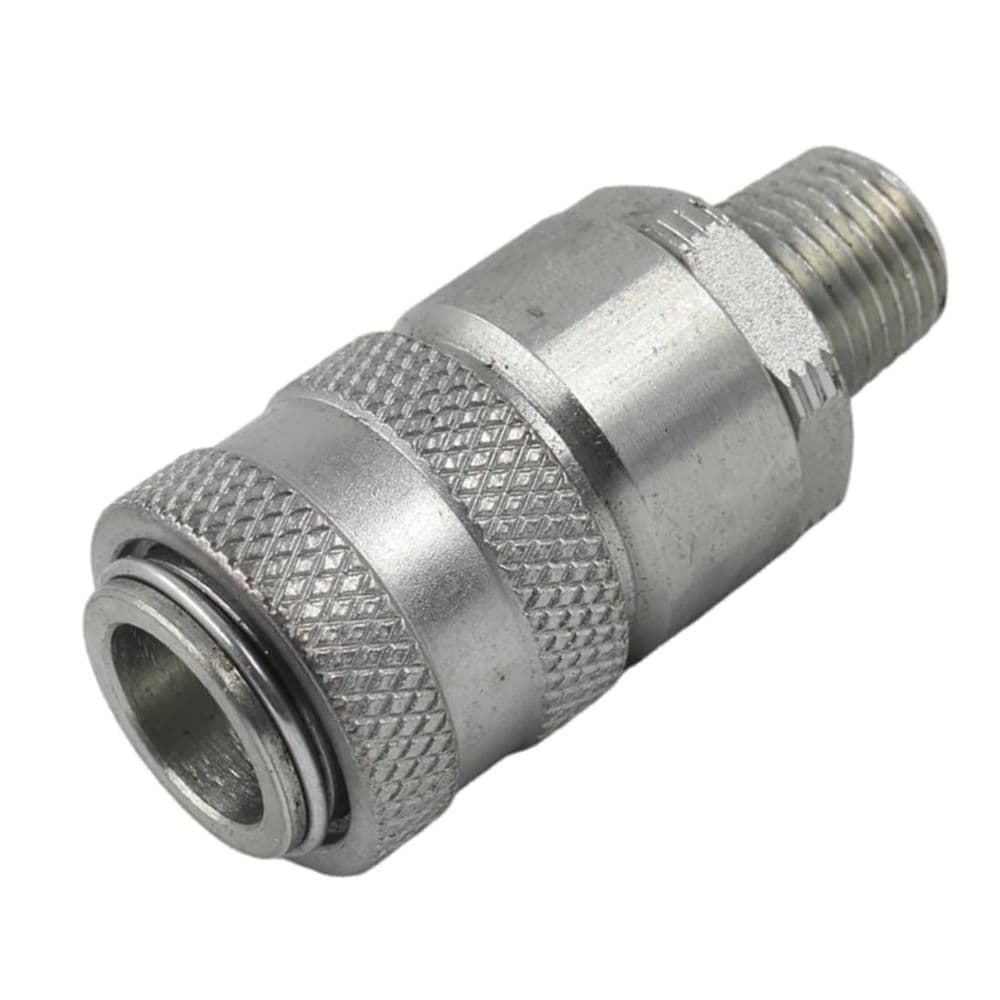

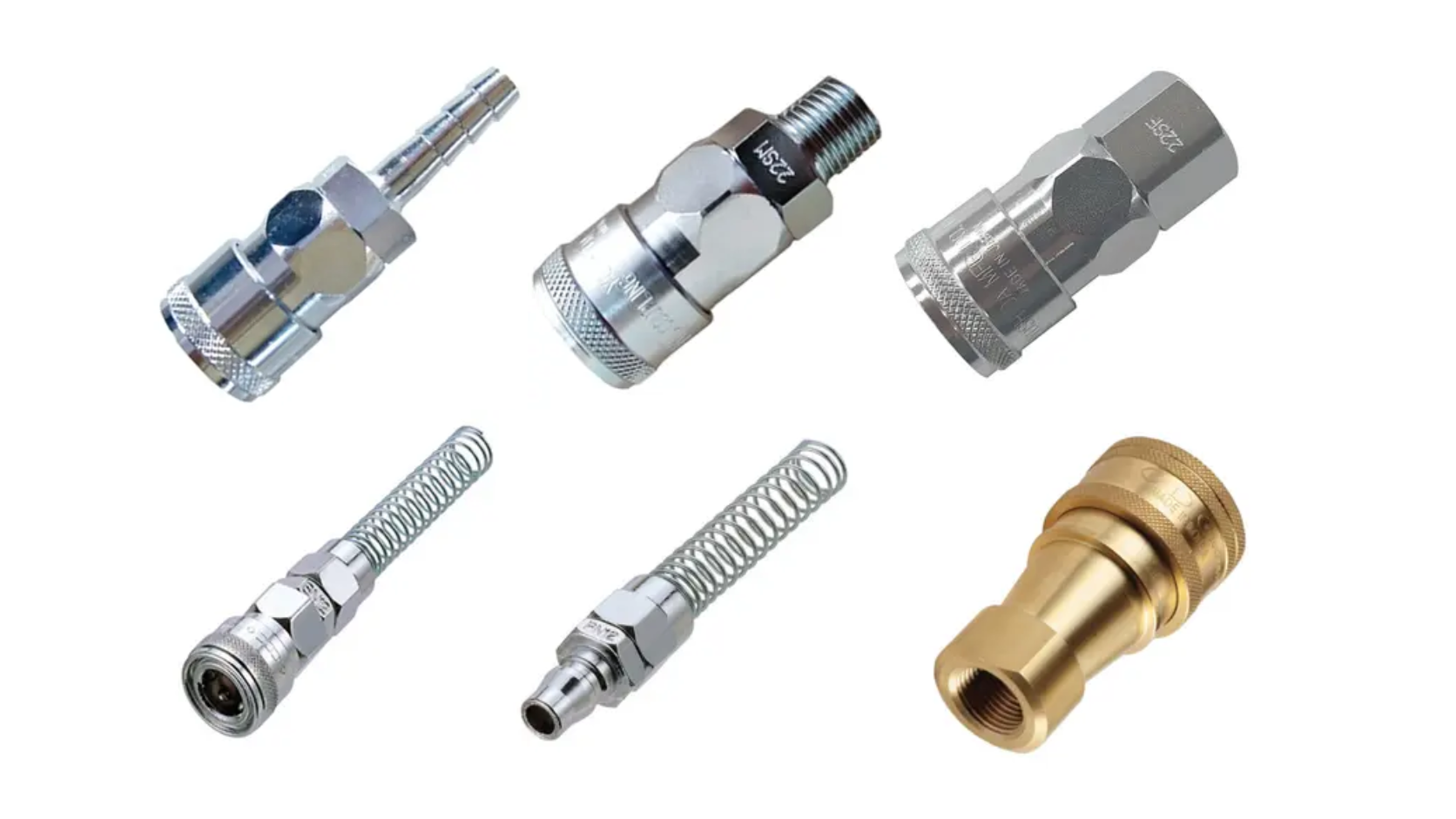

Khớp nối nhanh khí nén là linh kiện liên kết cơ khí trong hệ thống dẫn khí, cho phép kết nối và ngắt đường dẫn khí nén tức thì bằng thao tác đẩy hoặc kéo vòng khóa (sleeve). Cấu tạo cơ bản của khớp nối gồm hai bộ phận chính: Socket (đầu cái chứa bi khóa và van 1 chiều) và Plug (đầu đực có rãnh gài).
Khi gài Plug vào Socket, các viên bi thép bên trong Socket sẽ sập vào rãnh trên thân Plug dưới lực đẩy của lò xo, tạo liên kết cơ học chắc chắn. Đồng thời, ty van bên trong sẽ được đẩy mở để thông dòng khí. Khi ngắt kết nối, thao tác kéo vòng khóa ra sau sẽ giải phóng bi khóa, ty van lập tức đóng lại để ngăn dòng khí nén thất thoát ra môi trường.
Thiết bị được nhận biết qua kiểu dáng Socket hình trụ tròn có vòng khóa di động và Plug dạng đầu cắm có rãnh định vị. Khớp nối nhanh thường lắp tại đầu ra máy nén khí, cuộn dây tự rút, đường ống chính và cổng cấp khí của các thiết bị khí nén.
2. Các dòng khớp nối nhanh khí nén phổ biến
Khớp nối nhanh khí nén được phân loại chủ yếu dựa theo kiểu đuôi kết nối ở phía sau của Socket và Plug, giúp tương thích với từng loại ống dẫn hoặc cổng thiết bị thực tế.

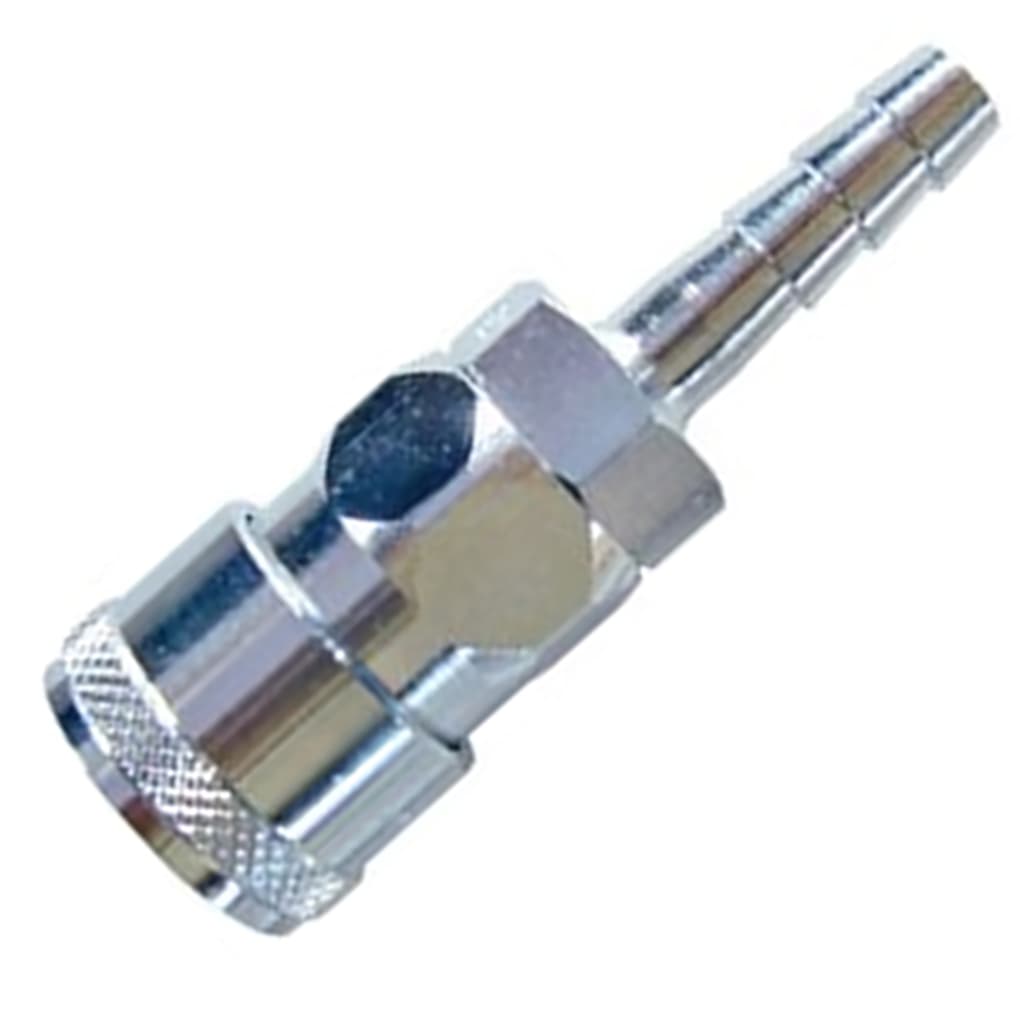

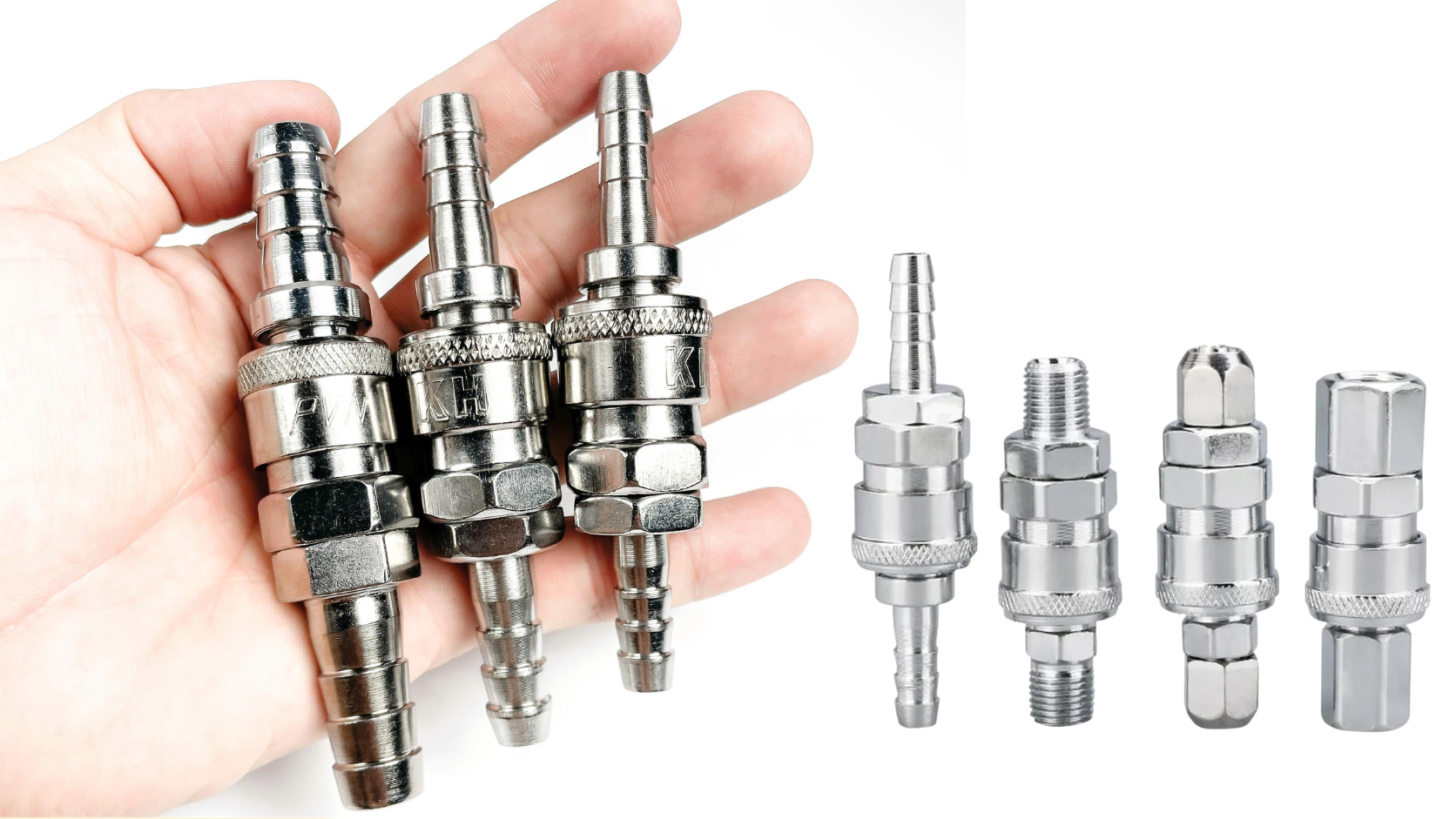

2.1. Khớp nối nhanh kiểu đuôi gai (Hose Barb Type)

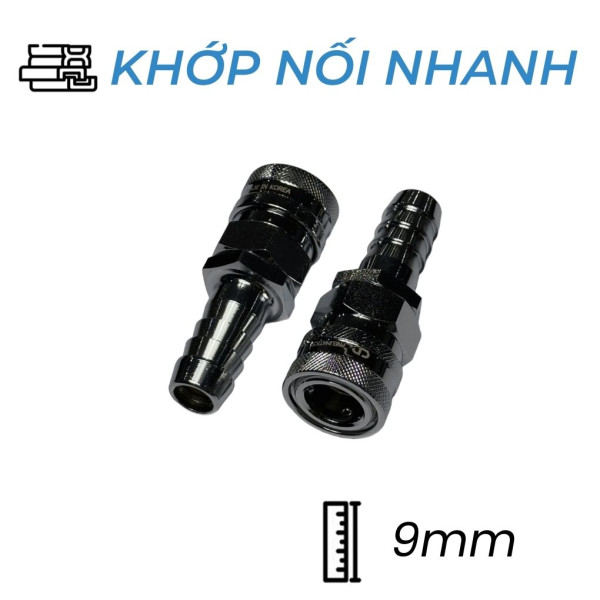

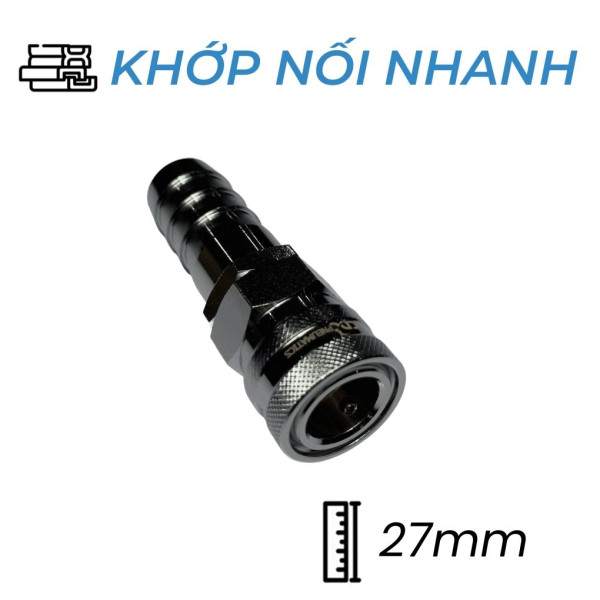

Khớp nối đuôi chuột có đuôi dạng hình cây thông/gai nấm (thường ký hiệu là SH cho đầu cái và PH cho đầu đực). Đuôi gai dùng để cắm trực tiếp vào lòng trong của ống hơi mềm như ống PU, PVC, cao su và được cố định chắc chắn bằng quai nhê (đai siết). Loại này thích hợp cho các tuyến dây hơi di động, súng xịt hơi hoặc máy nén khí mini.

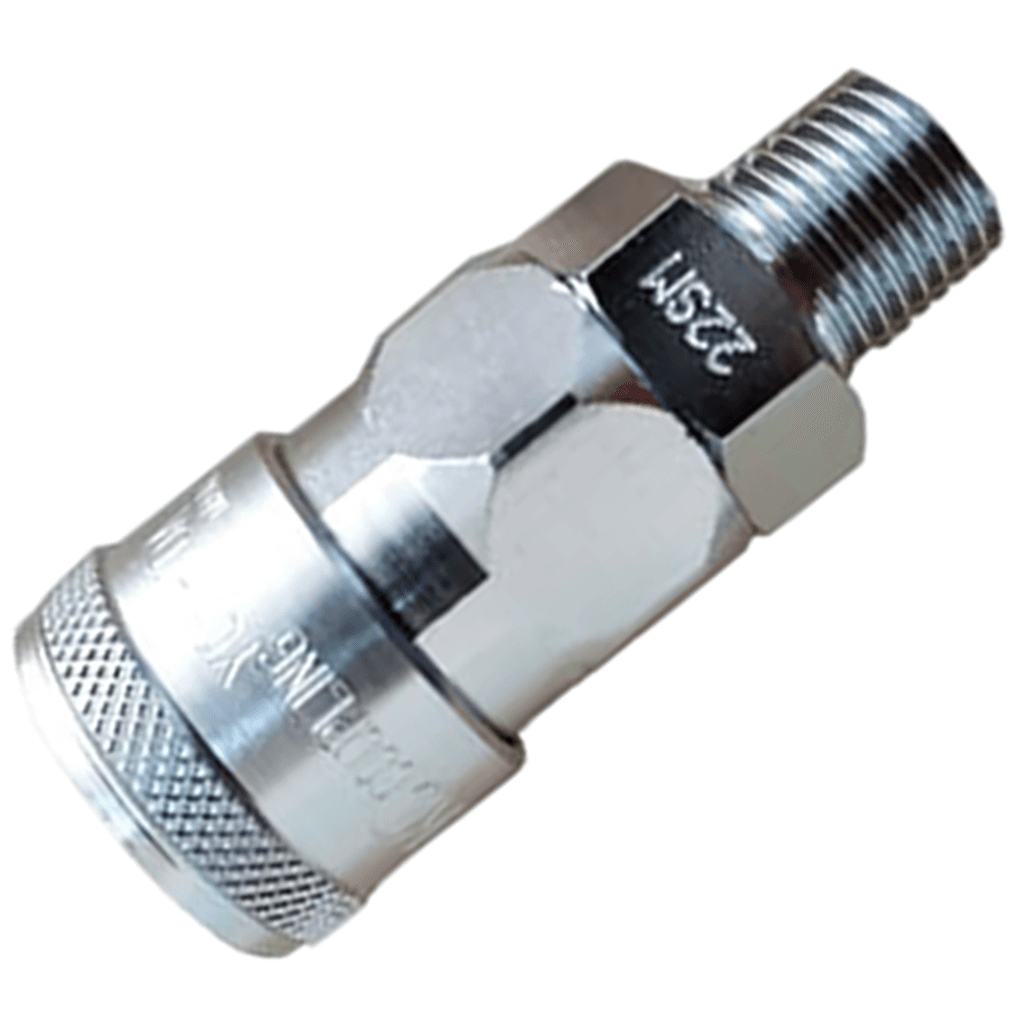

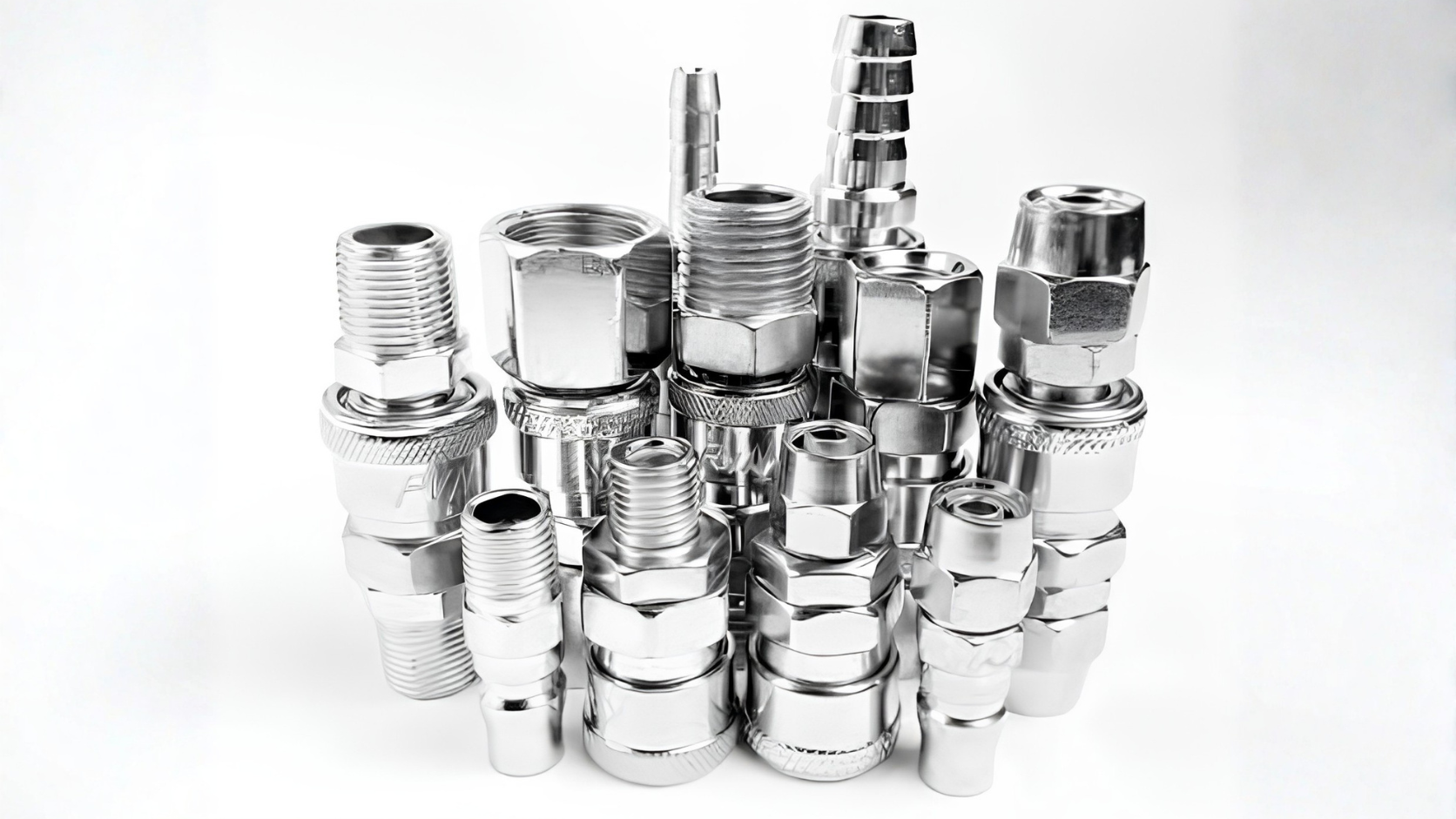

2.2. Khớp nối nhanh kiểu chân ren (Threaded Type)

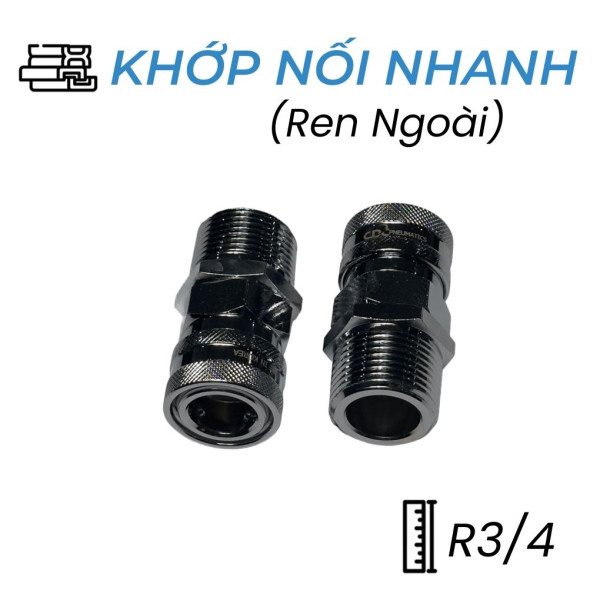

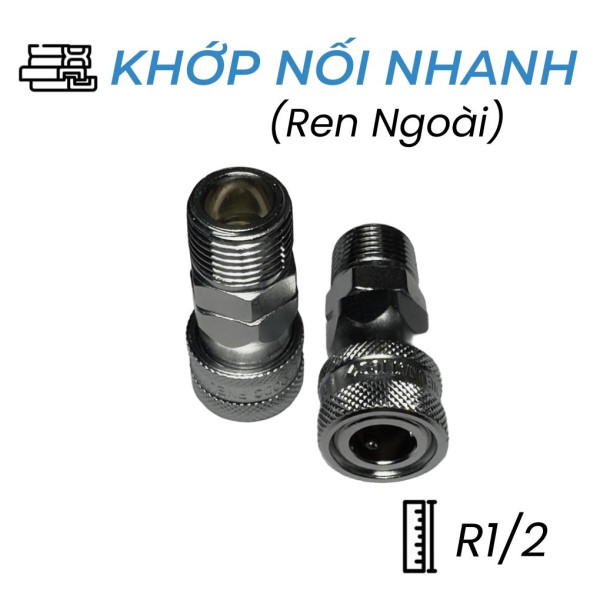

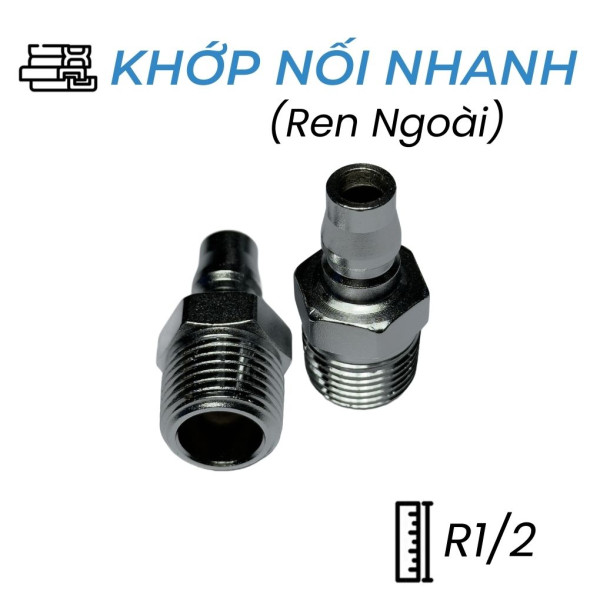

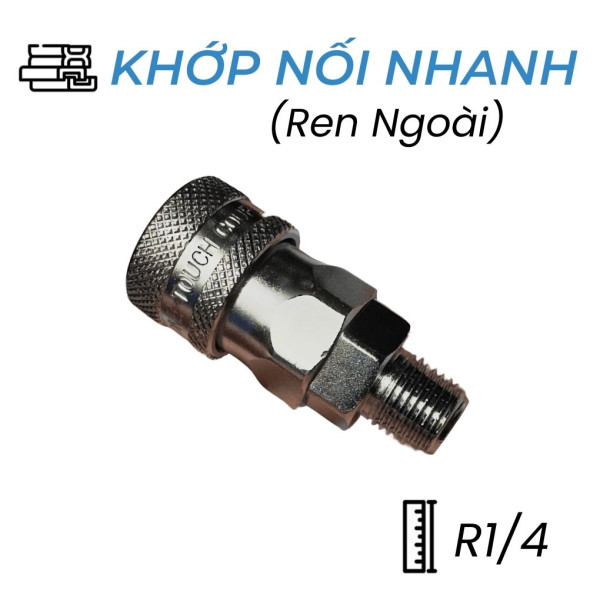

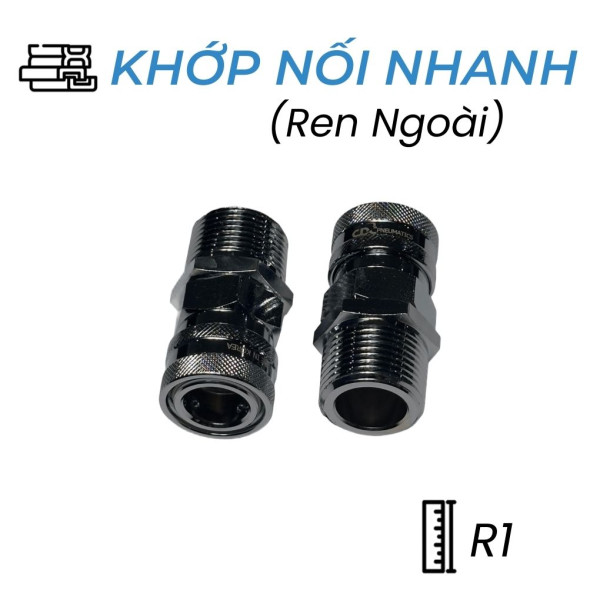

Khớp nối ren (ký hiệu SM/PM) hoặc ren trong (ký hiệu SF/PF) theo các chuẩn ren thông dụng như PT, NPT, BSP. Dòng này dùng để vặn cố định vào cổng ren của xi lanh, van điện từ, bộ lọc khí nén, đồng hồ áp suất hoặc các đầu ra của đường ống cứng trong nhà xưởng.

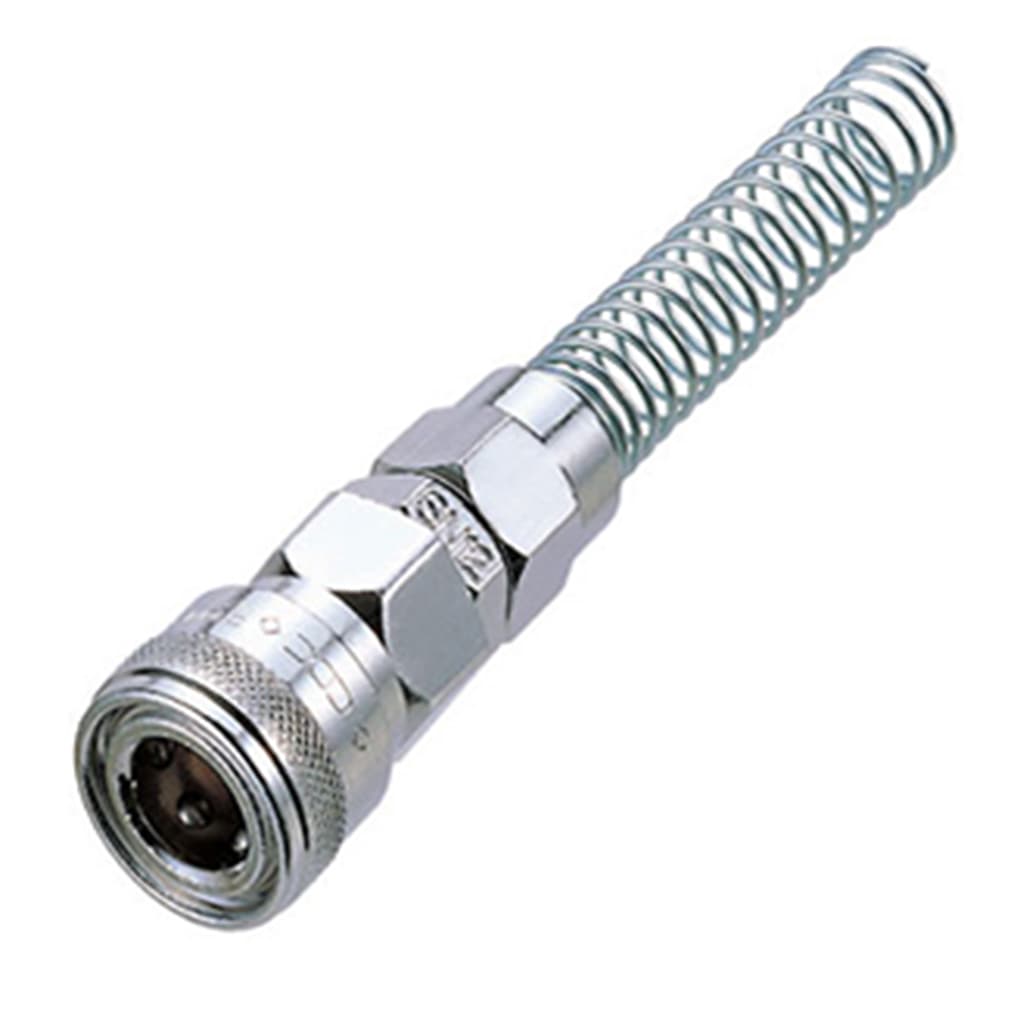

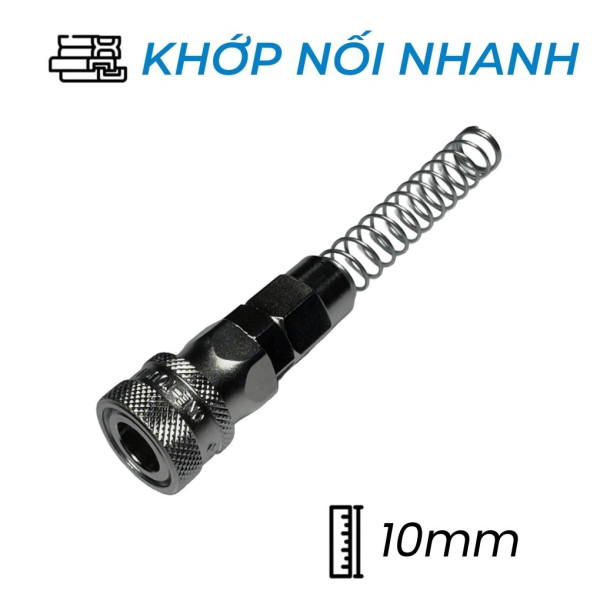

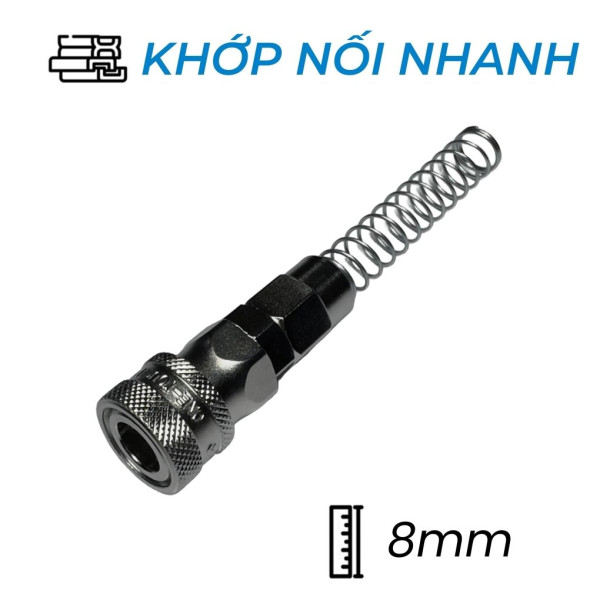

2.3. Khớp nối nhanh kiểu siết tán / hạt bắp (Nut / Compression Type)
Đuôi khớp nối tích hợp cơ cấu ốc siết tán (ký hiệu SP/PP). Người dùng chỉ cần xỏ ống hơi qua đai ốc, cắm vào đầu ống nhô ra và vặn chặt đai ốc lại. Cơ cấu siết tán giúp kẹp chặt thành ống, chịu lực giật áp suất cao và chống tuột ống tốt hơn nhiều so với đuôi gai thông thường.

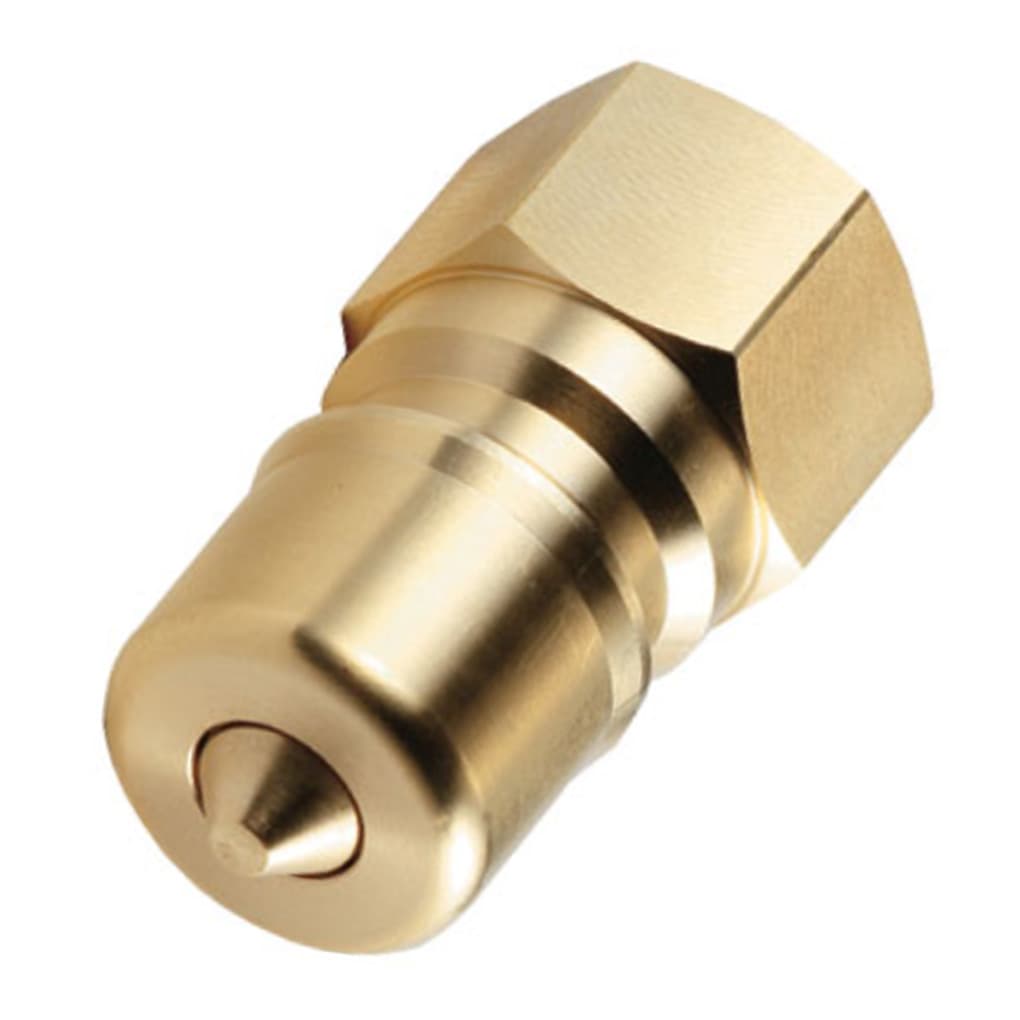

2.4. Khớp nối nhanh van khóa hai chiều (Double Shut-off Type)
Khác với loại phổ biến chỉ có van ngắt ở đầu Socket (Single shut-off), dòng Double Shut-off tích hợp van tự động ngắt ở cả Socket lẫn Plug. Khi ngắt kết nối, cả hai đầu đều tự động chặn dòng môi chất, tránh làm tụt áp suất đường ống nguồn và không làm chảy khí/dầu còn đọng ở thiết bị hạ lưu.

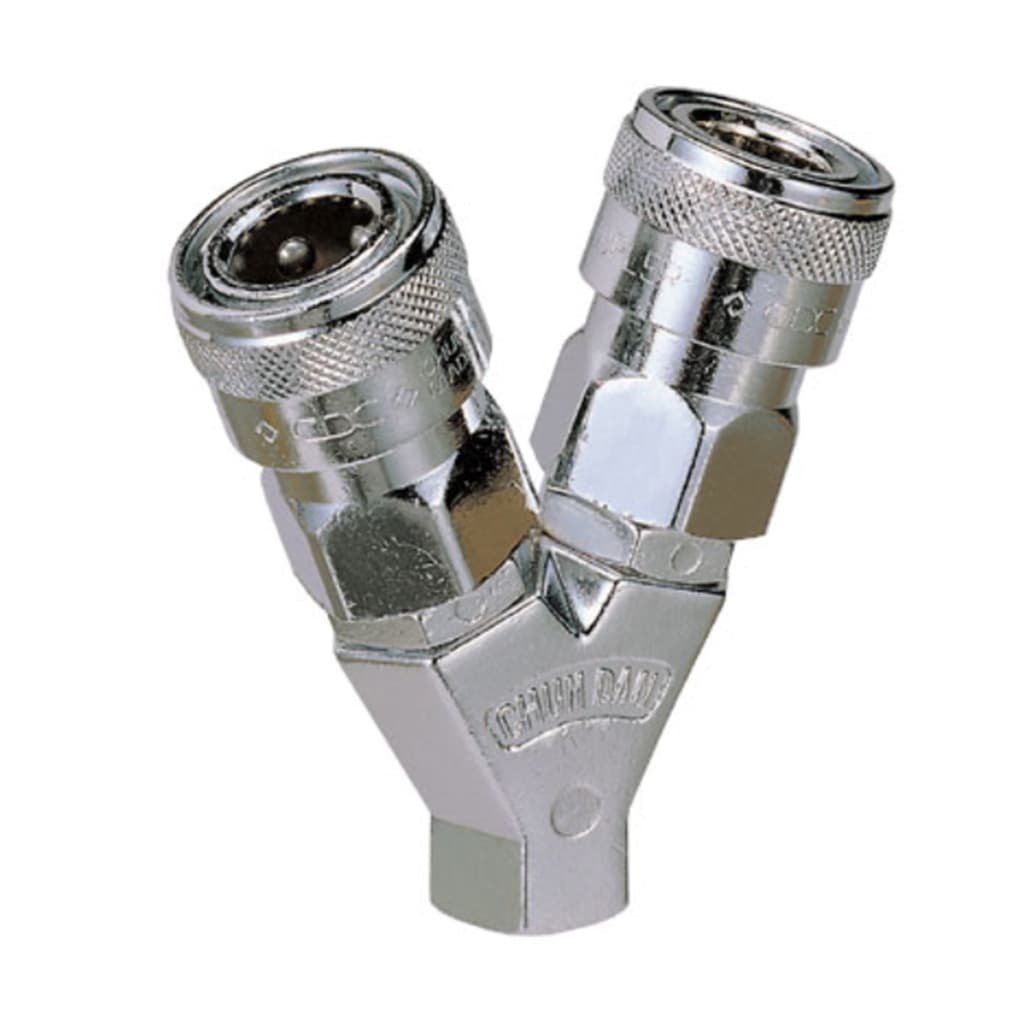

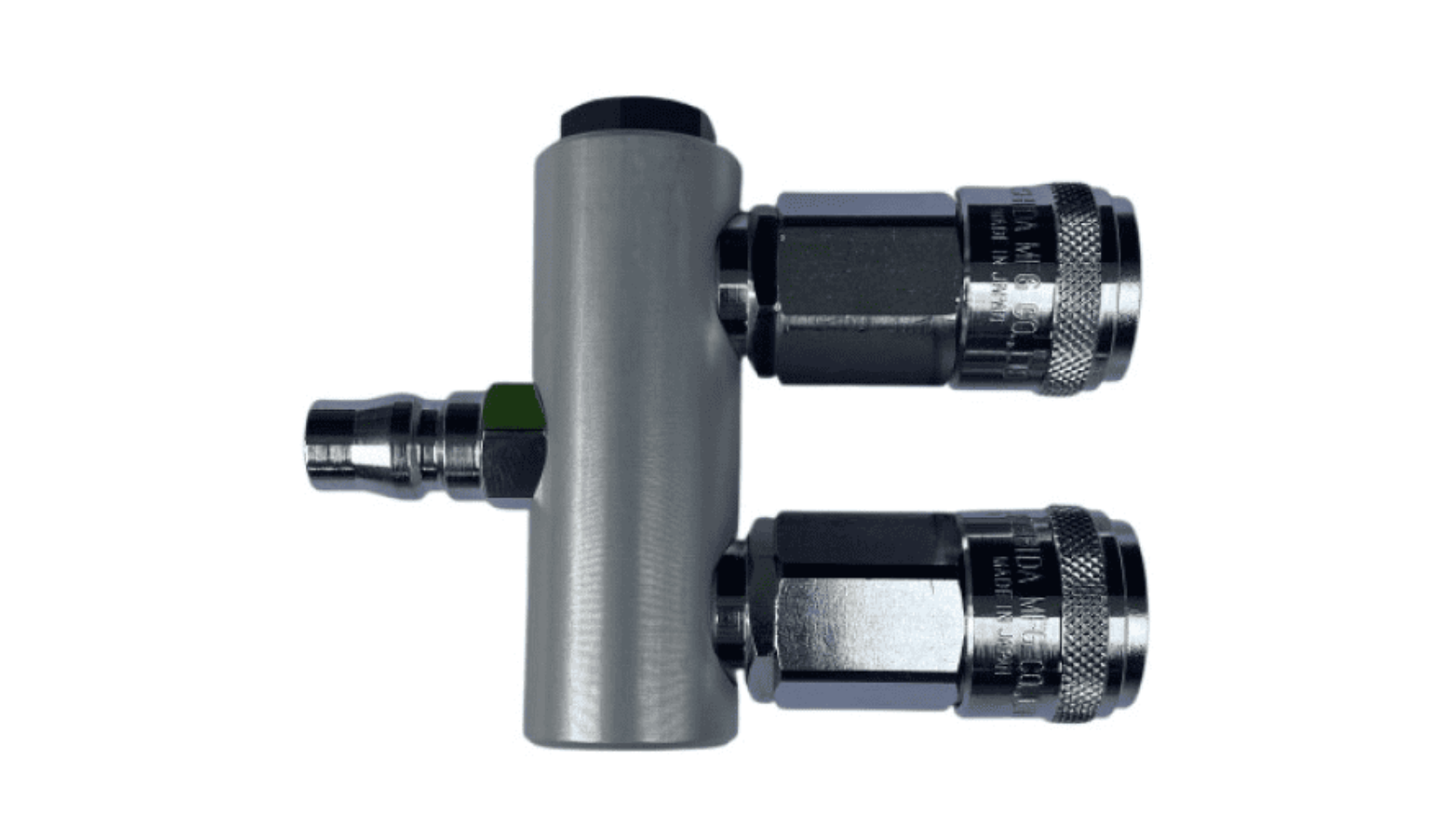

2.5. Khớp nối nhanh chia nhánh (Multi-port Coupling)
Thân khớp nối được thiết kế dạng khối tích hợp từ 2, 3 đến 5 đầu ra Socket trên cùng một chân cắm nguồn. Thiết bị giúp phân chia một đường khí chính ra nhiều thiết bị thao tác đồng thời mà không cần lắp ghép phức tạp bằng các ngã ba, ngã tư ren.
3. Cách chọn khớp nối nhanh khí nén đúng
3.1. Xác định nhu cầu và điều kiện sử dụng
Trước khi mua, cần xác định vị trí lắp đặt khớp nối trong hệ thống: lắp ở đầu máy nén, trên cuộn dây dẫn hay trực tiếp vào dụng cụ cầm tay (máy mài, súng vặn bulong). Yêu cầu thao tác là tháo lắp thường xuyên hay cố định lâu dài? Môi trường làm việc có độ ẩm, dầu mỡ, hóa chất hay nhiệt độ cao không? Việc xác định rõ nhu cầu giúp chọn đúng loại van 1 chiều hay 2 chiều và chất liệu phù hợp.
3.2. Chọn theo kích thước và tiêu chuẩn chân cắm (Interchange)
Đây là bước dễ nhầm lẫn nhất. Khớp nối nhanh trên thị trường được sản xuất theo nhiều tiêu chuẩn chân cắm khác nhau. Phổ biến nhất tại Việt Nam là Chuẩn Nhật Bản (Nitto type - Series 20/30/40). Bên cạnh đó còn có chuẩn Châu Âu (CEJN, ISO 6150-B), chuẩn Mỹ (ARO, Truflate).
Nếu Socket và Plug không cùng tiêu chuẩn, bạn có thể không thể gài khớp hoặc cắm vào được nhưng bị xì khí nghiêm trọng do sai lệch kích thước đầu cắm. Do đó, cần kiểm tra mã cắm cũ hoặc đối chiếu đúng biên dạng đầu Plug trước khi đặt hàng.
3.3. Chọn theo quy cách đuôi kết nối và kích thước đường ống
Cần phân biệt rõ hai thông số: Kích thước thân khớp nối (mã size 20, 30, 40) và kích thước đuôi kết nối:
- Kích thước thân (Body Size): Size 20 (tương ứng 1/4 inch), Size 30 (3/8 inch), Size 40 (1/2 inch) quyết định lưu lượng khí qua khớp.
- Đuôi cắm ống (SH/PH): Cần chọn đúng đường kính trong (ID) của ống hơi (ví dụ đuôi 8mm, 10mm, 12mm).
- Đuôi ren (SM/PM/SF/PF): Cần xác định đúng đường kính ren và bước ren (1/4", 3/8", 1/2", M5...).
- Đuôi siết tán (SP/PP): Cần chọn chính xác theo quy cách Đường kính ngoài × Đường kính trong (OD × ID) của ống (ví dụ 8×5mm, 10×6.5mm, 12×8mm).
3.4. Chọn theo vật liệu, tiêu chuẩn và quy cách làm kín
Vật liệu chế tạo thân khớp nối và gioăng làm kín (seal) quyết định độ bền và khả năng chịu môi trường:
- Đồng thau (Brass): Dòng phổ biến nhất, chịu ăn mòn tốt, dẫn khí ổn định, độ bền cơ học cao.
- Thép mạ kẽm / mạ Niken (Steel/NPR): Chịu va đập và áp suất cao, chịu lực kéo giật tốt, giá thành tối ưu cho xưởng cơ khí.
- Inox (SUS304 / SUS316): Chịu ăn mòn vượt trội, dùng trong môi trường hóa chất, thực phẩm, y tế hoặc ngoài trời.
- Phớt làm kín (Seal): Cao su NBR chịu nhiệt thông thường (đến 80°C); phớt FKM/Viton dùng cho môi trường nhiệt độ cao (đến 150°C) hoặc có dầu nhớt hóa chất.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua

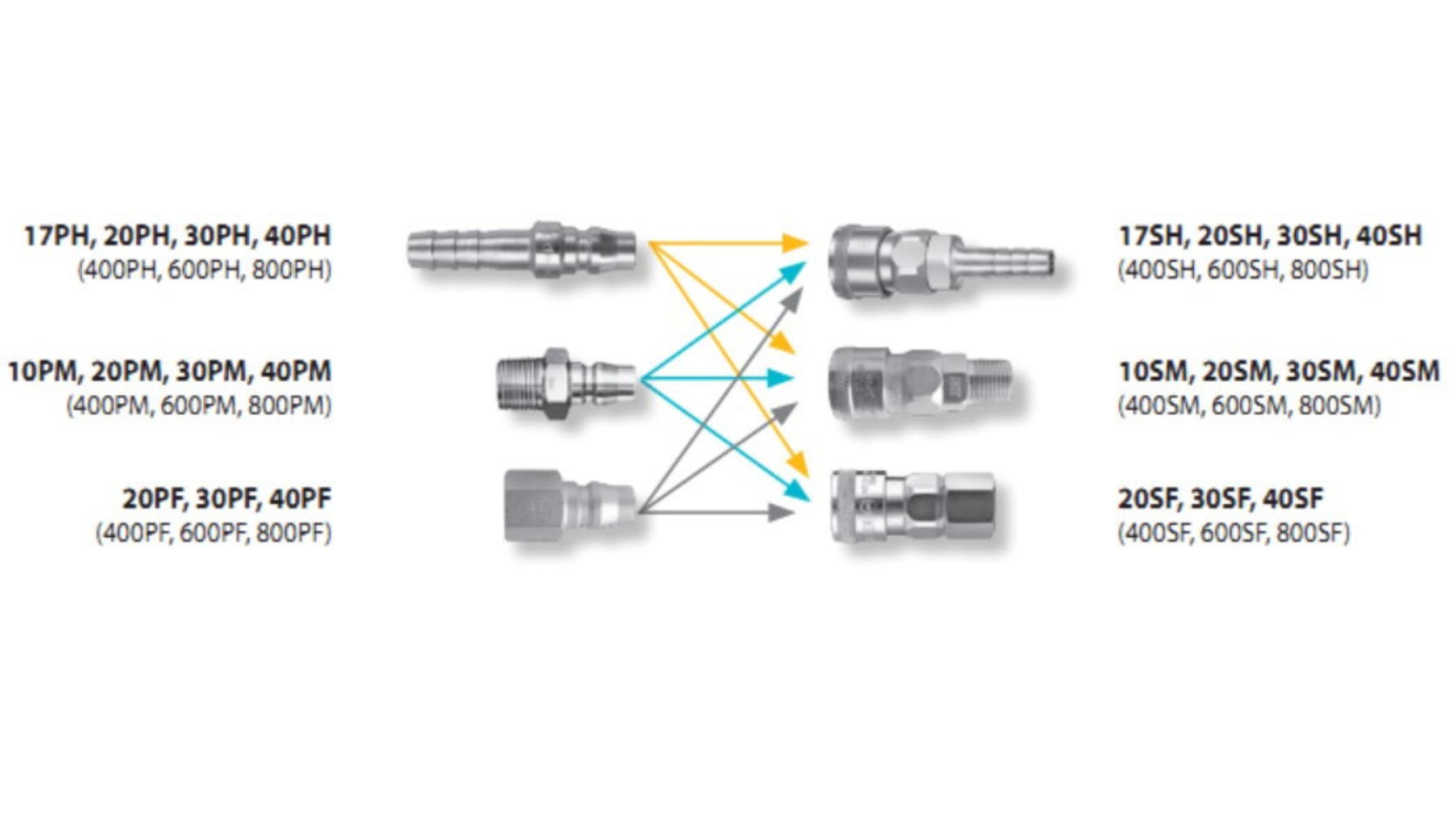

Quy tắc đặt mã thông dụng của dòng khớp nối chuẩn Nhật Nitto giúp bạn dễ dàng kiểm tra:
- Chữ cái đầu: S = Socket (Đầu cái), P = Plug (Đầu đực).
- Chữ cái thứ hai: H = Hose (Đuôi gai), M = Male thread (Ren ngoài), F = Female thread (Ren trong), P = PU Nut (Siết tán).
- Số đuôi: 20 (1/4" ~ ống 8mm/ren 13mm), 30 (3/8" ~ ống 10mm/ren 17mm), 40 (1/2" ~ ống 12mm/ren 21mm).

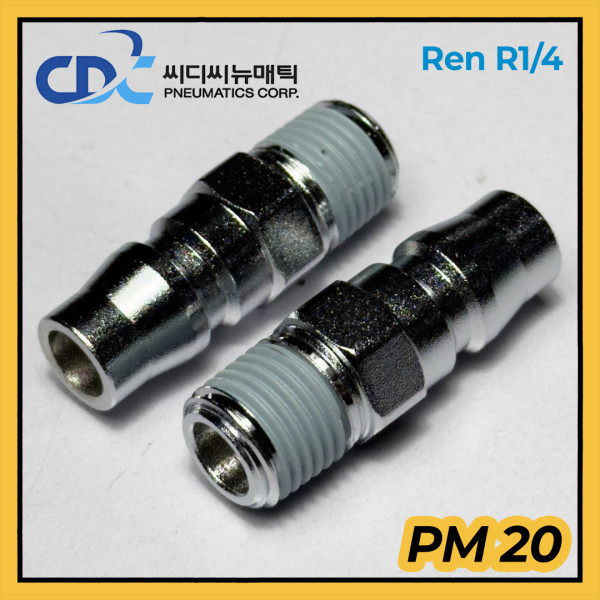

Ví dụ: 20SH là Đầu cái đuôi gai cắm ống 8mm; 20PM là Đầu đực ren ngoài 1/4" (13mm).
3.6. Khi nào cần catalogue/datasheet và những lỗi cần tránh?
Nên tra cứu catalogue khi hệ thống làm việc ở áp suất vượt quá 10 bar, môi chất là chất bẩn/hóa chất, hoặc khi thay thế các khớp nối thuộc dây chuyền máy móc nhập khẩu từ Âu/Mỹ (khác chuẩn Nitto thông dụng).
Các lỗi hay gặp khi chọn mua:
- Mua nhầm Socket chuẩn Châu Âu cắm vào Plug chuẩn Nhật dẫn đến xì khí.
- Nhầm lẫn giữa mã ren ngoài (SM) và ren trong (SF).
- Chọn đuôi gai SH quá to hoặc quá nhỏ so với đường kính trong của ống hơi.
- Dùng khớp nối thép mạ trong môi trường ngành thực phẩm rửa nước thường xuyên gây rỉ sét.
Nhu cầu sử dụng → xác định tiêu chuẩn chân cắm (Nitto/ISO) → chọn kiểu đuôi kết nối (ren/gai/siết tán) → xác định kích thước thân và quy cách đuôi → chọn vật liệu thân & phớt → đối chiếu mã sản phẩm (SH/PH/SM/PM) → kiểm tra catalogue/áp suất → xác nhận đặt hàng.
4. Hướng dẫn sử dụng & lắp đặt khớp nối nhanh khí nén
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra bề mặt cắm của Plug xem có bị móp xước hay không. Kiểm tra bên trong Socket đảm bảo các viên bi khóa di động nhẹ nhàng, không bị kẹt rỉ và lớp gioăng cao su còn nguyên vẹn.
4.2. Chuẩn bị
Đối với đuôi ren: Quấn băng keo non (Teflon) vừa đủ quanh ren ngoài theo chiều kim đồng hồ. Đối với đuôi cắm ống: Cắt đầu ống hơi thẳng góc 90 độ, không bị xơ hoặc lệch chéo.
4.3. Lắp đặt & sử dụng
Vặn đuôi ren vào thiết bị với lực siết vừa đủ. Với đuôi gai, ấn sâu ống hơi hết hành trình gai và siết chặt quai nhê. Khi cắm nối: Dùng tay kéo nhẹ vòng khóa Socket về sau, ấn chặt Plug vào lòng Socket rồi thả vòng khóa ra để bi sập vào rãnh giữ.
4.4. Kiểm tra sau khi lắp
Cấp khí nén vào đường ống và dùng dung dịch xà phòng kiểm tra độ kín tại vị trí khớp nối và đuôi ren. Bóp thử súng hơi để xác định khí lưu thông mượt mà, không bị gián đoạn.
5. Những lỗi thường gặp khi sử dụng khớp nối nhanh khí nén
Cắm không hết hành trình: Không kéo hết vòng khóa Socket khiến bi không ngàm được vào rãnh Plug, làm tuột văng đầu cắm khi áp suất tăng đột ngột.
Rò rỉ khí tại đầu cắm: Do gioăng cao su bên trong Socket bị rách/lão hóa, hoặc do dùng đầu Plug bị mòn rãnh gài do tháo lắp quá nhiều lần.
Kẹt vòng khóa Sleeve: Môi trường xưởng nhiều bụi bẩn, mạt sắt bám vào rãnh bi làm kẹt lò xo, không thể kéo mở vòng khóa.
Gãy gập ống tại đuôi nối: Dùng loại đuôi gai nhưng không siết quai nhê, hoặc kéo gập ống sát đuôi nối làm nứt ống hơi PU.
6. Khớp nối nhanh chuẩn Nhật (Nitto) và chuẩn Châu Âu có dùng chung được không?
Khớp nối nhanh chuẩn Nhật (Nitto) và chuẩn Châu Âu (CEJN/ISO 6150-B) không thể cắm vừa hoặc dùng chung với nhau. Mặc dù cùng nguyên lý khóa bi, nhưng đường kính thân cắm, chiều dài đầu Plug và vị trí rãnh gài bi của hai tiêu chuẩn này hoàn toàn khác nhau. Nếu cố tình cắm Plug chuẩn Nhật vào Socket chuẩn Châu Âu, bi sẽ không gài được vào rãnh hoặc gây xì khí nén liên tục tại vị trí làm kín.
