Thiết Bị Hút Chân Không – Giải Pháp Nâng, Giữ, Di Chuyển Vật Thể
Thiết bị hút chân không (Vacuum Handling Equipment) là nhóm thiết bị sử dụng chênh lệch áp suất giữa bên trong giác hút và môi trường bên ngoài để tạo lực giữ, nâng hoặc di chuyển vật thể. Phương pháp này cho phép thao tác với phôi mà không cần sử dụng cơ cấu kẹp cơ khí tác động trực tiếp lên các cạnh của vật thể.
Thiết bị hút chân không được sử dụng trong tự động hóa công nghiệp, robot, dây chuyền pick-and-place, đóng gói, gia công và vận chuyển kính, kim loại tấm, nhựa, gỗ, carton cùng nhiều loại phôi khác. Việc lựa chọn giác hút và bộ tạo chân không cần căn cứ vào vật liệu, trọng lượng, kích thước, độ nhám, độ kín bề mặt và điều kiện môi trường của phôi.
Vật liệu cấu thành

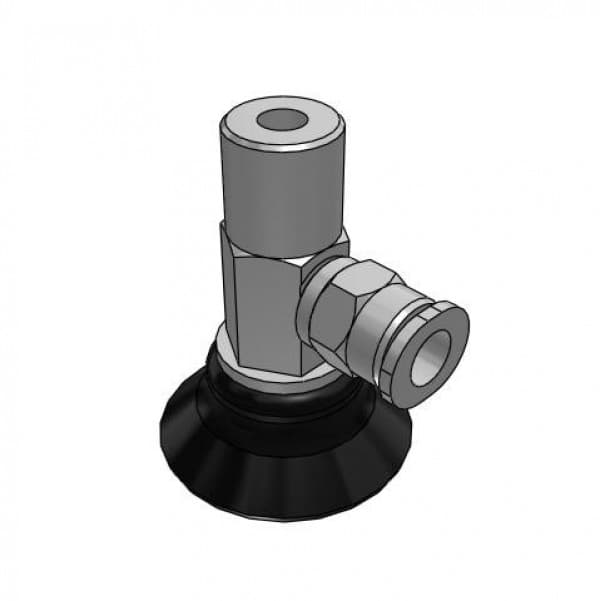

- Cao su Nitrile (NBR): Chế tạo phần thân giác hút, chống dầu mỡ tốt, độ đàn hồi cao, phù hợp bề mặt kim loại có dầu bôi trơn.
- Cao su Silicone (VMQ): Chịu nhiệt độ rộng, kháng thời tiết và tia UV/ozone tốt, dùng cho ứng dụng thực phẩm hoặc môi trường nhiệt độ cao/thấp.
- Cao su EPDM và Polyurethane (PU): Độ bền cơ học và độ đàn hồi cao, chống mài mòn, phù hợp thao tác hút - nhả liên tục tần suất cao.
- Hợp kim nhôm / thép không gỉ: Dùng chế tạo thân van, đầu nối, bộ tạo chân không (ejector), đảm bảo độ bền và khả năng chịu áp lực khí nén.
- Đồng thau: Dùng ở một số đầu nối, van điều khiển trong bộ tạo chân không, cho độ bền và khả năng dẫn khí ổn định.
Ưu điểm
- Giữ phôi không cần kẹp vào cạnh: Lực giữ được tạo ra nhờ chênh lệch áp suất tại giác hút, phù hợp với nhiều loại phôi có hình dạng và kích thước khác nhau.
- Giảm nguy cơ hư hỏng bề mặt: Khi lựa chọn đúng loại giác hút, vật liệu và lực chân không, hệ thống có thể hạn chế nguy cơ trầy xước hoặc biến dạng phôi.
- Phù hợp tự động hóa: Có thể tích hợp với robot, cobot, cơ cấu pick-and-place, băng tải và các hệ thống nâng chuyển tự động.

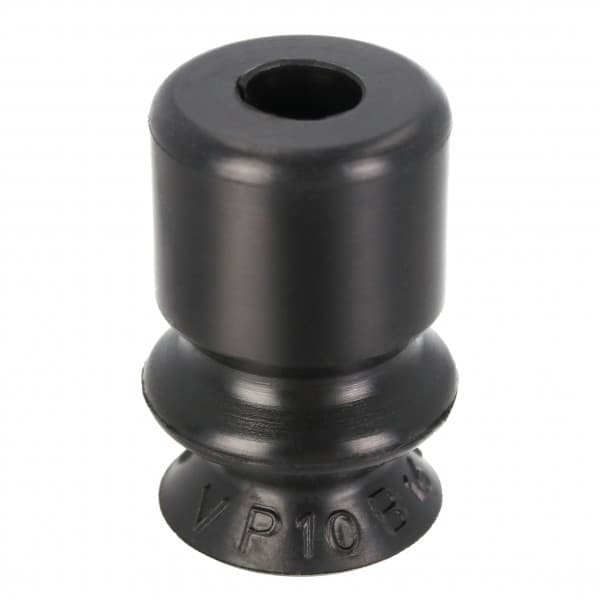

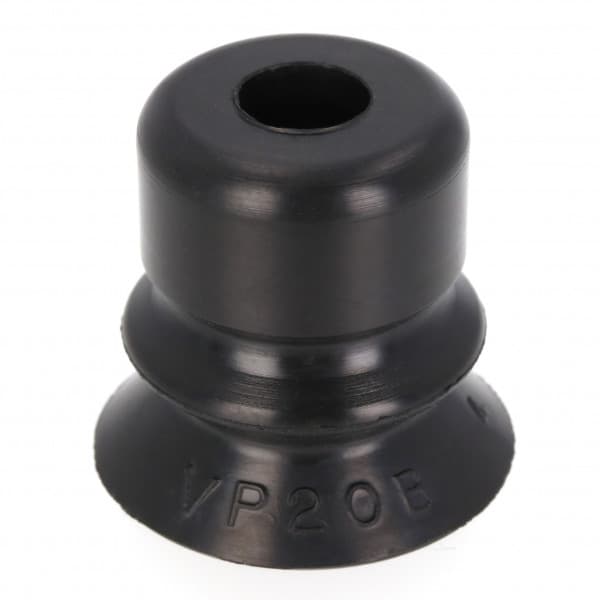

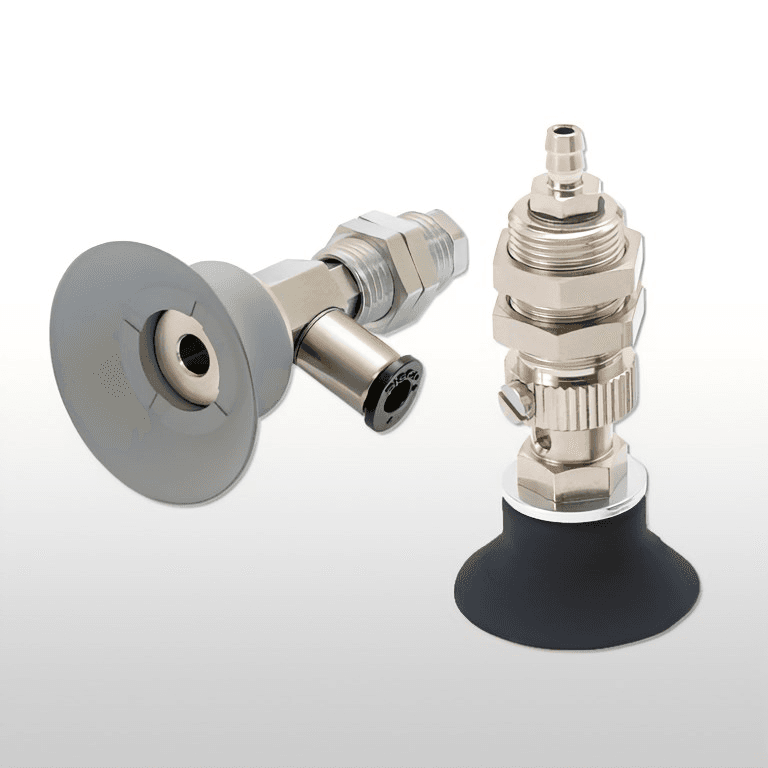

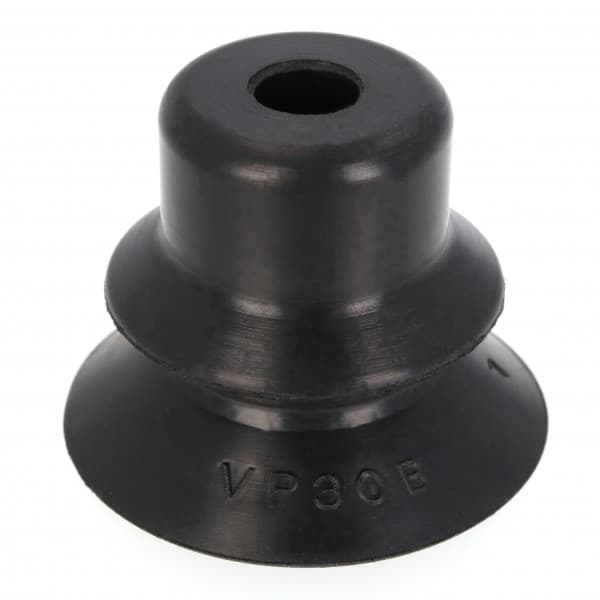

- Thiết kế linh hoạt: Có nhiều dạng giác hút như giác hút phẳng, giác hút bellows, giác hút oval, giác hút cho bề mặt đặc thù và nhiều kích thước khác nhau.

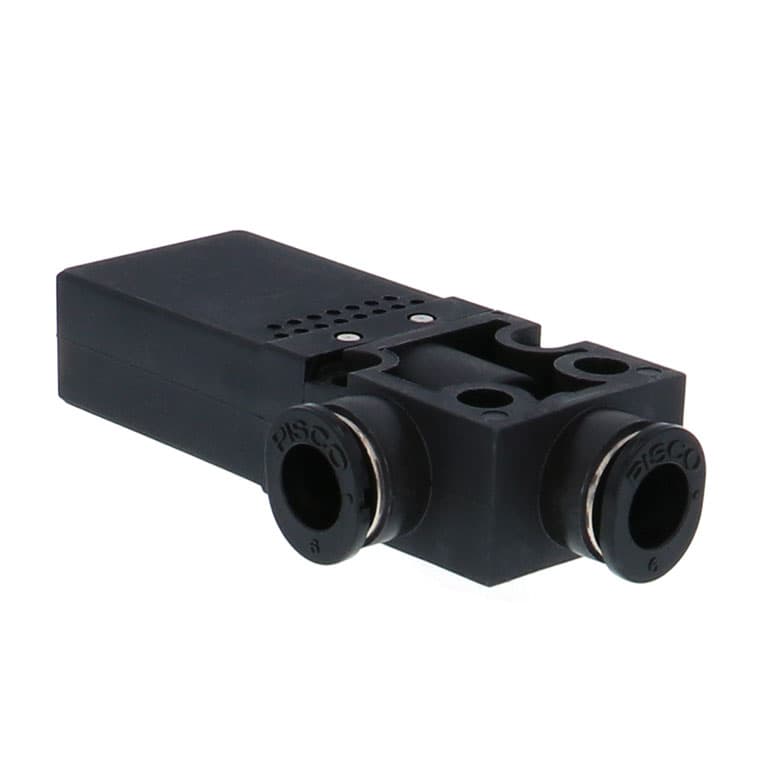

- Có thể sử dụng nguồn khí nén sẵn có: Vacuum ejector sử dụng khí nén làm môi chất tạo chân không và không cần motor điện riêng cho quá trình tạo chân không.
- Dễ thay thế bộ phận hao mòn: Giác hút là bộ phận tiếp xúc trực tiếp với phôi và thường có thể thay thế khi bị mòn, biến dạng hoặc giảm khả năng làm kín.
Nhược điểm
- Phụ thuộc vào khả năng làm kín: Bề mặt quá nhám, xốp, nhiều lỗ hoặc có rò rỉ có thể làm giảm đáng kể khả năng tạo chân không và lực giữ.
- Phụ thuộc điều kiện khí nén: Hệ ejector cần nguồn khí nén phù hợp về áp suất, lưu lượng và chất lượng để hoạt động ổn định.
- Tiêu thụ khí nén: Vacuum ejector có thể tiêu thụ khí nén liên tục trong quá trình tạo chân không; mức tiêu thụ phụ thuộc thiết kế và chế độ vận hành.
- Giác hút có thể bị hao mòn: Vật liệu đàn hồi có thể lão hóa, mòn hoặc biến dạng theo thời gian, nhiệt độ và tần suất sử dụng.
- Lực giữ phụ thuộc nhiều yếu tố: Lực nâng lý thuyết phụ thuộc vào chênh lệch áp suất và diện tích hữu hiệu của giác hút; lực làm việc thực tế còn phụ thuộc hệ số an toàn, hướng tải, độ kín và đặc tính bề mặt phôi.
- Cần thiết kế an toàn: Với ứng dụng nâng vật nặng hoặc vật có nguy cơ gây nguy hiểm khi rơi, cần sử dụng van kiểm tra, cảm biến chân không, bình tích hoặc các giải pháp bảo vệ phù hợp theo thiết kế hệ thống.
