[Tìm hiểu] IC chuyển đổi Hex 74HCT04

[Tìm hiểu] IC chuyển đổi Hex 74HCT04

IC 74HCT04 là một IC chuyển đổi hex bao gồm sáu bộ chuyển đổi độc lập với các đầu ra pull-push ổn định. Nó là một bộ chuyển đổi tốc độ cao có các chân tương thích với diot Schottky (LSTTL) công suất thấp.

Tất cả các đầu vào có khả năng chống phóng điện bằng mạng lưới điốt và bảo vệ điện áp đầu vào vượt quá giá trị Vcc bằng cách sử dụng điện trở hạn chế dòng điện đi qua. Nó có thể hoạt động trong dãy nhiệt độ từ -40 ° C đến + 125 ° C.

Sơ đồ chân 74HCT04

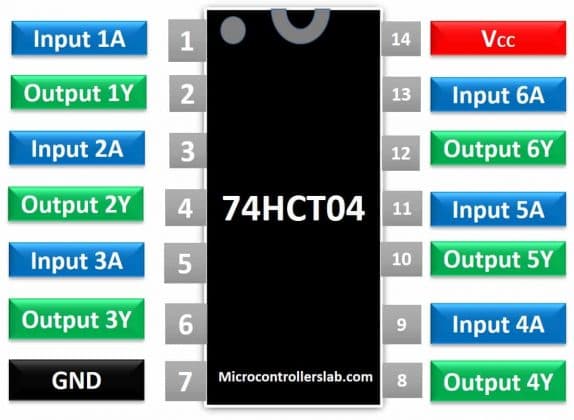

Hình ảnh này mô tả sơ đồ chân và chức năng của mỗi chân. 74HCT04 có sáu cổng NOT bên trong một chip duy nhất.

Sơ đồ chân 74HCT04

Cấu hình chân của IC 74HCT04

Như bạn có thể thấy từ sơ đồ chân 74HCT04 có 15 chân. Mỗi bộ chuyển đổi Hex có một đầu vào và một chân đầu ra.

Số chân Tên Mô tả
1, 3, 5, 9, 11, 13 1A, 2A, 3A, 4A, 5A, 6A Chân đầu vào dữ liệu
2, 4, 6, 8, 10, 12 1Y, 2Y, 3Y, 4Y, 5Y, 6Y Chân đầu ra dữ liệu
7 GND Chân nối đất
14  VCC Chân cấp nguồn dương

Đặc tính của vi mạch 74HCT04

  • IC chuyển đổi Hex với dải điện áp từ 4,5V đến 5,5V
  • Đầu vào Schmitt trigger và tương thích với mức điện áp TTL cho phép thời gian tăng và giảm không giới hạn.
  • Nối kiểu sink hoặc source 4mA ở Vcc = 4,5V
  • Tiêu thụ điện năng thấp nhờ vào công nghệ CMOS.
  • Dòng điện đầu ra liên tục: ± 25mA
  • Độ trễ lan truyền tối đa là 29 ns
  • Điện áp đầu vào ở mức CAO nhỏ nhất là 2V
  • Điện áp đầu vào ở mức THẤP lớn nhất là 0,8V
  • Có hai loại package SO-14 và TSSOP-14
  • Hoàn toàn không chứa chì & tuân thủ chỉ định RoHS

Lựa chọn tương đương

Các cổng logic tương tự khác

74LS0074LS0874LS8574LS86

Nơi ứng dụng IC 74HCT04

IC này có sáu cổng NOT có đầu vào và đầu ra độc lập. 74HCT04 có thể được sử dụng trong các ứng dụng đảo bit hoặc trong thiết kế các mạch logic tổ hợp.

Ngoài ra, nó dựa trên công nghệ CMOS. Đó là lý do tại sao nó được sử dụng để thiết kế mạch dao động do tiêu thụ điện năng thấp. Bộ chuyển đổi dựa trên công nghệ CMOS giúp dễ dàng giao tiếp với các linh kiện logic khác.

Bạn cũng có thể sử dụng vi mạch này để thiết kế các bộ dao động xung vuông triển khai trong việc tạo ra tín hiệu xung nhịp. IC này có thể hoạt động như một bộ dao động sóng hoặc bộ đệm tùy vào tốc độ chuyển đổi đầu ra khi có tín hiệu đầu vào.

Cách sử dụng vi mạch 74HCT04

IC 74HCT04 sử dụng rất đơn giản. Bạn có thể thấy từ sơ đồ chân, nó bao gồm sáu cổng NOT, mỗi cổng có một đầu vào và một đầu ra. Các chân đầu vào cấp tín hiệu. Nối chân 8 với đất của mạch và chân 16 với nguồn điện áp dương.

Cách sử dụng vi mạch 74HCT04

Trước khi hiểu nguyên lý của vi mạch này, trước tiên chúng ta hãy xem xét nguyên lý của cổng NOT khi áp dụng với tín hiệu đầu vào A. Đặt đầu ra là X. Sau đó, phương trình Boolean cho cổng Not này sẽ là:

Y = ~ A

Bảng trạng thái

Điều đó có nghĩa là nếu đầu vào ở mức CAO thì đầu ra sẽ ở mức THẤP và ngược lại. Bảng trạng thái của cổng NOT :

Đầu vào A Đầu ra Y
0 1
1 0

IC 74HCT04 cũng hoạt động theo nguyên lý tương tự. Tất cả các cổng NOT bên trong vi mạch này có cùng một bảng trạng thái như bảng trên.

Mạch ví dụ 74HCT04

Trong mạch ví dụ này, chúng ta sử dụng tất cả sáu bộ chuyển đổi hex. Như bạn có thể thấy ở mô phỏng, khi đầu vào bằng 0, đầu ra là một và ngược lại.

Mạch ví dụ 74HCT04

Mạch tạo sóng vuông

Độ trễ lan truyền 74HCT04 và biểu đồ thời gian

Độ trễ lan truyền là đặc điểm quan trọng nhất cần xem xét khi chọn cổng. Nếu ứng dụng của bạn cần một biến đổi hex tốc độ cao, bạn nên tham khảo datasheet để tìm thời gian on và off của cổng đó.

Giống như các cổng khác, 74HCT04 cũng có độ trễ lan truyền tính bằng nano giây. Độ trễ lan truyền xác định tốc độ truyền tín hiệu đầu vào tới đầu ra. Thời gian chuyển mạch 74HCT04 là khoảng 29ns, dùng ổn định cho nhiều ứng dụng.

Các ứng dụng của IC 74HCT04

IC 74HCT04 có một nhiều ứng dụng. Một số trong số đó là:

  • Để giao tiếp các đầu ra tương thích TTL hoặc NMOS với đầu vào CMOS tốc độ cao như một bộ chuyển đổi mức logic.
  • Thiết kế các cổng logic phổ biến và mạch kết hợp
  • Nó có thể hoạt động như một bộ tạo sóng hoặc bộ đệm
  • Được sử dụng để tạo ra sóng vuông hay tín hiệu xung nhịp
  • Để xử lý các phép toán số học

Sơ đồ 2D của IC 74HCT04

Biểu đồ này cho thấy sơ đồ kích thước vật lý 2D của package DIP. Bạn cần phải xem xét các kích thước này trong khi thiết kế mạch PCB.

Sơ đồ 2D của IC 74HCT04
