IC khuếch đại đầu vào JFET TL081 / TL082 / TL084

TL081 là mạch tích hợp bộ khuếch đại tốc độ cao gồm có JFET điện áp cao và transistor lưỡng cực. Có dòng phân cực đầu vào thấp, điện áp bù đầu vào được cắt bớt và tốc độ quay (slew rate) cao.

Hơn nữa, nó tương thích với chân cắm của IC LM741 và được sử dụng trong điện tử và máy tính, v.v. Ngoài ra, dải điện áp hoạt động của IC thích hợp với các ứng dụng điện áp vi phân và common-mode.

Sơ đồ chân

Như sơ đồ chân cho thấy IC khuếch đại đầu vào JFET này chỉ có một op-amp bên trong chip, không giống với IC TL074. Tương tự TL081, các IC như TL082, TL084 có các tính năng và thông số kỹ thuật điện giống nhau. Ngoại trừ một số op-amps bên trong một package.

TL082: Op-Amp kép

TL084: Bộ khuếch đại bốn kênh

Sơ đồ chân TL081

Sơ đồ chân TL082

Sơ đồ chân TL084

Mô tả cấu hình chân

TL081 là IC op-amp có 8 chân với các chức năng được mô tả trong bảng dưới đây:

Số chân	Tên chân	Mô tả
1, 5	OFFSET N1, OFFSET N2	Các chân điều chỉnh giá trị bù đầu vào
2	IN-	Đầu vào đảo của op-amp
3	IN+	Đầu vào không đảo
4	Vcc-	Nguồn điện âm hoặc nối mass
6	OUT	Chân đầu ra của op-amp
7	Vcc +	Chân điện tích dương
8	NC	Không kết nối

Đặc tính TL081 / TL082, TL084

Khử gợn sóng xung (Common-mode Rejection ratio) từ 70dB đến 86dB và dải cung cấp điện áp rộng
Dòng điện phân cực đầu vào thấp
Yêu cầu ít điện năng
Có bù tần số bên trong
Dòng điện cung cấp là 1,4mA, rất thấp
Dòng điện bù thấp
Không yêu cầu chốt (Latch)
JFET trở kháng đầu vào cao
Bảo vệ ngắn mạch đầu ra
Băng thông khuếch đại lớn 3MHz
Trở kháng đầu vào cao
Slew rate (tốc độ thay đổi giá trị điện áp đầu ra) thường là 16 V / µs
Dải nhiệt độ hoạt động từ –55 ° C đến +125 ° C

Nơi ứng dụng

TL081IC được sử dụng ở tất cả các ứng dụng đòi hỏi slew rate cao, dòng phân cực đầu vào thấp, điện áp bù và băng thông rộng.

Vì là IC op-amp, do đó, được sử dụng ở các bộ theo dõi điện áp, chuyển đổi điện xoay chiều AC sang một chiều DC, mạch lấy mẫu và mạch giữ giá trị, bộ tích hợp tốc độ cao. Cũng được sử dụng để thực hiện các phép tính toán học.

Ngoài tất cả các mạch này, máy tính, máy tính bảng và thiết bị điện tử cá nhân cũng sử dụng vi mạch này. TL081 tương thích với chân cắm với IC LM741 và do đó các nhà thiết kế có thể cải thiện hiệu suất của các thiết kế LM741 cũ.

Cách sử dụng TL084

IC TL081 gồm một bộ khuếch đại bên trong IC. Chân 2 là chân đảo của bộ khuếch đại, chân 3 là chân không đảo. Kết nối chân 4 với mass và chân 7 với nguồn điện dương.

Có thể được sử dụng như một bộ khuếch đại đảo hoặc không đảo bằng cách cấp tín hiệu trở lại đầu ra vào đầu vào với sự kết hợp với hai điện trở.

Nếu điện áp đầu vào được cấp ở chân dương, thì nó hoạt động như một op-amp không đảo và điện áp đầu ra sẽ cùng pha với điện áp đầu vào.

Mặt khác, nếu điện áp đầu vào được cấp vào chân âm, điện áp đầu ra và đầu vào sẽ lệch pha và sẽ hoạt động như một bộ khuếch đại đảo. Sơ đồ mạch của cả bộ khuếch đại đảo và không đảo được cho dưới đây:

Mạch ví dụ bộ khuếch đại không đảo

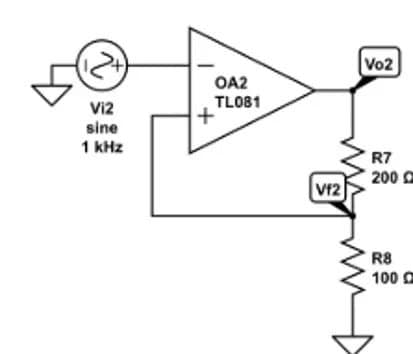

Mạch ví dụ bộ khuếch đại đảo

Ứng dụng TL081

Bộ khuếch đại lấy mẫu và giữ giá trị
Được sử dụng trong bộ lọc để khuếch đại tín hiệu đầu ra
Bộ so sánh, bộ đa hài, bộ dò giá trị đỉnh, bộ dao động sóng xung vuông và bộ tạo chức năng cũng sử dụng IC này để thiết kế mạch bên trong.
Có thể sử dụng cho các ứng dụng bộ khuếch đại tiêu chuẩn vì có các chân cắm tương thích với thiết kế của IC LM741.
Bộ khuếch đại được sử dụng IC này trong bộ lọc Notch để loại bỏ tần số đơn hoặc một dải tần số nhỏ.
IC 7481 được sử dụng trong các ứng dụng yêu cầu tổng hợp điện áp như bộ trộn tín hiệu âm thanh.
