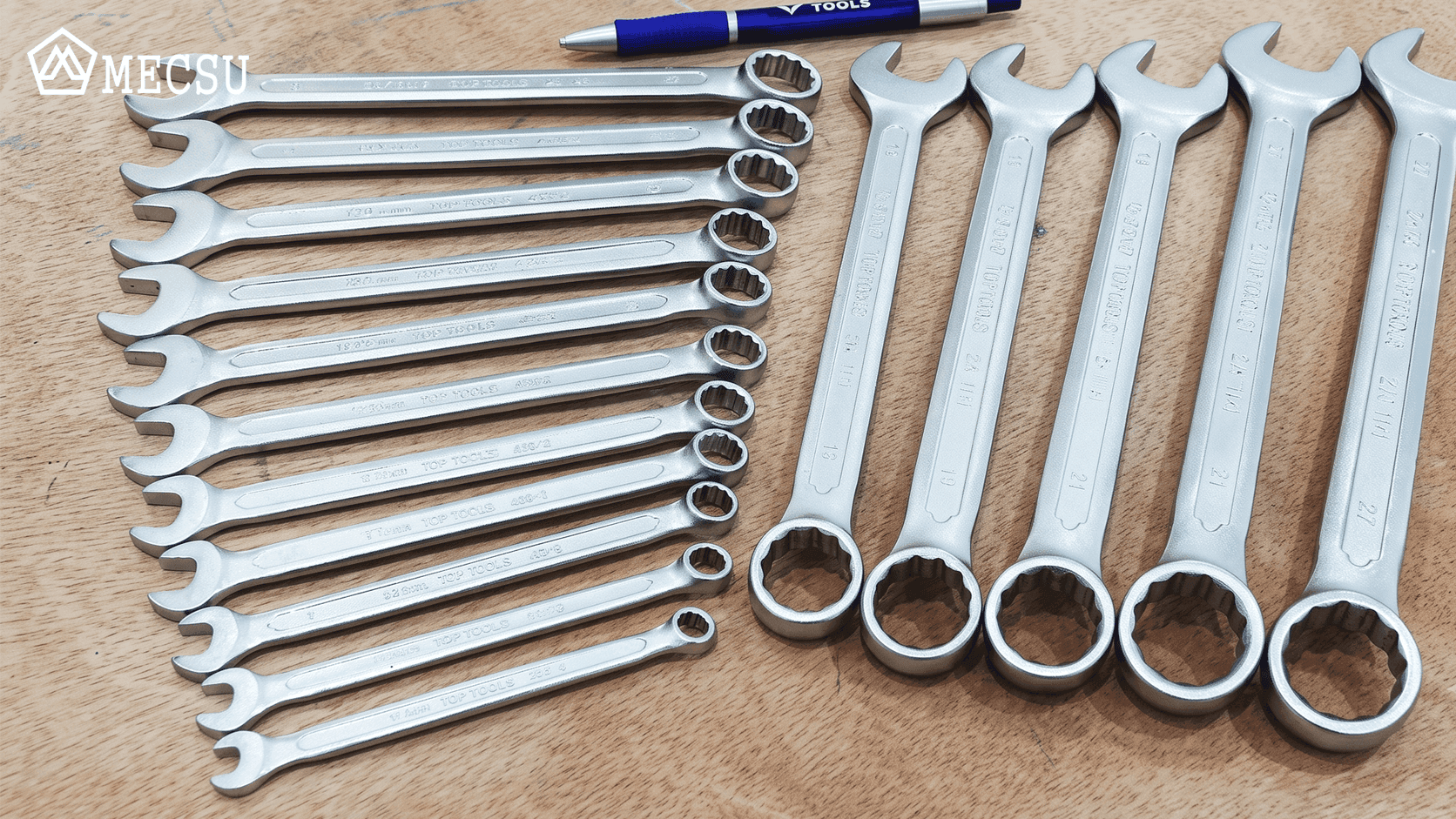

Tra Cứu Các Size Cờ Lê Vòng Miệng Chuẩn ISO/DIN Cho Bu Lông Và Cách Ứng Dụng

Việc tra cứu chính xác bảng size cờ lê vòng miệng chuẩn ISO/DIN cho bu lông giúp đảm bảo an toàn, tránh biến dạng bu lông và tăng tuổi thọ dụng cụ và ứng dụng trong công việc.

Mecsu11/08/2023Cập nhật 22/09/20266 phút đọc

Tra Cứu Các Size Cờ Lê Vòng Miệng Chuẩn ISO/DIN Cho Bu Lông Và Cách Ứng Dụng

MỤC LỤC NỘI DUNG

Thông số kỹ thuật và Nguyên tắc quy đổi size cờ lê với bu lông
Bảng tra cứu dung sai và size cờ lê vòng miệng chuẩn ISO/DIN (Hệ Mét)
Phương pháp quy đổi chính xác cờ lê hệ Inch sang mm
Câu hỏi thường gặp (FAQ)

Cờ lê vòng miệng (Combination Wrench) gồm một đầu ngàm và một đầu tròng cùng kích thước. Để chọn đúng size cờ lê cho từng loại bu lông, người dùng cần căn cứ vào khoảng cách hai mặt đối diện của đầu lục giác (kích thước ngàm S) theo các tiêu chuẩn DIN và ISO. Việc tra cứu chính xác bảng size cờ lê vòng miệng thẳng chuẩn giúp đảm bảo an toàn, tránh biến dạng bu lông và tăng tuổi thọ dụng cụ.

1. Thông số kỹ thuật và Nguyên tắc quy đổi size cờ lê với bu lông

Trong thiết kế và chế tạo cơ khí, quy cách bu lông và cờ lê được phân định minh bạch qua các thông số hình học tiêu chuẩn:

Đường kính danh nghĩa ren (Ký hiệu M - Metric Thread): Kích thước đường kính ngoài của phần thân ren (ví dụ: M6 có đường kính ren danh nghĩa là 6mm).
Kích thước ngàm / Size cờ lê (Ký hiệu S - Spanner Size / Width Across Flats): Khoảng cách vuông góc giữa hai mặt phẳng song song đối diện trên đầu lục giác của bu lông hoặc đai ốc.

Công thức tính nhanh khẩu độ ngàm (S) theo đường kính ren (d) cho các dòng bu lông lục giác hệ Mét tiêu chuẩn DIN 933 / ISO 4014 xấp xỉ như sau:

S ≈ 1.5 × d (Ví dụ: Bu lông M10 có d = 10mm ➔ S ≈ 1.5 × 10 = 15mm; theo tiêu chuẩn điều chỉnh thực tế DIN/ISO là 16mm hoặc 17mm).

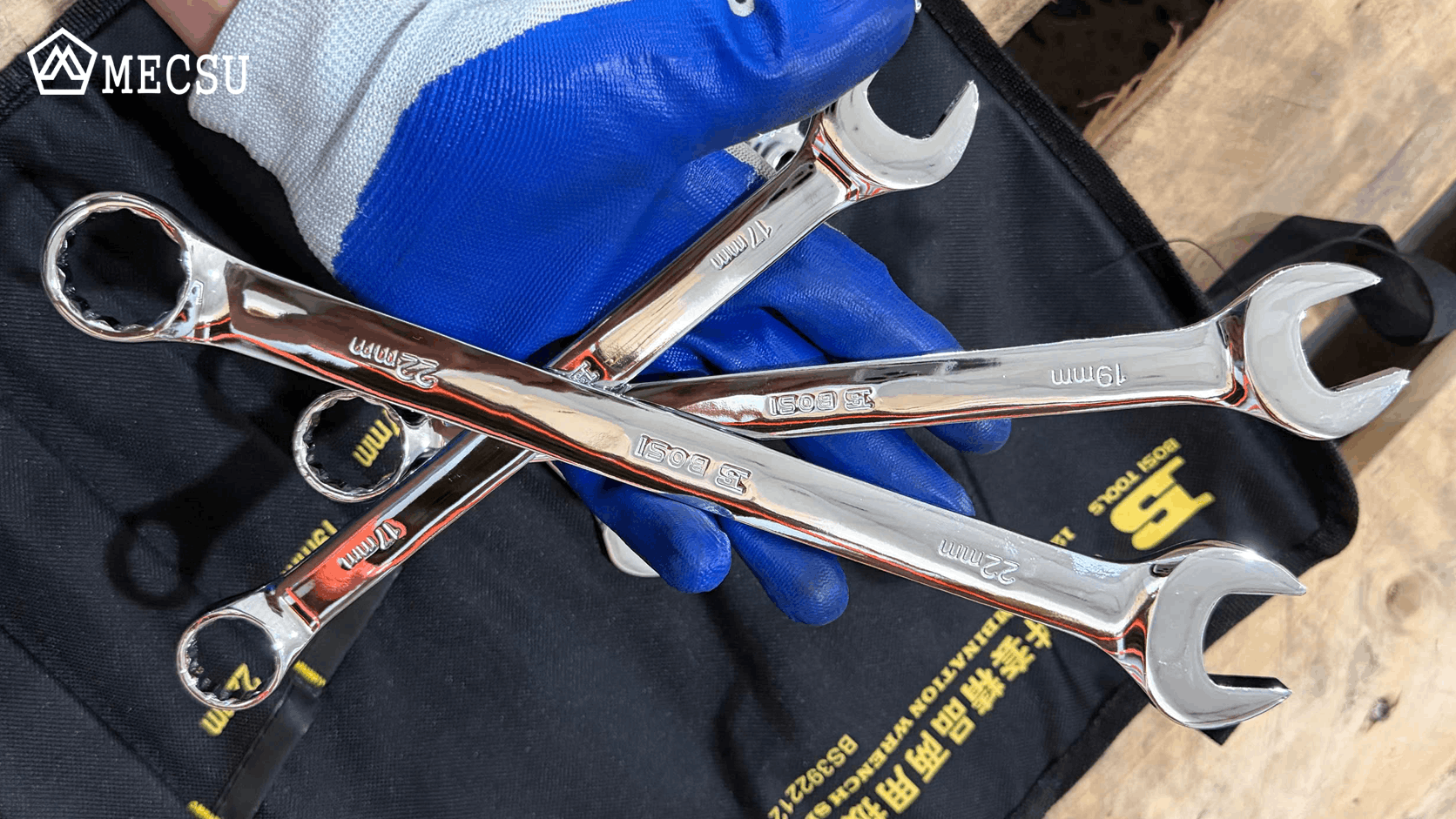

*Tra cứu chính xác bảng size cờ lê trước khi mua giúp người dùng hạn chế rủi ro*

2. Bảng tra cứu dung sai và size cờ lê vòng miệng chuẩn ISO/DIN (Hệ Mét)

Bảng đối chiếu kỹ thuật chi tiết giữa kích thước ngàm cờ lê (S), thông số bu lông hệ Mét theo tiêu chuẩn DIN 933 (ren suốt), DIN 931 (ren lửng) và đai ốc DIN 934:

Size Cờ Lê (S - mm)	Ký Hiệu Bu Lông (M) & Tiêu Chuẩn	Ứng Dụng Chuyên Ngành
5.5 mm - 7 mm	M3 – M4 (DIN 933 / ISO 4017)	Dùng cho linh kiện vi điện tử, thiết bị đo chính xác, bảng mạch PLC.
8 mm	M5 (DIN 933 / ISO 4014)	Lắp ráp vỏ máy nén, tủ điện công nghiệp, chi tiết xe cơ giới nhẹ.
10 mm	M6 (DIN 933 / DIN 934)	Chuẩn kết nối đa năng trong cơ khí chế tạo máy, khung vỏ phụ tùng ô tô xe máy.
13 mm (hoặc 12mm)	M8 (ISO 4014 = 13mm; JIS = 12mm)	Liên kết chịu lực trung bình trong kết cấu cơ khí, gá đỡ động cơ, mặt bích bơm.
16 mm / 17 mm	M10 (ISO 4014 = 16mm; DIN 933 = 17mm)	Hệ thống treo ô tô, bu lông liên kết kết cấu dầm chịu tải lớn.
18 mm / 19 mm	M12 (ISO 4014 = 18mm; DIN 933 = 19mm)	Sử dụng phổ biến trên moay-ơ bánh xe, khớp nối cardan, đường ống áp lực cao.
21 mm / 22 mm	M14 (ISO 4014 = 21mm; DIN 933 = 22mm)	Bu lông tắc kê bánh xe SUV/tải nhẹ, chân máy dập, khớp cầu chuyển động.
24 mm	M16 (DIN 933 / ISO 4014)	Mô-men siết kỹ thuật lớn (~200 Nm). Dùng cho nhà xưởng kết cấu thép, máy cơ khí nặng.
27 mm - 30 mm - 32 mm	M18 – M20 – M22 (DIN 933)	Lắp đặt mặt bích van công nghiệp, xe khai thác khoáng sản, cầu đường.

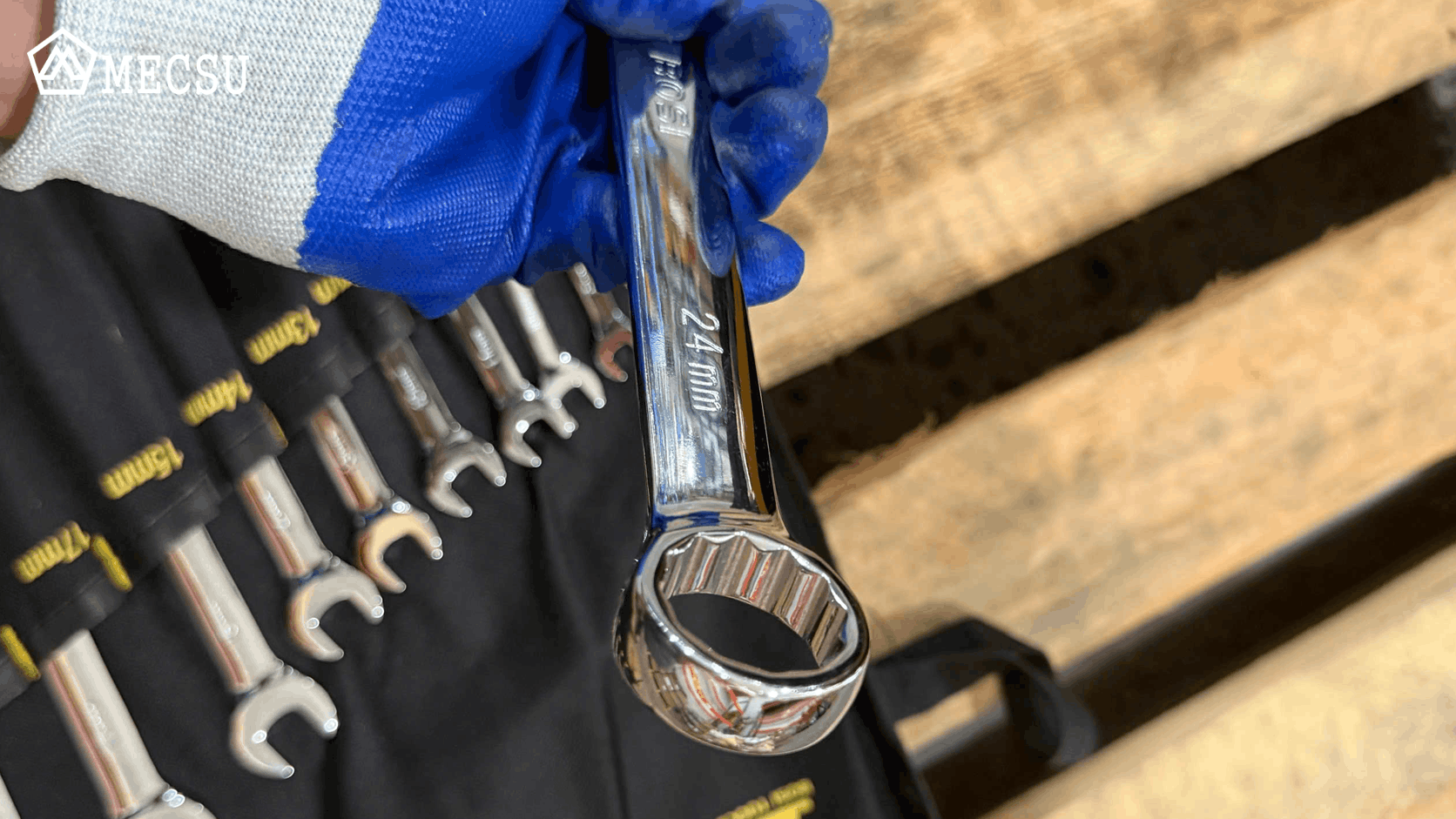

*Cờ lê vòng miệng có kích thước size 24mm*

3. Phương pháp quy đổi chính xác cờ lê hệ Inch sang mm

Đối với các thiết bị công nghiệp nhập khẩu từ Bắc Mỹ, hệ số quy đổi chuẩn giữa inch và milimét là: 1 inch = 25.4 mm. Tuyệt đối không dùng cờ lê hệ Mét làm tròn để thao tác trên bu lông hệ Inch nhằm tránh trượt ngàm, gây biến dạng lục giác (bo tròn góc bu lông) hoặc làm hư hại bề mặt ngàm cờ lê.

Size Cờ Lê SAE (Inch)	Giá Trị Đổi Chính Xác (mm)	Khuyến Cáo Kỹ Thuật Khi Thao Tác
1/4"	6.35 mm	Độ lệch +0.35mm so với cờ lê 6mm. Tuyệt đối không thay thế để tránh làm cháy mép ốc.
5/16"	7.94 mm	Rất gần cờ lê 8mm (sai số -0.06mm). Có thể dùng cờ lê 8mm trong trường hợp tải nhẹ.
3/8"	9.53 mm	Khoảng hở rơ 0.47mm nếu dùng cờ lê 10mm. Yêu cầu bắt buộc dùng đúng cờ lê chuẩn 3/8 Inch.
1/2"	12.70 mm	Cờ lê 13mm bị lỏng (rơ 0.3mm), cờ lê 12mm không lọt ngàm. Bắt buộc dùng cờ lê 1/2".
9/16"	14.29 mm	Lớn hơn 14mm là 0.29mm. Khi siết mô-men cao bằng cờ lê 14mm rất dễ trượt vát góc.
3/4"	19.05 mm	Độ lệch cực nhỏ (+0.05mm) so với cờ lê 19mm, có thể dùng thay thế tương đương trong hầu hết các tác vụ.

4. Câu hỏi thường gặp (FAQ)

Tại sao cùng là bu lông M10 nhưng kích thước cờ lê lại có sự khác biệt giữa các chuẩn DIN 933, ISO 4014 và JIS?
Sự khác biệt xuất phát từ quy chuẩn quy định kích thước mũ lục giác của từng tiêu chuẩn: Tiêu chuẩn JIS (Nhật Bản - dùng nhiều trên xe máy) quy định bu lông M10 dùng cờ lê 14mm để tối ưu không gian. Tiêu chuẩn truyền thống DIN 933 (Đức) quy định size ngàm S = 17mm. Trong khi tiêu chuẩn chuẩn hóa quốc tế mới ISO 4014/ISO 4032 tinh chỉnh giảm xuống 16mm nhằm tiết kiệm nguyên vật liệu chế tạo mà vẫn đảm bảo độ bền kéo.

So sánh khả năng chịu tải và góc xoay giữa cờ lê vòng miệng thẳng và cờ lê vòng miệng tự động (Ratchet Wrench)?
Cờ lê vòng miệng thẳng truyền thống được đúc nguyên khối từ thép Cromatic Vanadium (Cr-V), không chứa cơ cấu chuyển động cơ học nên chịu lực siết tối đa (mô-men bẻ) cao hơn từ 30% - 50%. Cờ lê vòng miệng tự động tích hợp bánh cóc (72 răng cho góc nhích chỉ 5°) giúp thao tác nhanh trong không gian hẹp, tuy nhiên chỉ phù hợp cho công đoạn nới/siết nhanh, không nên dùng để bẻ mô-men ban đầu hoặc siết lực tối đa.

Việc chọn nhầm size cờ lê rất dễ dẫn đến tình trạng trượt ngàm hay làm trầy xước, đày đầu bu lông. Để công việc luôn diễn ra suôn sẻ và chuẩn xác, bạn có thể tham khảo thêm các dòng cờ lê chính hãng chuẩn ISO/DIN tại Mecsu để lựa chọn công cụ cờ lê phù hợp trong công việc.
