Ê tô (Bench Vise / Clamp) là dụng cụ gá kẹp cơ khí chuyên dùng để kẹp chặt và cố định phôi gia công (kim loại, gỗ, nhựa) trong các thao tác như cưa, dũa, đục, khoan, phay hoặc taro. Thiết bị hoạt động dựa trên cơ chế truyền động của vặn ren trục xít, biến chuyển động quay của tay vặn thành lực kẹp ép chặt hai má ngàm, đảm bảo an toàn và hỗ trợ độ chính xác cao cho người thao tác.

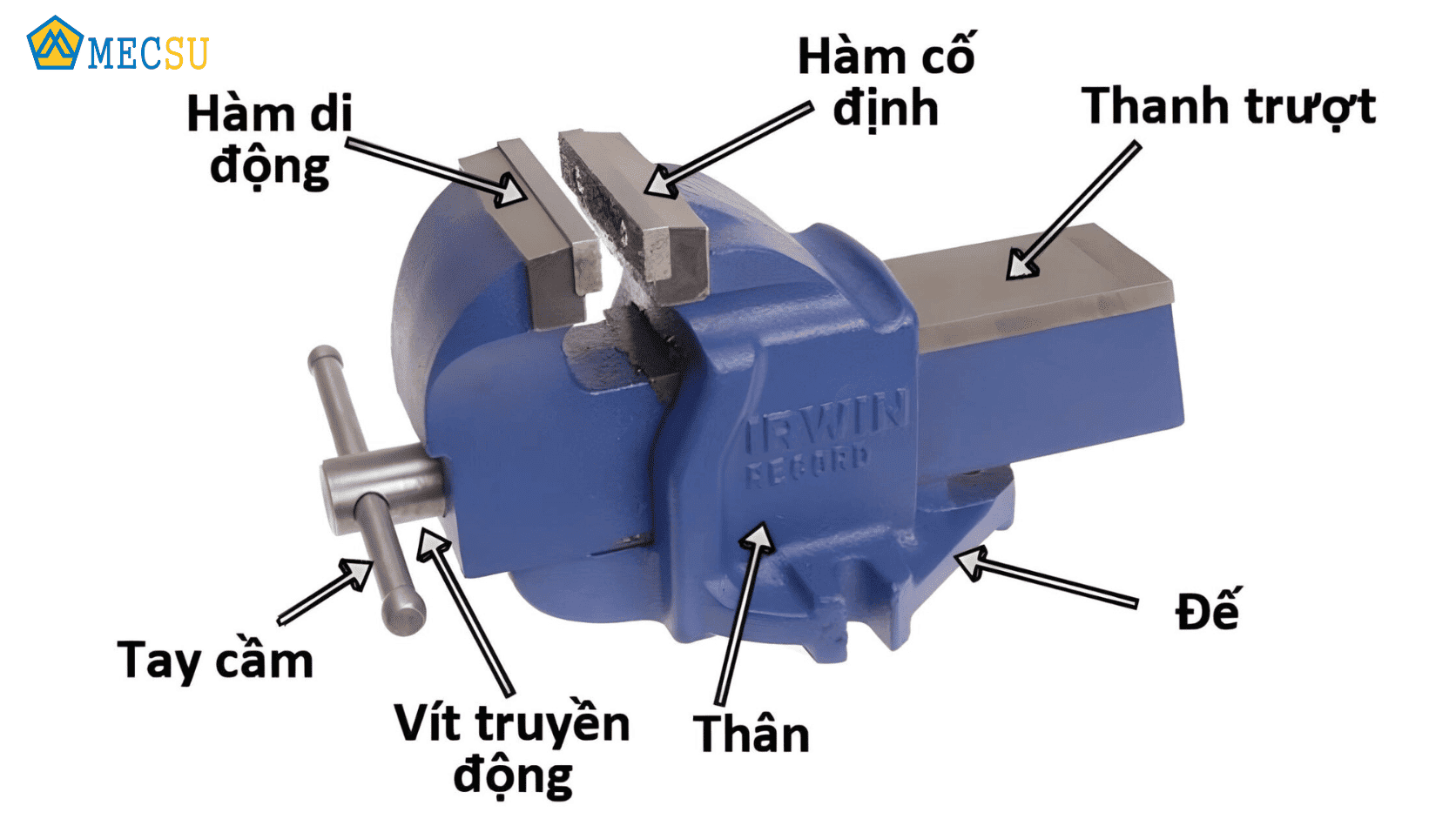

1. Cấu tạo và nguyên lý hoạt động của ê tô
Một bộ ê tô cơ khí tiêu chuẩn gồm 4 bộ phận cốt lõi:
-
Thân ê tô (Base & Body): Đúc bằng gang cầu hoặc thép đúc chịu lực va đập tốt, đóng vai trò là khung đỡ chịu tải.
-
Má ngàm (Jaws): Gồm 1 má ngàm cố định và 1 má ngàm di động. Bề mặt má ngàm thường thiết kế đường khía răng cưa nhằm tăng độ bám phôi.
-
Trục ren dẫn hướng (Lead Screw): Bộ phận truyền động chính. Khi xoay tay quay, trục ren tiến hoặc lùi để khép/mở hai má ngàm.
-
Chân đế (Base Mount): Dạng cố định bắt bulong xuống bàn thao tác hoặc mâm xoay 360 độ hỗ trợ điều chỉnh hướng linh hoạt.
2. Tổng quan các nhóm ê tô phổ biến trên thị trường
Tùy thuộc vào môi trường thao tác (bàn nguội thủ công hay gá trên máy gia công tự động) cùng lực kẹp yêu cầu, ê tô được chia thành nhiều dòng chuyên biệt.
-
Ê tô bàn cơ khí (Bench Vise): Dùng cố định trên bàn nguội xưởng bảo trì để cưa, dũa, đục thủ công.
-
Ê tô kẹp bàn nhỏ (Clamp-on Vise): Thiết kế nhỏ gọn, gá trực tiếp vào mép bàn không cần khoan lỗ, phù hợp cho linh kiện điện tử, mỏ hàn, mô hình.
-
Ê tô máy khoan (Drill Press Vise): Đáy phẳng có rãnh định vị để bắt chặt vào bàn máy khoan, giữ phôi ổn định khi định vị lỗ khoan.
-
Ê tô chính xác máy phay (Milling Vise): Dòng chuyên dụng gá máy phay CNC, có cơ cấu chống nhấc phôi (Angle-Lock) và dung sai rất thấp. Bạn có thể kết hợp sử dụng cùng các dòng dụng cụ cắt gọt gá kẹp CNC để tối ưu hiệu suất gia công.
-
Ê tô nghiêng / xoay đa hướng & Ê tô thủy lực: Sử dụng cho gia công khuôn mẫu phức tạp hoặc gia công hàng loạt đòi hỏi lực kẹp lớn.
3. Gợi ý chọn mẫu ê tô theo tình huống sử dụng thực tế
Thay vì chọn ngẫu nhiên, bạn nên xác định mẫu ê tô dựa trên đúng đặc thù công việc tại xưởng:

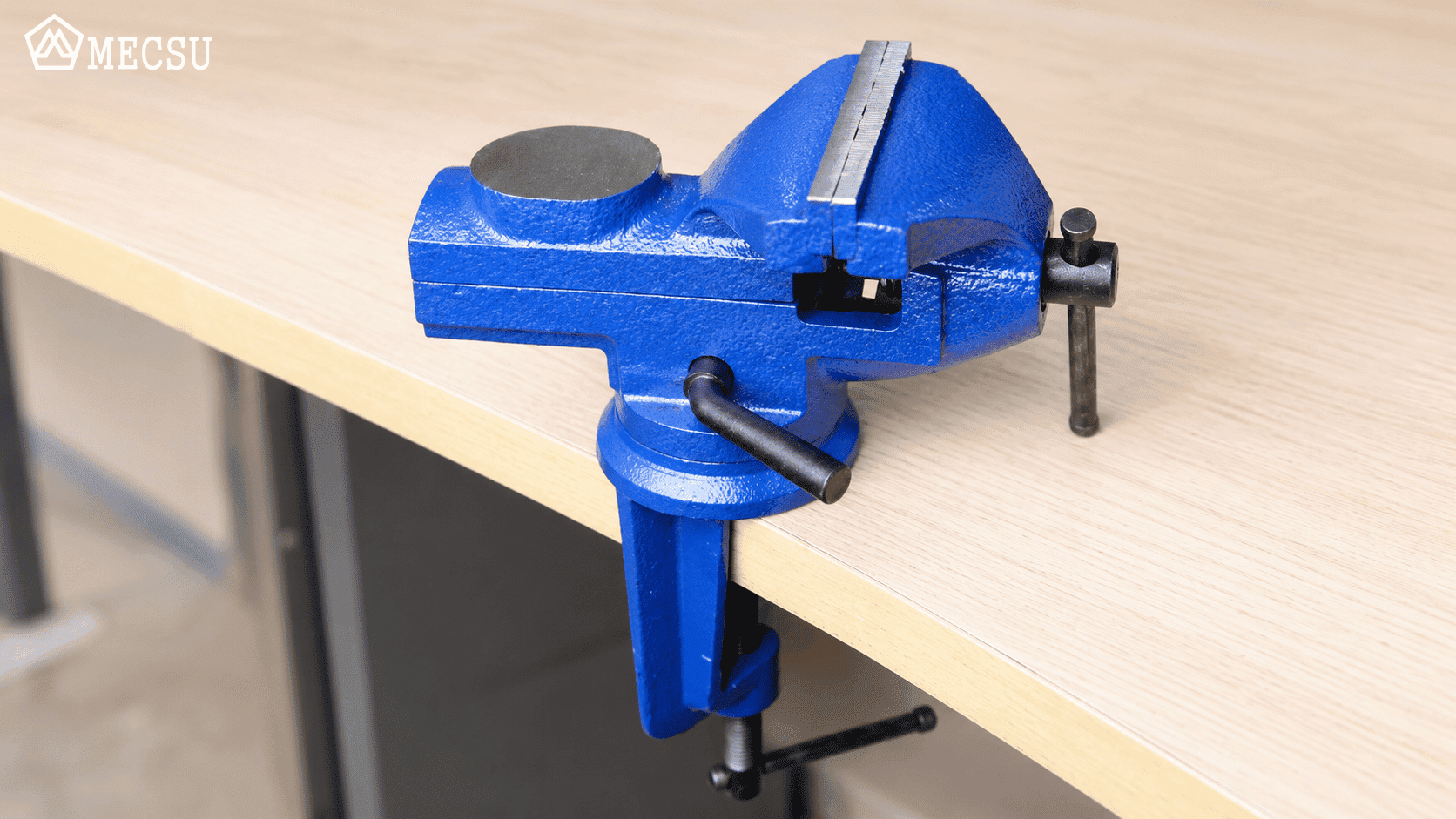

Mẫu 1: Ê tô bàn cơ khí mâm xoay 360 độ (Cho xưởng cơ khí, MRO)
-
Ứng dụng: Phù hợp cho các công việc gia công cơ khí tổng hợp và bảo trì thiết bị nhà máy.
-
Ưu điểm: Chân mâm xoay giúp kỹ thuật viên thay đổi góc dũa, cắt phôi dễ dàng mà không cần tháo phôi ra khỏi ngàm kẹp nhiều lần.
Lưu ý: Trước khi đặt mua, bạn nên tham khảo bài viết các loại thước đo phổ biến trên thị trường để chọn dụng cụ đo kích thước phôi chính xác, sau đó đối chiếu giữa độ mở ngàm tối đa và chiều rộng má ngàm.

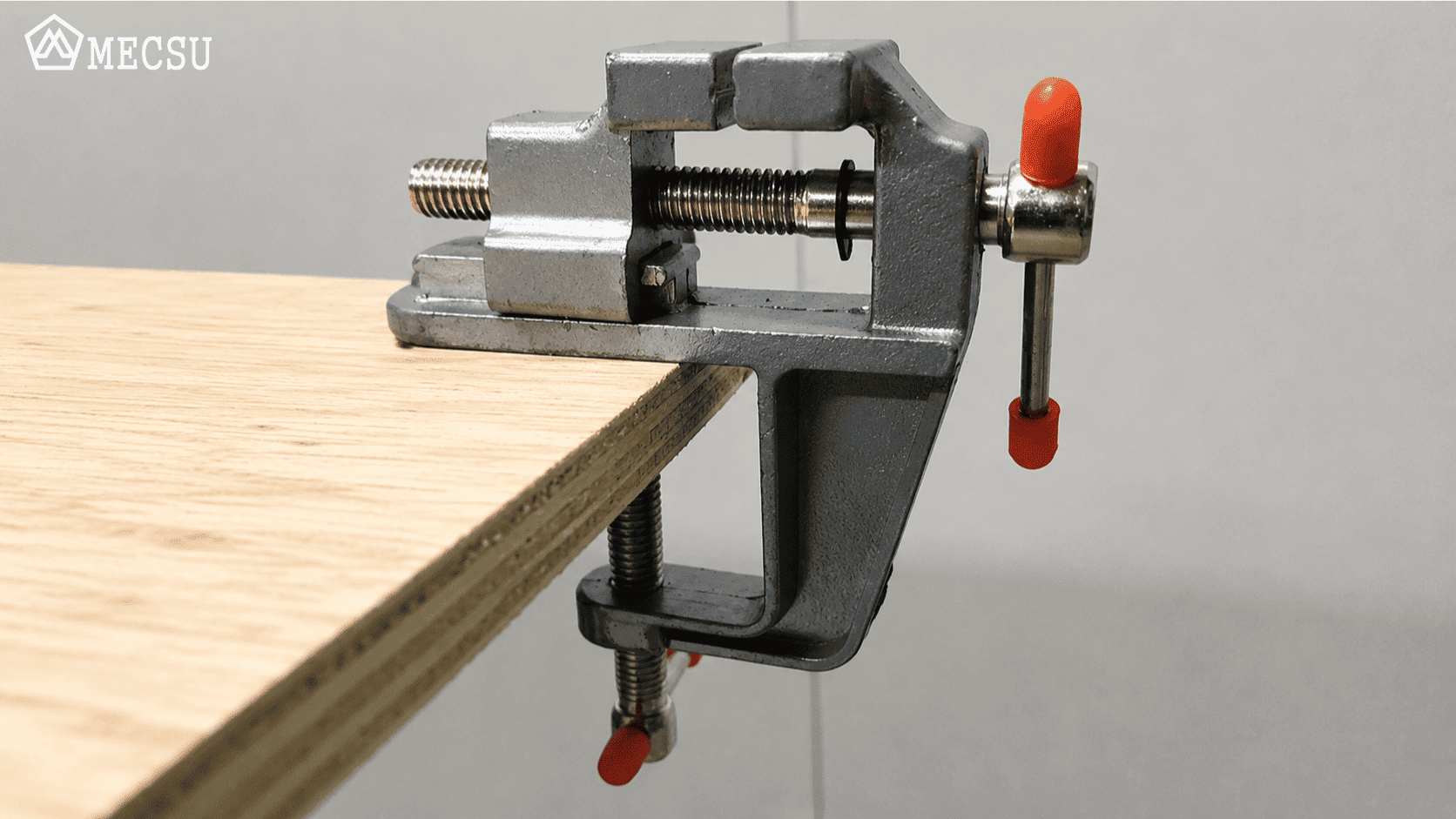

Mẫu 2: Ê tô kẹp bàn mini (Cho thợ chế tác, sửa chữa nhỏ)
-
Ứng dụng: Sửa chữa thiết bị điện gia dụng, chế tác kim hoàn, kẹp bo mạch hàn linh kiện. Quá trình lắp ráp các chi tiết nhỏ này thường cần sự hỗ trợ của các loại kìm và dụng cụ chuyên dụng khác.
-
Ưu điểm: Cơ cấu kẹp mép bàn linh động, dễ dàng tháo cất vào hộp dụng cụ di động.
Xem thêm bài viết Hộp đồ nghề là gì? cấu tạo, phân loại và cách chọn.

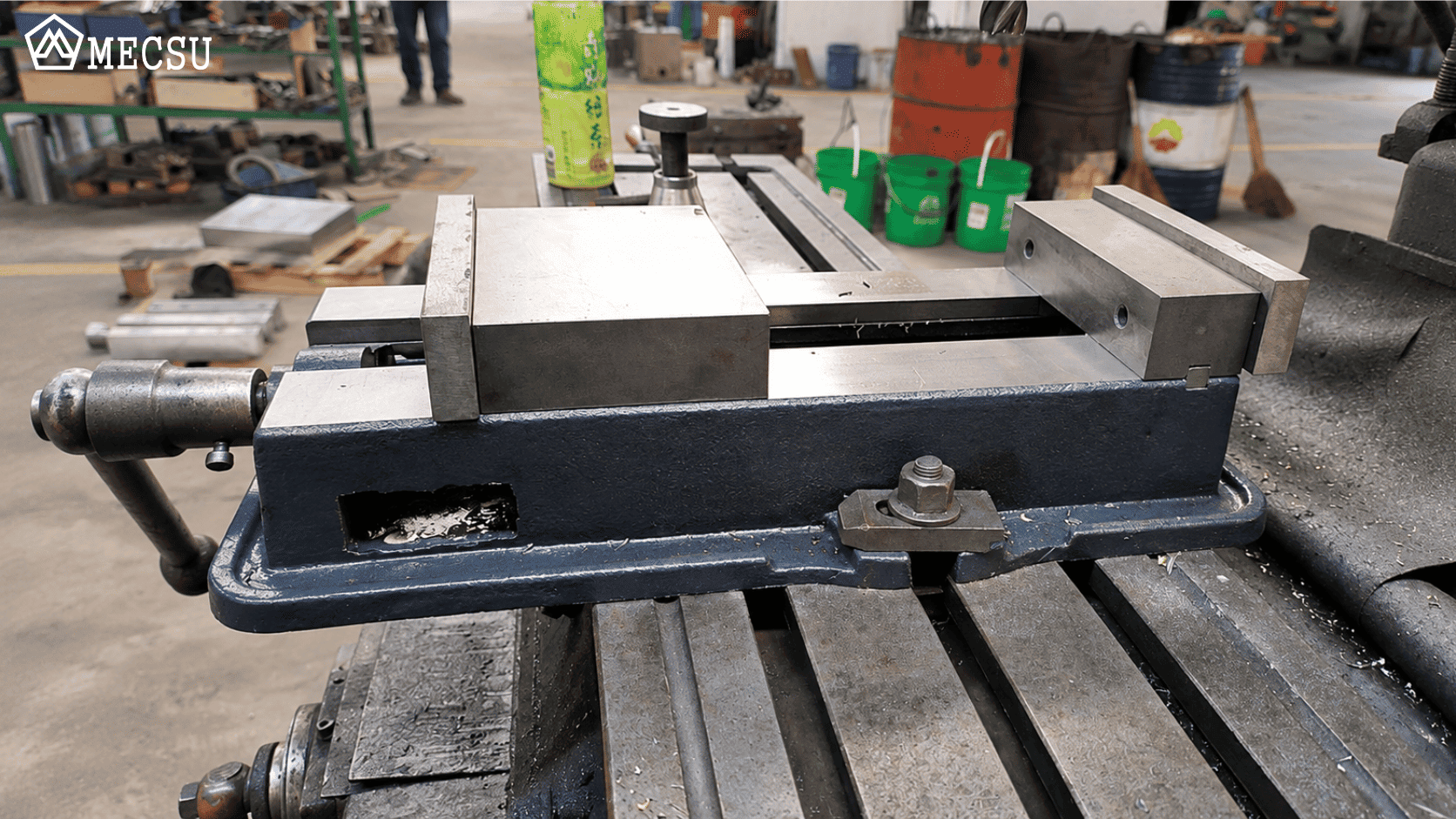

Mẫu 3: Ê tô máy phay cơ chế chống nâng phôi (Cho gia công CNC)
-
Ứng dụng: Gá kẹp phôi phay mặt phẳng, gia công chi tiết máy đòi hỏi dung sai hẹp.
-
Ưu điểm: Trang bị má ngàm phẳng mịn và bán cầu chống nâng, giữ phôi không bị hếch lên khi siết lực lớn.
XEM TẤT CẢ DANH MỤC SẢN PHẨM CHÍNH HÃNG MECSU
4. Bảo vệ phôi mềm và kéo dài tuổi thọ ê tô
-
Tránh trầy xước phôi mềm: Khi kẹp phôi bằng nhôm, đồng, nhựa hoặc bề mặt đã mài bóng, hãy lắp thêm má ngàm phụ mềm (bọc cao su, nhựa Polyurethane hoặc ốp lá nhôm) để tránh vết răng cưa của ngàm thép in lên phôi.
-
Không dùng búa gõ vào tay quay: Việc đập búa hoặc nối dài ống công năng vào tay quay để tăng lực kẹp dễ làm cong trục ren xít hoặc gây nứt vỡ thân đúc bằng gang.
-
Vệ sinh ren dẫn hướng: Phoi kim loại và bụi cưa bám vào trục ren cần được quét dọn sạch, đồng thời tra mỡ bảo dưỡng định kỳ để tránh kẹt cứng tay quay.
Xem thêm bài viết Búa nhựa và búa cao su khác nhau điểm nào? để chọn được loại phù hợp.
5. Câu hỏi thường gặp về Ê tô (FAQ)
Chiều rộng ngàm và độ mở ngàm ê tô khác nhau như thế nào?
Chiều rộng ngàm là chiều ngang của má kẹp, trong khi độ mở ngàm là khoảng cách tối đa giữa hai má ngàm khi mở rộng hết cỡ. Một ê tô có ngàm rộng 100mm không đồng nghĩa với việc mở rộng kẹp được phôi dày 100mm.
Có nên dùng ê tô bàn nguội gá lên máy phay CNC không?
Không nên. Ê tô bàn nguội không thiết kế độ song song khắt khe và thiếu cơ cấu chống nhấc phôi (Angle-Lock), có thể làm phôi bị hếch lên dưới lực cắt của dao phay, gây sai lệch kích thước và dễ văng phôi.
Làm sao để kẹp chi tiết nhôm, đồng mạ bóng mà không bị móp hay trầy xước?
Bạn nên sử dụng thêm má ngàm phụ mềm làm bằng cao su, nhựa polyurethane, nhôm mềm hoặc chêm lót lá gỗ/cao su giữa ngàm ê tô và bề mặt phôi trước khi siết lực.
Cần cung cấp thông số gì khi yêu cầu báo giá ê tô cho nhà máy/xưởng?
Bạn chỉ cần cung cấp: loại ê tô (bàn nguội, máy khoan hay máy phay), độ mở ngàm tối đa, chiều rộng ngàm (mm), tải trọng/mục đích gá và số lượng cần mua để kỹ thuật viên đối chiếu chính xác mã hàng.
