Bộ khuếch đại âm thanh TDA7388 4 x 45 W

28/07/23

Chuyên mục: Sản phẩm mới

TDA7388 là bộ khuếch đại radio lớp AB được thiết kế cho các ứng dụng radio trên xe hơi. Nó cho phép xoay đầu ra thanh ray để có cấu hình đầu ra PNP / NPN bổ sung đầy đủ. Và nó không yêu cầu bất kỳ tụ điện bootstrap nào.

TDA7388 thuộc gói Flexiwatt25 và là một bộ khuếch đại cầu bốn. Do đó, nó có bốn kênh đầu ra, nơi có thể kết nối bốn loa. Nó có khả năng đầu ra cao với tiếng ồn thấp và là bộ khuếch đại 4 kênh với 25 chân.

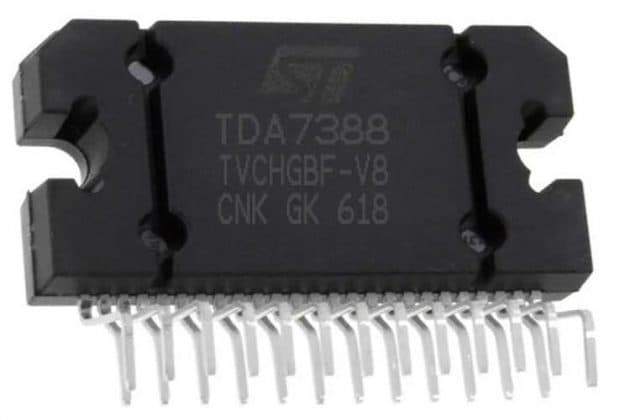

TDA7388 thuộc gói Flexiwatt25

Cấu hình sơ đồ TDA7388

Pin No	Tên ghim	Chức năng ghim
1	TAB	Kết nối với mặt đất
2	P-GND2	Tiếp đất kênh 2
3	OUT2-	Đảo đầu ra của Kênh 2
4	ST-BY	Stand-by
5	OUT2 +	Đầu ra không đảo của Kênh 2
6	VCC	Cung cấp hiệu điện thế
7	OUT1-	Đảo đầu ra của Kênh 1
số 8	P-GND1	Tiếp đất kênh 1
9	OUT1+	Đầu ra không đảo của Kênh 1
10	SVR	Từ chối điện áp cung cấp
11	IN 1	Đầu vào của Kênh 1
12	IN 2	Đầu vào của Kênh 2
13	S-GND	Tín hiệu mặt đất
14	IN4	Đầu vào của Kênh 4
15	IN 3	Đầu vào của Kênh 3
16	AC-GND	Đất AC
17	OUT3+	Đầu ra không đảo ngược của Kênh 3
18	P-GND3	Tiếp đất kênh 3
19	OUT3-	Đảo đầu ra của Kênh 3
20	VCC	Cung cấp hiệu điện thế
21	OUT4+	Đầu ra không đảo ngược của Kênh 4
22	MUTE	MUTE
23	OUT4-	Đảo đầu ra của Kênh 4
24	P-GND4	Công suất GND của Kênh 4
25	HSD	Không có kết nối

Tính năng & Thông số kỹ thuật

Công suất đầu ra cao (tối đa 4x45 W / 4 Ω và 4x26 W / 4 Ω @ 14,4 V, 1 kHz, 10%)
Tiếng ồn đầu ra thấp
Chức năng chờ
Chức năng tắt tiếng
Độ méo thấp
Tự động hóa khi phát hiện điện áp cung cấp tối thiểu
Số lượng thành phần bên ngoài thấp
Điện áp cung cấp hoạt động V S : 18 V
Điện áp cung cấp DC V S (DC) : 28 V
Điện áp cung cấp đỉnh (t = 50 ms) V PK : 50 V
Dòng điện đỉnh đầu ra I O :
Lặp lại (chu kỳ làm việc 10% @ f = 10 Hz): 4,5 A
Không lặp lại (t = 100 μ s): 5,5 A
Công suất tiêu tán P d : 80 W
Dòng tĩnh I Q : 190 mA (typ)
Công suất đầu ra P O : 26 W (điển hình) (V S = 14,4 V THD = 10%)
Công suất đầu ra tối đa P max :
41 W (@ V S = 14,4 V)
45W (@ V S = 15,2 V)
THD: 0,04% (@P O = 4 W)

TDA7388 Tương đương

TDA7851F, TDA7561, TDA7387EP, TB2941HQ

Mạch thử nghiệm và ứng dụng tiêu chuẩn của Bộ khuếch đại TDA7388

Hình dưới đây cho thấy cách sử dụng TDA7388. Nó là một bộ khuếch đại bốn kênh. Do đó, chúng ta có thể kết nối bốn loa với bộ khuếch đại này như trong hình bên dưới.

Mạch thử nghiệm và ứng dụng tiêu chuẩn của Bộ khuếch đại TDA7388

Tụ điện SVR được sử dụng để loại bỏ gợn sóng và điều chỉnh trình tự BẬT / TẮT. Để đạt được ứng dụng này, giá trị khuyến nghị tối thiểu của tụ điện SVR là 10 μF. Các tụ điện SVR được kết nối ở chân 10. TDA7388 có hai chế độ; Chế độ chờ và tắt tiếng. Các chế độ này có thể được sử dụng trực tiếp bằng cách kết nối thẳng với V s . Để điều khiển Muting và pin Standby, các bóng bán dẫn thông thường / công suất thấp có thể được sử dụng khi không có cổng và bộ vi xử lý CMOS thực sự. Để làm dịu quá trình chuyển đổi và ngăn chặn nhiễu âm thanh, các tế bào RC được sử dụng trong mạch.

Chân 22 dành cho chế độ tắt tiếng. Trong điều kiện bình thường, dòng điện 10 μ A sẽ chạy qua chốt này. Do đó, chúng tôi có thể kết nối tối đa 70 kΩ điện trở nối tiếp ngắt (R 2 ). Điện trở này đủ cao để cho phép một tụ điện ngắt nhỏ một cách hợp lý khoảng 1 μF. Nếu điện trở này lớn hơn giá trị khuyến nghị, điện áp trên chân 22 lớn hơn giá trị ngưỡng 1,5 V và không thể TẮT khi ngắt dòng.

Để đạt được quá trình chuyển đổi không có cửa sổ bật lên, hằng số thời gian được gán cho một chân chờ sẽ chậm hơn 2,5 V / ms.

Các ứng dụng

Bộ đàm trong ô tô
Có thể được sử dụng cho Loa di động, Đầu DVD di động, Máy chơi game
Bất kỳ dự án dựa trên bộ khuếch đại Quad Bridge nào có thể.

Mô hình và kích thước 2D

Nếu bạn đang thiết kế bảng mạch PCB hoặc bảng Perf với thành phần này thì hình ảnh sau đây từ Biểu dữ liệu sẽ hữu ích để biết loại gói và kích thước của nó.

Mô hình và kích thước 2D
