Bộ khuếch đại âm thanh Hi-fi TDA2030 14 Watts

TDA2030 là bộ khuếch đại âm thanh cung cấp công suất đầu ra 14 W. Có hệ thống bảo vệ bên trong chống ngắn mạch và quá tải để giảm công suất tiêu tán.

Về cơ bản, nó được thiết kế để sử dụng cho các ứng dụng yêu cầu bộ khuếch đại class AB có tần số thấp. TDA2030 khuếch đại tín hiệu âm thanh từ các thiết bị âm thanh, ví dụ như tăng cường âm lượng của micro khi được phát ra loa.

Sơ đồ chân TDA2030

Chi tiết cấu hình chân

Có hai đầu vào chân 1 và chân 2 là đầu vào đảo và đầu vào không đảo.
Chân 3 và 5 là chân cấp nguồn điện áp và được mass với cực âm và cực dương của pin.
Đầu ra tín hiệu ở chân 4.

Chi tiết cấu hình chân

Đặc tính bộ khuếch đại âm thanh TDA2030

Là bộ khuếch đại class AB có tần số thấp.
Hoạt động với cả nguồn điện đơn và nguồn điện kết hợp.
Dải điện áp hoạt động đơn từ 12V đến 36V và với nguồn cấp kết hợp là từ ± 6V đến ±38V.
TDA2030 cấp dòng điện đầu ra cao
Có hệ thống bảo vệ chống đoản mạch và quá nhiệt bằng cách giữ dòng điện luôn ở giới hạn an toàn để bảo vệ vi mạch không bị hư hỏng.
Có độ biến dạng sóng hài (harmonic distortion) và biến dạng chéo (cross-over distortion) rất thấp.
Công suất đầu ra 14W ở 4Ω và 9W ở 8Ω.

Nơi ứng dụng

Do có kích thước nhỏ, giá thành thấp và đặc tính cấp công suất đầu ra từ 10W đến 200W, IC rất phù hợp để thiết kế mạch khuếch đại âm thanh. Thêm vào đó, có thể hoạt động ổn định với độ nhạy đầu vào tốt.

Nếu đang thiết kế hệ thống có âm lượng lớn, bộ khuếch đại cầu (bridge) hoặc bộ khuếch đại tăng áp yêu cầu các đặc tính được nêu ở trên thì TDA2030 sẽ là sự lựa chọn tốt nhất.

Cách sử dụng bộ khuếch đại âm thanh TDA2030

Nguyên lý hoạt động của IC này tương tự như các bộ khuếch đại khác. Sự khác biệt duy nhất là nó dùng để khuếch đại tín hiệu âm thanh, tạo công suất đầu ra 14W nhưng có thể tăng lên đến 30W (bằng cách sử dụng hai IC TDA2030).

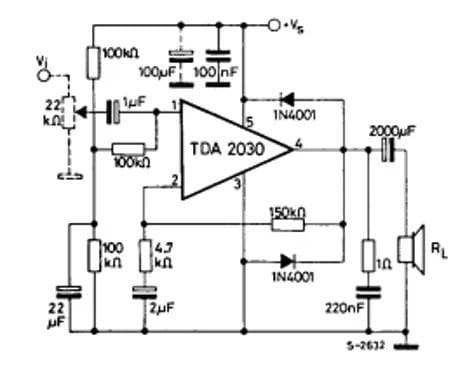

Mạch ví dụ

Ở mạch này, một điện trở 150kΩ được dùng như điện trở feedback được mắc ở giữa đầu vào và đầu ra đảo của bộ khuếch đại, có chức năng thu độ lợi của bộ khuếch đại.

Tụ điện được mắc với chân 2, chỉ cho phép các tín hiệu có tần số cao đi qua và chặn các tín hiệu có tần số thấp hơn ngưỡng. Một điện trở 4,7kΩ được mắc nối tiếp với tụ điện này để loại bỏ hoặc triệt tiêu nhiễu ở tín hiệu đầu vào. Chân đầu ra được nối với loa qua tụ điện 2000 µF.

Mạch ví dụ

Tụ điện này được sử dụng để cho phép tín hiệu đầu ra được khuếch đại đến loa, từ đó tạo ra âm thanh có âm lượng lớn. Hai diode được sử dụng để bảo vệ IC khỏi cháy bằng cách ngăn sự thay đổi cực tính (lỗi mắc ngược chân) TDA2030IC.

Một chiết áp 22 kΩ được mắc ở đầu vào không đảo, được sử dụng để thay đổi âm lượng của loa. Chỉ cần cấp nguồn điện cho mạch, thì tín hiệu khuếch đại thu được ở âm thanh đầu ra có thể được điều chỉnh thông qua một chiết áp.

Bạn có thể kết nối giắc cắm âm thanh ở điểm Vi (Trong sơ đồ trên). Kết nối giắc cắm này với điện thoại di động hoặc các thiết bị âm thanh và thưởng thức âm nhạc.

Bộ khuếch đại âm thanh thay thế

LM4871
TDA2040
TDA2050
NTE1380
LM386

Ứng dụng TDA2030

Được sử dụng cho các ứng dụng âm thanh để khuếch đại tín hiệu.
Công suất đầu ra có thể được tăng lên bằng cách kết hợp xếp tầng nhiều IC và do đó có thể đạt công suất cao.
Bộ khuếch đại bridge, bộ khuếch đại công suất, bộ khuếch đại âm thanh stereo và bộ khuếch đại loa siêu trầm đều là ứng dụng IC TDA2030.
