BiMOS Op Amp CA3240 với đầu vào MOSFET / Đầu ra lưỡng cực

IC CA3240 là bộ khuếch đại gồm hai op-amps được tích hợp trong một IC duy nhất. Cấu trúc bên trong gồm có transistor lưỡng cực và Mosfet. Hơn nữa, nó hỗ trợ đầu vào Mosfet và đầu ra lưỡng cực.

Mosfet kênh P trong mạch đầu vào cho phép trở kháng cao và nhiều dải điện áp đầu vào common-mode. Các IC được bù giá trị bên trong và được sử dụng trong việc thiết kế các mạch điện tử Analog.

CA3240 Tương tự

IC op-amp này là phiên bản kép của CA3140. CA3240 tương đương với IC LM741 dựa trên chuẩn TTL và có thể thay thế cho nhau trong nhiều ứng dụng.

Sơ đồ sơ đồ chân Op-Amp CA3240

Sơ đồ chân cho thấy biết nó có đầu ra kép ở mỗi op-amp. Hơn nữa, nó hỗ trợ một loạt các điện áp hoạt động do có các transistor đầu ra lưỡng cực.

Mô tả cấu hình chân

• Chân 2 và chân 3 là hai chân đầu vào của bộ khuếch đại hoạt động A. Chân 2 là chân đảo (chân âm) và chân 3 là chân không đảo (chân dương). Chân 1 là chân đầu ra của bộ khuếch đại.
• Chân 8 và Chân 4 là chân đầu vào để cấp nguồn dương và âm.
• Các chân 5, 6 và 7 là chân đảo, không đảo và là chân đầu ra của bộ khuếch đại B.
• Các đặc tính của CA3240
• IC 2 op-amp cần một nguồn điện duy nhất để hoạt động.
• Giá trị cung cấp điện áp đơn tối thiểu và tối đa là 4V đến 36V
• Giá trị cung cấp điện áp kép tối thiểu và tối đa là +/- 2 V và +/- 18 V.
• Có trở kháng rất cao 5TW và dòng đầu vào thấp 10pA do MOSFET tích hợp bên trong IC
• Sản phẩm tăng băng thông (bandwidth) 4,5MHz và tỷ lệ khử gợn sống xung (CMRR) là 70 dB
• Bảo vệ chân vào nguồn chống lại sự phóng điện tĩnh.
• CA3240 là phiên bản kép của IC CA3140 và có thể thay thế IC LM741 dựa trên chuẩn TTL.

Nơi ứng dụng

IC này có thể được sử dụng trong bộ so sánh, bộ theo dõi điện áp, mạch nghịch đảo chọn luồng (selective inversion circuits) và trong thiết kế bộ khuếch đại chuyển đổi. Do có trở kháng đầu vào cao, có thể được sử dụng để thiết kế mạch có độ chính xác cao cho các bộ lọc tích cực.

Các phép toán như tích phân, vi phân và tổng của hai giá trị có thể sử dụng vi mạch này. Vì nó là một vi mạch kép, do đó có thể sử dụng thực hiện hai chức năng cùng lúc.

Cách sử dụng CA3240

Nguyên lý hoạt động rất đơn giản vì bạn chỉ cần cung cấp điện áp đầu vào và nó sẽ tự tạo đầu ra. Do có trở kháng đầu vào cực cao, nó được sử dụng trong các ứng dụng y sinh.

Mạch ví dụ

Có thể thiết kế bộ điều chỉnh điện một chiều DC sử dụng CA3240 trong các ứng dụng khác nhau, chẳng hạn như điều khiển độ sáng của đèn LED hoặc tốc độ của động cơ/máy bơm, v.v. Trong mạch này, bộ khuếch đại A được cấp tín hiệu sóng xung tam giác vào đầu vào không đảo. Hoạt động giống như một bộ phát xung vuông.

Đầu vào không đảo của bộ khuếch đại B được kết nối với tín hiệu tham chiếu thông qua một chiết áp, được sử dụng để đặt điểm kích hoạt. Và opamp B hoạt động như một bộ so sánh.

Giá trị điện áp cấp vào nên nằm trong khoảng từ 5V đến 30V. Giá trị điện áp cấp càng lớn thì hiệu suất của bộ điều chỉnh càng cao. Tín hiệu xung vuông thu được ở chân 7 có tần số không đổi và độ rộng xung có thể thay đổi được. Sơ đồ mạch bên dưới của bộ điều chỉnh điện áp một chiều cho biết các kết nối và các linh kiện được sử dụng.

Các linh kiện yêu cầu

Các ví dụ

Mạch phát hiện ánh sáng vi sai CA3240

Mạch này biến đổi tín hiệu ánh sáng sang tín hiệu điện áp bằng cách sử dụng hai diode quang C30809. Đầu ra điện áp từ 2 op-amps đầu tiên được cấp cho các linh kiện phía sau.

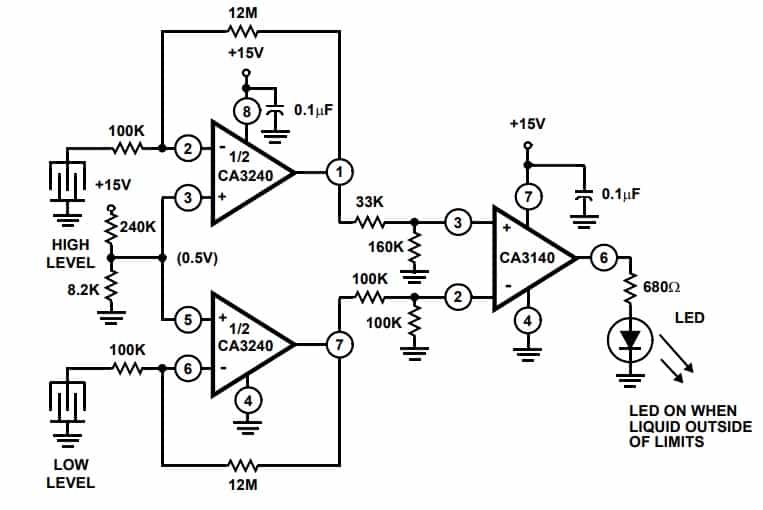

Ví dụ mạch dò dual-level

Mạch công tắc ON/OFF

Ứng dụng CA3240

Được sử dụng ở nhiều dự án để thực hiện các chức năng khác nhau. Dưới đây là một số ứng dụng và project có thể được thiết kế với CA3240:

• Trong thiết kế bộ dò ánh sáng vi sai, IC CA3240 được sử dụng để thực hiện phép toán trừ.
• CA3240 được sử dụng như một bộ khuếch đại cảm biến trong thiết kế bộ dò dual-level.
• Thiết bị đo và bộ khuếch đại thiết bị đo ánh sáng được thiết kế với CA3240.
• Bộ tạo xung đa hài, bộ tạo chức năng, bộ lọc tích cực, bộ khuếch đại dòng điện hoặc điện áp không đổi đều là những ứng dụng của vi mạch này.
