Mô-đun GSM SIM800L

28/07/23

Chuyên mục: Sản phẩm mới

SIM800L là một mô-đun GSM của Simcom cung cấp cho bất kỳ chức năng GSM nào của bộ vi điều khiển, có nghĩa là nó có thể kết nối với mạng di động để nhận cuộc gọi và gửi và nhận tin nhắn văn bản, đồng thời kết nối với internet bằng GPRS, TCP hoặc IP. Một lợi thế khác là bo mạch sử dụng các tần số di động hiện có, có nghĩa là nó có thể được sử dụng ở mọi nơi trên thế giới.

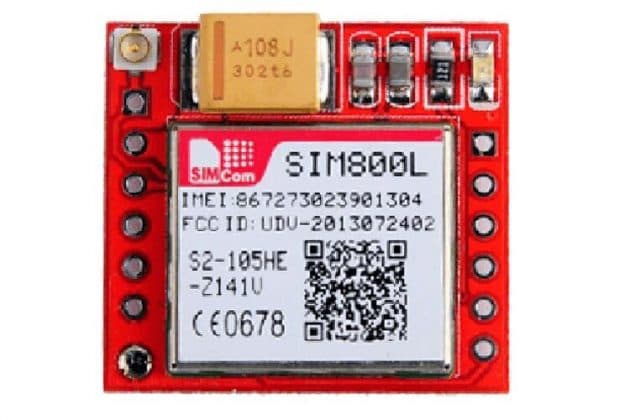

Mô-đun GSM SIM800L

Cấu hình sơ đồ chân SIM800L

Số PIN	Tên ghim	Sự miêu tả
1	NET	Chân gắn ăng ten bên ngoài
2	VCC	Chân cấp nguồn, đầu vào 3,4V đến 4,4V
3	RST	Đặt lại pin, kéo xuống thấp trong 100ms để thực hiện khôi phục cài đặt gốc
4	RXD	Đầu vào dữ liệu nối tiếp
5	TXD	Đầu ra dữ liệu nối tiếp
6	GND	Tham chiếu mặt bằng mô-đun
7, 8	SPK	Đầu ra vi sai loa
9, 10	MIC	Đầu vào vi sai micrô
11	DTR	Ghim sẵn sàng của đầu cuối dữ liệu nối tiếp, kéo lên cao để bật chế độ ngủ
12	NHẪN	Ngắt đầu ra, hoạt động thấp

Các tính năng và thông số kỹ thuật

Cổng nối tiếp đầy đủ của modem
Hai đầu vào micrô và đầu ra loa
Giao diện thẻ SIM
Hỗ trợ FM và PWM
Chế độ ngủ với dòng điện 0,7mA

Tương đương cho SIM800L:

SIM808

Các mô-đun GSM khác:

SIM900, SIM908

Cách sử dụng Mô-đun GSM SIM800L

SIM800L là một mô-đun GSM có giao diện nối tiếp. Nó có thể gửi và nhận tin nhắn văn bản và nhận cuộc gọi điện thoại. Nó cũng có thể kết nối internet và nhận tín hiệu FM. Có thể kết nối SIM800L với vi điều khiển bằng giao diện UART nối tiếp và trong ví dụ minh họa bên dưới, được kết nối với Arduino.

Cách sử dụng Mô-đun GSM SIM800L

Mô-đun nhận dạng các lệnh AT, có thể được sử dụng để thực hiện những việc như kiểm tra cường độ tín hiệu, lấy số thẻ SIM, kiểm tra kết nối mạng và trạng thái pin, ngoài việc đọc văn bản, thực hiện và nhận cuộc gọi.

Các ứng dụng

Tự động hóa nhà
Hệ thống khẩn cấp
Viễn thám
Liên lạc

Mô hình và kích thước 2D

Nếu bạn đang thiết kế bảng mạch PCB hoặc bảng Perf với thành phần này thì hình ảnh sau đây từ Biểu dữ liệu sẽ hữu ích để biết loại gói và kích thước của nó.

Mô hình và kích thước 2D
