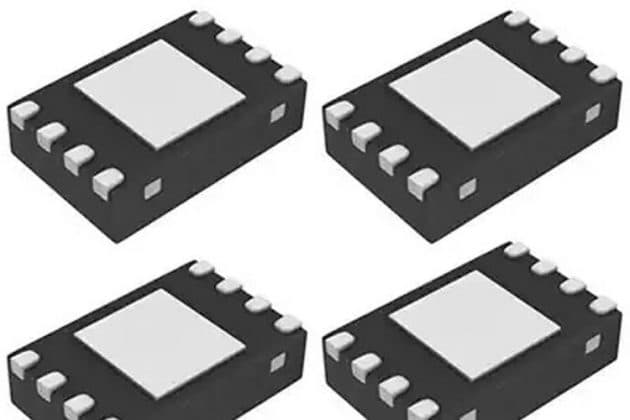

IC khuếch đại Op tốc độ cao LMH6629

IC khuếch đại Op tốc độ cao LMH6629

LMH6629 là bộ khuếch đại tiếng ồn cực thấp, tốc độ cao được thiết kế cho các ứng dụng yêu cầu băng thông rộng với độ lợi cao và tiếng ồn thấp như trong hệ thống truyền thông, kiểm tra và đo lường, quang học và siêu âm.

IC khuếch đại Op tốc độ cao LMH6629

Cấu hình sơ đồ chân Op-Amp của LMH6629

Cấu hình sơ đồ chân Op-Amp của LMH6629

Số PIN Tên ghim Sự miêu tả
1 PD Tắt nguồn (Logic Low)
2 FB Điện áp phản hồi
3 IN- Đầu vào nghịch đảo
4 IN + Đầu vào không đảo ngược
5 V- Điện áp cung cấp âm
6 COMP Đầu vào đảo ngược của Op-Amp B
7 NGOÀI Đầu ra của Op-Amp B
8 V + Điện áp cung cấp tích cực

Tính năng & Thông số kỹ thuật

  • Được chỉ định cho gói Vs = V. R, 100 Ay .10VN WSO ". Trừ khi được chỉ định.-Banc biển: Chiều rộng 900 MHz
  • Tiếng ồn điện áp đầu vào 0,69 nV / √Hz
  • Điện áp bù đầu vào Max. Quá nhiệt ± 0,8 LMH6629 hoạt động trên nguồn cung cấp 2,7-V đến 5,5-V với mV
  • Tốc độ quay 1600 V / μs
  • HD2 @ f = 1 MHz, 2VPP −90 dBc
  • HD3 @ f ​​= 1 MHz, 2VPP −94 dBc
  • Dải điện áp cung cấp 2,7 V đến 5,5 V
  • Nguồn cung cấp điển hình hiện tại 15,5 mA
  • Tối thiểu có thể lựa chọn Đạt được ≥4 hoặc ≥10 V / V
  • Thời gian kích hoạt: 75 ns
  • Dòng điện đầu ra ± 250 mA
  • Gói WSON-8 và SOT-23-5

LMH6629 Op-Amp tương đương

LM2902, OPA2134, TL074 , TL072, TL071

Sử dụng LMH6629 Op-Amp ở đâu

LMH6629 là Bộ khuếch đại hoạt động theo gói đơn, có nghĩa là nó có một Op-Amp bên trong, op-amp này có nhiều tính năng mà chúng ta sẽ thảo luận sau.

Sử dụng LMH6629 Op-Amp ở đâu

LMH6629 hoạt động trên nguồn cung cấp 2,7V đến 5,5V với chế độ chung đầu vào mở rộng GND và đầu ra dao động trong phạm vi 0,8V so với đường ray để dễ sử dụng trong các ứng dụng cung cấp đơn lẻ. Tải nặng lên đến ± 250mA có thể được điều khiển bằng tín hiệu lớn tần số cao với băng thông của LMH6629-3dB 900MHz và tốc độ quay 1600V/ps .

LMH6629 (chỉ gói WSON-8) có phần bù bên trong do người dùng lựa chọn để đạt được mức tăng tối thiểu là 4 hoặc 10 được điều khiển bằng cách kéo chân COMP xuống thấp hoặc cao, do đó tránh được nhu cầu về tụ bù bên ngoài cần thiết trong các thiết bị cạnh tranh.

Tiếng ồn đầu vào thấp, (0,69 nV / √Hz và 2,6 pA / √Hz) độ méo thấp (HD2 / HD3 = -90 dBc / -94 dBc) và lỗi DC cực thấp (quá nhiệt tối đa 800 pV Vos, ± Độ lệch 0,45 pV / ° C) cho phép vận hành chính xác trong cả ứng dụng ghép nối xoay chiều và điện áp một chiều. LMH6629 được chế tạo theo quy trình SiGe độc ​​quyền của Texas Instruments và có sẵn trong gói WSON 3mm x 3mm 8 chân cũng như gói SOT-23-5.

Các tính năng thú vị của IC LMH6629

Vì IC này thuộc loại dải cao nên IC này có các thông số rất thú vị bạn nên xem xét, nếu ứng dụng của bạn là một trong những ứng dụng quan trọng, trong phần này chúng ta sẽ thảo luận về một số tính năng kỹ thuật quan trọng.

Gói LMH6629 WSON-8 có hai chân điều khiển kỹ thuật số; Chân PD và COMP. Chân PD, được sử dụng để tắt nguồn, nổi lên cao (thiết bị bật) khi không được điều khiển. Khi chân PD được kéo xuống thấp, bộ khuếch đại bị vô hiệu hóa và tầng đầu ra của bộ khuếch đại chuyển sang trạng thái trở kháng cao do đó các điện trở bộ phản hồi và khuếch đại xác định trở kháng đầu ra của mạch. Chân điều khiển khác, chân COMP, cho phép điều khiển phần bù bên trong và mặc định ở chế độ khuếch đại thấp hơn hoặc mức logic 0.

Trừ khi có quy định khác, VS = ± 2,5V, Rf = 240 Ω, RL = 100 Ω, VO = 2 VPP, chân COMP = HI, AV = +10 V / V, gói WSON-8 và SOT-23-5 (trừ khi lưu ý cụ thể)

Mở Loop Gain / Phản hồi theo pha

Mở Loop Gain / Phản hồi theo pha

Điện áp bù trừ so với điện áp cung cấp

Điện áp bù trừ so với điện áp cung cấp

Cách sử dụng LMH6629 Op-Amp

LMH6629 là bộ khuếch đại hoạt động phản hồi điện áp nhiễu cực thấp. Độ ồn và băng thông tuyệt vời cho phép các ứng dụng như siêu âm chẩn đoán y tế, băng từ, đĩa lưu trữ và sợi quang để đạt được tỷ lệ tín hiệu trên nhiễu tần số cao tối đa. Cấu hình op-amp không đảo ngược sau đây cho biết cách thiết bị hoạt động trong một số điều kiện nhất định.

LMH6629

Ở trên, Op-amp LMH6629 được định cấu hình là cấu hình không đảo ngược. Độ lợi của op-amp được đặt thành 10. Đối với điều đó, chúng tôi đã sử dụng điện trở 1K và điện trở 9,1K, như bạn có thể thấy đối với mô phỏng, chúng tôi đã sử dụng một chiết áp biến được thay đổi chiết áp, chúng tôi có thể thay đổi điện áp đầu vào và điện áp đầu ra cũng sẽ khác nhau, để cấp nguồn cho op-amp, chúng tôi đã sử dụng nguồn cung cấp + 12V và -12V, vì mức tăng của op-amp là 10, vì vậy nếu chúng tôi cung cấp 1V ở đầu vào, chúng tôi sẽ nhận được 10V ở đầu ra mô phỏng mạch hiển thị chính xác điều đó.

Các ứng dụng

  • Bộ khuếch đại dụng cụ
  • Tiền khuếch đại siêu âm
  • Bộ lọc hoạt động dải rộng
  • Opto-Electronics
  • Hệ thống hình ảnh y tế
  • Bộ khuếch đại trạm gốc
  • Chuyển đổi từ một đầu sang vi sai có độ ồn thấp
  • Bộ khuếch đại trở kháng

Mô hình và kích thước 2D

Nếu bạn đang thiết kế bảng mạch PCB hoặc bảng Perf với thành phần này thì hình ảnh sau đây từ Biểu dữ liệu sẽ hữu ích để biết loại gói và kích thước của nó.

Mô hình và kích thước 2D
