Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/4 CDC SM 20

Name: Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/4 CDC SM 20
Brand: CDC
SKU: SM20
Price: 77330 VND
Availability: InStock

Mã đặt hàng: 0113925SKU: SM20

Xuất trong ngày

Có sẵn: 703

1 Cái xuất kho 31/08/2026

Chia sẻ:

Thông tin sản phẩm

Size	R 1/4
Áp Suất Làm Việc	0~990 Kpa
Chiều Dài (L)	54 mm
Đường Kính (∅C)	26 mm
H1(Hex)	19 mm
H2(Hex)	21 mm
Kích Thước (A)	13.5 mm
Nhiệt Độ Hoạt Động	0 ~ 60℃
Brand	CDC

Mô tả sản phẩm

Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/4 CDC SM 20: Giải Pháp Kết Nối Nhanh Chóng và Chắc Chắn

Trong các hệ thống khí nén công nghiệp, việc kết nối và ngắt kết nối đường ống một cách nhanh chóng và an toàn là vô cùng quan trọng. Sản phẩm Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/4 CDC SM 20 là một giải pháp lý tưởng cho nhu cầu này. Thuộc dòng khớp nối khí nén (Couplers) của CDC Pneumatics (Hàn Quốc), SM 20 được thiết kế để cung cấp khả năng kết nối chắc chắn, chống rò rỉ và dễ dàng thao tác bằng một tay. Với chất liệu thép và đồng thau cao cấp, sản phẩm này đảm bảo độ bền vượt trội và hiệu suất ổn định trong môi trường khí nén.

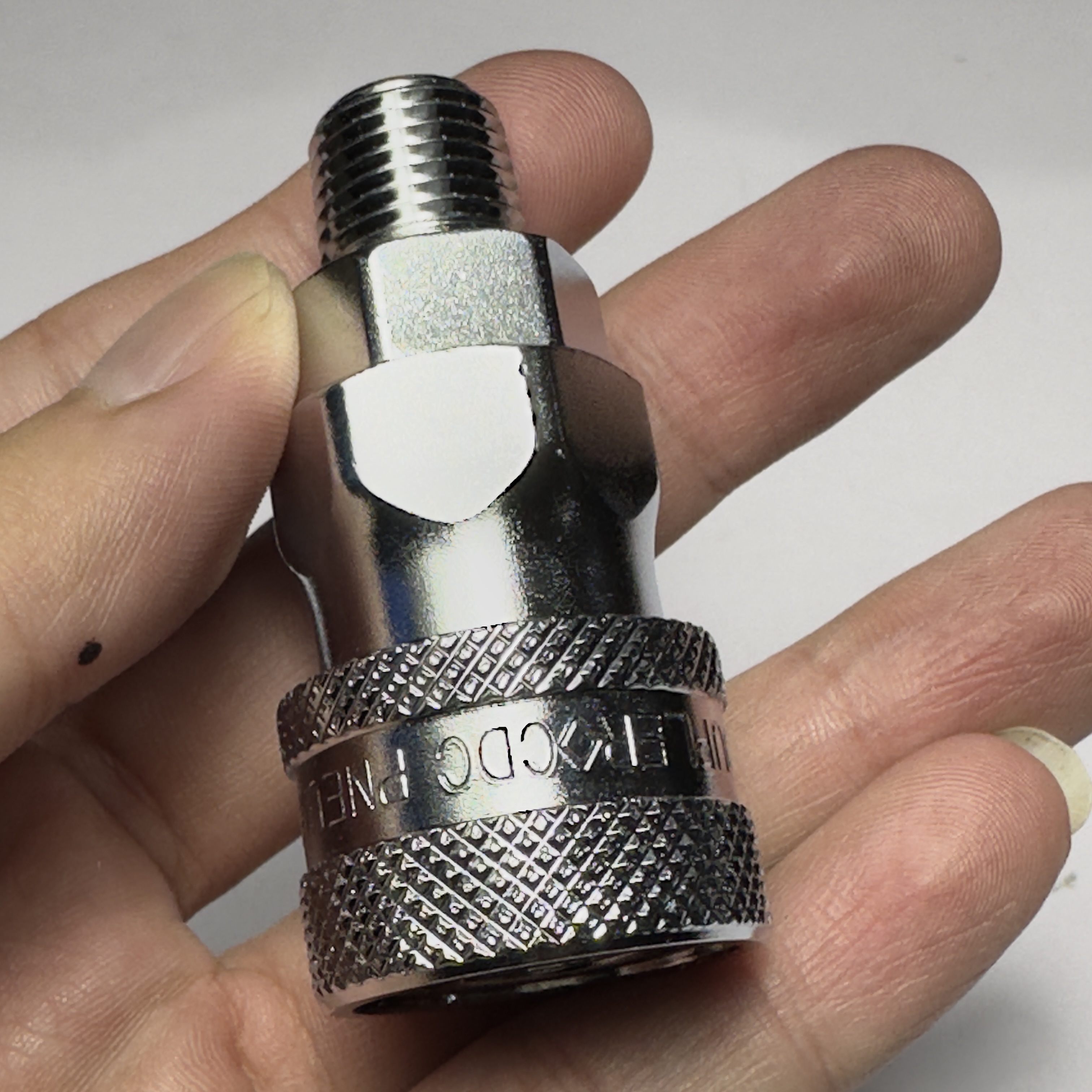

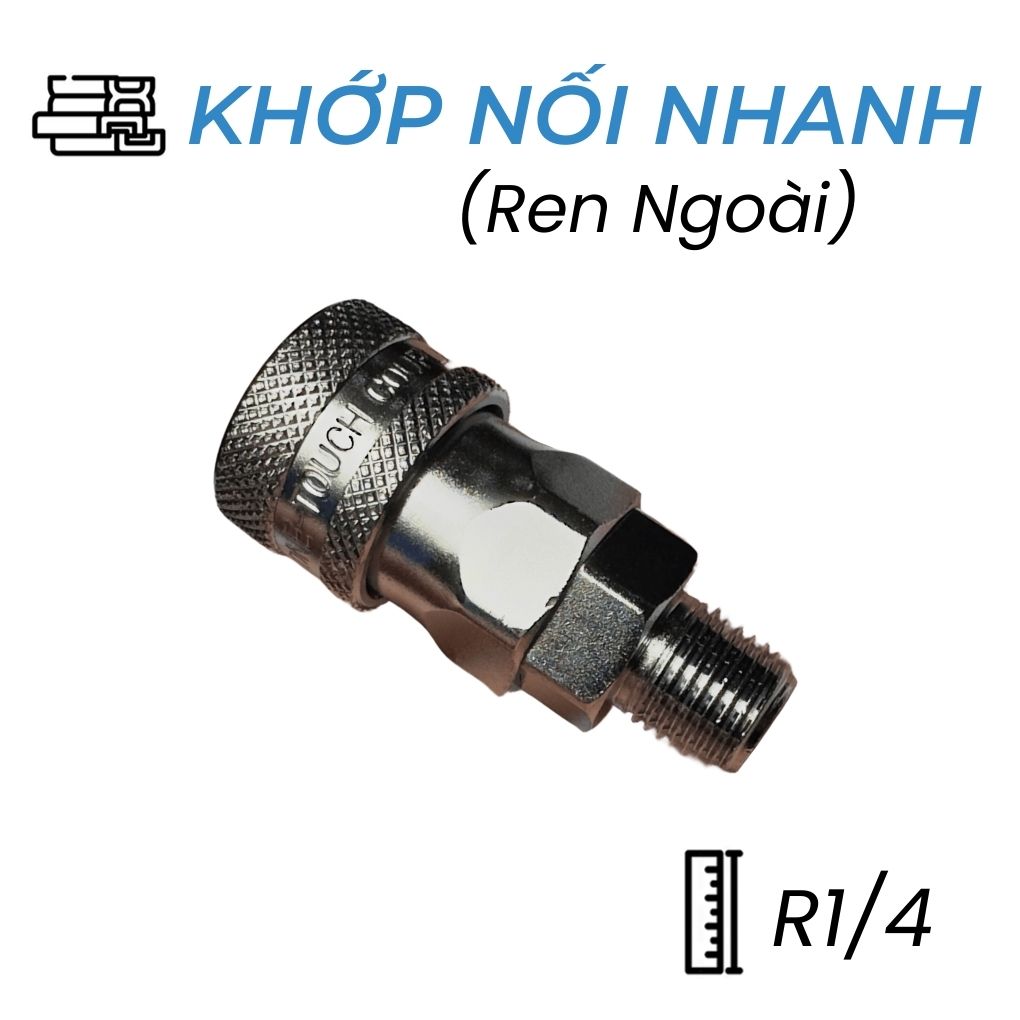

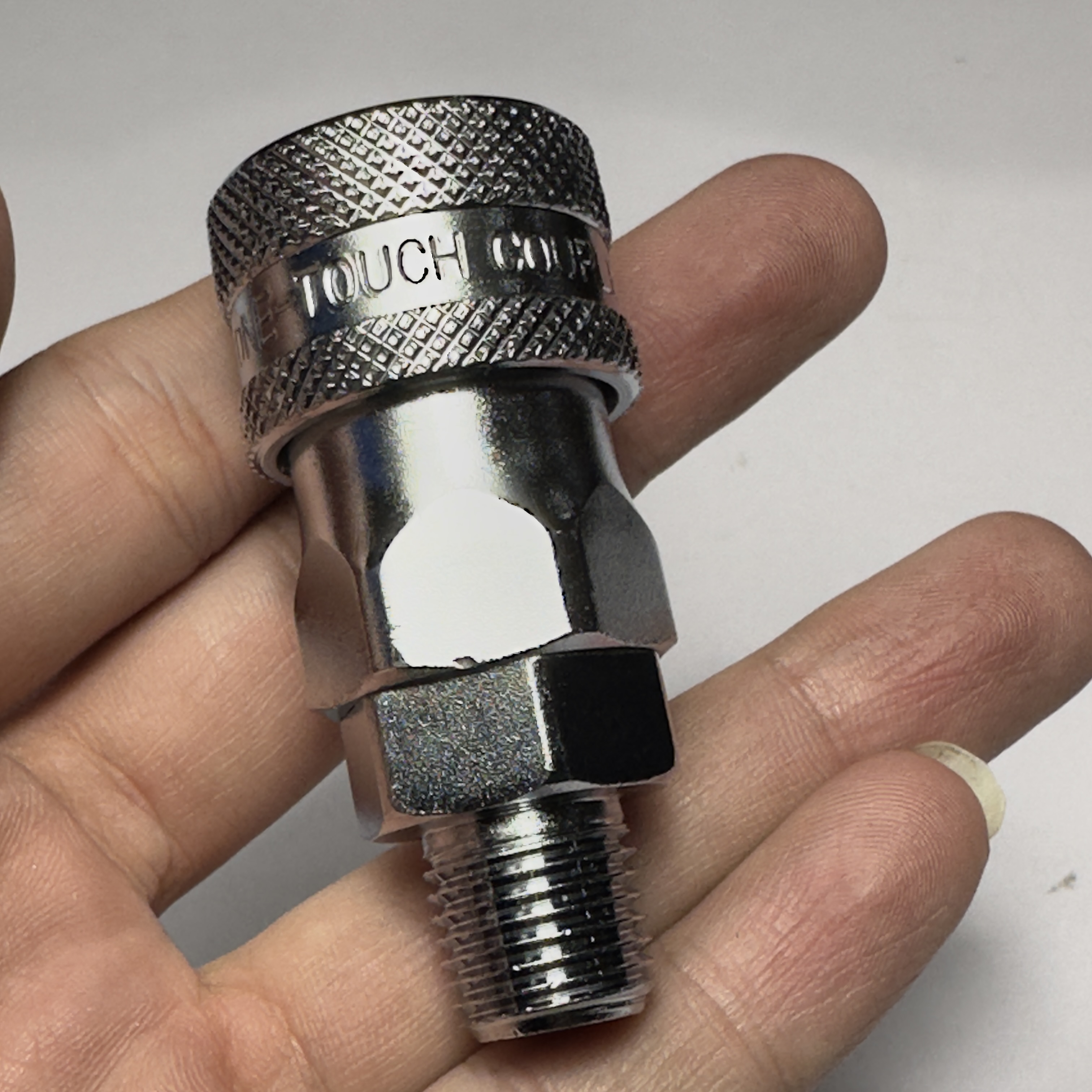

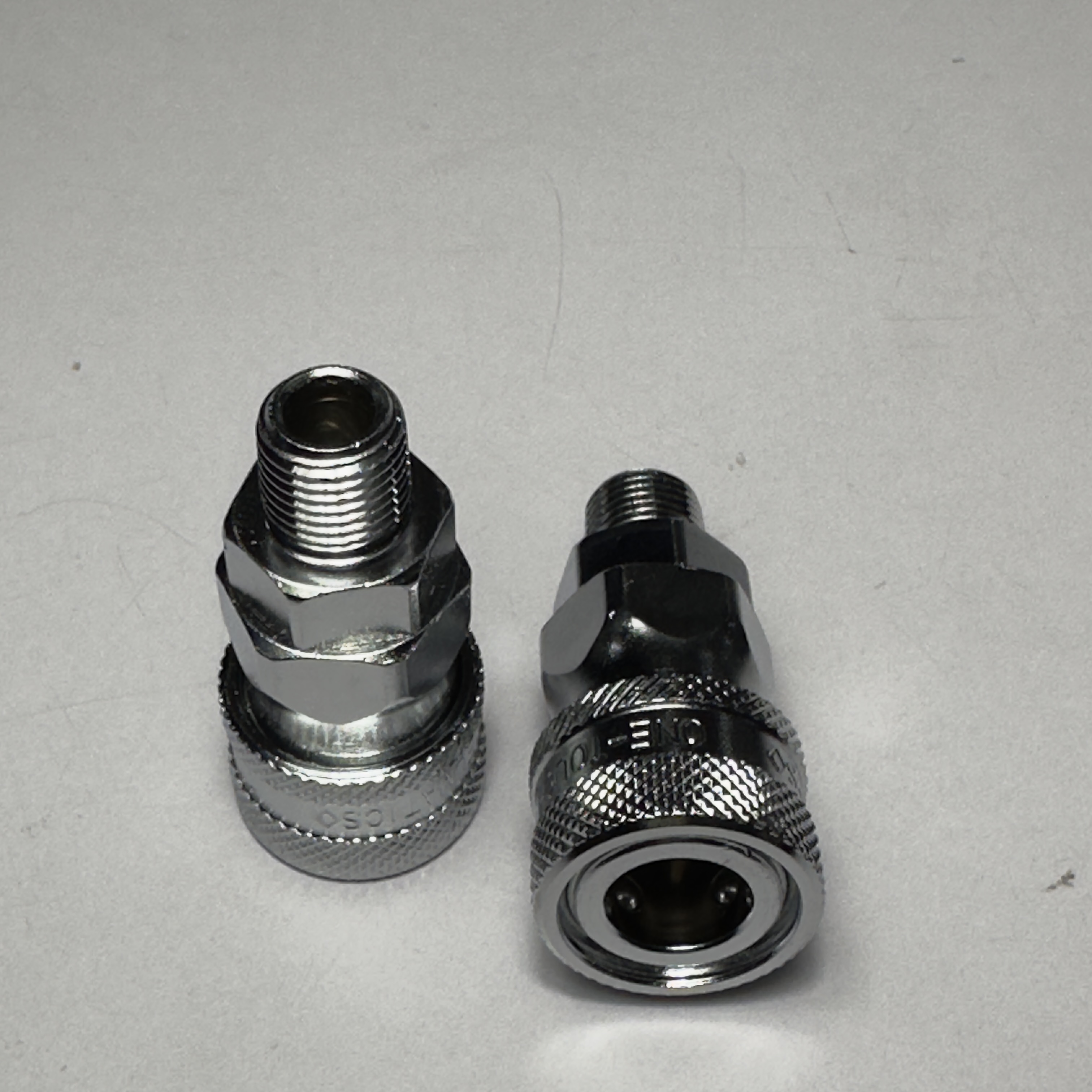

Hình ảnh Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/4 CDC SM 20

1. Giới thiệu chung về Khớp Nối Nhanh Khí Nén CDC SM 20

Khớp nối nhanh khí nén model SM 20 của CDC là một loại khớp nối bi cái (Female Coupler) với ren ngoài kích thước R1/4. Sản phẩm này được sử dụng để kết nối nhanh chóng các đường ống hoặc thiết bị khí nén với nguồn cấp hoặc các bộ phận khác của hệ thống. Thiết kế thông minh cho phép người dùng thao tác chỉ bằng một tay, giúp tiết kiệm thời gian và công sức. Với độ bền cao và khả năng làm kín tốt, SM 20 là lựa chọn đáng tin cậy cho nhiều ứng dụng khí nén trong các ngành công nghiệp.

2. Thông số kỹ thuật chi tiết của CDC SM 20

Thông số	Giá trị (SM 20)
Model	SM 20
Đường kính ren (T)	R 1/4
Đường kính ngoài tối đa (øC)	26 mm
Chiều dài tổng L	54 mm
Kích thước A	13.5 mm
Kích thước H1(Hex)	19 mm
Kích thước H2(Hex)	21 mm
Trọng lượng (g)	97 g

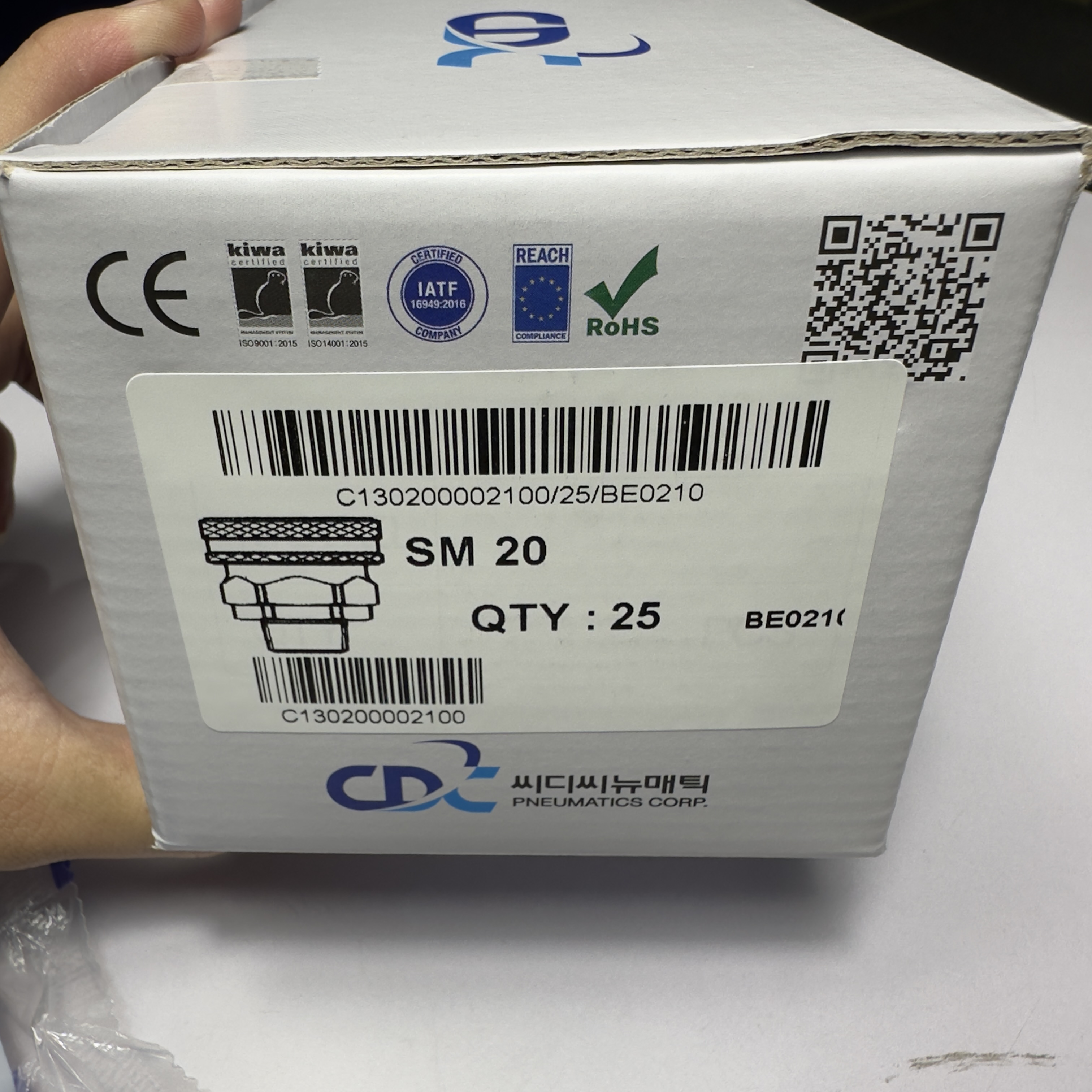

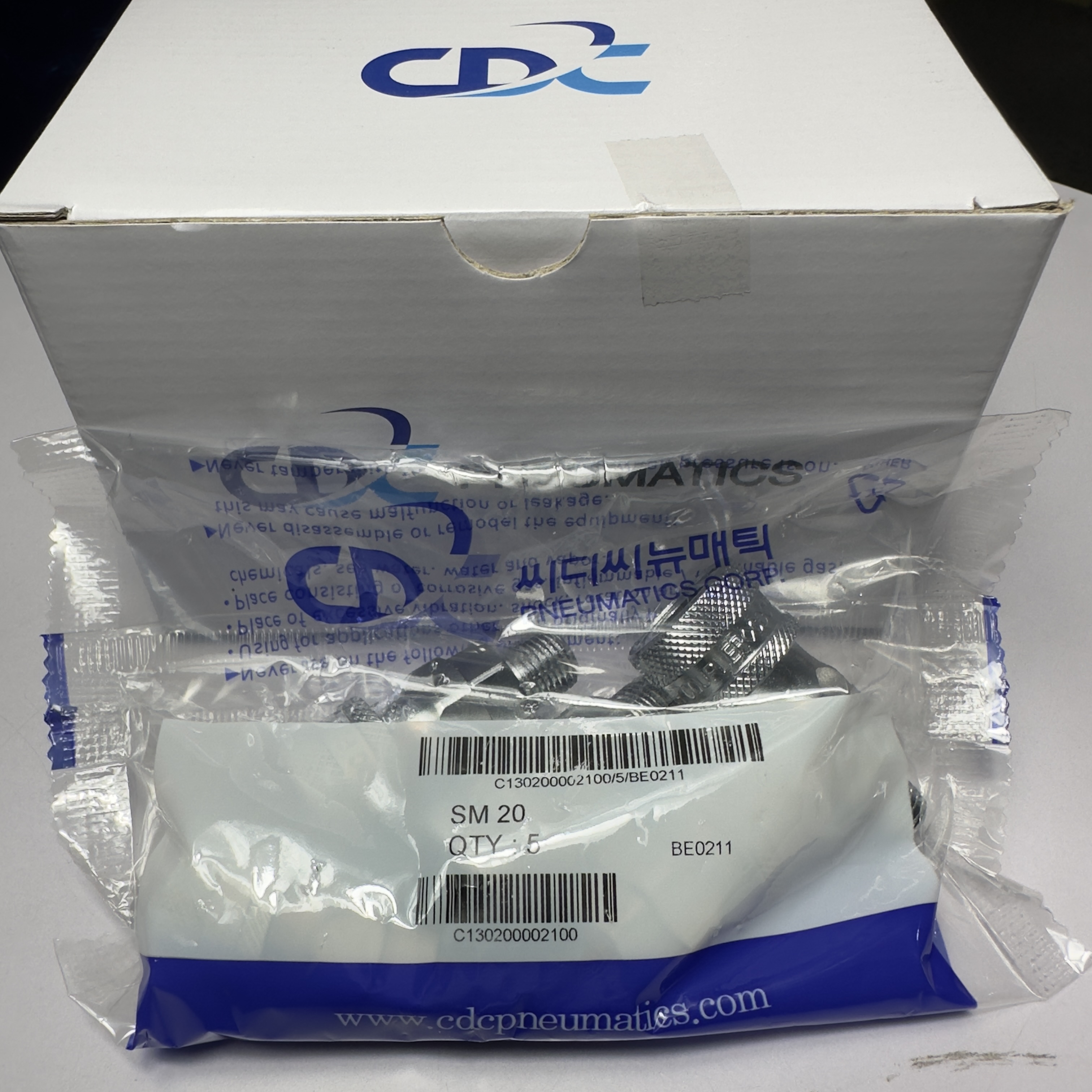

Số lượng/hộp (EA/BOX)	25
Loại	Khớp nối nhanh khí nén (Coupler)
Chất lỏng áp dụng	KHÍ NÉN (AIR)
Phạm vi áp suất làm việc	0 ~ 150 PSI ($0 \sim 9.9$ Kgf/cm² / $0 \sim 990$ KPa)
Phạm vi nhiệt độ làm việc	32 ~ 140℉ ($0 \sim 60^\circ C$)
Vật liệu	Thép, Đồng thau
Danh mục	COUPLERS (STEEL)

3. Vật liệu và Cấu tạo của Khớp Nối Nhanh Khí Nén CDC SM 20

Khớp nối nhanh CDC SM 20 được chế tạo từ sự kết hợp của thép và đồng thau, đảm bảo độ bền cao và khả năng chống ăn mòn hiệu quả. Cấu tạo bên trong bao gồm các bộ phận chính để tạo cơ chế kết nối và làm kín hiệu quả:

Thân (Body): Bằng thép hoặc đồng thau, là phần chính của khớp nối.
Van (Valve): Điều khiển luồng khí.
Lò xo van (Valve Spring): Giúp van hoạt động.
Gioăng làm kín (Packing/Seal): Thường làm từ NBR (Cao su Nitrile Butadiene), đảm bảo khả năng làm kín khí tuyệt đối.
Bi (Ball): Giữ chặt đầu nối đực khi kết nối.
Vòng khóa (Lock Ring): Cố định các bộ phận.

4. Ưu nhược điểm nổi bật của Khớp Nối Nhanh CDC SM 20

Ưu điểm:

Kết nối nhanh chóng: Khả năng "một chạm" giúp việc kết nối và ngắt kết nối ống dễ dàng, tiết kiệm thời gian.
Chất liệu bền bỉ: Được làm từ thép và đồng thau, đảm bảo độ bền cơ học cao và khả năng chống ăn mòn.
Làm kín hiệu quả: Thiết kế chắc chắn và gioăng NBR giúp chống rò rỉ khí hiệu quả trong dải áp suất làm việc.
An toàn và đáng tin cậy: Giúp hệ thống khí nén hoạt động ổn định và an toàn hơn.

Nhược điểm:

Chỉ dùng cho khí nén: Sản phẩm không được khuyến nghị sử dụng cho các ứng dụng nước hoặc chất lỏng khác.
Kích thước ren cố định: Chỉ phù hợp với ren R1/4, cần lựa chọn đúng mã sản phẩm nếu ren khác.

5. Hướng dẫn lắp đặt và sử dụng Khớp Nối Nhanh Khí Nén SM 20 hiệu quả

Lắp đặt:

Chuẩn bị ren: Đảm bảo cổng ren R1/4 trên thiết bị hoặc đường ống sạch sẽ và không có bavia.
Quấn băng tan: Quấn băng tan (PTFE tape) theo chiều kim đồng hồ quanh ren ngoài của khớp nối SM 20 để đảm bảo làm kín.
Lắp khớp nối: Vặn chặt khớp nối SM 20 vào cổng ren cho đến khi chắc chắn. Sử dụng cờ lê nếu cần, nhưng không siết quá chặt để tránh làm hỏng ren.
Kết nối đầu đực: Đẩy đầu nối đực (Male Plug) của ống hoặc thiết bị khác vào khớp nối SM 20 cho đến khi nghe tiếng "cạch" và khớp nối tự động khóa chặt. Kiểm tra bằng cách kéo nhẹ để đảm bảo kết nối chắc chắn.

Sử dụng và Bảo trì:

Đảm bảo hệ thống khí nén hoạt động trong dải áp suất ($0 \sim 150$ PSI) và nhiệt độ ($0 \sim 60^\circ C$) cho phép của khớp nối.
Kiểm tra định kỳ các mối nối để phát hiện sớm các dấu hiệu rò rỉ khí hoặc hư hỏng.
Khi tháo đầu nối đực, kéo phần vòng ngoài của khớp nối cái về phía thân và rút đầu đực ra. Không dùng lực mạnh để giật ra.

6. Ứng dụng thực tế của Khớp Nối Nhanh CDC SM 20 trong công nghiệp

Khớp nối nhanh CDC SM 20 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng kết nối nhanh chóng và độ bền cao:

Kết nối các dụng cụ khí nén (súng bắn đinh, máy mài, máy thổi khí) với đường ống khí nén.
Trong các dây chuyền sản xuất tự động hóa, nơi cần thay đổi dụng cụ hoặc thiết bị thường xuyên.
Hệ thống máy móc, thiết bị trong nhà máy, xưởng sản xuất.
Các ứng dụng bảo dưỡng, sửa chữa cần tháo lắp nhanh các đường khí.

7. So sánh Khớp Nối Nhanh CDC SM với các dòng đầu nối khác

Dòng SM là loại khớp nối nhanh khí nén bằng thép của CDC. CDC còn cung cấp các dòng đầu nối khác với vật liệu và chức năng đa dạng:

Dòng sản phẩm	Vật liệu chính	Ứng dụng đặc trưng	Ưu điểm nổi bật
SM (Couplers)	Thép, Đồng thau	Kết nối nhanh các dụng cụ/thiết bị vào hệ thống khí nén.	Độ bền cao, chịu được môi trường công nghiệp khắc nghiệt.
PMM (Bulkhead Union)	Đồng thau (Brass) và Nhựa (POM/PA66)	Kết nối ống khí nén xuyên qua vách ngăn, panel.	Giải pháp gọn gàng, an toàn khi đi dây xuyên vách.
MPUC (Union Straight)	Nhựa PA66 (Nylon)	Nối thẳng hai ống khí nén cùng đường kính.	Gọn nhẹ, kết nối thẳng đơn giản.
MPUL (Union Elbow)	Nhựa PA66 (Nylon)	Đổi hướng ống khí nén 90 độ.	Linh hoạt trong không gian hẹp, đổi hướng tiện lợi.
MPUT (Union Tee)	Nhựa PA66 (Nylon)	Chia nhánh ống khí nén thành hình chữ T.	Trọng lượng nhẹ, dễ lắp đặt, giá thành hợp lý.
MPG (Reducer)	Nhựa PA66 (Nylon)	Nối hai ống khí nén khác đường kính.	Giải pháp giảm/tăng kích thước ống hiệu quả.
MPC (Male Connector)	Đồng thau và Nhựa PA66	Nối ống khí nén với cổng ren của thiết bị.	Kết nối ren chắc chắn, dễ dàng tháo lắp.
BUT (Brass Union Tee)	Đồng thau (Brass)	Chia nhánh ống khí nén, đòi hỏi độ bền cao, môi trường khắc nghiệt.	Độ bền cơ học cao, chống ăn mòn tốt, chịu nhiệt độ/áp suất cao.

8. FAQ - Câu hỏi thường gặp về Khớp Nối Nhanh CDC SM 20

"Khớp nối SM 20 có dùng được cho ren R1/2 không?"
- Không. Khớp nối SM 20 được thiết kế cho ren R1/4. Để dùng cho ren R1/2, bạn cần sử dụng mã SM 40 hoặc SM 400.
"Sản phẩm này có dùng được cho nước không?"
- Không. Theo thông số kỹ thuật, sản phẩm SM 20 không được khuyến nghị sử dụng cho ứng dụng nước, chỉ dành cho khí nén.
"Làm thế nào để biết khi nào cần thay thế khớp nối?"
- Các dấu hiệu cần thay thế bao gồm: rò rỉ khí tại mối nối, khớp nối không giữ chặt đầu đực, hoặc có dấu hiệu hư hỏng vật lý nghiêm trọng như nứt, biến dạng.
"Khớp nối SM 20 có tương thích với các đầu nối đực (Male Plug) của hãng khác không?"
- Các khớp nối nhanh khí nén thường tuân theo các tiêu chuẩn công nghiệp nhất định. Tuy nhiên, để đảm bảo hiệu suất làm kín và độ an toàn tốt nhất, nên sử dụng đồng bộ các sản phẩm từ cùng một nhà sản xuất hoặc xác nhận khả năng tương thích trước khi sử dụng.

9. Kết luận

Khớp Nối Nhanh Khí Nén Bi Cái Ren Ngoài R1/4 CDC SM 20 là một thành phần không thể thiếu trong các hệ thống khí nén công nghiệp hiện đại. Với thiết kế chắc chắn, vật liệu cao cấp và khả năng kết nối nhanh chóng, an toàn, sản phẩm này giúp tối ưu hóa hiệu suất làm việc và đảm bảo sự ổn định cho toàn bộ hệ thống khí nén của bạn.

Cần khớp nối nhanh khí nén bi cái chất lượng? Hãy chọn CDC SM 20!
