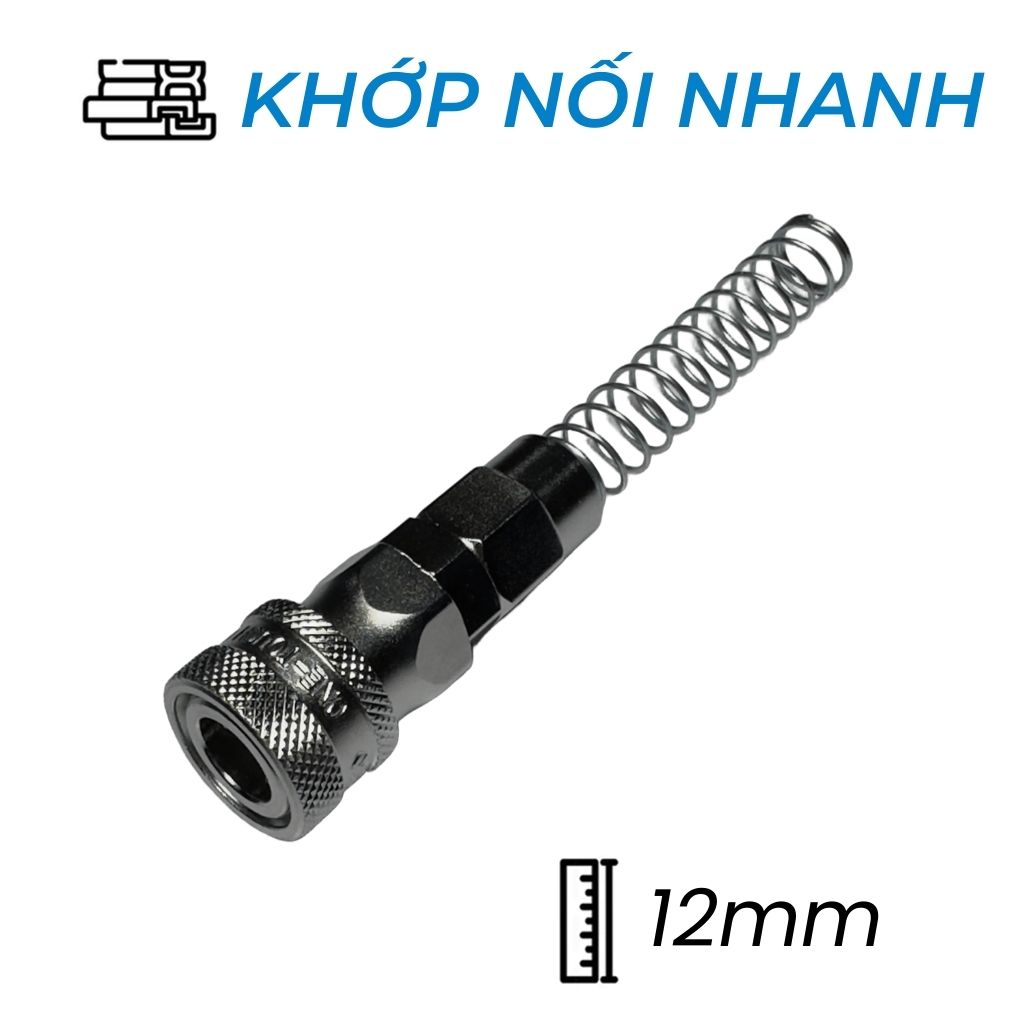

Khớp Nối Nhanh Khí Nén Bi Cái Siết Ống Ø12mm CDC SN 12
Mã đặt hàng: 0080048SKU: SN12
Xuất trong ngàyCó sẵn: 611
1 Cái xuất kho 31/08/2026
Chia sẻ:
Chia sẻ:
Thông tin sản phẩm
| Loại Đầu | Đầu Cái |
|---|---|
| Kiểu Lắp | Tháo Lắp Nhanh |
| Loại Lắp Ống | Hose |
| Hình Dạng | Thẳng |
| Xuất Xứ | Hàn Quốc |
| Áp Suất Làm Việc | 0~990 Kpa |
| Chiều Dài (L) | 66 mm |
| Đường Kính (∅C) | 26 mm |
| Đường Kính (∅D) | 10.2 mm |
| H1(Hex) | 19 mm |
| H2(Hex) | 19 mm |
| H3(Hex) | 21 mm |
| Khuyên Dùng | Khí, Khí Nén. |
| Kích Thước (A) | 19 mm |
| Nhiệt Độ Hoạt Động | 0 ~ 60℃ |
| Brand | CDC |
Mô tả sản phẩm
Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Khớp Nối Nhanh Khí Nén Bi Cái Siết Ống Ø12mm CDC SN 12
Mục lục nội dung
- 1. Tổng quan về khớp nối nhanh khí nén CDC SN 12
- 2. Bảng thông số kỹ thuật tiêu chuẩn
- 3. Cấu tạo chi tiết về sản phẩm
- 4. Ưu điểm của cơ cấu bi cái và công nghệ siết đai ốc
- 5. Đặc tính vật liệu & Khả năng chịu áp lực cao
- 6. Ứng dụng phổ biến trong hệ thống khí nén công nghiệp
- 7. Báo giá sản phẩm
- 8. Hồ sơ chất lượng: ISO
- 9. Thông tin liên hệ Mecsu
1. Tổng quan về khớp nối nhanh khí nén CDC SN 12
Khớp nối nhanh khí nén bi cái siết ống Ø12mm CDC SN 12 (Pneumatic Quick Coupler - Socket Nut Type) là linh kiện truyền động khí nén cao cấp được sản xuất bởi thương hiệu CDC Pneumatics danh tiếng từ Hàn Quốc. Sản phẩm được thiết kế chuyên dụng để tạo ra điểm kết nối linh hoạt, tháo lắp tức thì giữa các đường ống dẫn khí và thiết bị đầu cuối.
Mã sản phẩm SN 12 có cấu trúc đặc biệt: phần đầu là khớp cắm nhanh dạng bi cái (Socket) tương thích với các đầu đực (Plug) tiêu chuẩn, và phần đuôi là hệ thống đai ốc siết (Nut) dành riêng cho ống hơi (PU, Nylon, Teflon) có đường kính ngoài 12mm. Khác với các dòng cắm ống nhanh (One-touch), cơ cấu siết đai ốc này mang lại độ an toàn tuyệt đối, chống tuột ống ngay cả khi máy nén hoạt động ở áp suất rung giật cực lớn.
2. Bảng thông số kỹ thuật tiêu chuẩn (CDC SN 12)
Thông số kỹ thuật chuẩn xác giúp các kỹ sư bảo trì lựa chọn đúng tiết diện dây hơi và đảm bảo an toàn cho hệ thống áp lực cao:
| Đặc tính kỹ thuật | Giá trị tiêu chuẩn CDC SN 12 |
|---|---|
| Mã sản phẩm | SN 12 (Socket Nut 12) |
| Kích thước ống tương thích (OD) | Ø12.0 mm (Thường dùng cho dây hơi 12x8mm) |
| Chiều Dài (L) | 66 mm |
| Đường Kính (∅C) | 26 mm |
| Đường Kính (∅D) | 10.2 mm |
| H1(Hex) | 19 mm |
| H2(Hex) | 19 mm |
| H3(Hex) | 21 mm |

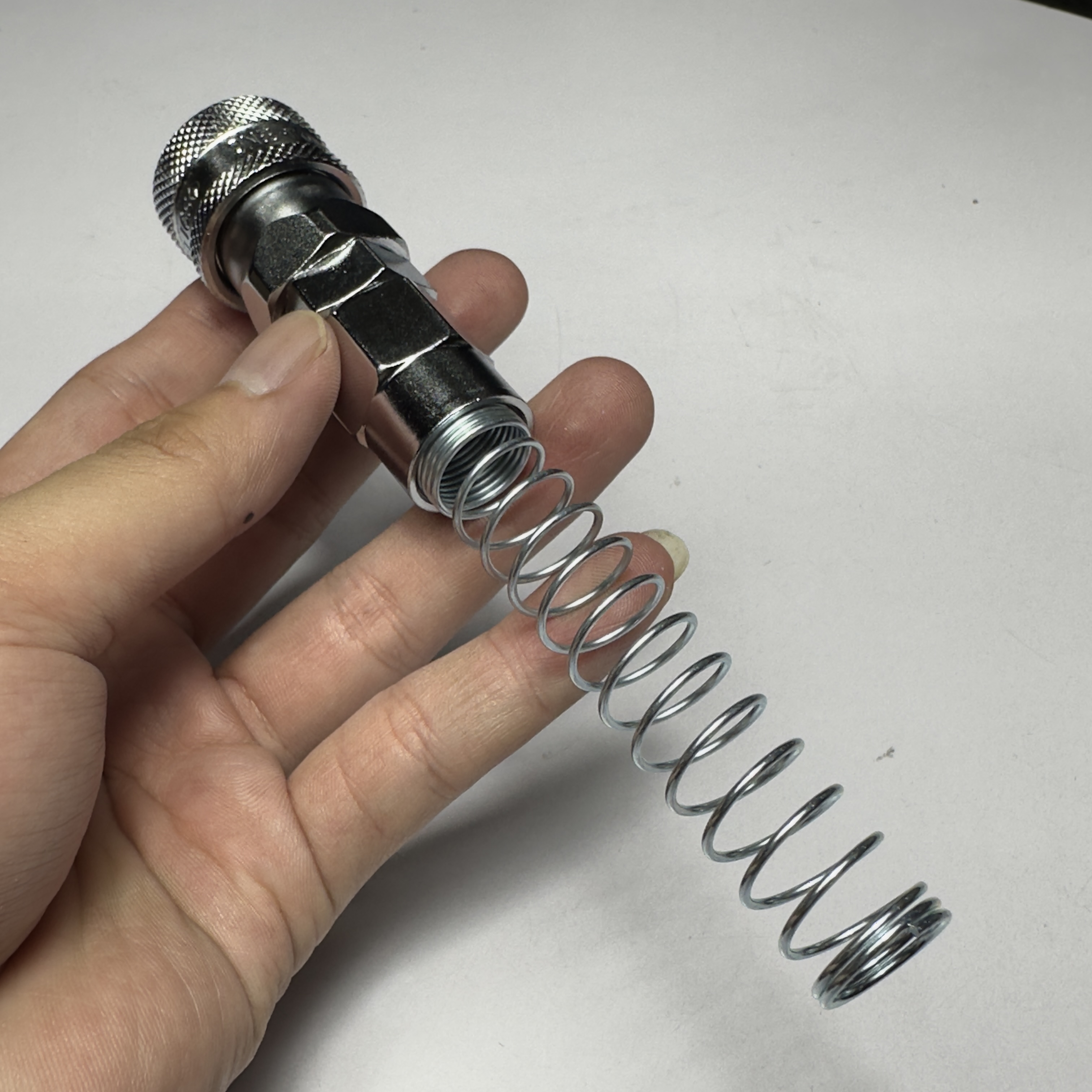

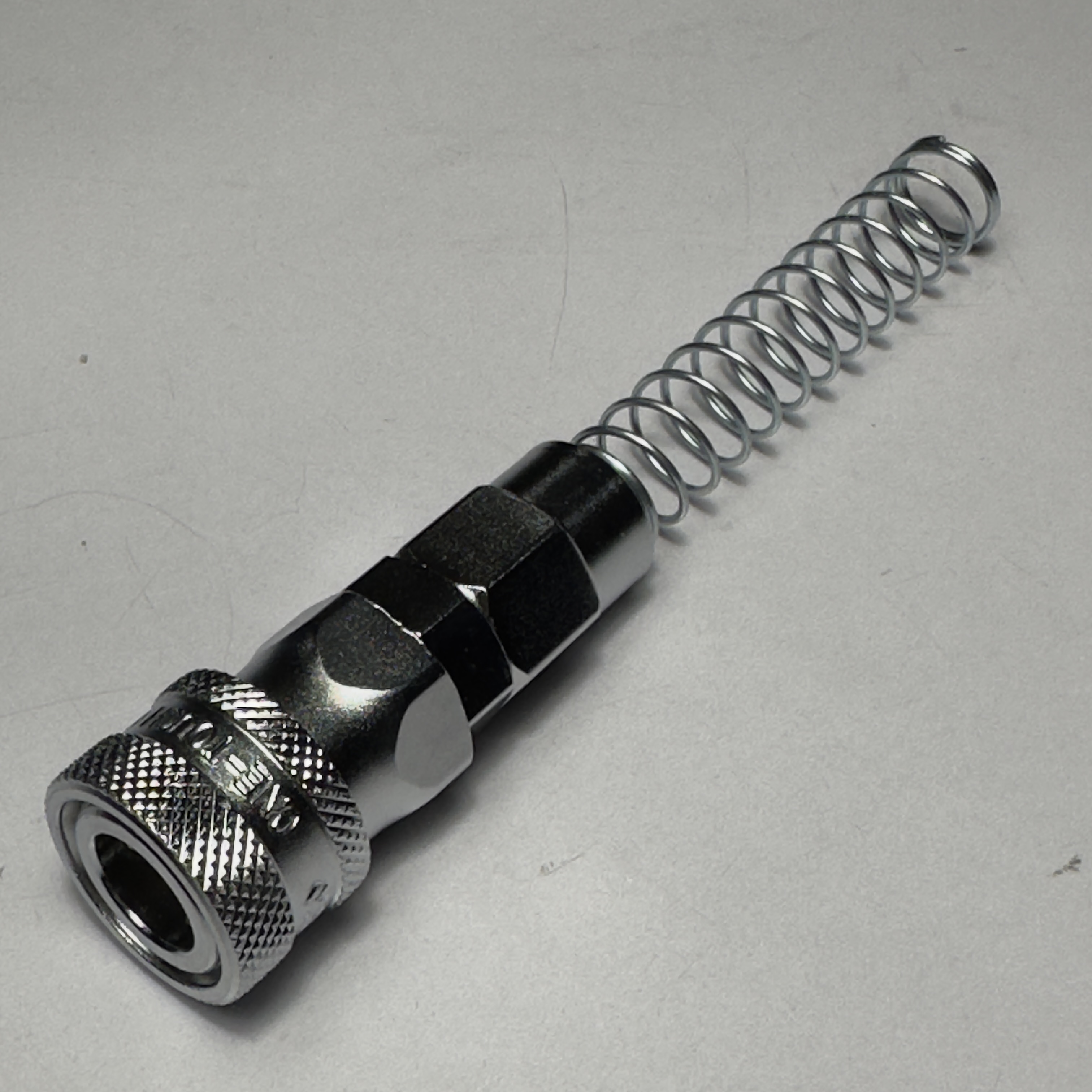

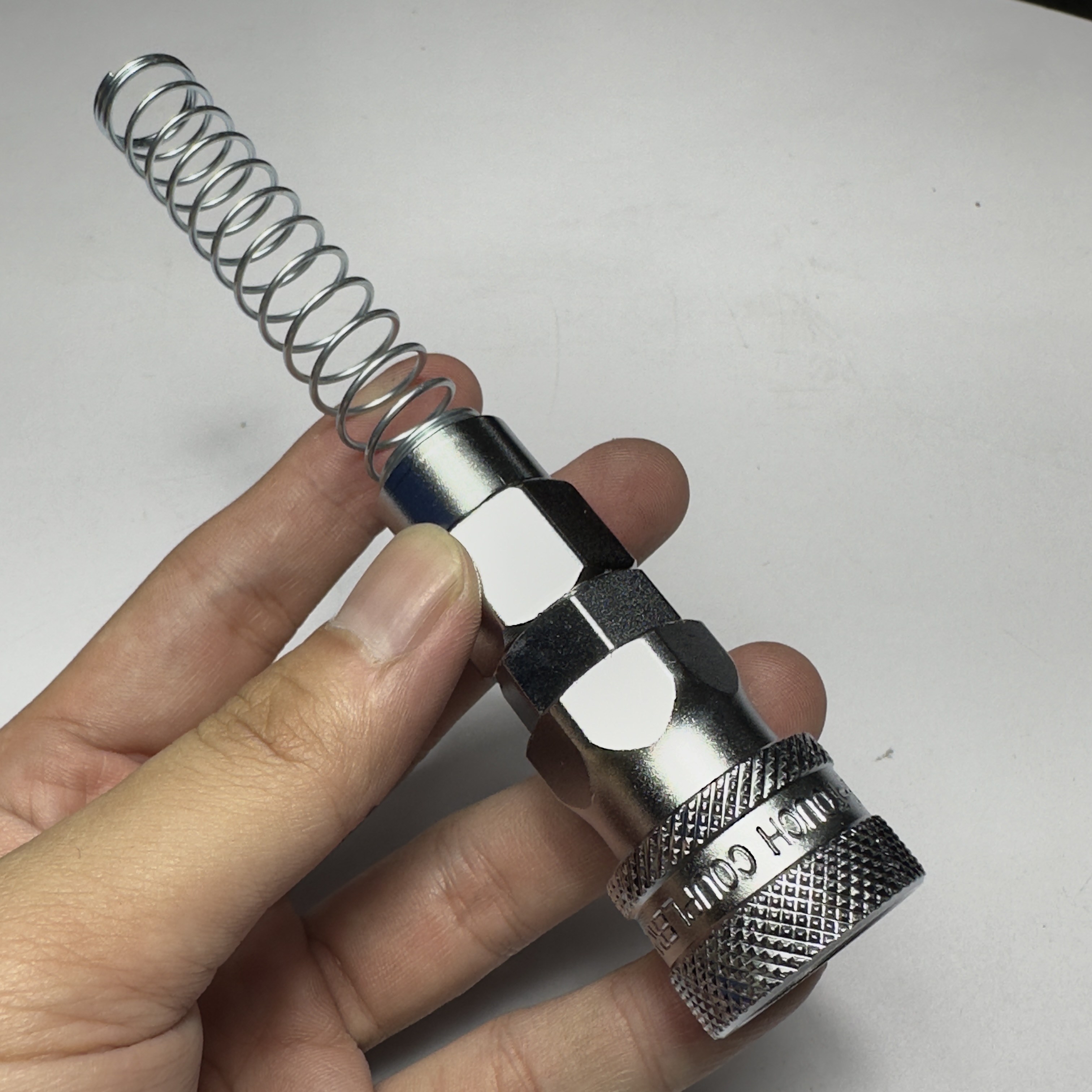

3. Cấu tạo chi tiết về sản phẩm
Khớp nối nhanh CDC SN 12 là sự kết hợp hoàn hảo giữa cơ khí chính xác và vật liệu chống mài mòn, bao gồm các thành phần chính:
- Cụm đầu bi cái (Socket): Gồm một rãnh kẹp chứa các viên bi thép li ti và vòng lò xo đàn hồi cao. Khi đẩy đầu đực (Plug) vào, bi thép sẽ tự động gập xuống và khóa chặt rãnh đầu đực, vòng ron cao su NBR bên trong sẽ ép sát để ngăn rò rỉ khí tuyệt đối.
- Lõi nong ống (Insert Core): Nằm ở phần đuôi, lõi này sẽ chui vào lòng ống (ID 8mm) để làm giá đỡ vững chắc, chống móp méo ống hơi khi đai ốc bên ngoài siết lại.
- Đai ốc siết (Fastening Nut): Đai ốc lục giác kim loại rời, được lồng vào bên ngoài ống hơi phi 12mm trước, sau đó siết chặt vào ren của thân khớp nối. Chuyển động siết ren sẽ ép chặt thành ống PU vào lõi nong, khóa chết vị trí ống.
4. Ưu điểm của cơ cấu bi cái và công nghệ siết đai ốc
Sự khác biệt làm nên giá trị của khớp nối CDC SN 12 nằm ở sự kết hợp giữa hai cơ cấu ưu việt:
- Thao tác "Một chạm" (One-Touch) ở đầu cắm: Việc kết nối với các thiết bị súng hơi, máy khoan khí nén diễn ra chỉ trong tích tắc. Lớp áo ngoài (Sleeve) của đầu socket có vân nhám, giúp thao tác kéo trượt để nhả đầu đực nhẹ nhàng ngay cả khi tay thợ đang dính dầu mỡ.
- Khóa ống cơ học bằng đai ốc ở phần đuôi: Trong các nhà máy có độ rung động cao, các loại khớp cắm ống chốt nhựa thông thường dễ bị rơ và bung dây sau thời gian dài. Cơ cấu siết đai ốc bằng ren kim loại của SN 12 biến mối nối dây hơi 12mm trở thành một khối thống nhất, chịu được lực kéo giật mạnh từ công nhân thao tác kéo lê dây hơi trên mặt sàn.
5. Đặc tính vật liệu & Khả năng chịu áp lực cao
- Vật liệu thép hợp kim mạ bề mặt: Toàn bộ thân van, đai ốc và lớp áo ngoài được gia công từ thép hợp kim rắn chắc, sau đó được phủ lớp mạ Chrome/Niken bảo vệ. Lớp mạ này không chỉ tạo vẻ sáng bóng, chuyên nghiệp mà còn kháng lại quá trình oxy hóa do môi trường nhà xưởng ẩm ướt hoặc hơi dầu máy nén khí gây ra.
- Gioăng cao su NBR siêu bền: Ron làm kín bên trong đầu bi cái được làm từ cao su Nitrile (NBR), có đặc tính chịu dầu cực tốt và chống mài mòn, đảm bảo tuổi thọ lên tới hàng vạn chu kỳ tháo lắp mà không xảy ra tình trạng xì hơi (leakage).
- Kháng áp suất đột biến: Sản phẩm hoạt động ổn định ở áp lực tiêu chuẩn 1.0 MPa và có thể chịu được áp suất nén cực đại lên tới 1.5 MPa (15 bar), hoàn toàn đáp ứng được các dòng máy nén khí piston hoặc trục vít công suất lớn.
6. Ứng dụng phổ biến trong hệ thống khí nén công nghiệp
Với độ tin cậy cơ học cao và đường kính ống 12mm cho lưu lượng khí lớn, khớp nối SN 12 được ứng dụng rộng rãi tại:
- Xưởng dịch vụ và Garage Ô tô: Nối dây dẫn khí chính cho súng xiết bu lông lốp xe công suất lớn cỡ 1/2 inch hoặc 3/4 inch, cầu nâng khí nén, đòi hỏi lưu lượng hơi ổn định và chống tuột dây an toàn.
- Nhà máy sản xuất lắp ráp: Làm đầu nối chia khí tại các trạm làm việc (Workstation) cho công nhân sử dụng súng bắn vít, súng bắn đinh, súng xịt bụi mạt sắt.
- Dây chuyền tự động hóa: Kết nối linh hoạt các cụm van điện từ phân phối khí (Manifold) đến cụm xylanh chấp hành kích thước lớn trong máy ép nhựa, máy dập khuôn kim loại.
- Ngành đóng tàu & Xây dựng công trình: Sử dụng cho các dây chuyền dẫn khí cơ động làm việc ngoài trời, nơi dây dẫn khí thường xuyên bị dẫm đạp và kéo lê.
7. Báo giá sản phẩm
Giá bán Khớp Nối Nhanh Bi Cái Ø12mm tại Mecsu: 89.082đ/ Cái (Đã có VAT)

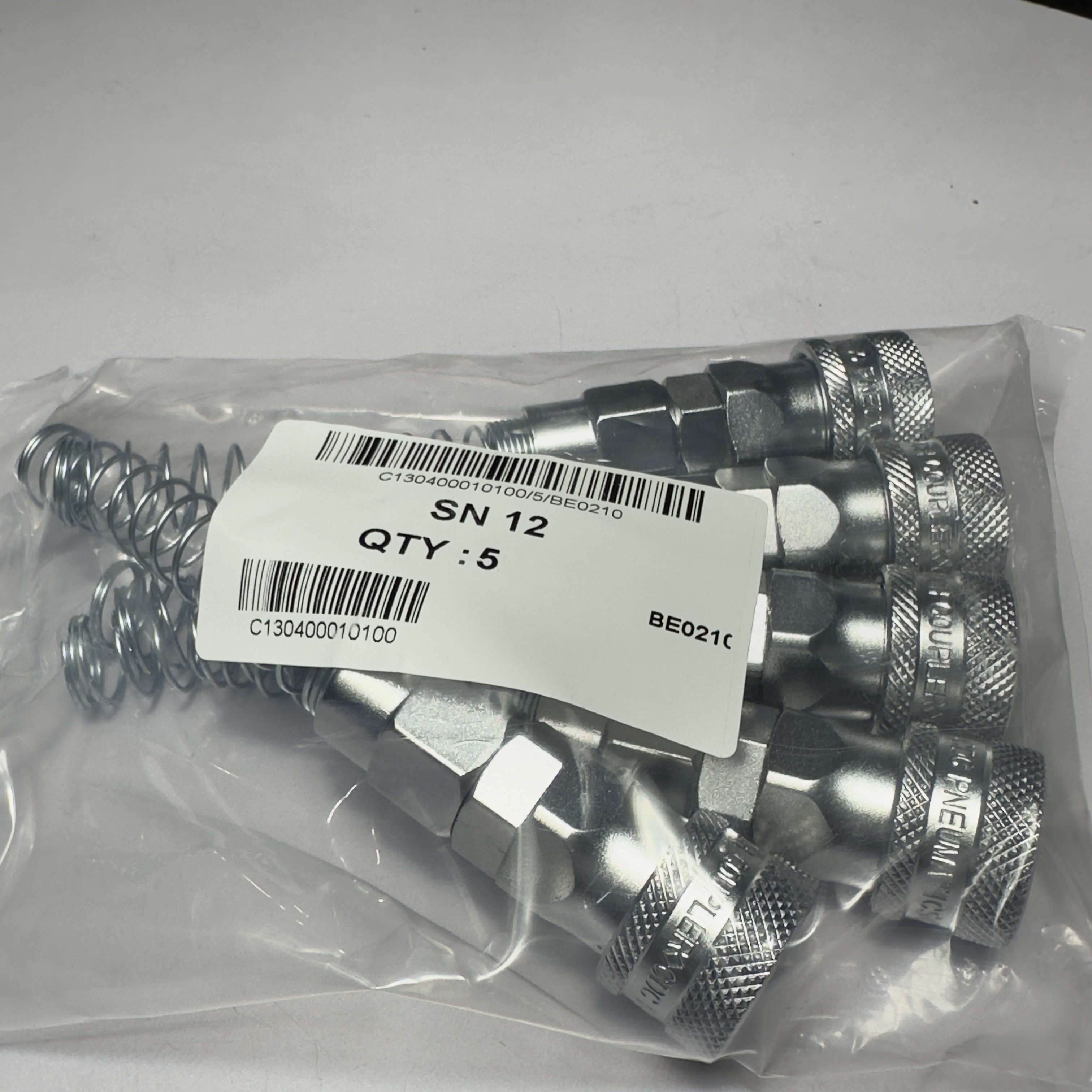

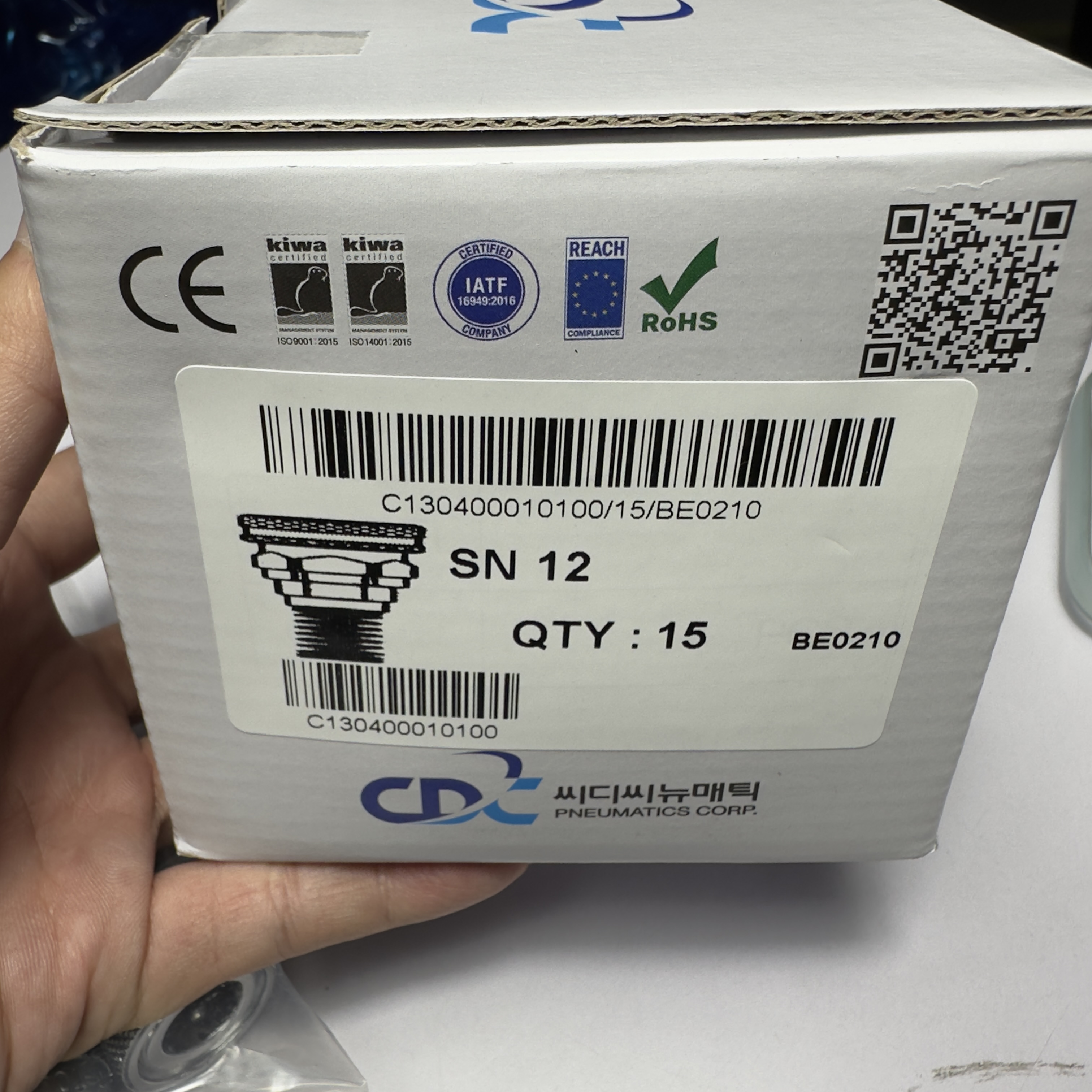

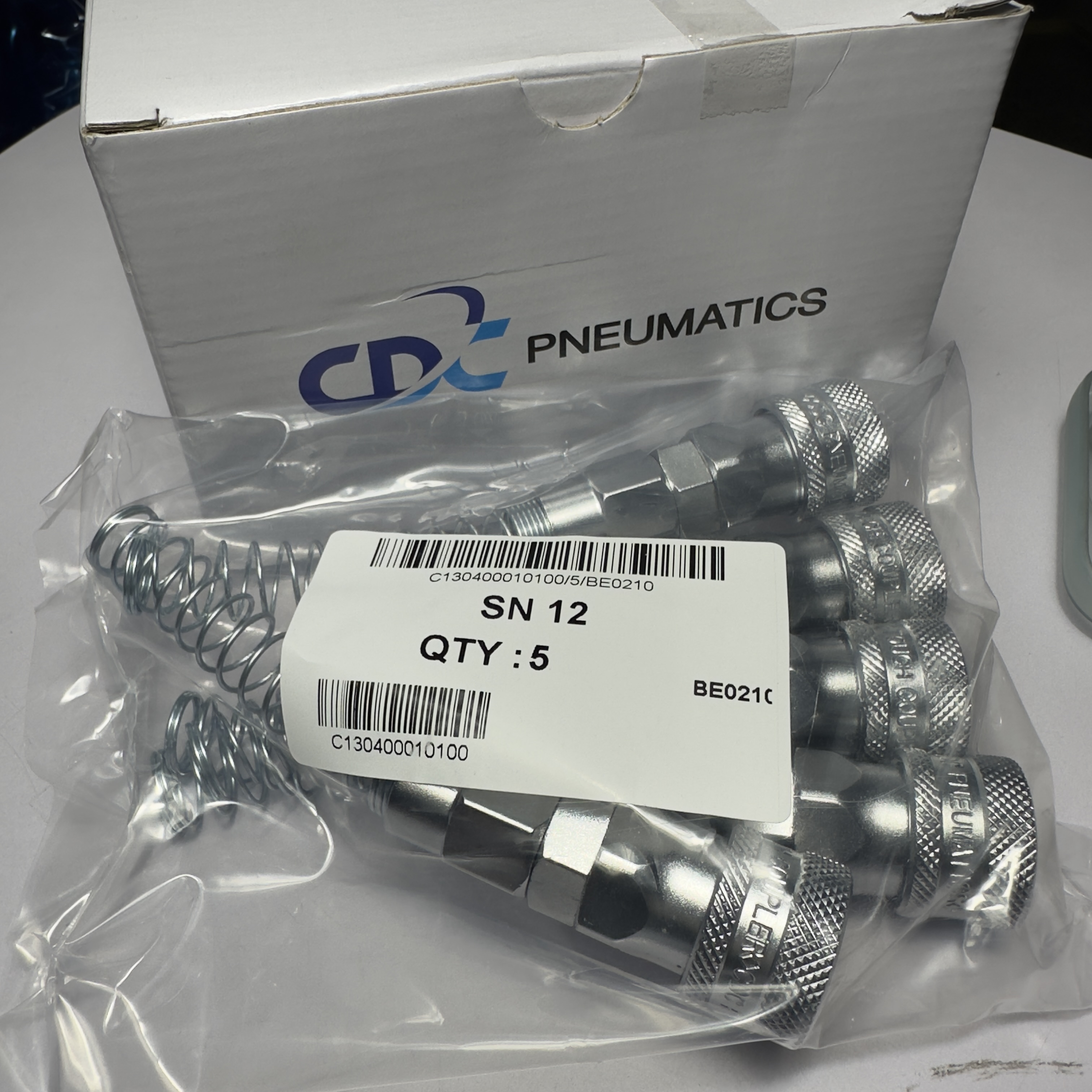

- Bán lẻ theo Cái cho nhu cầu bảo trì thay thế, hoặc bán sỉ số lượng lớn theo Hộp với mức giá cạnh tranh tuyệt đối nhập trực tiếp từ CDC Hàn Quốc.
- Mức chiết khấu thương mại đặc quyền dành cho các đơn vị thi công hệ thống khí nén nhà xưởng (M&E) ký kết cung cấp định kỳ.
- Hỗ trợ chứng từ thanh toán công nợ minh bạch và xuất hóa đơn tài chính VAT nhanh chóng theo quy định của pháp luật.
Nhấn xem Đầu Nối Bi Cái - Siết Tán - CDC khác ở đây !
8. Hồ sơ chất lượng: ISO
Nhằm đáp ứng quy trình thẩm định vật tư đầu vào nghiêm ngặt của các tổng thầu cơ điện và nhà máy FDI lớn, Mecsu cam kết vận hành và cung ứng linh kiện khí nén đạt chuẩn quốc tế:
Chứng nhận hệ thống quản lý chất lượng ISO 9001:2015
Mecsu vận hành toàn diện quy trình kiểm định đầu vào, bảo quản lưu kho và đóng gói phân phối linh kiện khí nén tuân thủ khắt khe tiêu chuẩn quốc tế ISO 9001:2015. Đảm bảo mọi sản phẩm khớp nối nhanh CDC SN 12 đều nguyên vẹn cấu trúc cơ học và ron làm kín trước khi được bàn giao cho đối tác.
Hình ảnh: Chứng nhận hệ thống ISO 9001:2015 khẳng định uy tín tại tổng kho Mecsu
