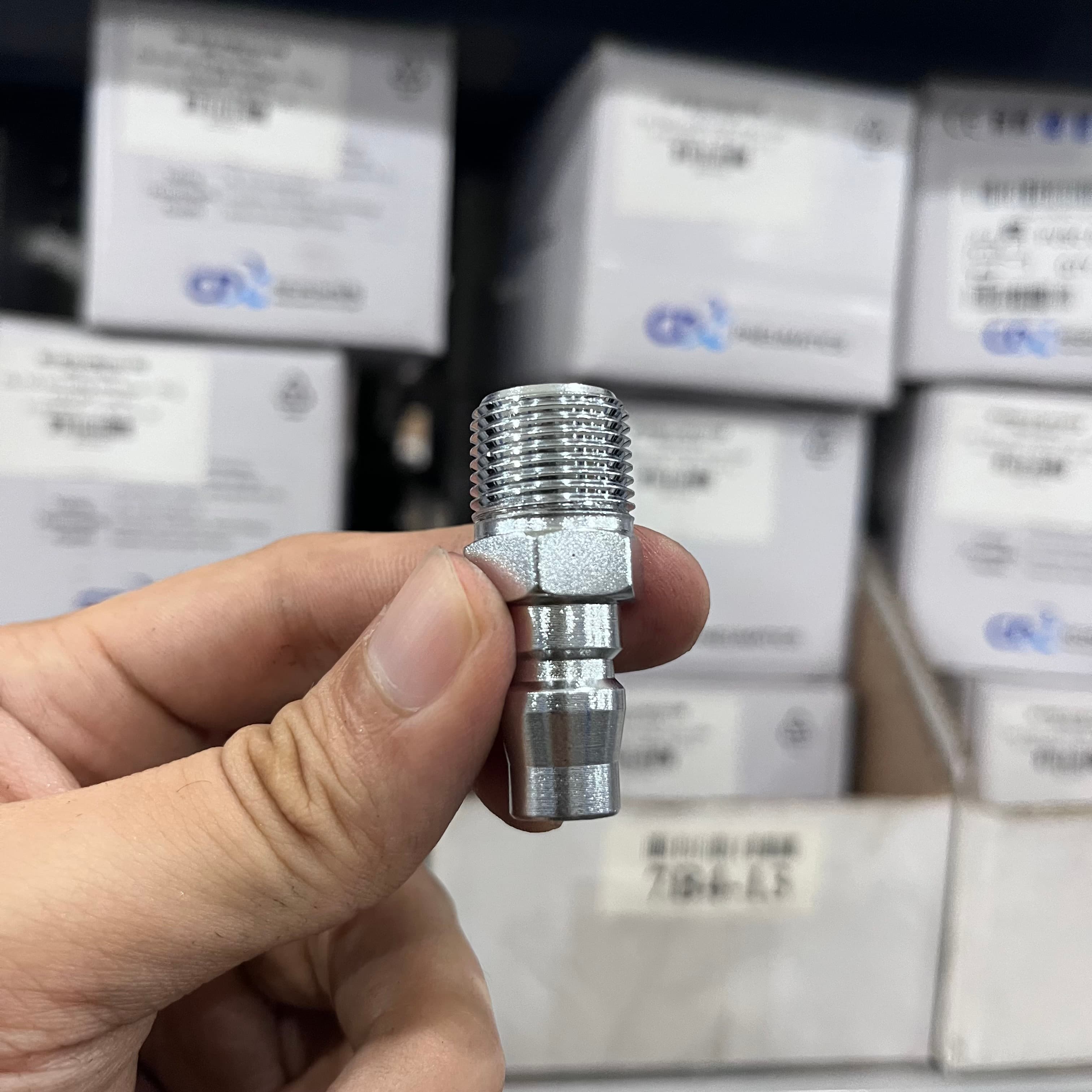

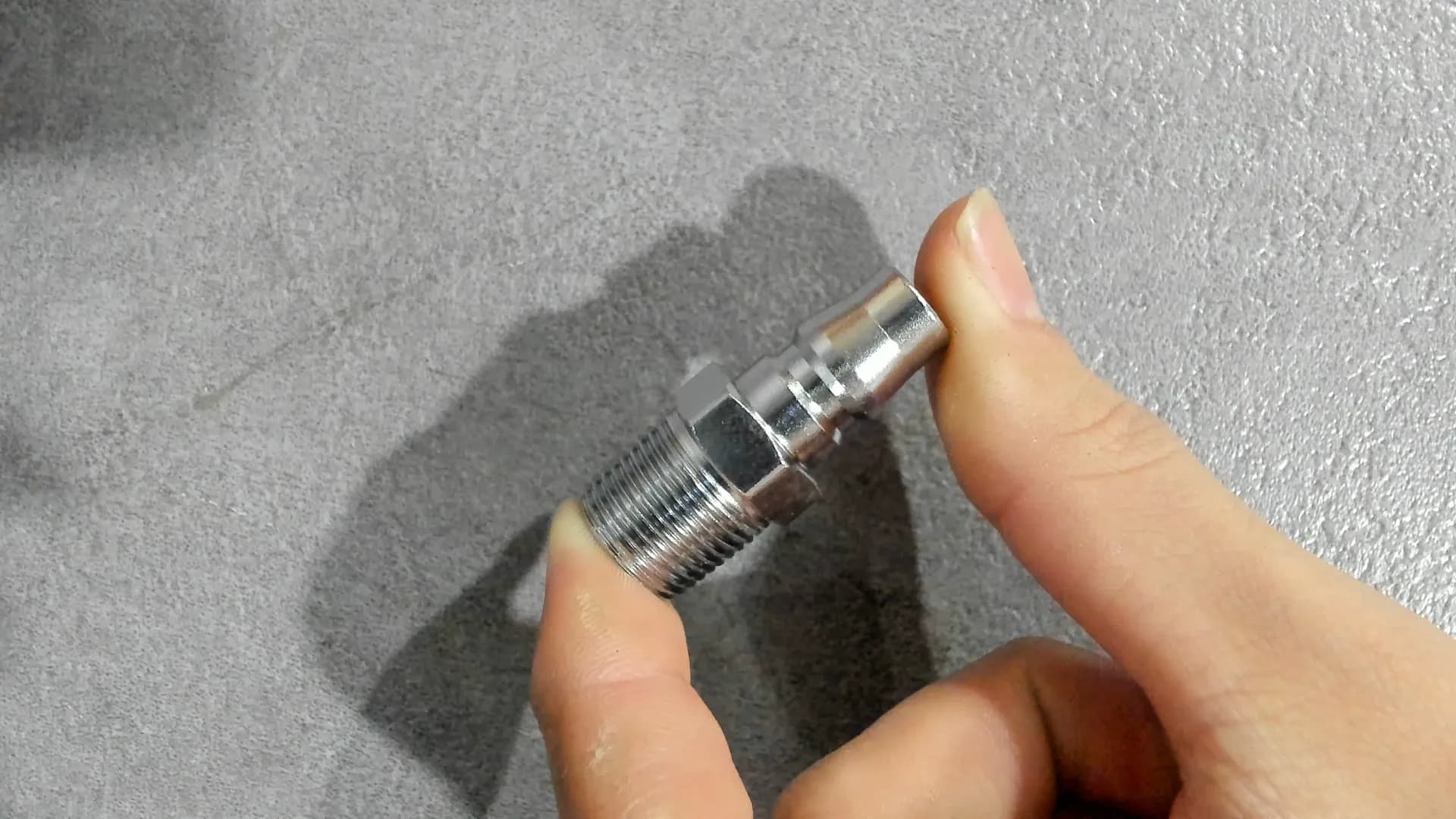

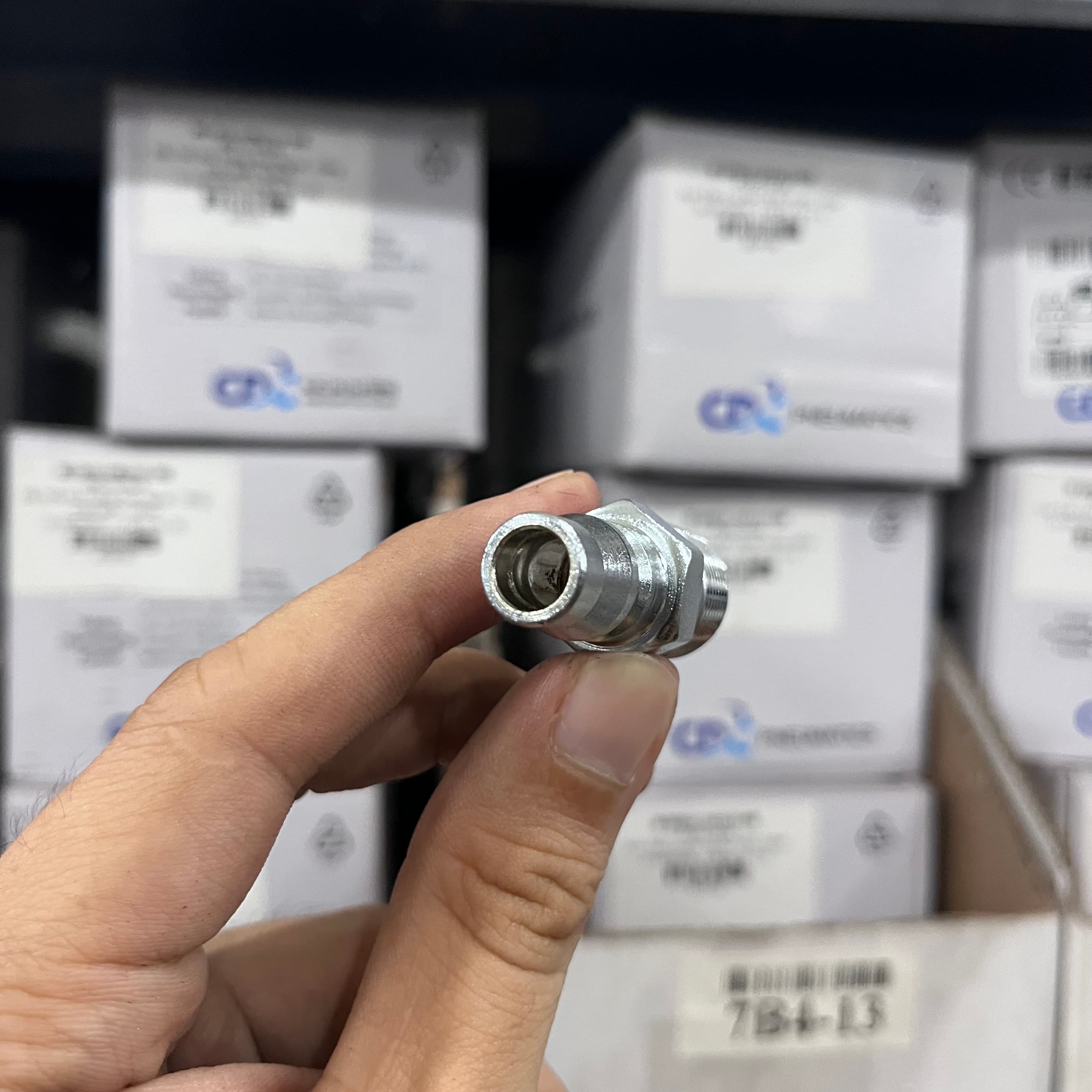

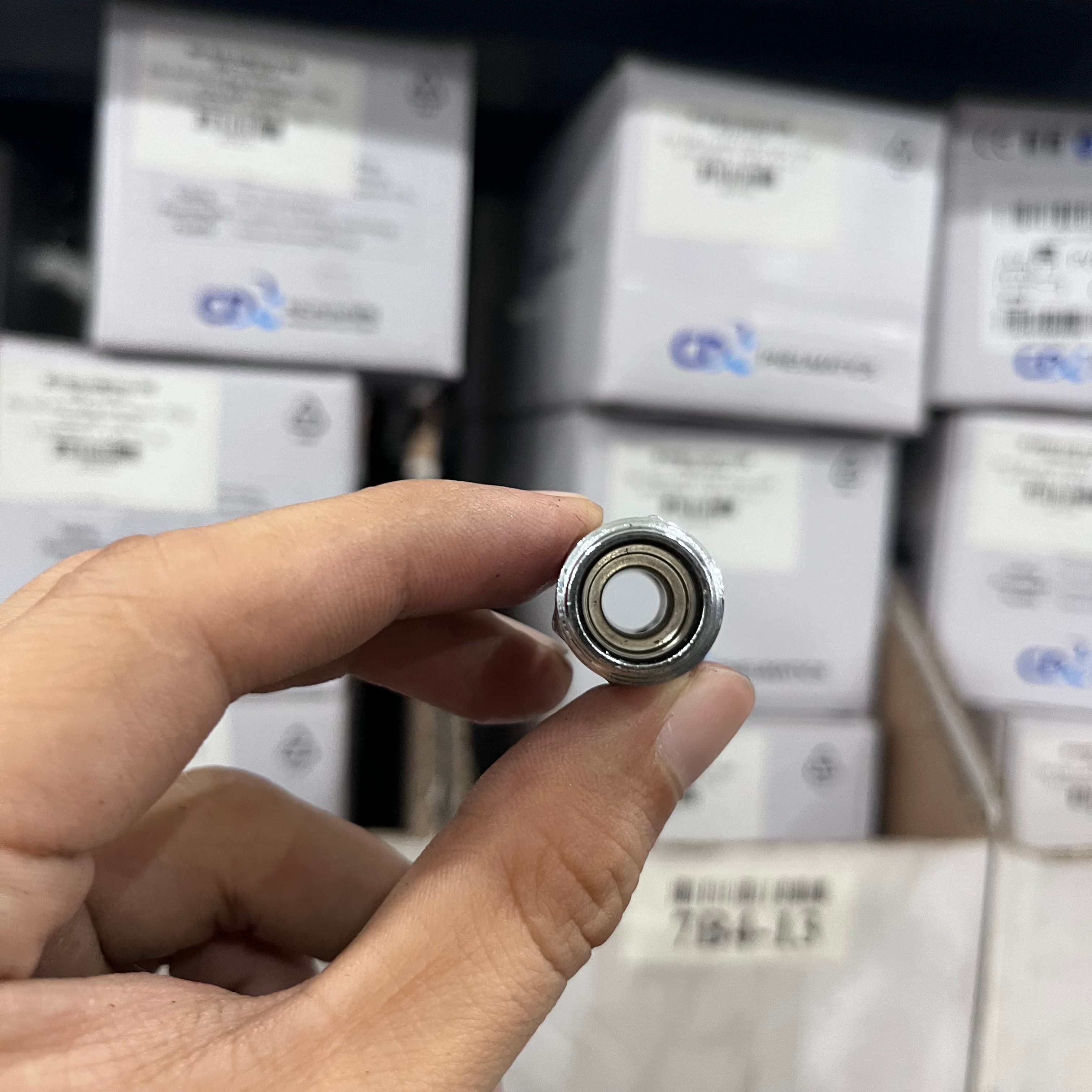

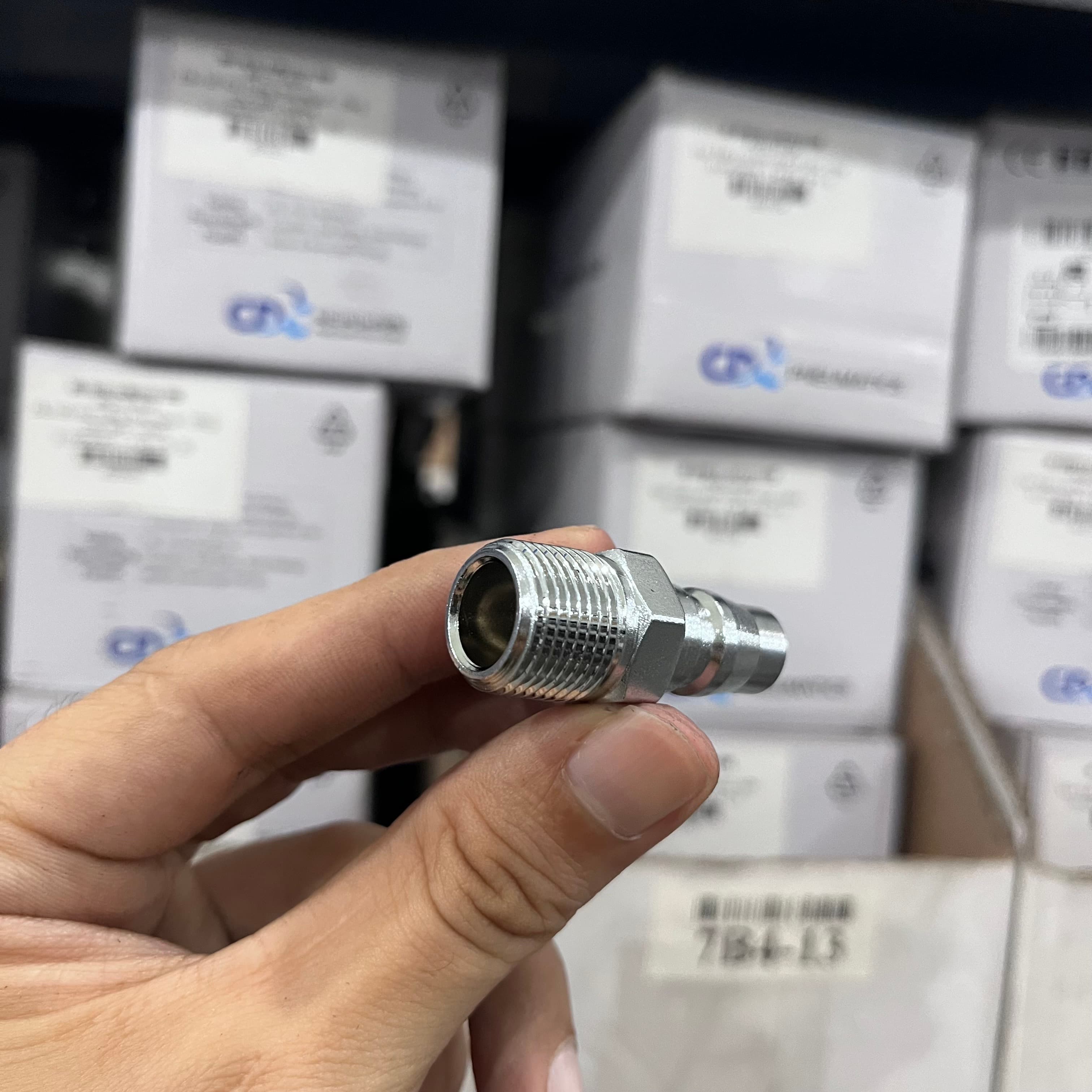

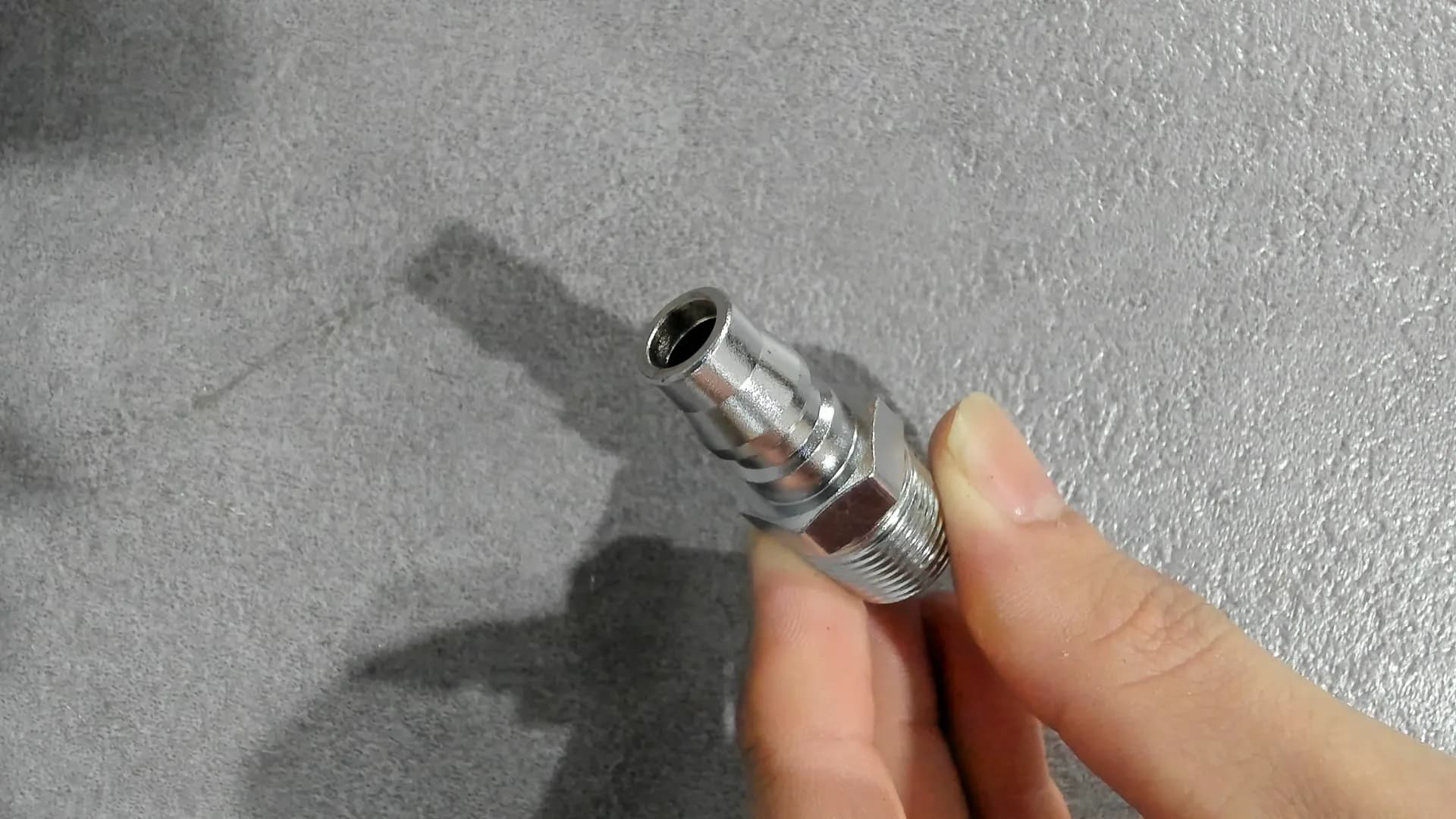

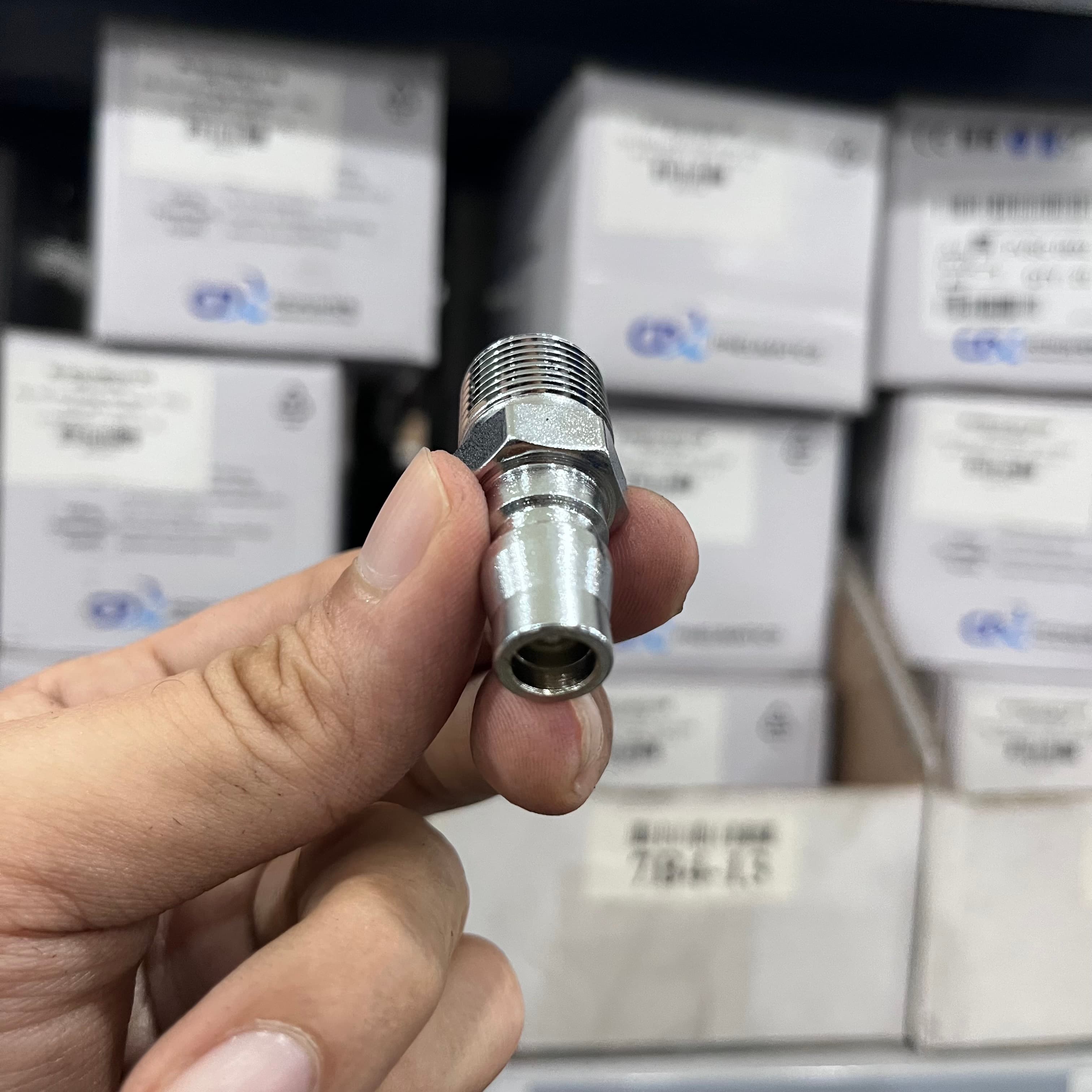

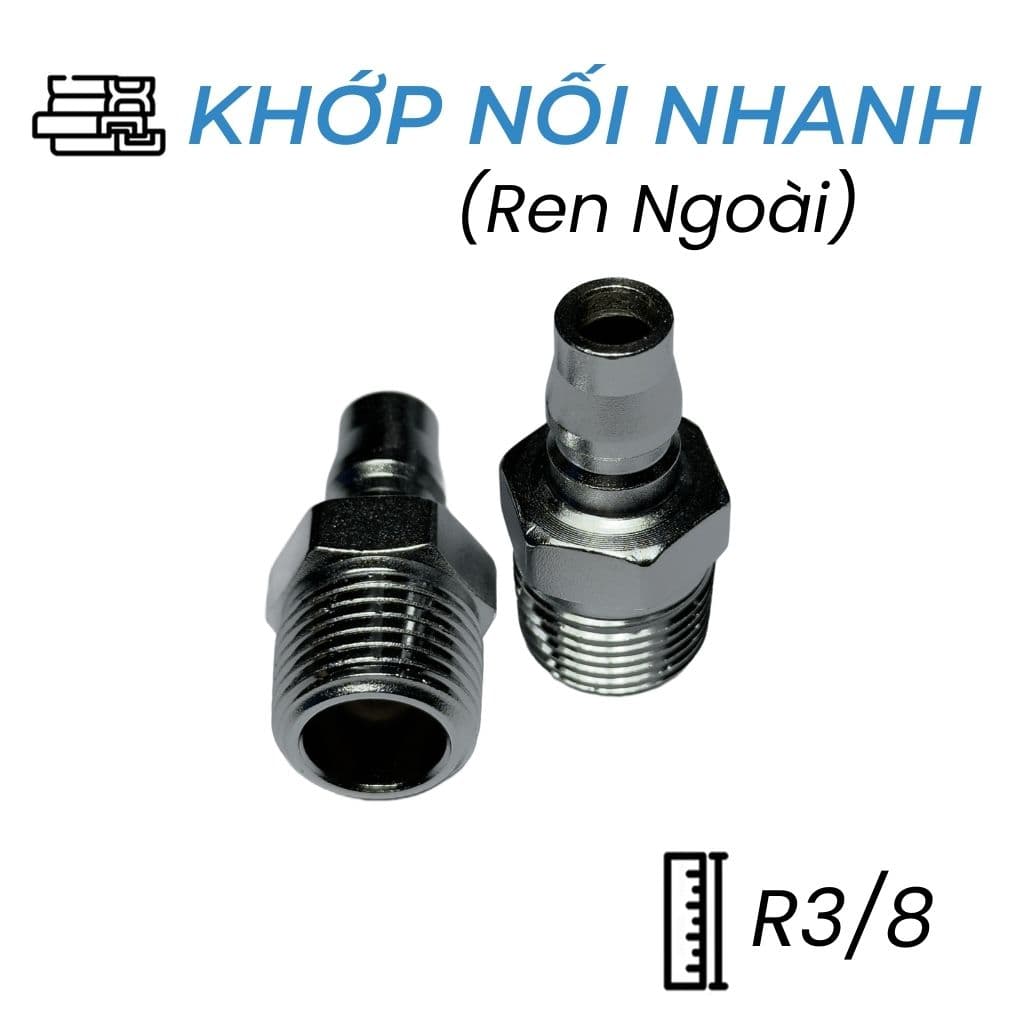

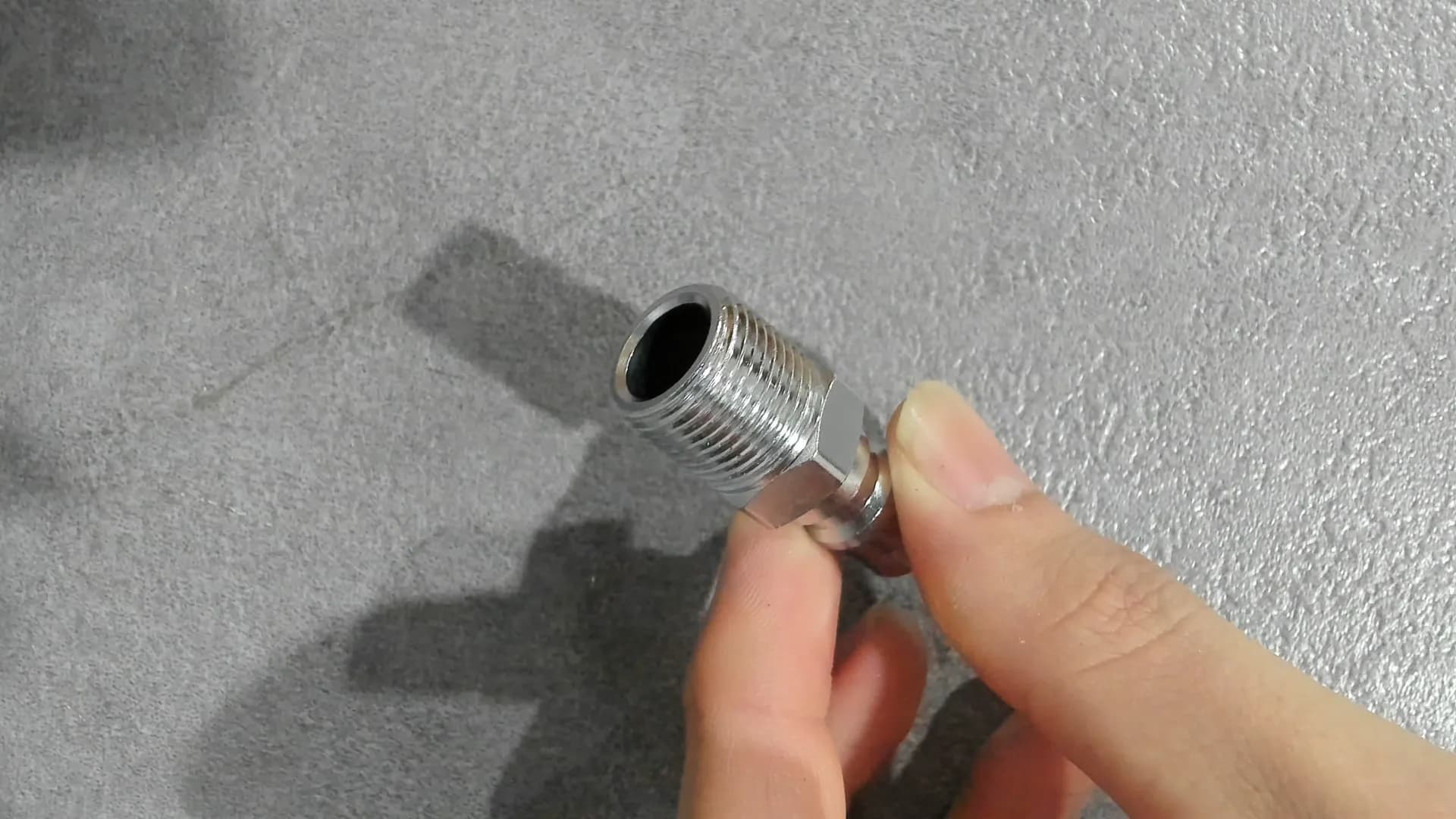

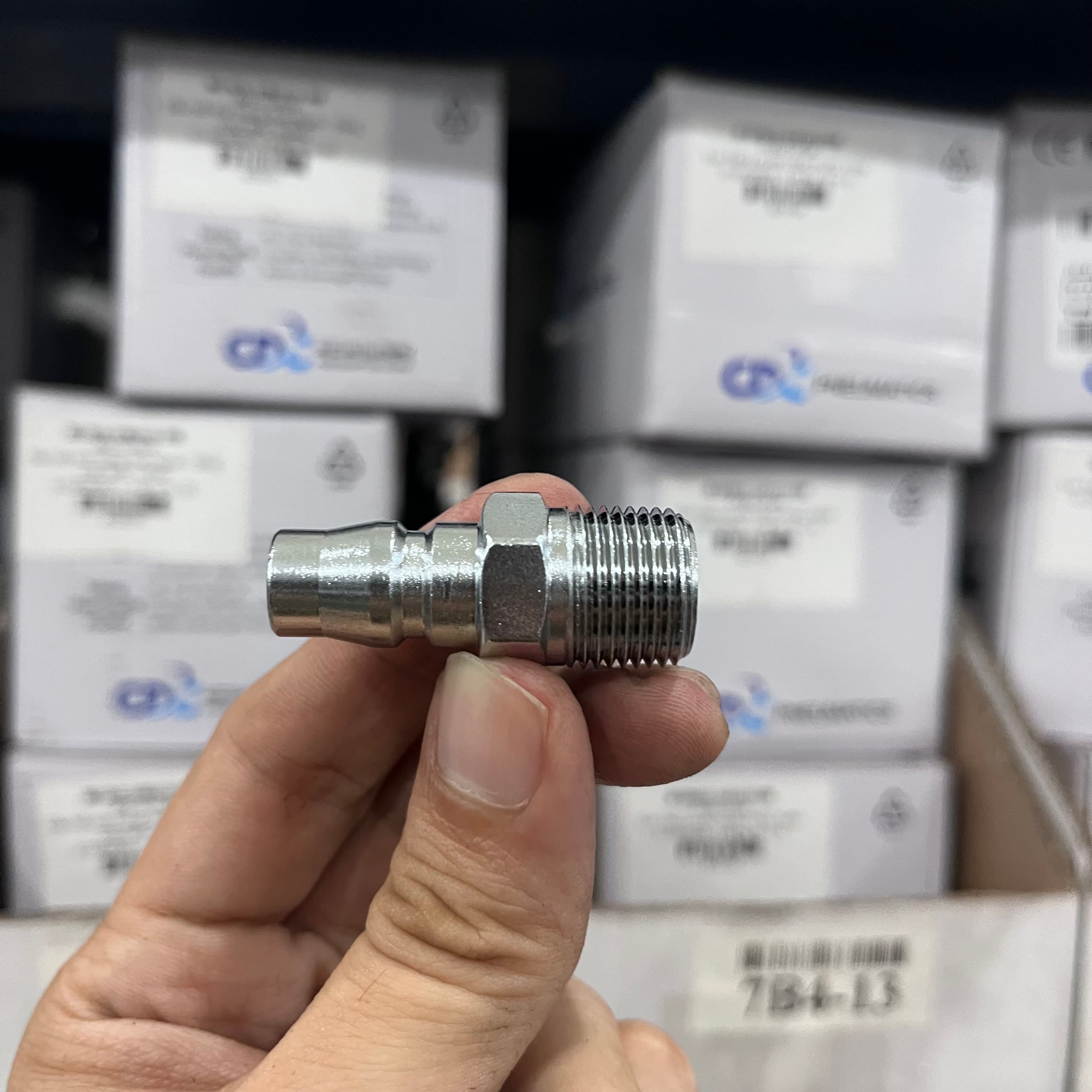

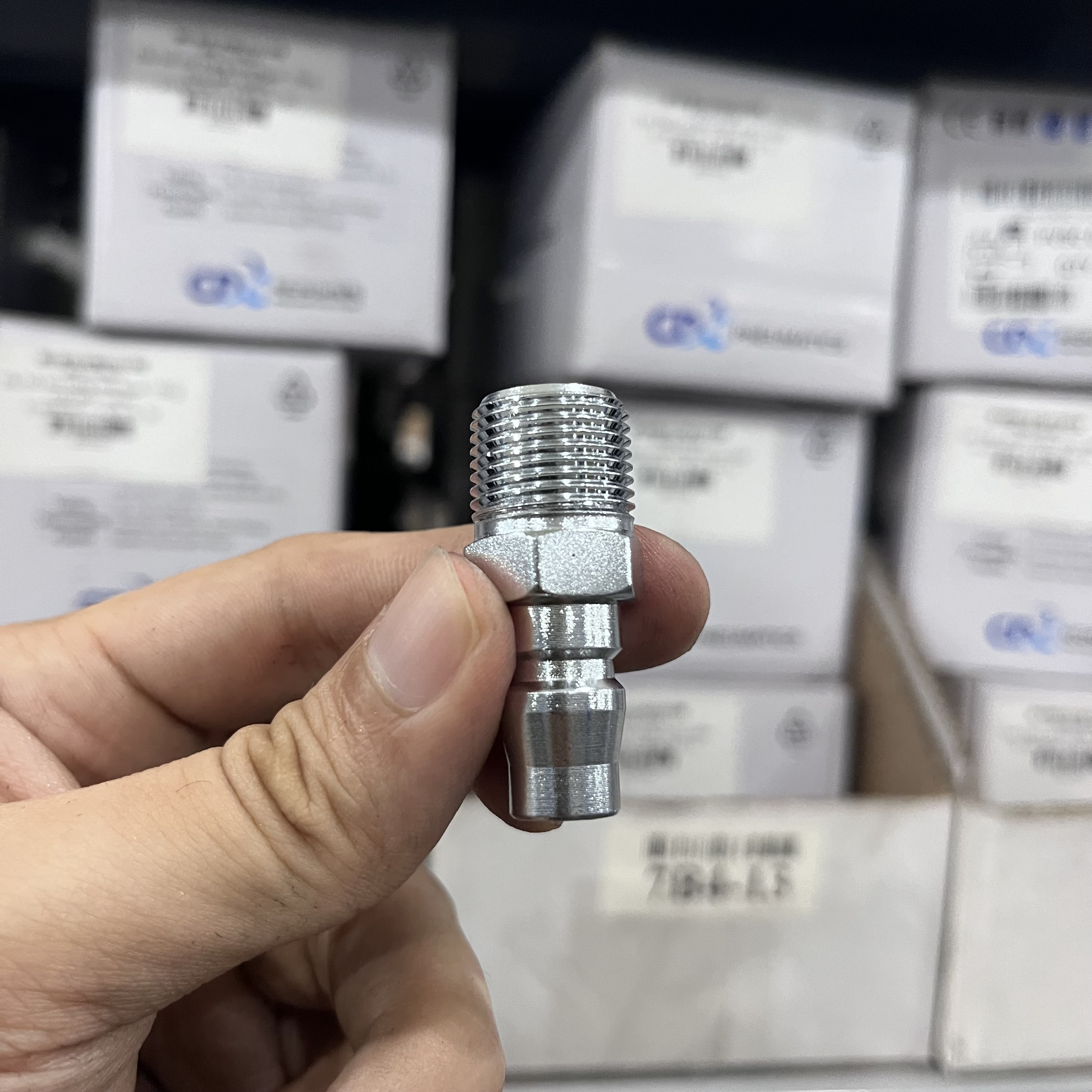

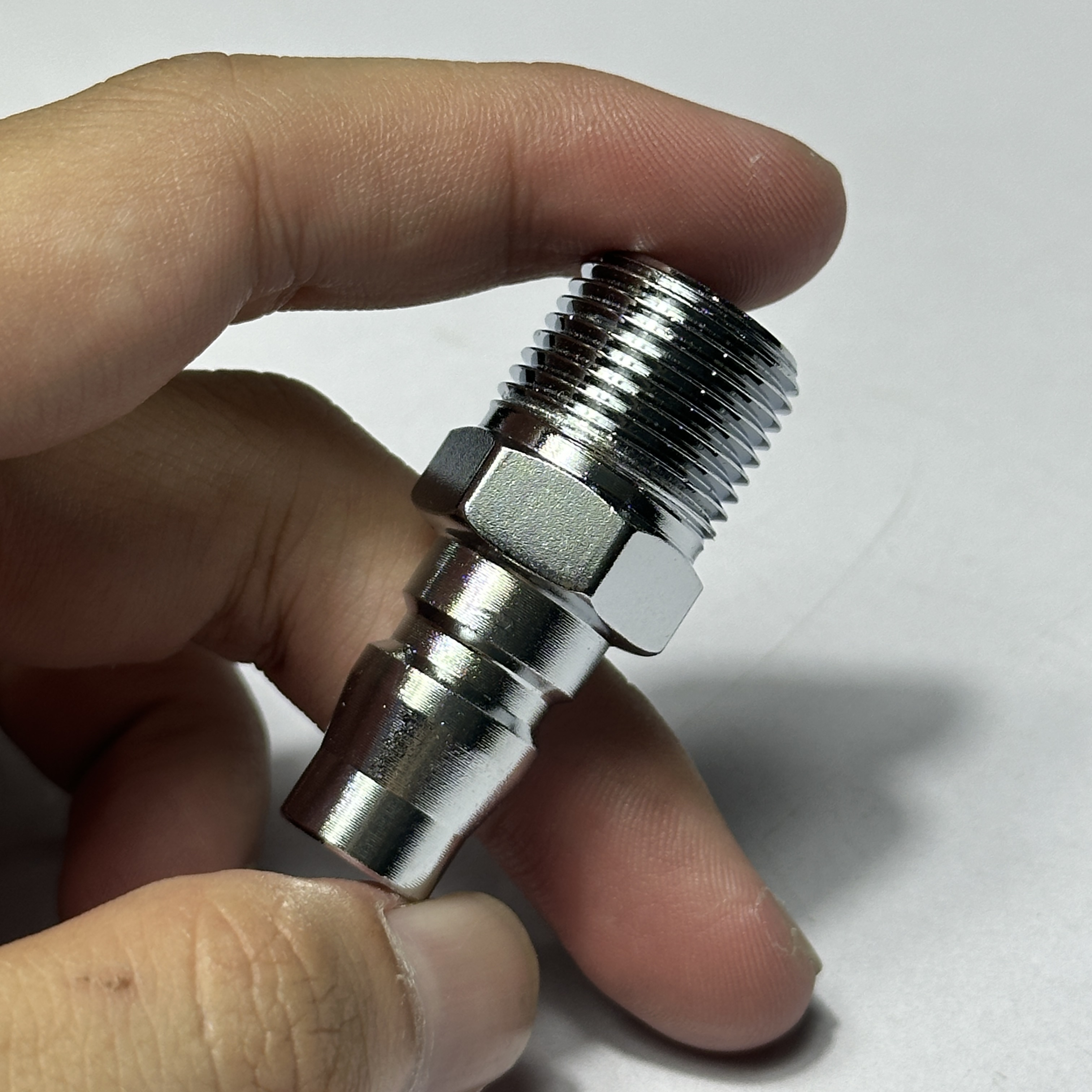

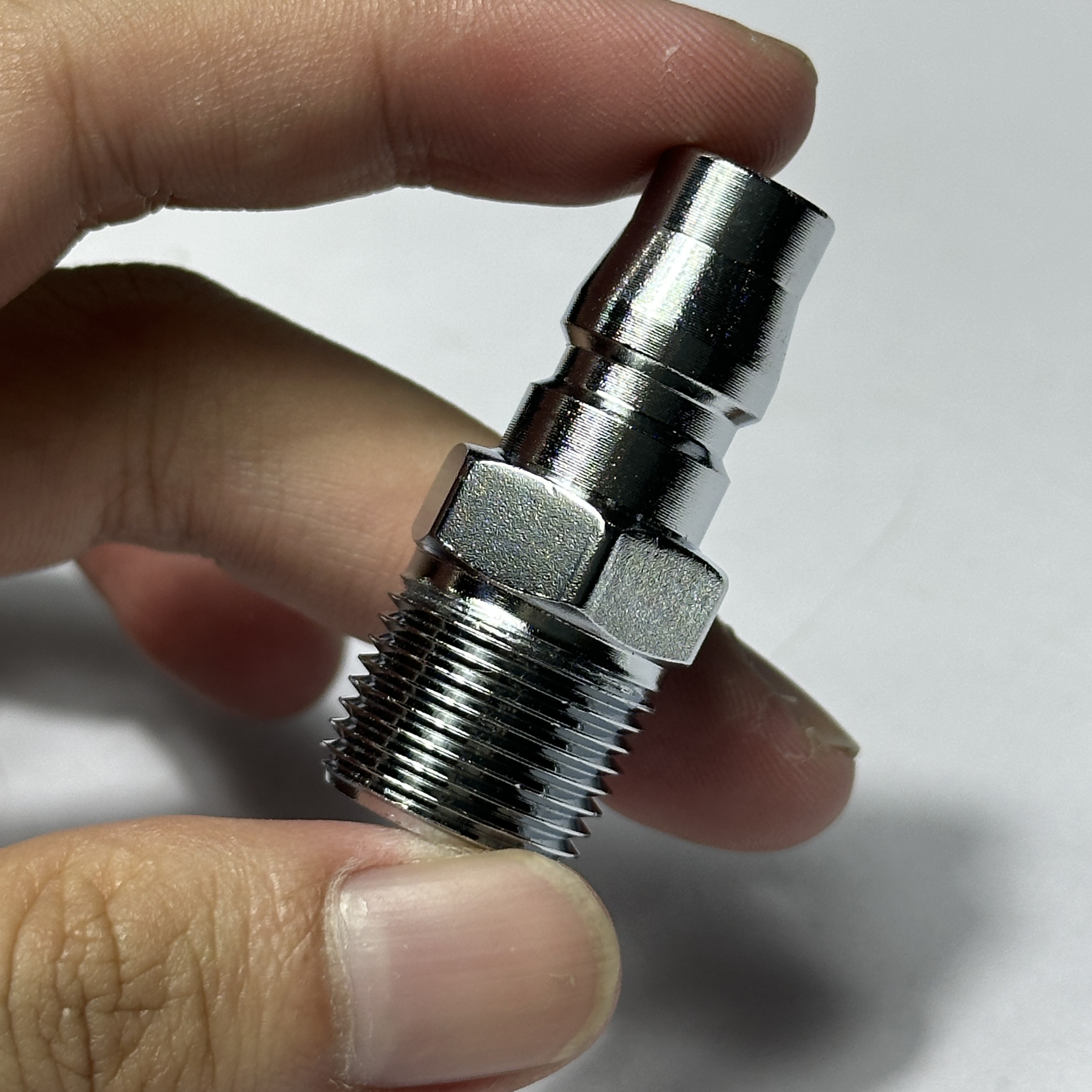

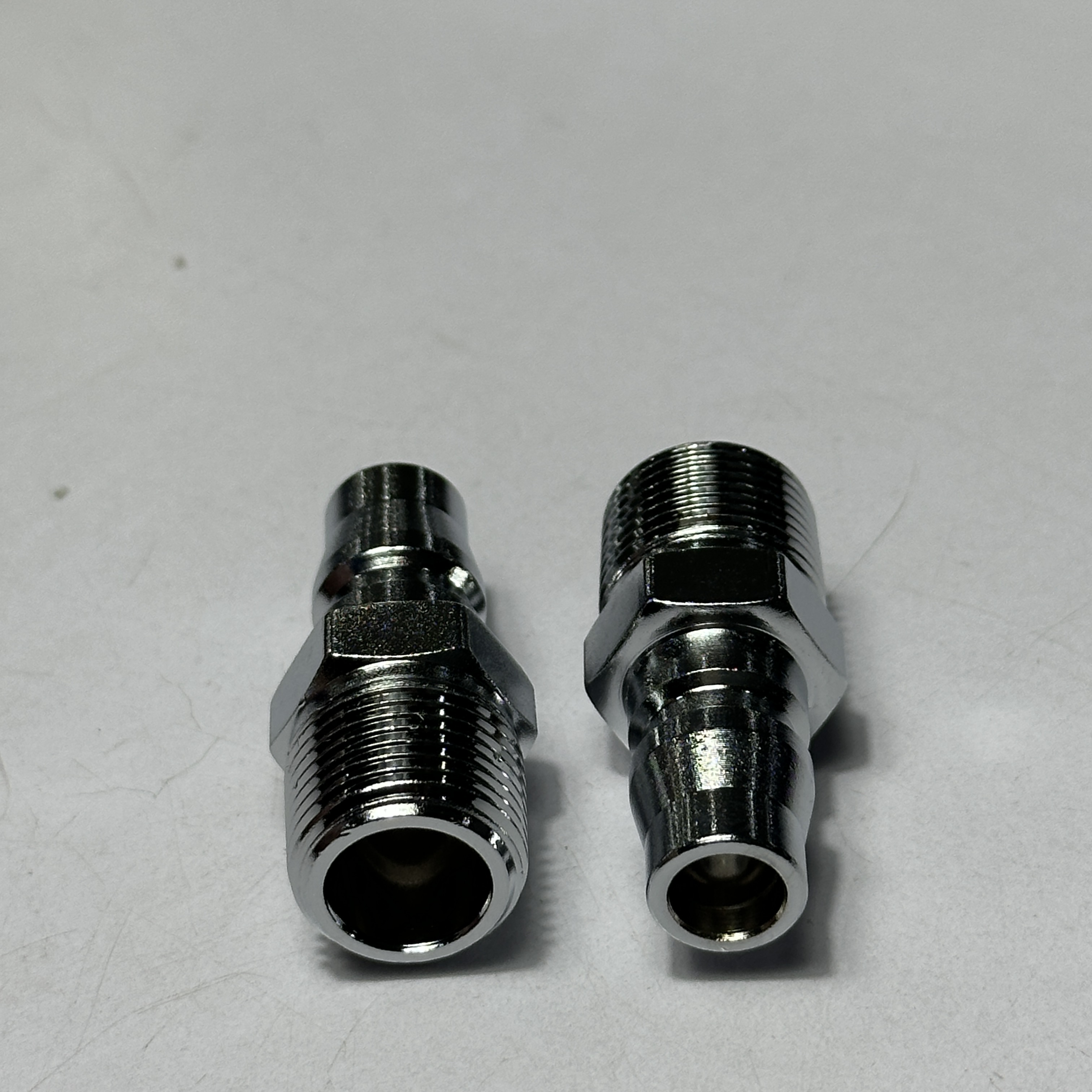

Khớp Nối Nhanh Khí Nén Đực Ren Ngoài R3/8 CDC PM 30

Name: Khớp Nối Nhanh Khí Nén Đực Ren Ngoài R3/8 CDC PM 30
Brand: CDC
SKU: PM30
Price: 28380 VND
Availability: InStock

Mã đặt hàng: 0113932SKU: PM30

Xuất trong ngày

Có sẵn: 294

1 Cái xuất kho 31/08/2026

Chia sẻ:

Thông tin sản phẩm

Size Ren (T)	R 3/8
Chiều Dài (L)	42 mm
Kích Thước (A)	14.5 mm
Kích Thước (B)	20.5 mm
H(Hex)	17 mm
Áp Suất Làm Việc	0 ~ 990KPa
Nhiệt Độ Giới Hạn	0 ~ 60℃
Loại Sản Phẩm	Khớp Nối Nhanh
Brand	CDC

Mô tả sản phẩm

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Khớp Nối Nhanh CDC PM 30

Thông Số Kỹ Thuật & Hồ Sơ Chất Lượng Khớp Nối Nhanh Khí Nén Đực Ren Ngoài R3/8 CDC PM 30

Mục lục nội dung

1. Tổng quan về Khớp nối nhanh CDC PM 30
2. Bảng thông số kỹ thuật tiêu chuẩn
3. Cấu tạo chi tiết sản phẩm
4. Vai trò then chốt trong kỹ thuật
5. Ứng dụng thực tế trong công nghiệp
6. Phân tích Ưu điểm và Nhược điểm
7. Báo giá tham khảo & Đơn vị cung cấp
8. Câu hỏi thường gặp (FAQ)
9. Hồ sơ chất lượng (ISO, CO, CQ) & Thông tin liên hệ Mecsu

1. Tổng quan về Khớp nối nhanh CDC PM 30

Khớp nối nhanh khí nén đực ren ngoài R3/8 CDC PM 30 là phụ kiện khí nén công nghiệp cao cấp, được thiết kế để kết nối nhanh chóng, an toàn giữa đường ống dẫn khí và các thiết bị sử dụng khí nén. Với chuẩn ren ngoài R3/8 (tương đương 17mm), sản phẩm thuộc series 30 của thương hiệu CDC, đảm bảo lưu lượng khí đi qua ổn định và khả năng kết nối kín khít tuyệt đối.

Sản phẩm được chế tạo từ hợp kim thép cứng, mạ niken chống gỉ sét, phù hợp cho môi trường làm việc có áp suất cao và điều kiện rung động thường xuyên.

2. Bảng thông số kỹ thuật tiêu chuẩn

Bản vẽ kỹ thuật của khớp nối nhanh khí nén CDC PM Type

Đặc tính kỹ thuật	Giá trị chi tiết
Size Ren (T)	R 3/8
Chiều Dài (L)	42 mm
Kích Thước (A)	14.5 mm
Kích Thước (B)	20.5 mm
H(Hex)	17 mm
Vật liệu	Thép cứng mạ Niken

3. Cấu tạo chi tiết sản phẩm

Thân khớp nối: Được gia công từ thép chịu lực, bề mặt mạ niken sáng bóng giúp tăng độ bền cơ học và chống lại sự oxy hóa trong môi trường công nghiệp ẩm ướt.
Ren ngoài R3/8: Thiết kế ren côn tiêu chuẩn, cho phép bắt chặt vào các thiết bị đầu ra hoặc máy nén khí mà không cần nhiều băng tan (tùy độ khít ren).
Đầu cắm nhanh: Thiết kế vát chính xác giúp việc cắm/rút vào khớp cái (coupler) diễn ra nhẹ nhàng, tự động khóa giữ bằng bi thép bên trong đầu cái.

Sơ đồ cấu tạo chi tiết của khớp nối nhanh CDC FLUIDFIT - Sơ đồ chung cho dòng khớp nối

4. Vai trò then chốt trong kỹ thuật

Linh hoạt hóa quy trình: Giúp người vận hành chuyển đổi giữa các thiết bị dùng hơi (súng phun sơn, máy bắn ốc, máy hơi) nhanh chóng chỉ trong vài giây.
Đảm bảo lưu thông khí: Thiết kế luồng khí thông suốt, hạn chế sụt áp (pressure drop) tại điểm kết nối, giúp thiết bị duy trì công suất làm việc ổn định.
An toàn vận hành: Cơ chế khóa bền bỉ đảm bảo không bị bung tuột đột ngột gây nguy hiểm cho người vận hành dưới áp suất khí nén cao.

5. Ứng dụng thực tế trong công nghiệp

Hệ thống máy nén khí: Kết nối từ bình chứa khí đến các đường ống dẫn khí chính.
Công cụ cầm tay chạy khí: Sử dụng cho máy khoan hơi, súng bắn ghim, máy mài khí nén tại các gara ô tô và nhà máy sản xuất.
Dây chuyền tự động hóa: Các chi tiết cần thay thế bảo trì thường xuyên trong hệ thống điều khiển bằng khí nén.

6. Phân tích Ưu điểm và Nhược điểm

Ưu điểm

Tốc độ thao tác: Cắm-rút nhanh chóng, không tốn sức.
Độ bền cao: Chất liệu thép mạ niken chịu được va đập tốt hơn các loại khớp bằng đồng hoặc nhựa.
Độ tương thích: Chuẩn ren R3/8 là kích thước thông dụng nhất cho các thiết bị hơi cỡ trung.

Nhược điểm

Cần khớp nối cái đồng bộ: Sản phẩm chỉ là phần "đực", bắt buộc phải đi kèm khớp cái (coupler) cùng serie 30 mới lắp được.
Yêu cầu độ kín: Cần sử dụng băng tan hoặc keo làm kín khi lắp ren ngoài để tránh rò rỉ khí.

7. Báo giá tham khảo & Đơn vị cung cấp

Giá bán Khớp Nối Khí R3/8 tại Mecsu: 19.472đ/ Cái (Đã có VAT)

Mecsu cam kết cung cấp các sản phẩm khớp nối nhanh CDC chính hãng, chất lượng chuẩn quốc tế, đầy đủ hóa đơn chứng từ.

Khám phá nhiều mã Đầu nối nhanh đực - Ren ngoài - CDC khác tại đây !

8. Câu hỏi thường gặp (FAQ)

1. PM 30 có lắp được với PF 20 không?
Không. Mỗi series (20, 30, 40) có kích thước bi chặn khác nhau. Bạn bắt buộc phải dùng khớp cái series 30 để kết nối.

2. Ren R3/8 có phải là ren 17mm không?
Đúng, ren R3/8 hệ BSPT có đường kính ngoài đo thực tế khoảng 16.7 - 17mm.

3. Có nên bôi mỡ vào đầu khớp nối nhanh không?
Việc bôi một lớp mỡ chịu nhiệt rất mỏng có thể giúp việc cắm rút nhẹ nhàng hơn và bảo vệ ron cao su bên trong khớp cái, nhưng không nên bôi quá nhiều gây bẩn đường ống khí.
