KHÁM PHÁ CHUYÊN SÂU VÒNG BI CẦU RÃNH SÂU
KHÁM PHÁ CHUYÊN SÂU VÒNG BI CẦU RÃNH SÂU
Vòng Bi Cầu Rãnh Sâu là gì?
Định nghĩa và Tên gọi khác
Khi nhắc đến vòng bi (bạc đạn), hình ảnh đầu tiên xuất hiện trong tâm trí nhiều người chính là Vòng bi cầu rãnh sâu (Deep Groove Ball Bearing). Đây là loại ổ lăn (rolling bearing) phổ biến và được sử dụng rộng rãi nhất trên toàn thế giới. Chúng còn được gọi đơn giản là Bạc đạn cầu một dãy, Ổ bi cầu rãnh sâu, hay theo các mã seri thông dụng như vòng bi 6xxx. Đặc điểm nhận dạng chính của chúng là có rãnh lăn (raceway) sâu, dạng cung tròn trên cả vòng trong và vòng ngoài, và sử dụng các viên bi cầu làm phần tử lăn.
Chức năng chính và Tầm quan trọng
Chức năng cốt lõi của vòng bi cầu rãnh sâu là giảm ma sát và hỗ trợ tải trọng cho các bộ phận quay. Chúng cho phép trục quay một cách trơn tru, ổn định và chính xác so với các bộ phận cố định (như vỏ máy, gối đỡ). Nhờ thiết kế độc đáo, chúng có khả năng chịu được cả tải trọng hướng tâm (radial load) và tải trọng dọc trục (axial load) theo cả hai hướng, làm cho chúng trở nên cực kỳ linh hoạt trong nhiều ứng dụng.
Lý do cho sự phổ biến rộng rãi
Sở dĩ vòng bi cầu rãnh sâu trở nên phổ biến đến vậy là nhờ sự kết hợp của nhiều yếu tố then chốt:
- Thiết kế đơn giản, hiệu quả: Cấu trúc không quá phức tạp nhưng đáp ứng tốt nhiều yêu cầu cơ bản trong truyền động.
- Tính đa năng: Có khả năng chịu đồng thời cả hai loại tải trọng chính (hướng tâm và dọc trục), mở rộng phạm vi ứng dụng.
- Khả năng hoạt động tốc độ cao: Thiết kế tối ưu với ma sát thấp cho phép vận hành ở tốc độ quay nhanh, phù hợp với nhiều loại máy móc hiện đại.
- Yêu cầu bảo trì thấp: Đặc biệt là các loại có sẵn nắp che/phớt làm kín (ZZ, 2RS) và được bôi trơn sẵn, giúp giảm đáng kể công sức và chi phí bảo dưỡng.
- Giá thành hợp lý: Do được sản xuất hàng loạt với số lượng lớn và tiêu chuẩn hóa cao, vòng bi cầu rãnh sâu thường có giá thành cạnh tranh hơn so với nhiều loại vòng bi chuyên dụng khác.
- Sẵn có và đa dạng: Có sẵn với vô số kích thước, vật liệu, cấp chính xác và tùy chọn che chắn, giúp người dùng dễ dàng tìm được sản phẩm phù hợp.
Bài viết này sẽ cung cấp một cái nhìn chi tiết về cấu tạo, phân loại, cách đọc mã hiệu, lựa chọn, ứng dụng và bảo dưỡng loại vòng bi đa năng này.
Ưu điểm nổi bật của Vòng Bi Cầu Rãnh Sâu
Những lợi thế chính khi sử dụng vòng bi cầu rãnh sâu bao gồm:
- Tính linh hoạt cao: Chúng chịu được cả tải hướng tâm và tải dọc trục theo cả hai hướng, với tỷ lệ chịu tải dọc trục so với hướng tâm khá tốt (thường khoảng 50% khả năng chịu tải hướng tâm cơ bản).
- Phù hợp cho tốc độ cao: Thiết kế hình học và ma sát lăn thấp cho phép chúng hoạt động ở tốc độ quay cao và rất cao mà vẫn đảm bảo hiệu suất.
- Độ chính xác vận hành tốt: Vòng bi cầu rãnh sâu có sẵn với nhiều cấp chính xác khác nhau (từ P0 đến P4), đáp ứng các yêu cầu từ thông thường đến siêu chính xác trong các ứng dụng đặc biệt.
- Ma sát thấp: Ma sát lăn vốn đã thấp, giúp tiết kiệm năng lượng tiêu thụ và giảm sinh nhiệt trong quá trình hoạt động, kéo dài tuổi thọ hệ thống.
- Độ ồn thấp: Vận hành êm ái, đặc biệt là các loại được sản xuất với độ chính xác cao và bôi trơn phù hợp, tạo môi trường làm việc thoải mái hơn.
- Yêu cầu bảo trì thấp: Các loại có nắp che (ZZ) hoặc phớt làm kín (2RS) thường được bôi trơn sẵn cho toàn bộ tuổi thọ hoạt động, không cần tái bôi trơn trong điều kiện bình thường, giúp giảm chi phí và thời gian bảo trì.
- Giá thành cạnh tranh và dễ tìm kiếm: Do được sản xuất đại trà và tiêu chuẩn hóa cao, chúng dễ dàng tìm mua với mức giá phải chăng.
Cấu tạo chi tiết của Vòng Bi Cầu Rãnh Sâu
Một vòng bi cầu rãnh sâu điển hình bao gồm các bộ phận chính sau:
Vòng ngoài (Outer Ring)
Là vòng thép tròn nằm bên ngoài, có một rãnh lăn (raceway) hình cung tròn, sâu ở bề mặt bên trong. Bề mặt ngoài của vòng ngoài hình trụ để lắp vào lỗ trên gối đỡ hoặc thân máy.
Vòng trong (Inner Ring)
Là vòng thép tròn nằm bên trong, được lắp trực tiếp lên trục. Vòng trong cũng có một rãnh lăn hình cung tròn, sâu ở bề mặt bên ngoài, đối diện với rãnh lăn của vòng ngoài.
Bi cầu (Balls)
Là các viên bi thép hình cầu hoàn hảo, đóng vai trò là phần tử lăn chính. Chúng lăn trong các rãnh sâu giữa vòng trong và vòng ngoài, chịu trách nhiệm truyền tải lực và giảm ma sát. Số lượng và kích thước của các viên bi ảnh hưởng trực tiếp đến khả năng chịu tải của vòng bi.
Vòng cách (Cage / Retainer)
Đây là bộ phận có chức năng giữ và phân tách các viên bi, đảm bảo chúng có khoảng cách đều nhau, không va chạm vào nhau và được dẫn hướng đúng trong rãnh lăn. Vòng cách giúp giảm ma sát, giảm tiếng ồn và cho phép vòng bi hoạt động ở tốc độ cao.
Nắp che/Phớt làm kín (Shields/Seals) (Tùy chọn)
- Nắp che (Shields - ZZ, 2Z): Là các tấm chắn bằng thép tấm được lắp vào rãnh trên vòng ngoài, tiến sát đến bề mặt vòng trong nhưng không tiếp xúc (non-contact). Chúng giúp ngăn chặn các hạt bụi bẩn lớn xâm nhập và giữ mỡ bôi trơn ở mức độ nhất định. Do không tiếp xúc, chúng cho phép vòng bi đạt tốc độ quay cao.
- Phớt làm kín (Seals - RS, 2RS, LLU, DDU, EE...): Là các phớt được làm từ cao su tổng hợp (NBR, FKM...) được gia cố bằng lõi thép, lắp vào rãnh vòng ngoài và có mép phớt tiếp xúc (contact) với bề mặt vai vòng trong. Phớt làm kín tạo ra khả năng bảo vệ tốt hơn nhiều so với nắp che, ngăn chặn hiệu quả bụi mịn, nước, hơi ẩm và giữ mỡ bôi trơn rất tốt bên trong. Tuy nhiên, do có tiếp xúc, chúng tạo ra ma sát nhỏ và có thể giới hạn tốc độ quay tối đa thấp hơn so với loại ZZ hoặc loại hở.

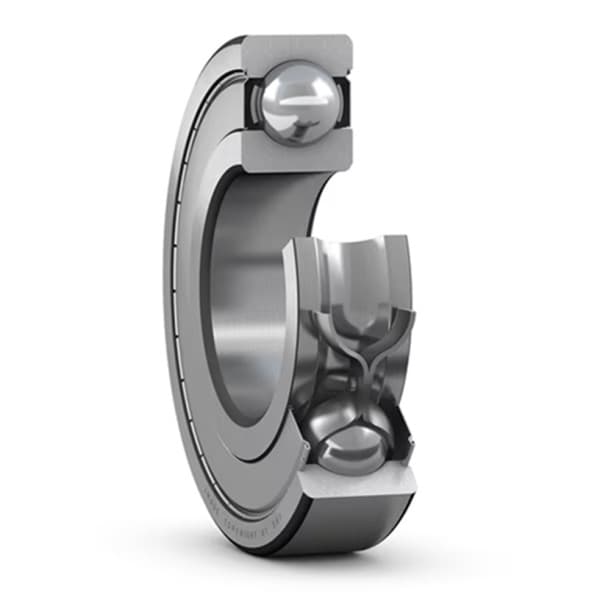

Sơ đồ cắt lớp chi tiết cấu tạo Vòng bi cầu rãnh sâu với vòng ngoài, vòng trong, bi cầu, vòng cách và tùy chọn nắp che (ZZ) hoặc phớt (2RS)
Vật liệu chế tạo Vòng Bi Cầu Rãnh Sâu
Vật liệu cấu thành quyết định trực tiếp đến độ bền, hiệu suất và khả năng ứng dụng của vòng bi:
Thép chịu lực (Bearing Steel - Tiêu chuẩn)
- Vòng trong, Vòng ngoài, Bi cầu: Phổ biến nhất là Thép chịu lực crom hàm lượng carbon cao (100Cr6 / SUJ2). Loại thép này được tôi và ram đạt độ cứng rất cao (HRC 58-64), có độ sạch cao, khả năng chống mài mòn và chịu mỏi lăn tuyệt vời. Đây là vật liệu tiêu chuẩn cho hầu hết các ứng dụng công nghiệp và ô tô.
Thép không gỉ (Stainless Steel)
- Vòng trong, Vòng ngoài, Bi cầu: Được sử dụng cho các môi trường yêu cầu chống ăn mòn cao (ví dụ: ngành thực phẩm, y tế, hóa chất, môi trường ẩm ướt). Thường dùng thép không gỉ Martensitic như AISI 440C (chịu tải tốt, có từ tính) hoặc Austenitic như AISI 304/316 (chống ăn mòn tốt hơn nhưng chịu tải kém hơn, ít từ tính). Vòng bi inox thường có khả năng chịu tải và tốc độ thấp hơn thép thường, đồng thời giá thành cũng cao hơn. Ký hiệu thường có tiền tố S hoặc W.
Vật liệu vòng cách (Cage / Retainer)
- Thép tấm dập (Pressed Steel): Phổ biến nhất cho các kích thước nhỏ và trung bình, đặc biệt là seri 6xxx. Ưu điểm là nhẹ, giá thành phải chăng và đủ bền cho nhiều ứng dụng. Thường không có hậu tố riêng.
- Đồng thau gia công (Machined Brass): Thường được dùng cho vòng bi kích thước lớn hơn, hoặc trong các ứng dụng yêu cầu tốc độ cao, độ bền và khả năng chịu rung động tốt hơn. Hậu tố thường là M, MA, MB.
- Nhựa Polyamide 6.6 gia cường sợi thủy tinh (PA66-GF): Ngày càng trở nên phổ biến, đặc biệt cho các ứng dụng tốc độ rất cao. Vật liệu này nhẹ, ma sát thấp, vận hành êm ái và có khả năng tự bôi trơn tốt. Tuy nhiên, có giới hạn nhiệt độ thấp hơn (<120°C). Hậu tố thường là T, TN, TN9, TVH.
Vật liệu Nắp che/Phớt (Shields/Seals)
- Nắp che (Shields - ZZ): Thường làm từ thép tấm carbon thấp, có thể có xử lý bề mặt chống gỉ nhẹ.
- Phớt làm kín (Seals - 2RS): Chủ yếu là Cao su Nitrile (NBR), chịu dầu mỡ và mài mòn tốt, phù hợp với nhiệt độ làm việc phổ biến. Trong các ứng dụng đặc biệt với nhiệt độ cao hơn hoặc hóa chất khắc nghiệt, có thể dùng FKM (Viton®). Phớt thường được gia cố bằng lõi thép để tăng độ bền và khả năng định hình.
Phân loại Vòng Bi Cầu Rãnh Sâu Chính
Vòng bi cầu rãnh sâu được phân loại theo nhiều tiêu chí khác nhau, giúp đáp ứng đa dạng nhu cầu ứng dụng:
Theo số dãy bi (Number of Rows)
- Một dãy (Single Row): Đây là loại phổ biến áp đảo, có khả năng chịu đồng thời tải hướng tâm và tải dọc trục theo cả hai hướng. Ký hiệu seri thường là 6xxx (ví dụ: 60xx, 62xx, 63xx...).
- Hai dãy (Double Row): Có hai hàng bi cầu song song, mang lại khả năng chịu tải hướng tâm và dọc trục cao hơn đáng kể so với loại một dãy. Tuy nhiên, tiết diện của chúng rộng hơn và ít phổ biến hơn. Ký hiệu seri thường là 42xx, 43xx.
Theo loại che chắn (Closures)
- Loại hở (Open Type): Không có bất kỳ nắp che hay phớt làm kín nào. Loại này yêu cầu được bôi trơn đầy đủ và bảo vệ khỏi bụi bẩn từ môi trường bên ngoài. Thích hợp dùng trong môi trường sạch (như bên trong hộp số ngâm dầu) hoặc khi cần ma sát thấp nhất/tốc độ cao nhất.
- Loại có nắp che thép (Shielded Type - ZZ, 2Z): Có nắp che bằng kim loại ở một (Z) hoặc hai bên (ZZ/2Z). Chúng có tác dụng chính là chống bụi bẩn kích thước lớn xâm nhập. Đặc trưng của loại này là ma sát thấp và cho phép vòng bi hoạt động ở tốc độ cao.
- Loại có phớt làm kín cao su (Sealed Type - RS, 2RS, LLU, DDU...): Có phớt tiếp xúc bằng cao su ở một (RS) hoặc hai bên (2RS). Chúng mang lại khả năng làm kín chống bụi mịn và hơi ẩm tốt nhất. Loại này thường được bôi mỡ sẵn từ nhà máy. Tuy nhiên, do có tiếp xúc, chúng tạo ra ma sát nhỏ và có thể giới hạn tốc độ quay tối đa thấp hơn một chút so với loại ZZ hoặc loại hở.
Theo kích thước (Size Series)
Dựa trên tỷ lệ giữa đường kính trong (d), đường kính ngoài (D) và bề rộng (B). Các seri phổ biến nhất cho loại một dãy (6xxx):
- 68xx: Seri siêu nhẹ (Extra Light) - Tiết diện mỏng nhất.
- 69xx: Seri rất nhẹ (Very Light) - Mỏng.
- 60xx: Seri nhẹ (Light) - Rất phổ biến, cân bằng tốt giữa kích thước và khả năng chịu tải.
- 62xx: Seri trung bình (Medium) - Phổ biến nhất, là lựa chọn tiêu chuẩn cho đa số ứng dụng.
- 63xx: Seri nặng (Heavy) - Tiết diện dày hơn, chịu tải cao hơn seri 62xx.
- 64xx: Seri rất nặng (Extra Heavy) - Chịu tải rất cao.
Theo vật liệu
- Thép chịu lực tiêu chuẩn.
- Thép không gỉ (Stainless Steel) - Thường có tiền tố S hoặc W trong mã hiệu.
Loại có rãnh vòng phe (Snap Ring Groove - Hậu tố N, NR)
- N: Vòng bi có một rãnh trên đường kính ngoài của vòng ngoài để lắp vòng phe định vị (snap ring), giúp cố định vòng bi theo chiều trục trong gối đỡ một cách đơn giản.
- NR: Có rãnh vòng phe (N) và đi kèm luôn vòng phe (R).
Vòng bi cầu 1 dãy SKF.
Cách Đọc Hiểu Mã Hiệu (Part Number) Vòng Bi Cầu Rãnh Sâu
Hiểu được cách đọc mã hiệu (part number) là chìa khóa để bạn có thể chọn đúng vòng bi cầu rãnh sâu mình cần.
Cấu trúc chung của mã hiệu
Thường là: [Tiền tố (ít gặp)] + [Seri Kích Thước (thường là 6xxx)] + [Mã Đường Kính Lỗ (2 số)] + [Hậu tố]
Giải thích Tiền tố (Prefix)
Ít phổ biến cho vòng bi cầu tiêu chuẩn, nhưng có thể gặp:
- S / W: Chỉ ra rằng vòng bi được làm bằng thép không gỉ. Ví dụ: S6205.
Giải thích Seri Kích Thước
- Số đầu tiên (thường là 6): Chỉ loại vòng bi cầu rãnh sâu một dãy.
- Số thứ hai: Chỉ Seri kích thước, biểu thị tỷ lệ tiết diện của vòng bi (quan hệ giữa đường kính trong, ngoài và bề rộng):
- 8: Seri siêu nhẹ (Extra Light)
- 9: Seri rất nhẹ (Very Light)
- 0: Seri nhẹ (Light)
- 2: Seri trung bình (Medium)
- 3: Seri nặng (Heavy)
- 4: Seri rất nặng (Extra Heavy)
- Ví dụ: 60xx (nhẹ), 62xx (trung bình), 63xx (nặng).
Giải thích Mã Đường Kính Lỗ (Bore Code)
Hai chữ số cuối cùng của phần số chính xác định đường kính lỗ (đường kính trong) của vòng bi:
- 00: d = 10mm
- 01: d = 12mm
- 02: d = 15mm
- 03: d = 17mm
- Từ 04 trở lên: Nhân mã số với 5 để ra đường kính lỗ (d) bằng mm.
- Ví dụ: 6205 -> Mã lỗ 05 -> d = 05 x 5 = 25mm.
- Ví dụ: 6310 -> Mã lỗ 10 -> d = 10 x 5 = 50mm.
- Ví dụ: 6001 -> Mã lỗ 01 -> d = 12mm.
Giải thích các Hậu tố phổ biến (Suffix)
Các hậu tố cung cấp thông tin về các đặc điểm bổ sung của vòng bi:
- ZZ / 2Z: Vòng bi có nắp che bằng thép ở cả 2 bên. Ví dụ: 6205 ZZ.
- RS / LLU: Vòng bi có phớt cao su tiếp xúc ở 1 bên.
- 2RS / LLU / DDU / EE: Vòng bi có phớt cao su tiếp xúc ở 2 bên. Ví dụ: 6310 2RS. (Ký hiệu khác nhau tùy hãng sản xuất).
- C3: Khe hở hướng tâm lớn hơn tiêu chuẩn Normal (C0). Đây là khe hở phổ biến nhất cho nhiều ứng dụng. Ví dụ: 6205 2RS C3.
- C4 / C5: Khe hở lớn hơn C3 (C4 lớn hơn C3, C5 lớn hơn C4).
- N: Vòng bi có rãnh vòng phe trên vòng ngoài. Ví dụ: 6205 N.
- NR: Vòng bi có rãnh vòng phe (N) và đi kèm vòng phe (R). Ví dụ: 6205 NR.
- M / MA / MB: Vòng cách được làm từ đồng thau gia công.
- TN / TN9 / TVH: Vòng cách được làm từ nhựa Polyamide.
- P6 / P5 / P4: Các cấp chính xác cao hơn tiêu chuẩn Normal (P0). P6 cao hơn P0, P5 cao hơn P6, P4 cao hơn P5.
Ví dụ đọc mã hiệu đầy đủ:
- 6205 2RS C3: Vòng bi cầu rãnh sâu, Seri 62 (trung bình), lỗ d=25mm (05x5), có 2 phớt cao su (2RS), khe hở C3.
- S6001 ZZ: Vòng bi cầu rãnh sâu bằng thép không gỉ (S), Seri 60 (nhẹ), lỗ d=12mm (01), có 2 nắp che thép (ZZ).
- 6310 NR C3: Vòng bi cầu rãnh sâu, Seri 63 (nặng), lỗ d=50mm (10x5), có rãnh và vòng phe (NR), khe hở C3.
Thông số kỹ thuật quan trọng cần quan tâm
Khi tra cứu thông số kỹ thuật của vòng bi cầu rãnh sâu, hãy đặc biệt chú ý đến các yếu tố sau để đảm bảo lựa chọn chính xác:
- Kích thước chính:
- d (đường kính trong): Kích thước lỗ của vòng bi, lắp vào trục.
- D (đường kính ngoài): Đường kính ngoài của vòng bi, lắp vào gối đỡ.
- B (bề rộng): Chiều rộng của vòng bi.
- Khả năng chịu tải:
- Động (C): Khả năng chịu tải khi vòng bi đang quay dưới tải trọng.
- Tĩnh (C0): Khả năng chịu tải khi vòng bi đứng yên hoặc quay rất chậm.
- Giới hạn tốc độ:
- Tốc độ tham chiếu: Tốc độ tối đa khi vòng bi hoạt động dưới điều kiện tiêu chuẩn.
- Tốc độ giới hạn: Tốc độ tối đa tuyệt đối mà vòng bi có thể chịu được (thường thấp hơn cho loại có phớt). Lưu ý rằng tốc độ cho loại có phớt thường thấp hơn loại hở/ZZ do ma sát của phớt.
- Khe hở hướng tâm (Radial Internal Clearance): Đây là độ dịch chuyển nhỏ giữa vòng trong, vòng ngoài và bi. Khe hở phù hợp rất quan trọng để đảm bảo hoạt động êm ái, giảm tiếng ồn và duy trì tuổi thọ vòng bi (ví dụ: C0, C3, C4...).
- Cấp chính xác (Tolerance Class): Mức độ chính xác trong quá trình sản xuất vòng bi (ví dụ: P0, P6, P5, P4). Cấp chính xác cao hơn sẽ có độ chính xác kích thước và hình học tốt hơn, phù hợp cho các ứng dụng đòi hỏi sự tinh vi.
- Loại che chắn (Open, ZZ, 2RS...): Lựa chọn loại bảo vệ phù hợp với môi trường làm việc của vòng bi.
- Vật liệu vòng cách: Ảnh hưởng đến tốc độ, độ ồn và khả năng chịu nhiệt.
- Khối lượng: Quan trọng trong các ứng dụng nhạy cảm về trọng lượng.
Ứng dụng phổ biến của Vòng Bi Cầu Rãnh Sâu
Vòng bi cầu rãnh sâu được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp và thiết bị nhờ tính đa năng và hiệu suất ổn định.
Động cơ điện
Ứng dụng phổ biến nhất là trong các loại động cơ điện (từ động cơ công suất nhỏ đến lớn). Vòng bi cầu rãnh sâu chịu tải hướng tâm từ rotor quay và tải dọc trục từ các lực tác động trong quá trình vận hành. Khả năng hoạt động tốc độ cao và độ ồn thấp là yếu tố quan trọng trong ứng dụng này.
Vòng bi cầu rãnh sâu được sử dụng trong động cơ điện.
Hộp số công nghiệp và ô tô
Trong các hộp số (gearboxes) của máy móc công nghiệp, thiết bị nông nghiệp, và đặc biệt là hộp số ô tô, vòng bi cầu rãnh sâu được dùng để đỡ các trục và bánh răng quay. Chúng phải chịu tải trọng phức tạp kết hợp giữa hướng tâm (từ trọng lượng trục, lực ăn khớp bánh răng) và dọc trục (từ bánh răng côn, lực đẩy).
Vòng bi cầu rãnh sâu được sử dụng trong hộp số.
Bơm công nghiệp và quạt
Trong các loại bơm ly tâm, bơm thể tích, quạt thông gió công nghiệp, máy nén khí, vòng bi cầu rãnh sâu đỡ trục quay của cánh bơm hoặc cánh quạt. Chúng phải chịu tải hướng tâm và có thể có tải dọc trục từ áp lực hoặc lực đẩy của chất lỏng/khí.
Vòng bi cầu rãnh sâu được sử dụng trong bơm và quạt công nghiệp.
Thiết bị gia dụng và văn phòng
Các thiết bị quen thuộc hàng ngày như máy giặt, máy hút bụi, quạt điện, máy in, máy photocopy... đều sử dụng vòng bi cầu rãnh sâu ở các bộ phận quay như động cơ, lồng giặt, trục quạt, cơ cấu chuyển động. Yêu cầu về độ ồn thấp, độ bền và giá thành hợp lý là những yếu tố quan trọng trong ứng dụng này.
Công cụ điện cầm tay
Máy khoan, máy mài góc, máy cưa, máy chà nhám... sử dụng vòng bi cầu rãnh sâu để đỡ trục động cơ và các trục truyền động. Chúng phải chịu tải trọng kết hợp, rung động và hoạt động ở tốc độ cao.
Vòng bi cầu rãnh sâu được sử dụng trong công cụ điện cầm tay.
Băng tải và hệ thống truyền động
Trong các hệ thống băng tải, con lăn, puli, và các cơ cấu truyền động khác, vòng bi cầu rãnh sâu được dùng để giảm ma sát tại các điểm quay. Chúng chịu tải hướng tâm từ trọng lượng vật liệu và lực căng đai.
Ngành nông nghiệp
Máy kéo, máy gặt, máy bơm nước nông nghiệp, quạt thông gió chuồng trại... sử dụng vòng bi cầu rãnh sâu ở nhiều bộ phận khác nhau, thường là các loại có phớt làm kín tốt (2RS) để chống bụi bẩn, bùn đất trong môi trường khắc nghiệt.
Xe máy, xe đạp, ván trượt (skateboards)
Bánh xe, trục giữa (bottom bracket) của xe đạp, bánh xe ván trượt... sử dụng vòng bi cầu rãnh sâu (thường là seri 60xx, 62xx, loại có phớt 2RS) để đảm bảo chuyển động lăn trơn tru, chịu tải trọng người dùng và va đập.
Lựa chọn Vòng Bi Cầu Rãnh Sâu phù hợp
Chọn đúng vòng bi là rất quan trọng để đảm bảo hiệu suất và tuổi thọ:
Xác định tải trọng
Phân tích loại tải trọng (hướng tâm, dọc trục) và độ lớn của tải trọng. Vòng bi 6xxx chịu cả hai loại tải, nhưng nếu tải dọc trục quá lớn so với tải hướng tâm, có thể cần cân nhắc loại vòng bi khác chuyên dụng hơn cho tải dọc trục.
Xác định tốc độ quay
Tốc độ quay yêu cầu ảnh hưởng đến lựa chọn loại che chắn (hở cho tốc độ cao nhất, ZZ cho tốc độ cao, 2RS cho tốc độ thấp hơn một chút) và khe hở hướng tâm (tốc độ cao cần khe hở lớn hơn).
Môi trường hoạt động
- Bụi bẩn, ẩm ướt, hóa chất: Chọn loại có phớt làm kín tốt (2RS) hoặc vật liệu thép không gỉ (inox).
- Nhiệt độ: Vật liệu vòng cách nhựa có giới hạn nhiệt độ. Nhiệt độ quá cao cần vòng bi chuyên dụng hoặc bôi trơn phù hợp.
- Rung động, va đập: Có thể cần loại có vòng cách bằng đồng thau hoặc vòng bi chuyên dụng hơn.
Không gian lắp đặt
Kích thước (đường kính trong, ngoài, bề rộng) phải phù hợp với trục và gối đỡ. Lựa chọn
Nhà sản xuất và chất lượng
Chọn vòng bi từ các nhà sản xuất uy tín để đảm bảo chất lượng thép, gia công chính xác và tuân thủ tiêu chuẩn. Điều này ảnh hưởng trực tiếp đến độ bền, khả năng chịu tải và tuổi thọ của vòng bi trong điều kiện hoạt động thực tế.
Lắp đặt Vòng Bi Cầu Rãnh Sâu
Lắp đặt đúng kỹ thuật là yếu tố quan trọng SỐ MỘT quyết định việc vòng bi có đạt được tuổi thọ thiết kế hay không. Lắp đặt sai có thể làm hỏng vòng bi ngay lập tức hoặc rút ngắn đáng kể tuổi thọ của nó.
Chuẩn bị
- Kiểm tra trục và gối đỡ: Đảm bảo bề mặt lắp ráp (trục và lỗ gối đỡ) sạch sẽ, không có bavia, vết xước, rỉ sét. Kích thước và dung sai lắp ghép phải đúng theo khuyến nghị của nhà sản xuất vòng bi.
- Kiểm tra vòng bi: Giữ vòng bi trong bao bì gốc cho đến khi sẵn sàng lắp đặt. Chỉ mở khi đã làm sạch khu vực lắp ráp. Không rửa vòng bi được bôi trơn sẵn (ZZ, 2RS). Kiểm tra trực quan xem có hư hỏng không.
Phương pháp lắp đặt
Có ba phương pháp chính:
- Lắp nguội (Cold Fitting - Dùng cho kích thước nhỏ và vừa): Sử dụng ống lót lắp đặt và búa mềm để ấn vòng bi vào vị trí. Lực lắp phải tác dụng lên vòng được lắp chặt. Nếu lắp vòng trong vào trục, lực phải tác dụng lên vòng trong. Nếu lắp vòng ngoài vào gối đỡ, lực phải tác dụng lên vòng ngoài. Tuyệt đối không đóng trực tiếp lên vòng ngoài khi lắp vào trục hoặc đóng trực tiếp lên vòng trong khi lắp vào gối đỡ, cũng như không đóng lên vòng cách hoặc nắp che/phớt, vì sẽ làm hỏng vòng bi.
- Lắp nóng (Hot Fitting - Dùng cho vòng trong lắp với trục): Nung nóng vòng bi (sử dụng máy nung cảm ứng chuyên dụng hoặc bể dầu nóng có kiểm soát nhiệt độ, không dùng đèn khò trực tiếp) để vòng trong nở ra. Nhiệt độ nung thường không quá 120°C (đặc biệt lưu ý vòng cách nhựa và phớt). Sau khi nung nóng, vòng bi sẽ trượt dễ dàng vào vị trí trên trục.
- Lắp bằng thủy lực (Hydraulic Fitting - Dùng cho kích thước lớn): Sử dụng áp lực dầu thủy lực để đẩy vòng bi vào vị trí.
Kiểm tra sau lắp đặt
Sau khi lắp đặt, quay thử trục/gối đỡ bằng tay để kiểm tra xem vòng bi có quay trơn tru, êm ái không, có bị kẹt hay tiếng động bất thường không.
Bôi trơn Vòng Bi Cầu Rãnh Sâu
Bôi trơn là yếu tố SỐNG CÒN quyết định tuổi thọ và hiệu suất của vòng bi.
Chức năng của chất bôi trơn
- Giảm ma sát và mài mòn giữa các bộ phận lăn và rãnh lăn.
- Tản nhiệt sinh ra trong quá trình hoạt động.
- Chống ăn mòn cho các bề mặt kim loại.
- Ngăn chặn bụi bẩn và hơi ẩm xâm nhập (đối với mỡ bôi trơn).
Các loại chất bôi trơn phổ biến
- Mỡ bôi trơn (Grease): Phổ biến nhất cho vòng bi cầu rãnh sâu. Dễ sử dụng, giữ được lâu trong vòng bi (đặc biệt loại có phớt), khả năng làm kín tốt. Có nhiều loại mỡ khác nhau (gốc Lithium, Polyurea, Canxi Complex...) với độ nhớt dầu gốc, chất làm đặc và phụ gia khác nhau, phù hợp với điều kiện hoạt động (nhiệt độ, tải trọng, tốc độ, môi trường).
- Dầu bôi trơn (Oil): Dùng khi vòng bi hoạt động ở tốc độ rất cao, nhiệt độ cao, hoặc khi cần làm mát hiệu quả, hoặc khi hệ thống đã có sẵn hệ thống bôi trơn dầu (ví dụ: trong hộp số ngâm dầu). Dầu có thể được cấp theo nhiều cách (ngâm dầu, văng dầu, phun dầu, tuần hoàn...).
Lựa chọn chất bôi trơn
Chọn loại mỡ hoặc dầu phù hợp dựa trên:
- Nhiệt độ hoạt động của vòng bi.
- Tải trọng làm việc.
- Tốc độ quay.
- Môi trường hoạt động (có nước, bụi bẩn, hóa chất không).
- Loại vòng bi (loại hở cần bôi trơn từ ngoài, loại ZZ/2RS được bôi trơn sẵn, chỉ cần tái bôi trơn khi cần thiết hoặc hết tuổi thọ mỡ).
Lượng mỡ bôi trơn
Lượng mỡ phù hợp trong vòng bi (đặc biệt loại có nắp che/phớt) là rất quan trọng. Bôi quá ít sẽ không đủ bảo vệ. Bôi quá nhiều, đặc biệt ở tốc độ cao, sẽ gây sinh nhiệt do khuấy mỡ, làm tăng ma sát và có thể làm hỏng phớt. Lượng mỡ lý tưởng thường là lấp đầy khoảng 30-50% không gian trống trong vòng bi.
Bảo dưỡng Vòng Bi Cầu Rãnh Sâu
Bảo dưỡng định kỳ giúp kéo dài tuổi thọ và phát hiện sớm vấn đề.
Kiểm tra định kỳ
- Kiểm tra độ ồn và rung động: Sử dụng thiết bị đo hoặc lắng nghe tiếng động bất thường. Vòng bi sắp hỏng thường phát ra tiếng ồn hoặc rung động tăng lên.
- Kiểm tra nhiệt độ: Đo nhiệt độ hoạt động của gối đỡ vòng bi. Nhiệt độ tăng bất thường là dấu hiệu của vấn đề (thiếu/thừa bôi trơn, lắp đặt sai, vòng bi hỏng).
- Kiểm tra rò rỉ bôi trơn hoặc nhiễm bẩn: Quan sát xung quanh vòng bi có mỡ/dầu chảy ra không, hoặc có bụi bẩn, hơi ẩm xâm nhập vào phớt/nắp che không.
Tái bôi trơn
Đối với các vòng bi hoạt động trong môi trường khắc nghiệt, tải nặng hoặc tốc độ cao, hoặc khi đã hoạt động được một thời gian dài, cần tái bôi trơn.
- Lịch trình tái bôi trơn: Phụ thuộc vào loại vòng bi, chất bôi trơn, điều kiện hoạt động (nhiệt độ, tải, tốc độ, môi trường). Tham khảo khuyến nghị của nhà sản xuất vòng bi và nhà sản xuất chất bôi trơn.
- Cách tái bôi trơn: Sử dụng súng bơm mỡ và đầu cấp mỡ trên gối đỡ (nếu có). Bơm lượng mỡ phù hợp, tránh bơm quá nhiều.
Vệ sinh
Giữ khu vực xung quanh vòng bi sạch sẽ, tránh bụi bẩn và chất gây ô nhiễm.
Thay thế vòng bi
Khi vòng bi đã bị mòn, hỏng, phát ra tiếng ồn lớn, rung động bất thường, hoặc hết tuổi thọ ước tính, cần thay thế bằng vòng bi mới.
Các Vấn đề Thường Gặp Với Vòng Bi Cầu Rãnh Sâu và Cách Khắc Phục
- Vòng bi quá nóng:
- Nguyên nhân: Thiếu bôi trơn; bôi trơn không phù hợp (quá ít, quá nhiều, sai loại); lắp đặt sai (lắp quá chặt, lệch tâm); vòng bi bị nhiễm bẩn; vòng bi bị hỏng/mòn; tải trọng quá lớn; khe hở hướng tâm không phù hợp.
- Khắc phục: Kiểm tra và bổ sung/thay thế bôi trơn; kiểm tra lại lắp đặt (lực siết, độ đồng tâm); kiểm tra môi trường hoạt động; thay vòng bi nếu hỏng/mòn.
- Vòng bi gây tiếng ồn hoặc rung động bất thường:
- Nguyên nhân: Thiếu bôi trơn; nhiễm bẩn (bụi, hạt kim loại); rãnh lăn/bi cầu bị mòn, rỗ; vòng cách bị hỏng; lắp đặt sai (lệch tâm, bề mặt gối đỡ/trục không chuẩn); tải trọng quá lớn; vòng bi giả/kém chất lượng.
- Khắc phục: Kiểm tra bôi trơn và nhiễm bẩn; kiểm tra tình trạng vòng bi (có thể dùng thiết bị kiểm tra rung động); kiểm tra lại lắp đặt và dung sai lắp ghép; thay vòng bi chất lượng tốt.
- Vòng bi bị rỉ sét hoặc ăn mòn:
- Nguyên nhân: Môi trường ẩm ướt, hóa chất; bôi trơn không đủ hoặc sai loại (không có phụ gia chống ăn mòn); phớt làm kín bị hỏng; vật liệu vòng bi không phù hợp với môi trường (cần inox).
- Khắc phục: Kiểm tra và bổ sung bôi trơn phù hợp; kiểm tra phớt làm kín; thay thế vòng bi bằng loại inox hoặc loại có xử lý bề mặt đặc biệt nếu cần.
- Tuổi thọ vòng bi ngắn:
- Nguyên nhân: Tải trọng vượt quá khả năng chịu tải; tốc độ quay vượt quá giới hạn; lắp đặt sai; thiếu/sai bôi trơn; nhiễm bẩn; nhiệt độ hoạt động quá cao; vòng bi kém chất lượng; lựa chọn sai loại vòng bi cho ứng dụng.
- Khắc phục: Kiểm tra lại tính toán tải trọng và tốc độ; đảm bảo lắp đặt đúng kỹ thuật; sử dụng bôi trơn phù hợp và bảo dưỡng định kỳ; kiểm tra môi trường; chọn vòng bi từ nhà sản xuất uy tín và loại vòng bi phù hợp với điều kiện làm việc.
Vòng Bi Cầu Rãnh Sâu: Thương hiệu uy tín hàng đầu
Để đảm bảo chất lượng và hiệu suất hoạt động tin cậy, việc lựa chọn vòng bi cầu rãnh sâu từ các thương hiệu uy tín hàng đầu trên thế giới là vô cùng quan trọng. Mecsu tự hào cung cấp vòng bi từ các nhà sản xuất danh tiếng hàng đầu trong ngành:
- SKF (Thụy Điển): Thương hiệu vòng bi lớn nhất thế giới, nổi tiếng về chất lượng và công nghệ.
- FAG / Schaeffler (Đức): Tập đoàn Schaeffler sở hữu các thương hiệu FAG và INA, là nhà sản xuất vòng bi ô tô và công nghiệp hàng đầu.
- Timken (Mỹ): Nổi tiếng với vòng bi côn, nhưng cũng là nhà sản xuất lớn các loại vòng bi khác.
- NSK (Nhật Bản): Một trong những nhà sản xuất vòng bi hàng đầu Nhật Bản và thế giới.
- NTN ( Nhật Bản): Nhà sản xuất vòng bi lớn, đa dạng chủng loại.
- Koyo (JTEKT - Nhật Bản): Một thương hiệu vòng bi lớn khác của Nhật Bản.
- IKO (Nhật Bản): Nổi tiếng với vòng bi kim (needle bearing), nhưng cũng sản xuất các loại vòng bi khác.
- Nachi (Nhật Bản): Sản xuất vòng bi, dụng cụ cắt và robot.
- Và nhiều thương hiệu uy tín khác Mecsu tuyển chọn.
Lựa chọn vòng bi từ các thương hiệu này giúp bạn yên tâm về độ chính xác, độ bền, khả năng chịu tải và tuổi thọ, đảm bảo hoạt động ổn định cho máy móc và thiết bị của bạn.
Bảng Thông Số Kỹ Thuật Vòng Bi Cầu Rãnh Sâu Phổ Biến Tại Mecsu
Để giúp bạn dễ dàng tra cứu và lựa chọn vòng bi cầu rãnh sâu có kích thước và thông số phù hợp, dưới đây là bảng tổng hợp một số quy cách phổ biến thuộc seri 6xxx hiện đang được cung cấp tại Mecsu.
G
Đường kính trong d (mm)
Đường kính ngoài D (mm)
Bề rộng B (mm)
Khả năng chịu tải động C (kN)
Khả năng chịu tải tĩnh C0 (kN)
Giới hạn tốc độ (vòng/phút)
Loại che chắn
Khe hở (Clearance)
Vật Liệu
Tiêu chuẩn
10
30
9
5.1
2.36
22000
Open
Normal
Thép
DIN / ISO
10
30
9
5.1
2.36
18000
ZZ
Normal
Thép
DIN / ISO
10
30
9
5.1
2.36
15000
2RS
Normal
Thép
DIN / ISO
15
35
11
7.2
3.35
20000
Open
Normal
Thép
DIN / ISO
15
35
11
7.2
3.35
16000
ZZ
Normal
Thép
DIN / ISO
15
35
11
7.2
3.35
13000
2RS
Normal
Thép
DIN / ISO
17
40
12
9.56
4.78
19000
Open
Normal
Thép
DIN / ISO
17
40
12
9.56
4.78
15000
ZZ
Normal
Thép
DIN / ISO
17
40
12
9.56
4.78
12000
2RS
Normal
Thép
DIN / ISO
20
47
14
12.8
6.55
17000
Open
C3
Thép
DIN / ISO
20
47
14
12.8
6.55
14000
ZZ
C3
Thép
DIN / ISO
20
47
14
12.8
6.55
11000
2RS
C3
Thép
DIN / ISO
25
52
15
14.6
7.8
16000
Open
Normal
Thép
DIN / ISO
25
52
15
14.6
7.8
13000
ZZ
Normal
Thép
DIN / ISO
25
52
15
14.6
7.8
10000
2RS
Normal
Thép
DIN / ISO
30
62
16
19.5
11.2
14000
Open
C3
Thép
DIN / ISO
30
62
16
19.5
11.2
11000
ZZ
C3
Thép
DIN / ISO
30
62
16
19.5
11.2
9000
2RS
C3
Thép
DIN / ISO
35
72
17
25.7
15.3
12000
Open
Normal
Thép
DIN / ISO
35
72
17
25.7
15.3
9500
2RS
Normal
Thép
DIN / ISO
Vòng Bi Cầu Rãnh Sâu - Lựa Chọn Tối Ưu Cho Tính Đa Năng
Vòng Bi Cầu Rãnh Sâu (Deep Groove Ball Bearing) đã chứng minh vị thế là loại vòng bi phổ biến nhất không phải ngẫu nhiên. Sự kết hợp giữa thiết kế đơn giản, khả năng chịu tải đa hướng (hướng tâm và dọc trục), khả năng hoạt động tốc độ cao và giá thành hợp lý làm cho nó trở thành giải pháp tối ưu cho vô số ứng dụng trong hầu hết các ngành công nghiệp và đời sống hàng ngày.
Hiểu rõ về cấu tạo, các loại phổ biến (Open, ZZ, 2RS), cách đọc mã hiệu, và các yếu tố quan trọng khi lựa chọn và lắp đặt sẽ giúp bạn chọn đúng vòng bi phù hợp, đảm bảo máy móc hoạt động trơn tru, ổn định và đạt tuổi thọ tối đa. Việc đầu tư vào vòng bi chất lượng từ các thương hiệu uy tín và thực hiện bảo dưỡng định kỳ là chìa khóa để duy trì hiệu suất và độ tin cậy cho hệ thống của bạn.
Với sự đa dạng về kích thước và tùy chọn, vòng bi cầu rãnh sâu luôn là lựa chọn hàng đầu cho các kỹ sư thiết kế và người dùng cuối khi cần một giải pháp ổ lăn hiệu quả và đáng tin cậy.
MUA NGAY HÀNG CÔNG NGHIỆP GIÁ TỐT TẠI MECSU
Bài Viết Liên Quan
