Vít Trí Đuôi Inox: Sự Chính Xác Và Thẩm Mỹ Đỉnh Cao

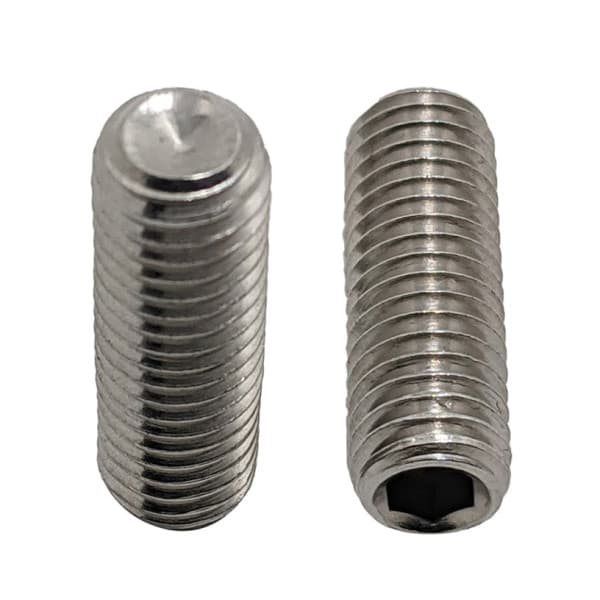

Vít Trí Đuôi Lõm Inox Là Gì?
Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw) còn gọi là Countersunk Stainless Steel Screw, vít inox, vít đầu lõm, vít lắp ráp, vít tự khoan. Được được thiết kế để cố định các chi tiết máy móc mà không cần đai ốc. Sử dụng phổ biến trong các ứng dụng đòi hỏi tính thẩm mỹ và độ chính xác cao. Vít này không chỉ giúp liên kết các bộ phận mà còn làm cho bề mặt lắp ráp trở nên bằng phẳng, không bị lồi lõm, đặc biệt là khi lắp ráp các thiết bị điện tử, cơ khí hoặc gia công kim loại.
Cấu Tạo Của Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw)
Các bộ phận chính và vai trò
Thân vít:
- Hình trụ, hoàn toàn có ren.
- Có thể có ren hệ Mét (Metric) hoặc ren hệ Inch.
Đuôi vít (đuôi bằng):
- Mặt phẳng, giúp tăng diện tích tiếp xúc khi siết chặt.
- Thiết kế này giúp giảm thiểu vết hằn lên bề mặt vật liệu.
Đầu vít (Lỗ chìm lục giác):
- Dùng để siết vít bằng chìa lục giác.
- Đảm bảo lực siết mạnh mà không làm hỏng vít.
Bản vẽ kỹ thuật
Tiêu Chuẩn Kỹ Thuật
Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw) được chế tạo theo tiêu chuẩn:
Tiêu chuẩn DIN 916 là một tiêu chuẩn quốc tế của Đức, quy định về vít chốt lục giác chìm đuôi lõm có khía (Hexagon Socket Set Screws with Cup Point). Tiêu chuẩn này áp dụng trong các lĩnh vực cơ khí, chế tạo máy, xây dựng và các ngành công nghiệp khác. DIN 916 tập trung vào các yêu cầu về hình dạng, kích thước, vật liệu và tính năng kỹ thuật của vít, đảm bảo tính an toàn và hiệu suất cao trong quá trình sử dụng.
Kiểu dáng và cấu trúc:
- Vít theo tiêu chuẩn DIN 916 không có đầu, có lỗ lục giác chìm (hexagon socket) để siết bằng dụng cụ lục giác (allen wrench), giúp tăng độ chắc chắn khi vặn siết.
- Phần đuôi vít có dạng lõm và có khía, giúp tăng độ bám vào bề mặt vật liệu khi siết chặt, ngăn chặn hiện tượng trượt hoặc lỏng lẻo trong quá trình sử dụng.
- Loại vít này thường được sử dụng để cố định trục, bánh răng hoặc các bộ phận cơ khí mà không cần có phần đầu lồi ra.
Vật Liệu Chế Tạo Của Vít Trí Đuôi Lõm Inox (Inox Countersunk Screw)
Các loại vật liệu chính
Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw) thường được làm từ các loại inox (thép không gỉ) sau:
Inox 304
- Inox 304 là gì?: Thép không gỉ chứa 18% crom và 8% niken. Crom tạo lớp oxit bảo vệ chống gỉ, niken tăng độ dẻo và khả năng chống ăn mòn.
- Đặc điểm: Bề mặt sáng, không gỉ trong môi trường ẩm hoặc axit nhẹ, nhưng nhạy cảm với clorua (nước muối)
- Ứng dụng: Ngành thực phẩm, y tế, hoặc công trình ngoài trời.
Inox 316
- Inox 316 là gì?: Thép không gỉ bổ sung 2-3% molypden so với inox 304, tăng khả năng chống ăn mòn trong nước biển hoặc hóa chất mạnh.
- Đặc điểm: Chịu nhiệt cao (lên đến 870°C), chống gỉ vượt trội, giá thành cao.
- Ứng dụng: Ngành hàng hải, dầu khí.
Đặc điểm riêng
- Inox 304: phổ biến, bền đẹp, chi phí hợp lý, chống ăn mòn trong môi trường thường
- Inox 316: Có khả năng chống ăn mòn vượt trội, thường được sử dụng trong môi trường khắc nghiệt như môi trường biển hoặc hóa chất.
Bảng Thông Số Kích Thước Của Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw)
Kích thước
Bước ren (mm)
Chiều dài (mm)
Vật liệu
Link sản phẩm
M1.6
0.35
2 - 6
Inox 304
Vít trí đuôi lõm Inox 304 M1.6
M2
0.4
2 - 16
Inox 304
Vít trí đuôi lõm Inox 304 M2
M2.5
0.45
2.5 - 16
Inox 304
Vít trí đuôi lõm Inox 304 M2.5
M3
0.5
3 - 30
Inox 304
Vít trí đuôi lõm Inox 304 M3
Inox 316
Vít trí đuôi lõm Inox 316 M3
M4
0.7
3 - 40
Inox 304
Vít trí đuôi lõm Inox 304 M4
Inox 316
Vít trí đuôi lõm Inox 316 M4
M5
0.8
4 - 50
Inox 304
Vít trí đuôi lõm Inox 304 M5
Inox 316
Vít trí đuôi lõm Inox 316 M5
M6
1
5 - 60
Inox 304
Vít trí đuôi lõm Inox 304 M6
Inox 316
Vít trí đuôi lõm Inox 316 M6
M8
1.25
6 - 60
Inox 304
Vít trí đuôi lõm Inox 304 M8
Inox 316
Vít trí đuôi lõm Inox 316 M8
M10
1.5
8 - 60
Inox 304
Vít trí đuôi lõm Inox 304 M10
Inox 316
Vít trí đuôi lõm Inox 316 M10
M12
1.75
10 - 65
Inox 304
Vít trí đuôi lõm Inox 304 M12
Inox 316
Vít trí đuôi lõm Inox 316 M12
M16
2
16 - 100
Inox 304
Vít trí đuôi lõm Inox 304 M16
Xem thêm các loại vít trí
Phân Loại Của Vít Trí Đuôi Bằng (Flat Point Socket Set Screws)
Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw) có thể được phân loại theo các tiêu chí sau:
Phân loại theo kích thước:
Hệ mét:
- Bao gồm các kích thước phổ biến như M6 (6 mm), M8 (8 mm), M10 (10 mm), M12, M14, M16, M20, M22, M24, M30.
- Ý nghĩa: “M” là viết tắt của “Metric” (hệ mét), số sau là đường kính danh nghĩa của ren. Ví dụ, M10 có đường kính ren khoảng 10 mm. Đây là chuẩn phổ biến ở châu Âu và châu Á.
Chiều dài bulông: Từ 2mm đến 100mm tùy thuộc nhu cầu sản phẩm.
Phân loại theo vật liệu:
- Inox 304: Được sử dụng chủ yếu cho các ứng dụng yêu cầu độ bền vừa phải và chống ăn mòn nhẹ.
- Inox 316: Dùng cho các môi trường có tính ăn mòn mạnh, hóa chất, nước biển
Ưu & nhược điểm của Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw)
Ưu điểm:
- Thẩm mỹ cao: Đầu vít lõm giúp tạo bề mặt phẳng, không lồi lõm, giữ tính thẩm mỹ trong các thiết bị và kết cấu.
- Giảm sự cản trở trong quá trình lắp ráp: Vì đầu vít chìm xuống bề mặt không gây cản trở trong quá trình lắp ráp hoặc khi tiếp xúc với bề mặt khác.
- Khả năng chống ăn mòn tốt: Vít inox giúp duy trì độ bền trong các môi trường ẩm ướt và tiếp xúc với hóa chất.
- Đảm bảo độ chính xác: Đầu vít lõm giúp việc lắp ráp trở nên chính xác và dễ dàng hơn.
- Ứng dụng rộng rãi: Loại vít này có thể được sử dụng trong nhiều ngành công nghiệp, từ điện tử, cơ khí, cho đến xây dựng.
Nhược điểm:
- Khó tháo gỡ: Khi siết quá chặt, việc tháo vít có thể gặp khó khăn, đặc biệt khi đầu vít bị hỏng.
- Giới hạn ứng dụng chịu lực: Không phải tất cả các vít đuôi lõm inox đều phù hợp với những ứng dụng có lực tác động cực kỳ lớn.
- Yêu cầu độ chính xác cao khi khoan lỗ: Để đạt được kết quả tối ưu, lỗ khoan cần phải được thực hiện với độ chính xác cao để đảm bảo đầu vít chìm hoàn toàn vào bề mặt vật liệu. Nếu không, có thể sẽ có khe hở hoặc vít không thể lắp đúng vào vị trí. Điều này đòi hỏi kỹ thuật khoan lỗ chính xác và phù hợp với đầu vít.
Ứng dụng của Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw)
Vít Trí Đuôi Lõm Inox (Stainless Steel Cup Point Set Screw) được sử dụng rộng rãi trong các ngành công nghiệp như:
1. Ngành Điện Tử
- Vai trò: Kết nối các bảng mạch, vỏ hộp và các bộ phận điện tử, giúp tạo mối nối chắc chắn nhưng không làm ảnh hưởng đến các yếu tố thẩm mỹ của thiết bị.
- Lợi ích: Đảm bảo thẩm mỹ, chống ăn mòn, đầu vít lõm dễ dàng vặn vào các vị trí khoan lõm sẵn, giúp quá trình lắp ráp các bộ phận điện tử trở nên nhanh chóng và chính xác.
2. Ngành Cơ Khí
- Vai trò: Kết nối các bộ phận của máy móc, thiết bị, đảm bảo độ chắc chắn trong quá trình vận hành.
- Lợi ích: Chịu tải trọng cao, giúp giữ cho các bộ phận máy móc không bị lỏng lẻo trong quá trình hoạt động, kháng ăn mòn, hạn chế sự rung lắc của các bộ phận máy móc, giữ cho các kết nối bền vững và ổn định.
3. Ngành Ô Tô
- Vai trò: Sử dụng trong các bộ phận của xe ô tô, từ khung gầm, hệ thống động cơ đến các bộ phận nội thất như bảng điều khiển.
- Lợi ích: Chống ăn mòn trong môi trường ẩm ướt, độ bền cao, giữ cho bề mặt xe luôn phẳng, thẩm mỹ và đảm bảo an toàn cho người sử dụng.
4. Ngành Xây Dựng
- Vai trò: Sử dụng trong các công trình xây dựng, đặc biệt là trong việc kết nối các bộ phận kim loại, gỗ hoặc vật liệu composite.
- Lợi ích: Chống ăn mòn và oxi hóa, đảm bảo độ chính xác cao, giúp công trình có vẻ ngoài đẹp mắt, không lồi lõm, tạo ấn tượng tốt cho người sử dụng.
Hướng Dẫn Cách Sử Dụng
Chuẩn bị dụng cụ và vật liệu:
- Dụng cụ cần thiết:
- Cờ lê Allen (chìa lục giác) có kích thước phù hợp với lỗ lục giác trên vít (ví dụ: 2mm, 3mm, 4mm tùy kích cỡ vít).
- Thước đo hoặc caliper để kiểm tra kích thước vít và lỗ ren.
- (Tùy chọn) Keo khóa ren (thread locker như Loctite) nếu cần cố định lâu dài.
- Vật liệu:
- Vít trí đuôi lõm inox (đúng kích thước: đường kính, chiều dài, loại ren).
- Chi tiết máy móc hoặc bộ phận cần cố định (đã có lỗ ren sẵn).
Xem thêm các dụng cụ cầm tay
Kiểm tra trước khi lắp:
- Kích thước vít: Đảm bảo đường kính (ví dụ: M6) và bước ren (ví dụ: 1.0mm) khớp với lỗ ren trên chi tiết.
- Lỗ ren: Kiểm tra lỗ ren sạch, không bị hỏng hoặc dính tạp chất (dùng bàn chải nhỏ hoặc khí nén để làm sạch nếu cần).
- Bề mặt tiếp xúc: Đảm bảo bề mặt mà đuôi lõm sẽ ép vào phẳng và chắc chắn (thường là trục, bánh răng).
Cách lắp đặt:
- Xác định vị trí: Đặt chi tiết cần cố định (như trục hoặc bánh răng) vào vị trí mong muốn trên lỗ ren.
- Cầm vít: Dùng tay giữ vít trí đuôi lõm inox, căn chỉnh thẳng với lỗ ren.
- Vặn ban đầu: Dùng chìa lục giác xoay nhẹ theo chiều kim đồng hồ để vít bắt ren. Vặn từ từ để tránh làm hỏng ren.
- Siết chặt:
- Khi vít đã vào sâu, tăng lực vặn để đuôi lõm (cup point) ép chặt vào bề mặt chi tiết.
- Lưu ý: Không siết quá mạnh vì có thể làm trầy bề mặt chi tiết hoặc mòn lỗ lục giác.
- Kiểm tra độ chắc: Lắc nhẹ chi tiết để đảm bảo không bị lỏng. Nếu cần, điều chỉnh lại lực siết.
Sử dụng keo khóa ren (tùy chọn):
- Nếu ứng dụng có rung động (như trong máy móc quay), nhỏ 1-2 giọt keo khóa ren (Loctite 242 hoặc 243) vào ren trước khi vặn.
- Để keo khô (thường 10-20 phút) trước khi vận hành máy móc.
Tháo vít (khi cần):
- Dùng chìa lục giác xoay ngược chiều kim đồng hồ để tháo vít ra.
- Nếu có keo khóa ren, cần làm nóng nhẹ (dùng đèn khò nhỏ) để làm mềm keo trước khi tháo.
Lưu ý khi sử dụng
- Chọn loại vít phù hợp: Cần lựa chọn loại vít có kích thước, vật liệu và tiêu chuẩn phù hợp với mục đích sử dụng.
- Sử dụng đúng dụng cụ: Sử dụng lục giác phù hợp để siết hoặc tháo vít.
- Siết chặt vừa đủ: Không nên siết vít quá chặt, có thể làm hỏng vít hoặc gây biến dạng cho vật liệu.
- Bảo trì định kỳ: Kiểm tra và bảo trì vít thường xuyên để đảm bảo chúng luôn trong tình trạng hoạt động tốt.
FAQ:
- Vít trí đuôi lõm inox là gì?
Vít trí đuôi lõm inox là loại vít có đầu phẳng, được thiết kế với một rãnh lõm ở giữa đầu vít, cho phép sử dụng dụng cụ vặn (như tua vít) dễ dàng và chắc chắn hơn. Chất liệu inox giúp vít có khả năng chống ăn mòn tốt.
- Vít trí đuôi lõm inox được làm từ vật liệu gì?
Vít trí đuôi lõm inox được làm từ inox (thép không gỉ), thường là inox 304, inox 201 hoặc các loại inox khác, giúp sản phẩm chống ăn mòn, oxi hóa và bền bỉ trong các môi trường khắc nghiệt.
- Vít trí đuôi lõm inox có ưu điểm gì so với các loại vít khác?
Vít trí đuôi lõm inox có khả năng chống ăn mòn tốt hơn, bền hơn trong các môi trường ẩm ướt hoặc tiếp xúc với hóa chất. Đồng thời, thiết kế đầu lõm giúp dễ dàng vặn và tháo gỡ.
- Vít trí đuôi lõm inox có thể sử dụng trong môi trường nào?
Vít trí đuôi lõm inox rất phù hợp với môi trường ngoài trời, các ứng dụng công nghiệp, xây dựng, cũng như trong các môi trường có độ ẩm cao hoặc tiếp xúc với nước, hóa chất.
- Vít trí đuôi lõm inox có dễ sử dụng không?
Vít trí đuôi lõm inox rất dễ sử dụng nhờ vào thiết kế đầu vít lõm, giúp người sử dụng có thể dễ dàng vặn hoặc tháo gỡ bằng tua vít, ngay cả trong các không gian chật hẹp.
- Vít trí đuôi lõm inox có bền không?
Với chất liệu inox, vít trí đuôi lõm inox rất bền và có tuổi thọ dài. Chúng có thể chịu được sự mài mòn, ăn mòn và oxy hóa trong các điều kiện khắc nghiệt, giúp tiết kiệm chi phí bảo trì và thay thế.
- Vít trí đuôi lõm inox có thể sử dụng ngoài trời không?
Vít trí đuôi lõm inox là lựa chọn lý tưởng cho các ứng dụng ngoài trời, đặc biệt là trong môi trường có độ ẩm cao hoặc tiếp xúc với nước, nhờ vào khả năng chống gỉ và ăn mòn của inox.
- Cách bảo dưỡng vít trí đuôi lõm inox như thế nào?
Vít trí đuôi lõm inox không yêu cầu bảo dưỡng phức tạp. Tuy nhiên, bạn có thể làm sạch vít thường xuyên để loại bỏ bụi bẩn và các tạp chất, đặc biệt là khi sử dụng trong môi trường có hóa chất hoặc độ ẩm cao.
