Phe gài trục (External Retaining Rings)

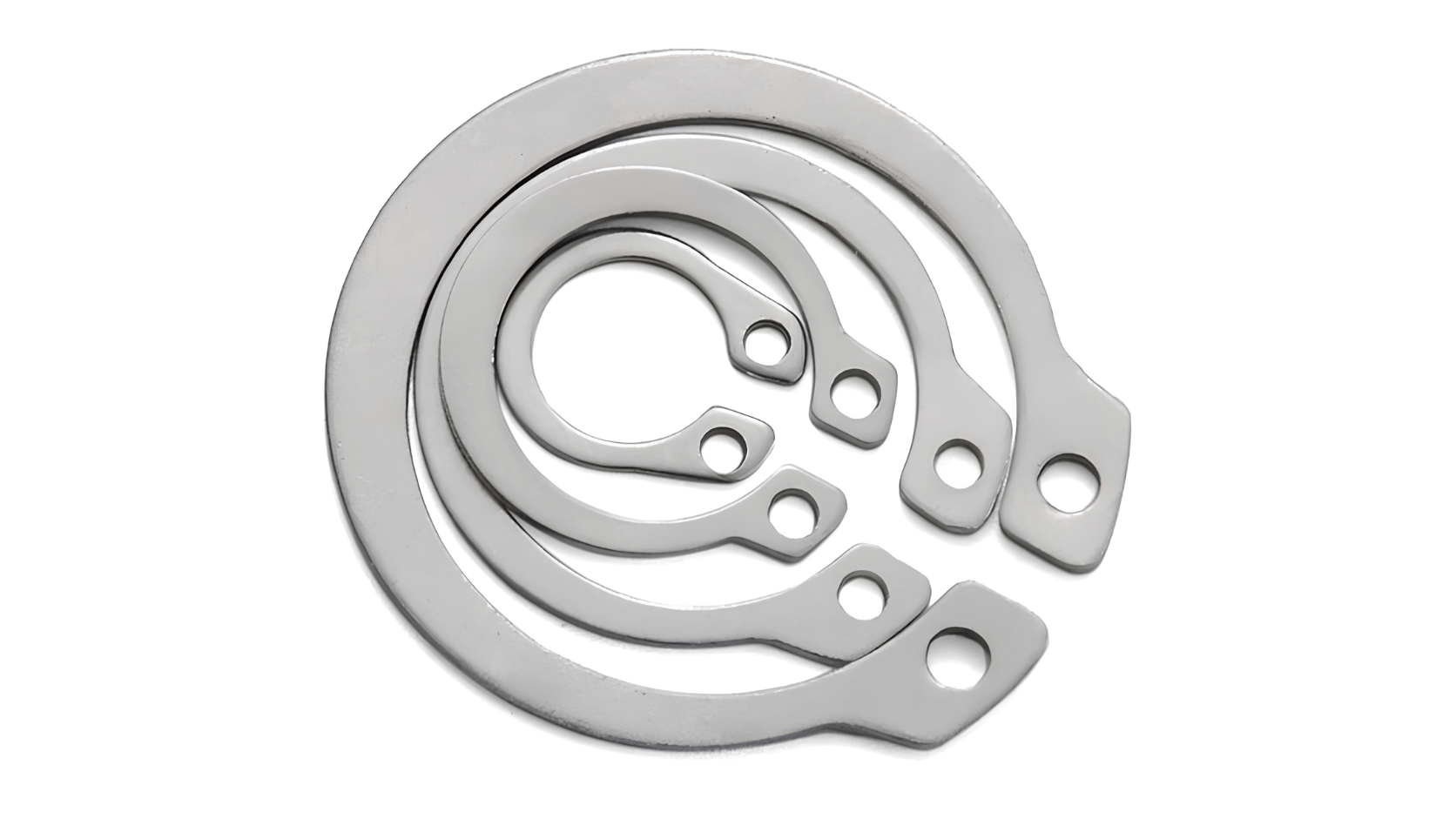

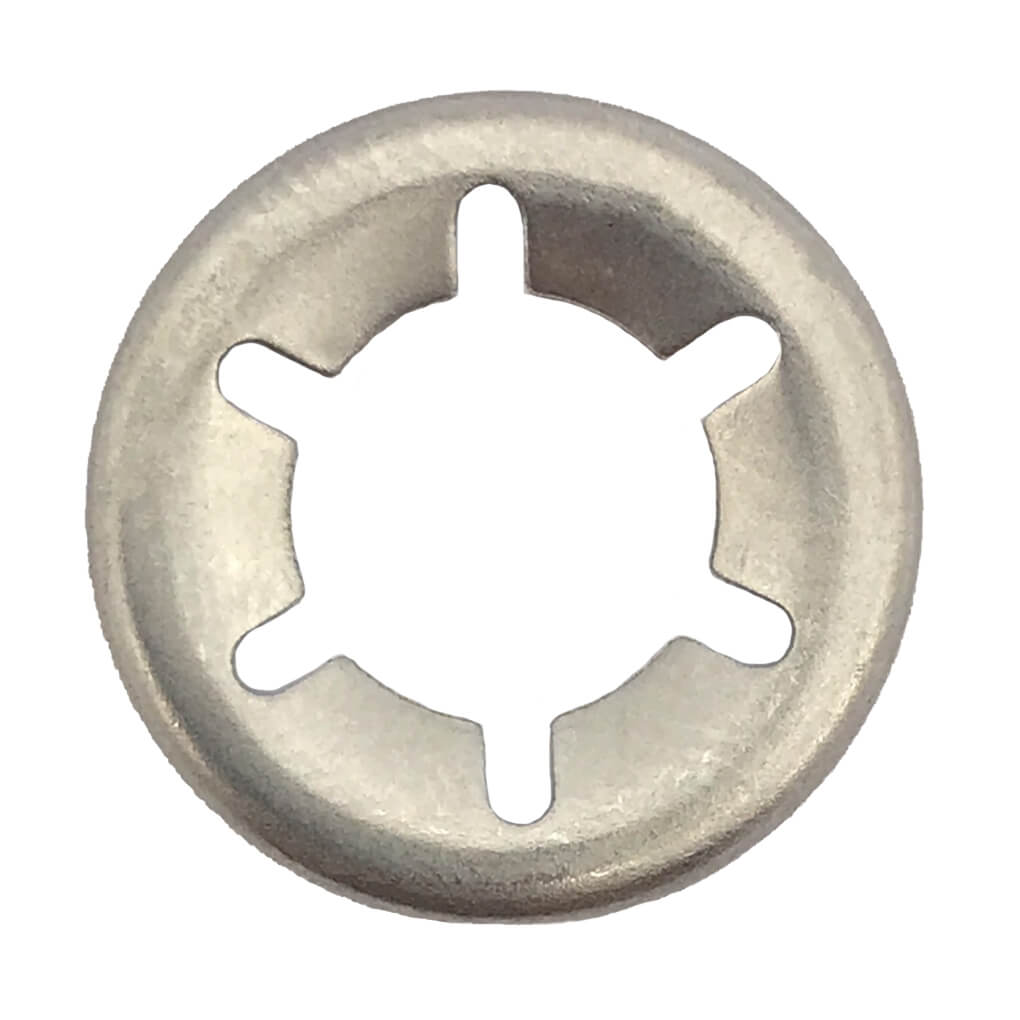

Phe gài trục được sử dụng để giữ chặt các bộ phận hoặc cụm lắp ráp vào trục. Chúng được thiết kế để đi qua trục và bắt vào rãnh. Vai của phe gài sẽ giữ bộ phận hoặc cụm lắp ráp vào trục.

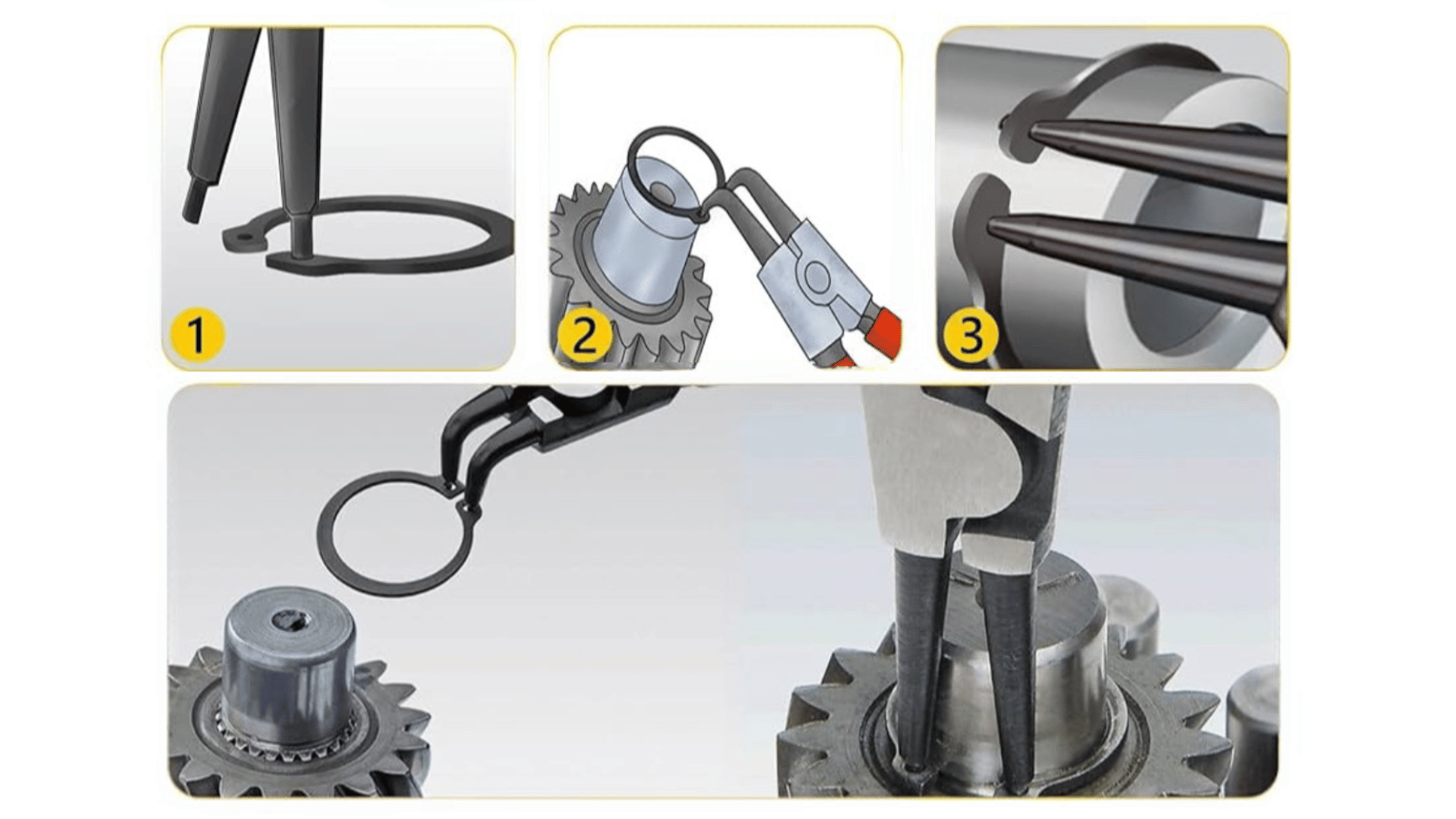

Các vòng phe mở rộng để vượt qua trục khi mở bằng kìm. Chúng tiếp xúc gần 360 độ với một rãnh đã gia công trên trục khi được nhả ra bằng kìm. Các vòng phe gài trục chịu tải trọng lực đẩy cao hơn và cung cấp một vai nhô ra lớn hơn so với các phe gài được lắp ráp hoàn toàn như kiểu C và E. Kích thước vòng liên quan đến đường kính trục, lớn hơn đường kính tự do của vòng.

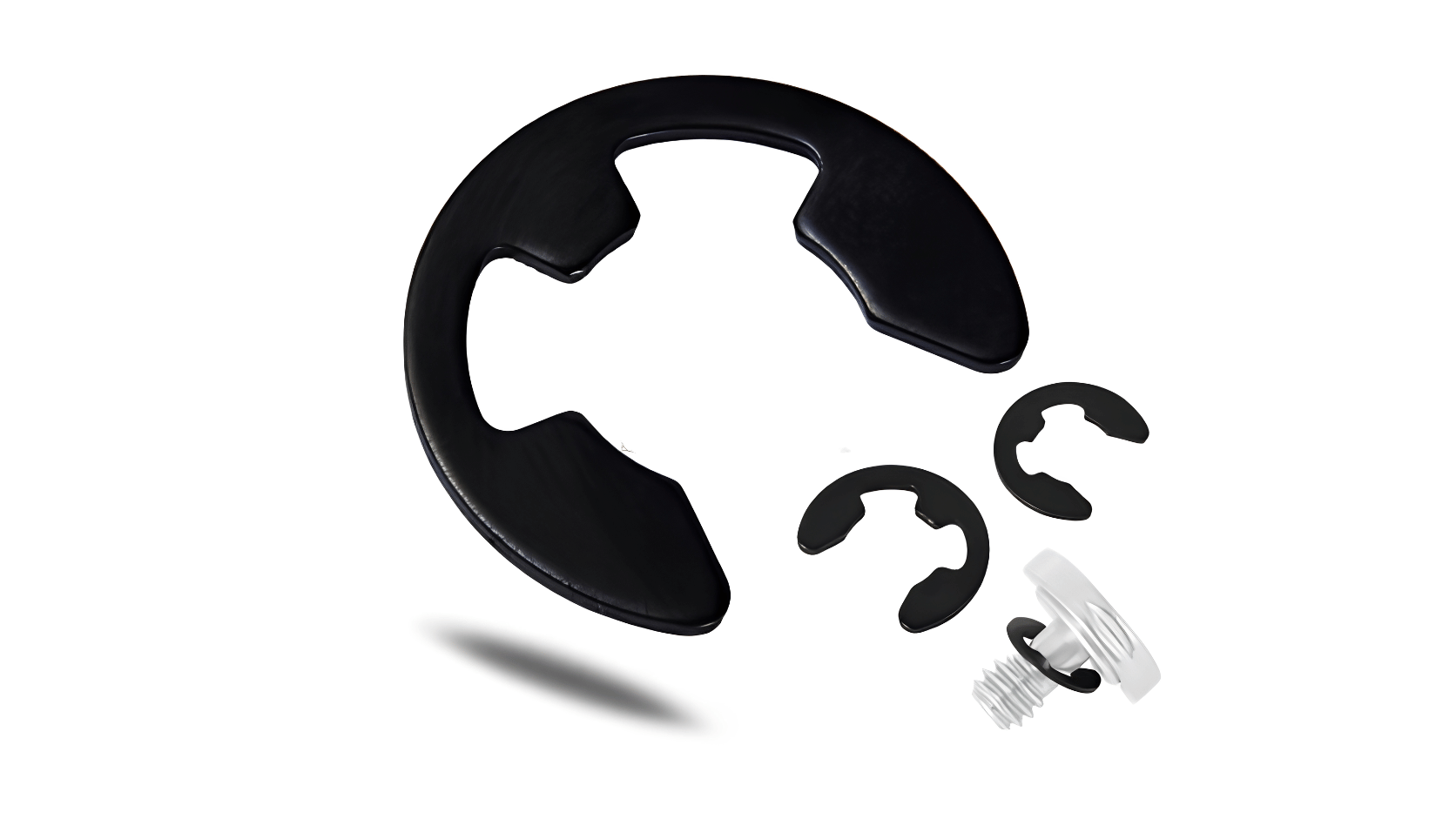

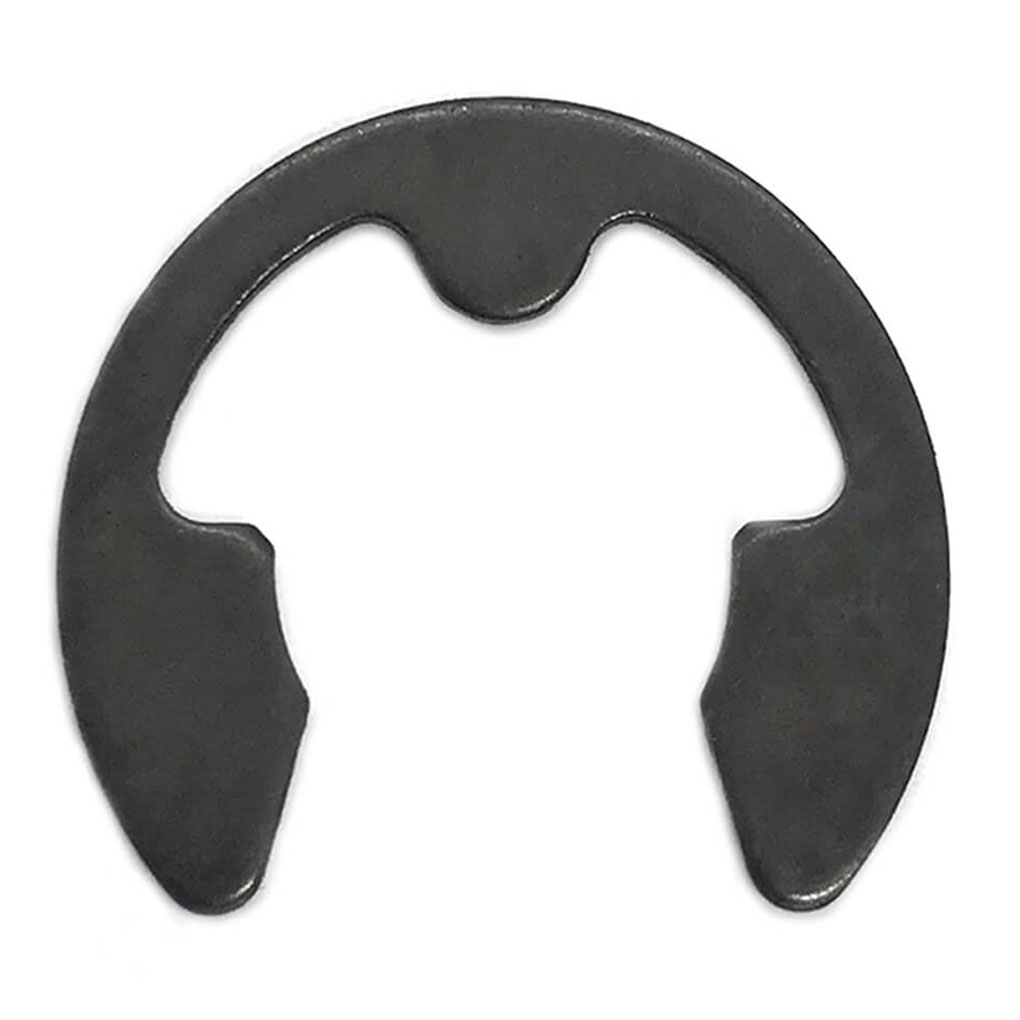

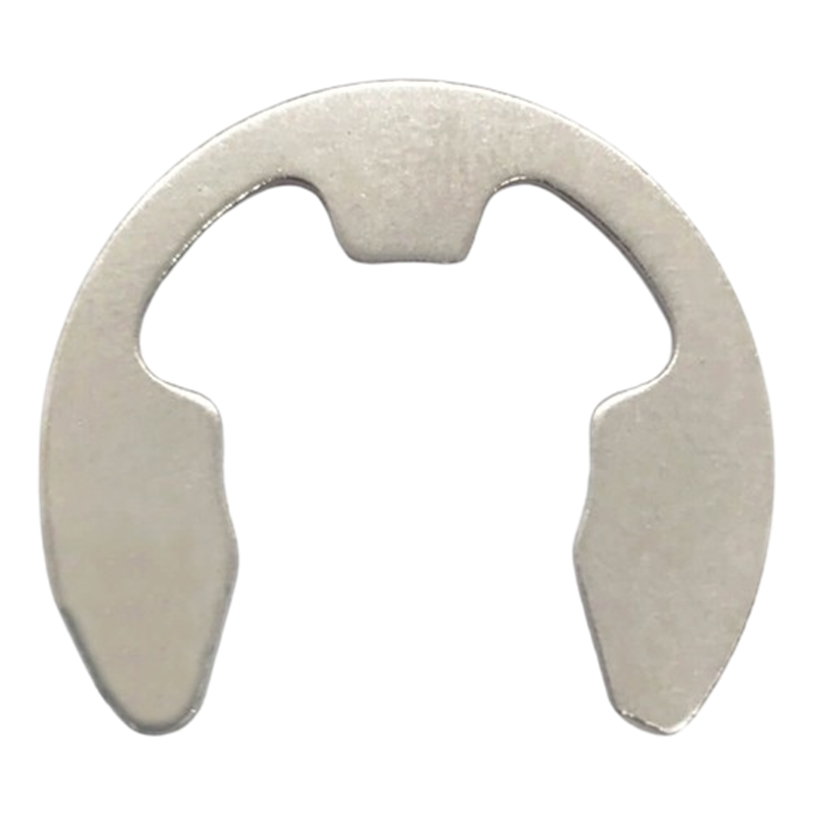

Phe gài chữ E (E-Clips)
Phe gài chữ E hay còn gọi là phe móng ngựa, cũng giống như phe gài trục, chúng được sử dụng để giữ chặt các bộ phận hoặc cụm lắp ráp vào trục. Mục đích của phe gài chữ E là hạn chế nới lỏng các bộ phận do chuyển động quay nhanh. Ưu điểm đáng kể nhất của việc sử dụng các phe gài này là giảm chi phí sản xuất mà chúng mang lại cho tính kinh tế của việc xây dựng nhiều tổ hợp. Chúng có thể nhanh chóng được gắn vào vị trí bằng cách sử dụng các vấu có lỗ nhưng không thể vặn và tháo bằng các công cụ truyền thống.
Do cấu trúc của chúng được chế tạo, chúng không thể được sử dụng cho các chuyển động ngang ngay cả trong bộ phận lắp ráp. Được sản xuất từ thép không gỉ, thép carbon và thép hợp kim để chịu mài mòn nhiều hơn đồng thời làm cho nó chống ăn mòn tốt hơn. Và thường được chế tạo theo các tiêu chuẩn như DIN 6799, IS 3075, JIS B 2805.
Vật liệu phe gài
Các phe gài thường được làm từ thép carbon, thép không gỉ hoặc đồng berili và có thể có nhiều lớp xử lý bề mặt khác nhau để đảm bảo tính thẩm mỹ và chống ăn mòn tùy thuộc vào loại môi trường mà chúng được sử dụng.
Thép Carbon (SAE1060-1090)
Thép lò xo carbon: Loại thép này được biết đến với độ bền và độ tin cậy cao trong các ứng dụng phe gài. Vì thép lò xo carbon dễ bị ăn mòn nên phải xử lý tất cả các vòng phe bằng một lớp phủ bảo vệ để đảm bảo khả năng chống ăn mòn nhất định. Để bảo vệ chống ăn mòn lâu dài, nên phủ một lớp mạ kẽm hoặc lớp hoàn thiện phi kim loại lên trên thép.
Thép không gỉ (PH15-7 MO)
Thép không gỉ: PH 15-7 Mo là loại thép chống ăn mòn có độ bền cao hơn, có khả năng ngăn chặn quá trình oxy hóa trong môi trường ở nhiệt độ lên đến 900º F. Nó cũng mang lại những ưu điểm sau:
- Biến dạng tối thiểu do quá trình xử lý nhiệt độc đáo
- Tối thiểu là 225.000 psi để có độ bền kéo cuối cùng cao
- Khả năng chịu tải liên tục mà không bị biến dạng đáng kể.
Lưu ý: Nhà sản xuất có thể thay thế vật liệu thép không gỉ PH 17-7 bằng PH 15-7 Mo trên các vòng phe lớn hơn.
Thép không gỉ (Loại 420)
Loại thép không gỉ 420: Một giải pháp thay thế ít tốn kém hơn cho PH 15-7. Do khả năng chống ăn mòn chung của vật liệu này nhỏ hơn PH-15-7 nên việc sử dụng vật liệu này phụ thuộc vào ứng dụng.
Đồng berili (Hợp kim 25)
Hợp kim đồng Beryllium #25: Các ứng dụng đòi hỏi độ dẫn điện được đáp ứng tốt nhất bởi vật liệu này. Nó cũng được đặc trưng bởi khả năng chống ăn mòn tuyệt vời và đặc biệt hiệu quả trong môi trường biển và nước biển.
Tiêu chuẩn phe gài trục

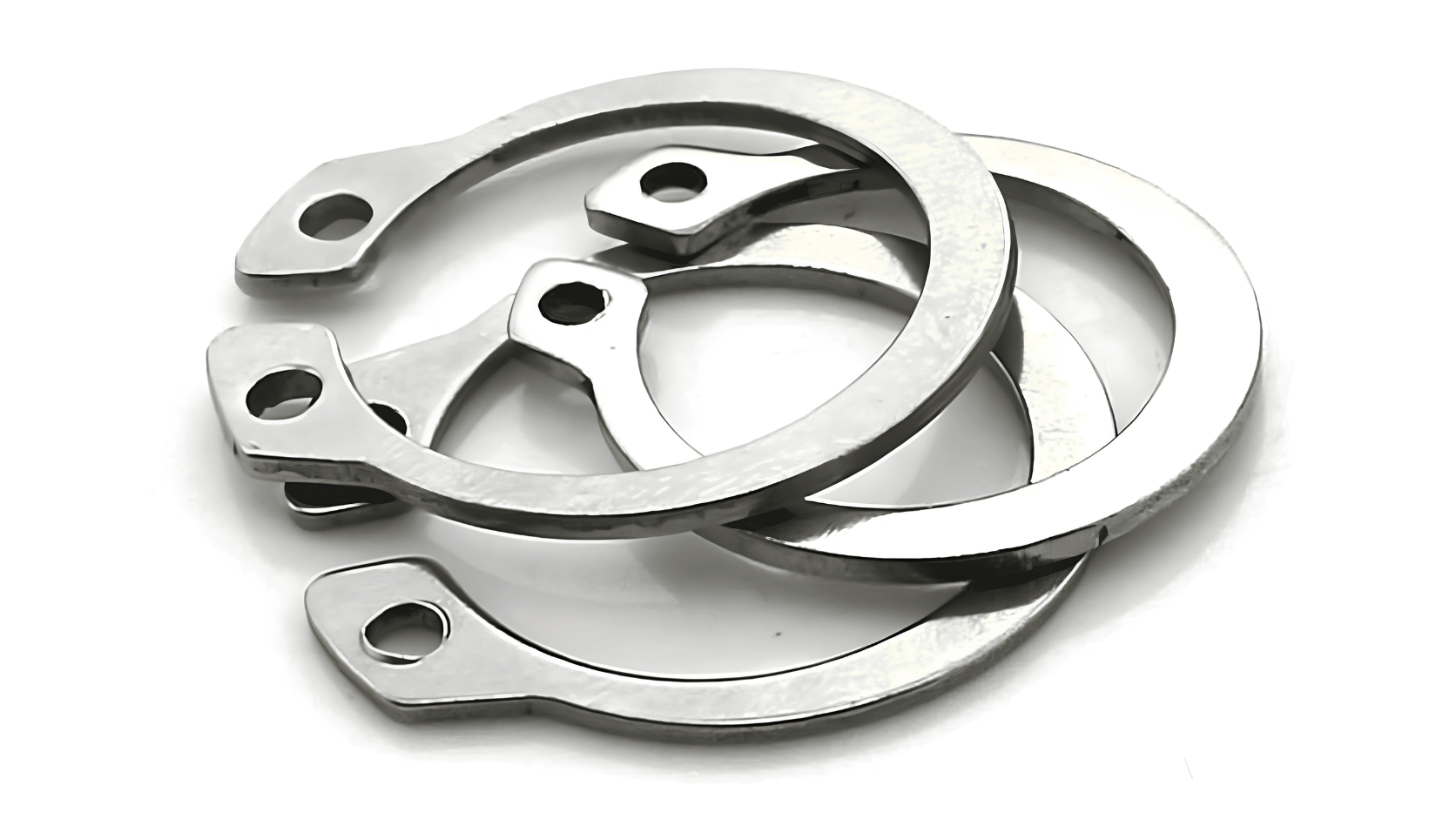

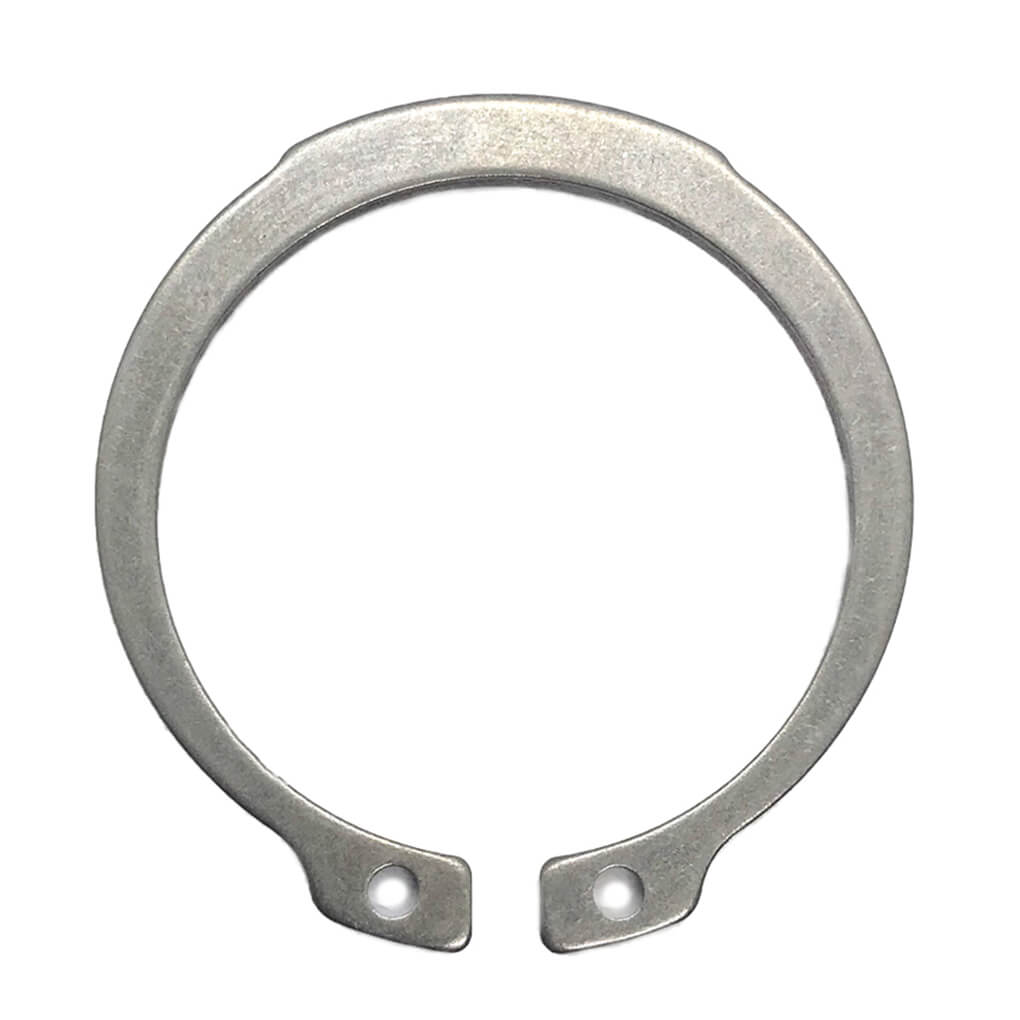

Phe gài trục (External Retaining Rings) theo tiêu chuẩn METRIC DIN 471 (hay còn gọi là vòng chặn, phe cài, phe chốt) là các miếng dập kim loại mỏng, tròn, được sử dụng để ngăn chuyển động giữa các thành phần kết hợp. Chúng được thiết kế để được lắp ráp dọc trục vào một trục và vừa với rãnh ở bên ngoài của trục. Chúng có chức năng giảm rung và duy trì vị trí thích hợp của hai bộ phận trong một cụm lắp ráp và cho phép dễ dàng tháo rời các bộ phận bằng cách tháo vòng giữ.
Mecsu cũng là một trong những nơi cung cấp vòng giữ bên ngoài cho trục DIN 471, vui lòng bấm tại đây để xem thêm chi tiết.
Tiêu chuẩn DIN (Deutsches Institut für Normung - Viện tiêu chuẩn hóa Đức) được ban hành cho nhiều loại linh kiện bao gồm các ốc vít công nghiệp như các phe gài trục DIN 471. Các tiêu chuẩn DIN vẫn phổ biến trong Đức, Châu Âu và toàn cầu mặc dù quá trình chuyển đổi sang các tiêu chuẩn ISO đang diễn ra.
Tiêu chuẩn DIN tiếp tục được sử dụng cho các bộ phận không có tiêu chuẩn ISO tương đương hoặc không cần tiêu chuẩn hóa.Các loại phe gài trục
Kích thước phe gài trục
Kích thước theo chuẩn Metric DIN 471
Shaft Dia
Clip
Groove
Supplementary data
d1
s
d3
a
b
d5
Trọng lượng kg/1000pcs
d2
m
t
n
d4
FN
FR
g
FRg
nabl
Kích thước định của kìm DIN 5254
Kích thước định danh
per. dev.
per. dev.
max.
xấp xỉ.
min.
per. dev.
H13
min.
kN
kN
kN
min-1
3
0.4
0
- 0.05
2.7
0.04
- 0.15
1.9
0.8
1
0.017
2.8
0
-0.04
0.5
0.1
0.3
7
0.15
0.47
0.5
0.27
360000
3
4
0.4
3.7
2.2
0.9
1
0.022
3.8
0
- 0.048
(h10)
0.5
0.1
0.3
8.6
0.2
0.5
0.5
0.3
211000
5
0.6
4.7
2.5
1.1
1
0.066
4.8
0.7
0.1
0.3
10.2
0.26
1
0.5
0.8
154000
6
0.7
5.6
2.7
1.3
1.2
0.084
5.7
0.8
0.15
0.5
11.7
0.46
1.45
0.5
0.9
114000
7
0.8
6.5
0.06
- 0.18
3.1
1.4
1.2
0.121
6.7
0
-0.06
(h10)
0.9
0.15
0.5
13.5
0.54
2.6
0.5
1.4
121000
8
0.8
7.4
3.2
1.5
1.2
0.158
7.6
0.9
0.2
0.6
14.7
0.81
3
0.5
2
96000
9
1
0
8.4
3.3
1.7
1.2
0.3
8.6
1.1
0.2
0.6
16
0.92
3.5
0.5
2.4
85000
10
1
-0,06
9.3
0.1
-0.4
3.3
1.8
1.5
0.34
9.6
1.1
0.2
0.6
17
1.01
4
1
2.4
84000
10
11
1
10.2
3.3
1.8
1.5
0.41
10.5
0
-0.11
(h11)
1.1
0.25
0.8
18
1.4
4.5
1
2.4
70000
12
1
11
3.3
1.8
1.7
0.5
11.5
1.1
0.25
0.8
19
1.53
5
1
2.4
75000
13
1
11.9
3.4
2
1.7
0.53
12.4
1.1
0.3
0.9
20.2
2
5.8
1
2.4
66000
14
1
12.9
3.5
2.1
1.7
0.64
13.4
1.1
0.3
0.9
21.4
2.15
6.35
1
2.4
58000
15
1
13.8
3.6
2.2
1.7
0.67
14.3
1.1
0.35
1.1
22.6
2.66
6.9
1
2.4
50000
16
1
14.7
3.7
2.2
1.7
0.7
15.2
1.1
0.4
1.2
23.8
3.26
7.4
1
2.4
45000
17
1
15.7
3.8
2.3
1.7
0.82
16.2
1.1
0.4
1.2
25
3.46
8
1
2.4
41000
18
1.2
16.5
3.9
2.4
2
1.11
17
1.3
0.5
1.5
26.2
4.58
17
1.5
3.75
39000
19
1.2
17.5
3.9
2.5
2
1.22
18
1.3
0.5
1.5
27.2
4.84
17
1.5
3.8
35000
19
20
1.2
18.5
0.13
-0.4
4
2.6
2
1.3
19
0
-0.13
(h11)
1.3
0.5
1.5
28.4
5.06
17.1
1.5
3.85
32000
21
1.2
19.5
4.1
2.7
2
1.42
20
1.3
0.5
1.5
29.6
5.36
16.8
1.5
3.75
29000
22
1.2
20.5
4.2
2.8
2
1.5
21
1.3
0.5
1.5
30.8
5.65
16.9
1.5
3.8
27000
24
1.2
22.2
0.21
-0.4
4.4
3
2
1.77
22.9
0
-0.21
(h12)
1.3
0.55
1.7
33.2
6.75
16.1
1.5
3.65
27000
25
1.2
23.2
4.4
3
2
1.9
23.9
1.3
0.55
1.7
34.2
7.05
16.2
1.5
3.7
25000
26
1.2
24.2
4.5
3.1
2
1.96
24.9
1,3
0.55
1.7
35.5
7.34
16.1
1.5
3.7
24000
28
1.5
25.9
4.7
3.2
2
2.92
26.6
1.6
0.7
2.1
37.9
10
32.1
1.5
7.5
21200
29
1.5
26.9
7.8
3.4
2
3.2
27.6
1.6
0.7
2.1
39.1
10.4
31.8
1.5
7.45
20000
30
1.5
27.9
5
3.5
2
3.31
28.6
1.6
0.7
2.1
40.5
10.7
32.1
1.5
7.65
18900
32
1.5
29.6
5.2
3.6
2.5
3.54
30.3
0
-0.25
(h12)
1.6
0.85
2.6
43
13.9
31.2
2
5.55
16900
34
1.5
31.5
0.25
-0.5
5.4
3.8
2.5
3.8
32.3
1.6
0.85
2.6
45.4
14.7
31.3
2
5.6
16100
35
1.5
32.2
5.6
3.9
2.5
4
33
1.6
1
3
46.8
17.8
30.8
2
5.55
15500
36
1.8
33.2
5.6
4
2.5
5
34
1.85
1
3
47.8
18.3
49.4
2
9
14500
38
1.8
35.2
5.8
4.2
2.5
5.62
36
1.85
1
3
50.2
19.3
49.5
2
9.1
13600
40
1.8
36.5
0.39
-0.9
6
4.4
2.5
6.03
37.5
1.85
1.25
3.8
52.6
25.3
51
2
9.5
14300
40
42
1.8
38.5
6.5
4.5
2.5
6.5
39.5
1.85
1.25
3.8
55.7
26.7
50
2
9.45
13000
45
1.8
41.5
6.7
4.7
2.5
7.5
42.5
1.85
1.25
3.8
59.1
28.6
49
2
9.35
11400
48
2
44.5
6.9
5
2.5
7.9
45.5
1.85
1.25
3.8
62.5
30.7
49.4
2
9.55
10300
50
2
0
- 0.07
45.8
6.9
5.1
2.5
10.2
47
2.15
1.5
4.5
64.5
38
73.3
2
14.4
10500
52
2
47.8
7
5.2
2.5
11.1
49
2.15
1.5
4.5
66.7
39.7
73.1
2.5
11.5
9850
55
2
50.8
0.46
-1.1
7.2
5.4
2.5
11.4
52
0
-0.3
(h12)
2.15
1.5
4.5
70.2
42
71.4
2.5
11.4
8960
56
2
51.8
7.3
5.5
2.5
11.8
53
2.15
1.5
4.5
71.6
42.8
70.8
2.5
11.4
8670
58
2
53.8
7.3
5.6
2.5
12.6
55
2.15
1.5
4.5
73.6
44.3
71.1
2.5
11.5
8200
60
2
55.8
7.4
5.8
2.5
12.9
57
2.15
1.5
4.5
75.6
46
69.2
2.5
11.3
7620
62
2
57.8
7.5
6
2.5
1.3
59
2.15
1.5
4.5
77.8
47.5
69.3
2.5
11.5
7240
63
2
58.8
7.6
6.2
2.5
15.9
60
2.15
1.5
4.5
79
48.3
70.2
2.5
11.6
7050
65
2.5
60.8
7.8
6.3
3
18.2
62
2.65
1.5
4.5
81.4
49.8
136
2.5
22.7
6640
68
2.5
63.5
8
6.2
3
21.8
65
2.65
1.5
4.5
84.8
52.2
136
2.5
23.1
6910
70
2.5
65.5
8.1
6.6
3
22
67
2.65
1.5
4.5
87
53.8
134
2.5
23
6530
72
2.5
67.5
8.2
6.8
3
22.5
69
2.65
1.5
4.5
89.2
55.3
132
2.5
22.8
6190
75
2.5
70.5
8.4
7
3
24.6
72
2.65
1.5
4.5
92.7
57.6
130
2.5
22.8
5740
78
2.5
73.5
8.6
7.3
3
26.2
75
2.65
1.5
4.5
96.1
60
131
3
19.8
5450
80
2.5
74.5
8.6
7.4
3
27.3
76.5
2.65
1.75
5.3
98.1
71.6
128
3
19.5
6100
82
2.5
76.5
8.7
7.6
3
31.2
78.5
2.65
1.75
5.3
100
73.5
128
3
19.6
5860
85
3
0
- 0.08
79.5
8.7
7.8
3.5
36.4
81.5
0
-0.35
(h12)
3.15
1.75
5.3
103
76.2
215
3
33.4
5710
85
88
3
82.5
0.54
-1.3
8.8
8
3.5
41.2
84.5
3.15
1.75
5.3
107
79
222
3
34.9
5200
90
3
84.5
8.8
8.2
3.5
44.5
86.5
3.15
1.75
5.3
109
80.8
217
3
34.4
4980
95
3
89.5
9.4
8.6
3.5
49
91.5
3.15
1.75
5.3
115
85.5
212
3.5
29.3
4550
100
3
0
-0.1
94.5
9.6
9
3.5
53.7
96.5
3.15
1.75
5.3
120
90
206
3.5
29
4180
105
4
98
9.9
9.3
3.5
80
101
0
-0.54
(h13)
4.15
2
6
126
108
472
3.5
67.7
4740
110
4
103
10
9.6
3.5
82
106
4.15
2
6
131
113
457
3.5
66.9
4340
115
4
108
11
9.8
3.5
84
111
4.15
2
6
137
118
439
3.5
65.5
3970
120
4
113
11
10.2
3.5
86
116
4.15
2
6
143
124
427
3.5
64.5
3685
125
4
118
11
10.4
4
90
121
0
-0.63
(h13)
4.15
2
6
149
129
412
4
56.5
3420
125
130
4
123
0.63
-1.5
12
10.7
4
100
126
4.15
2
6
154
134
2396
4
55.2
3180
135
4
128
12
11
4
104
131
4.15
2
6
160
139
390
4
55.4
2950
140
4
133
12
11.2
4
110
136
4.15
2
6
165
145
377
4
54.4
2760
145
4
138
12
11.5
4
115
141
4.15
2
6
171
150
367
4
53.8
2600
150
4
142
13
11.8
4
120
145
4.15
2.5
7.5
177
193
358
4
53.4
2480
155
4
146
13
12
4
135
150
4.15
2.5
7.5
182
200
353
4
52.6
2710
160
4
151
13
12.2
4
150
155
4.15
2.5
7.5
188
206
349
4
52.2
2540
165
4
156
14
12.5
4
160
160
4.15
2.5
7.5
193
213
345
4
41.4
2520
170
4
161
14
12.9
4
170
165
4.15
2.5
7.5
198
219
349
4
41.9
2440
175
4
166
14
12.9
4
180
170
4.15
2.5
7.5
203
226
340
5
40.7
2300
180
4
171
14
13.5
4
190
175
4.15
2.5
7.5
210
232
345
5
41.4
2790
185
4
176
14
13.5
4
200
180
4.15
2.5
7,5
215
239
337
5
40.4
2070
190
4
181
0.72
-1.7
14
14
4
210
185
0
-0.72
(h13)
4.15
2.5
7.5
220
245
334
5
40
1970
195
4
186
14
14
4
220
190
4.15
2.5
7.5
225
252
325
5
39
1835
200
4
191
14
14
4
230
195
4.15
2.5
7.5
230
258
319
5
38.3
1770
210
5
0
- 0.12
198
14
14
4
248
204
5.15
3
9
240
325
598
6
59.9
1835
220
5
208
14
14
4
265
214
5.15
3
9
250
341
572
6
57.3
1620
230
5
218
14
14
4
290
224
5.15
3
9
260
357
549
6
55
1445
240
5
228
14
14
4
310
234
5.15
3
9
270
373
530
6
53
1305
250
5
238
14
14
4
335
244
5.15
3
9
280
388
504
6
50.5
1180
260
5
245
16
16
5
355
252
0
-0.81
(h13)
5.15
4
12
294
536
541
6
54.6
1320
270
5
255
0.81
-2
16
16
5
375
262
5.15
4
12
304
557
525
6
52.5
1215
280
5
265
16
16
5
398
272
5.15
4
12
314
577
508
6
50.9
1100
290
5
275
16
16
5
418
282
5.15
4
12
324
599
491
6
49.2
1005
300
5
285
16
16
5
440
292
5.15
4
12
334
619
475
6
47.5
930
Cách tháo phe gài trục
- Chuẩn bị dụng cụ:
- Kìm tháo phe gài (mũi nhọn hoặc cong).
- Găng tay bảo hộ.
- Thực hiện:
- Xác định loại phe gài: Phe gài trong (trong rãnh trục) hoặc phe gài ngoài (ngoài rãnh trục).
- Đưa kìm vào lỗ trên phe gài: Bóp tay cầm để mở rộng (phe ngoài) hoặc thu nhỏ (phe trong).
- Nhẹ nhàng tháo phe gài: Kéo ra khỏi rãnh, dùng tua vít hỗ trợ nếu cần.
- Kiểm tra: Đảm bảo phe gài và trục không bị hư hỏng. Thay phe gài mới nếu cần.
Lưu ý: Làm sạch trục và thao tác cẩn thận để tránh trơn trượt
