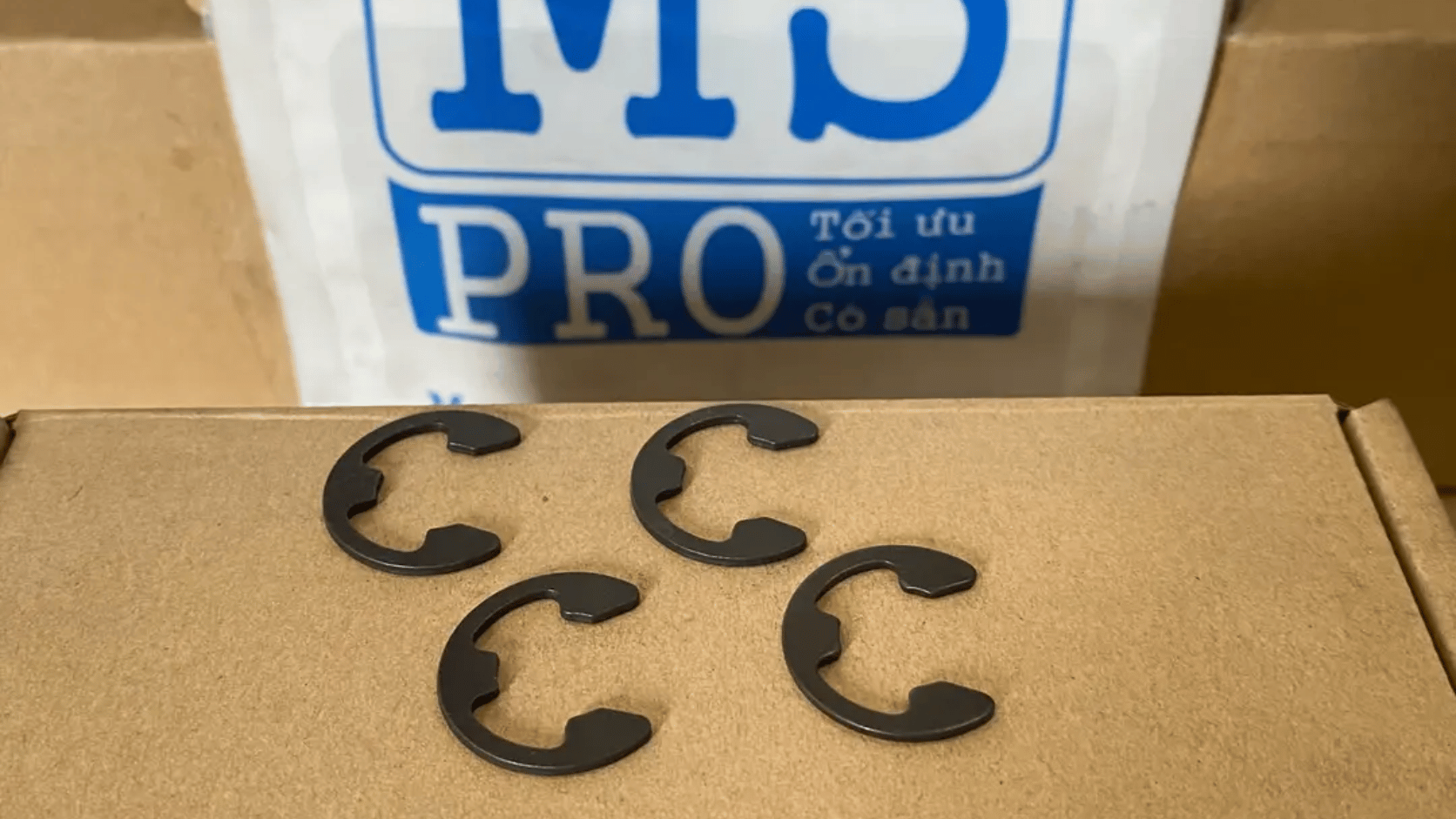

Phe gài trục chữ E thép là chi tiết chặn cơ khí có dạng vòng hở với ba chấu, được lắp vào rãnh đã gia công trên trục để giữ và định vị các chi tiết theo phương dọc trục. Sản phẩm còn được gọi là E-clip, E-ring hoặc phe chữ E, thuộc nhóm phe gài trục và linh kiện lắp ghép cơ khí. Nhờ thiết kế đặc trưng, phe có thể được gài trực tiếp vào vị trí rãnh trên trục từ phía bên hông mà không nhất thiết phải đưa vòng qua toàn bộ đầu trục. Dòng sản phẩm trên Mecsu sử dụng vật liệu thép 65Mn và tiêu chuẩn DIN 6799, với nhiều kích thước khác nhau cho các cỡ trục tương ứng.
Khi chọn phe gài trục chữ E thép, không nên chỉ nhìn vào đường kính trục. Kích thước phe, đường kính rãnh sử dụng, bề rộng rãnh, độ dày, khoảng trục tương ứng và tiêu chuẩn DIN 6799 cần được đối chiếu đồng thời. Một điểm dễ nhầm là ký hiệu D trên tên sản phẩm không phải lúc nào cũng bằng đường kính trục thực tế; chẳng hạn phe D5 của Mecsu dùng cho trục 6–8 mm, còn D12 dùng cho trục 13–18 mm. Vì vậy, khi thay thế hoặc thiết kế mới, cần đối chiếu bảng thông số của đúng model thay vì chọn chỉ theo tên hoặc kích thước danh nghĩa.
Phe gài trục chữ E thép là một loại vòng hãm dùng để cố định các chi tiết trên trục và hạn chế chúng dịch chuyển theo phương dọc trục. Khác với phe gài trục dạng vòng kín hoặc vòng hở thông thường, phe chữ E có hình dáng đặc trưng với ba chấu tạo ra các điểm tiếp xúc với trục. Khi được lắp vào rãnh phù hợp, các chấu của phe ôm vào phần rãnh trên trục, đồng thời phần vai của phe tạo bề mặt tựa để giữ chi tiết ở vị trí mong muốn.

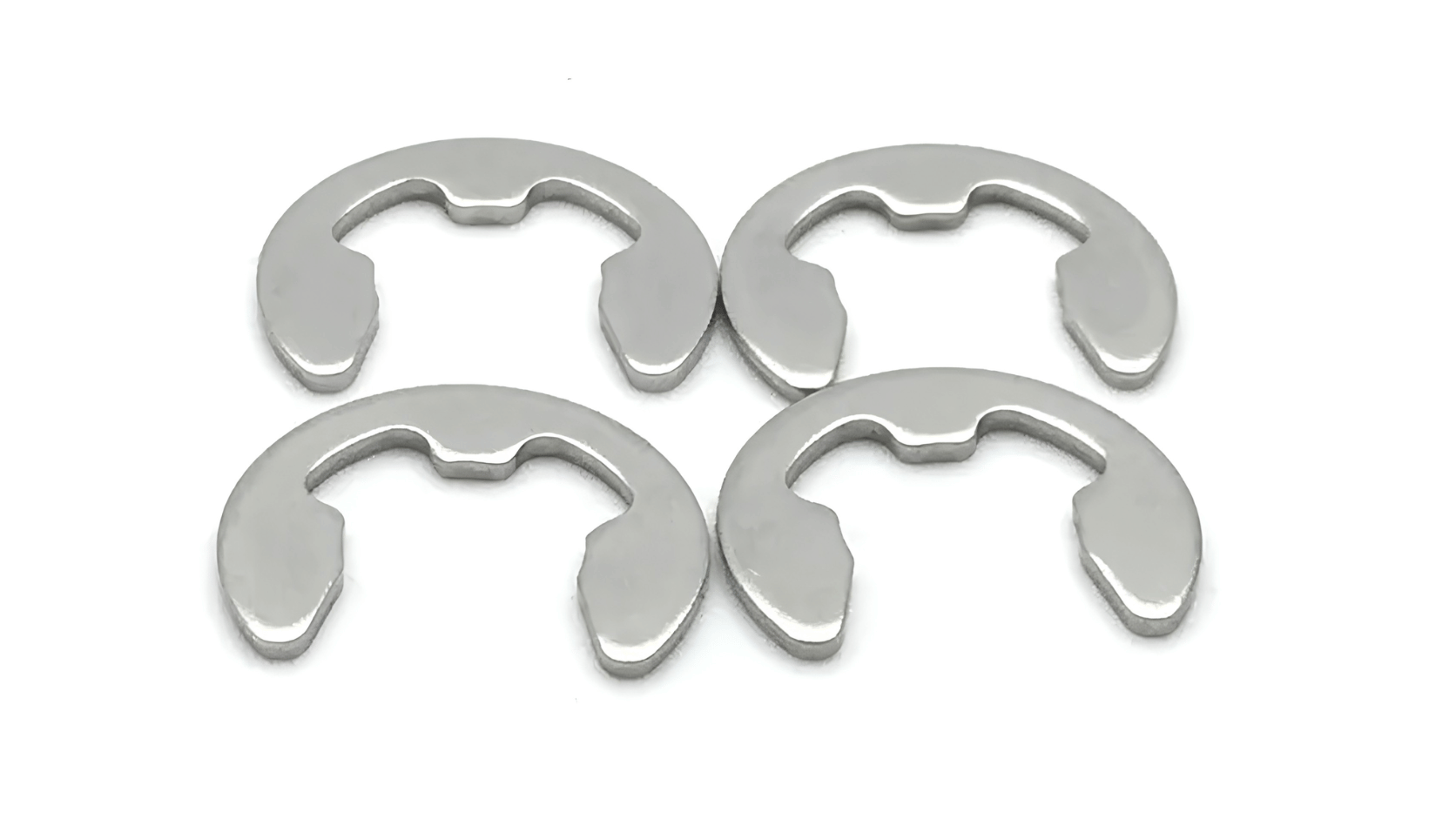

Với dòng sản phẩm Mecsu, phe gài trục chữ E được sản xuất theo tiêu chuẩn DIN 6799 và sử dụng thép 65Mn. Mecsu mô tả đây là loại phe có ba chấu giúp tiếp xúc với trục và tạo ra một vai giữ rộng hơn một số dạng vòng ngoài khác. Thiết kế này cho phép phe được gài vào rãnh trên trục từ phía bên hông, phù hợp với những vị trí cần lắp đặt nhanh hoặc những cụm máy không thuận tiện để đưa một vòng chặn qua đầu trục.
Về hình thức, phe có thể nhận biết khá dễ qua phần thân giống chữ E khi quan sát theo mặt phẳng của vòng. Không giống vòng chặn ngoài có dạng gần tròn kín và thường cần mở vòng để vượt qua đầu trục, E-clip có phần hở lớn hơn để có thể ép hoặc gài vào rãnh bên ngoài của trục. Đây là đặc điểm có ý nghĩa trực tiếp đối với phương pháp lắp đặt và không gian bảo trì của thiết bị.
Phe chữ E thường được sử dụng để định vị hoặc chặn những chi tiết như bánh răng, bánh xe, puly, vòng đệm, bạc hoặc các chi tiết cơ khí nhỏ khác trên trục. Mecsu cho biết E-clip được ứng dụng trong nhiều loại máy móc, từ dụng cụ cầm tay đến các hệ thống vận chuyển, đường sắt và những thiết bị phức tạp hơn. Tuy nhiên, phạm vi sử dụng thực tế vẫn phải căn cứ vào kích thước, tải và điều kiện làm việc của từng cụm máy.
Một đặc điểm cần lưu ý khi nhận diện là phe chữ E và rãnh trên trục phải được thiết kế hoặc lựa chọn tương thích với nhau. Không thể lấy một phe có đường kính gần với trục rồi gắn vào bất kỳ rãnh nào. Khả năng giữ chặn phụ thuộc vào hình học của phe, kích thước rãnh và điều kiện làm việc thực tế.
2.2. Phân loại theo kích thước

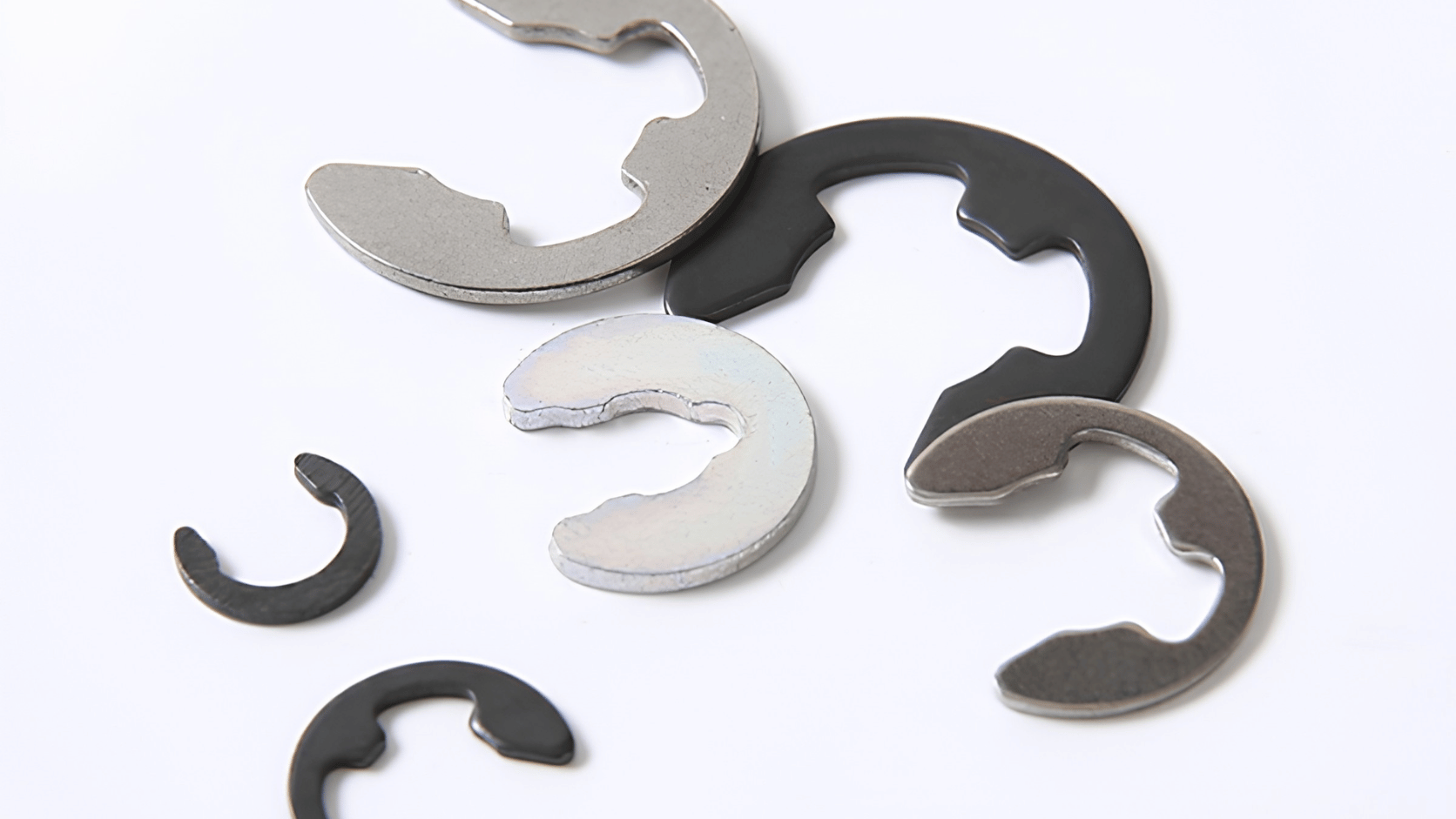

Phe chữ E được chia thành nhiều kích thước theo quy cách DIN 6799. Trên Mecsu có các mã từ cỡ nhỏ như D1.2, D1.5, D1.9, D3.2 đến các cỡ lớn hơn như D5, D8, D9, D12 và D30. Mỗi model đi kèm một phạm vi đường kính trục sử dụng nhất định cùng với các kích thước rãnh riêng.
Điểm cần đặc biệt lưu ý là không nên đọc tên model theo cách “D5 = trục 5 mm”. Theo thông tin trên Mecsu, phe D5 có đường kính rãnh sử dụng 5 mm nhưng dùng cho trục 6–8 mm; phe D8 có đường kính rãnh 8 mm nhưng dùng cho trục 9–12 mm. Vì vậy, mã D nên được đối chiếu với toàn bộ thông số của tiêu chuẩn và model thay vì dùng làm đường kính trục trực tiếp.
3.3. Chọn theo vật liệu, tiêu chuẩn và quy cách
Phe gài trục chữ E thép của Mecsu sử dụng thép 65Mn và tiêu chuẩn DIN 6799. Khi lựa chọn, cần kiểm tra đồng thời cả hai yếu tố này cùng kích thước model. Tiêu chuẩn giúp xác định quy cách hình học và kích thước liên quan của E-clip, trong khi vật liệu xác định đặc tính vật liệu của sản phẩm cụ thể.
Không nên thay phe thép 65Mn bằng một loại kim loại khác chỉ vì hình dạng gần giống. E-clip phụ thuộc vào khả năng đàn hồi và hình học của vòng để giữ trong rãnh. Nếu vật liệu hoặc kích thước thay đổi, trạng thái làm việc có thể không còn giống thiết kế ban đầu.
Ngược lại, nếu môi trường sử dụng yêu cầu khả năng chống ăn mòn cao hơn, cũng không nên tự ý chọn một phe inox mà không kiểm tra lại kích thước và tiêu chuẩn. Phe thay thế phải đồng thời phù hợp với rãnh, trục và yêu cầu cơ học của cụm.
3.4. Chọn theo thiết kế và khả năng làm việc
Thiết kế ba chấu là yếu tố tạo nên đặc điểm làm việc của E-clip. Các chấu tiếp xúc với trục và phần vai của phe tạo bề mặt giữ để chặn chi tiết. Khi rãnh được gia công đúng theo quy cách, phe có thể nằm ổn định tại vị trí cần cố định.
Đối với ứng dụng có rung động hoặc lực dọc trục, cần đánh giá khả năng giữ chặn của đúng model thay vì chỉ dựa vào kích thước danh nghĩa. Khả năng làm việc của cụm còn phụ thuộc vào vật liệu trục, hình dạng rãnh, chất lượng gia công và tải thực tế. Nếu catalogue không cung cấp giới hạn cụ thể, không nên tự tạo ra giá trị tải hoặc tốc độ tối đa.
Một ưu điểm thực tế của E-clip là khả năng lắp từ phía ngoài vào rãnh, vì vậy có thể phù hợp với những cơ cấu mà việc tháo các chi tiết ở đầu trục không thuận tiện. Tuy nhiên, điều này không có nghĩa mọi vị trí đều có thể dùng E-clip. Rãnh phải được thiết kế phù hợp và phe phải có không gian đủ để gài vào đúng vị trí.
3.5. Kiểm tra tương thích và đối chiếu đúng mã trước khi mua

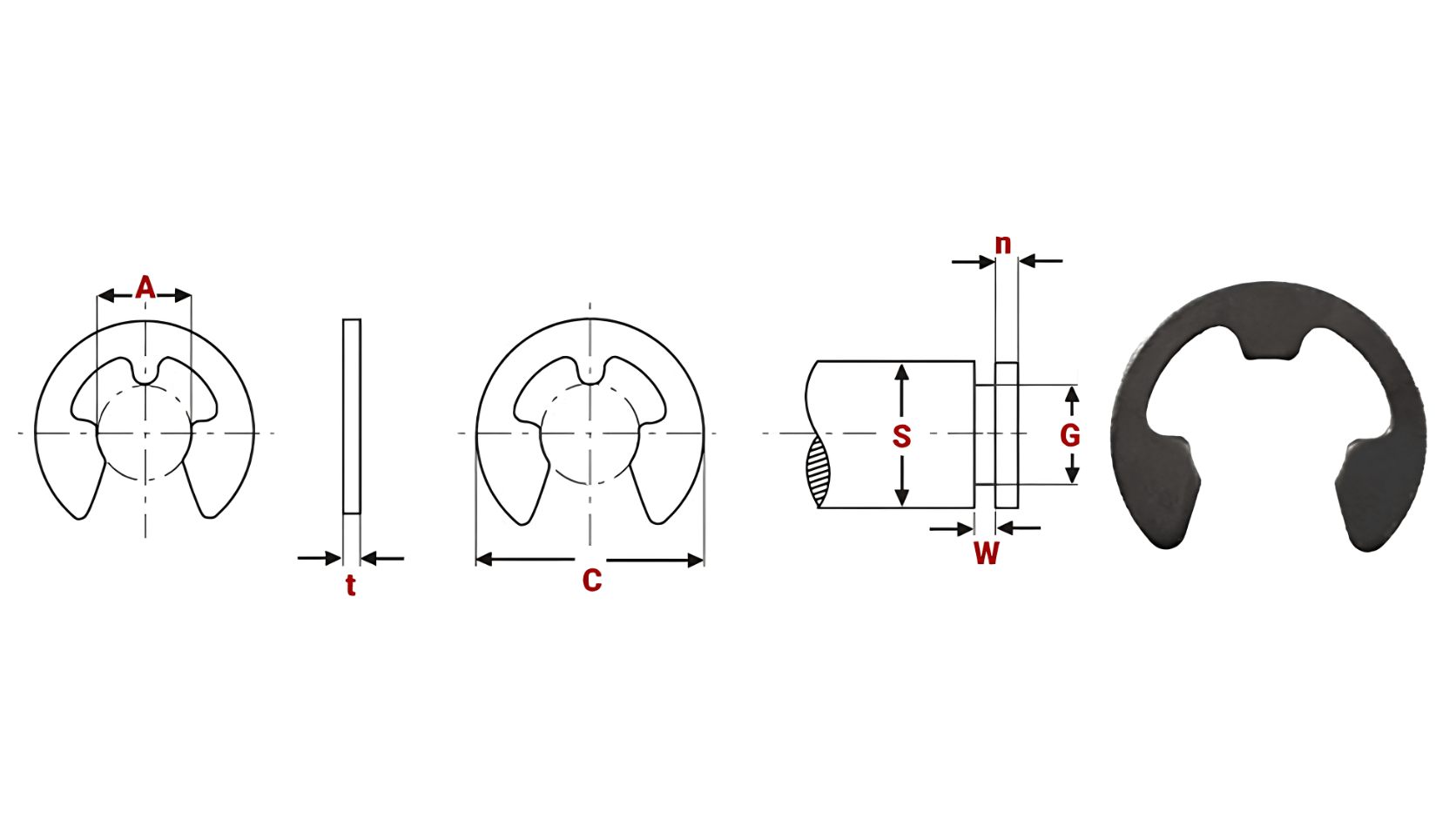

Trước khi chốt mã, cần đối chiếu ít nhất đường kính trục, đường kính rãnh, bề rộng rãnh, độ dày phe, tiêu chuẩn DIN 6799 và vật liệu thép 65Mn. Nếu đang thay thế phe cũ, nên xác định cả mã sản phẩm hoặc thông số rãnh thay vì chỉ đo kích thước bên ngoài của phe.
Ví dụ, không thể nhìn thấy trục khoảng 8 mm rồi kết luận phải dùng phe D8. Mecsu ghi D8 dùng cho trục 9–12 mm, trong khi D5 dùng cho trục 6–8 mm. Đây là khác biệt rất quan trọng khi chọn model. Tương tự, D9 dùng cho trục 10–14 mm, còn D12 dùng cho trục 13–18 mm. Vì vậy, tên model phải luôn được đọc cùng cột “Dùng cho trục” và các kích thước rãnh.
Nếu thay thế một phe đã sử dụng lâu, cần kiểm tra tình trạng rãnh và trục. Rãnh bị mòn, biến dạng hoặc có ba via có thể khiến một phe mới đúng kích thước vẫn không làm việc đúng như thiết kế. Khi có nghi ngờ, nên kiểm tra bản vẽ hoặc catalogue của cụm máy trước khi đặt mua.
4.1. Kiểm tra trước khi lắp & sử dụng
Kiểm tra đúng model phe, vật liệu, tiêu chuẩn và kích thước trục. Rãnh trên trục cần đúng quy cách, sạch và không có phoi hoặc ba via có thể cản trở quá trình gài. Đồng thời kiểm tra chi tiết cần chặn đã được đặt đúng vị trí trước khi lắp phe.
4.2. Chuẩn bị
Chuẩn bị trục và phe theo đúng kích thước. Do E-clip được thiết kế để gài vào rãnh từ phía bên ngoài, cần bảo đảm vị trí rãnh có thể tiếp cận. Với những cụm có không gian hẹp, nên kiểm tra trước thao tác gài để tránh làm cong hoặc biến dạng phe.
4.3. Lắp đặt & sử dụng
Đưa phần hở của phe vào vị trí rãnh trên trục rồi gài phe theo phương ngang vào rãnh. Các chấu của phe cần tiếp xúc đúng với trục và phần thân phải ngồi đúng vị trí chặn. Không nên dùng lực quá mạnh hoặc tác động bằng phương pháp có thể làm biến dạng vòng.
Khác với một số phe gài trục dạng vòng ngoài phải mở vòng để vượt qua đầu trục, E-clip được thiết kế để lắp trực tiếp vào rãnh bên ngoài. Đây là đặc điểm giúp rút ngắn thao tác trong những kết cấu phù hợp. Tuy nhiên, cách lắp cụ thể vẫn phải căn cứ vào hình dạng phe và hướng dẫn của nhà sản xuất.
4.4. Kiểm tra sau khi lắp
Sau khi gài, kiểm tra toàn bộ phe để bảo đảm các chấu đã nằm đúng trong rãnh và phần vai phe tiếp xúc đúng với chi tiết cần giữ. Phe không được bị nghiêng, bật ra hoặc chỉ ăn một phần vào rãnh. Chỉ đưa cụm máy vào vận hành sau khi xác nhận phe đã nằm ổn định.
5. Những lỗi thường gặp khi sử dụng phe gài trục chữ E thép
- Hiểu ký hiệu D là đường kính trục và chọn sai model.
- Chọn theo đường kính trục nhưng không kiểm tra đường kính rãnh.
- Không kiểm tra bề rộng rãnh và độ dày phe.
- Nhầm E-clip với phe gài trục dạng vòng ngoài.
- Dùng phe thép 65Mn trong môi trường không phù hợp mà không đánh giá điều kiện ăn mòn.
- Gài phe vào rãnh có kích thước sai, ba via hoặc hư hỏng.
- Tác động lực quá mạnh làm cong hoặc biến dạng phe.
- Tự ý thay bằng một phe khác tiêu chuẩn nhưng chưa kiểm tra tương thích.
- Không đối chiếu catalogue khi đang thay thế một mã phe cũ.
6. Phe gài trục chữ E D5 có dùng cho trục đường kính 5 mm không?
Không. Ký hiệu D5 trên sản phẩm Phe Gài Trục Chữ E Thép DIN6799 D5 của Mecsu không đồng nghĩa với việc phe dùng cho trục 5 mm. Theo thông tin sản phẩm, D5 có đường kính rãnh sử dụng 5 mm nhưng được ghi là dùng cho trục 6–8 mm, với độ dày phe 0,7 mm và bề rộng rãnh sử dụng 0,74 mm. Tương tự, D8 dùng cho trục 9–12 mm và D9 dùng cho trục 10–14 mm. Vì vậy, khi chọn E-clip phải đối chiếu cột “Dùng cho trục” cùng các kích thước rãnh và độ dày của đúng model, không suy ra đường kính trục chỉ từ ký hiệu D.
Nếu phe được dùng để thay thế một chi tiết đang có sẵn, nên xác định đường kính trục và kiểm tra rãnh trước khi lựa chọn. Trường hợp thông số thực tế không khớp với bảng của model hoặc không xác định được tiêu chuẩn rãnh, cần kiểm tra thêm catalogue hoặc bản vẽ kỹ thuật thay vì chọn theo kích thước gần đúng.
